Tipo de producto	Teléfono IP para empresas
Marca	Grandstream
Modelo	GXP2160
Número de líneas	6 líneas SIP
Pantalla	Pantalla LCD gráfica color de 4,3 pulgadas
Teclas contextuales XML	5 teclas programables
Puertos de red	2 puertos Gigabit Ethernet (LAN y PC)
Alimentación	Adaptador de corriente 12V CC incluido, soporte PoE (Power over Ethernet)
Bluetooth	Bluetooth integrado
Conferencia	Conferencia para 5 participantes
Gancho de conmutación electrónica (EHS)	Sí, integrado
Dimensiones (estimación)	Aproximadamente 200 x 180 x 100 mm
Peso (estimación)	Aproximadamente 1 kg
Contenido del paquete	Dispositivo, auricular, adaptador 12V, cable Ethernet, cable telefónico, soporte, guía de instalación rápida, etiqueta BLF
Instalación	Sobre escritorio con soporte incluido o fijación mural (soporte mural opcional)
Configuración	A través de interfaz web o menú del teléfono, soporte DHCP/IP estática
Seguridad	No reiniciar durante la actualización del firmware, usar únicamente el adaptador suministrado
Mantenimiento	Limpiar con un paño suave y seco
Piezas de repuesto	Adaptador, auricular, soporte, cables disponibles a través de distribuidor autorizado
Reparabilidad	Reparable por un técnico cualificado

Preguntas frecuentes - GXP2160 GRANDSTREAM

¿Cómo instalar el GXP2160 en un escritorio?

Fije el soporte suministrado a la base del teléfono en la ranura prevista, luego coloque el teléfono sobre el escritorio. El soporte permite mantener el dispositivo inclinado para una mejor visibilidad de la pantalla.

¿Cómo conectar el teléfono a la red?

Use el cable Ethernet suministrado para conectar el puerto LAN del teléfono a su enrutador o conmutador de red. También puede usar el puerto PC para conectar una computadora. El teléfono admite DHCP para configuración automática o IP estática.

¿Puede el GXP2160 usarse para llamadas de emergencia?

No, el GXP2160 no está preconfigurado para llamadas de emergencia. Debe suscribirse a un servicio SIP compatible y configurarlo correctamente. Grandstream recomienda tener un servicio telefónico tradicional para emergencias.

¿Cómo configurar el teléfono a través del navegador web?

Presione la tecla ARRIBA para mostrar la dirección IP del teléfono. Ingrese esa dirección en su navegador. La contraseña de administrador predeterminada es 'admin' y la contraseña de usuario es '123'.

¿Cómo configurar los parámetros SIP?

Desde el menú del teléfono, vaya a MENÚ > Teléfono > SIP > Cuenta. Ingrese los parámetros proporcionados por su operador: proxy SIP, nombre de usuario, contraseña, etc.

¿El GXP2160 admite PoE?

Sí, el GXP2160 integra PoE (Power over Ethernet). Puede alimentarlo a través de un switch PoE sin usar el adaptador de corriente.

¿Cómo usar la función Bluetooth?

El Bluetooth integrado permite conectar un auricular inalámbrico. Active Bluetooth desde el menú del teléfono y empareje su auricular según las instrucciones del fabricante.

¿Qué hacer si la pantalla no se enciende?

Verifique que el adaptador de corriente esté correctamente enchufado y que el tomacorriente funcione. Si usa PoE, asegúrese de que el switch proporcione suficiente potencia. Si el problema persiste, contacte al soporte técnico.

¿Cómo transferir una llamada?

Durante una llamada, presione la tecla 'Transferir' (o TRANS). Marque el número del destinatario, luego presione 'Transferir' nuevamente para finalizar la transferencia.

¿Dónde encontrar el manual de usuario completo?

El manual detallado está disponible para descargar en el sitio de Grandstream: http://www.grandstream.com/support.

MANUAL DE USUARIO GXP2160 GRANDSTREAM

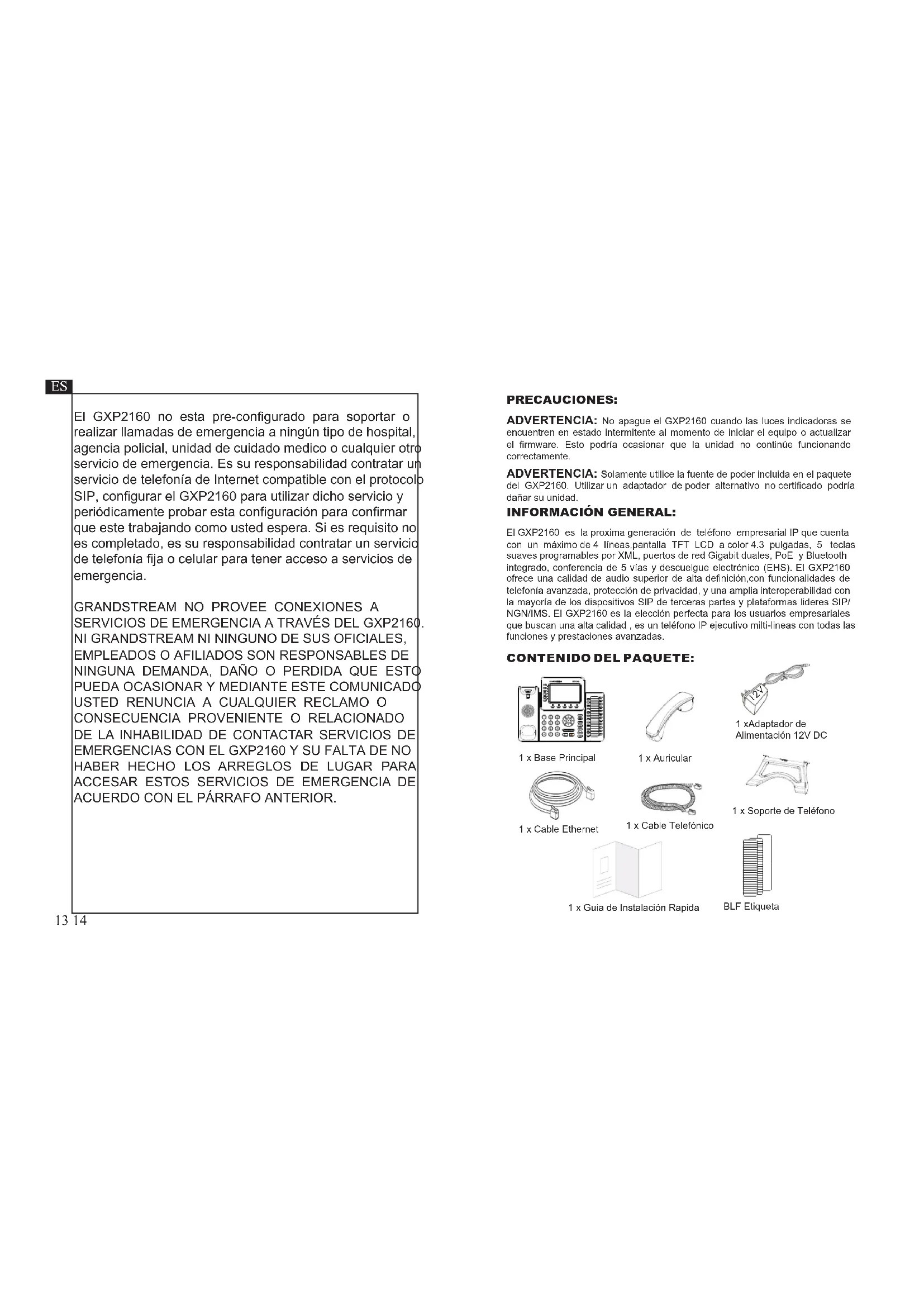

El GXP2160 no esta pre-configurado para soportar o realizar llamadas de emergencia a ningún tipo de hospital, agencia policial, unidad de cuidado medico o cualquier otro servicio de emergencia. Es su responsabilidad contratar un servicio de telefonía de Internet compatible con el protocolo SIP, configurar el GXP2160 para utilizar dicho servicio y periódicamente probar esta configuración para confirmar que este trabajando como usted espera. Si es requisito no es completado, es su responsabilidad contratar un servicio de telefonía fija o celular para tener acceso a servicios de emergencia.

GRANDSTREAM NO PROVEE CONEXIONES A SERVICIOS DE EMERGENCIA A TRAVÉS DEL GXP2160. NI GRANDSTREAM NI NINGUNO DE SUS OFICIALES, EMPLEADOS O AFILIADOS SON RESPONSABLES DE NINGUNA DEMANDA, DAÑO O PERDIDA QUE ESTO PUEDA OCASIONAR Y MEDIANTE ESTE COMUNICADO USTED RENUNCIA A CUALQUIER RECLAMO O CONSECUENCIA PROVENIENTE O RELACIONADO DE LA INHABILIDAD DE CONTACTAR SERVICIOS DE EMERGENCIAS CON EL GXP2160 Y SU FALTA DE NO HABER HECHO LOS ARREGLOS DE LUGAR PARA ACCESAR ESTOS SERVICIOS DE EMERGENCIA DE ACUERDO CON EL PÁRRAFO ANTERIOR.

PRECAUCIONES:

ADVERTENCIA: No apague el GXP2160 cuando las luces indicadoras se encuentren en estado intermitente al momento de iniciar el equipo o actualizar el firmware. Esto podría ocasionar que la unidad no continúe funcionando correctamente.

ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete del GXP2160. Utilizar un adaptador de poder alternativo no certificado podría dañar su unidad.

INFORMACIÓN GENERAL:

El GXP2160 es la proxima generación de teléfono empresarial IP que cuenta con un máximo de 4 líneas, pantalla TFT LCD a color 4.3 pulgadas, 5 teclas suaves programables por XML, puertos de red Gigabit duales, PoE y Bluetooth integrado, conferencia de 5 vías y descuelgue electrónico (EHS). El GXP2160 ofrece una calidad de audio superior de alta definición, con funcionalidades de telefonía avanzada, protección de privacidad, y una amplia interoperabilidad con la mayoría de los dispositivos SIP de terceras partes y plataformas líderes SIP/NGN/IMS. El GXP2160 es la elección perfecta para los usuarios empresariales que buscan una alta calidad, es un teléfono IP ejecutivo milti-lineas con todas las funciones y prestaciones avanzadas.

CONTENIDO DEL PAQUETE:

1 x Base Principal

1 x Auricular

1 xAdaptador de Alimentación 12V DC

1 x Cable Ethernet

1 x Cable Telefónico

1 x Soporte de Teléfono

1 x Guia de Instalación Rapida

BLF Etiqueta

INSTALACIÓN DEL TELÉFONO:

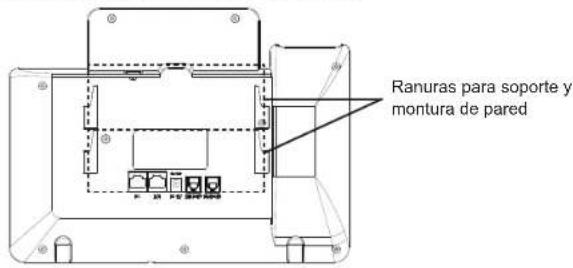

Ranuras para soporte y montura de pared

Instalando El Teléfono (Montura de Pared\*se vende por separado):

1. Inserte la montura de pared en la ranura de atrás del teléfono;
2. Coloque el teléfono en la pared utilizando los orificios;
3. Halé la lengüeta de la horquilla del auricular. (Ver figura abajo);
4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricular.

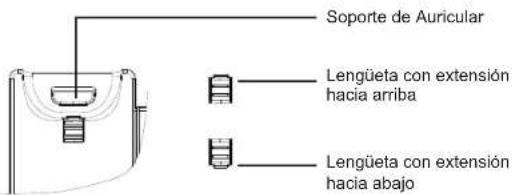

Soporte de Auricular Lengüeta con extensión hacia arriba Lengüeta con extensión hacia abajo

Instalando El Teléfono (Montura de Pared):

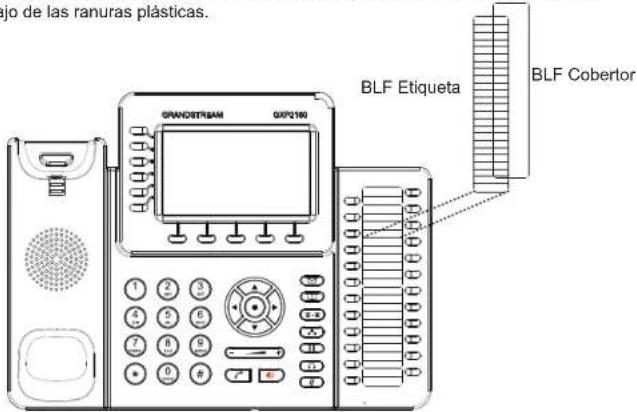

Colocando la etiqueta de papel para BLFs:

1. Inserte cuidadosamente la etiqueta de papel por debajo de las ranuras y ajuste hasta que quede alineado con la superficie del teléfono;
2. Coloque cobertor plástico encima de la etiqueta de papel insertándolo por debajo de las ranuras plásticas.

ajo de las ranuras plásticas. GRANDSTREAM 0XP2190 BLF Etiqueta BLF Cobertor

CONECTANDO EL TELÉFONO:

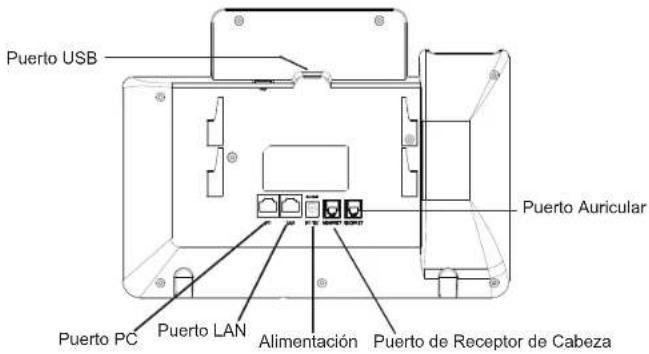

Puerto USB Puerto Auricular Puerto PC Puerto LAN Alimentación Puerto de Receptor de Cabeza

Para configurar el GXP2160, siga los pasos detallados abajo:

1. Conecte el auricular a la unidad utilizando el cable telefónico;
2. Conecte el puerto LAN del teléfono al zócalo RJ-45 de un hub/switch o router usando el cable Ethernet;
3. Conecte la fuente de poder de 12V DC a la salida de alimentación del teléfono y la salida de electricidad;
4. La pantalla LCD va a mostrar un mensaje de aprovisionamiento o actualización de firmware. Antes de continuar esperar hasta que la pantalla muestra el tiempo y la fecha;
5. Utilizando la interfase Web integrada accediendo la dirección IP del teléfono en un navegador Web o mediante el teclado, configure el teléfono utilizando una dirección IP estática o dinámica con DHCP.

Consejos para Utilizar el Teclado:

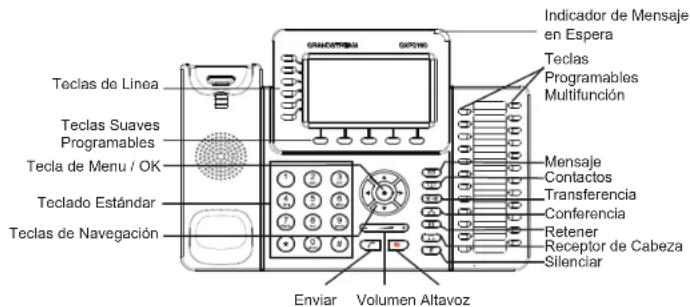

Teclas de Linea Teclas Suaves Programables Tecla de Menu / OK Teclado Estándar Teclas de Navegación Enviar Volumen Altavoz Indicador de Mensaje en Espera Teclas Programables Multifunción Mensaje Contactos Transferencia Conferencia Retener Receptor de Cabeza Silenciar

1. Para accesar al MENU, presione la tecla circular MENU.
2. Para navegar el menú utilice las teclas direcciones.
3. Presione el botón de MENU para confirmar su selección.
4. El teléfono va a salir del MENU cuando hay una llamada entrante, el auricular es levantado o cuando el teléfono permanece en reposo por 60 segundos.

CONFIGURACIÓN DEL TELÉFONO:

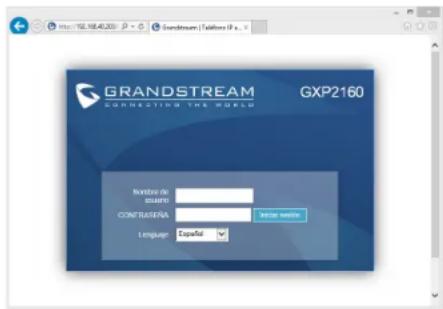

Configurando el GXP2160 utilizando un Navegador Web:

1. Asegure que su teléfono este conectado a la red y tenga electricidad.
2. Presione el botón de ARRIBA para ver la dirección IP.
3. Escriba la dirección IP en su navegador web (Ver la figura en la página siguiente)
4. El nombre de usuario y contraseña de administrador predeterminado es "admin"; el nombre de usuario para usuario final es "user" y la contraseña "123".

GRANDSTREAM GXP2160 CORRIETING THE WORLD NOMBRE DE SMART CONTRASENA SINSE ENVERE LANGUAGE: Españal

Configurando el GXP2160 usando el teclado:

1. Asegure que el teléfono se encuentre en reposo.
2. Presione la botón de MENU para acceder a el menu de teclado para configurar el teléfono.
3. Seleccione MENU-> Teléfono-> SIP-> Cuenta para configurar el SIP Proxy, Outbound Proxy, SIP User ID, SIP Auth ID, SIP Password.
4. Siga las opciones de MENU para configurar las funciones básicas del teléfono por ejemplo: La Dirección IP, en caso de usar una dirección IP estática. Para obtener más información, consulte el Manual del usuario de la GXP2160.
5. Por favor contacte a su PSI (Proveedor de Servicio de Internet) para los ajustes adicionales que sean necesarios para configurar el teléfono.

Nota: Para obtener el manual de usuario, favor haga click aquí: http://www.grandstream.com/support
