Тип продукта	IP-телефон для предприятий
Бренд	Grandstream
Модель	GXP2160
Количество линий	6 линий SIP
Экран	Цветной ЖК-экран 4,3 дюйма
XML-клавиши	5 программируемых клавиш
Сетевые порты	2 порта Gigabit Ethernet (LAN и PC)
Питание	В комплекте адаптер питания 12V DC, поддержка PoE (Power over Ethernet)
Bluetooth	Встроенный Bluetooth
Конференция	Конференция до 5 участников
Электронный переключатель (EHS)	Да, встроенный
Размеры (приблизительно)	Примерно 200 x 180 x 100 мм
Вес (приблизительно)	Примерно 1 кг
Комплектация	Телефон, трубка, адаптер 12V, кабель Ethernet, телефонный кабель, подставка, краткое руководство по установке, наклейка BLF
Установка	На столе с помощью прилагаемой подставки или настенный монтаж (настенное крепление опционально)
Настройка	Через веб-интерфейс или меню телефона, поддержка DHCP/статического IP
Безопасность	Не перезагружать во время обновления прошивки, использовать только прилагаемый адаптер
Обслуживание	Протирать мягкой сухой тканью
Запасные части	Адаптер, трубка, подставка, кабели доступны у авторизованного дилера
Ремонтопригодность	Ремонт возможен квалифицированным специалистом

Часто задаваемые вопросы - GXP2160 GRANDSTREAM

Как установить GXP2160 на столе?

Закрепите прилагаемую подставку в основании телефона в предназначенном пазе, затем поставьте телефон на стол. Подставка позволяет наклонить устройство для лучшего обзора экрана.

Как подключить телефон к сети?

Используйте прилагаемый кабель Ethernet для подключения порта LAN телефона к вашему маршрутизатору или сетевому коммутатору. Вы также можете использовать порт PC для подключения компьютера. Телефон поддерживает DHCP для автоматической настройки или статический IP.

Можно ли использовать GXP2160 для экстренных вызовов?

Нет, GXP2160 не предварительно настроен для экстренных вызовов. Вам необходимо подписаться на совместимый SIP-сервис и правильно его настроить. Grandstream рекомендует иметь традиционную телефонную службу для экстренных случаев.

Как настроить телефон через веб-браузер?

Нажмите кнопку ВВЕРХ, чтобы отобразить IP-адрес телефона. Введите этот адрес в браузере. Пароль администратора по умолчанию - 'admin', пароль пользователя - '123'.

Как настроить параметры SIP?

В меню телефона перейдите в MENU > Phone > SIP > Account. Введите параметры, предоставленные вашим оператором: SIP-прокси, имя пользователя, пароль и т.д.

Поддерживает ли GXP2160 PoE?

Да, GXP2160 поддерживает PoE (Power over Ethernet). Вы можете питать его через PoE-коммутатор без использования сетевого адаптера.

Как использовать функцию Bluetooth?

Встроенный Bluetooth позволяет подключить беспроводную гарнитуру. Включите Bluetooth в меню телефона и выполните сопряжение гарнитуры согласно инструкции производителя.

Что делать, если экран не включается?

Проверьте, что адаптер питания правильно подключен и розетка работает. Если вы используете PoE, убедитесь, что коммутатор обеспечивает достаточную мощность. Если проблема не устранена, обратитесь в службу технической поддержки.

Как перевести звонок?

Во время разговора нажмите кнопку 'Перевод' (или TRANS). Наберите номер получателя, затем снова нажмите 'Перевод', чтобы завершить перевод.

Где найти полное руководство пользователя?

Подробное руководство доступно для загрузки на сайте Grandstream: http://www.grandstream.com/support.

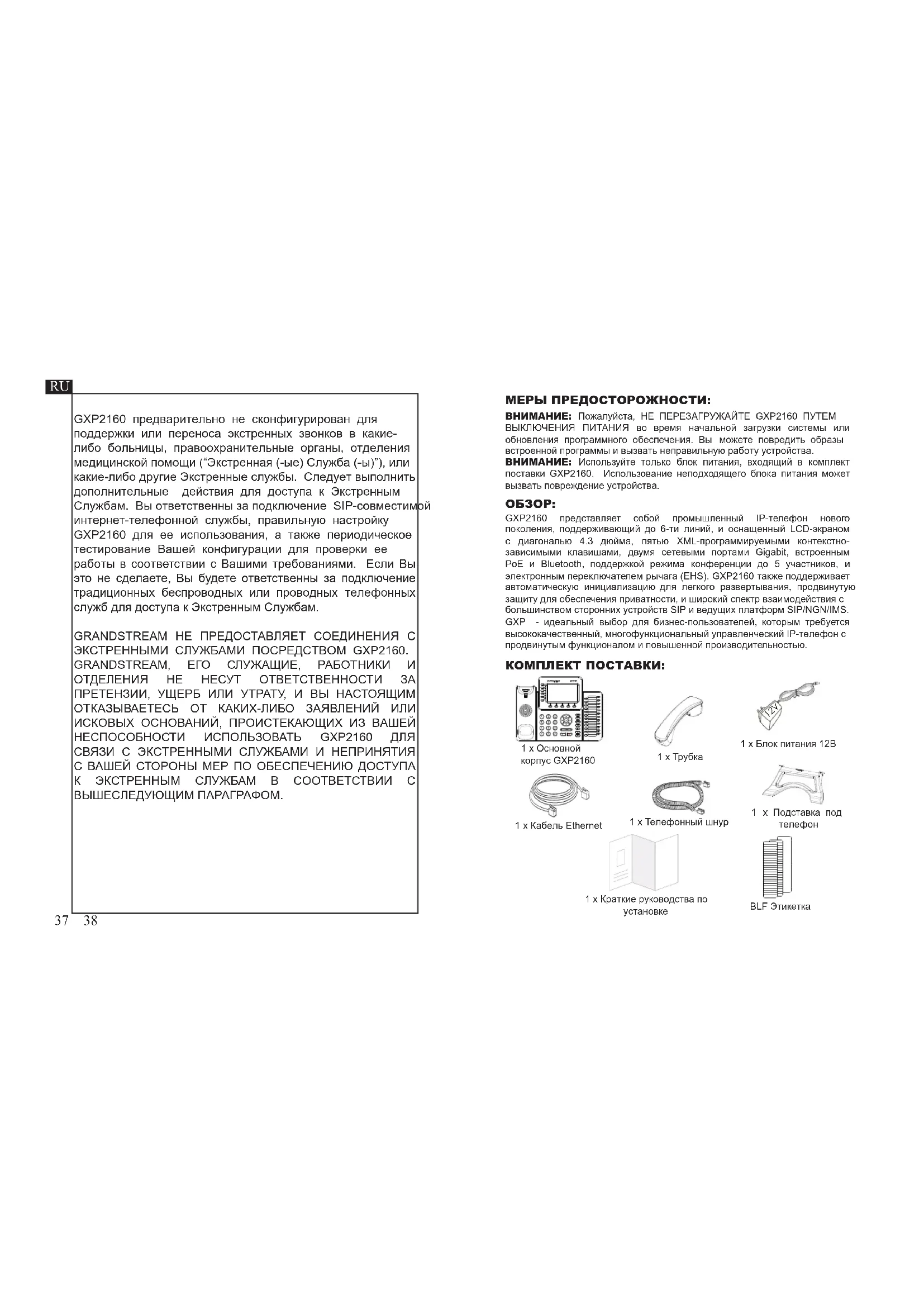

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GXP2160 GRANDSTREAM

GXP2160 предварительно не сконфигурирован для поддержки или переноса экстренных звонков в какие-либо больницы, правоохранительные органы, отделения медицинской помощи ("Экстренная (-ые) Служба (-ы)"), или какие-либо другие Экстренные службы. Следует выполнить дополнительные действия для доступа к Экстренным Службам. Вы ответственны за подключение SIP-совместимой интернет-телефонной службы, правильную настройку GXP2160 для ее использования, а также периодическое тестирование Вашей конфигурации для проверки ее работы в соответствии с Вашими требованиями. Если Вы это не сделаете, Вы будете ответственны за подключение традиционных беспроводных или проводных телефонных служб для доступа к Экстренным Службам.

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GXP2160. GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ, УЩЕРЬ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ ОТКАЗЫВАТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXP2160 ДЛЯ СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА К ЭКСТРЕННЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

ВНИМАНИЕ: Пожалуйста, НЕ ПЕРЕЗАГРУЖАЙТЕ GXP2160 ПУТЕМ ВЫКЛЮЧЕНИЯ ПИТАНИЯ во время начальной загрузки системы или обновления программного обеспечения. Вы можете повредить образы встроенной программы и вызвать неправильную работу устройства.

ВНИМАНИЕ: Используйте только блок питания, входящий в комплект поставки GXP2160. Использование неподходящего блока питания может вызвать повреждение устройства.

ОБЗОР:

GXP2160 представляет собой промышленный IP-телефон нового поколения, поддерживающий до 6-ти линий, и оснащенный LCD-экраном с диагональю 4.3 дюйма, пятью XML-программируемыми контекстно-зависимыми клавишами, двумя сетевыми портами Gigabit, встроенным PoE и Bluetooth, поддержкой режима конференции до 5 участников, и электронным переключателем рычага (EHS). GXP2160 также поддерживает автоматическую инициализацию для легкого развертывания, продвинутую защиту для обеспечения приватности, и широкий спектр взаимодействия с большинством сторонних устройств SIP и ведущих платформ SIP/NGN/IMS. GXP - идеальный выбор для бизнес-пользователей, которым требуется высококачественный, многофункциональный управленческий IP-телефон с продвинутым функционалом и повышенной производительностью.

КОМПЛЕКТ ПОСТАВКИ:

1 x Основной корпус GXP2160

1 x Трубка

1 x Блок питания 12В

1 x Кабель Ethernet

1 x Телефонный шнур

1 x Подставка под телефон

1 x Краткие руководства по установке

BLF Этикетка

УСТАНОВКА ТЕЛЕФОНА:

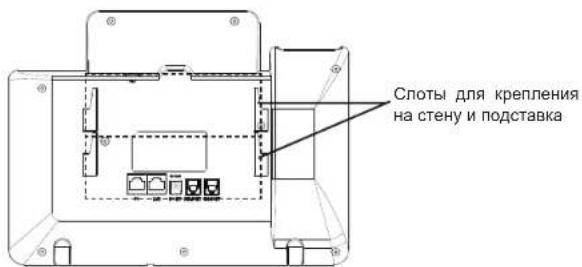

Споты для крепления на стену и подставка

Установка телефона (Крепление на стену\*продается отдельно):

1. Прикрепите стенное крепление к гнезду на задней части телефона.
2. Прикрепите телефон к стене посредством отверстия стенного крепления.

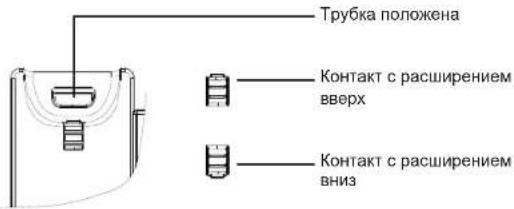

3. Вытащите контакт из гнезда трубки (См. рисунок ниже).
4. Поверните контакт и вставьте его обратно в гнездо расширением вверх, когда телефон прикреплен к стене (См. рисунок ниже).

Трубка положена Контакт с расширением вверх Контакт с расширением вниз

Установка телефона (Подставка) :

Для установки телефона на стол на подставке, присоедините подставку к днищу телефона в гнездо для подставки (Верхняя часть, днище).

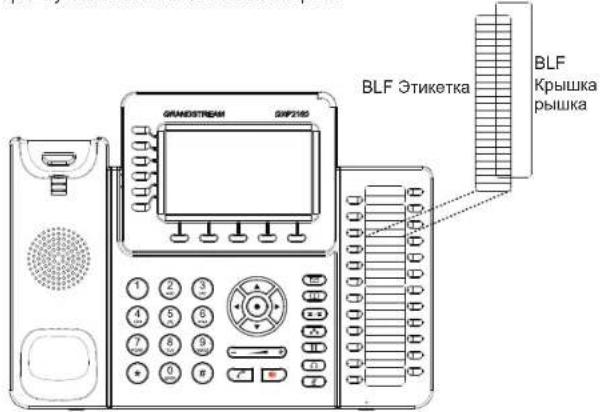

Установка бумажной этикетки BLF:

1. Установите бумажную этикетку под пластиковыми пазами на телефоне и аккуратно расположите этикетку на поверхности телефона.
2. Установите пластиковую крышку поверх бумажной этикетки, установив крышку в пластиковые пазы на телефоне.

BLF Этикетка BLF Крышка рышка

ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:

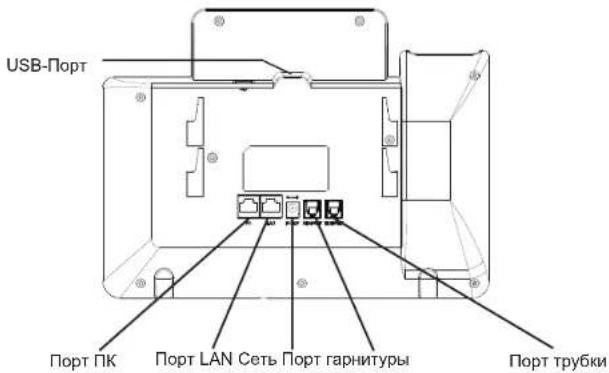

USB-Port Port PK Port LAN Csety Port garnityry Port трубki

Для установки GXP2160, следуйте инструкциям:

1. Соедините трубку с телефоном с помощью телефонного шнура.
2. Подключите LAN-порт телефона к гнезду RJ-45 хаба/коммутатора или маршрутизатора (сторона LAN роутера) с помощью кабеля Ethernet.
3. Подсоедините штекер блока питания 12В DC к гнезду телефона; подключите блок питания к сети.
4. На LCD будет выводиться информация об инициализации или обновлении встроенной программы. Перед продолжением, пожалуйста, дождитесь отображения экрана дата/время.
5. Используя встроенный веб-сервер или меню конфигурации клавиатуры, вы можете произвести дальнейшую конфигурацию телефона с помощью статического IP или DHCP.

Советы по использованию клавиатуры:

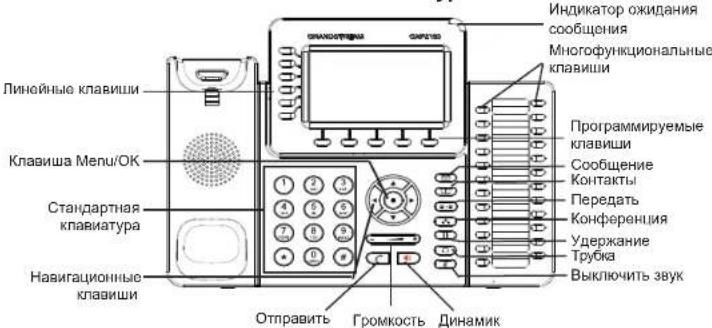

Линейные клавиши Клавиша Menu/OK Стандартная клавиатура Навигационные клавиши Индикатор ожидания сообщения Многофункциональные клавиши Программируемые клавиши Сообщение Контакты Передать Конференция Удержание Трубка Выключить звук Отправить Громкость Динамик

1. Для доступа в МЕНЮ, нажмите круглую клавишу "MENU".
2. Перемещение по меню осуществляется посредством кнопок UP/DOWN и LEFT/RIGHT.
3. Нажмите круглую клавишу MENU для подтверждения выбора.
4. Телефон автоматически выходит из режима МЕНЮ при входящем звонке, снятии трубки или отсутствия действий в режиме МЕНЮ в течение 60 секунд.

КОНФИГУРАЦИЯ ТЕЛЕФОНА:

Сконфигурируйте GXP2160 с помощью Веб-браузера:

1. Убедитесь, что Ваш телефон включен и подключен к Интернет.
2. Нажмите кнопку UP, чтобы увидеть IP-адрес.

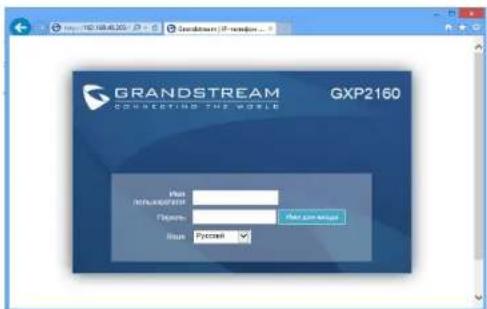

3. Введите IP-адрес Вашего телефона в браузере Вашего ПК (См. рисунок справа).
4. Имя администратора по умолчанию - "admin"; имя конечного пользователя - "user", пароль - "123".

GRANDSTREAM CONNECTING THE WORLD GXP2160 Pass Internet Passes: Pass can return Return: Pycash

Сконфигурируйте GXP2160 с помощью клавиатуры:

1. Убедитесь, что телефон не занят.
2. Нажмите кнопку MENU для доступа к МЕНЮ клавиатуры для конфигурации телефона.
3. Выберите MENU-> Phone-> SIP-> Account для настройки параметров SIP-прокси, Исходящего прокси, Идентификатора пользователя SIP, Идентификатора авторизации SIP, и пароля SIP.
4. Воспользуйтесь опциями МЕНЮ для конфигурации основных функций телефона. Например, IP address, если Вы используете статический IP. За подробностями обращайтесь к Пользовательской Инструкции GXP2160.
5. Пожалуйста, обращайтесь к Вашему поставщику услуг Интернет-телефонии за дополнительной информацией, которая может потребоваться для конфигурации телефона. обслуживанию Интернет-телефонии.

Примечание: Для более подробной пользовательской инструкции перейдите по ссылке: http://www.grandstream.com/support
