BEDIENUNGSANLEITUNG GXP2160 GRANDSTREAM

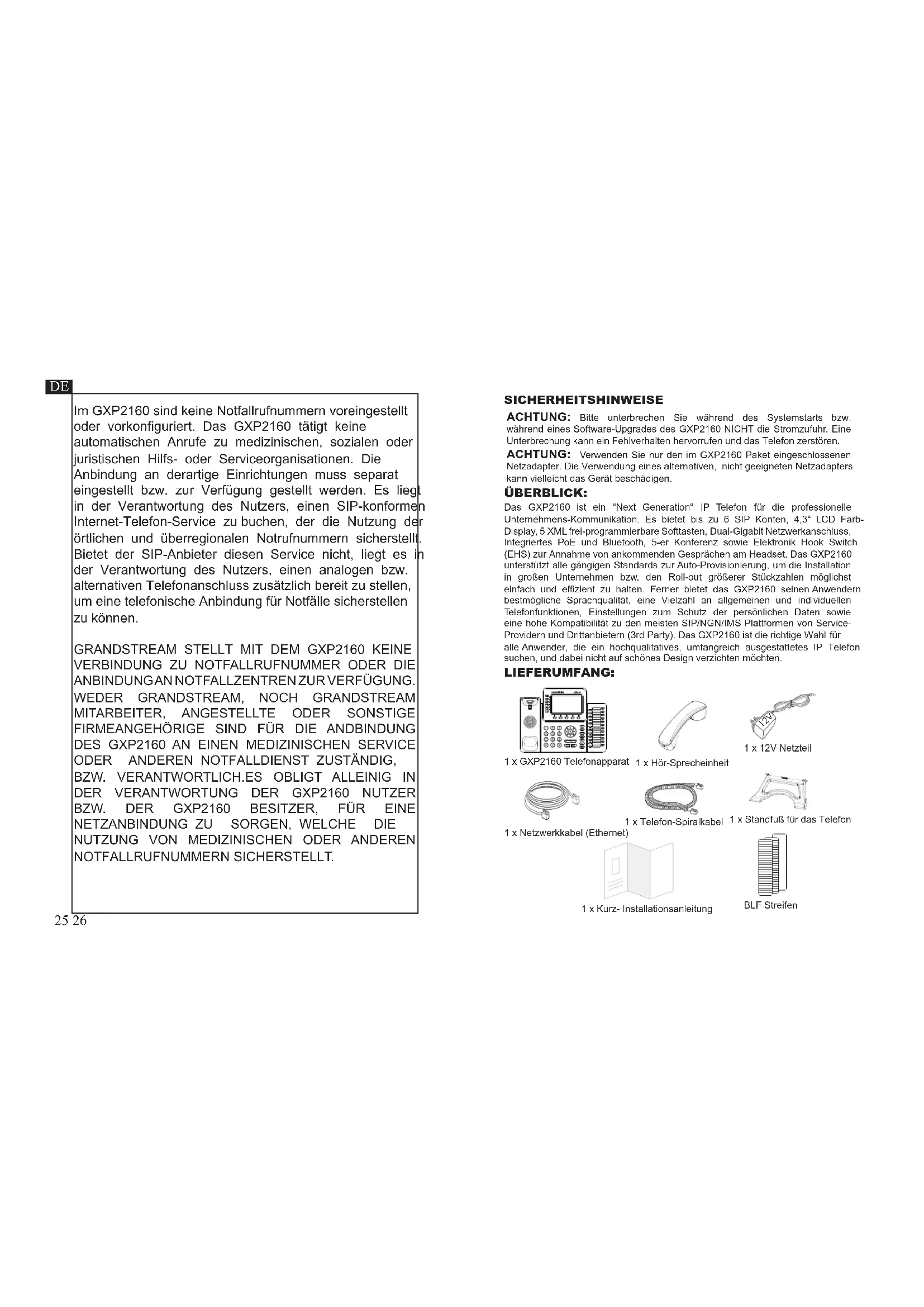

Im GXP2160 sind keine Notfallrufnummern voreingestellt oder vorkonguriert. Das GXP2160 tätigt keine automatischen Anrufe zu medizinischen, sozialen oder juristischen Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers, einen SIP-konformen Internet-Telefon-Service zu buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der SIP-Anbieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonanschluss zusätzlich bereit zu stellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GXP2160 KEINE

VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE

ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG.

FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG

DER VERANTWORTUNG DER GXP2160 NUTZER

BZW. DER GXP2160 BESITZER, FÜR EINE

NETZANBINDUNG ZU SORGEN, WELCHE DIE

NUTZUNG VON MEDIZINISCHEN ODER ANDEREN

NOTFALLRUFNUMMERN SICHERSTELLT. SICHERHEITSHINWEISE ACHTUNG: Bitte unterbrechen Sie während des Systemstarts bzw. während eines Software-Upgrades des GXP2160 NICHT die Stromzufuhr. Eine Unterbrechung kann ein Fehlverhalten hervorrufen und das Telefon zerstören. ACHTUNG: Verwenden Sie nur den im GXP2160 Paket eingeschlossenen Netzadapter. Die Verwendung eines alternativen, nicht geeigneten Netzadapters kann vielleicht das Gerät beschädigen. ÜBERBLICK: 1 x GXP2160 Telefonapparat 1 x Hör-Sprecheinheit 1 x 12V Netzteil 1 x Netzwerkkabel (Ethernet) 1 x Telefon-Spiralkabel 1 x Standfuß für das Telefon Das GXP2160 ist ein “Next Generation“ IP Telefon für die professionelle Unternehmens-Kommunikation. Es bietet bis zu 6 SIP Konten, 4,3“ LCD Farb- Display, 5 XML frei-programmierbare Softtasten, Dual-Gigabit Netzwerkanschluss, Integriertes PoE und Bluetooth, 5-er Konferenz sowie Elektronik Hook Switch (EHS) zur Annahme von ankommenden Gesprächen am Headset. Das GXP2160 unterstützt alle gängigen Standards zur Auto-Provisionierung, um die Installation in großen Unternehmen bzw. den Roll-out größerer Stückzahlen möglichst einfach und e󰀩zient zu halten. Ferner bietet das GXP2160 seinen Anwendern bestmögliche Sprachqualität, eine Vielzahl an allgemeinen und individuellen Telefonfunktionen, Einstellungen zum Schutz der persönlichen Daten sowie eine hohe Kompatibilität zu den meisten SIP/NGN/IMS Plattformen von Service- Providern und Drittanbietern (3rd Party). Das GXP2160 ist die richtige Wahl für alle Anwender, die ein hochqualitatives, umfangreich ausgestattetes IP Telefon suchen, und dabei nicht auf schönes Design verzichten möchten. 12V GRANDSTREAM GXP2160 BLF Streifen 1 x Kurz- Installationsanleitung27 28 TELEFONINSTALLATION: Eingebauter Steckplatz für die Wandhalterung und den Standfuß

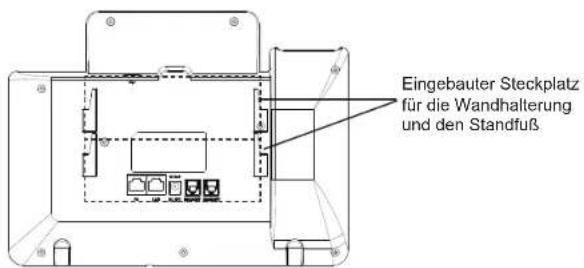

1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür

vorgesehenen Steckplätze ein.

2. Zur Montage des Telefons an der Wand, nutzen Sie bitte die dafür vorgesehenen

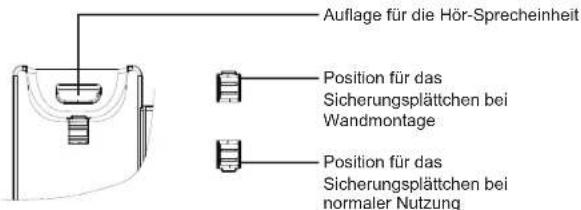

3. Ziehen Sie das Sicherungsplättchen aus der Hörerauage heraus ( Siehe

4. Drehen Sie das Sicherungsplättchen um 180° und und stecken Sie es wieder

in den Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass die Hör-Sprecheinheit für die Wandmontage besser xiert werden kann. (Siehe untere Skizze) Position für das Sicherungsplättchen bei Wandmontage Auage für die Hör-Sprecheinheit Position für das Sicherungsplättchen bei normaler Nutzung Installation des Telefons (Wandmontage*separat erhältlich): Installation des Telefons (Wandmontage) Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein. ANSCHLUSSMÖGLICHKEITEN AM TELEFON: PC-Anschluss Netzwerkanschluss (Ethernet) Anschluss für die Hör-Sprecheinheit Headset-Anschluss Stromanschluss USB Anschluss Installation der BLF Papierstreifen:

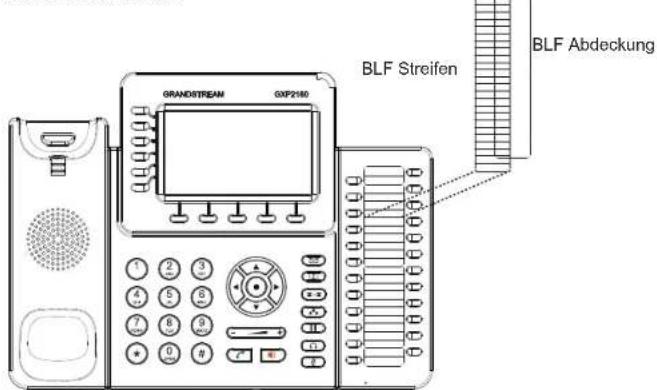

1. Installieren Sie den Papierstreifen, indem Sie diesen vorsichtig in die vorgeseh-

ene Aussparrung am Telefon drücken;

2. Legen Sie die Plastikabdeckung über den Papierstreifen und achten Sie da-

rauf, dass Papier- und Plastikstreifen unter die Kunststo󰀨nasen am Telefon ge- drückt werden können. BLF Streifen BLF Abdeckung GRANDSTREAM GXP216029 30 Tipps zur Konguration über das Tastenfeld:

1. Um in das Einstellungsmenü zu gelangen, drücken Sie bitte die MENÜ-Taste.

2. Navigieren Sie durch das Menü mit den Tasten AUF/AB und LINKS/RECHTS.

3. Drücken Sie die runde Menütaste, um eine Auswahl zu bestätigen.

4. Das Telefon verlässt den Menü-Modus automatisch bei einem eingehenden

Anruf, wenn der Hörer abgenommen oder wenn länger als 60 Sekunden keine Taste gedrückt wird.

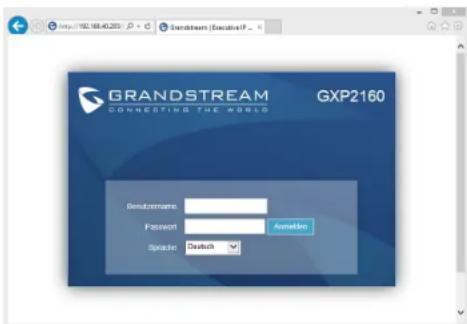

1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbind-

ung besteht. 2.Drücken Sie die UP Taste um die IP Adresse zu sehen.

3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers

ein. (Siehe Skizze rechts).

4. Der voreingestellte Administrator-Benutzername sowie das voreingestellte

Passwort ist jeweils „admin“, der voreingestellte Nutzer-Benutzername ist „user“, das Passwort ist „123“. Konguration Des Telefons Über Das Tastenfeld:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist.

2. Drücken Sie die MENÜ Taste, um in das Kongurationsmenü des Telefons zu

3. Wählen Sie MENÜ > Telefon > SIP > Konto, um die Einstellungen für SIP

Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentizierungs-ID, sowie das SIP Passwort zu kongurieren.

4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons

kongurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische (feste) IP Adresse genutzt wird. Weitere Kongurationsdetails nden Sie im Benutzerhandbuch des GXP2160.

5. Bitte kontaktieren Sie Ihren Internet-Service-Provider, um weitere, für die

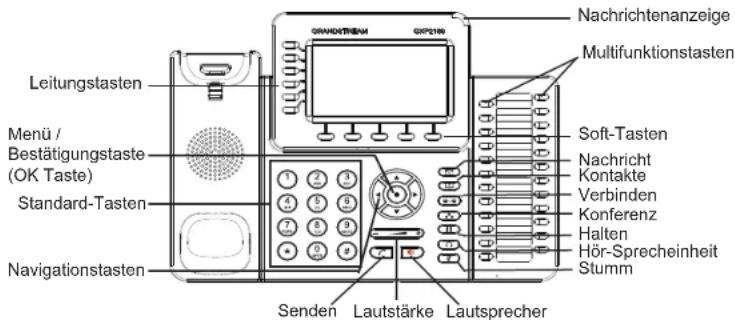

Konguration notwendige, Einstellungen zu erfahren. Bitte beachten Sie: Das erweiterte Benutzerhandbuch erhalten Sie unter: http://www.grandstream.com/support Nachrichtenanzeige GRANDSTREAM GXP2160 Leitungstasten Soft-Tasten Multifunktionstasten Nachricht Kontakte Verbinden Halten Hör-Sprecheinheit Konferenz Stumm Menü / Bestätigungstaste (OK Taste) Standard-Tasten Navigationstasten Senden Lautstärke Lautsprecher KONFIGURATION des TELEFONS Konguration des GXP2160 via Web-Browser: Das Telefon schrittweise zusammenbauen:

1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel

in die dafür vorgesehenen Steckplätze stecken.

2. Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon mit dem dafür

vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem RJ45 Stecker.

3. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die

4. Am Display werden Informationen zum Provisionierungsvorgang sowie zur

Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen bis am Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.

5. Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das

Telefon via integrierten Web-Server oder über die Telefontasten kongurieren.31 32 CONTENUTO DELLA CONFEZIONE:
