GXP2160 - Telefon GRANDSTREAM - Bezpłatna instrukcja obsługi

Typ produktu	Telefon IP dla firm
Marka	Grandstream
Model	GXP2160
Liczba linii	6 linii SIP
Ekran	Kolorowy graficzny ekran LCD 4,3 cala
Kontekstowe przyciski XML	5 programowalnych przycisków
Porty sieciowe	2 porty Gigabit Ethernet (LAN i PC)
Zasilanie	Zasilacz sieciowy 12V DC w zestawie, obsługa PoE (Power over Ethernet)
Bluetooth	Wbudowany Bluetooth
Konferencja	Konferencja dla 5 uczestników
Elektroniczny hak (EHS)	Tak, wbudowany
Wymiary (szacunkowo)	Ok. 200 x 180 x 100 mm
Waga (szacunkowo)	Ok. 1 kg
Zawartość zestawu	Urządzenie, słuchawka, zasilacz 12V, kabel Ethernet, kabel telefoniczny, podstawa, skrócona instrukcja, etykieta BLF
Instalacja	Na biurku z dołączoną podstawą lub montaż na ścianie (opcjonalny uchwyt ścienny)
Konfiguracja	Poprzez interfejs internetowy lub menu telefonu, obsługa DHCP/statycznego IP
Bezpieczeństwo	Nie restartować podczas aktualizacji oprogramowania, używać tylko dołączonego zasilacza
Konserwacja	Czyścić miękką, suchą szmatką
Części zamienne	Zasilacz, słuchawka, podstawa, kable dostępne u autoryzowanego sprzedawcy
Możliwość naprawy	Możliwa naprawa przez wykwalifikowanego technika

Często zadawane pytania - GXP2160 GRANDSTREAM

Jak zainstalować GXP2160 na biurku?

Przymocuj dołączoną podstawę do podstawy telefonu w przewidzianym rowku, a następnie połóż telefon na biurku. Podstawa utrzymuje urządzenie pod kątem dla lepszej widoczności ekranu.

Jak podłączyć telefon do sieci?

Użyj dołączonego kabla Ethernet, aby podłączyć port LAN telefonu do routera lub przełącznika sieciowego. Możesz również użyć portu PC do podłączenia komputera. Telefon obsługuje DHCP do automatycznej konfiguracji lub statyczne IP.

Czy GXP2160 może być używany do połączeń alarmowych?

Nie, GXP2160 nie jest wstępnie skonfigurowany do połączeń alarmowych. Musisz wykupić kompatybilną usługę SIP i poprawnie ją skonfigurować. Grandstream zaleca posiadanie tradycyjnej usługi telefonicznej do sytuacji awaryjnych.

Jak skonfigurować telefon przez przeglądarkę internetową?

Naciśnij przycisk w górę, aby wyświetlić adres IP telefonu. Wpisz ten adres w przeglądarce. Domyślne hasło administratora to 'admin', a hasło użytkownika to '123'.

Jak skonfigurować ustawienia SIP?

Z menu telefonu przejdź do MENU > Telefon > SIP > Konto. Wprowadź parametry dostarczone przez operatora: serwer proxy SIP, nazwę użytkownika, hasło itp.

Czy GXP2160 obsługuje PoE?

Tak, GXP2160 posiada wbudowane PoE (Power over Ethernet). Możesz go zasilać przez przełącznik PoE bez użycia zasilacza sieciowego.

Jak korzystać z funkcji Bluetooth?

Wbudowany Bluetooth umożliwia podłączenie bezprzewodowej słuchawki. Włącz Bluetooth z menu telefonu i sparuj słuchawkę zgodnie z instrukcją producenta.

Co zrobić, jeśli ekran się nie włącza?

Sprawdź, czy zasilacz jest prawidłowo podłączony i gniazdko działa. Jeśli korzystasz z PoE, upewnij się, że przełącznik dostarcza wystarczającą moc. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną.

Jak przekazać połączenie?

Podczas rozmowy naciśnij przycisk 'Transfer' (lub TRANS). Wybierz numer odbiorcy, a następnie ponownie naciśnij 'Transfer', aby zakończyć transfer.

Gdzie znaleźć pełną instrukcję obsługi?

Szczegółowa instrukcja jest dostępna do pobrania na stronie Grandstream: http://www.grandstream.com/support.

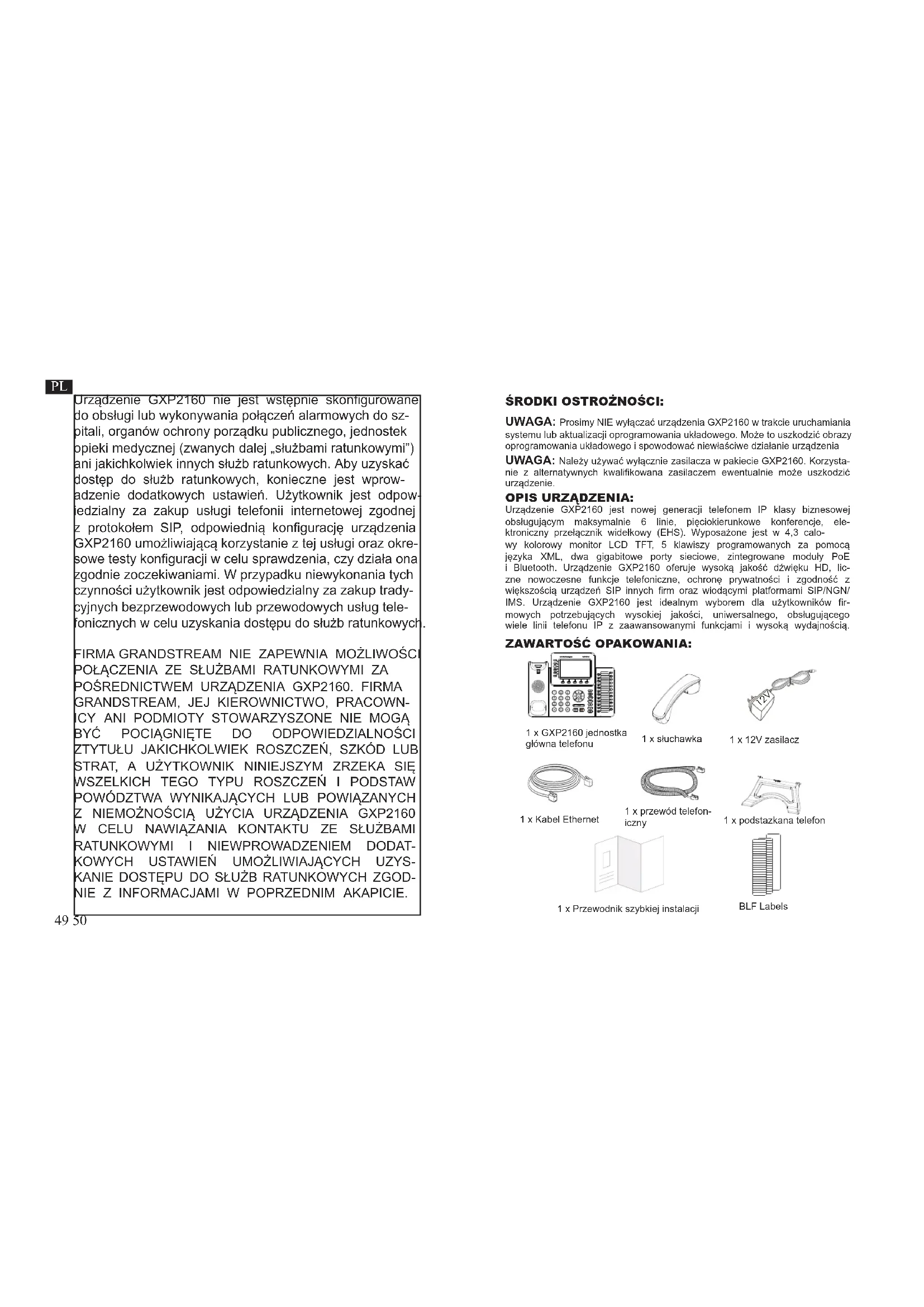

INSTRUKCJA OBSŁUGI GXP2160 GRANDSTREAM

Urządzenie GXP2160 nie jest wstępnie skonfigurowane do obsługi lub wykonywania połączeń alarmowych do szpitali, organów ochrony porządku publicznego, jednostek opieki medycznej (zwanych dalej „słuzbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprowadzenie dodatkowych ustawień. Użytkownik jest odpowiedzialny za zakup usługi telefonii internetowej zgodnej z protokołem SIP, odpowiednią konfigurację urządzenia GXP2160 umożliwiającą korzystanie z tej usługi oraz okresowe testy konfiguracji w celu sprawdzenia, czy działa ona zgodnie zoczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpowiedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych usług telefonicznych w celu uzyskania dostępu do służb ratunkowych

FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI RATUNKOWYMI ZA POŚREDNICTWEM URZĄDZENIA GXP2160. FIRMA GRANDSTREAM, JEJ KIEROWNICTWO, PRACOWNICY ANI PODMIOTY STOWARZYSZONE NIE MOGA BYĆ POCIĄGNIĘTE DO ODPOWIEDZIALNOŚCI ZTYTUŁU JAKICHKOLWIEK ROSZCZEŃ, SZKÓD LUB STRAT, A UŻYTKOWNIK NINIEJSZYM ZRZEKA SIĘ WSZELKICH TEGO TYPU ROSZCZEŃ I PODSTAW POWÓDZTWA WYNIKAJĄCYCH LUB POWIAŻANYCH Z NIEMOŻNOŚCIĄ UŻYCIA URZĄDZENIA GXP2160 W CELU NAWIAŻANIA KONTAKTU ZE SŁUŻBAMI RATUNKOWYMI I NIEWPROWADZENIEM DODATKOWYCH USTAWIEŃ UMOŻLIWIAJĄCYCH UZYSKANIE DOSTĘPU DO SŁUŻB RATUNKOWYCH ZGODNIE Z INFORMACJAMI W POPRZEDNIM AKAPICIE.

ŚRODKI OSTROŻNOŚCI:

UWAGA: Prosimy NIE wyłączać urządzenia GXP2160 w trakcie uruchamiania systemu lub aktualizacji oprogramowania układowego. Może to uszkodzić obrazy oprogramowania układowego i spowodować niewłaściwe działanie urządzenia

UWAGA: Należy używać wyłącznie zasilacza w pakiecie GXP2160. Korzystanie z alternatywnych kwalifikowana zasilaczem ewentualnie może uszkodzić urządzenie.

OPIS URZĄDZENIA:

Urządzenie GXP2160 jest nowej generacji telefonem IP klasy biznesowej obsługującym maksymalnie 6 linie, pięciokierunkowe konferencje, elektroniczny przełącznik widelkowy (EHS). Wyposażone jest w 4,3 calo-

wy kolorowy monitor LCD TFT, 5 klawiszy programowanych za pomocą języka XML, dwa gigabitowe porty sieciowe, zintegrowane moduły PoE i Bluetooth. Urządzenie GXP2160 oferuje wysoką jakość dźwięku HD, liczne nowoczesne funkcje telefoniczne, ochronę prywatności i zgodność z większością urządzeń SIP innych firm oraz wiodącymi platformami SIP/NGN/IMS. Urządzenie GXP2160 jest idealnym wyborem dla użytkowników firmowych potrzebujących wysokiej jakości, uniwersalnego, obsługującego wiele linii telefonu IP z zaawansowanymi funkcjami i wysoką wydajnością.

ZAWARTOŚĆ OPAKOWANIA:

1 x GXP2160 jednostka główna telefonu

1 x słuchawka

1 x 12V zasilacz

1 x Kabel Ethernet

1 x przewód telefoniczny

1 x podstazkana telefon

1 x Przewodnik szybkiej instalacji

BLF Labels

KONFIGURACJA TELEFONU:

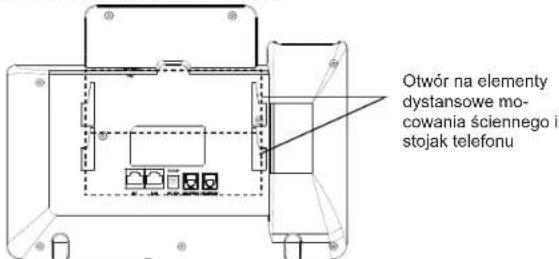

Otwór na elementy dystansowe mo- cowania ściennego i stojak telefonu

Instalowanie w telefonie (Montaż ścienny\*sprzedawany oddzielnie):

1. Zaczep mocowanie ścienne do otworu z tyłu telefonu.
2. Zamocuj telefon do ściany, używając otworu w mocowaniu ściennym.

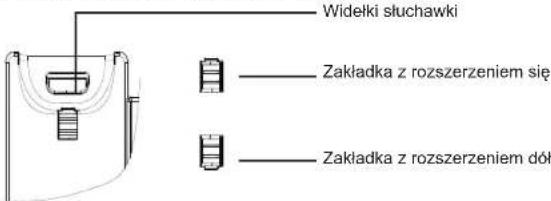

3. Wyciągnij zabezpieczenie z uchwytu słuchawki (patrz rysunek poniżej).
4. karta Obróć i podłącz go do gniazda z rozszerzeniem do przytrzymaj słuchawkę a telefon jest zamontowany na ścianie (patrz rysunek poniżej).

Widełki słuchawki Zakładka z rozszerzeniem się Zakładka z rozszerzeniem dół

Instalacja telefonu (podstawka na telefon):

W celu zamontowania telefonu na stole za pomocą stojaka należy przymocować stojak do spodu telefonu w miejscu, gdzie znajduje się otwór na stojak (górna część, dolna część).

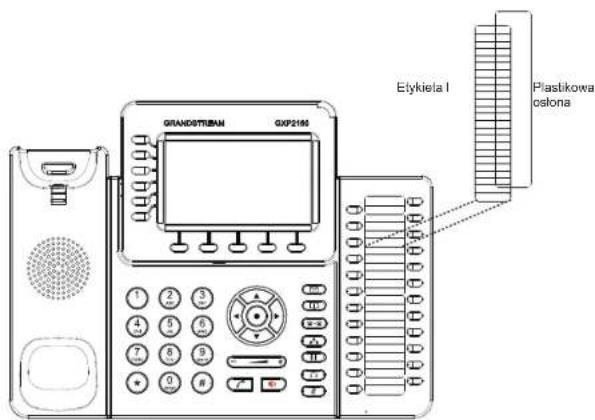

Instalacja etykiety papierowej BLF

1. Włóż etykietę papierową pod zaczepy z tworzywa na telefonie i delikatnie umieść papier na powierzchni telefonu.
2. Założ osłone z tworzywa nad etykietę papierową, wsuwając osłone pod zaczepy z tworzywa na telefonie.

GRANDOTRIBAN GXP2186 Etykiela I Plastikowa ostona

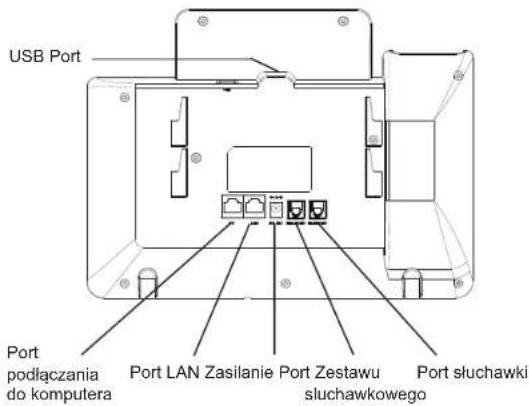

PODŁACZANIE TELEFONU:

USB Port Port podłączania do komputera Port LAN Zasilanie Port Zestawu sluchawkowego Port słuchawki

Do instalacji GXP2160 wykonaj następujące czynności:

1. Podłącz słuchawke i główne telefon z kabla.
2. Podłącz do portu LAN telefon do gniazda RJ-45 z przełącznika/koncentratora lub routera (po stronie sieci LAN routera) za pomocą kabla Ethernet.
3. Podłączyć wtyczkę wyjście 5V DC do gniazda zasilania w telefonie; Podłącz zasilacz do gniazdka elektrycznego.
   4 LCD wyświetl i zastrzegania lub oprogramowania układowego uaktualnienia informacji. Przed kontynuowaniem, proszę czekać do wyświetlania daty i godziny pokazać się.
4. za pomocą telefonu embedded web server lub klawiatury menu konfiguracji, można dodatkowo skonfigurować telefonu za pomocą DHCP lub statyczny adres IP

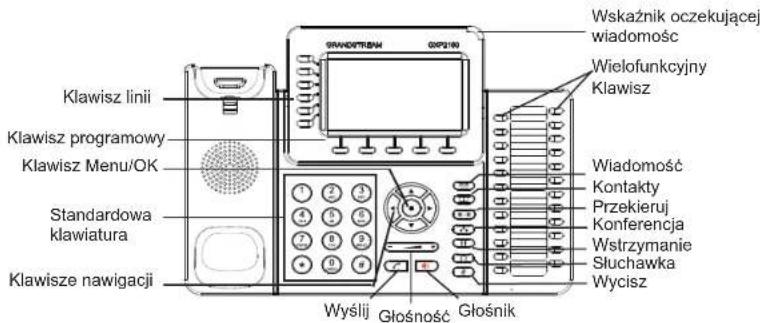

Wskazówki dotyczące za pomocą klawiatury:

Klawisz linii Klawisz programowy Klawisz Menu/OK Standardowa klawiatura Klawisze nawigacji Wskaźnik oczekującej wiadomość Wielofunkcyjny Klawisz Wiadomość Kontakty Przekieruj Konferencja Wstrzymanie Słuchawka Wycisz Wyślij Głośność Głośnik

1. Aby uzyskać dostęp do MENU, naciśnij przycisk MENU okrągłe.
2. Poruszać się po menu za pomocą przycisków góra/dół i lewo/prawo.
3. Naciśnij przycisk okrągły przycisk MENU, aby potwierdzić wybór menu.
4. Telefon automatycznie wychodzi z MENU w przypadku przychodzącego połączenia lub jeżeli słuchawka zostaje podniesiona oraz po 60 sekundach nieaktywności.

KONFIGURACJA TELEFONU:

Skonfigurować GXP2160 za pomocą przeglądarki sieci Web:

1. Upewnij się, telefon jest włączony i podłączony do Internetu.
2. Naciśnij przycisk Góra aby zobaczyć adres IP.

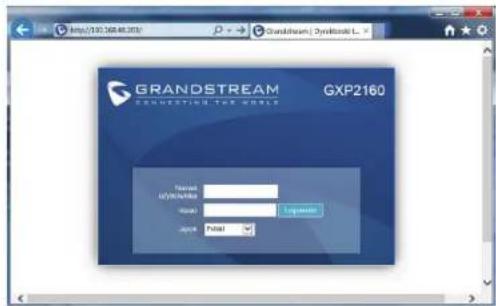

3. Przepisz adres IP telefonu do przeglądarki (zobacz rysunek po prawej).
4. domyślna nazwa użytkownika administratora i hasło to "admin"; Domyślna nazwa użytkownika końcowego użytkownika jest "użytkownika", a hasło jest "123".

Skonfigurować GXP2160 za pomocą klawiatury

1. Upewnij się, że telefon jest nieaktywny.
2. Naciśnij przycisk MENU, aby uzyskać dostęp do klawiatury MENU, aby skonfigurować telefon.
3. Wybierz MENU->telefon->SIP->konto, aby skonfigurować ustawienia ser-wera Proxy SIP, wychodzących Proxy, identyfikator użytkownika SIP, SIP Auth ID i hasło SIP.
4. Postępuj zgodnie z MENU opcje, aby skonfigurować podstawowe funkcje telefonu. Na przykład: adres IP, jeśli przy użyciu statycznego adresu IP. Aby uzyskać szczegółowe informacje proszę sprawdzić instrukcję obsługi GXP2160.
5. Skontaktuj się z twój ITSP (dostawca usług telefonii internetowej) dla ustawienia dodatkowe, które może być konieczne skonfigurowanie telefonu.

Uwaga: Aby uzyskać szczegółową instrukcję, należy ją pobrać ja z: http://www.Grandstream.com/support
