MANUAL DE UTILIZADOR KP001GZ MAKITA

▶ Fig.6: 1. Llave de tubo

▶ Fig.31: 1. Aspirador

Codo

▶ Fig.57: 1. Soporte de afilado 2. Cuchilla

Modelo: KP001G
Largura da superfície aplainada 82 mm
Profundidade da superfície aplainada 4 mm
Profundidade da superfície sobreposta 25 mm
Velocidade sem carga 15.000 min	-1
Comprimento total (com BL4040) 385 mm
Tensão nominal C.C. 36 V - 40 V máx.
Peso líquido 3,7 - 4,9 kg

- Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações estão sujeitas a alteração sem aviso prévio.

- As especificações e a bateria podem variar de país para país.

- O peso poderá diferir em função do acessório(s), incluindo a bateria. A combinação mais leve e mais pesada, de acordo com o Procedimento EPTA 01/2014, é apresentada na tabela.

Bateria e carregador aplicável

Bateria BL4020* / BL4025* / BL4040* / BL4050F / BL4080F	*: Bateria recomendada
Carregador DC40RA / DC40RB / DC40RC

• Algumas das baterias e carregadores listados acima poderão não estar disponíveis, dependendo da sua região de residência.

AVISO: Utilize apenas as baterias e carregadores listados acima. A utilização de quaisquer outras bate- s e carregadores pode causar ferimentos e/ou um incêndio.

Utilização a que se destina

A ferramenta serve para aplainar madeira.

Ruído

A característica do nível de ruído A determinado de acordo com a EN62841-2-14:

Nível de pressão acústica (LpA) : 90 dB (A)

Nível de potência acústica (LWA) : 98 dB (A)

Variabilidade (K): 3 dB (A)

NOTA: O(s) valor(es) da emissão de ruído indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

NOTA: O(s) valor(es) da emissão de ruído indicado(s) pode também ser utilizado na avaliação preliminar da exposição.

AVISO: Utilize protetores auriculares.

AVISO: A emissão de ruído durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada.

AVISO: Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento).

Vibração

Valor total da vibração (soma vetorial tri-axial) determinado de acordo com a EN62841-2-14:

Emissão de vibração (aₙ) : 4,3 m/s²

Variabilidade (K): 1,5 m/s²

NOTA: O(s) valor(es) total(ais) de vibração indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

NOTA: O(s) valor(es) total(ais) de vibração indicado(s) pode também ser utilizado na avaliação preliminar da exposição.

AVISO: A emissão de vibração durante a lização real da ferramenta elétrica pode diferir (s) valor(es) indicado(s), dependendo das for- s como a ferramenta é utilizada, especialmente tipo de peça de trabalho que é processada.

AVISO: Certifique-se de identificar as medidas segurança para proteção do operador que am baseadas em uma estimativa de exposição e condições reais de utilização (considerando las as partes do ciclo de operação, tal como ando a ferramenta está desligada e quando há a funcionar em marcha lenta além do tempo acionamento).

Declarações de conformidade

Apenas para os países europeus

As Declarações de conformidade estão incluídas no Anexo A deste manual de instruções.

AVISOS DE SEGURANÇA

Avisos gerais de segurança para ferramentas elétricas

AAVISO: Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. O não cumprimento de todas as instruções indicadas em baixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras referências.

O termo “ferramenta elétrica” nos avisos refere-se às ferramentas elétricas ligadas à corrente elétrica (com cabo) ou às ferramentas elétricas operadas por meio de bateria (sem cabo).

Avisos de segurança da plaina a bateria

1. Aguarde que o cortador pare antes de colocar a ferramenta em baixo. Um cortador rotativo exposto pode prender na superfície levando a possível perda de controlo e a ferimentos graves.
2. Utilize braçadeiras ou outra forma prática de fixar e suportar a peça de trabalho numa plataforma estável. Segurar a peça de trabalho com a mão ou contra o corpo deixa-a instável e pode levar a perda de controlo.
3. Os trapos, panos, cabos, cordas e outros semelhantes não devem ser deixados junto da área de trabalho.
4. Evite cortar pregos. Inspezione e remova todos os pregos da peça de trabalho antes da operação.
5. Utilize apenas lâminas afiadas. Manuseie as lâminas com extremo cuidado.
6. Certifique-se de que os pernos de instalação da lâmina estão bem apertados antes da operação.
7. Segure a ferramenta firmemente com as duas mãos.
8. Mantenha as mãos afastadas das peças rotativas.
9. Antes de utilizar a ferramenta numa peça de trabalho real, deixe-a a funcionar durante algum tempo. Verifique se existem vibrações ou movimentos irregulares que possam indicar má instalação ou uma lâmina mal equilibrada.

10. Certifique-se de que a lâmina não está em contacto com a peça de trabalho antes de o interruptor ser ligado.

11. Aguarde até a lâmina atingir a velocidade máxima antes de cortar.

12. Desligue sempre e espere que as lâminas parem completamente antes de ajustar a profundidade de corte.
13. Nunca leve o seu dedo até ao separador de aparas. O separador pode encravar quando cortar madeira húmida. Limpe as aparas com um pau.
14. Não deixe a ferramenta a funcionar. Opere a ferramenta apenas quando a tiver nas mãos.
15. Quando substituir as lâminas ou algumas peças do tambor, certifique-se de que substitui as peças em ambos os lados do tambor como um conjunto. Caso contrário, o desequilíbrio resultante provocará vibrações e uma menor vida útil da ferramenta.
16. Utilize apenas lâminas Makita especificadas neste manual.
17. Utilize sempre a máscara contra o pó/respirador correto relativamente ao material e à aplicação em que está a trabalhar.
18. Utilize a ferramenta numa condição estável. O funcionamento numa condição instável pode causar danos ou ferimentos.

GUARDE ESTAS INSTRUÇÕES.

AVISO: NÃO permita que o conforto ou a familiaridade com o produto (adquirido com o uso betido) substitua a adesão estrita às regras de segurança da ferramenta.

A MÁ INTERPRETAÇÃO ou o não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais graves.

Instruções de segurança importantes para a bateria

1. Antes de utilizar a bateria, leia todas as instruções e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria.
2. Não desmonte ou manipule a bateria. Pode resultar num incêndio, em calor excessivo ou numa explosão.
3. Se o tempo de funcionamento se tornar excessivamente curto, pare o funcionamento imediatamente. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão.
4. Se entrar eletrólito nos seus olhos, lave-os com água e consulte imediatamente um médico. Pode resultar em perca de visão.

5. Não coloque a bateria em curto-circuito:
   (1) Não toque nos terminais com qualquer material condutor.
   (2) Evite guardar a bateria juntamente com outros objetos metálicos tais como pregos, moedas, etc.
   (3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme fluxo de corrente, sobreaquecimento, possíveis queimaduras e mesmo estragar-se.

6. Não guarde nem utilize a ferramenta e a bateria em locais onde a temperatura pode atingir ou exceder 50 °C.

7. Não queime a bateria mesmo que esteja estragada ou completamente gasta. A bateria pode explodir no fogo.

8. Não pregue, corte, esmague, atire, deixe cair a bateria, nem bata a bateria contra um objeto rijo. Esta conduta pode resultar num incêndio, em calor excessivo ou numa explosão.

9. Não utilize uma bateria danificada.

10. As baterias de iões de lítio contidas na ferramenta são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos).

Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem.

Para preparação do artigo a ser expedido, é necessário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais detalhados.

Coloque fita-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa mover-se dentro da embalagem.

1. Quando eliminar a bateria, remova-a da ferramenta e elimine-a num local seguro. Siga os regulamentos locais relacionados com a eliminação de baterias.

2. Utilize as baterias apenas com os produtos especificados pela Makita. Instalar as baterias em produtos não-conformes poderá resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

3. Se a ferramenta não for utilizada durante um período de tempo prolongado, a bateria deve ser removida da ferramenta.

4. Durante e após a utilização, a bateria pode aquecer, o que pode provocar queimaduras ou queimaduras a baixa temperatura. Preste atenção ao manuseamento de baterias quentes.

5. Não toque no terminal da ferramenta imediatamente após a utilização, pois pode ficar suficientemente quente para provocar queimaduras.

6. Não permita a adesão de aparas, pó ou sujidade nos terminais, nos orifícios e nas ranhuras da bateria. Poderá fazer com que a ferramenta ou a bateria aqueça, incendeie, rebente e avarie, resultando em queimaduras ou ferimentos corporais.

7. A menos que a ferramenta suporte a utilização perto de linhas elétricas de alta tensão, não utilize a bateria perto de linhas elétricas de alta tensão. Pode resultar no mau funcionamento ou na avaria da ferramenta ou bateria.

8. Mantenha a bateria afastada das crianças. GUARDE ESTAS INSTRUÇÕES.

⚠ PRECAUÇÃO: Utilize apenas baterias genuínas da Makita. A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita.

Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja completamente descarregada. Pare sempre o funcionamento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.
2. Nunca carregue uma bateria completamente carregada. Carregamento excessivo diminui a vida útil da bateria.
3. Carregue a bateria à temperatura ambiente de 10 °C – 40 °C. Deixe que uma bateria quente arrefeça antes de a carregar.
4. Quando não utilizar a bateria, remova-a da ferramenta ou do carregador.
5. Carregue a bateria se não a utilizar durante um longo período de tempo (mais de seis meses).

Instruções de segurança importantes para a unidade sem fios

1. Não desmonte ou manipule a unidade sem fios.
2. Mantenha a unidade sem fios afastada das crianças. Se ocorrer a ingestão acidental, procure imediatamente cuidados médicos.
3. Utilize a unidade sem fios apenas com ferramentas Makita.
4. Não exponha a unidade sem fios à chuva ou a condições húmidas.
5. Não utilize a unidade sem fios em locais onde a temperatura excede 50 °C.
6. Não utilize a unidade sem fios em locais próximos de instrumentos médicos, tais como estimuladores cardíacos.
7. Não utilize a unidade sem fios em locais próximos de dispositivos automatizados. Se utilizada, os dispositivos automatizados podem desenvolver anomalias ou erros.
8. Não utilize a unidade sem fios em locais sob temperaturas altas ou locais nos quais possa ser gerada eletricidade estática ou ruído elétrico.
9. A unidade sem fios pode produzir campos eletromagnéticos (CEM) mas estes não são nocivos para o utilizador.
10. A unidade sem fios é um instrumento preciso. Tenha cuidado para não deixar cair a unidade sem fios nem bater nesta.

11. Evite tocar no terminal da unidade sem fios com as mãos desprotegidas ou com materiais metálicos.

12. Retire sempre a bateria do produto quando instalar a unidade sem fios.

13. Quando abrir a tampa da ranhura, evite o local no qual a poeira e a água podem entrar para a ranhura. Mantenha sempre a entrada da ranhura limpa.
14. Insira sempre a unidade sem fios na direção correta.
15. Não pressione o botão de ativação sem fios na unidade sem fios com demasiada força e/ou pressione o botão com um objeto com aresta afiada.
16. Feche sempre a tampa da ranhura quando utilizar a ferramenta.
17. Não remova a unidade sem fios da ranhura enquanto estiver a ser fornecida alimentação elétrica à ferramenta. Fazê-lo pode causar a anomalia da unidade sem fios.
18. Não remova o adesivo da unidade sem fios.
19. Não coloque qualquer adesivo na unidade sem fios.
20. Não deixe a unidade sem fios num local em que possa ser gerada eletricidade estática ou ruído elétrico.
21. Não deixe a unidade sem fios num local sujeito a calor intenso, tal como um veículo exposto ao sol.
22. Não deixe a unidade sem fios num local poeirento ou pulverulento ou num local onde possa ser gerado gás corrosivo.
23. A mudança súbita da temperatura pode molhar a unidade sem fios com condensação. Não utilize a unidade sem fios até que a condensação esteja completamente seca.
24. Quando limpar a unidade sem fios, limpe-a suavemente com um pano macio e seco. Não utilize benzina, diluente, massa lubrificante condutora ou similar.
25. Quando armazenar a unidade sem fios, guar-de-a na caixa fornecida ou num recipiente anti-estática.
26. Não insira quaisquer dispositivos diferentes da unidade sem fios Makita na ranhura na ferramenta.
27. Não utilize a ferramenta com a tampa da ranhura danificada. A entrada de água, poeira e sujidade na ranhura pode causar o mau funcionamento.
28. Não puxe e/ou torça a tampa da ranhura além do necessário. Recoloque a tampa se esta sair da ferramenta.
29. Substitua a tampa da ranhura se a perder ou danificar.

GUARDE ESTAS INSTRUÇÕES.

DESCRIÇÃO FUNCIONAL

PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a bateria foi retirada antes de regular ou verificar qualquer função na ferramenta.

Instalação ou remoção da bateria

PRECAUÇÃO: Desligue sempre a ferramenta antes de colocar ou retirar a bateria.
⚠️PRECAUÇÃO: Segure firmemente a ferramenta e a bateria quando instalar ou remover a bateria. Se não segurar firmemente a ferramenta e a bateria pode fazer com que escorreguem das suas mãos resultando em danos na ferramenta e na bateria e ferimentos pessoais.

▶ Fig.1: 1. Indicador vermelho 2. Botão 3. Bateria

Para retirar a bateria, deslize-a para fora da ferramenta enquanto desliza o botão na frente da bateria.

Para instalar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para a posição correta. Insira-a por completo até bloquear na posição correta com um pequeno clique. Se conseguir ver o indicador vermelho conforme apresentado na figura, não está completamente bloqueada.

PRECAUÇÃO: Instale sempre a bateria até ao fim, até deixar de ver o indicador vermelho.

Caso contrário, a bateria poderá cair da ferramenta acidentalmente e provocar ferimentos em si mesmo ou em alguém próximo.

PRECAUÇÃO: Não instale a bateria à força.

Se a bateria não deslizar facilmente é porque não foi colocada corretamente.

Sistema de proteção da ferramenta/bateria

A ferramenta está equipada com um sistema de proteção da ferramenta/bateria. Este sistema corta automaticamente a corrente para o motor para aumentar a vida da ferramenta e da bateria. A ferramenta para automaticamente durante o funcionamento se a ferramenta ou bateria for colocada mediante uma das seguintes condições:

Proteção contra sobrecarga

Quando a ferramenta/bateria é operada de uma forma que causa a absorção de uma corrente anormalmente alta, a ferramenta para automaticamente. Nesta situação, desligue a ferramenta e pare a aplicação que causou a sobrecarga da ferramenta. De seguida, ligue a ferramenta para reiniciar.

Proteção contra sobreaquecimento

Quando a ferramenta/bateria fica sobreaquecida, a ferramenta para automaticamente. Neste caso, deixe a ferramenta/bateria arrefecer antes de voltar a ligar a ferramenta.

Proteção contra descarga excessiva

Quando a capacidade da bateria não é suficiente, a ferramenta para automaticamente. Neste caso, retire a bateria da ferramenta e carregue-a.

Proteções contra outras causas

O sistema de proteção foi também concebido para outras causas que possam danificar a ferramenta e permite à ferramenta parar automaticamente. Tome todas as medidas que se seguem para eliminar as causas quando a ferramenta tiver parado ou interrompido temporariamente a operação.

1. Desligue a ferramenta e, em seguida, volte a ligá-la para reiniciar.
2. Carregue a(s) bateria(s) ou substitua-a(s) por bateria(s) recarregada(s).
3. Deixe a ferramenta e a(s) bateria(s) arrefecerem.

Se não for possível constatar qualquer melhoria através do restauro do sistema de proteção, contacte o centro de assistência Makita local.

Indicação da capacidade restante da bateria

Prima o botão de verificação na bateria para indicar a capacidade restante da bateria. As luzes indicadoras acendem durante alguns segundos.

▶ Fig.2: 1. Luzes indicadoras 2. Botão de verificação

Luzes indicadoras Capacidade			restante
Aceso Apagado A piscar
			75% a 100%
			50% a 75%
			25% a 50%
			0% a 25%
			Carregar a bateria.
			A bateria pode estar avariada.

NOTA: Dependendo das condições de utilização e da temperatura ambiente, a indicação pode ser ligeiramente diferente da capacidade real.

NOTA: A primeira luz indicadora (extremo esquerdo) pisca quando o sistema de proteção da bateria funciona.

Ajustar a profundidade de corte

⚠ PRECAUÇÃO: Desligue sempre e espere que as lâminas parem completamente antes de ajustar a profundidade de corte.

NOTA: Quando rodar o botão de ajuste da profundidade, certifique-se de que segura a pega firmemente com a outra mão.

A profundidade de corte pode ser ajustada rodando o botão de ajuste da profundidade na parte dianteira da ferramenta. Rode o botão para alinhar a seta com a profundidade de corte pretendida na régua de profundidade.

▶ Fig.3: 1. Botão de ajuste da profundidade 2. Seta 3. Régua de profundidade

Ação do interruptor

AVISO: Antes de colocar a bateria na ferra- menta, verifique sempre se o gatilho do interruptor funciona corretamente e volta para a posição "OFF" quando libertado.

AVISO: NUNCA tente anular o botão de desbloqueio dando-lhe pancadas para baixo nem por qualquer outro meio. Um interruptor com um botão de desbloqueio anulado pode resultar em operação não intencional e em ferimentos pessoais graves.

AVISO: NUNCA utilize a ferramenta se ela funcionar premindo apenas o gatilho, sem ter de carregar no botão de desbloqueio. Um interruptor que necessita de reparação pode resultar em operação não intencional e em ferimentos pessoais graves. Envie a ferramenta para um centro de assistência da Makita para receber uma reparação adequada ANTES de voltar a utilizá-la.

OBSERVAÇÃO: Não carregue a fundo o gatilho sem pressionar o botão de segurança. Esta ação pode estragar o interruptor.

Para evitar que o gatilho do interruptor seja puxado acidentalmente, existe o botão de desbloqueio. Para arrancar a ferramenta, pressione e mantenha pressionado o botão de desbloqueio e, em seguida, puxe o gatilho do interruptor. Solte o gatilho do interruptor para parar.

▶ Fig.4: 1. Gatilho do interruptor 2. Botão de desbloqueio

Pé

O pé salta para fora da base traseira quando levanta a ferramenta das superfícies de trabalho para evitar que as lâminas de plaina toquem diretamente na peça de trabalho. Tal evita danos acidentais nas lâminas de plaina quando não estiverem em utilização.

O pé volta a saltar para a base traseira sempre que coloca a base da ferramenta sobre as superfícies de trabalho.

▶ Fig.5: 1. Lâmina da plaina 2. Base traseira 3. Pé 4. Superfície de trabalho

Função de prevenção de reinício acidental

Se instalar a bateria ao mesmo tempo que puxa o gatilho do interruptor, a ferramenta não arranca. Para arrancar a ferramenta, solte o gatilho do interruptor e, em seguida, puxe novamente o gatilho do interruptor enquanto pressiona o botão de desbloqueio.

Função eletrónica

A ferramenta está equipada com as seguintes funções eletrónicas para operação fácil.

Travão elétrico

A ferramenta está equipada com um travão elétrico. Se a ferramenta consistentemente não parar rapidamente após a libertação do gatilho do interruptor, solicite a reparação da ferramenta no centro de assistência da Makita local.

Funcionalidade de arranque suave

A função de arranque suave minimiza o choque de arranque e faz com que a ferramenta arranque suavemente.

MONTAGEM

APRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de executar qualquer trabalho na ferramenta.

Armazenamento da chave de caixa

Quando não estiver a ser usada, guarde a chave de caixa conforme ilustrado na figura para evitar que se perca.

▶ Fig.6: 1. Chave de caixa

APRECAUÇÃO: Aperte os pernos de instalação da lâmina com cuidado quando fixar as lâminas de plaina na ferramenta. Verifique sempre se estes estão firmemente apertados. Deixar um perno de instalação solto pode ser perigoso.

⚠PRECAUÇÃO: Manuseie as lâminas de plaina com extremo cuidado. Utilize luvas ou trapos para proteger os dedos ou as mãos quando remover e instalar as lâminas de plaina.

⚠PRECAUÇÃO: Utilize apenas a chave Makita fornecida para remover e instalar as lâminas de plaina. O não cumprimento desta indicação pode resultar em aperto excessivo ou aperto insuficiente dos pernos de instalação. Tal pode provocar ferimentos.

OBSERVAÇÃO: Para instalar as lâminas da plaina, limpe todas as aparas ou matérias estranhas coladas ao tambor ou às lâminas da plaina. Utilize lâminas da plaina com as mesmas dimensões e pesos; caso contrário, resultará em oscilação/vibração do tambor provocando uma ação de aplainamento fraca e a quebra da ferramenta.

Para ferramentas com lâminas de plaina convencionais

NOTA: Está montado um par de lâminas de plaina no tambor. Repita os seguintes procedimentos para cada lâmina da plaina.

Remover as lâminas de plaina convencionais

1. Desaperte os pernos de instalação do tambor com a chave de caixa fornecida.
2. Desmonte a chapa do tambor e a lâmina da plaina convencional (com chapa de ajuste) do tambor.

▶ Fig.7: 1. Perno de instalação 2. Chapa do tambor 3. Lâmina convencional (com chapa de ajuste) 4. Tambor
3. Desaperte os parafusos da lâmina da plaina convencional e, em seguida, remova a chapa de ajuste.
▶ Fig.8: 1. Parafusos 2. Lâmina da plaina convencional 3. Chapa de ajuste

Instalar as lâminas de plaina convencionais

1. Coloque uma lâmina da plaina convencional no calibre da lâmina, alinhando o respetivo bordo cortante ao longo da parede de guia no calibre da lâmina horizontalmente.
   ▶ Fig.9: 1. Lâmina da plaina convencional 2. Calibre da lâmina 3. Bordo cortante 4. Parede de guia

2. Coloque a chapa de ajuste sobre a lâmina da plaina convencional e, em seguida, aperte ligeiramente os parafusos.

3. Empurre a chapa de ajuste para a frente até a respetiva guia de posicionamento encaixar clara e totalmente ao longo da parede lateral traseira do calibre da lâmina.
4. Segure a chapa de ajuste onde se encontra e aperte os parafusos para a fixar no devido lugar.

▶ Fig.10: 1. Chapa de ajuste 2. Lâmina da plaina convencional 3. Parafuso 4. Guia de posicionamento 5. Parede lateral traseira 6. Calibre da lâmina

1. Limpe todas as aparas de madeira e matérias estranhas que tenham aderido ao tambor e à lâmina da plaina convencional.
2. Faça deslizar a guia de posicionamento da chapa de ajuste para a ranhura de guia no tambor e, em seguida, coloque a chapa do tambor sobre a lâmina da plaina convencional (com chapa de ajuste).
3. Aperte em cruz todos os pernos de instalação de forma uniforme com a chave de caixa.

▶ Fig.11: 1. Guia de posicionamento 2. Chapa de ajuste 3. Ranhura de guia 4. Tambor 5. Chapa do tambor 6. Lâmina da plaina convencional 7. Perno de instalação

Para ferramentas com minilâminas de plaina

NOTA: Está montado um par de lâminas de plaina no tambor. Repita os seguintes procedimentos para cada lâmina da plaina.

Remover as minilâminas de plaina

1. Desaperte os pernos de instalação uma volta com a chave de caixa fornecida.

▶ Fig.12: 1. Perno de instalação 2. Chave de caixa

1. Faça deslizar a minilâmina da plaina para fora do tambor pressionando uma extremidade da lâmina para fora a partir do lado da tampa da correia.

▶ Fig.13: 1. Minilâmina da plaina 2. Tambor 3. Tampa da correia 4. Pega em T da chave de caixa

NOTA: Utilize as extremidades da pega em T da chave de caixa para fazer deslizar a minilâmina da plaina para fora para uma operação e uma manutenção mais seguras.

Instalar as minilâminas de plaina

1. Limpe todas as aparas de madeira e matérias estranhas que tenham aderido ao tambor e à minilâmina da plaina.
2. Faça deslizar uma minilâmina da plaina para diante entre o tambor e a chapa de assentamento pressionando uma extremidade da lâmina para dentro a partir do lado oposto à tampa da correia.
3. Aperte em cruz todos os pernos de instalação de forma uniforme com a chave de caixa.

▶ Fig.14: 1. Minilâmina da plaina 2. Tambor 3. Chapa de assentamento 4. Tampa da correia 5. Perno de instalação 6. Chave de caixa

Calibração da minilâmina da plaina

Efetue uma calibração nas lâminas de plaina em intervalos regulares para otimizar a eficiência do trabalho.

1. Desaperte os pernos de instalação uma volta com a chave de caixa fornecida.
2. Faça deslizar a minilâmina da plaina para fora do tambor pressionando uma extremidade da lâmina para fora a partir do lado da tampa da correia.
3. Desaperte os pernos de instalação do tambor com a chave de caixa.
4. Desmonte a chapa do tambor e a chapa de assentamento (com chapa de ajuste) do tambor.

▶ Fig.15: 1. Perno de instalação 2. Chapa do tambor 3. Chapa de assentamento (com chapa de ajuste) 4. Tambor

1. Desaperte os parafusos na chapa de assentamento uma volta para desengatar a chapa de ajuste.

▶ Fig.16: 1. Parafusos 2. Chapa de assentamento 3. Chapa de ajuste

1. Limpe todas as aparas de madeira e matérias estranhas que tenham aderido à chapa de assentamento (com chapa de ajuste) e à minilâmina da plaina.
2. Coloque a minilâmina da plaina no calibre da lâmina, alinhando o respetivo bordo cortante ao longo da parede de guia no calibre da lâmina horizontalmente.
3. Coloque a chapa de assentamento (com chapa de ajuste) sobre a minilâmina da plaina, alinhando as estrias de guia na chapa de assentamento com as ranhuras de guia na minilâmina da plaina.

▶ Fig.17: 1. Minilâmina da plaina 2. Calibre da lâmina 3. Bordo cortante 4. Parede de guia 5. Chapa de assentamento (com chapa de ajuste) 6. Estria de guia 7. Ranhura de guia

1. Empurre a chapa de ajuste para a frente até a respetiva guia de posicionamento encaixar clara e totalmente ao longo da parede lateral traseira do calibre da lâmina.
2. Segure a chapa de ajuste onde se encontra e aperte os parafusos para a fixar no devido lugar.

▶ Fig.18: 1. Chapa de ajuste 2. Chapa de assentamento 3. Parafuso 4. Guia de posicionamento 5. Parede lateral traseira 6. Calibre da lâmina

1. Faça deslizar a guia de posicionamento da chapa de ajuste para a ranhura de guia no tambor e, em seguida, coloque a chapa do tambor sobre a chapa de assentamento (com chapa de ajuste).
   ▶ Fig.19: 1. Guia de posicionamento 2. Chapa de ajuste 3. Ranhura de guia 4. Tambor 5. Chapa do tambor 6. Chapa de assentamento 7. Perno de instalação
2. Aperte ligeiramente os pernos de instalação e faça deslizar a minilâmina da plaina para diante entre o tambor e a chapa de assentamento pressionando uma extremidade da lâmina para dentro a partir do lado oposto à tampa da correia.
3. Aperte em cruz todos os pernos de instalação de forma uniforme com a chave de caixa.

▶ Fig.20: 1. Minilâmina da plaina 2. Tambor 3. Chapa de assentamento 4. Tampa da correia 5. Perno de instalação 6. Chave de caixa

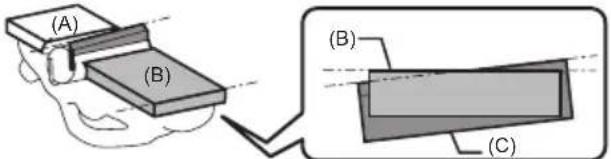

Definições da lâmina da plaina

A superfície a aplainar ficará áspera e irregular, a menos que as lâminas de plaina estejam instaladas adequadamente e de forma segura.

Instale as lâminas de plaina corretamente de modo que os bordos cortantes assentem num ângulo reto, num nível absoluto com a linha de base traseira, e exatamente paralelos à base da plaina. Leia os exemplos apresentados na tabela para obter as definições adequadas.

Superfície de aplainamento Colocação da lâmina Causa
Colocação correta		Os bordos cortantes assentam num nível com a linha de base traseira e passam lado a lado e paralelos à base da plaina.
Goivadura no início		Os bordos cortantes não atingem a linha de base traseira.
Goivadura no fim		Os bordos cortantes ultrapas-sam a linha de base traseira.
Inclinação na superfície		Os bordos cortantes assentam lado a lado e não paralelos à base da plaina.
(A): Base dianteira (Sapata ajustável)(B): Base traseira (Sapata fixa)(C): Lâmina da plaina

1. Pouse a ferramenta com a tampa da correia virada para cima.
2. Monte a régua de guia no devido lugar fixando-a com o parafuso de orelhas no orifício de montagem no lado da cabeça da ferramenta.

▶ Fig.21: 1. Tampa da correia 2. Régua de guia 3. Parafuso de orelhas 4. Orifício de montagem

1. Faça deslizar a guia paralela para dentro e para fora para a largura de aplainamento pretendida e, em seguida, aperte o parafuso de orelhas para a fixar na posição requerida.

▶ Fig.22: 1. Guia paralela 2. Parafuso de orelhas

Instalar a guia de profundidade

1. Pouse a ferramenta com a tampa da correia virada para baixo.
2. Monte a guia de profundidade no devido lugar fixando-a com a anilha e o parafuso de orelhas no orifício de montagem no lado da cabeça da ferramenta.

▶ Fig.23: 1. Tampa da correia 2. Guia de profundidade 3. Anilha 4. Parafuso de orelhas 5. Orifício de montagem

1. Faça deslizar a guia de profundidade para cima e para baixo para a profundidade de aplainamento pretendida e, em seguida, aperte o parafuso de orelhas para a fixar na posição requerida.
   ▶ Fig.24: 1. Guia de profundidade 2. Parafuso de orelhas

Instalar as réguas de chanfragem

Acessório opcional

1. Pouse a ferramenta com a base dianteira virada para cima.
2. Prenda as guias paralelas nos braços de montagem, alinhando as projeções nos braços com as fendas de guia nas guias paralelas, e fixe-as com as anilhas e os parafusos de orelhas.
3. Monte as réguas de chanfragem (conjuntos de guias paralelas e braços de montagem) no devido lugar fixando-as com os parafusos de orelhas nos orifícios de montagem em ambos os lados da cabeça da ferramenta.

▶ Fig.25: 1. Base dianteira 2. Guia paralela 3. Braço de montagem 4. Projeção 5. Fenda de guia 6. Anilha 7. Parafuso de orelhas 8. Orifício de montagem

1. Faça deslizar as guias paralelas para dentro e para fora para o intervalo de chanfragem pretendido e, em seguida, aperte os parafusos de orelhas para as fixar na posição requerida.

▶ Fig.26: 1. Guia paralela 2. Parafuso de orelhas

Extração de poeiras e aparas de madeira

Podem ser libertadas poeiras e aparas de madeira do lado esquerdo ou do lado direito das aberturas de descarga. Cubra uma das aberturas de descarga no lado oposto à direção de extração de poeiras preferencial com o batente.

Para desprender o batente da abertura de descarga, rode o batente para a pega ligeiramente para desengatar o bloqueio e, em seguida, desmonte-o.

▶ Fig.27: 1. Batente 2. Pega

No que diz respeito à instalação, insira o batente diretamente numa das aberturas alinhando a ranhura de bloqueio no batente com a projeção de guia na abertura até bloquear no devido lugar.

▶ Fig.28: 1. Batente 2. Ranhura de bloqueio 3. Projeção de guia

Saco para pó

Acessório opcional

Prenda o saco para pó numa das aberturas de descarga e pressione firmemente até ao fim. Certifique-se de que o saco para pó está firmemente colocado sobre a abertura cónica de modo a não sair durante a operação.

▶ Fig.29: 1. Saco para pó 2. Abertura de descarga
Quando o saco para pó se encontrar meio cheio, remova-o da ferramenta e retire o fixador. Evvazie o saco para pó. Bata ligeiramente no saco para pó para remover as partículas aderentes no interior, o que pode dificultar a posterior recolha.

▶ Fig.30: 1. Fixador

NOTA: Se ligar um aspirador Makita a esta ferra- menta, é possível realizar operações mais eficientes e mais limpas.

Ligar um aspirador

Quando pretender efetuar uma operação de aplainamento limpa, ligue um aspirador Makita à sua ferramenta. Ligue uma mangueira do aspirador a uma das aberturas de descarga conforme ilustrado na figura.

▶ Fig.31: 1. Aspirador

Cotovelo

Acessório opcional

Utilize um cotovelo de extração de poeiras para condensar o fluxo de ar de extração nos ângulos preferenciais para um ambiente de trabalho mais limpo. Prenda o cotovelo numa das aberturas de descarga e pressione firmemente até ao fim.

▶ Fig.32: 1. Cotovelo

OPERAÇÃO

⚠ PRECAUÇÃO: Segure firmemente a ferramenta com uma mão na pega do interruptor e a outra mão no botão de ajuste da profundidade quando utilizar a ferramenta.

Operação de aplainar

1. Segure firmemente a ferramenta com as duas mãos, uma mão na pega do interruptor e a outra mão no botão de ajuste da profundidade.
2. Coloque a base dianteira da ferramenta de forma plana sobre a superfície da peça de trabalho sem que as lâminas de plaina façam qualquer contacto.
3. Ligue a ferramenta e aguarde até esta atingir a velocidade máxima.
4. Mova gentilmente a ferramenta para a frente, aplicando ligeiramente mais pressão descendente no botão de ajuste da profundidade no início de modo a manter toda a base da plaina nivelada e plana com a superfície da peça de trabalho.
   ▶ Fig.33
5. Tenha cuidado para aplicar uniformemente pressão sobre a superfície da peça de trabalho no meio da operação e empurre a ferramenta continuamente para a frente.
   ▶ Fig.34
   NOTA: Equilibre a pressão manual entre a pega do interruptor e o botão de ajuste da profundidade de modo que as bases dianteira e traseira entrem em contacto com a superfície da peça de trabalho.
6. Aplique um maior controlo na pega do interruptor para evitar a ultrapassagem no final de uma passagem, uma vez que a base dianteira irá cair da superfície da peça de trabalho.
   ▶ Fig.35

NOTA: O aplainamento pode ser mais fácil se posicionar a peça de trabalho numa ligeira inclinação para a frente de modo a aliviar a pressão para seguirar a ferramenta durante a operação.

NOTA: Ajuste a velocidade e a profundidade de corte para os acabamentos de superfície pretendidos.

Para um acabamento grosseiro, defina uma profundidade de corte suficientemente profunda na peça de trabalho.

Para um acabamento cuidado e delicado, pressione lentamente a ferramenta com uma profundidade de corte superficial e efetue mais passagens.

Utilize a régua de guia para efetuar um corte em degraus conforme apresentado na figura.

1. Instale a régua de guia e a guia de profundidade na ferramenta e fixe-as com as anilhas e os parafusos de orelhas.

2. Ajuste a guia de profundidade para a profundidade de sobreposição e fixe-a no devido lugar com o parafuso de orelhas.

3. Desenhe uma linha de corte na peça de trabalho e alinhe a extremidade da lâmina com a linha de corte.

▶ Fig.37: 1. Extremidade da lâmina 2. Linha de corte 3. Guia de profundidade 4. Parafuso de orelhas

NOTA: Certifique-se de que a extremidade da lâmina sobressai da extremidade lateral do tambor em 1,6 mm - 1,8 mm para a sobreposição. (Consulte "A" na seguinte figura.)

* Pode optar por deixar a extremidade da lâmina sobressair da extremidade lateral da base dianteira em 0,2 mm - 0,4 mm. (Consulte "B" na seguinte figura.)

▶ Fig.38: 1. Extremidade da lâmina 2. Extremidade lateral do tambor 3. Extremidade lateral da base dianteira

1. Faça deslizar a guia paralela para dentro na régua de guia até entrar em contacto com a parede lateral da peça de trabalho. Em seguida, fixe-a no devido lugar com o parafuso de orelhas.

▶ Fig.39: 1. Régua de guia 2. Guia paralela 3. Parede lateral 4. Parafuso de orelhas

1. Efetue a operação de aplainamento movendo a ferramenta com toda a guia paralela a deslizar ao longo da parede lateral da peça de trabalho.

NOTA: O alcance dos comprimentos da placa de guia pode ser estendido juntando um pedaço de madeira suplementar aos orifícios de fixação na placa de guia.

▶ Fig.40: 1. Pedaço de madeira suplementar 2. Orifícios de fixação

Chanfragem

▶ Fig.41

Utilize as ranhuras em "V" cortadas na base dianteira para efetuar um corte chanfrado conforme apresentado na figura.

Efetue a operação de aplainamento movendo a ferramenta alinhando uma das três ranhuras em "V" na base dianteira com o bordo de canto da peça de trabalho.

▶ Fig.42: 1. Ranhura em V (porção média de chanfragem) 2. Ranhura em V (porção pequena de chanfragem) 3. Ranhura em V (porção grande de chanfragem)

Utilizar as réguas de chanfragem

Acessório opcional

1. Faça deslizar as guias paralelas para dentro nas réguas de chanfragem até entrarem em contacto com as paredes de canto da peça de trabalho.
2. Fixe as guias paralelas no devido lugar com os parafusos de orelhas.
3. Efetue a operação de aplainamento movendo a ferramenta com todas as guias paralelas a deslizar ao longo das paredes de canto da peça de trabalho.

▶ Fig.43: 1. Régua de chanfragem 2. Guias paralelas 3. Parafuso de orelhas

NOTA: Para chanfros grandes, efetue mais passagens de aplainamento, a começar pela chanfragem reduzida até à chanfragem maior, conforme apresentado na figura.

▶ Fig.44: 1. Extremidade da régua de chanfragem 2. Chanfragem reduzida 3. Chanfragem grande

FUNÇÃO DE ATIVAÇÃO SEM FIOS

O que pode fazer com a função de ativação sem fios

A função de ativação sem fios possibilita um funcionamento limpo e confortável. Ao ligar um aspirador suportado à ferramenta, pode utilizar o aspirador automaticamente juntamente com o funcionamento por interruptor da ferramenta.

▶ Fig.45

Para utilizar a função de ativação sem fios, prepare os seguintes itens:

• Uma unidade sem fios (acessório opcional)
• Um aspirador que suporta a função de ativação sem fios

A vista geral da definição da função de ativação sem fios é a seguinte. Consulte cada secção para obter os procedimentos detalhados.

1. Instalar a unidade sem fios
2. Registo da ferramenta para o aspirador
3. Iniciar a função de ativação sem fios

Instalar a unidade sem fios

Acessório opcional

⚠PRECAUÇÃO: Coloque a ferramenta num superfície plana e estável quando instalar a unidade sem fios.

OBSERVAÇÃO: Limpe a poeira e a sujidade da ferramenta antes de instalar a unidade sem fios. A poeira ou a sujidade podem causar o mau funcionamento caso entrem na ranhura da unidade sem fios.

OBSERVAÇÃO: Para evitar o mau funcionamento causado pela estática, toque num material de descarga estática, tal como uma peça metálica da ferramenta, antes de pegar na unidade sem fios.

OBSERVAÇÃO: Quando instalar a unidade sem fios, certifique-se sempre de que a unidade sem fios é inserida na direção correta e que a tampa está completamente fechada.

1. Abra a tampa da ferramenta conforme ilustrado na figura.

▶ Fig.46: 1. Tampa

1. Insira a unidade sem fios na ranhura e feche a tampa, em seguida.

Quando inserir a unidade sem fios, alinhe as projeções com as partes encaixadas na ranhura.

▶ Fig.47: 1. Unidade sem fios 2. Projeção 3. Tampa 4. Parte encaixada

Quando remover a unidade sem fios, abra a tampa lentamente. Os ganchos na parte traseira da tampa elevam a unidade sem fios à medida que puxa a tampa para cima.

▶ Fig.48: 1. Unidade sem fios 2. Gancho 3. Tampa Após remover a unidade sem fios, guarde-a na caixa fornecida ou num recipiente anti-estática.

OBSERVAÇÃO: Utilize sempre os ganchos da parte traseira da tampa quando remover a unidade sem fios. Se os ganchos não agarrarem a unidade sem fios, feche a tampa completamente e volte a abri-la lentamente.

Registo da ferramenta para o aspirador

NOTA: O aspirador Makita que suporta a função de ativação sem fios é necessário para o registo da ferramenta.

NOTA: Conclua a instalação da unidade sem fios na ferramenta antes de iniciar o registo da ferramenta.

NOTA: Durante o registo da ferramenta, não puxe o gatilho do interruptor ou ligue o interruptor de alimentação do aspirador.

NOTA: Consulte também o manual de instruções do aspirador.

Se pretender ativar o aspirador juntamente com o funcionamento por interruptor da ferramenta, conclua primeiramente o registo da ferramenta.

1. Instale as baterias no aspirador e na ferramenta.
2. Regule o interruptor do modo de espera no aspirador para "AUTO".

▶ Fig.49: 1. Interruptor do modo de espera

1. Pressione o botão de ativação sem fios do aspirador durante 3 segundos até a lâmpada de ativação sem fios piscar a verde. Em seguida, pressione o botão de ativação sem fios da ferramenta da mesma forma.

▶ Fig.50: 1. Botão de ativação sem fios 2. Lâmpada de ativação sem fios

Se o aspirador e a ferramenta forem ligados com sucesso, as lâmpadas de ativação sem fios acendem a verde durante 2 segundos e começam a piscar a azul.

NOTA: As lâmpadas de ativação sem fios acabam de piscar a verde após decorridos 20 segundos. Pressione o botão de ativação sem fios da ferramenta enquanto a lâmpada de ativação sem fios do aspirador estiver a piscar. Se a lâmpada de ativação sem fios não piscar a verde, pressione o botão de ativação sem fios por breves instantes e mantenha-o pressionado novamente.

NOTA: Quando realizar dois ou mais registos da ferramenta para um aspirador, conclua o registo da ferramenta um por um.

Iniciar a função de ativação sem fios

NOTA: Conclua o registo da ferramenta para o aspirador antes de realizar a ativação sem fios.

NOTA: Consulte também o manual de instruções do aspirador.

Após registar uma ferramenta para o aspirador, o aspirador funciona automaticamente com o funcionamento por interruptor da ferramenta.

1. Instale a unidade sem fios na ferramenta.
2. Ligue a mangueira do aspirador à ferramenta.

▶ Fig.51

1. Regule o interruptor do modo de espera no aspirador para "AUTO".
   ▶ Fig.52: 1. Interruptor do modo de espera
2. Pressione o botão de ativação sem fios da ferramenta por breves instantes. A lâmpada de ativação sem fios pisca a azul.
   ▶ Fig.53: 1. Botão de ativação sem fios 2. Lâmpada de ativação sem fios
3. Ligue a ferramenta. Verifique se o aspirador funciona enquanto a ferramenta está a funcionar.

Para parar a ativação sem fios do aspirador, pressione o botão de ativação sem fios da ferramenta.

NOTA: A lâmpada de ativação sem fios da ferramenta para de piscar a azul quando não ocorre qualquer utilização durante 2 horas. Neste caso, regule o interruptor do modo de espera do aspirador para "AUTO" e pressione novamente o botão de ativação sem fios da ferramenta.

NOTA: O aspirador inicia/para com um atraso. Ocorre um atraso temporal quando o aspirador deteta o funcionamento por interruptor da ferramenta.

NOTA: A distância de transmissão da unidade sem fios poderá variar em função do local e das circunstâncias envolventes.

NOTA: Quando duas ou mais ferramentas forem registadas para um aspirador, o aspirador poderá iniciar o seu funcionamento mesmo que não ligue a ferramenta devido ao facto de outro utilizador estar a utilizar a função de ativação sem fios.

Descrição do estado da lâmpada de ativação sem fios

▶ Fig.54: 1. Lâmpada de ativação sem fios

A lâmpada de ativação sem fios exibe o estado da função de ativação sem fios. Consulte a tabela seguinte para obter o significado do estado da lâmpada.

Estado Lâmpada de ativação sem fios Descrição
Modo de espera	Azul			2 horas	A ativação sem fios do aspirador está disponível. A lâmpada desliga automaticamente quando o aspirador não é utilizado durante 2 horas.
				Quando a ferramenta estiver a funcionar.	A ativação sem fios do aspirador está disponível e a ferramenta está a funcionar.
Registo da ferramenta	Verde			20 segundos	Preparado para o registo da ferramenta. A aguardar o registo pelo aspirador.
				2 segundos	O registo da ferramenta foi concluído. A lâmpada de ativação sem fios começa a piscar a azul.
Cancelar o registo da ferramenta	Vermelho			20 segundos	Preparado para o cancelamento do registo da ferramenta. A aguardar o cancelamento pelo aspirador.
				2 segundos	O cancelamento do registo da ferramenta foi concluído. A lâm-pada de ativação sem fios começa a piscar a azul.
Outros Vermelho				3 segundos	A alimentação elétrica é fornecida à unidade sem fios e a função de ativação sem fios é iniciada.
		Desligada - - A ativação sem fios do aspirador é interrompida.

Cancelar o registo da ferramenta para o aspirador

Realize o procedimento seguinte quando cancelar o registo da ferramenta para o aspirador.

1. Instale as baterias no aspirador e na ferramenta.
2. Regule o interruptor do modo de espera no aspirador para "AUTO".

▶ Fig.55: 1. Interruptor do modo de espera

1. Pressione o botão de ativação sem fios do aspirador durante 6 segundos. A lâmpada de ativação sem fios pisca a verde e fica vermelha, em seguida. Seguidamente, pressione o botão de ativação sem fios da ferramenta da mesma forma.
   ▶ Fig.56: 1. Botão de ativação sem fios 2. Lâmpada de ativação sem fios

Se o cancelamento for realizado com sucesso, as lâmpadas de ativação sem fios acendem a vermelho durante 2 segundos e começam a piscar a azul.

NOTA: As lâmpadas de ativação sem fios acabam de piscar a vermelho após decorridos 20 segundos. Pressione o botão de ativação sem fios da ferra- menta enquanto a lâmpada de ativação sem fios do aspirador estiver a piscar. Se a lâmpada de ativação sem fios não piscar a vermelho, pressione o botão de ativação sem fios por breves instantes e mantenha-o pressionado novamente.

Resolução de problemas para a função de ativação sem fios

Antes de pedir uma reparação, realize primeiro a sua própria inspeção. Se encontrar um problema que não esteja explicado no manual, não tente desmontar a ferramenta. Em vez disso, peça as reparações nos centros de assistência técnica autorizados da Makita, usando sempre peças de substituição da Makita.

Estado da anomalia Causa provável	(avaria) Correção
A lâmpada de ativação sem fios não acende/pisca.	A unidade sem fios não está instalada na ferramenta.A unidade sem fios está instalada incorretamente na ferramenta.	Instale a unidade sem fios corretamente.
	O terminal da unidade sem fios e/ou a ranhura estão sujos.	Limpe delicadamente a poeira e a sujidade do terminal da unidade sem fios e limpe a ranhura.
	O botão de ativação sem fios da ferramenta não foi pressionado.	Pressione o botão de ativação sem fios da ferramenta por breves instantes.
	O interruptor do modo de espera do aspirador não está regulado para “AUTO”.	Regule o interruptor do modo de espera no aspirador para “AUTO”.
	Sem fornecimento de alimentação elétrica	Forneça alimentação elétrica à ferramenta e ao aspirador.
Não foi possível concluir o registo da ferramenta / o cancelamento do registo da ferramenta com sucesso.	A unidade sem fios não está instalada na ferramenta.A unidade sem fios está instalada incorretamente na ferramenta.	Instale a unidade sem fios corretamente.
	O terminal da unidade sem fios e/ou a ranhura estão sujos.	Limpe delicadamente a poeira e a sujidade do terminal da unidade sem fios e limpe a ranhura. Regule o interruptor do modo de espera no aspirador para “AUTO”.
	O interruptor do modo de espera do aspirador não está regulado para “AUTO”.	Forneca alimentação elétrica à ferramenta e ao aspirador.
	Sem fornecimento de alimentação elétrica	Forneca alimentação elétrica à ferramenta e ao aspirador.
	Funcionamento incorreto Pressione o botão de ativação sem fios por breves instantes e volte a realizar os procedimentos de registo da ferramenta/cancelamento.
	A ferramenta e o aspirador estão afastados um do outro (fora do alcance da transmissão).	Aproxime a ferramenta do aspirador. A distância máxima de transmissão é aproximadamente 10 m, contudo, poderá variar de acordo com as circunstâncias.
	Antes de terminar o registo/cancelamento da ferramenta;- o interruptor da ferramenta é ativado; ou - o botão de alimentação no aspirador é ativado.	Pressione o botão de ativação sem fios por breves instantes e volte a realizar os procedimentos de registo da ferramenta/cancelamento.
	Os procedimentos de registo da ferramenta para a ferramenta ou aspirador não foram concluídos.	Realize os procedimentos de registo da ferramenta para a ferramenta e para o aspirador ao mesmo tempo.
	Interferência radioelétrica por outros aparelhos que geram ondas de rádio de alta intensidade.	Mantenha a ferramenta e o aspirador afastados de aparelhos como dispositivos Wi-Fi e fornos microondas.
O aspirador não funciona juntamente com o funcionamento por interruptor da ferramenta.	A unidade sem fios não está instalada na ferramenta.A unidade sem fios está instalada incorretamente na ferramenta.	Instale a unidade sem fios corretamente.
	O terminal da unidade sem fios e/ou a ranhura estão sujos.	Limpe delicadamente a poeira e a sujidade do terminal da unidade sem fios e limpe a ranhura. Pressione o botão de ativação sem fios por breves instantes e certifique-se de que a lâmpada de ativação sem fios está a piscar a azul.
	O botão de ativação sem fios da ferramenta não foi pressionado.	Regule o interruptor do modo de espera no aspirador para “AUTO”.
	O interruptor do modo de espera do aspirador não está regulado para “AUTO”.	Realize o registo da ferramenta novamente.Se estiverem registadas mais de 10 ferramentas para o aspirador, a ferramenta registada mais cedo será cancelada automaticamente.
	Estão registadas mais de 10 ferramentas para o aspirador.	Realize o registo da ferramenta novamente.
	O aspirador apagou todos os registos da ferramenta.	Realize o registo da ferramenta novamente.
	Sem fornecimento de alimentação elétrica	Forneca alimentação elétrica à ferramenta e ao aspirador.
	A ferramenta e o aspirador estão afastados um do outro (fora do alcance da transmissão).	Aproxime a ferramenta do aspirador. A distância máxima de transmissão é aproximadamente 10 m, contudo, poderá variar de acordo com as circunstâncias.
	Interferência radioelétrica por outros aparelhos que geram ondas de rádio de alta intensidade.	Mantenha a ferramenta e o aspirador afastados de aparelhos como dispositivos Wi-Fi e fornos microondas.
Estado da anomalia Causa provável (avaria) Correção
O aspirador funciona enquanto a ferramenta não está a funcionar.	Outros utilizadores estão a utilizar a ativação sem fios do aspirador com as respetivas ferramentas.

MANUTENÇÃO

APRECAUÇÃO: Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de executar qualquer inspeção ou manutenção.

OBSERVAÇÃO: Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras.

Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita.

Limpar as aberturas de descarga de aparas

Limpe as aberturas de descarga de aparas regularmente.

Utilize ar comprimido para limpar as aberturas de descarga de aparas entupidas.

Afiar as lâminas

Apenas para lâminas de plaina convencionais

Mantenha sempre as lâminas de plaina afiadas para obter o melhor desempenho. Utilize o suporte de afiar (acessório opcional) para aperfeiçoar as extremidades da lâmina da plaina de modo seguro e eficaz.

▶ Fig.57: 1. Suporte de afiar 2. Lâmina

1. Solte as duas porcas de orelhas no suporte de afiar.
2. Faça deslizar as extremidades traseiras das lâminas de plaina para as ranhuras de montagem até ao fim com os bordos cortantes a afiar virados para baixo.
   ▶ Fig.58: 1. Suporte de afiar 2. Porca de orelhas 3. Lâmina 4. Bordo cortante 5. Ranhuras de montagem 6. Cabeça de perno
3. Aperte as porcas de orelhas para fixar as lâminas de plaina no devido lugar.
4. Mergulhe uma pedra de amolar em água durante 2 ou 3 minutos antes de afiar.
5. Segure firmemente o suporte de afiar e coloque gentilmente os bordos cortantes sobre a superfície da pedra de amolar.
6. Afie os bordos cortantes movendo o suporte de afiar para trás e para a frente.

▶ Fig.59

ACESSÓRIOS OPCIONAIS

A PRECAUÇÃO: Estes acessórios ou peças são recomendados para utilização com a ferramenta Makita especificada neste manual. A utilização de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os fins indicados.

Se necessitar de assistência para obter mais informações sobre estes acessórios, entre em contacto com o centro de assistência da Makita local.

• Lâmina da plaina de aço de alta velocidade
• Minilâmina da plaina
• Conjunto do suporte de afiar
• Conjunto do calibre da lâmina
• Conjunto da chapa de assentamento
• Conjunto da régua de guia
• Pedra de amolar
• Conjunto do saco para pó
  • Cotovelo
• Conjunto da régua de chanfragem
• Unidade sem fios
• Bateria e carregador genuínos da Makita

- Lâmina da plaina de carboneto de tungsténio (para uma vida útil da lâmina mais prolongada)

NOTA: Alguns itens da lista podem estar incluídos na embalagem da ferramenta como acessórios padrão. Eles podem variar de país para país.

SPECIFICATIONER
