BRUGSANVISNING KP001GZ MAKITA

Model: KP001G
Afhøvlingsbredde 82 mm
Afhøvlingsdybde 4 mm
Falsningsdybde 25 mm
Hastighed uden belastning 15.000 min	-1
Samlet længde (med BL4040) 385 mm
Mærkespænding D.C. Maks. 36 V - 40 V
Vægt 3,7 - 4,9 kg

• På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specifikationer blive ændret uden varsel.

- Vægten kan være anderledes afhængigt af tilbehøret, inklusive akkuen. Den letteste og tungeste kombination i henhold til EPTA-procedure 01/2014 er vist i tabellen.

Anvendelig akku og oplader

Akku BL4020* / BL4025* / BL4040* / BL4050F / BL4080F	*: Anbefalet batteri
Oplader DC40RA / DC40RB / DC40RC

• Nogle af de akkuer og opladere, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i.

ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere kan medføre personskade og/eller brand.

Tilsigtet anvendelse

Maskinen er beregnet til afhøvling af træ.

Støj

Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN62841-2-14: Lydtryksniveau ( L_pA ): 90 dB (A) Lydeffektniveau ( L_WA ): 98 dB (A) Usikkerhed (K): 3 dB (A)

BEMÆRK: De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

BEMÆRK: De(n) angivne støjemissionsværdi(er) kan også anvendes i en præliminær eksponeringsvurdering.

ADVARSEL: Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.

ADVARSEL: Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og när den kører i tomgang i tilgift til afbrydertiden).

Vibration

Vibrationens totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN62841-2-14: Arbejdstilstand: overfladeslibning Vibrationsemission ( a_n ): 4,3 m/s² Usikkerhed (K): 1,5 m/s²

BEMÆRK: De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

BEMÆRK: De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering.

ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.

ADVARSEL: Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden).

Overensstemmelseserklæringer

Kun for lande i Europa

Overensstemmelseserklæringerne er inkluderet i Bilag A i denne brugsanvisning.

SIKKERHEDSADVARSLER

Almindelige sikkerhedsregler for el-værktøj

ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med denne maskine. Forsømmelse af at overholde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

Ordet "el-værktøj" i advarslerne henviser til det netforsynede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj.

Sikkerhedsadvarsler for akku høvl

1. Vent, til skærehovedet er stoppet, før du sætter maskinen fra dig. Et blottet roterende skærehoved kan gribe fat i overfladen og forårsage risiko for tab af kontrollen og alvorlig personskade.
2. Brug skruetvinger eller en anden praktisk måde til at fastgøre og understøtte arbejdsemnet til en stabil platform. Hvis arbejdsemnet holdes i hånden eller mod kroppen, bliver det ustabilt, hvilket kan medføre, at du mister kontrollen.
3. Klude, tøj, ledninger, snore og lignende må aldrig ligge og flyde i arbejdsområdet.
4. Undgå at skære i søm. Se efter og fjern alle søm fra arbejdsemnet, før arbejdet påbegyndes.
5. Brug kun skarpe blade. Händter bladene yderst forsigtigt.
6. Sørg for, at boltene til montering af bladet er strammet forsvarligt før brugen.
7. Hold godt fast i maskinen med begge hænder.
8. Hold hænderne på afstand af roterende dele.
9. Lad maskinen køre et stykke tid, før den anvendes på et egentligt arbejdsemne. Se efter vibration eller rysten, der kan tyde på forkert montering eller et dårligt afbalanceret blad.
10. Kontroller, at bladet ikke er i kontakt med arbejdsemnet, før der tændes ved afbryderen.
11. Vent, til bladet når fuld hastighed, før der skæres.
12. Sluk altid, og vent, til bladene er helt stoppet, før der udføres justering af skæredybde.
13. Stik aldrig fingeren ind i spånrenden. Renden kan blive tilstoppet, när der skæres i fugtigt træ. Fjern spånerne med en pind.
14. Lad ikke maskinen ligge og køre. Brug kun maskinen, når den holdes i hænderne.

15. Når bladene eller nogle dele på tromlen udskiftes, skal du sørge for at udskifte delene på begge sider af tromlen som et sæt. Ellers kan den resulterende ubalance forårsage vibrationer og forkorte maskinens levetid.

16. Brug kun de Makita blade, der er angivet i denne manual.

17. Anvend altid korrekt støvmaske/åndedrætsværn til det materiale og den anvendelse, du arbejder med.
18. Betjen maskinen under stabile forhold. Betjening under ustabile forhold kan muligvis medføre personskade.

GEM DENNE BRUGSANVISNING.

ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes.

MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade.

Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater på (1) akku-opladeren, (2) akkuen og (3) produktet, som anvender akku.
2. Adskil eller ændr ikke akkuen. Det kan muligvis resultere i en brand, overdreven varme eller eksplosion.
3. Hold straks op med anvendelsen, hvis brugs- tiden er blevet stærkt afkortet. Fortsat anven- delse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.
4. Hvis De har fået elektrolytvæske i øjnene, skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.
5. Vær påpasselig med ikke at komme til at kortslutte akkuen:
   (1) Rør ikke ved terminalerne med noget ledende materiale.
   (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende.
   (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.
6. Opbevar og brug ikke maskinen og akkuen på steder, hvor temperaturen muligvis kan nå eller overstige 50 °C.
7. Lad være med at brænde akkuen, selv ikke i tilfælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.
8. Slå ikke søm i, skær ikke i, knus, kast, tab ikke akkuen og stød ikke akkuen mod en hård genstand. Sådan adfærd kan muligvis resultere i en brand, overdreven varme eller eksplosion.
9. Anvend ikke en beskadiget akku.
10. De indbyggede litium-ion-batterier er underlagt lovkrav vedrørende farligt gods. Ved kommerciel transport, f.eks. af tredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes.

Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuel mere detaljeret national lovgivning. Tape eller tildæk åbne kontakter, og pak batteriet på en måde, så det ikke kan flytte sig rundt i pakningen.

1. Når akkuen bortskaffes, skal du fjerne den fra maskinen og bortskaffe den på et sikkert sted. Følg de lokale love vedrørende bortskaffelsen af batterier.
2. Brug kun batterierne med de produkter, som Makita specificerer. Hvis batterierne installeres i ikke-kompatible produkter, kan det medføre brand, kraftig varme, eksplosion eller udsivning af elektrolyt.
3. Hvis maskinen ikke skal bruges i længere tid ad gangen, skal du fjerne batteriet fra maskinen.
4. Akkuen kan muligvis under og efter brug være varm, hvilket kan forårsage forbrændinger eller lavtemperaturforbrændinger. Vær påpasselig med håndtering af varme akkuer.
5. Rør ikke terminalen på maskinen straks efter brug, da den bliver varm nok til at forårsage forbrændinger.
6. Sørg for, at spåner, støv eller jord ikke sætter sig fast i akkuens terminaler, huller og riller. Det kan forårsage opvarmning, antændelse, sprængning og funktionsfejl i maskinen eller akkuen, hvilket kan medføre forbrændinger eller personskade.
7. Medmindre maskinen understøtter brugen i nærheden af elektriske højspændingsledninger, skal du ikke anvende akkuen i nærheden af elektriske højspændingsledninger. Det kan muligvis medføre funktionsfejl på eller nedbrud af maskinen eller akkuen.
8. Opbevar batteriet utilgængeligt for børn.

GEM DENNE BRUGSANVISNING.

⚠FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, personskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren.

Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt afladet. Stop altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøjeffekten er aftagende.
2. Genoplad aldrig en fuldt opladet akku. Overopladning vil afkorte akkuens levetid.
3. Oplad akkuen ved stuetemperatur ved 10 °C - 40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.
4. Når du ikke anvender akkuen, skal du fjerne den fra maskinen eller opladeren.
5. Oplad akkuen, hvis De ikke skal bruge den i længere tid (mere end seks måneder).

Vigtige sikkerhedsinstruktioner for trådløs enhed

1. Undlad at adskille eller ændre den trådløse enhed.
2. Opbevar den trådløse enhed utilgængeligt for små børn. Søg øjeblikkeligt læge, hvis den sluges ved et uheld.
3. Brug kun den trådløse enhed sammen med maskiner fra Makita.
4. Udsæt ikke den trådløse enhed for regn eller våde omgivelser.
5. Brug ikke den trådløse enhed på steder, hvor temperaturen overskrider 50 °C.
6. Brug ikke den trådløse enhed i nærheden af medicinske instrumenter som f.eks. pacemakere.
7. Brug ikke den trådløse enhed i nærheden af automatiske enheder. Hvis den bruges, kan automatiske enheder udvikle fejlfunktion eller fejl.
8. Undlad at betjene den trådløse enhed på steder med høje temperaturer eller steder, hvor der kan genereres statisk elektricitet eller elektrisk støj.
9. Den trådløse enhed kan frembringe elektromagnetiske felter (EMF), men de er ikke skadelige for brugeren.
10. Den trådløse enhed er et præcisionsinstrument. Undgå at tabe eller slå på den trådløse enhed.
11. Undgå at berøre terminalen på den trådløse enhed med de bare hænder eller metalliske materialer.
12. Tag altid batteriet ud af produktet, når den trådløse enhed monteres på det.
13. Når låget på åbningen åbnes, skal du undgå steder, hvor der kan komme støv eller vand ind i åbningen. Hold altid indgangen til åbningen ren.
14. Indsæt altid den trådløse enhed i den rigtige retning.
15. Undgå at trykke for hårdt på den trådløse aktiveringsknap på den trådløse enhed og/eller at trykke på knappen med en genstand med en skarp kant.
16. Luk altid låget på åbningen under brug.
17. Undlad at fjerne den trådløse enhed fra åbningen, när der er sluttet strøm til maskinen. Hvis du gør dette, kan det medføre funktionsfejl i den trådløse enhed.
18. Undlad at fjerne etiketten på den trådløse enhed.
19. Undlad at sætte nogen etiket på den trådløse enhed.
20. Lad ikke den trådløse enhed ligge på steder, hvor der kan genereres statisk elektricitet eller elektrisk støj.
21. Lad ikke den trådløse enhed ligge på steder, der er udsat for høj varme, for eksempel en bil, der står i solen.

22. Lad ikke den trådløse enhed ligge på et sted med støv eller pulver eller på et sted, hvor der kan udvikles ætsende gas.

23. En pludselig temperaturændring kan forårsage dug på den trådløse enhed. Brug ikke den trådløse enhed, før duggen er tørret helt bort.

24. Ved rengøring af den trådløse enhed skal den aftørres forsigtigt med en tør, blød klud. Brug ikke rensebenzin, fortynder, ledende fedtstof eller lignende.
25. Ved opbevaring af den trådløse enhed skal den opbevares i den medfølgende æske eller i en beholder, der er fri for statisk elektricitet.
26. Indsæt ikke andre enheder end den trådløse enhed fra Makita i åbningen på maskinen.
27. Undlad at bruge maskinen, hvis låget til åbningen er beskadiget. Vand, støv og snavs, der kommer ind i åbningen, kan forårsage fejlfunktion.
28. Undlad at trække og/eller vride låget til åbningen mere end nødvendigt. Sæt låget på igen, hvis det falder af maskinen.
29. Udskift låget til åbningen, hvis det bliver væk eller ødelægges.

GEM DISSE FORSKRIFTER.

FUNKTIONSBESKRIVELSE

⚠FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen.

Isætning eller fjernelse af akkuen

⚠FORSIGTIG: Sluk altid for værktøjet, før De monterer eller fjerner akkuen.
⚠FORSIGTIG: Hold værktøjet og akkuen fast ved montering eller fjernelse af akkuen. Hvis De ikke holder værktøjet og akkuen fast, kan de glide ud af hænderne på Dem og forårsage beskadigelse af værktøjet og akkuen eller personskade.

▶ Fig.1: 1. Rød indikator 2. Knap 3. Akku

Akkuen fjernes ved, at De trækker den ud af værktøjet, idet De skyder knappen på forsiden af akkuen i stilling.

For at montere akkuen skal du justere tungen på akkuen med rillen i huset og skubbe den på plads. Indsæt den hele vejen, indtil den låses på plads med et lille klik. Hvis du kan se den røde indikator, som vist i figuren, er den ikke helt låst.

⚠FORSIGTIG: Monter altid akkuen helt, indtil den røde indikator ikke længere er synlig. Hvis dette ikke gøres, kan den falde ud af værktøjet ved et uheld, hvorved De selv eller personer i nærheden kan komme til skade.
⚠FORSIGTIG: Brug ikke magt ved montering af akkuen. Hvis akkuen ikke glider på plads uden problemer, betyder det, at den ikke sættes i på korrekt vis.

Beskyttelsessystem til værktøj/batteri

Maskinen er udstyret med et beskyttelsessystem til maskinen/batteriet. Dette system afbryder automatisk strømmen til motoren for at forlænge maskinens og batteriets levetid. Maskinen stopper automatisk under brugen, hvis maskinen eller batteriet udsættes for et af følgende forhold:

Overbelastningsbeskyttelse

Når maskinen/batteriet betjenes på en måde, der får den/det til at bruge unormalt meget strøm, stopper maskinen automatisk. I denne situation skal du slukke for maskinen og stoppe den anvendelse, der fik maskinen til at blive overbelastet. Tænd derefter maskinen for at starte igen.

Beskyttelse mod overophedning

Hvis maskinen/batteriet er overophedet, stopper maskinen automatisk. Lad i så fald maskinen/batteriet køle ned, før der tændes for maskinen igen.

Beskyttelse mod overafladning

Når batteriladningen er utilstrækkelig, stopper maskinen automatisk. Tag i så fald akkuen ud af maskinen, og oplad akkuen.

Beskyttelsessystemet er også designet til andre årsager, der kan beskadige maskinen og gør det muligt for maskinen at stoppe automatisk. Træf alle følgende foranstaltninger for at fjerne årsagerne, når maskinen midlertidigt er blevet bragt til standsning eller stoppet i drift.

1. Sluk for maskinen, og tænd den igen for at genstarte.
2. Oplad batteriet/batterierne eller udskift det/dem med genopladet/genopladede batteri/batterier.
3. Lad maskinen og batteriet/batterierne køle af.
   Hvis der ikke kan findes nogen forbedring ved at gendanne beskyt-telsessystemet, skal det lokale Makita-servicecenter kontaktes.

Indikation af den resterende batteriladning

Tryk på kontrolknappen på akkuen for at få vist den resterende batteriladning. Indikatorlampen lyser i nogle sekunder.

▶ Fig.2: 1. Indikatorlamper 2. Kontrolknap

Indikatorlamper Resterende			ladning
Tændt Slukket Blinker
			75% til 100%
			50% til 75%
			25% til 50%
			0% til 25%
			Genoplad batteriet.
			Der er muligvis fejl i batteriet.

BEMÆRK: Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning.

BEMÆRK: Den første indikatorlampe (længst mod venstre) vil blinke, når batteribeskyttelsessystemet aktiveres.

Justering af skæredybden

⚠FORSIGTIG: Sluk altid, og vent på, at bladene stopper helt, før du justerer skæredybden.

BEMAERK: Når du drejer dybdejusteringsknappen, skal du sørge for at holde godt fast i håndtaget med den anden hånd.

Skæredybden kan justeres ved at dreje dybdejusteringsknappen på forsiden af maskinen. Drej knappen for at justere markøren efter den ønskede skæredybde på dybdeskalaen.

▶ Fig.3: 1. Dybdejusteringsknap 2. Markør 3. Dybdeskala

Afbryderfunktion

ADVARSEL: Inden akkuen sættes i maskinen, bør De altid kontrollere, at afbryderknappen fungerer korrekt, og returnerer til "OFF"-positionen, när den slippes.
ADVARSEL: Omgå ALDRIG lås fra-knappens funktion ved at tape den fast eller på andre måder. En afbryder med en blokeret lås fra-knap kan medføre utilsigtet funktion og alvorlig personskade.
ADVARSEL: Brug ALDRIG maskinen, hvis den kører, når du blot trykker på afbryderknappen uden at trykke på lås fra-knappen. En afbryder, der skal repareres, kan medføre utilsigtet funktion og alvorlig personskade. Returner maskinen til et Makita-servicecenter for nødvendige reparationer INDEN yderligere brug.

BEMÆRKNING: Tryk ikke hårdt på afbryderkontakten uden først at trykke aflåseknappen ind. Dette kan ødelægge afbryderkontakten.

For at forhindre, at der trykkes på afbryderknappen ved et uheld, er maskinen forsynet med en lås fra-knap. For at starte maskinen skal du trykke på og holde lås fra-knappen nede og derefter trykke på afbryderknappen. Slip afbryderknappen for at stoppe.

▶ Fig.4: 1. Afbryderknap 2. Lås fra-knap

Fod

Foden springer ud af bagpladen, når du løfter maskinen op fra arbejdsfladerne for at undgå, at høvlbladene berører arbejdsemnet direkte. Den forhindrer høvlbladene i utilsigtet beskadigelse, når de ikke er i brug. Foden springer tilbage i bagpladen, når du placerer maskinens plade over arbejdsflader.

▶ Fig.5: 1. Høvlblad 2. Bagplade 3. Fod 4. Arbejdsflade

Funktion til forhindring af utilsigtet genstart

Hvis du monterer akkuen, mens du trækker i afbryderknappen, starter maskinen ikke. For at starte maskinen skal du slippe afbryderknappen og derefter trykke på afbryderknappen igen, mens du trykker på lås fra-knappen.

Elektronisk funktion

Maskinen er udstyret med følgende elektroniske funktioner, så den er let at anvende.

Elektrisk bremse

Maskinen er udstyret med en elektrisk bremse. Hvis maskinen konsekvent undlader at stoppe hurtigt efter frigivelse af afbryderknappen, skal maskinen services på det lokale Makita-servicecenter.

Funktion til blød start

Blød-start-funktionen minimerer startstød og får maskinen til at starte gnidningsløst.

SAMLING

⚠ FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres noget arbejde på maskinen.

Opbevaring af topnøgle

Når topnøglen ikke bruges, skal du opbevare den som vist i figuren for at forhindre, at den bliver væk.

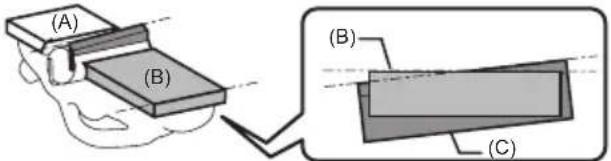

Afmontering og montering af høvlblade

▲FORSIGTIG: Tilspænd bladmonteringsboltene omhyggeligt, når høvlbladene fastgøres til maskinen. Kontroller altid, at de er tilspændt forsvarligt. En løs monteringsbolt kan være farlig.
⚠ FORSIGTIG: Händter høvlbladene meget forsigtigt. Brug handsker eller klude til at beskytte dine fingre eller hænder, når du afmonterer eller monterer høvlbladene.
⚠ FORSIGTIG: Brug kun den medfølgende Makita-nøgle til at afmontere eller montere høvlbladene. Hvis du ikke gør dette, kan det medføre overtilspænding eller utilstrækkelig tilspænding af monteringsboltene. Dette kan medføre personskade

BEMÆRKNING: For at montere høvlbladene skal du fjerne alle spåner eller fremmedlegemer, der sidder på tromlen eller høvlbladene. Brug høvlblade med samme mål og vægt, eller kan der opstå tromleoscillation/vibrationer, hvilket kan medføre dårligt høvlarbejde, og resultere i maskinnedbrud.

For maskiner med konventionelle høvlblade

BEMÆRK: Et par høvlblade er monteret i tromlen. Gentag følgende procedurer for hvert høvlblad.

Afmontering af konventionelle høvlblade

1. Skru monteringsboltene ud af tromlen ved hjælp af den medfølgende topnøgle.
2. Afmonter tromlepladen og det konventionelle høvlblad (med justeringsplade) fra tromlen.

▶ Fig.7: 1. Monteringsbolt 2. Tromleplade 3. Konventionelt blad (med justeringsplade) 4. Tromle

1. Løsn skruerne fra det konventionelle høvlblad, og afmonter derefter justeringspladen.

▶ Fig.8: 1. Skruer 2. Konventionelt høvlblad 3. Justeringsplade

Montering af konventionelle høvlblade

1. Sæt et konventionelt høvlblad på bladmåleren, mens du justerer dets skærekant langs styrevæggen på bladmåleren vandret.

▶ Fig.9: 1. Konventionelt høvlblad 2. Bladmåler 3. Skærekant 4. Styrevæg

1. Placer justeringspladen over det konventionelle høvlblad, og tilspænd derefter skruerne en smule.

2. Skub justeringspladen fremad, indtil dens positioneringsstyr passer godt og helt langs den bageste sidevæg på bladmåleren.

3. Hold justeringspladen, hvor den er, og tilspænd skruerne for at fastgøre den på plads.

4. Placer justeringspladen over det konventionelle høvlblad, og tilspænd derefter skruerne en smule.

5. Skub justeringspladen fremad, indtil dens positioneringsstyr passer godt og helt langs den bageste sidevæg på bladmåleren.
6. Hold justeringspladen, hvor den er, og tilspænd skruerne for at fastgøre den på plads.

▶ Fig.10: 1. Justeringsplade 2. Konventionelt høvlblad 3. Skrue 4. Positioneringsstyr 5. Bageste sidevæg 6. Bladmåler

1. Rens alt træflis og fremmedlegemer, der klæber til tromlen og det konventionelle høvlblad.

2. Skub justeringspladens positioneringsstyr ind i styrerillen i tromlen, og placer derefter tromlepladen over det konventionelle høvlblad (med justeringsplade).

3. Tilspænd alle monteringsboltene jævnt op på kryds med topnøglen.

▶ Fig.11: 1. Positioneringsstyr 2. Justeringsplade 3. Styrerille 4. Tromle 5. Tromleplade 6. Konventionelt høvlblad 7. Monteringsbolt

For maskiner med minihøvlblade

BEMÆRK: Et par høvlblade er monteret i tromlen. Gentag følgende procedurer for hvert høvlblad.

Afmontering af minihøvlblade

1. Løsn monteringsboltene en omgang ved hjælp af den medfølgende topnøgle.

▶ Fig.12: 1. Monteringsbolt 2. Topnøgle

1. Skub minihøvlbladet ud af tromlen ved at skubbe den ene ende af bladet udad fra remdækselsiden.

▶ Fig.13: 1. Minihøvlblad 2. Tromle 3. Remdæksel 4. T-håndtag på topnøgle

BEMÆRK: Brug enderne på T-håndtaget på topnøglen til at skubbe minihøvlbladet ud for at sikre drift og vedligeholdelse.

Montering af minihøvlblade

1. Rens alt træflis og fremmedlegemer, der klæber til tromlen og minihøvlbladet.
2. Skub et minihøvlblad mellem tromlen og støttepladen ved at skubbe den ene ende af bladet indad fra den modsatte side af remdækslet.
3. Tilspænd alle monteringsboltene jævnt op på kryds med topnøglen.

▶ Fig.14: 1. Minihøvlblad 2. Tromle 3. Støtteplade 4. Remdæksel 5. Monteringsbolt 6. Topnøgle

Kalibrering af minihøvlblad

Udfør en kalibrering på høvlblade med jævne mellemrum for at optimere arbejdseffektiviteten.

1. Løsn monteringsboltene en omgang ved hjælp af den medfølgende topnøgle.

2. Skub minihøvlbladet ud af tromlen ved at skubbe den ene ende af bladet udad fra remdækselsiden.

3. Skru monteringsboltene ud af tromlen ved hjælp af topnøglen.

4. Afmonter tromlepladen og støttepladen (med justeringsplade) fra tromlen.

5. Løsn monteringsboltene en omgang ved hjælp af den medfølgende topnøgle.

6. Skub minihøvlbladet ud af tromlen ved at skubbe den ene ende af bladet udad fra remdækselsiden.
7. Skru monteringsboltene ud af tromlen ved hjælp af topnøglen.
8. Afmonter tromlepladen og støttepladen (med justeringsplade) fra tromlen.

▶ Fig.15: 1. Monteringsbolt 2. Tromleplade 3. Støtteplade (med justeringsplade) 4. Tromle

1. Løsn skruerne på støttepladen en omgang for at frigøre justeringspladen.

▶ Fig.16: 1. Skruer 2. Støtteplade 3. Justeringsplade

1. Rens alt træflis og fremmedlegemer, der klæber til støttepladen (med justeringsplade) og minihøvlbladet.

2. Sæt minihøvlbladet på bladmåleren, mens du justerer dets skærekant langs styrevæggen på bladmåleren vandret.

3. Placer støttepladen (med justeringsplade) over minihøvlbladet, mens du justerer hjælpelinjerne på støttepladen med styrerillerne på minihøvlbladet.

4. Rens alt træflis og fremmedlegemer, der klæber til støttepladen (med justeringsplade) og minihøvlbladet.

5. Sæt minihøvlbladet på bladmåleren, mens du justerer dets skærekant langs styrevæggen på bladmåleren vandret.
6. Placer støttepladen (med justeringsplade) over minihøvlbladet, mens du justerer hjælpelinjerne på støttepladen med styrerillerne på minihøvlbladet.

▶ Fig.17: 1. Minihøvlblad 2. Bladmåler 3. Skærekant 4. Styrevæg 5. Støtteplade (med justeringsplade) 6. Hjælpelinje 7. Styrerille

1. Skub justeringspladen fremad, indtil dens positioneringsstyr passer godt og helt langs den bageste sidevæg på bladmåleren.

2. Hold justeringspladen, hvor den er, og tilspænd skruerne for at fastgøre den på plads.

3. Skub justeringspladen fremad, indtil dens positioneringsstyr passer godt og helt langs den bageste sidevæg på bladmåleren.

4. Hold justeringspladen, hvor den er, og tilspænd skruerne for at fastgøre den på plads.

▶ Fig.18: 1. Justeringsplade 2. Støtteplade 3. Skrue 4. Positioneringsstyr 5. Bageste sidevæg 6. Bladmåler

1. Skub justeringspladens positioneringsstyr ind i styrerillen i tromlen, og placer derefter tromlepladen over støttepladen (med justeringsplade).

▶ Fig.19: 1. Positioneringsstyr 2. Justeringsplade 3. Styrerille 4. Tromle 5. Tromleplade 6. Støtteplade 7. Monteringsbolt

1. Tilspænd monteringsboltene en smule, og skub minihøvlbladet mellem tromlen og støttepladen ved at skubbe den ene ende af bladet indad fra den modsatte side af remdækslet.

2. Tilspænd alle monteringsboltene jævnt op på kryds med topnøglen.

▶ Fig.20: 1. Minihøvlblad 2. Tromle 3. Støtteplade 4. Remdæksel 5. Monteringsbolt 6. Topnøgle

Indstillinger for høvlblad

Høvleoverfladen vil blive ru og ujævn, medmindre høvlbladene er indstillet korrekt og sikkert. Monter høvlbladene korrekt, så skærekanterne sidder i en ret vinkel, på et absolut niveau med bagpladelinjen og nøjagtigt parallelt med høvlemaskinens sål. Læs eksemplerne i tabellen for at få de korrekte indstillinger.

Afhøvlingsoverflade Bladindstilling Årsag
Korrekt indstilling		Skærekanterne sidder på et niveau med bagpladelinjen og løber side om side parallelt med høvlemaskinens sål.
Udhuling ved start		Skærekanterne når ikke til bagpladelinjen.
Udhuling ved ende		Skærekanterne overskrider bagpladelinjen.
Skrå kant i overflade		Skærekanterne sidder side om side uden sidestykke i forhold til høvlemaskinens sål.
(A): Frontplade (justerbart føringsanslag)(B): Bagplade (fast føringsanslag)(C): Høvlblad

Montering af styrelineal

1. Læg maskinen ned med remdækslet vendt opad.
2. Monter styrelinealen på plads ved at fastgøre den med fingerskruen i monteringshullet ved siden af maskinhovedet.

▶ Fig.21: 1. Remdæksel 2. Styrelineal 3. Fingerskrue 4. Monteringshul

1. Skub kantstyret ind og ud til den ønskede afhøvlingsbredde, og tilspænd derefter fingerskruen for at fastgøre det i den ønskede position.

▶ Fig.22: 1. Kantstyr 2. Fingerskrue

Montering af dybdestyr

1. Læg maskinen ned med remdækslet vendt nedad.
2. Monter dybdestyret på plads ved at fastgøre det med skiven og fingerskruen i monteringshullet på siden af maskinhovedet.

▶ Fig.23: 1. Remdæksel 2. Dybdestyr 3. Skive 4. Fingerskrue 5. Monteringshul

1. Skub dybdestyret op og ned til den ønskede afhøvlingsdybde, og tilspænd derefter fingerskruen for at fastgøre det i den ønskede position.

1. Læg maskinen ned med frontpladen vendt opad.
2. Fastgør kantstyrene på monteringsarmene, mens du justerer fremspringene på armene med styrespalterne i kantstyrene, og fastgør dem med skiverne og fingerskruerne.
3. Monter affasningsstøtteføringerne (sæt af kantstyr og monteringsarme) på plads ved at fastgøre dem med fingerskruerne i monteringshullerne på begge sider af maskinhovedet.

▶ Fig.25: 1. Frontplade 2. Kantstyr 3. Monteringsarm

1. Fremspring 5. Styrespalte 6. Skive

2. Fingerskrue 8. Monteringshul

3. Skub kantstyret ind og ud til det ønskede affasningsområde, og tilspænd derefter fingerskruerne for at fastgøre dem i den ønskede position.

▶ Fig.26: 1. Kantstyr 2. Fingerskrue

Udledning af støv og træflis

Støv og træflis kan frigøres fra enten venstre eller højre side af åbningerne til udledning. Tildæk en af åbningerne til udledning på siden modsat den foretrukne støvudsugningsretning med proppen.

For at løsne proppen fra åbningen til udledning, drejes proppen mod håndtaget en smule for at frigøre låsen, og træk den derefter fra hinanden.

▶ Fig.27: 1. Prop 2. Håndtag

Med hensyn til monteringen skal du indsætte proppen lige ind i en af åbningerne, mens du justerer låseslidsen i proppen med styrefremspringet på åbningen, indtil den låses på plads.

▶ Fig.28: 1. Prop 2. Låseslids 3. Styrfremspring

Støvpose

Ekstraudstyr

Fastgør støvposen på en af åbningerne til udledning, og skub den godt, så langt som den kan komme. Sørg for, at støvposen er forsvarligt placeret over den koniske åbning, så den ikke løsner sig under drift.

▶ Fig.29: 1. Støvpose 2. Åbning til udledning

Når støvposen er cirka halvt fyldt, tages den af maskinen, og fastgørelsesmidlet trækkes ud. Tøm støvposen. Bank let på støvposen for at fjerne de partikler, der sidder fast indvendigt, og som muligvis kan nedsætte effektiviteten af yderligere opsamling.

▶ Fig.30: 1. Fastgørelsesmiddel

BEMÆRK: Hvis du tilslutter en støvsuger fra Makita til denne maskine, kan der foretages mere effektivt og rent arbejde.

Tilslutning af en støvsuger

Når du ønsker at udføre en ren afhøvling, skal du tilslutte en Makita-støvsuger til maskinen. Tilslut støvsugerens slange til en af åbningerne til udledning som vist på figuren.

▶ Fig.31: 1. Støvsuger

Albue

Ekstraudstyr

Brug en støvudsugningsalbue til at kondensere udsugningsluftstrømmen i de foretrukne vinkler for et renere arbejdsmiljø. Fastgør albuene i en af åbningerne til udledning, og skub den fast så langt som den vil gå.

▶ Fig.32: 1. Albue

ANVENDELSE

⚠ FORSIGTIG: Hold godt fast i maskinen med den ene hånd på kontakthåndtaget og den anden hånd på dybdejusteringsknappen, när maskinen anvendes.

Afhøvling

1. Hold godt fast i maskinen med begge hænder, den ene hånd på kontakthåndtaget og den anden på dybdejusteringsknappen.
2. Placer maskinens frontplade fladt på arbejdsem-nets overflade, uden at høvlbladene kommer i kontakt med hinanden.
3. Tænd for maskinen, og vent, indtil den när fuld hastighed.
4. Flyt forsigtigt maskinen fremad, og tryk lidt mere nedad på dybdejusteringsknappen i starten for at holde hele høvlemaskinens plade i vater og lige med arbejdsemnets overflade.

▶ Fig.33

1. Vær omhyggelig med at trykke jævnt over arbejdsemnets overflade midt under arbejdet, og skub maskinen støt fremad.
   ▶ Fig.34

BEMÆRK: Balancer håndtrykket mellem kontakt-håndtaget og dybdejusteringsknappen, da både front- og bagpladen er i kontakt med arbejdsemnets overflade.

1. Påfør større kontrol på kontakthåndtaget for at undgå at nå for langt for enden af en passage, da frontpladen vil falde af arbejdsemnets overflade.

▶ Fig.35

BEMÆRK: Høvling kan nemmere udføres, hvis du placerer arbejdsemnet på en let fremadvendt hældning, så du letter på trykket for at holde maskinen under anvendelse.

BEMÆRK: Juster skærehastigheden og dybden for den ønskede overflade.

For at opnå en ru overflade skal du indstille skære-dybden tilstrækkeligt dybt på arbejdsemnet.

Tryk langsomt på maskinen for at opnå en flot og fin overflade med en lav skæredybde, og foretag flere gennemløb.

Falsning (profilering)

▶ Fig.36

Brug styrelinealen til at foretage en trinvis udskæring som vist i figuren.

1. Monter styrelinealen og dybdestyret på maskinen, og fastgør dem med skiverne og fingerskruerne.
2. Juster styrelinealen til falsningsdybden, og fastgør den på plads med fingerskruen.
3. Tegn en skærelinje på arbejdsemnet, og juster bladæggen i forhold til skærelinjen.

▶ Fig.37: 1. Bladæg 2. Skærelinje 3. Dybdeguide

1. Fingerskrue

BEMÆRK: Sørg for, at bladæggen kommer ud af tromlens sideende med1,6 mm–1,8 mm til falsningsdybde. (Se "A" i følgende figur.)

* Du kan vælge at lade bladenden komme ud af sideenden på frontpladen med0,2 mm-0,4 mm. (Se "B" i følgende figur.)

1. Skub kantstyret i styrelinealen indad, indtil det kommer i kontakt med arbejdsemnets sidevæg. Fastgør det derefter på plads med fingerskruen.

▶ Fig.39: 1. Styrelineal 2. Kantstyr 3. Sidevæg 4. Fingerskrue

1. Udfør høvling ved at flytte maskinen med hele kantstyret glidende langs arbejdsemnets sidevæg.

BEMÆRK: Kantstyrets rækkevidde kan forlænges ved at fastgøre et ekstra stykke træ til fastgørelses-hullerne i kantstyret.

▶ Fig.40: 1. Ekstra stykke træ 2. Fastgørelseshuller

Affasning

▶ Fig.41

Brug "V"-rillerne skåret i frontpladen til at foretage et affasningssnit som vist i figuren.

Udfør høvling ved at flytte maskinen, så en af de tre "V"-riller i frontpladen justeres med arbejdsemnets hjørnekant.

▶ Fig.42: 1. V-rille (medium mængde affasning) 2. V-rille (lille mængde affasning) 3. V-rille (stor mængde affasning)

Brug af affasningsstøtteføringer

Ekstraudstyr

1. Skub kantstyrene i affasningsstøtteføringerne indad, indtil de kommer i kontakt med arbejdsemnets hjørnevægge.

2. Fastgør kantstyrene på plads med fingerskruerne.

3. Udfør høvling ved at flytte maskinen med hele kantstyrene glidende langs arbejdsemnets hjørnevægge.

BEMÆRK: I forbindelse med store affasninger foretages mange gennemløb af høvling, startende med en lille affasning til en større affasning, som vist på figuren.

Hvad kan du foretage dig med den trådløse aktiveringsfunktion

Den trådløse aktiveringsfunktion muliggør ren og behagelig anvendelse. Hvis der sluttes en understøttet støvsuger til maskinen, kan du lade støvsugeren køre automatisk, när kontakten på maskinen betjenes.

▶ Fig.45

Hvis du vil bruge den trådløse aktiveringsfunktion, skal du forberede følgende genstande:

• En trådløs enhed (ekstraudstyr)
• En støvsuger, der understøtter den trådløse aktiveringsfunktion

Følgende er et overblik over indstilling af den trådløse aktiveringsfunktion. Se de enkelte afsnit for detaljerede procedurer.

1. Montering af en trådløs enhed
2. Maskinregistrering til støvsugeren
3. Start af den trådløse aktiveringsfunktion

Montering af en trådløs enhed

Ekstraudstyr

⚠ FORSIGTIG: Placer maskinen på en flad og stabil overflade, når den trådløse enhed monteres.

BEMÆRKNING: Fjern støv og snavs fra maskinen, før den trådløse enhed monteres. Støv eller snavs kan forårsage funktionsfejl, hvis det kommer ind i åbningen til den trådløse enhed.

BEMÆRKNING: For at forhindre fejlfunktion forårsaget af statisk elektricitet skal du berøre et statisk afledende materiale som f.eks. en metaldel på maskinen, før du tager den trådløse enhed op.

BEMÆRKNING: Ved montering af den trådløse enhed skal du altid sikre dig, at den trådløse enhed er indsat i den korrekte retning, og at låget er lukket helt.

1. Åbn låget på maskinen som vist på figuren.
   ▶ Fig.46: 1. Låg
2. Indsæt den trådløse enhed i åbningen, og luk derefter låget.

Ved indsættelse af den trådløse enhed skal fremspringene justeres i forhold til de forsænkede dele på åbningen.

▶ Fig.47: 1. Trådløs enhed 2. Fremspring 3. Låg 4. Forsænket del

Ved fjernelse af den trådløse enhed åbnes låget langsomt. Krogene bag på låget løfter den trådløse enhed, när du trækker låget op.

▶ Fig.48: 1. Trådløs enhed 2. Krog 3. Låg

Når den trådløse enhed er fjernet, skal den opbevares i den medfølgende æske eller i en beholder, der er fri for statisk elektricitet.

BEMÆRKNING: Brug altid krogene bag på låget ved fjernelse af den trådløse enhed. Hvis krogene ikke griber fat i den trådløse enhed, skal du lukke låget helt og åbne det langsomt igen.

Maskinregistrering til støvsugeren

BEMAERK: Du skal bruge en Makita-støvsuger, der understøtter den trådløse aktiveringsfunktion, til maskinregistreringen.

BEMÆRK: Afslut monteringen af den trådløse enhed på maskinen, før maskinregistreringen startes.

BEMÆRK: Under maskinregistreringen må du ikke trykke på afbryderknappen eller tænde for hovedaf-bryderen på støvsugeren.

BEMÆRK: Se også i brugsanvisningen til støvsugeren.

Hvis du vil aktivere støvsugeren, när kontakten på maskinen betjenes, skal du først afslutte maskinregistreringen.

1. Sæt batterierne i støvsugeren og maskinen.
2. Sæt standby-kontakten på støvsugeren til "AUTO".

▶ Fig.49: 1. Standby-kontakt

1. Tryk på den trådløse aktiveringsknap på støvsugeren i 3 sekunder, indtil den trådløse aktiveringslampe blinker grønt. Tryk derefter på den trådløse aktiveringsknap på maskinen på samme måde.

Hvis støvsugeren og maskinen sammenkædes korrekt, lyser de trådløse aktiveringslamper grønt i 2 sekunder og begynder at blinke blåt.

BEMÆRK: De trådløse aktiveringslamper holder op med at blinke grønt efter 20 sekunder. Tryk på den trådløse aktiveringsknap på maskinen, når den trådløse aktiveringslampe på støvsugeren blinker. Hvis den trådløse aktiveringslampe ikke blinker grønt, skal du trykke kortvarigt på den trådløse aktiveringsknap og holde den nede igen.

BEMAERK: Når der udføres to eller flere maskinregistreringer for én støvsuger, skal maskinregistreringerne udføres en for en.

Start af den trådløse aktiveringsfunktion

BEMAERK: Afslut maskinregistreringen for støvsugeren før den trådløse aktivering.

BEMÆRK: Se også i brugsanvisningen til støvsugeren.

Når en maskine er registreret til støvsugeren, kører støvsugeren automatisk, når kontakten på maskinen betjenes.

1. Monter den trådløse enhed på maskinen.
2. Slut støvsugerens slange til maskinen.

▶ Fig.51

1. Sæt standby-kontakten på støvsugeren til "AUTO".

▶ Fig.52: 1. Standby-kontakt

1. Tryk kortvarigt på den trådløse aktiveringsknap på maskinen. Den trådløse aktiveringslampe blinker blåt.

1. Tænd for maskinen. Kontroller, om støvsugeren kører, mens maskinen er i drift.

Tryk på den trådløse aktiveringsknap på maskinen for at stoppe den trådløse aktivering af støvsugeren.

BEMÆRK: Den trådløse aktiveringslampe på maskinen holder op med at blinke blåt, hvis der ikke sker nogen betjening i 2 timer. Indstil i så fald standby-kontakten på støvsugeren til "AUTO", og tryk på den trådløse aktiveringsknap på maskinen igen.

BEMÆRK: Støvsugeren starter/stopper med en forsinkelse. Der er en forsinkelse, når støvsugeren registrerer en betjening af kontakten på maskinen.

BEMÆRK: Den trådløse enheds transmissionsafstand kan variere afhængigt af placeringen og de omgivende forhold.

BEMÆRK: Når to eller flere maskiner er registreret til én støvsuger, kan støvsugeren begynde at køre, selvom du ikke tænder for maskinen, fordi en anden bruger anvender den trådløse aktiveringsfunktion.

Beskrivelse af den trådløse aktiveringslampes status

Den trådløse aktiveringslampe viser status for den trådløse aktiveringsfunktion. Se i tabellen nedenfor vedrørende betydningen af lampens status.

Status Trådløs aktiveringslampe Beskrivelse
Standby Blå				2 timer Den trådløse aktivering af støvsugeren er tilgængelig. Lampen slukkes automatisk, hvis der ikke sker nogen betjening i 2 timer.
				Når maski- nen kører.	Den trådløse aktivering af støvsugeren er tilgængelig, og maski- nen kører.
Maskinre-gistrering	Grøn			20 sekunder	Klar til maskinregistrering. Venter på registrering fra støvsugeren.
				2 sekunder	Maskinregistreringen er fuldført. Den trådløse aktiveringslampe begynder at blinke blåt.
Annullerer maskinre-gistrering	Rød			20 sekunder	Klar til annullering af maskinregistrering. Venter på annullering fra støvsugeren.
				2 sekunder	Annulleringen af maskinregistreringen er fuldført. Den trådløse aktiveringslampe begynder at blinke blåt.
Andre Rød				3 sekunder	Der er strøm til den trådløse enhed, og den trådløse aktiverings- funktion starter.
		Slukket - -	Den trådløse aktivering af støvsugeren er stoppet.

Annullerer maskinregistrering for støvsugeren

Benyt følgende fremgangsmåde ved annullering af maskinregistreringen for støvsugeren.

1. Sæt batterierne i støvsugeren og maskinen.
2. Sæt standby-kontakten på støvsugeren til "AUTO".

▶ Fig.55: 1. Standby-kontakt

1. Tryk på den trådløse aktiveringsknap på støv-sugeren i 6 sekunder. Den trådløse aktiveringslampe blinker grønt og bliver derefter rød. Tryk derefter på den trådløse aktiveringsknap på maskinen på samme måde.

Hvis annulleringen gennemføres korrekt, lyser de trådløse aktiveringslamper rødt i 2 sekunder og begynder at blinke blåt.

BEMÆRK: De trådløse aktiveringslamper holder op med at blinke rødt efter 20 sekunder. Tryk på den trådløse aktiveringsknap på maskinen, når den trådløse aktiveringslampe på støvsugeren blinker. Hvis den trådløse aktiveringslampe ikke blinker rødt, skal du trykke kortvarigt på den trådløse aktiveringsknap og holde den nede igen.

Fejlfinding i forbindelse med den trådløse aktiveringsfunktion

Udfør selv en inspektion, inden De anmoder om reparation. Hvis De opdager et problem, som ikke er forklaret i brugsanvisningen, må De ikke forsøge at adskille maskinen. Rådfør Dem i stedet med et autoriseret Makita Servicecenter, og brug altid originale Makita udskiftningsdele til reparationer.

Unormal tilstand Sandsynlig årsag (fejl) Afhjælpning
Den trådløse aktiveringslampetændes/blinker ikke.	Den trådløse enhed er ikke monteret på maskinen.Den trådløse enhed er ikke monteret korrekt på maskinen.	Monter den trådløse enhed korrekt.
	Terminalen på den trådløse enhed og/eller åbningen er snavset.	Aftør forsigtigt støv og snavs på terminalen på den trådløse enhed, og rengør åbningen.
	Der er ikke trykket på den trådløse aktiveringsknap på maskinen.	Tryk kortvarigt på den trådløse aktiveringsknap på maskinen.
	Standby-kontakten på støvsugeren er ikke indstillet til “AUTO”.	Sæt standby-kontakten på støvsugeren til “AUTO”.
	Ingen strømforsyning Tilfør strøm til maskinen og støvsugeren.
Kan ikke afslutte maskinregistrering/annullering af maskinregistrering korrekt.	Den trådløse enhed er ikke monteret på maskinen.Den trådløse enhed er ikke monteret korrekt på maskinen.	Monter den trådløse enhed korrekt.
	Terminalen på den trådløse enhed og/eller åbningen er snavset.	Aftør forsigtigt støv og snavs på terminalen på dentrådløse enhed, og rengør åbningen.
	Standby-kontakten på støvsugeren er ikke indstillet til “AUTO”.	Sæt standby-kontakten på støvsugeren til “AUTO”.
	Ingen strømforsyning Tilfør strøm til maskinen og støvsugeren.
	Forkert betjening	Tryk kortvarigt på den trådløse aktiveringsknap, og udfør procedurerne for maskinregistrering/annullering igen.
	Maskinen og støvsugeren er ikke i nærheden af hinanden (uden for transmissionsafstand).	Flyt maskinen og støvsugeren tættere på hinanden.Den maksimale transmissionsafstand er cirka 10 m, men kan variere afhængigt af forholdene.
	Før du afslutter registreringen/annulle-ringen af maskinen;- er kontakten på maskinen tændt eller;- er tænd/sluk-knappen på støvsugeren tændt.	Tryk kortvarigt på den trådløse aktiveringsknap, og udfør procedurerne for maskinregistrering/annul-lering igen.
	Maskinregistreringsprocedurerne på maski-nen eller støvsugeren er ikke fuldført.	Gennemfør maskinregistreringsprocedurerne både på maskinen og støvsugeren på samme tid.
	Radiointerferens fra andre apparater, der udsender højintense radiobølger.	Hold maskinen og støvsugeren væk fra apparater som f.eks. Wi-Fi-enheder og mikrobølgeovne.
Støvsugeren kører ikke, når kontak-ten på maskinen betjenes.	Den trådløse enhed er ikke monteret på maskinen.Den trådløse enhed er ikke monteret korrekt på maskinen.	Monter den trådløse enhed korrekt.
	Terminalen på den trådløse enhed og/eller åbningen er snavset.	Aftør forsigtigt støv og snavs på terminalen på den TRådløse enhed, og rengør åbningen.
	Der er ikke trykket på den trådløse aktiveringsknap på maskinen.	Tryk kortvarigt på den trådløse aktiveringsknap, og kon-troller, at den trådløse aktiveringslampe blinker blåt.
	Standby-kontakten på støvsugeren er ikke indstillet til “AUTO”.	Sæt standby-kontakten på støvsugeren til “AUTO”.
	Der er registreret mere end 10 maski-ner til støvsugeren.	Udfør maskinregistreringen igen.Hvis der er registreret mere end 10 maskiner til støvsugeren, bliver den maskine, der blev registre-ret tidligst, automatisk annulleret.
	Støvsugeren har slettet alle maskinregistreringer.	Udfør maskinregistreringen igen.
	Ingen strømforsyning Tilfør strøm til maskinen og støvsugeren.
	Maskinen og støvsugeren er ikke i nærheden af hinanden (uden for transmissionsafstand).	Flyt maskinen og støvsugeren tættere på hinanden.Den maksimale transmissionsafstand er cirka 10 m, men kan variere afhængigt af forholdene.
	Radiointerferens fra andre apparater, der udsender højintense radiobølger.	Hold maskinen og støvsugeren væk fra apparater som f.eks. Wi-Fi-enheder og mikrobølgeovne.
Støvsugeren kører, mens maskinen ikke er i drift.	Andre brugere anvender den trådløse aktivering af støvsugeren med deres maskiner.	Deaktiver den trådløse aktiveringsknap på de andre maskiner, eller annuller maskinregistreringen af de andre maskiner.

VEDLIGEHOLDELSE

⚠FORSIGTIG: Vær altid sikker på, at værktøjet er slukket, og at akkuen er taget ud, inden De begynder at udføre inspektion eller vedligeholdelse.

BEMÆRKNING: Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner.

For at opretholde produktets SIKKERHED og PÅLIDELIGHED må reparation, vedligeholdelse eller justering kun udføres af et autoriseret Makita servicecenter eller fabriksservicecenter med anvendelse af Makita reservedele.

Rensning af åbninger til spånudledning

Rengør åbningerne til spånudledning regelmæssigt. Brug trykluft til at rense de tilstoppede åbninger til spånudledning.

Slibning af blade

Kun for konventionelle høvlblade

Hold altid høvlbladene skarpe for at opnå den bedste ydeevne. Brug slibningsholderen (ekstraudstyr) for at forfine høvlbladets kanter sikkert og effektivt.

1. Løsn de to vingemøtrikker i slibningsholderen.
2. Skub høvlbladenes bagender ind i monteringsåbningerne, så langt som de kan komme med skærekanterne, der skal slibes, vendt nedad.

▶ Fig.58: 1. Slibningsholder 2. Vingemøtrik 3. Blade 4. Skærekant 5. Monteringsåbninger 6. Bolthoved

1. Tilspænd vingemøtrikkerne for at fastgøre høvlbladene på plads.

2. Læg en slibesten i blød i vand i 2 eller 3 minutter før slibning.

3. Hold godt fast i slibningsholderen, og placer forsigtigt skærekanterne over afrettestenens overflade.

4. Slib skærekanterne ved at flytte slibningsholderen frem og tilbage.

▶ Fig.59

EKSTRAUDSTYR

⚠ FORSIGTIG: Det følgende tilbehør og eks-traudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål.

Hvis du behøver hjælp til at få yderligere informa- toner om dette tilbehør, bedes du kontakte dit lokale Makita-servicecenter.

• Stålhøvlblad til høj hastighed
- Høvlblad af wolframcarbid (for længere bladlevetid)
- Minihøvlblad
- Slibningsholdermontering
• Bladmålermontering
- Støttepladesæt
- Styrelinealmontering
- Afrettesten
- Støvposemontering

- Albue

• Original Makita-akku og oplader

BEMÆRK: Nogle ting på denne liste kan være inkluderet i værktøjspakken som standardtilbehør. Det kan være forskellige fra land til land.

ΠΡΟΔΙΑΓΡΑΦΕΣ
