GEBRUIKSAANWIJZING KP001GZ MAKITA

• In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
• De technische gegevens van de accu kunnen van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De lichtste en zwaarste combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Toepasselijke accu's en laders

Accu BL4020* / BL4025* / BL4040* / BL4050F / BL4080F	*: Aanbevolen accu
Lader DC40RA / DC40RB / DC40RC

- Sommige van de hierboven vermelde accu's en laders zijn mogelijk niet leverbaar afhankelijk van waar u woont.

WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik eenige andere accu of lader kan leiden tot letsel en/of brand.

Gebruiksdoeleinden

Het gereedschap is bedoeld om hout te schaven.

Geluidsniveau

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841-2-14:

Geluidsdrukniveau ( L_pA ): 90 dB (A)

Geluidsvermogenniveau (LWA): 98 dB (A)

Onzekerheid (K): 3 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: Draag gehoorbescherming.

WAARSCHUWING: De geluidsemissie tijdens het bruik van het elektrisch gereedschap in de praktijk kan schillen van de opgegeven waarde(n) afhankelijk van manier waarop het gereedschap wordt gebruikt, met me van het soort werkstuk waarmee wordt gewerkt.

WAARSCHUWING: Zorg ervoor dat veiligheids- atregelen worden getroffen ter bescherming van de bruiker die zijn gebaseerd op een schatting van de bloot- elling onder praktijkomstandigheden (rekening houdend t alle fasen van de bedrijfscyclus, zoals de tijdsduur lurende welke het gereedschap is uitgeschakeld en tionair draait, naast de ingeschakelde tijdsduur).

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-14:

Gebruikstoepassing: oppervlak slijpen

Trillingsemissie (an): 4,3 m/s²

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

⚠ WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.
⚠ WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Verklaringen van conformiteit

Alleen voor Europese landen

De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

⚠ WAARSCHUWING: Lees alle veiligheids-waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen specifiek voor een accuschaaf

1. Wacht totdat de schaafmessen stilstaan alvo- rens het gereedschap neer te leggen. De bloot- liggende, ronddraaiende schaafmessen kunnen de ondergrond raken waardoor u de controle over het gereedschap kunt verliezen en ernstig letsel het gevolg kan zijn.

2. Gebruik klemmen of andere bevestigingsmiddelen om het werkstuk op een stabiel platform te bevestigen en te ondersteunen. Als u het werkstuk in uw hand of tegen uw lichaam geklemd houdt, is het onvoldoende stabiel en kunt u de controle erover verliezen.

3. Poetsdoeken, lappen, snoeren, touwen en dergelijke mogen nooit rondslingeren op de werkplek.

4. Voorkom dat u spijkers raakt. Inspecteer het werkstuk op spijkers en verwijder deze zo nodig voordat u ermee begint te werken.
5. Gebruik uitsluitend scherpe schaafmessen. Behandel de schaafmessen voorzichtig.
6. Controleer of de bevestigingsbouten van de schaafmessen stevig vastgedraaid zijn voordat u het gereedschap bedient.
7. Houd het gereedschap met beide handen stevig vast.
8. Houd uw handen uit de buurt van draaiende delen.
9. Laat het gereedschap een tijdje draaien voor- dat u het op het werkstuk gebruikt. Controleer op trillingen of schommelingen die op onjuiste montage of slecht uitgebalanceerde schaaf- messen kunnen wijzen.
10. Zorg dat de schaafmessen het werkstuk niet raken voordat u de schakelaar inknijpt.
11. Wacht totdat de schaafmessen op volle snelheid draaien voordat u begint te schaven.
12. Wacht na het uitschakelen altijd totdat de schaafmessen volledig stilstaan voordat u de schaafdiepte afstelt.
13. Steek nooit uw vinger in de houtsnippers-uit-werpopening. De houtsnippers-uitwerpopening kan verstopt raken bij het schaven van vochtig hout. Verwijder de houtsnippers met een stokje.
14. Laat het gereedschap niet onnodig ingeschakeld. Bedien het gereedschap alleen terwijl u het vasthoudt.
15. Wanneer u de schaafmessen of een onderdeel van de cilinder vervangt, vervangt u altijd de onderdelen aan beide kanten van de cilinder als een paar. Anders zal de resulterende onbalans tot trillingen leiden en de levensduur van het gereedschap verkorten.
16. Gebruik uitsluitend schaafmessen van Makita die in deze gebruiksaanwijzing worden aangegeven.
17. Draag altijd het stofmasker/ademhalingsapparaat dat geschikt is voor het materiaal en de toepassing waarmee u werkt.
18. Bedien het gereedschap in een stabiele situa- tie. Als u het in een instabiele situatie bedient, kan dat leiden tot schade of letsel.

BEWAAR DEZE VOORSCHRIFTEN.

⚠ WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu niet uit elkaar en saboteer hem niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen is terechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

2. Werp de accu nooit in het vuur, ook niet wan- neer hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.

3. Laat de accu niet vallen, sla er geen spijker in, snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp. Dergelijke handelingen kunnen leiden tot brand, buitensporige hitte of een explosie.
4. Gebruik nooit een beschadigde accu.
5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.

Als voorbereiding van het artikel dat wordt getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan mogelijk strengere nationale regelgeving.

Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

1. Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.

2. Gebruik de accu's uitsluitend met de gereedschappen die door Makita zijn aanbevolen. Als de accu's worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.

3. Als u het gereedschap gedurende een lange tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.

4. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.
5. Raak de aansluitpunten van het gereedschap niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.
6. Zorg ervoor dat geen steenslag, stof of grond vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waar-door brandwonden of persoonlijk letsel kunnen ontstaan.
7. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.
8. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

LET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van niet-originele accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.
4. Als de accu niet wordt gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een lange tijd (meer dan zes maanden) niet gaat gebruiken.

Belangrijke veiligheidsinstructies voor de draadloos-eenheid

1. Haal de draadloos-eenheid niet uit elkaar en knoei er niet aan.
2. Houd de draadloos-eenheid uit de buurt van kinderen. Indien per ongeluk ingeslikt, raadpleegt u onmiddellijk een arts.

3. Gebruik de draadloos-eenheid uitsluitend met Makita-gereedschap.

4. Stel de draadloos-eenheid niet bloot aan regen of natte omstandigheden.

5. Gebruik de draadloos-eenheid niet op plaatsen waar de temperatuur hoger is dan 50 °C.
6. Bedien de draadloos-eenheid niet op plaatsen in de buurt van medische instrumenten, zoals een pacemaker.
7. Bedien de draadloos-eenheid niet op plaatsen in de buurt van geautomatiseerde apparaten. Bij bediening ervan kan in de geautomatiseerde apparaten een storing of fout optreden.
8. Bedien de draadloos-eenheid niet op plaatsen met een hoge temperatuur of op plaatsen waar statische elektriciteit of elektrische ruis kan worden gegenereerd.
9. De draadloos-eenheid kan elektromagnetische velden genereren, maar deze zijn niet schadelijk voor de gebruiker.
10. De draadloos-eenheid is een nauwkeurig instrument. Wees voorzichtig dat u de draadloos-eenheid niet laat vallen of ergens tegenaan stoot.
11. Raak de aansluitpunten van de draadloos-eenheid niet aan met blote handen of metaalach-tige materialen.
12. Verwijder altijd de accu uit het apparaat wan- neer u de draadloos-eenheid erin aanbrengt.
13. Open de afdekking van de gleuf niet op plaatsen waar stof of vocht in de gleuf kan binnendringen. Houd de ingang van de gleuf altijd schoon.
14. Breng de draadloos-eenheid altijd in de juiste richting aan.
15. Druk niet te hard op de knop voor draad-loos inschakelen op de draadloos-eenheid en/of druk niet op de knop met een scherp voorwerp.
16. Sluit altijd de afdekking van de gleuf tijdens gebruik.
17. Verwijder de draadloos-eenheid niet uit de gleuf terwijl voeding wordt geleverd aan het gereedschap. Als u dit doet, kan een storing optreden in de draadloos-eenheid.
18. Verwijder de sticker op de draadloos-eenheid niet.
19. Plak geen stickers op de draadloos-eenheid.
20. Laat de draadloos-eenheid niet liggen op een plaats waar statische elektriciteit of elektrische ruis kan worden gegenereerd.
21. Laat de draadloos-eenheid niet liggen op een plaats die is blootgesteld aan hoge temperaturen, zoals in een auto die in de zon staat geparkeerd.
22. Laat de draadloos-eenheid niet liggen op een plaats met veel stof of poeder, of op een plaats waar corrosief gas kan worden gegenereerd.
23. Door een plotselinge verandering in temperatuur kan condens op de draadloos-eenheid worden gevormd. Gebruik de draadloos-eenheid niet voordat de condens volledig is verdampt.

24. Veeg de draadloos-eenheid voorzichtig schoon met een droge, zachte doek. Gebruik geen wasbenzine, thinner, geleidend vet en dergelijke.

25. Bewaar de draadloos-eenheid in de bijgeleverde doos of een antistatische container.

26. Breng geen andere apparaten dan een draad-loos-eenheid van Makita aan in de gleuf van het gereedschap.
27. Gebruik het gereedschap niet als de afdekking van de gleuf beschadigd is. Water, stof en vuil die in de gleuf binnendringen, kunnen een storing veroorzaken.
28. Trek en draai niet meer dan nodig is aan de afdekking van de gleuf. Plaats de afdekking terug als deze los komt van het gereedschap.
29. Vervang de afdekking van de gleuf als deze verloren of beschadigd is.

BEWAAR DEZE INSTRUCTIES.

BESCHRIJVING VAN DE FUNCTIES

ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De accu aanbrengen en verwijderen

▲LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
⚠ LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel worden veroorzaakt.

▶ Fig.1: 1. Rood deel 2. Knop 3. Accu

Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu uit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk in het gereedschap tot u een klikgeluid hoort. Wanneer het rode deel zichtbaar is, zoals aangegeven in de afbeelding, is de accu niet geheel vergrendeld.

⚠ LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
⚠ LET OP: Breng de accu niet met kracht aan. Als de accu niet gemakkelijk in het gereedschap kan worden geschoven, wordt deze niet goed aangebracht.

Gereedschap-/accubeveiligingssysteem

Het gereedschap is voorzien van een gereedschap-/accubeveiligingssysteem. Dit systeem schakelt automatisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld:

Overbelastingsbeveiliging

Als het gereedschap/de accu wordt bediend op een manier waardoor een abnormaal hoge stroom wordt getrokken, stopt het gereedschap automatisch. Schakel in die situatie het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om het weer te starten.

Oververhittingsbeveiliging

Wanneer het gereedschap/de accu oververhit is, stopt het gereedschap automatisch. Laat in deze situatie het gereedschap/de accu afkoelen voordat u het gereedschap weer inschakelt.

Beveiliging tegen te ver ontladen

Als de acculading onvoldoende is, stopt het gereedschap automatisch. In dit het geval verwijdert u de accu vanaf het gereedschap en laadt u de accu op.

Beveiliging tegen andere oorzaken

Het beveiligingssysteem is ook ontworpen voor andere oorzaken die het gereedschap kunnen beschadigen, en zorgt ervoor dat het gereedschap automatisch stopt. Voer alle volgende stappen uit om de oorzaken op te heffen, wanneer het gereedschap tijdelijk is onderbroken of tijdens het gebruik is gestopt.

1. Schakel het gereedschap uit en schakel het daarna weer in om het opnieuw te starten.
2. Laad de accu('s) op of vervang hem/ze door (een) opgeladen accu('s).
3. Laat het gereedschap en de accu('s) afkoelen.

Als geen verbetering optreedt nadat het beveiligings- systeem is gereset, neemt u contact op met uw lokale Makita-servicecentrum.

De resterende acculading controleren

Druk op de testknop op de accu om de resterende acculading te zien. De indicatorlampjes branden gedurende enkele seconden.

▶ Fig.2: 1. Indicatorlampjes 2. Testknop

Indicatorlampjes Resterende			acculading
Brandt Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			Er kan een storing zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanneer het accubeveiligingssysteem in werking is getreden.

De schaafdiepte instellen

ALET OP: Wacht na het uitschakelen altijd totdat de schaafmessen volledig stilstaan voordat u de schaafdiepte afstelt.

OPMERKING: Als u de diepte-instelknop draait, verzekert u zich ervan dat u de handgreep stevig vasthoudt met uw andere hand.

De schaafdiepte kan worden ingesteld door de diepte-instelknop op de voorkant van het gereedschap te draaien. Draai de knop zodat de aanwijspunt is uitgelijnd met de gewenste schaafdiepte op de schaalverdeling.

▶ Fig.3: 1. Diepte-instelknop 2. Aanwijspunt 3. Diepteschaalverdeling

Werking van de schakelaar

⚠ WAARSCHUWING: Alvorens de accu in het gereedschap te plaatsen, moet u altijd controle-ren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand "OFF".

⚠ WAARSCHUWING: U mag NOOIT de uit-ver-grendelknop buiten werking stellen door hem met tape vast te zetten of iets dergelijks. Een schake-laar met een buiten werking gestelde uit-vergrendel-knop, kan leiden tot onbedoeld inschakelen en ernstig persoonlijk letsel.

⚠ WAARSCHUWING: Gebruik het gereedschap NOOIT als het start door alleen maar de trekkerschakelaar in te knijpen zonder de uit-ver-grendelknop in te drukken. Een schakelaar die moet worden gerepareerd, kan leiden tot onbedoeld inschakelen en ernstig persoonlijk letsel. Stuur het gereedschap op naar een Makita-servicecentrum voor reparatie ZONDER het verder te gebruiken.

KENNISGEVING: Druk de trekschakelaar niet hard in zonder dat de uit-vergrendelknop is ingedrukt. Hierdoor kan de schakelaar kapot gaan.

Om te voorkomen dat de trekkerschakelaar per ongeluk wordt ingeknepen, is de uit-vergrendelknop aangebracht. Om het gereedschap te starten, houdt u de uit-vergrendelknop ingedrukt en knijpt u vervolgens de trekkerschakelaar in. Laat de trekkerschakelaar los om het gereedschap te stoppen.

▶ Fig.4: 1. Trekkerschakelaar 2. Uit-vergrendelknop

Voet

De voet veert uit de achterzool wanneer u het gereedschap van het werkstuk tilt om te voorkomen dat de schaafmessen rechtstreeks het werkstuk raken. Dit voorkomt dat de schaafmessen per ongeluk worden beschadigd wanneer ze niet in gebruik zijn.

De voet veert terug in de achterzool wanneer u de zool van het gereedschap over het oppervlak van het werkstuk schuift.

▶ Fig.5: 1. Schaafmes 2. Achterzool 3. Voet 4. Oppervlak van het werkstuk

Beveiliging tegen onopzettelijk herstarten

Wanneer u de accu aanbrengt terwijl de trekkerschakelaar ingeknepen wordt gehouden, start het gereedschap niet. Om het gereedschap te kunnen starten, laat u eerst de trekkerschakelaar los, houdt u daarna de uit-vergrendelknop ingedrukt en knijpt u vervolgens de trekkerschakelaar weer in.

Elektronische functie

Het gereedschap is uitgerust met de volgende elektronische aansturingen voor een gemakkelijke bediening.

Elektrische rem

Het gereedschap is voorzien van een elektrische rem. Als het gereedschap continu niet snel stilstaat nadat de trekkerschakelaar is losgelaten, laat u het gereedschap onderhouden door uw plaatselijke Makita-servicecentrum.

Zachte-startfunctie

De functie zachte-start minimaliseert de startschok en laat het gereedschap geleidelijk starten.

MONTAGE

A LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Opbergplaats voor de pijpsleutel

Wanneer de pijpsleutel niet wordt gebruikt, bergt u hem op zoals aangegeven in de afbeelding zodat u hem niet verliest.

De schaafmessen aanbrengen en verwijderen

ALET OP: Draai de bevestigingsbouten van het schaafmes zorgvuldig vast wanneer u de schaafmessen in het gereedschap bevestigt. Controleer altijd of ze stevig vastgedraaid zijn. Een losse bevestigingsbout kan gevaarlijk zijn.

ALET OP: Behandel de schaafmessen erg voorzichtig. Gebruik handschoenen of doeken om uw vingers en handen te beschermen tijdens het aanbrengen en verwijderen van de schaafmessen.

LET OP: Gebruik uitsluitend de bijgeleverde Makita-sleutel bij het aanbrengen en verwijderen van de schaafmessen. Als u dit nalaat, loopt u het risico dat de bevestigingsbouten te vast of onvoldoende vast aangedraaid worden. Hierdoor kan letsel worden veroorzaakt.

KENNISGEVING: Om de schaafmessen aan te brengen, verwijdert u eerst alle houtsnippers en vreemde stoffen die aan de cilinder en de schaafmessen kleven. Gebruik schaafmessen van dezelfde afmetingen en hetzelfde gewicht omdat als u dit niet doet slingering en trillingen kunnen optreden, waardoor een slecht schaafresultaat ontstaat en het gereedschap kapot zal gaan.

Voor een gereedschap met conventionele schaafmessen

OPMERKING: Een paar schaafmessen is gemonteerd in de cilinder. Herhaal de volgende procedure voor elk schaafmes.

Conventionele schaafmessen verwijderen

1. Draai de bevestigingsbouten los en haal ze uit de cilinder met behulp van de bijgeleverde pijpsleutel.
2. Haal de cilinderplaat en het conventionele schaafmes (met afstelplaat) uit de cilinder.

▶ Fig.7: 1. Bevestigingsbout 2. Cilinderplaat 3. Conventioneel schaafmes (met afstelplaat) 4. Cilinder

1. Draai de schroeven van het conventioneel schaafmes los en verwijder vervolgens de afstelplaat.

▶ Fig.8: 1. Schroeven 2. Conventioneel schaafmes 3. Afstelplaat

Conventionele schaafmessen aanbrengen

1. Plaats een conventioneel schaafmes op de mesmeter en lijn daarbij zijn snijrand horizontaal uit langs de geleiderand van de mesmeter.

▶ Fig.9: 1. Conventioneel schaafmes 2. Mesmeter 3. Snijrand 4. Geleiderand

1. Plaats de afstelplaat op het conventionele schaafmes en draai vervolgens de schroeven iets vast.

2. Duw de afstelplaat naar voren totdat de pasrand ervan strak en volledig tegen de achterkant van de mesmeter valt.

3. Houd de afstelplaat vervolgens op zijn plaats en draai de schroeven vast om het op zijn plaats te bevestigen.

4. Plaats de afstelplaat op het conventionele schaafmes en draai vervolgens de schroeven iets vast.

5. Duw de afstelplaat naar voren totdat de pasrand ervan strak en volledig tegen de achterkant van de mesmeter valt.
6. Houd de afstelplaat vervolgens op zijn plaats en draai de schroeven vast om het op zijn plaats te bevestigen.

▶ Fig.10: 1. Afstelplaat 2. Conventioneel schaafmes 3. Schroef 4. Pasrand 5. Achterkant 6. Mesmeter

1. Verwijder eerst alle houtsnippers en vreemde stoffen die aan de cilinder en het conventionele schaafmes kleven.

2. Schuif de pasrand van de afstelplaat in de geleidegroef van de cilinder en plaats daarna de cilinderplaat op het conventionele schaafmes (met afstelplaat).

3. Draai de bevestigingsbouten kruislings gelijkmatig vast met behulp van de pijpsleutel.

▶ Fig.11: 1. Pasrand 2. Afstelplaat 3. Geleidegroef 4. Cilinder 5. Cilinderplaat 6. Conventioneel schaafmes 7. Bevestigingsbout

Voor een gereedschap met minischaafmessen

OPMERKING: Een paar schaafmessen is gemonteerd in de cilinder. Herhaal de volgende procedure voor elk schaafmes.

Minischaafmessen verwijderen

1. Draai de bevestigingsbouten één slag los met behulp van de bijgeleverde pijpsleutel.

▶ Fig.12: 1. Bevestigingsbout 2. Pijpsleutel

1. Schuif het minischaafmes uit de cilinder door één uiteinde van het mes naar buiten te duwen vanaf de kant van de riemafdekking.

▶ Fig.13: 1. Minischaafmes 2. Cilinder 3. Riemafdekking 4. T-greep van de pijpsleutel

OPMERKING: Voor een veilige werkwijze en onderhoud, gebruikt u de uiteinden van de T-greep van de pijpsleutel om het minischaafmes eruit te schuiven.

Minischaafmessen aanbrengen

1. Verwijder eerst alle houtsnippers en vreemde stoffen die aan de cilinder en het minischaafmes kleven.

2. Schuif het minischaafmes erin tussen de cilinder en de aanzetplaat door één uiteinde van het mes erin te schuiven vanaf de tegenovergestelde kant van de riemafdekking.

3. Draai de bevestigingsbouten kruislings gelijkmatig vast met behulp van de pijpsleutel.

4. Verwijder eerst alle houtsnippers en vreemde stoffen die aan de cilinder en het minischaafmes kleven.

5. Schuif het minischaafmes erin tussen de cilinder en de aanzetplaat door één uiteinde van het mes erin te schuiven vanaf de tegenovergestelde kant van de riemafdekking.
6. Draai de bevestigingsbouten kruislings gelijkmatig vast met behulp van de pijpsleutel.

▶ Fig.14: 1. Minischaafmes 2. Cilinder 3. Aanzetplaat 4. Riemafdekking 5. Bevestigingsbout 6. Pijpsleutel

Het minischaafmes kalibreren

Voer regelmatig een kalibratie van de schaafmessen uit om zo efficiënt mogelijk te werken.

1. Draai de bevestigingsbouten één slag los met behulp van de bijgeleverde pijpsleutel.

2. Schuif het minischaafmes uit de cilinder door één uiteinde van het mes naar buiten te duwen vanaf de kant van de riemafdekking.

3. Draai de bevestigingsbouten los en haal ze uit de cilinder met behulp van de pijpsleutel.

4. Haal de cilinderplaat en de aanzetplaat (met afstelplaat) uit de cilinder.

5. Draai de bevestigingsbouten één slag los met behulp van de bijgeleverde pijpsleutel.

6. Schuif het minischaafmes uit de cilinder door één uiteinde van het mes naar buiten te duwen vanaf de kant van de riemafdekking.
7. Draai de bevestigingsbouten los en haal ze uit de cilinder met behulp van de pijpsleutel.
8. Haal de cilinderplaat en de aanzetplaat (met afstelplaat) uit de cilinder.

▶ Fig.15: 1. Bevestigingsbout 2. Cilinderplaat 3. Aanzetplaat (met afstelplaat) 4. Cilinder

1. Draai de schroeven van de aanzetplaat één slag los om de afstelplaat los te maken.

▶ Fig.16: 1. Schroeven 2. Aanzetplaat 3. Afstelplaat

1. Verwijder alle houtsnippers en vreemde stoffen die aan de aanzetplaat (met afstelplaat) en het minischaafmes kleven.

2. Plaats het minischaafmes op de mesmeter en lijn daarbij zijn snijrand horizontaal uit langs de geleiderand van de mesmeter.

3. Plaats de aanzetplaat (met afstelplaat) op het minischaafmes en lijn daarbij de geleidenokken van de aanzetplaat uit met de geleidegroeven in het minischaafmes.

▶ Fig.17: 1. Minischaafmes 2. Mesmeter 3. Snijrand 4. Geleiderand 5. Aanzetplaat (met afstelplaat) 6. Geleidenok 7. Geleidegroef

1. Duw de afstelplaat naar voren totdat de pasrand ervan strak en volledig tegen de achterkant van de mesmeter valt.

2. Houd de afstelplaat vervolgens op zijn plaats en draai de schroeven vast om het op zijn plaats te bevestigen.

▶ Fig.18: 1. Afstelplaat 2. Aanzetplaat 3. Schroef 4. Pasrand 5. Achterkant 6. Mesmeter

1. Ray Schuif de pasrand van de afstelplaat in de geleidegroef van de cilinder en plaats daarna de cilinderplaat op de aanzetplaat (met afstelplaat).

▶ Fig.19: 1. Pasrand 2. Afstelplaat 3. Geleidegroef 4. Cilinder 5. Cilinderplaat 6. Aanzetplaat 7. Bevestigingsbout

1. Draai de bevestigingsbouten iets vast en schuif het minischaafmes erin tussen de cilinder en de aanzetplaat door één uiteinde van het mes erin te schuiven vanaf de tegenovergestelde kant van de riemafdekking.

2. Draai de bevestigingsbouten kruislings gelijkmatig vast met behulp van de pijpsleutel.

▶ Fig.20: 1. Minischaafmes 2. Cilinder 3. Aanzetplaat 4. Riemafdekking 5. Bevestigingsbout 6. Pijpsleutel

Het schaafmes afstellen

Uw schaafwerk zal ruw en ongelijkmatig worden als de schaafmessen niet goed en stevig zijn aangebracht. Breng de schaafmessen correct aan zodat de snijranden haaks staan op en op exact dezelfde hoogte staan als de achterzool. Kijk naar de voorbeelden in de onderstaande tabel voor de correcte afstelling.

Schaafoppervlak Afstelling van schaafmessen Oorzaak
Correcte afstelling		De snijranden staan op exact dezelfde hoogte als de achterzool en lopen zij aan zij parallel aan de zool van de schaaf.
Uithollen aan het begin		De snijranden staan hoger dan de achterzool.
Uithollen aan het einde		De snijranden staan lager dan de achterzool.

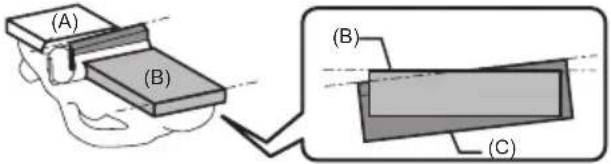

Oppervlak loopt af		De snijranden lopen zij aan zij niet parallel aan de zool van de schaaf.
(A): Voorzool (verstelbaar)(B): Achterzool (vast)(C): Schaafmes

De geleideplaat aanbrengen

1. Leg het gereedschap neer met de riemafdekking omhoog gericht.
2. Bevestig de geleideplaat op zijn plaats door hem vast te zetten met behulp van de vingerschroef in het bevestigingsgat op de zijkant van de gereedschapskop.

▶ Fig.21: 1. Riemafdekking 2. Geleideplaat

1. Vingerschroef 4. Bevestigingsgat

2. Schuif de randgeleider in en uit overeenkomstig de gewenste schaafbreedte en draai daarna de vingerschroef vast om hem in de gewenste stand vast te zetten.

▶ Fig.22: 1. Randgeleider 2. Vingerschroef

De dieptegeleider aanbrengen

1. Leg het gereedschap neer met de riemafdekking omlaag gericht.
2. Bevestig de dieptegeleider op zijn plaats door hem vast te zetten met behulp van de ring en vingerschroef in het bevestigingsgat op de zijkant van de gereedschapskop.

▶ Fig.23: 1. Riemafdekking 2. Dieptegeleider 3. Ring 4. Vingerschroef 5. Bevestigingsgat

1. Schuif de dieptegeleider omhoog en omlaag overeenkomstig de gewenste schaafdiepte en draai daarna de vingerschroef vast om hem in de gewenste stand vast te zetten.

▶ Fig.24: 1. Dieptegeleider 2. Vingerschroef

De afschuingeleider aanbrengen

Optioneel accessoire

1. Leg het gereedschap neer met de voorzool omhoog gericht.
2. Bevestig de randgeleiders aan de bevestigingsarmen door de uitsteeksels op de armen in de geleidesleuven van de randgeleiders te laten vallen, en zet ze vast met de ringen en vingerschroeven.
3. Bevestig de afschuingeleiders (samenstel van randgeleider en bevestigingsarm) op hun plaats door ze vast te zetten met behulp van de vingerschroeven in de bevestigingsgaten aan beide zijkanten van de gereedschapskop.

▶ Fig.25: 1. Voorzool 2. Randgeleider
3. Bevestigingsarm 4. Uitsteeksel
5. Geleidesleuf 6. Ring 7. Vingerschroef
8. Bevestigingsgat

1. Schuif de randgeleiders in en uit overeenkomstig het gewenste afschuinbereik en draai daarna de vingerschroef vast om ze in de gewenste stand vast te zetten.

▶ Fig.26: 1. Randgeleider 2. Vingerschroef

Stof en schaafsel afvoeren

Stof en schaafsel kan worden afgevoerd via de uit-werpopeningen aan de linker- en rechterkant. Dop de uitwerpopening aan de tegenovergestelde kant van waar u het stof en schaafsel wilt afvoeren af met behulp van de dop.

Om de dop los te maken van de uitwerpopening, draait u de dop in de richting van de handgreep om de vergrendeling te ontgrendelen en trek de dop er vervolgens af.

▶ Fig.27: 1. Dop 2. Handgreep

Om de dop aan te brengen, steekt u de dop recht in een uitwerpopening, waarbij u de vergrendelsleuf in de dop uitlijnt met het uitsteeksel op de uitwerpopening tot de dop op zijn plaats wordt vergrendeld.

▶ Fig.28: 1. Dop 2. Vergrendelsleuf 3. Uitsteeksel

Stofzak

Optioneel accessoire

Bevestig de stofzak op een van de uitwerpopeningen en duw deze er stevig en zo ver mogelijk op. Verzeker u ervan dat de stofzak stevig is aangebracht over de lapse uitwerpopening zodat deze niet tijdens gebruik eraf komt.

Wanneer de stofzak ongeveer halfvol is, maakt u hem los van het gereedschap en trekt u de sluitstrip eraf. Leeg de stofzak. Tik zacht tegen de stofzak om ook de deeltjes te verwijderen die tegen de binnenkant kleven en verdere stofopvang kunnen hinderen.

▶ Fig.30: 1. Sluitstrip

OPMERKING: Als u een Makita-stofzuiger aansluit op dit gereedschap, kunt u nog efficiënter en schoner werken.

Een stofzuiger aansluiten

Wanneer u tijdens het schaven schoon wilt werken, sluit u een Makita-stofzuiger aan op uw gereedschap. Sluit de stofzuigerslang aan op een van de uitwerpopeningen, zoals aangegeven in de afbeeldingen.

Gebruik een kniestuk op de uitwerpopening om de luchtstroom in de gewenste richting te sturen voor een schonere werkomgeving. Bevestig het kniestuk op een van de uitwerpopeningen en duw deze er stevig en zo ver mogelijk op.

▶ Fig.32: 1. Kniestuk

BEDIENING

ALET OP: Houd het gereedschap stevig vast met één hand aan de schakelaarhandgreep en de andere hand aan de diepte-instelknop tijdens het gebruik van het gereedschap.

Gebruik als schaaf

1. Houd het gereedschap stevig vast met beide handen: één hand aan de schakelaarhandgreep en de andere hand aan de diepte-instelknop.
2. Plaats de voorzool van het gereedschap plat op het oppervlak van het werkstuk zonder dat de schaaf-messen het werkstuk raken.
3. Schakel het gereedschap in en wacht totdat het op volle snelheid werkt.
4. Beweeg het gereedschap voorzichtig naar voren en oefen aan het begin iets meer druk uit op de diepte-instelknop zodat de hele zool van de elektrische schaaf vlak en parallel blijft aan het oppervlak van het werkstuk.

▶ Fig.33

1. Let erop dat u in het middelste deel van de werkgang gelijkmatig druk uitoefent op het oppervlak van het werkstuk, en duw het gereedschap rustig vooruit.

▶ Fig.34

OPMERKING: Oefen evenveel druk uit met uw hand op de schakelaarhandgreep als op de diepte-instelknop zodat zowel de voorzool als de achterzool het oppervlak van het werkstuk raakt.

1. Oefen aan het einde van de werkgang meer druk uit op de schakelaarhandgreep om te voorkomen dat te diep wordt geschaffd wanneer de voorzool al van het oppervlak van het werkstuk af is.

▶ Fig.35

OPMERKING: Het schaven werkt gemakkelijker wanneer u het werkstuk iets voorover kantelt zodat u tijdens gebruik minder druk hoeft uit te oefenen om het gereedschap vast te houden.

OPMERKING: Stel de schaafsnelheid en -diepte in op het gewenste afwerkniveau van het oppervlak.

Voor een ruwe afwerking, stelt u de schaafdiepte voldoende diep in op het werkstuk.

Voor een mooie en fijne afwerking, duwt u het gereedschap langzaam vooruit met een geringe schaafdiepte gedurende meerdere werkgangen.

Rabatten

▶ Fig.36

Gebruik de geleideplaat om een haakse verdieping aan te brengen, zoals aangegeven in de afbeelding.

1. Breng de geleideplaat en de dieptegeleider aan op het gereedschap en zet ze vast met behulp van de ringen en vingerschroeven.

2. Stel de dieptegeleider af op de rabatdiepte en zet hem op zijn plaats vast met behulp van de vingerschroef.

3. Teken een schaaflijn op het werkstuk en lijn de rand van het schaafmes uit met de schaaflijn.

▶ Fig.37: 1. Rand van het schaafmes 2. Schaaflijn 3. Dieptegeleider 4. Vingerschroef

OPMERKING: Verzeker u ervan dat bij het rabatten de rand van het schaafmes 1,6 mm - 1,8 mm buiten de zijkant van de cilinder uitsteekt. (Zie "A" in de volgende afbeelding.)

* U kunt er ook voor kiezen om de rand van het schaafmes 0,2 mm - 0,4 mm buiten de zijkant van de voorzool te laten uitsteken. (Zie "B" in de volgende afbeelding.)

▶ Fig.38: 1. Rand van het schaafmes 2. Zijkant van de cilinder 3. Zijkant van de voorzool

1. Schuif de randgeleider naar binnen in de geleideplaat totdat deze tegen de zijkant van het werkstuk komt. Zet hem daarna op zijn plaats vast met behulp van de vingerschroef.

▶ Fig.39: 1. Geleideplaat 2. Randgeleider 3. Zijkant van het werkstuk 4. Vingerschroef

1. Voer het schaven uit door het gereedschap te bewegen waarbij de hele randgeleider langs de zijkant van het werkstuk schuift.

OPMERKING: De reikwijdte van de randgeleider kan worden vergroot door een extra stuk hout te bevestigen aan de bevestigingsgaten in de geleider.

▶ Fig.40: 1. Extra stuk hout 2. Bevestigingsgaten

Afschuinen

▶ Fig.41

Gebruik de "V"-groeven aangebracht in de voorzool om randen af te schuinen, zoals aangegeven in de afbeelding.

Voer het schaven uit door het gereedschap te bewegen waarbij een van de drie "V"-groeven in de voorzool is uitgelijnd met de hoekrand van het werkstuk.

▶ Fig.42: 1. V-groef (gemiddelde mate van afschuining) 2. V-groef (geringe mate van afschuining) 3. V-groef (hoge mate van afschuining)

De afschuingeleider gebruiken

Optioneel accessoire

1. Schuif de randgeleiders naar binnen in de afschuingeleiders totdat ze tegen de zijden van de hoek van het werkstuk komen.
2. Zet de randgeleiders op hun plaats vast met behulp van de vingerschroeven.
3. Voer het schaven uit door het gereedschap te bewegen waarbij de hele randgeleiders langs de zijden van de hoek van het werkstuk schuiven.

▶ Fig.43: 1. Afschuinliniaal 2. Randgeleiders 3. Vingerschroef

OPMERKING: Om veel af te schuinen, voert u meer-dere werkgangen uit, beginnend bij weinig afschuinen oplopend naar veel afschuinen, zoals aangeven in de afbeelding.

▶ Fig.44: 1. Steunkant van de afschuinliniaal 2. Weinig afschuinen 3. Veel afschuinen

FUNCTIE VOOR DRAADLOOS INSCHAKELEN

Mogelijkheden van de functie voor draadloos inschakelen

Met de functie voor draadloos inschakelen kunt u schoon en comfortabel werken. Door een ondersteunde stofzuiger aan te sluiten op het gereedschap, kunt u de stofzuiger automatisch laten in- en uitschakelen bij bediening van de schakelaar van het gereedschap.

▶ Fig.45

Om de functie voor draadloos inschakelen te gebruiken, dient u de volgende zaken voor te bereiden:

• Een draadloos-eenheid (optioneel accessoire)
• Een stofzuiger die de functie voor draadloos inschakelen ondersteunt

In het kort bestaat het instellen van de functie voor draadloos inschakelen uit de volgende punten.

Raadpleeg elke paragraaf voor informatie over de procedure.

1. De draadloos-eenheid aanbrengen
2. Registratie van het gereedschap op de stofzuiger
3. De functie voor draadloos inschakelen starten

De draadloos-eenheid aanbrengen

Optioneel accessoire

ALET OP: Plaats het gereedschap op een vlakke en stabiele ondergrond wanneer u de draadloos-eenheid aanbrengt.

KENNISGEVING: Verwijder het stof en vuil vanaf het gereedschap voordat u de draad-loos-eenheid aanbrengt. Stof en vuil kunnen een storing veroorzaken wanneer ze binnendringen in de gleuf voor de draadloos-eenheid.

KENNISGEVING: Om een storing als gevolg van statische elektriciteit te voorkomen, raakt u een materiaal aan dat statische elektriciteit ontlaadt, zoals een metalen onderdeel van het gereedschap, voordat u de draadloos-eenheid oppakt.

KENNISGEVING: Let er bij het aanbrengen van de draadloos-eenheid altijd op dat de draadloos-eenheid in de correcte richting wordt aangebracht en dat de afdekking volledig wordt gesloten.

1. Open de afdekking op het gereedschap, zoals aangegeven in de afbeelding.
   ▶ Fig.46: 1. Afdekking
2. Breng de draadloos-eenheid aan in de gleuf en sluit vervolgens de afdekking.

Wanneer u de draadloos-eenheid aanbrengt, lijnt u de uitsteeksels uit met de uitsparingen in de gleuf.

▶ Fig.47: 1. Draadloos-eenheid 2. Uitsteeksel

1. Afdekking 4. Uitsparing

Wanneer u de draadloos-eenheid verwijdert, opent u langzaam de afdekking. De haken op de achterkant van de afdekking, tillen de draadloos-eenheid op terwijl u de afdekking omhoog trekt.

▶ Fig.48: 1. Draadloos-eenheid 2. Haak 3. Afdekking

Nadat de draadloos-eenheid is verwijderd, bewaart u hem in de bijgeleverde doos of een antistatische container.

KENNISGEVING: Gebruik altijd de haken op de achterkant van de afdekking wanneer u de draadloos-eenheid verwijdert. Als de haken niet aangrijpen op de draadloos-eenheid, sluit u de afdekking volledig en opent u hem weer langzaam.

Registratie van het gereedschap op de stofzuiger

OPMERKING: Een stofzuiger van Makita die de functie voor draadloos inschakelen ondersteunt, is vereist voor registratie van het gereedschap.

OPMERKING: Voltooi het aanbrengen van de draad-loos-eenheid in het gereedschap voordat u de regis-tratie van het gereedschap start.

OPMERKING: Gedurende de registratie van het gereedschap mag u de trekkerschakelaar van het gereedschap niet inknijpen en de aan-uitknop van de stofzuiger niet bedienen.

OPMERKING: Raadpleeg tevens de gebruiksaanwijzing van de stofzuiger.

Als u wilt dat de stofzuiger wordt ingeschakeld tegelijk met de bediening van de schakelaar van het gereedschap, moet u van tevoren de registratie van het gereedschap voltooien.

1. Breng de accu's aan in de stofzuiger en het gereedschap.

2. Zet de standbyschakelaar op de stofzuiger op "AUTO".
   ▶ Fig.49: 1. Standbyschakelaar

3. Houd de knop voor draadloos inschakelen op de stofzuiger gedurende 3 seconden ingedrukt totdat de lamp van draadloos inschakelen groen knippert. En houd daarna op dezelfde manier de knop voor draadloos inschakelen op het gereedschap ingedrukt.

▶ Fig.50: 1. Knop voor draadloos inschakelen 2. Lamp van draadloos inschakelen

Nadat de stofzuiger en het gereedschap met succes aan elkaar zijn gekoppeld, zullen de lampen van draad-loos inschakelen gedurende 2 seconden groen branden, waarna ze blauw gaan knipperen.

OPMERKING: De lampen van draadloos inschakelen stoppen na 20 seconden met groen knipperen. Druk op de knop voor draadloos inschakelen op het gereedschap terwijl de lamp van draadloos inschakelen op de stofzuiger knippert. Als de lamp van draadloos inschakelen niet groen knippert, drukt u kort op de knop voor draadloos inschakelen en houdt u deze weer ingedrukt.

OPMERKING: Als u twee of meer gereedschappen registreert op één stofzuiger, voltooit u de registratie van de gereedschappen één voor één.

De functie voor draadloos inschakelen starten

OPMERKING: Voltooi de registratie van het gereedschap op de stofzuiger voordat u de functie draadloos inschakelen gebruikt.

OPMERKING: Raadpleeg tevens de gebruiksaanwijzing van de stofzuiger.

Nadat een gereedschap in de stofzuiger is geregistreerd, wordt de stofzuiger automatisch in- en uitgeschakeld door de bediening van de schakelaar van het gereedschap.

1. Breng de draadloos-eenheid aan in het gereedschap.
2. Sluit de slang van de stofzuiger aan op het gereedschap.

▶ Fig.51

1. Zet de standbyschakelaar op de stofzuiger op "AUTO".

▶ Fig.52: 1. Standbyschakelaar

1. Druk kort op de knop voor draadloos inschakelen op het gereedschap. De lamp van draadloos inschakelen knippert blauw.

▶ Fig.53: 1. Knop voor draadloos inschakelen 2. Lamp van draadloos inschakelen

1. Schakel het gereedschap in. Controleer of de stofzuiger is ingeschakeld terwijl het gereedschap in gebruik is.

Om het draadloos inschakelen van de stofzuiger te stoppen, drukt u op de knop voor draadloos inschakelen op het gereedschap.

OPMERKING: De lamp van draadloos inschakelen op het gereedschap stopt met blauw knipperen wanneer gedurende 2 uur geen bediening plaatsvindt. In dat geval zet u de standby-schakelaar van de stofzuiger op "AUTO" en drukt u nogmaals op de knop voor draadloos inschakelen op het gereedschap.

OPMERKING: De stofzuiger wordt met een vertraging in- en uitgeschakeld. Er treedt een tijdsvertraging op wanneer de stofzuiger de bediening van de schakelaar van het gereedschap detecteert.

OPMERKING: Het zendbereik van de draadloos-eenheid kan variëren afhankelijk van de locatie en omgevingsomstandigheden.

OPMERKING: Als twee of meer gereedschappen zijn geregistreerd in één stofzuiger, kan de stofzuiger worden ingeschakeld ondanks dat u uw gereedschap niet inschakelt omdat een andere gebruiker de functie voor draadloos inschakelen gebruikt.

Beschrijving van de status van de lamp van draadloos inschakelen

▶ Fig.54: 1. Lamp van draadloos inschakelen

De lamp van draadloos inschakelen toont de status van de functie voor draadloos inschakelen. Raadpleeg de onderstaande tabel voor de betekenis van de status van de lamp.

Status Lamp van draadloos inschakelen Beschrijving
Standby B	auw			2 uur Het	draadloos inschakelen van de stofzuiger is beschikbaar. De lamp wordt automatisch uitgeschakeld wanneer gedurende 2 uur geen bediening plaatsvindt.
				Bij ingeschakeld gereedschap.	Het draadloos inschakelen van de stofzuiger is beschikbaar en het gereedschap is ingeschakeld.
Registratie van het gereedschap	Groen			20 seconden	Klaar voor registratie van het gereedschap. Wachten op registra-tie door de stofzuiger.
				2 seconden	De registratie van het gereedschap is voltooid. De lamp van draadloos inschakelen knippert blauw.
Registratie van het gereedschap annuleren	Rood			20 seconden	Klaar om de registratie van het gereedschap te annuleren. Wachten op annuleren door de stofzuiger.
				2 seconden	Het annuleren van de registratie van het gereedschap is voltooid. De lamp van draadloos inschakelen knippert blauw.
Overig Rood 3				seconden	De draadloos-eenheid wordt van stroom voorzien en de functie voor draadloos inschakelen start nu op.
		Uit - - Het draadloos inschakelen van de stofzuiger is gestopt.

Registratie van het gereedschap op de stofzuiger annuleren

Voer de volgende procedure uit om de registratie van het gereedschap in de stofzuiger te annuleren.

1. Breng de accu's aan in de stofzuiger en het gereedschap.
2. Zet de standbyschakelaar op de stofzuiger op "AUTO".

▶ Fig.55: 1. Standbyschakelaar

1. Houd de knop voor draadloos inschakelen op de stofzuiger gedurende 6 seconden ingedrukt. De lamp van draadloos inschakelen knippert groen en brandt daarna rood. Houd daarna op dezelfde manier de knop voor draadloos inschakelen op het gereedschap ingedrukt.
   ▶ Fig.56: 1. Knop voor draadloos inschakelen
2. Lamp van draadloos inschakelen

Als het annuleren met succes is uitgevoerd, zullen de lampen van draadloos inschakelen gedurende 2 seconden rood branden, waarna ze blauw gaan knipperen.

OPMERKING: De lampen van draadloos inschakelen stoppen na 20 seconden met rood knipperen. Druk op de knop voor draadloos inschakelen op het gereedschap terwijl de lamp van draadloos inschakelen op de stofzuiger knippert. Als de lamp van draadloos inschakelen niet rood knippert, drukt u kort op de knop voor draadloos inschakelen en houdt u deze weer ingedrukt.

Storingzoeken van de functie voor draadloos inschakelen

Alvorens u verzoekt om reparatie, kunt u zelf als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding niet wordt beschreven, probeer dan niet het gereedschap te demonteren. Laat reparaties over aan een erkend Makita-servicecentrum, uitsluitend met gebruik van originele Makita-vervangingsonderdelen.

Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing
De lamp van draadloos inschakelen brandt/knippert niet.	De draadloos-eenheid is niet aangebracht in het gereedschap.De draadloos-eenheid is verkeerd aangebracht in het gereedschap.	Breng de draadloos-eenheid op de juiste wijze aan.
	De aansluitingen van de draadloos-eenheid en/of de gleuf zijn vuil.	Veeg het stof en vuil op de aansluitingen van de draadloos-eenheid voorzichtig af en reinig de gleuf.
	Er is niet op de knop voor draadloos inschakelen op het gereedschap gedrukt.	Druk kort op de knop voor draadloos inschakelen op het gereedschap.
	De standbyschakelaar op de stofzuiger is niet op “AUTO” gezet.	Zet de standbyschakelaar op de stofzuiger op “AUTO”.
	Geen voeding. Voorzie het gereedschap	en de stofzuiger van voeding.
De registratie van het gereedschap/het annuleren van de registratie van het gereedschap kan niet met succes worden voltooid.	De draadloos-eenheid is niet aangebracht in het gereedschap.De draadloos-eenheid is verkeerd aangebracht in het gereedschap.	Breng de draadloos-eenheid op de juiste wijze aan.
	De aansluitingen van de draadloos-eenheid en/of de gleuf zijn vuil.	Veeg het stof en vuil op de_aansluitingen van de draadloos-eenheid voorzichtig af en reinig de gleuf.
	De standbyschakelaar op de stofzuiger is niet op “AUTO” gezet.	Zet de standbyschakelaar op de stofzuiger op “AUTO”.
	Geen voeding. Voorzie het gereedschap	en de stofzuiger van voeding.
	Onjuiste bediening Druk kort op de knop	voor draadloos inschakelen en voer de procedures voor de registratie/het annule-ren van de registratie opnieuw uit.
	Het gereedschap en de stofzuiger staan te ver uit elkaar (buiten het zendbereik).	Plaats het gereedschap en de stofzuiger dichter bij elkaar. Het maximale zendbereik is ongeveer 10 meter, echter, dit kan verschillen afhankelijk van de omstandigheden.
	Voordat de registratie van het gereedschap/het annuleren van de registratie van het gereedschap werd voltooid:- de schakelaar van het gereedschap werd aan gezet of;- de aan-uitknop op de stofzuiger werd ingeschakeld.	Druk kort op de knop voor draadloos inschakelen en voer de procedures voor de registratie/het annule-ren van de registratie opnieuw uit.
	De procedure voor de registratie van het gereedschap op het gereedschap of de stofzuiger is niet voltooid.	Voer de procedure voor de registratie van het gereedschap tegelijkertijd uit op het gereedschap en de stofzuiger.
	Radiostoring door andere apparaten die sterke radiogolven genereren.	Houd het gereedschap en de stofzuiger uit de buurt van apparaten zoals Wi-Fi-apparaten en magnetrons.
De stofzuiger wordt niet in- en uitgeschakeld tegelijk met de bedie- ning van de schakelaar van het gereedschap.	De draadloos-eenheid is niet aange- bracht in het gereedschap.De draadloos-eenheid is verkeerd aangebracht in het gereedschap.	Breng de draadloos-eenheid op de juiste wijze aan.
	De aansluitingen van de draadloos-een- heid en/of de gleuf zijn vuil.	Veeg het stof en vuil op de aansluitingen van de draadloos-eenheid voorzichtig af en reinig de gleuf.
	Er is niet op de knop voor draadloos inschakelen op het gereedschap gedrukt.	Druk kort op de knop voor draadloos inschakelen en controleer of de lamp van draadloos inschakelen blauw knippert.
	De standbyschakelaar op de stofzuiger is niet op “AUTO” gezet.	Zet de standbyschakelaar op de stofzuiger op “AUTO”.
	Meer dan 10 gereedschappen zijn geregistreerd in de stofzuiger.	Voer de registratie van het gereedschap opnieuw uit.Als meer dan 10 gereedschappen zijn geregistreerd in de stofzuiger, wordt de eerste registratie van een gereedschap automatisch gewist.
	De stofzuiger heeft alle registraties van de gereedschappen gewist.	Voer de registratie van het gereedschap opnieuw uit.
	Geen voeding. Voorzie het gereedschap	en de stofzuiger van voeding.
	Het gereedschap en de stofzuiger staan te ver uit elkaar (buiten het zendbereik).	Plaats het gereedschap en de stofzuiger dichter bij elkaar. Het maximale zendbereik is ongeveer 10 meter, echter, dit kan verschillen afhankelijk van de omstandigheden.
	Radiostoring door andere apparaten die sterke radiogolven genereren.	Houd het gereedschap en de stofzuiger uit de buurt van apparaten zoals Wi-Fi-apparaten en magnetrons.
De stofzuiger is ingeschakeld terwijl het gereedschap niet in gebruik is.	Andere gebruikers gebruiken op hun gereedschap de functie voor draadloos inschakelen van de stofzuiger.	Schakel de knop voor draadloos inschakelen van de andere gereedschappen uit of annuleer de registra- tie van de andere gereedschappen.

ONDERHOUD

ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.

De schaafseluitwerpopeningen reinigen

Reinig de schaafseluitwerpopeningen regelmatig. Gebruik perslucht om een verstopte schaafseluitwerpopeningen te reinigen.

De messen aanscherpen

Alleen voor conventionele schaafmessen

Zorg ervoor dat de schaafmessen altijd scherp zijn voor de beste prestaties. Gebruik de aanscherphouder (optioneel accessoire) voor het veilig en effectief aanscherpen van de randen van de schaafmessen.

▶ Fig.57: 1. Aanscherphouder 2. Mes

1. Draai de twee vleugelmoeren van de aanscherphouder los.
2. Schuif de achterranden van de schaafmessen zo ver mogelijk in de bevestigingssleuven met de snijranden die moeten worden gescherpt omlaag gericht.

▶ Fig.58: 1. Aanscherphouder 2. Vleugelmoer

1. Schaafmes 4. Snijrand

2. Bevestigingssleuven 6. Boutkop

3. Draai de vleugelmoeren vast om de schaafmessen op hun plaats te bevestigen.

4. Dompel de wetsteen gedurende 2 of 3 minuten onder water alvorens te scherpen.

5. Houd de aanscherphouder stevig vast en plaats de snijranden voorzichtig op het oppervlak van de wetsteen.

6. Scherp de snijranden door de aanscherphouder vooruit en achteruit te bewegen.

▶ Fig.59

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• Snelstalen schaafmes
• Hardstalen schaafmes (voor een langere levensduur)
  • Minischaafmes
  • Aanscherphouder, compleet
• Mesmeter, compleet
• Aanzetplaat, paar
• Geleideplaat, compleet
• Opruwsteen
• Stofzak, compleet
• Kniestuk
• Afschuinliniaal, compleet
  • Draadloos-eenheid
• Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Deze kunnen van land tot land verschillen.

ESPECIFICACIONES
