KP001GZ - Raboteuse électrique MAKITA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Rabot électrique MAKITA KP001GZ, puissance 40V, largeur de rabotage 82 mm, profondeur de coupe jusqu'à 3 mm.
Utilisation	Idéal pour le rabotage de surfaces en bois, ajustement de portes et finitions de meubles.
Maintenance et Réparation	Vérifier régulièrement les lames, nettoyer le système d'évacuation des copeaux, lubrifier les pièces mobiles.
Sécurité	Utiliser des lunettes de protection, éviter les surfaces humides, débrancher l'appareil lors du changement de lames.
Informations Générales	Poids léger pour une manipulation aisée, batterie compatible avec d'autres outils MAKITA de la même gamme.

FOIRE AUX QUESTIONS - KP001GZ MAKITA

Comment puis-je changer les lames du rabot MAKITA KP001GZ ?

Pour changer les lames, dévissez les vis de fixation des lames à l'aide d'un tournevis approprié. Retirez les lames usées et remplacez-les par des lames neuves, puis resserrez les vis.

Quel type de prise dois-je utiliser pour alimenter le MAKITA KP001GZ ?

Le MAKITA KP001GZ fonctionne avec une prise électrique standard de 230 V. Assurez-vous que l'alimentation est adéquate et que la prise est en bon état.

Comment régler la profondeur de coupe du rabot ?

La profondeur de coupe peut être ajustée à l'aide de la molette de réglage située sur le dessus de l'appareil. Tournez la molette dans le sens des aiguilles d'une montre pour augmenter la profondeur et dans le sens inverse pour la diminuer.

Le rabot MAKITA KP001GZ émet un bruit anormal, que faire ?

Vérifiez si les lames sont correctement installées et en bon état. Un bruit anormal peut également être causé par des débris coincés. Éteignez l'appareil et vérifiez l'intérieur pour tout objet étranger.

Comment nettoyer le rabot après utilisation ?

Débranchez le rabot et utilisez un chiffon sec pour enlever la poussière et les résidus de bois. Évitez d'utiliser de l'eau ou des liquides de nettoyage sur l'appareil.

Quel est le poids du rabot MAKITA KP001GZ ?

Le poids du rabot MAKITA KP001GZ est d'environ 3,1 kg.

Puis-je utiliser le rabot sur des matériaux autres que le bois ?

Il est recommandé d'utiliser le rabot uniquement sur des surfaces en bois. L'utilisation sur d'autres matériaux peut endommager l'appareil et annuler la garantie.

Où puis-je trouver des pièces de rechange pour le MAKITA KP001GZ ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés MAKITA ou sur le site officiel de MAKITA.

Quel est l'intervalle de maintenance recommandé pour le rabot ?

Il est recommandé de vérifier et de nettoyer le rabot après chaque utilisation, et de faire un entretien plus approfondi tous les 20 heures d'utilisation ou si vous remarquez une diminution des performances.

MODE D'EMPLOI KP001GZ MAKITA

Modèle : KP001G
Largeur de rabotage 82 mm
Profondeur de rabotage 4 mm
Profondeur de polissage d'angle 25 mm
Vitesse à vide 15 000 min	-1
Longueur totale (avec BL4040) 385 mm
Tension nominale C.C. 36 V - 40 V max.
Poids net 3,7 - 4,9 kg

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications et la batterie peuvent être différentes suivant les pays.
• Le poids peut être différent selon les accessoires, notamment la batterie. Les associations la plus légère et la plus lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau.

Batterie et chargeur applicables

Batterie BL4020* / BL4025* / BL4040* / BL4050F / BL4080F	*: Batterie recommandée
Chargeur DC40RA / DC40RB / DC40RC

• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résidez.

AVERTISSEMENT : N'utilisez que les batteries et les chargeurs répertoriés ci-dessus. L'utilisation autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.

Utilisations

L'outil est conçu pour le rabotage du bois.

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN62841-2-14 :

Niveau de pression sonore (LpA) : 90 dB (A)

Niveau de puissance sonore (LWA) : 98 dB (A) Incertitude (K) : 3 dB (A)

NOTE : La ou les valeurs d'émission de bruit déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.

NOTE : La ou les valeurs d'émission de bruit déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT : Portez un serre-tête antibruit.

AVERTISSEMENT : L'émission de bruit lors de

l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de pièce usinée.

AVERTISSEMENT : Les mesures de sécurité à

prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN62841-2-14 :

Mode de travail : meulage de surface

Émission de vibrations (aₙ) : 4,3 m/s²

Incertitude (K) : 1,5 m/s²

NOTE : La ou les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.

NOTE : La ou les valeurs de vibration totales déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT : L'émission de vibrations de l'usage réel de l'outil électrique peut être férente de la ou des valeurs déclarées, suivant façon dont l'outil est utilisé, particulièrement on le type de pièce usinée.

AVERTISSEMENT : Les mesures de sécurité rendre pour protéger l'utilisateur doivent être sées sur une estimation de l'exposition dans les conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle utilisation, comme par exemple le moment de mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Déclarations de conformité

Pour les pays européens uniquement

Les déclarations de conformité sont fournies en Annexe A à ce mode d'emploi.

CONSIGNES DE SÉCURITÉ

Consignes de sécurité générales pour outils électriques

AAVERTISSEMENT : Veuillez lire les consignes de sécurité, instructions, illustrations et spécifications qui accompagnent cet outil électrique. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

Le terme « outil électrique » dans les avertissements fait référence à l'outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à l'outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

Consignes de sécurité pour rabot sans fil

1. Attendez que l'outil de coupe s'arrête avant de poser l'outil. Un outil de coupe en rotation exposé peut pénétrer dans la surface, ce qui peut provoquer une perte de maîtrise et de graves blessures.
2. Utilisez des dispositifs de serrage ou un autre moyen pratique pour fixer et soutenir la pièce sur une plateforme stable. La pièce sera instable et vous risquerez d'en perdre la maîtrise si vous la tenez avec une main ou l'appuyez contre votre corps.
3. Ne laissez jamais de chiffons, linges, cordons, cordes et objets similaires sur la zone de travail.
4. Évitez les clous. Avant de travailler la pièce, inspectez-la et retirez tous les clous.
5. N'utilisez que des lames affûtées. Manipulez les lames avec beaucoup de précaution.
6. Assurez-vous que les boulons de fixation des lames sont bien serrés avant utilisation.
7. Tenez l'outil fermement à deux mains.
8. Gardez les mains à l'écart des pièces en rotation.
9. Avant d'utiliser l'outil sur la pièce, laissez-le tourner à vide un instant. Soyez attentif aux vibrations ou sautillements pouvant indiquer que la lame n'est pas bien installée ou est mal équilibrée.
10. Assurez-vous que la lame n'entre pas en contact avec la pièce avant de mettre l'outil sous tension.

11. Attendez que la lame atteigne sa pleine vitesse avant de procéder à la coupe.

12. Avant de régler la profondeur de coupe, mettez toujours l'outil hors tension et attendez l'arrêt complet des lames.

13. Ne mettez jamais le doigt dans la goulotte à copeaux. Il se peut qu'elle se bouche lorsque vous coupez du bois humide. Retirez les copeaux avec un bout de bâton.
14. N'abandonnez pas l'outil alors qu'il tourne. Ne faites fonctionner l'outil qu'une fois que vous l'avez bien en main.
15. Lorsque vous remplacez les lames ou certaines pièces sur le tambour, veillez à remplacer les pièces sur les deux côtés du tambour comme un ensemble. Sinon, cela entraînera un déséquilibre qui provoquera des vibrations et réduira la durée de service de l'outil.
16. N'utilisez que les lames Makita spécifiées dans ce manuel.
17. Utilisez toujours un masque anti-poussière ou un masque filtrant approprié au matériau et à l'application.
18. Utilisez l'outil dans des conditions stables. Une utilisation dans des conditions instables peut entraîner des blessures.

CONSERVEZ CES INSTRUCTIONS.

⚠ AVERTISSEMENT : NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question.

La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce mode d'emploi peut entraîner de graves blessures.

Consignes de sécurité importantes pour la batterie

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) au produit utilisant la batterie.
2. Ne désassemblez pas et ne modifiez pas la batterie. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
   (1) Ne touchez les bornes avec aucun matériau conducteur.
   (2) Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc.
   (3) N'exposez pas la batterie à l'eau ou à la pluie.

Un court-circuit de la batterie peut provoquer une intensité de courant élevée, une surchauffe, parfois des brûlures et même une panne.

1. Ne rangez ni n'utilisez l'outil et la batterie dans un endroit où la température risque d'atteindre ou de dépasser 50 °C.

2. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

3. Abstenez-vous de clouer, couper, écraser, jeter, laisser tomber la batterie, ou de la heurter contre un objet dur. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.

4. N'utilisez pas la batterie si elle est endommagée.

5. Les batteries au lithium-ion contenues sont soumises aux exigences de la législation sur les marchandises dangereuses.

Lors du transport commercial par des tierces parties ou des transitaires par exemple, des exigences spécifiques en matière d'étiquetage et d'emballage doivent être respectées.

Pour la préparation de l'article expédié, il est nécessaire de consulter un expert en matériau dangereux. Veuillez également respecter les réglementations nationales susceptibles d'être plus détaillées.

Recouvrez les contacts exposés avec du ruban adhésif ou du ruban de masquage et emballez la batterie de telle sorte qu'elle ne puisse pas bouger dans l'emballage.

1. Lors de la mise au rebut de la batterie, retirez-la de l'outil et jetez-la en lieu sûr. Suivez les réglementations locales en matière de mise au rebut des batteries.

2. Utilisez les batteries uniquement avec les produits spécifiés par Makita. L'insertion de batteries dans des produits non conformes peut provoquer un incendie, une chaleur excessive, une explosion ou une fuite de l'électrolyte.

3. Lorsque vous n'utilisez pas l'outil pendant une période prolongée, la batterie doit être retirée de l'outil.

4. Pendant et après l'utilisation, la batterie peut chauffer, ce qui peut entraîner des brûlures, y compris en cas de température relativement basse. Manipulez les batteries chaudes avec précaution.

5. Ne touchez pas la borne de l'outil immédiatement après utilisation car elle peut être assez chaude pour provoquer des brûlures.

6. Évitez que des copeaux, de la poussière ou du sol adhèrent aux bornes, aux trous et aux rainures de la batterie. Cela peut provoquer un échauffement, un incendie, une explosion ou un dysfonctionnement de l'outil ou de la batterie, ce qui peut entraîner des brûlures ou des blessures.

7. À moins que l'outil prenne en charge un tel usage, n'utilisez pas la batterie à proximité de lignes électriques haute tension. Cela pourrait entraîner un dysfonctionnement ou casser l'outil ou la batterie.

8. Conservez la batterie hors de portée des enfants.

CONSERVEZ CES INSTRUCTIONS.

ATTENTION : N'utilisez que des batteries

Makita d'origine. L'utilisation de batteries de marque autre que Makita ou de batteries modifiées peut provoquer l'explosion des batteries, ce qui présente un risque d'incendie, de dommages matériels et corporels. Cela annulera également la garantie Makita pour l'outil et le chargeur Makita.

Conseils pour assurer la durée de vie optimale de la batterie

1. Chargez la batterie avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie à une température ambiante comprise entre 10 °C et 40 °C. Avant de charger une batterie chaude, laissez-la refroidir.
4. Lorsque vous n'utilisez pas la batterie, retirez-la de l'outil ou du chargeur.
5. Rechargez la batterie si elle est restée inutilisée pendant une période prolongée (plus de six mois).

Consignes de sécurité importantes pour le connecteur sans fil

1. Ne démontez ni ne modifiez le connecteur sans fil.
2. Conservez le connecteur sans fil hors de portée des jeunes enfants. En cas d'ingestion accidentelle, consultez immédiatement un médecin.
3. Utilisez le connecteur sans fil uniquement avec des outils Makita.
4. N'exposez pas le connecteur sans fil à la pluie ou à l'humidité.
5. N'utilisez pas le connecteur sans fil dans un endroit où la température dépasse 50 °C.
6. Ne faites pas fonctionner le connecteur sans fil dans un endroit où des appareils médicaux comme des simulateurs cardiaques sont utilisés.
7. Ne faites pas fonctionner le connecteur sans fil dans un endroit où des appareils automatiques sont utilisés. Sinon, ces appareils pourraient présenter un dysfonctionnement ou une erreur.
8. N'utilisez pas le connecteur sans fil dans un endroit à température élevée ou dans un endroit susceptible de générer de l'électricité statique ou du bruit électrique.

9. Le connecteur sans fil peut produire des champs électromagnétiques (CEM), mais ceux-ci ne sont pas dangereux pour l'utilisateur.

10. Le connecteur sans fil est un instrument de précision. Évitez de laisser tomber ou de cogner le connecteur sans fil.

11. Évitez de toucher la borne du connecteur sans fil avec les mains nues ou avec des objets métalliques.
12. Retirez toujours la batterie du produit avant d'y installer le connecteur sans fil.
13. Évitez d'ouvrir le couvercle de la fente dans un endroit où de la poussière ou de l'eau pourrait pénétrer dans la fente. Maintenez toujours propre l'entrée de la fente.
14. Insérez toujours le connecteur sans fil dans le bon sens.
15. N'appuyez pas trop fort sur le bouton d'activation sans fil du connecteur sans fil, ni n'appuyez dessus avec un objet pointu.
16. Fermez toujours le couvercle de la fente pendant le fonctionnement.
17. Ne retirez pas le connecteur sans fil de la fente alors que l'outil est sous tension. Vous risqueriez de provoquer un dysfonctionnement du connecteur sans fil.
18. Ne retirez pas l'autocollant du connecteur sans fil.
19. Ne placez pas d'autocollant sur le connecteur sans fil.
20. Ne laissez pas le connecteur sans fil dans un endroit susceptible de générer de l'électricité statique ou du bruit électrique.
21. Ne laissez pas le connecteur sans fil dans un endroit soumis à une forte chaleur, comme une voiture en plein soleil.
22. Ne laissez pas le connecteur sans fil dans un endroit poussiéreux ou sablonneux ou dans un endroit susceptible de générer des gaz corrosifs.
23. De la condensation peut se former sur le connecteur sans fil en cas de brusque changement de température. N'utilisez pas le connecteur sans fil tant que la condensation n'a pas complètement séché.
24. Pour nettoyer le connecteur sans fil, essuyez-le délicatement avec un chiffon doux et sec. N'utilisez pas de benzine, diluant, graisse conductrice ou autre.
25. Rangez le connecteur sans fil en le conservant dans l'étui fourni ou dans un récipient anti-statique.
26. N'insérez pas d'autres dispositifs que le connecteur sans fil Makita dans la fente sur l'outil.
27. N'utilisez pas l'outil si le couvercle de la fente est endommagé. L'eau, la poussière ou la saleté pourraient pénétrer dans la fente provoquant un dysfonctionnement.
28. Ne tirez, ni ne tordez plus que nécessaire le couvercle de la fente. Remettez le couvercle en place s'il se détache de l'outil.
29. Remplacez le couvercle de la fente si vous le perdez ou l'endommagez.

CONSERVEZ CES INSTRUCTIONS.

DESCRIPTION DU FONCTIONNEMENT

ATTENTION : Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant de l'ajuster ou de vérifier son fonctionnement.

Insertion ou retrait de la batterie

ATTENTION : Éteignez toujours l'outil avant de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l'outil et la batterie lors de la mise en place ou du retrait de la batterie. Si vous ne tenez pas fermement l'outil et la batterie, ils peuvent vous glisser des mains, et s'abîmer ou vous blesser.

▶ Fig.1: 1. Indicateur rouge 2. Bouton 3. Batterie

Pour retirer la batterie, faites-la glisser hors de l'outil tout en faisant glisser le bouton à l'avant de la batterie.

Pour mettre la batterie en place, alignez la languette de la batterie avec la rainure du compartiment puis insérez la batterie. Insérez-la entièrement jusqu'à entendre un léger déclic indiquant qu'elle est bien en place. Si vous pouvez voir l'indicateur rouge comme illustré sur la figure, c'est qu'elle n'est pas bien verrouillée.

ATTENTION : Insérez toujours complètement la batterie jusqu'à ce que l'indicateur rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l'outil, au risque de vous blesser ou de blesser quelqu'un se trouvant près de vous.
ATTENTION : N'insérez pas la batterie de force. Si elle ne glisse pas facilement, c'est que vous ne l'insérez pas correctement.

Système de protection de l'outil/la batterie

L'outil est équipé d'un système de protection de l'outil/la batterie. Ce système coupe automatiquement l'alimentation vers le moteur pour prolonger la durée de vie de l'outil et de la batterie. Si l'outil ou la batterie se trouve dans l'une des situations suivantes, l'outil cessera automatiquement de fonctionner.

Protection contre la surcharge

Lorsque l'outil ou la batterie est utilisé(e) d'une manière provoquant un appel de courant anormalement élevé, l'outil s'arrête automatiquement. Dans ce cas, éteignez l'outil et arrêtez la tâche ayant provoqué la surcharge de l'outil. Puis rallumez l'outil pour reprendre la tâche.

Protection contre la surchauffe

En cas de surchauffe de l'outil ou de la batterie, l'outil s'arrête automatiquement. Dans ce cas, laissez l'outil ou la batterie refroidir avant de rallumer l'outil.

Protection contre la décharge totale de la batterie

Lorsque la charge de la batterie est insuffisante, l'outil s'arrête automatiquement. Dans ce cas, retirez la batterie de l'outil et chargez-la.

Protections contre d'autres causes

Le système de protection est également conçu pour d'autres causes qui pourraient endommager l'outil et lui permet de s'arrêter automatiquement. Suivez toutes les étapes ci-dessous pour éliminer les causes, lorsque l'outil a été arrêté provisoirement ou a cessé de fonctionner.

1. Éteignez l'outil, puis rallumez-le pour le redémarrer.
2. Chargez la ou les batteries ou remplacez-les par des batteries rechargées.
3. Laissez l'outil et la ou les batteries refroidir.

En l'absence d'amélioration après avoir rétabli le système de protection, contactez votre centre de service Makita local.

Indication de la charge restante de la batterie

Appuyez sur le bouton de vérification sur la batterie pour indiquer la charge restante de la batterie. Les témoins s'allument pendant quelques secondes.

▶ Fig.2: 1. Témoins 2. Bouton de vérification

Témoins Charge			restante
Allumé Éteint Clignotant
			75 % à 100 %
			50 % à 75 %
			25 % à 50 %
			0 % à 25 %
			Chargez la batterie.
			Anomalie possible de la batterie.

NOTE : Selon les conditions d'utilisation et la température ambiante, l'indication peut être légèrement différente de la capacité réelle.

NOTE : Le premier témoin (complètement à gauche) clignotera pendant le fonctionnement du système de protection de la batterie.

Réglage de la profondeur de coupe

ATTENTION : Avant de régler la profondeur de coupe, mettez toujours l'outil hors tension et attendez l'arrêt complet des lames.

NOTE : Lorsque vous tournez la molette de réglage de la profondeur, veillez à fermement tenir la poignée de l'autre main.

La profondeur de coupe peut être réglée en tournant la molette de réglage de la profondeur sur l'avant de l'outil. Tournez la molette pour aligner l'index sur la profondeur de coupe souhaitée sur l'échelle de profondeur.

▶ Fig.3: 1. Molette de réglage de la profondeur 2. Index 3. Échelle de profondeur

Interrupteur

AVERTISSEMENT : Avant d'insérer la batterie dans l'outil, vérifiez toujours que la gâchette fonctionne bien et revient en position d'arrêt lorsque vous la relâchez.
⚠ AVERTISSEMENT : NE bloquez JAMAIS le bouton de sécurité avec du ruban ou de toute autre manière. Une gâchette dont le bouton de sécurité est bloqué comporte un risque d'activation accidentelle pouvant entraîner de graves blessures.
AVERTISSEMENT : N'utilisez JAMAIS l'outil s'il se met en marche lorsque vous enclenchez simplement la gâchette sans avoir enfoncé le bouton de sécurité. Une gâchette devant être réparée comporte un risque d'activation accidentelle pouvant entraîner de graves blessures. Confiez l'outil à un centre d'entretien Makita pour le faire réparer AVANT de poursuivre l'utilisation.

REMARQUE : Évitez d'appuyer sur la gâchette avec force lorsque le bouton de sécurité n'est pas enfoncé. Vous risqueriez de briser la gâchette.

Le bouton de déverrouillage est prévu pour éviter l'activation accidentelle de la gâchette. Pour démarrer l'outil, maintenez enfoncer le bouton de déverrouillage puis enclenchez la gâchette. Pour l'arrêter, relâchez la gâchette.

▶ Fig.4: 1. Gâchette 2. Bouton de sécurité

Pied

Le pied jaillit de la semelle arrière lorsque vous soulevez l'outil depuis une surface de travail pour éviter que les lames de rabot touchent directement la pièce. Cela protège les lames de rabot des dommages accidentels lorsqu'elles ne sont pas utilisées.

Le pied revient dans la semelle arrière chaque fois que vous posez la semelle de l'outil sur une surface de travail.

▶ Fig.5: 1. Lame de rabot 2. Semelle arrière 3. Pied 4. Surface de travail

Fonction de prévention de redémarrage accidentel

Si vous insérez la batterie tout en enclenchant la gâchette, l'outil ne démarrera pas. Pour démarrer l'outil, relâchez la gâchette, puis enclenchez-la à nouveau tout en enfonçant le bouton de déverrouillage.

Fonctions électroniques

L'outil est doté des fonctions électroniques suivantes pour en faciliter le fonctionnement.

Frein électrique

L'outil est équipé d'un frein électrique. Si systématiquement l'outil n'arrive pas à s'arrêter rapidement après avoir relâché la gâchette, faites réparer l'outil dans votre centre de service Makita local.

Fonction de démarrage en douceur

La fonction de démarrage en douceur minimise le choc au démarrage et permet de démarrer l'outil en douceur.

ASSEMBLAGE

ATTENTION : Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant d'effectuer toute tâche dessus.

Rangement de la clé à œil

Lorsque vous n'utilisez pas la clé à œil, rangez-la comme illustré sur la figure pour éviter de la perdre.

▶ Fig.6: 1. Clé à œil

Dépose et pose des lames de rabot

ATTENTION : Serrez avec soin les boulons de fixation des lames lorsque vous fixez les lames de rabot à l'outil. Vérifiez toujours qu'ils sont bien serrés. Un boulon de fixation mal serré représente un danger.

ATTENTION : Manipulez les lames de rabot avec beaucoup de précaution. Portez des gants ou utilisez un chiffon pour protéger vos doigts ou vos mains lors de la dépose et de la pose des lames de rabot.

ATTENTION : N'utilisez que la clé Makita fournie pour déposer et poser les lames de rabot. Autrement, les boulons de fixation risquent d'être trop ou pas assez serrés. Ce qui comporte un risque de blessure.

REMARQUE : Pour installer les lames de rabot, retirez tous les copeaux ou corps étrangers collés au tambour ou aux lames de rabot. Utilisez des lames de rabot de dimensions et poids identiques, sinon il se produira une oscillation/vibration du tambour, ce qui peut provoquer un mauvais rabotage et une rupture de l'outil.

Pour les outils avec lames de rabot standard

NOTE : Une paire de lames de rabot est assemblée dans le tambour. Répétez les procédures suivantes pour chaque lame de rabot.

Dépose des lames de rabot standard

1. Dévissez les boulons de fixation du tambour au moyen de la clé à œil fournie.
2. Désassemblez la plaque du tambour et la lame de rabot standard (avec la plaque de réglage) du tambour.

▶ Fig.7: 1. Boulon de fixation 2. Plaque du tambour 3. Lame standard (avec plaque de réglage) 4. Tambour

1. Desserrez les vis de la lame de rabot standard, puis retirez la plaque de réglage.

▶ Fig.8: 1. Vis 2. Lame de rabot standard 3. Plaque de réglage

Pose des lames de rabot standard

1. Posez une lame de rabot standard sur la jauge de lame, en alignant son tranchant le long de la paroi guide sur la jauge de lame horizontalement.
   ▶ Fig.9: 1. Lame de rabot standard 2. Jauge de lame 3. Tranchant 4. Paroi guide
2. Placez la plaque de réglage sur la lame de rabot standard, puis serrez légèrement les vis.
3. Poussez la plaque de réglage vers l'avant jusqu'à ce que son guide de positionnement repose parfaitement et complètement contre la paroi latérale arrière de la jauge de lame.
4. Tenez la plaque de réglage là où elle est et serrez les vis pour la maintenir en place.

▶ Fig.10: 1. Plaque de réglage 2. Lame de rabot standard 3. Vis 4. Guide de positionnement 5. Paroi latérale arrière 6. Jauge de lame

1. Retirez tous les copeaux de bois et les corps étrangers collés au tambour et à la lame de rabot standard.
2. Glissez le guide de positionnement de la plaque de réglage dans la rainure du guide sur le tambour, puis placez la plaque du tambour sur la lame de rabot standard (avec la plaque de réglage).
3. Serrez en étoile tous les boulons de fixation de manière régulière avec la clé à œil.

▶ Fig.11: 1. Guide de positionnement 2. Plaque de réglage 3. Rainure de guidage 4. Tambour 5. Plaque du tambour 6. Lame de rabot standard 7. Boulon de fixation

Pour les outils avec mini-lames de rabot

NOTE : Une paire de lames de rabot est assemblée dans le tambour. Répétez les procédures suivantes pour chaque lame de rabot.

Retrait des mini-lames de rabot

1. Desserrez les boulons de fixation d'un tour au moyen de la clé à œil fournie.

▶ Fig.12: 1. Boulon de fixation 2. Clé à œil

1. Faites glisser la mini-lame de rabot hors du tambour en poussant une extrémité de la lame vers l'extérieur depuis le côté du couvercle de la courroie.

▶ Fig.13: 1. Mini-lame de rabot 2. Tambour 3. Couvercle de la courroie 4. Poignée en T de la clé à œil

NOTE : Utilisez les extrémités de la poignée en T de la clé à œil pour glisser la mini-lame de rabot dehors en vue d'un fonctionnement et d'une maintenance plus sûrs.

Installation des mini-lames de rabot

1. Retirez tous les copeaux de bois et les corps étrangers collés au tambour et à la mini-lame de rabot.
2. Glissez une mini-lame de rabot entre le tambour et la plaque de fixation en poussant une extrémité de la lame vers l'intérieur depuis le côté opposé vers le couvercle de la courroie.
3. Serrez en étoile tous les boulons de fixation de manière régulière avec la clé à œil.

▶ Fig.14: 1. Mini-lame de rabot 2. Tambour 3. Plaque de fixation 4. Couvercle de la courroie 5. Boulon de fixation 6. Clé à œil

Calibrage de la mini-lame de rabot

Procédez au calibrage des lames de rabot à des intervalles réguliers pour optimiser l'efficacité du travail.

1. Desserrez les boulons de fixation d'un tour au moyen de la clé à œil fournie.
2. Faites glisser la mini-lame de rabot hors du tambour en poussant une extrémité de la lame vers l'extérieur depuis le côté du couvercle de la courroie.
3. Dévissez les boulons de fixation du tambour au moyen de la clé à œil.
4. Désassemblez la plaque du tambour et la plaque de fixation (avec la plaque de réglage) du tambour.

▶ Fig.15: 1. Boulon de fixation 2. Plaque du tambour 3. Plaque de fixation (avec la plaque de réglage) 4. Tambour

1. Desserrez les vis sur la plaque de fixation d'un tour pour libérer la plaque de réglage.
   ▶ Fig.16: 1. Vis 2. Plaque de fixation 3. Plaque de réglage
2. Retirez tous les copeaux de bois et les corps étrangers collés à la plaque de fixation (avec la plaque de réglage) et la mini-lame de rabot.

3. Posez la mini-lame de rabot sur la jauge de lame, en alignant son tranchant le long de la paroi guide sur la jauge de lame horizontalement.

4. Placez la plaque de fixation (avec la plaque de réglage) sur la mini-lame de rabot, en alignant les encoches du guide sur la plaque de fixation avec les rainures du guide sur la mini-lame de rabot.

▶ Fig.17: 1. Mini-lame de rabot 2. Jauge de lame 3. Tranchant 4. Paroi guide 5. Plaque de fixation (avec la plaque de réglage) 6. Encoche du guide 7. Rainure de guidage
9. Poussez la plaque de réglage vers l'avant jusqu'à ce que son guide de positionnement repose parfaitement et complètement contre la paroi latérale arrière de la jauge de lame.
10. Tenez la plaque de réglage là où elle est et serrez les vis pour la maintenir en place.

▶ Fig.18: 1. Plaque de réglage 2. Plaque de fixation 3. Vis 4. Guide de positionnement 5. Paroi latérale arrière 6. Jauge de lame

1. Glissez le guide de positionnement de la plaque de réglage dans la rainure du guide sur le tambour, puis placez la plaque du tambour sur la plaque de fixation (avec la plaque de réglage).
   ▶ Fig.19: 1. Guide de positionnement 2. Plaque de réglage 3. Rainure de guidage 4. Tambour 5. Plaque du tambour 6. Plaque de fixation 7. Boulon de fixation
2. Serrez légèrement les boulons de fixation et glissez la mini-lame de rabot entre le tambour et la plaque de fixation en poussant une extrémité de la lame vers l'intérieur depuis le côté opposé au couvercle de la courroie.
3. Serrez en étoile tous les boulons de fixation de manière régulière avec la clé à œil.

▶ Fig.20: 1. Mini-lame de rabot 2. Tambour 3. Plaque de fixation 4. Couvercle de la courroie 5. Boulon de fixation 6. Clé à œil

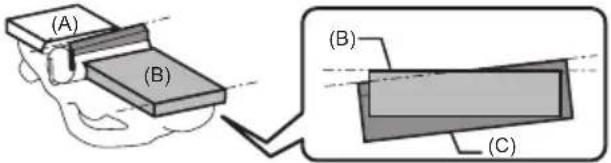

Réglages de la lame de rabot

La surface rabotée présentera des aspérités et sera inégale si les lames de rabot ne sont pas correctement et solidement fixées.

Posez correctement les lames de rabot de sorte que les tranchants soient en angle droit, sur un niveau absolu avec la ligne de base arrière, et exactement parallèles à la semelle du rabot. Lisez les exemples du tableau pour consulter les réglages corrects.

Surface de rabotage Fixation de la lame Cause
Fixation correcte		Les tranchants sont au même niveau que la ligne de base arrière et parallèles à la semelle du rabot.
Évidage au début		Les tranchants n’atteignent pas suffisamment la ligne de base arrière.
Évidage à la fin		Les tranchants dépassent la ligne de base arrière.
Surface penchée		Les tranchants sont côte à côte, mais pas parallèles à la semelle du rabot.
(A) : Semelle avant (sabot réglable)(B) : Semelle arrière (sabot fixe)(C) : Lame de rabot

Installation de la règle de guidage

1. Posez l'outil avec le couvercle de la courroie tourné vers le haut.
2. Montez la règle de guidage en la maintenant en place avec la vis à oreilles dans l'orifice de montage sur le côté de la tête de l'outil.

▶ Fig.21: 1. Couvercle de la courroie 2. Règle de guidage 3. Vis à oreilles 4. Orifice de montage

1. Faites entrer et sortir le garde latéral à la largeur de rabotage souhaitée, puis serrez la vis à oreilles pour le maintenir en place sur la position requise.

▶ Fig.22: 1. Garde latéral 2. Vis à oreilles

Installation du guide de profondeur

1. Posez l'outil avec le couvercle de la courroie tourné vers le bas.
2. Montez le guide de profondeur en le maintenant en place avec la rondelle et la vis à oreilles dans l'orifice de montage sur le côté de la tête de l'outil.

▶ Fig.23: 1. Couvercle de la courroie 2. Guide de profondeur 3. Rondelle 4. Vis à oreilles 5. Orifice de montage

1. Glissez en haut et en bas le guide de profondeur à la profondeur de rabotage souhaitée, puis serrez la vis à oreilles pour le maintenir en place sur la position requise.
   ▶ Fig.24: 1. Guide de profondeur 2. Vis à oreilles

Installation de la règle de chanfreinage

Accessoire en option

1. Posez l'outil avec la semelle avant tournée vers le haut.
2. Fixez les gardes latéraux sur les bras de montage, en alignant les parties saillantes sur les bras avec les fentes du guide dans les gardes latéraux, et maintenez-les en place avec les rondelles et les vis à oreilles.
3. Montez les règles de chanfreinage (ensembles de gardes latéraux et de bras de montage) en les maintenant en place avec les vis à oreilles dans les orifices de montage des deux côtés de la tête de l'outil.

▶ Fig.25: 1. Semelle avant 2. Garde latéral 3. Bras de montage 4. Partie saillante 5. Fente du guide 6. Rondelle 7. Vis à oreilles 8. Orifice de montage

1. Faites entrer et sortir les gardes latéraux selon la plage de chanfreinage souhaitée, puis serrez les vis à oreilles pour les maintenir en place sur la position requise.

▶ Fig.26: 1. Garde latéral 2. Vis à oreilles

Extraction des poussières et des copeaux de bois

Les poussières et les copeaux de bois peuvent être expulsés du côté gauche ou droit des ouvertures de chute. Couvrez l'une des ouvertures de chute sur le côté opposé à votre sens d'extraction des poussières préféré avec la butée.

Pour retirer la butée de l'ouverture de chute, tournez-la légèrement vers la poignée pour débloquer le verrou, puis sortez-la.

▶ Fig.27: 1. Butée 2. Poignée

Quant à son installation, insérez la butée tout droit dans l'une des ouvertures en alignant la fente de blocage dans la butée avec la partie saillante du guide sur l'ouverture jusqu'à ce qu'elle se verrouille en place.

▶ Fig.28: 1. Butée 2. Fente de blocage 3. Partie saillante du guide

Sac à poussière

Accessoire en option

Fixez le sac à poussière sur l'une des ouvertures de chute et poussez fermement à fond. Assurez-vous que le sac à poussière est solidement posé sur l'ouverture conique et qu'il ne se détachera pas en cours de fonctionnement.

▶ Fig.29: 1. Sac à poussière 2. Ouverture de chute

Lorsque le sac à poussière est environ à moitié plein, retirez-le de l'outil et tirez sur la barrette. Videz le sac à poussière. Tapotez légèrement sur le sac à poussière pour retirer les particules qui adhèrent à sa surface intérieure et risqueraient de faire obstacle à la collecte de la poussière par la suite.

▶ Fig.30: 1. Barrette

NOTE : Si vous raccordez un aspirateur Makita à cet outil, vous pourrez procéder à des opérations plus efficaces et plus propres.

Raccordement d'un aspirateur

Pour un rabotage propre, raccordez un aspirateur Makita à votre outil. Raccordez le tuyau de l'aspirateur à l'une des ouvertures de chute comme illustré sur la figure.

Utilisez un coude extracteur de poussière pour concentrer le débit d'air de l'extraction aux angles préférés pour un environnement de travail plus propre. Fixez le coude sur l'une des ouvertures de chute et poussez fermement à fond.

▶ Fig.32: 1. Coude

UTILISATION

ATTENTION : Tenez fermement l'outil avec une main sur la poignée pistolet et l'autre main sur la molette de réglage de la profondeur lorsque vous faites fonctionner l'outil.

Rabotage

1. Tenez fermement l'outil des deux mains, avec une main sur la poignée pistolet et l'autre sur la molette de réglage de la profondeur.
2. Posez à plat la semelle avant de l'outil sur la surface de la pièce sans que les lames de rabot ne la touchent.
3. Mettez l'outil sous tension et attendez qu'il atteigne sa pleine vitesse.
4. Déplacez délicatement l'outil vers l'avant, en exerçant une pression légèrement supérieure vers le bas sur la molette de réglage de la profondeur au début afin de maintenir l'intégralité de la semelle du rabot au même niveau et uniformément par rapport à la surface de la pièce.

▶ Fig.33

1. Exercez avec précaution une pression uniforme sur la surface de la pièce en plein fonctionnement et poussez l'outil sans à-coups vers l'avant.

▶ Fig.34

NOTE : Équilibrez la pression manuelle entre la poignée pistolet et la molette de réglage de la profondeur à mesure que les semelles avant et arrière touchent la surface de la pièce.

1. Augmentez le contrôle sur la poignée pistolet pour éviter de dépasser à la fin d'une passe étant donné que la semelle avant se détachera de la surface de la pièce.

▶ Fig.35

NOTE : Le rabotage peut être facilité en plaçant la pièce avec une légère inclinaison avant afin de diminuer la pression de maintien de l'outil pendant le fonctionnement.

NOTE : Réglez la vitesse de coupe et la profondeur selon les finitions de surface souhaitées.

Pour une finition grossière, réglez la profondeur de coupe suffisamment loin dans la pièce.

Pour une finition nette et précise, poussez lentement l'outil avec une profondeur de coupe peu profonde et faites plus de passes.

Polissage d'angle (feuillure)

▶ Fig.36

Utilisez la règle de guidage pour effectuer une feuillure comme illustré sur la figure.

1. Installez la règle de guidage et le guide de profondeur dans l'outil et maintenez-les en place avec les rondelles et les vis à oreilles.

2. Réglez le guide de profondeur sur la profondeur de polissage d'angle et maintenez-le en place avec la vis à oreilles.

3. Dessinez un trait de coupe sur la pièce et alignez le tranchant de la lame sur le trait de coupe.

▶ Fig.37: 1. Tranchant de la lame 2. Ligne de coupe 3. Guide de profondeur 4. Vis à oreilles

NOTE : Assurez-vous que le tranchant de la lame sort du côté latéral du tambour de 1,6 mm à 1,8 mm pour le polissage d'angle. (Voir « A » dans la figure suivante.)

* Vous pouvez choisir de laisser la lame sortir du côté latéral de la semelle avant de 0,2 mm à 0,4 mm. (Voir « B » dans la figure suivante.)

▶ Fig.38: 1. Tranchant de la lame 2. Côté latéral du tambour 3. Côté latéral de la semelle avant

1. Glissez le garde latéral dans la règle de guidage jusqu'à ce qu'il entre en contact avec la paroi latérale de la pièce. Puis, maintenez-le en place avec la vis à oreilles.

▶ Fig.39: 1. Règle de guidage 2. Garde latéral 3. Paroi latérale 4. Vis à oreilles

1. Procédez au rabotage en déplaçant l'outil avec le garde latéral entier glissant le long de la paroi latérale de la pièce.

NOTE : Les longueurs de portée du guide peuvent être étendues en fixant un morceau de bois supplémentaire sur les orifices de fixation dans le guide.

▶ Fig.40: 1. Morceau de bois supplémentaire 2. Orifices de fixation

Chanfreinage

▶ Fig.41

Utilisez la coupe de rainures en « V » dans la semelle avant pour effectuer une coupe de chanfreinage comme illustré sur la figure.

Procédez au rabotage en déplaçant l'outil en alignant l'une des trois rainures en « V » sur la semelle avant avec l'arête de la pièce.

▶ Fig.42: 1. Rainure en V (quantité moyenne de chanfreinage) 2. Rainure en V (petite quantité de chanfreinage) 3. Rainure en V (grande quantité de chanfreinage)

Utilisation de la règle de chanfreinage

Accessoire en option

1. Glissez les gardes latéraux dans les règles de chanfreinage vers l'intérieur jusqu'à ce qu'ils entrent en contact avec les parois des coins de la pièce.
2. Fixez les gardes latéraux en place avec les vis à oreilles.
3. Procédez au rabotage en déplaçant l'outil avec les gardes latéraux entiers glissant le long des parois des coins de la pièce.
   ▶ Fig.43: 1. Règle de chanfreinage 2. Gardes latéraux 3. Vis à oreilles

NOTE : Pour les grands chanfreinages, faites plusieurs passes de rabotage, en commençant par un petit chanfreinage jusqu'à un grand chanfreinage, comme illustré sur la figure.

▶ Fig.44: 1. Bord de la règle de chanfreinage 2. Petit chanfreinage 3. Grand chanfreinage

FONCTION D'ACTIVATION SANS FIL

À quoi sert la fonction d'activation sans fil

La fonction d'activation sans fil offre un fonctionnement propre et confortable. En raccordant un aspirateur compatible à l'outil, vous pouvez déclencher automatiquement l'aspirateur en utilisant l'interrupteur de l'outil.

▶ Fig.45

Pour utiliser la fonction d'activation sans fil, préparez les éléments suivants :

• Un connecteur sans fil (accessoire en option)
• Un aspirateur compatible avec la fonction d'activation sans fil

Vous trouverez ci-après une vue d'ensemble de la fonction d'activation sans fil. Consultez chaque section pour en savoir plus sur la marche à suivre.

1. Installation du connecteur sans fil
2. Enregistrement de l'outil pour l'aspirateur
3. Démarrage de la fonction d'activation sans fil

Installation du connecteur sans fil

Accessoire en option

ATTENTION : Placez l'outil sur une surface plane et stable pour y installer le connecteur sans fil.

REMARQUE : Retirez la poussière et la saleté sur l'outil avant d'installer le connecteur sans fil. La poussière ou la saleté peuvent provoquer des dysfonctionnements si elles pénètrent dans la fente sur le connecteur sans fil.

REMARQUE : Pour éviter un dysfonctionnement provoqué par l'électricité statique, touchez un matériau conducteur comme la partie métallique de l'outil, avant de prendre dans vos mains le connecteur sans fil.

REMARQUE : Lorsque vous installez le connec- teur sans fil, veillez toujours à l'insérer dans le bon sens et assurez-vous que le couvercle est complètement fermé.

1. Ouvrez le couvercle sur l'outil comme illustré sur la figure.
   ▶ Fig.46: 1. Couvercle
2. Insérez le connecteur sans fil dans la fente, puis refermez le couvercle.

Lors de l'insertion du connecteur sans fil, alignez les parties saillantes avec les parties creuses sur la fente.

▶ Fig.47: 1. Connecteur sans fil 2. Partie saillante

1. Couvercle 4. Partie creuse

Pour retirer le connecteur sans fil, ouvrez lentement le couvercle. Les crochets au dos du couvercle soulèveront le connecteur sans fil à mesure que vous tirez le couvercle vers le haut.

▶ Fig.48: 1. Connecteur sans fil 2. Crochet

1. Couvercle

Après avoir retiré le connecteur sans fil, gardez-le dans l'étui fourni ou dans un récipient anti-statique.

REMARQUE : Utilisez toujours les crochets au dos du couvercle lorsque vous retirez le connecteur sans fil. Si les crochets ne s'attachent pas au connecteur sans fil, fermez complètement le couvercle, puis rouvrez-le lentement.

Enregistrement de l'outil pour l'aspirateur

NOTE : Un aspirateur Makita compatible avec la fonction d'activation sans fil est nécessaire pour l'enregistrement de l'outil.

NOTE : Terminez la mise en place du connecteur sans fil sur l'outil avant de commencer l'enregistrement de l'outil.

NOTE : Pendant l'enregistrement de l'outil, n'enclenchez pas la gâchette, ni ne mettez sous tension l'aspirateur.

NOTE : Consultez aussi le mode d'emploi de l'aspirateur.

Si vous souhaitez activer l'aspirateur en utilisant l'interrupteur de l'outil, terminez d'abord l'enregistrement de l'outil.

1. Insérez les batteries dans l'aspirateur et l'outil.
2. Placez le bouton de veille de l'aspirateur sur « AUTO ».

▶ Fig.49: 1. Bouton de veille

1. Appuyez sur le bouton d'activation sans fil de l'aspirateur pendant 3 secondes jusqu'à ce que le témoin d'activation sans fil clignote en vert. Puis appuyez sur le bouton d'activation sans fil de l'outil de la même façon.

▶ Fig.50: 1. Bouton d'activation sans fil 2. Témoin d'activation sans fil

Si la liaison entre l'aspirateur et l'outil est réussie, les témoins d'activation sans fil s'allumeront en vert pendant 2 secondes et se mettront à clignoter en bleu.

NOTE : Les témoins d'activation sans fil cessent de clignoter en vert au bout de 20 secondes. Appuyez sur le bouton d'activation sans fil de l'outil pendant que le témoin d'activation sans fil de l'aspirateur clignote. Si le témoin d'activation sans fil ne clignote pas en vert, appuyez brièvement sur le bouton d'activation sans fil et maintenez-le à nouveau enfoncé.

NOTE : Si vous effectuez plus de deux enregistrements d'outils pour un seul aspirateur, terminez-les l'un après l'autre.

Démarrage de la fonction d'activation sans fil

NOTE : Terminez l'enregistrement de l'outil pour l'aspirateur avant l'activation sans fil.

NOTE : Consultez aussi le mode d'emploi de l'aspirateur.

Après avoir enregistré un outil sur l'aspirateur, ce dernier se déclenchera automatiquement en utilisant l'interrupteur de l'outil.

1. Installez le connecteur sans fil sur l'outil.
2. Raccordez le tuyau de l'aspirateur à l'outil.

▶ Fig.51

1. Placez le bouton de veille de l'aspirateur sur « AUTO ».
   ▶ Fig.52: 1. Bouton de veille
2. Appuyez brièvement sur le bouton d'activation sans fil sur l'outil. Le témoin d'activation sans fil clignote en bleu.
   ▶ Fig.53: 1. Bouton d'activation sans fil 2. Témoin d'activation sans fil
3. Mettez l'outil sous tension. Vérifiez que l'aspirateur fonctionne pendant le fonctionnement de l'outil.

Pour arrêter l'activation sans fil de l'aspirateur, appuyez sur le bouton d'activation sans fil de l'outil.

NOTE : Le témoin d'activation sans fil de l'outil cessera de clignoter en bleu en l'absence d'opérations pendant 2 heures. Dans ce cas, placez le bouton de veille de l'aspirateur sur « AUTO » et appuyez à nouveau sur le bouton d'activation sans fil de l'outil.

NOTE : L'aspirateur démarre/s'arrête avec un léger retard. Il y a un décalage lorsque l'aspirateur détecte l'utilisation de l'interrupteur de l'outil.

NOTE : La distance de transmission du connecteur sans fil peut varier selon l'emplacement et les conditions environnantes.

NOTE : Si plus de deux outils sont enregistrés sur un aspirateur, ce dernier peut se mettre en marche sans que vous le mettiez sous tension, car un autre utilisateur emploie la fonction d'activation sans fil.

Description du statut du témoin d'activation sans fil

▶ Fig.54: 1. Témoin d'activation sans fil

Le témoin d'activation sans fil indique le statut de la fonction d'activation sans fil. Consultez le tableau ci-dessous pour la signification du statut du témoin.

Statut Témoin d'activation sans fil Description
Veille Bleu				2 heures L'activation sans fil de l'aspirateur est disponible. Le témoin s'éteint automatiquement en l'absence d'opérations pendant 2 heures.
				Pendant le fonctionnement de l'outil.	L'activation sans fil de l'aspirateur est disponible et l'outil fonctionne.
Enregistrement de l'outil	Vert			20 secondes	Prêt pour l'enregistrement de l'outil. En attente d'enregistrement par l'aspirateur.
				2 secondes	L'enregistrement de l'outil est terminé. Le témoin d'activation sans fil se met à clignoter en bleu.
Annulation de l'enregistrement de l'outil	Rouge			20 secondes	Prêt pour l'annulation de l'enregistrement de l'outil. En attente d'annulation par l'aspirateur.
				2 secondes	L'annulation de l'enregistrement de l'outil est terminée. Le témoin d'activation sans fil se met à clignoter en bleu.
Autres Rouge				3 secondes	Le connecteur sans fil est alimenté en électricité et la fonction d'activation sans fil démarre.
	Éteint - - L'activation sans fil de l'aspirateur est arrêtée.

Annulation de l'enregistrement de l'outil pour l'aspirateur

Procédez comme indiqué ci-après pour annuler l'enregistrement de l'outil pour l'aspirateur.

1. Insérez les batteries dans l'aspirateur et l'outil.
2. Placez le bouton de veille de l'aspirateur sur « AUTO ».

▶ Fig.55: 1. Bouton de veille

1. Appuyez sur le bouton d'activation sans fil de l'aspirateur pendant 6 secondes. Le témoin d'activation sans fil clignote en vert, puis devient rouge. Après cela, appuyez sur le bouton d'activation sans fil de l'outil de la même façon.

▶ Fig.56: 1. Bouton d'activation sans fil 2. Témoin d'activation sans fil

Si l'annulation est réussie, les témoins d'activation sans fil s'allumeront en rouge pendant 2 secondes et se mettront à clignoter en bleu.

NOTE : Les témoins d'activation sans fil arrêtent de clignoter en rouge au bout de 20 secondes. Appuyez sur le bouton d'activation sans fil de l'outil pendant que le témoin d'activation sans fil de l'aspirateur clignote. Si le témoin d'activation sans fil ne clignote pas en rouge, appuyez brièvement sur le bouton d'activation sans fil et maintenez-le à nouveau enfoncé.

Guide de dépannage de la fonction d'activation sans fil

Avant de faire une demande de réparation, effectuez d'abord vous-même une inspection. Si vous rencontrez un problème non documenté dans le mode d'emploi, n'essayez pas de démonter l'outil. Demandez plutôt à un centre de service après-vente Makita agréé d'effectuer la réparation au moyen de pièces de rechange Makita.

État d'anomalie Cause probable (dysfonctionnement) Solution
Le témoin d'activation sans fil ne s'allume pas ou ne clignote pas.	Le connecteur sans fil n'est pas installé sur l'outil.Le connecteur sans fil est mal installé sur l'outil.	Installez correctement le connecteur sans fil.
	La borne du connecteur sans fil et/ou la fente sont sales.	Essuyez délicatement la poussière et la saleté sur la borne du connecteur sans fil et nettoyez la fente.
	Le bouton d'activation sans fil de l'outil n'a pas été enfoncé.	Appuyez brièvement sur le bouton d'activation sans fil sur l'outil.
	Le bouton de veille de l'aspirateur n'est pas placé sur « AUTO ».	Placez le bouton de veille de l'aspirateur sur « AUTO ».
	Pas d'alimentation électrique Mettez sous tension l'outil électrique et l'aspirateur.
Impossible de terminer correctement l'enregistrement de l'outil/l'annulation de l'enregistrement de l'outil.	Le connecteur sans fil n'est pas installé sur l'outil.Le connecteur sans fil est mal installé sur l'outil.	Installez correctement le connecteur sans fil.
	La borne du connecteur sans fil et/ou la fente sont sales.	Essuyez délicatement la poussière et la saleté sur la borne du connecteur sans fil et nettoyez la fente.
	La bouton de veille de l'aspirateur n'est pas placé sur « AUTO ».	Placez le bouton de veille de l'aspirateur sur « AUTO ».
	Pas d'alimentation électrique Mettez sous tension l'outil électrique et l'aspirateur.
	Fonctionnement incorrect Appuyez brièvement sur le bouton d'activation sans fil et recommencez l'enregistrement de l'outil/l'annulation de l'enregistrement de l'outil.
	L'outil et l'aspirateur sont éloignés l'un de l'autre (hors de la portée de transmission).	Rapprochez l'outil de l'aspirateur. La distance de transmission maximum est d'environ 10 m, toutefois elle peut varier selon les circonstances.
	Avant de terminer l'enregistrement/l'annulation de l'outil;- l'interrupteur de l'outil est en position de marche ou;- le bouton d'alimentation de l'aspirateur est placé sur Marche.	Appuyez brièvement sur le bouton d'activation sans fil et recommencez l'enregistrement de l'outil/l'annulation de l'enregistrement de l'outil.
	Les procédures d'enregistrement de l'outil pour l'outil ou l'aspirateur ne sont pas terminées.	Procédez à l'enregistrement de l'outil à la fois pour l'outil et l'aspirateur en même temps.
	Interférence radio d'autres appareils qui génèrent des ondes radio puissantes.	Maintenez l'outil et l'aspirateur à l'écart des appareils comme des appareils Wi-Fi et des fours à micro-ondes.
L'aspirateur ne se met pas en marche avec l'utilisation de l'interrup-teur de l'outil.	Le connecteur sans fil n'est pas installé sur l'outil.Le connecteur sans fil est mal installé sur l'outil.	Installez correctement le connecteur sans fil.
	La borne du connecteur sans fil et/ou la fente sont sales.	Essuyez délicatement la poussière et la saleté sur la borne du connecteur sans fil et nettoyez la fente.3
	Le bouton d'activation sans fil de l'outil n'a pas été enfoncé.	Appuyez brièvement sur le bouton d'activation sans fil et assurez-vous que le témoin d'activation sans fil clignote en bleu.
	Le bouton de veille de l'aspirateur n'est pas placé sur « AUTO ».	Placez le bouton de veille de l'aspirateur sur « AUTO ».
	Plus de 10 outils sont enregistrés sur l'aspirateur.	Recommencez l'enregistrement de l'outil.Si plus de 10 outils sont enregistrés sur l'aspirateur, l'outil enregistré le plus tôt sera automatiquement annulé.
	L'aspirateur a effacé tous les enregistrements d'outils.	Recommencez l'enregistrement de l'outil.
	Pas d'alimentation électrique Mettez sous tension l'outil électrique et l'aspirateur.
	L'outil et l'aspirateur sont éloignés l'un de l'autre (hors de la portée de transmission).	Rapprochez l'outil de l'aspirateur. La distance de transmission maximum est d'environ 10 m, toutefois elle peut varier selon les circonstances.
	Interférence radio d'autres appareils qui génèrent des ondes radio puissantes.	Maintenez l'outil et l'aspirateur à l'écart des appareils comme des appareils Wi-Fi et des fours à micro-ondes.
L'aspirateur fonctionne alors que l'outil ne fonctionne pas.	D'autres utilisateurs emploient la fonction d'activation sans fil de l'aspirateur avec leurs outils.	Placez le bouton d'activation sans fil des autres outils sur Arrêt ou annulez l'enregistrement de l'outil des autres outils.

ENTRETIEN

ATTENTION : Assurez-vous toujours que l'outil est hors tension et que la batterie est retirée avant d'y effectuer tout travail d'inspection ou d'entretien.

REMARQUE : N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation, tout travail d'entretien ou de réglage doivent être effectués par un centre d'entretien Makita agréé, avec des pièces de rechange Makita.

Nettoyage des ouvertures de chute des copeaux

Nettoyez régulièrement les ouvertures de chute des copeaux. Utilisez de l'air comprimé pour nettoyer les ouvertures de chute des copeaux si elles sont bouchées.

Affûtage des lames

Pour les lames de rabot standard uniquement

Gardez toujours vos lames de rabot bien affûtées pour une performance optimale. Utilisez le support d'affûtage (accessoire en option) pour affiner en sécurité et efficacement les tranchants des lames de rabot.

▶ Fig.57: 1. Support d'affûtage 2. Lame

1. Desserrez les deux écrous à oreilles dans le support d'affûtage.
2. Glissez les extrémités arrière des lames de rabot dans les fentes de montage à fond avec les tranchants à affûter tournés vers le bas.
   ▶ Fig.58: 1. Support d'affûtage 2. Écrou à oreilles
3. Lame 4. Tranchant 5. Fentes de montage
4. Tête de boulon
5. Serrez les écrous à oreilles pour maintenir en place les lames de rabot.
6. Faites tremper une pierre d'affûtage dans l'eau pendant 2 ou 3 minutes avant d'affûter.
7. Tenez fermement le support d'affûtage et posez délicatement les tranchants sur la surface de la pierre d'affûtage.
8. Affûtez les tranchants en déplaçant d'avant en arrière le support d'affûtage.

▶ Fig.59

ACCESSOIRES EN OPTION

ATTENTION : Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces complémentaires qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter votre centre de service après-vente Makita local.

• Lame de rabot en acier grande vitesse
- Lame de rabot en carbure de tungstène (pour une durée de vie plus longue des lames)

- Mini-lame de rabot

- Ensemble du support d'affûtage

- Ensemble de la jauge de lame

- Ensemble de la plaque de fixation

- Ensemble de la règle de guidage

- Pierre d'affûtage

- Ensemble du sac à poussière

- Coude

- Ensemble de la règle de chanfreinage

- Connecteur sans fil

- Batterie et chargeur Makita d'origine

NOTE : Il se peut que certains éléments de la liste soient compris dans l'emballage de l'outil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.

TECHNISCHE DATEN

Error (K) : 3 dB (A)

Error (K) : 1,5 m/s ^2

Instalar a régua de guia
