BEDIENUNGSANLEITUNG KP001GZ MAKITA

For tool with mini planer blades

Removing mini planer blades

Installing mini planer blades

Modell: KP001G
Hobelbreite 82 mm
Hobeltiefe 4 mm
Überfälzungstiefe 25 mm
Leerlaufdrehzahl 15.000 min	-1
Gesamtlänge (mit BL4040) 385 mm
Nennspannung Gleichstrom 36 V - 40 V max.
Nettogewicht 3,7 - 4,9 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  • Die technischen Daten und der Akku können von Land zu Land unterschiedlich sein.
• Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.

Zutreffende Akkus und Ladegeräte

Akku BL4020* / BL4025* / BL4040* / BL4050F / BL4080F	*: Empfohlener Akku
Ladegerät DC40RA / DC40RB / DC40RC

- Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.

WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-cher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Vorgesehene Verwendung

Das Werkzeug ist zum Hobeln von Holz vorgesehen.

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN62841-2-14:

Schalldruckpegel (LpA): 90 dB (A)

Schallleistungspegel (LWA): 98 dB (A)

Messunsicherheit (K): 3 dB (A)

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNUNG: Einen Gehörschutz tragen.

⚠️WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.

⚠️WARNUNG: Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-2-14:

Arbeitsmodus: Oberflächenschleifen

Schwingungsemission (ah): 4,3 m/s

Messunsicherheit (K): 1,5 m/s²

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

WARNUNG: Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Konformitätserklärungen

Nur für europäische Länder

Die Konformitätserklärungen sind in Anhang A dieser Betriebsanleitung enthalten.

SICHERHEITSWARNUNGEN

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

WARNUNG: Lesen Sie alle mit die- m Elektrowerkzeug gelieferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnungen für Akku-Hobel

1. Warten Sie, bis das Messer zum Stillstand kommt, bevor Sie das Werkzeug ablegen. Das freiliegende Rotationsmesser könnte sonst in die Oberfläche eingreifen, was zu einem möglichen Verlust der Kontrolle und ernsthaften Verletzungen führen kann.

2. Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Unterlage zu sichern und abzustützen. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, befindet es sich in einer instabilen Lage, die zum Verlust der Kontrolle führen kann.

3. Lassen Sie niemals Lappen, Tücher, Kabel, Schnüre und dergleichen im Arbeitsbereich herumliegen.

4. Vermeiden Sie das Schneiden von Nägeln. Untersuchen Sie das Werkstück sorgfältig auf Nägel, und entfernen Sie diese vor der Bearbeitung.

5. Verwenden Sie nur scharfe Messer. Behandeln Sie die Messer mit größter Sorgfalt.

6. Vergewissern Sie sich vor der Arbeit, dass die Messerbefestigungsschrauben sicher festgezogen sind.

7. Halten Sie das Werkzeug mit beiden Händen fest.

8. Halten Sie Ihre Hände von rotierenden Teilen fern.

9. Lassen Sie das Werkzeug vor der eigentlichen Bearbeitung eines Werkstücks eine Weile laufen. Achten Sie auf Vibrationen oder Taumelbewegungen, die Anzeichen für schlechte Montage oder ein schlecht ausgewuchtetes Messer sein können.

10. Vergewissern Sie sich vor dem Einschalten des Werkzeugs, dass das Messer nicht das Werkstück berührt.

11. Warten Sie, bis das Messer die volle Drehzahl erreicht hat, bevor Sie mit dem Schneiden beginnen.

12. Schalten Sie das Werkzeug stets aus, und warten Sie, bis die Messer zum vollständigen Stillstand kommen, bevor Sie die Schnitttiefe einstellen.

13. Stecken Sie niemals Ihren Finger in den Spanauswurf. Der Spanauswurf kann blockiert werden, wenn feuchtes Holz gehobelt wird. Entfernen Sie Späne mit einem Stock.

14. Lassen Sie das Werkzeug nicht unbeaufsichtigt laufen. Benutzen Sie das Werkzeug nur im handgeführten Einsatz.

15. Wenn Sie die Messer oder Teile der Trommel austauschen, tauschen Sie unbedingt die Teile auf beiden Seiten der Trommel als Satz aus. Anderenfalls verursacht die resultierende Unwucht Vibrationen und verkürzt die Nutzungsdauer des Werkzeugs.

16. Verwenden Sie nur die in dieser Anleitung angegebenen Makita-Messer.

17. Verwenden Sie stets die korrekte Staubschutz-/Atemmaske für das jeweilige Material und die Anwendung.

18. Betreiben Sie das Werkzeug unter stabilen Bedingungen. Der Betrieb unter instabilen Bedingungen kann zu einer Beschädigung oder Verletzung führen.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠️WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten.

MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommen.
3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:
   (1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
   (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw.
   (3) Setzen Sie den Akku weder Wasser noch Regen aus.
   Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung. Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

13. Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.

14. Bei und nach dem Gebrauch kann der Akku heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von heißen Akkus.

15. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

16. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.

17. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

18. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

▲ VORSICHT: Verwenden Sie nur Original-

Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen Sie ihn vom Werkzeug oder Ladegerät ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

Wichtige Sicherheitsanweisungen für Funk-Adapter

1. Unterlassen Sie Zerlegen oder Manipulieren des Funk-Adapters.
2. Halten Sie den Funk-Adapter von kleinen Kindern fern. Suchen Sie bei versehentlichem Verschlucken sofort ärztliche Behandlung auf.
3. Benutzen Sie den Funk-Adapter nur mit Makita-Werkzeugen.
4. Setzen Sie den Funk-Adapter keinem Regen oder Nässe aus.
5. Benutzen Sie den Funk-Adapter nicht an Orten, wo die Temperatur 50 °C überschreitet.
6. Betreiben Sie den Funk-Adapter nicht an Orten, in deren Nähe sich medizinische Geräte, wie z. B. Herzschrittmacher, befinden.
7. Betreiben Sie den Funk-Adapter nicht an Orten, in deren Nähe sich automatisierte Geräte befinden. Bei Betrieb kann in den automatisierten Geräten eine Funktionsstörung oder ein Fehler entstehen.
8. Betreiben Sie den Funk-Adapter nicht an Orten unter hohen Temperaturen oder an Orten, wo statische Elektrizität oder elektrisches Rauschen erzeugt werden könnte.
9. Der Funk-Adapter kann elektromagnetische Felder (EMF) erzeugen, die aber für den Benutzer nicht gesundheitsschädlich sind.
10. Der Funk-Adapter ist ein Präzisionsinstrument. Achten Sie darauf, dass der Funk-Adapter nicht fallen gelassen oder Stößen ausgesetzt wird.
11. Vermeiden Sie Berühren der Kontakte des Funk-Adapters mit bloßen Händen oder Metallgegenständen.
12. Entfernen Sie stets den Akku vom Produkt, bevor Sie den Funk-Adapter installieren.

13. Öffnen Sie den Deckel des Steckplatzes nicht an Orten, wo Staub und Wasser in den Steckplatz eindringen können. Halten Sie den Einlass des Steckplatzes stets sauber.

14. Führen Sie den Funk-Adapter stets in der korrekten Richtung ein.

15. Drücken Sie nicht zu fest und/oder mit einem scharfkantigen Gegenstand auf die Funk-Aktivierungstaste des Funk-Adapters.
16. Halten Sie den Deckel des Steckplatzes beim Betrieb immer geschlossen.
17. Entfernen Sie den Funk-Adapter nicht aus dem Steckplatz, während das Werkzeug mit Strom versorgt wird. Anderenfalls kann eine Funktionsstörung des Funk-Adapters verursacht werden.
18. Entfernen Sie nicht den Aufkleber vom Funk-Adapter.
19. Kleben Sie keinen anderen Aufkleber auf den Funk-Adapter.
20. Lassen Sie den Funk-Adapter nicht an einem Ort liegen, wo statische Elektrizität oder elektrisches Rauschen erzeugt werden könnte.
21. Lassen Sie den Funk-Adapter nicht an einem Ort liegen, der starker Hitze ausgesetzt ist, wie z. B. in einem in praller Sonne geparkten Auto.
22. Lassen Sie den Funk-Adapter nicht an einem Ort liegen, der Staub oder Puder aufweist, oder an dem ein korrosives Gas erzeugt werden könnte.
23. Plötzliche Temperaturschwankungen können den Funk-Adapter betauen. Benutzen Sie den Funk-Adapter nicht eher, bis der Tau vollständig getrocknet ist.
24. Wischen Sie den Funk-Adapter zum Reinigen sachte mit einem trockenen, weichen Tuch ab. Verwenden Sie kein Waschbenzin, kein leitfähiges Fett, keinen Verdünner oder dergleichen.
25. Bewahren Sie den Funk-Adapter zur Lagerung in der mitgelieferten Schachtel oder einem statikfreien Behälter auf.
26. Führen Sie keine anderen Geräte außer dem Makita-Funk-Adapter in den Steckplatz des Werkzeugs ein.
27. Benutzen Sie das Werkzeug nicht, wenn der Deckel des Steckplatzes beschädigt ist. Wasser, Staub und Schmutz, die in den Steckplatz eindringen, können eine Funktionsstörung verursachen.
28. Ziehen und/oder verdrehen Sie den Deckel des Steckplatzes nicht mehr als nötig. Bringen Sie den Deckel wieder an, falls er sich vom Werkzeug löst.
29. Ersetzen Sie den Deckel des Steckplatzes, falls er verloren geht oder beschädigt wird.

BEWAHREN SIE DIESE ANLEITUNG AUF.

FUNKTIONSBESCHREIBUNG

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

⚠ VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen.

⚠VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann.

▶ Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku

Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschieben.

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt.

AVORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.

⚠VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Werkzeug/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlängern. Das Werkzeug bleibt während des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Wird das Werkzeug/der Akku auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt das Werkzeug automatisch stehen. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um es neu zu starten.

Überhitzungsschutz

Wenn das Werkzeug/der Akku überhitzt wird, bleibt das Werkzeug automatisch stehen. Lassen Sie das Werkzeug/den Akku in dieser Situation abkühlen, bevor Sie das Werkzeug wieder einschalten.

Überentladungsschutz

Wenn die Akkukapazität unzureichend wird, bleibt das Werkzeug automatisch stehen. Nehmen Sie in diesem Fall den Akku vom Werkzeug ab, und laden Sie ihn auf.

Schutz gegen andere Ursachen

Das Schutzsystem ist auch für andere Ursachen ausgelegt, die eine Beschädigung des Werkzeugs bewirken könnten, und ermöglicht automatisches Anhalten des Werkzeugs. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn das Werkzeug zu einem vorübergehenden Stillstand oder Betriebsstopp gekommen ist.

1. Schalten Sie das Werkzeug aus und wieder ein, um es neu zu starten.
2. Laden Sie den/die Akku(s) auf, oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgeladene Akkus aus.
3. Lassen Sie das Werkzeug und den/die Akku(s) abkühlen.

Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle.

Anzeigen der Akku-Restkapazität

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.

▶ Abb.2: 1. Anzeigelampen 2. Prüftaste

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
			75% bis 100%
			50% bis 75%
			25% bis 50%
			0% bis 25%
			Den Akku aufladen.
			Möglicherweise liegt eine Funktionsstörung im Akku vor.

HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Einstellen der Schnitttiefe

⚠ VORSICHT: Schalten Sie das Werkzeug stets aus, und warten Sie, bis die Messer zum vollständigen Stillstand kommen, bevor Sie die Schnitttiefe einstellen.

HINWEIS: Wenn Sie den Tiefeneinstellknopf drehen, halten Sie den Handgriff unbedingt mit der anderen Hand fest.

Die Schnitttiefe kann durch Drehen des Tiefeneinstellknopfes an der Vorderseite des Werkzeugs eingestellt werden. Drehen Sie den Knopf, um den Zeiger auf die gewünschte Schnitttiefe auf der Tiefenskala auszurichten.

▶ Abb.3: 1. Tiefeneinstellknopf 2. Zeiger 3. Tiefenskala

Einschalten

⚠️WARNUNG: Vergewissern Sie sich vor dem Einsetzen des Akkus in das Werkzeug stets, dass der Ein-Aus-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

⚠️WARNUNG: Versuchen Sie NIEMALS, den Einschaltsperrknopf mit Klebeband oder anderen Mitteln unwirksam zu machen. Ein Schalter mit unwirksamem Einschaltsperrknopf kann zu ungewolltem Betrieb und daraus resultierenden schweren Personenschäden führen.

⚠️WARNUNG: Betreiben Sie das Werkzeug NIEMALS, wenn es durch einfache Betätigung des Ein-Aus-Schalters eingeschaltet werden kann, ohne den Einschaltsperrknopf zu drücken. Ein reparaturbedürftiger Schalter kann zu ungewolltem Betrieb und daraus resultierenden schweren Personenschäden führen. Lassen Sie das Werkzeug von einer Makita-Kundendienststelle ordnungsgemäß reparieren, BEVOR Sie es weiter benutzen.

ANMERKUNG: Betätigen Sie den Ein-Aus-Schalter nicht gewaltsam, ohne den Einschaltsperrknopf hineinzudrücken. Dies kann zu Beschädigung des Schalters führen.

Um versehentliche Betätigung des Auslöseschalters zu verhüten, ist der Einschaltsperrknopf vorgesehen. Zum Starten des Werkzeugs halten Sie den Einschaltsperrknopf gedrückt, und betätigen Sie dann den Auslöseschalter. Zum Ausschalten lassen Sie den Auslöseschalter los.

▶ Abb.4: 1. Auslöseschalter 2. Einschaltsperrknopf

Fuß

Der Fuß springt aus der hinteren Grundplatte heraus, wenn Sie das Werkzeug von der Arbeitsfläche anheben, damit die Hobelmesser das Werkstück nicht direkt berühren. Dadurch wird verhindert, dass die Hobelmesser versehentlich beschädigt werden, wenn sie nicht benutzt werden. Der Fuß springt in die hintere Grundplatte zurück, wenn Sie die Grundplatte des Werkzeugs auf eine Arbeitsfläche legen.

▶ Abb.5: 1. Hobelmesser 2. Hinterer Gleitschuh 3. Fuß 4. Arbeitsfläche

Funktion zur Verhütung eines versehentlichen Wiederanlaufs

Das Werkzeug startet nicht, wenn Sie den Akku bei betätigtem Auslöseschalter einsetzen. Zum Starten des Werkzeugs lassen Sie den Auslöseschalter los, und betätigen Sie dann den Auslöseschalter erneut, während Sie den Einschaltsperrknopf gedrückt halten.

Elektronikfunktionen

Für komfortablen Betrieb ist das Werkzeug mit den folgenden Elektronikfunktionen ausgestattet.

Elektrische Bremse

Das Werkzeug ist mit einer elektrischen Bremse ausgestattet. Falls das Werkzeug nach dem Loslassen des Auslöseschalters ständig nicht sofort anhält, lassen Sie es von Ihrem lokalen Makita-Servicecenter warten.

Soft-Start-Funktion

Die Soft-Start-Funktion reduziert Anlaufstöße auf ein Minimum und bewirkt ruckfreies Anlaufen des Werkzeugs.

MONTAGE

⚠ VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Aufbewahrung des Steckschlüssels

Bewahren Sie den Steckschlüssel bei Nichtgebrauch an der in der Abbildung gezeigten Stelle auf, damit er nicht verloren geht.

Demontieren und Montieren von Hobelmessern

⚠ VORSICHT: Ziehen Sie die Messerbefestigungsschrauben sorgfältig an, wenn Sie die Hobelmesser am Werkzeug anbringen. Vergewissern Sie sich immer, dass sie einwandfrei angezogen sind. Eine lockere Befestigungsschraube kann gefährlich sein.

⚠ VORSICHT: Behandeln Sie die Hobelmesser mit größter Sorgfalt. Schützen Sie Ihre Finger oder Hände mit Handschuhen oder Lappen, wenn Sie die Hobelmesser abnehmen oder anbringen.

⚠ VORSICHT: Verwenden Sie nur den mitgelieferten Makita-Schraubenschlüssel zum Demontieren und Montieren der Hobelmesser. Anderenfalls besteht die Gefahr, dass die Befestigungsschrauben zu fest oder unzureichend angezogen werden. Dies könnte zu einer Verletzung führen.

ANMERKUNG: Um Hobelmesser zu montieren, säubern Sie die Trommel oder die Hobelmesser von jeglichen anhaftenden Spänen oder Fremdkörpern. Verwenden Sie Hobelmesser der gleichen Abmessungen und des gleichen Gewichts, weil anderenfalls Schwingungen/Vibrationen der Trommel eine schlechte Hobelwirkung verursachen und zu einem Ausfall des Werkzeugs führen können.

Für Werkzeug mit herkömmlichen Hobelmessern

HINWEIS: Ein Paar Hobelmesser ist in der Trommel montiert. Wiederholen Sie die folgenden Verfahren für jedes Hobelmesser.

Demontieren von herkömmlichen Hobelmessern

1. Schrauben Sie die Befestigungsschrauben mit dem mitgelieferten Steckschlüssel von der Trommel ab.

2. Demontieren Sie die Trommelplatte und das herkömmliche Hobelmesser (mit Einstellplatte) von der Trommel.

▶ Abb.7: 1. Befestigungsschraube 2. Trommelplatte
3. Herkömmliches Messer (mit
Einstellplatte) 4. Trommel

1. Lösen Sie die Schrauben vom herkömmlichen Hobelmesser, und entfernen Sie dann die Einstellplatte.

▶ Abb.8: 1. Schrauben 2. Herkömmliches
Hobelmesser 3. Einstellplatte

Montieren von herkömmlichen Hobelmessern

1. Setzen Sie ein herkömmliches Hobelmesser auf die Messerlehre, und richten Sie seine Schneidkante entlang der Führungswand an der Messerlehre waagerecht aus.

▶ Abb.9: 1. Herkömmliches Hobelmesser
2. Messerlehre 3. Schneidkante
4. Führungswand

1. Setzen Sie die Einstellplatte auf das herkömmliche Hobelmesser, und ziehen Sie dann die Schrauben geringfügig an.
2. Schieben Sie die Einstellplatte nach vorn, bis ihre Positionierungsführung genau und vollständig an der hinteren Seitenwand der Messerlehre anliegt.
3. Halten Sie die Einstellplatte an Ort und Stelle, und ziehen Sie die Schrauben fest, um sie zu sichern.

▶ Abb.10: 1. Einstellplatte 2. Herkömmliches Hobelmesser 3. Schraube

1. Positionierungsführung 5. Hintere

Seitenwand 6. Messerlehre

1. Säubern Sie die Trommel und das herkömmliche Hobelmesser von allen anhaftenden Spänen und Fremdkörpern.
2. Schieben Sie die Positionierungsführung der Einstellplatte in die Führungsnut in der Trommel, und legen Sie dann die Trommelplatte auf das herkömmliche Hobelmesser (mit Einstellplatte).
3. Ziehen Sie alle Befestigungsschrauben mit dem Steckschlüssel gleichmäßig über Kreuz an.

▶ Abb.11: 1. Positionierungsführung 2. Einstellplatte

1. Führungsnut 4. Trommel

2. Trommelplatte 6. Herkömmliches Hobelmesser 7. Befestigungsschraube

Werkzeuge mit Wendemesser

HINWEIS: Ein Paar Hobelmesser ist in der Trommel montiert. Wiederholen Sie die folgenden Verfahren für jedes Hobelmesser.

Demontieren von Mini-Hobelmessern

1. Lösen Sie die Befestigungsschrauben mit dem mitgelieferten Steckschlüssel um eine Umdrehung.

▶ Abb.12: 1. Befestigungsschraube 2. Steckschlüssel
2. Schieben Sie das Mini-Hobelmesser aus der Trommel, indem Sie das eine Ende des Messers von der Seite der Riemenabdeckung aus nach außen drücken.
▶ Abb.13: 1. Mini-Hobelmesser 2. Trommel 3. Riemenabdeckung 4. T-Handgriff des Steckschlüssels

HINWEIS: Verwenden Sie die Enden des T-Handgriffs des Steckschlüssels, um das Mini-Hobelmesser für sicherere Betätigung und Wartung herauszuschieben.

Montieren von Mini-Hobelmessern

1. Säubern Sie die Trommel und das Mini-Hobelmesser von allen anhaftenden Spänen und Fremdkörpern.
2. Schieben Sie ein Mini-Hobelmesser zwischen Trommel und Anschlagplatte, indem Sie ein Ende des Messers von der der Riemenabdeckung gegenüberliegenden Seite nach innen drücken.
3. Ziehen Sie alle Befestigungsschrauben mit dem Steckschlüssel gleichmäßig über Kreuz an.

▶ Abb.14: 1. Mini-Hobelmesser 2. Trommel

1. Anschlagplatte 4. Riemenabdeckung

2. Befestigungsschraube 6. Steckschlüssel

Kalibrierung von Mini-Hobelmessern

Führen Sie in regelmäßigen Abständen eine Kalibrierung der Hobelmesser durch, um die Arbeitseffizienz zu optimieren.

1. Lösen Sie die Befestigungsschrauben mit dem mitgelieferten Steckschlüssel um eine Umdrehung.
2. Schieben Sie das Mini-Hobelmesser aus der Trommel, indem Sie das eine Ende des Messers von der Seite der Riemenabdeckung aus nach außen drücken.
3. Schrauben Sie die Befestigungsschrauben mit dem Steckschlüssel von der Trommel ab.
4. Demontieren Sie die Trommelplatte und Anschlagplatte (mit Einstellplatte) von der Trommel.

▶ Abb.15: 1. Befestigungsschraube 2. Trommelplatte

1. Anschlagplatte (mit Einstellplatte)

2. Trommel

3. Lösen Sie die Schrauben an der Anschlagplatte um eine Umdrehung, um die Einstellplatte zu lösen.

▶ Abb.16: 1. Schrauben 2. Anschlagplatte

1. Einstellplatte

2. Säubern Sie die Anschlagplatte (mit Einstellplatte) und das Mini-Hobelmesser von jeglichen anhaftenden Spänen oder Fremdkörpern.

3. Setzen Sie das Mini-Hobelmesser auf die Messerlehre, und richten Sie seine Schneidkante entlang der Führungswand an der Messerlehre waage-recht aus.

4. Legen Sie die Anschlagplatte (mit Einstellplatte) auf das Mini-Hobelmesser, und richten Sie dabei die Führungsstege der Anschlagplatte auf die Führungsnuten des Mini-Hobelmessers aus.

▶ Abb.17: 1. Mini-Hobelmesser 2. Messerlehre

1. Schneidkante 4. Führungswand
2. Anschlagplatte (mit Einstellplatte)

3. Führungssteg 7. Führungsnut

4. Schieben Sie die Einstellplatte nach vorn, bis ihre Positionierungsführung genau und vollständig an der hinteren Seitenwand der Messerlehre anliegt.

5. Halten Sie die Einstellplatte an Ort und Stelle, und ziehen Sie die Schrauben fest, um sie zu sichern.

▶ Abb.18: 1. Einstellplatte 2. Anschlagplatte

1. Schraube 4. Positionierungsführung

2. Hintere Seitenwand 6. Messerlehre

3. Schieben Sie die Positionierungsführung der Einstellplatte in die Führungsnut in der Trommel, und legen Sie dann die Trommelplatte auf die Anschlagplatte (mit Einstellplatte).

▶ Abb.19: 1. Positionierungsführung 2. Einstellplatte

1. Führungsnut 4. Trommel
2. Trommelplatte 6. Anschlagplatte

3. Befestigungsschraube

4. Ziehen Sie die Befestigungsschrauben geringfügig an, und schieben Sie das Mini-Hobelmesser zwischen Trommel und Anschlagplatte, indem Sie ein Ende des Messers von der der Riemenabdeckung gegenüberliegenden Seite nach innen drücken.

5. Ziehen Sie alle Befestigungsschrauben mit dem Steckschlüssel gleichmäßig über Kreuz an.

▶ Abb.20: 1. Mini-Hobelmesser 2. Trommel

1. Anschlagplatte 4. Riemenabdeckung
2. Befestigungsschraube 6. Steckschlüssel

Hobelmessereinstellungen

Sie werden eine raue und unebene Hobelfläche erhalten, wenn die Hobelmesser nicht ordnungsgemäß und sicher eingestellt sind.

Installieren Sie die Hobelmesser korrekt, so dass die Schneiden im rechten Winkel, auf einer absoluten Höhe mit der hinteren Grundlinie und genau parallel zur Hobelsohle liegen. Lesen Sie die Beispiele in der Tabelle für die richtigen Einstellungen.

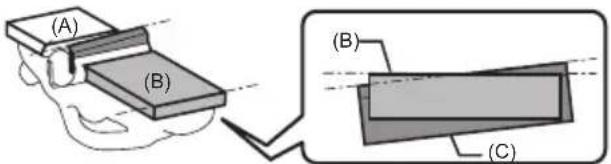

Hobelfläche Messereinstellung Ursache
Korrekte Einstellung		Die Schneidkanten liegen auf einer Ebene mit der hinteren Grundlinie und laufen parallel zur Hobelsohle von Seite zu Seite.
Fugen am Anfang		Die Schneidkanten erreichen die hintere Grundlinie nicht.
Fugen am Ende		Die Schneidkanten überragen die hintere Grundlinie.
Schräge Oberfläche		Die Schneidkanten liegen von Seite zu Seite nicht parallel zur Hobelsohle.
(A): Vordere Grundplatte (einstellbarer Schuh)(B): Hintere Grundplatte (feststehender Schuh)(C): Hobelmesser

Installieren eines Führungslineals

1. Legen Sie das Werkzeug so hin, dass die Riemenabdeckung nach oben zeigt.
2. Montieren Sie das Führungslineal, indem Sie es mit der Flügelschraube in dem Montageloch an der Seite des Werkzeugkopfs sicher befestigen.

▶ Abb.21: 1. Riemenabdeckung 2. Führungslineal 3. Flügelschraube 4. Montageloch

1. Schieben Sie den Kantenanschlag auf die gewünschte Hobelbreite hinein und heraus, und ziehen Sie dann die Flügelschraube fest, um ihn in der erforderlichen Position zu sichern.

▶ Abb.22: 1. Kantenanschlag 2. Flügelschraube

Installieren der Tiefenführung

1. Legen Sie das Werkzeug so hin, dass die Riemenabdeckung nach unten zeigt.
2. Montieren Sie die Tiefenführung, indem Sie sie mit der Unterlegscheibe und Flügelschraube in dem Montageloch an der Seite des Werkzeugkopfs sicher befestigen.

▶ Abb.23: 1. Riemenabdeckung 2. Tiefenführung 3. Unterlegscheibe 4. Flügelschraube 5. Montageloch

1. Schieben Sie die Tiefenführung auf die gewünschte Hobeltiefe nach oben und unten, und ziehen Sie dann die Flügelschraube fest, um sie in der erforderlichen Position zu sichern.

▶ Abb.24: 1. Tiefenführung 2. Flügelschraube

Installieren der Anfasungsführungen

Sonderzubehör

1. Legen Sie das Werkzeug so hin, dass die vordere Grundplatte nach oben zeigt.
2. Befestigen Sie die Kantenanschläge an den Montagearmen, indem Sie die Vorsprünge an den Armen auf die Führungsschlitze in den Kantenanschlägen ausrichten, und sichern Sie sie mit den Unterlegscheiben und Flügelschrauben.
3. Montieren Sie die Anfasungsführungen (Sätze von Kantenanschlägen und Montagearmen) an Ort und Stelle, indem Sie sie mit den Flügelschrauben in den Montagelöchern auf beiden Seiten des Werkzeugkopfs sichern.

▶ Abb.25: 1. Vordere Grundplatte 2. Kantenanschlag

1. Montagearm 4. Vorsprung
2. Führungsschlitz 6. Unterlegscheibe

3. Flügelschraube 8. Montageloch

4. Schieben Sie die Kantenanschläge auf Ihren gewünschten Fasenbereich hinein und heraus, und ziehen Sie dann die Flügelschrauben fest, um sie in der erforderlichen Position zu sichern.

▶ Abb.26: 1. Kantenanschlag 2. Flügelschraube

Absaugung von Staub und Holzspänen

Staub und Holzspäne können sowohl von der linken als auch von der rechten Seite der Auswurföffnungen entnommen werden. Decken Sie eine der Auswurföffnungen auf der Seite, die der von Ihnen bevorzugten Staubabsaugrichtung entgegengesetzt ist, mit dem Stopfen ab.

Um den Stopfen von der Auswurföffnung zu lösen, drehen Sie den Stopfen leicht in Richtung Handgriff, um die Verriegelung zu lösen, und ziehen Sie ihn dann ab.

▶ Abb.27: 1. Stopfen 2. Handgriff

Zum Installieren setzen Sie den Stopfen gerade in eine der Öffnungen ein, und richten Sie dabei den Verriegelungsschlitz des Stopfens auf den Führungsvorsprung an der Öffnung aus, bis er einrastet.

▶ Abb.28: 1. Stopfen 2. Verriegelungsschlitz
3. Führungsvorsprung

Staubsack

Sonderzubehör

Befestigen Sie den Staubsack an einer der Auswurföffnungen und drücken Sie ihn fest bis zum Anschlag hinein. Vergewissern Sie sich, dass der Staubsack sicher über der konischen Öffnung angebracht ist, damit er sich während des Betriebs nicht lösen kann.

▶ Abb.29: 1. Staubbeutel 2. Auswurföffnung

Wenn der Staubsack etwa halb voll ist, nehmen Sie ihn vom Werkzeug ab und ziehen den Verschluss heraus. Entleeren Sie den Staubsack. Klopfen Sie leicht auf den Staubsack, um an der Innenwand haftende Partikel, die eine weitere Aufnahme beeinträchtigen könnten, zu lösen.

▶ Abb.30: 1. Verschluss

HINWEIS: Wenn Sie einen Makita-Staubsauger an das Werkzeug anschließen, können Sie effizienter und sauberer arbeiten.

Anschließen eines Staubsaugers

Um saubere Hobelarbeiten durchzuführen, schließen Sie ein Makita-Sauggerät an Ihr Werkzeug an. Schließen Sie den Schlauch des Sauggerätes an eine der Auswurföffnungen an, wie in der Abbildung gezeigt.

▶ Abb.31: 1. Staubsauger

Kniestück

Sonderzubehör

Verwenden Sie ein Staubabsauger-Kniestück, um den Absaugluftstrom in einem bevorzugten Winkel zu bündeln und so eine sauberere Arbeitsumgebung zu schaffen. Befestigen Sie das Kniestück an einer der Auswurföffnungen, und drücken Sie es fest bis zum Anschlag hinein.

▶ Abb.32: 1. Bogenrohr

ARBEIT

⚠ VORSICHT: Halten Sie das Werkzeug beim Betätigen mit einer Hand am Schaltergriff und mit der anderen Hand am Tiefeneinstellknopf fest.

Hobelbetrieb

1. Halten Sie das Werkzeug mit beiden Händen fest, eine Hand am Schaltergriff und die andere am Tiefeneinstellknopf.
2. Setzen Sie die vordere Grundplatte des Werkzeugs flach auf die Werkstückoberfläche, ohne dass die Hobelmesser Kontakt haben.
3. Schalten Sie das Werkzeug ein, und warten Sie, bis es seine volle Drehzahl erreicht.
4. Schieben Sie das Werkzeug sachte nach vorn, und drücken Sie den Tiefeneinstellknopf anfangs etwas stärker nach unten, damit die gesamte Grundplatte des Hobels waagerecht und mit der Werkstückoberfläche bündig bleibt.

▶ Abb.33

1. Verwenden Sie Sorgfalt, um während des Vorgangs gleichmäßig Druck auf die Werkstückoberfläche auszuüben, und schieben Sie das Werkzeug stetig vorwärts.

▶ Abb.34

HINWEIS: Balancieren Sie den Handdruck zwischen Schaltergriff und Tiefeneinstellknopf aus, da sowohl die vordere als auch die hintere Grundplatte die Werkstückoberfläche berühren.

1. Üben Sie eine stärkere Kontrolle auf den Schaltergriff aus, um zu vermeiden, dass die Grundplatte am Ende eines Durchgangs über die Werkstückoberfläche hinausragt.

▶ Abb.35

HINWEIS: Der Hobelvorgang kann leichter sein, wenn Sie das Werkstück mit einer geringfügigen Vorwärtsneigung positionieren, um den Druck zu verringern, mit dem Sie das Werkzeug während des Vorgangs halten.

HINWEIS: Stellen Sie die Schnittgeschwindigkeit und -tiefe für die gewünschte Oberflächengüte ein.

Um eine raue Oberfläche zu erhalten, stellen Sie die Schnitttiefe auf eine ausreichende Tiefe am Werkstück ein.

Um eine saubere und feine Oberfläche zu erhalten, schieben Sie das Werkzeug in mehreren Durchgängen langsam mit geringer Schnitttiefe vor.

Falzen

▶ Abb.36

Verwenden Sie das Führungslineal, um einen Stufenschnitt durchzuführen, wie in der Abbildung gezeigt.

1. Installieren Sie das Führungslineal und die Tiefenführung im Werkzeug und sichern Sie sie mit den Unterlegscheiben und Flügelschrauben.
2. Stellen Sie die Tiefenführung auf die Falztiefe ein, und sichern Sie sie mit der Flügelschraube.
3. Zeichnen Sie eine Schnittlinie auf das Werkstück, und richten Sie die Messerkante auf die Schnittlinie aus.

▶ Abb.37: 1. Messerkante 2. Schnittlinie 3. Tiefenführung 4. Flügelschraube

HINWEIS: Vergewissern Sie sich, dass die Messerkante zum Falzen um 1,6 mm - 1,8 mm aus der Seitenkante der Trommel herausragt. (Siehe „A“ in der folgenden Abbildung.)

* Sie können wählen, das Messerende um 0,2 mm - 0,4 mm von der Seitenkante der vorderen Grundplatte überstehen zu lassen. (Siehe „B“ in der folgenden Abbildung.)

▶ Abb.38: 1. Messerschneide 2. Seitenkante der Trommel 3. Seitenkante der vorderen Grundplatte
4. Schieben Sie den Kantenanschlag im Führungslineal nach innen, bis er mit der Seitenwand des Werkstücks in Berührung kommt. Sichern Sie ihn dann mit der Flügelschraube.
▶ Abb.39: 1. Führungslineal 2. Kantenanschlag 3. Seitenwand 4. Flügelschraube
5. Führen Sie den Hobelvorgang durch, indem Sie das Werkzeug mit dem gesamten Kantenanschlag an der Seitenwand des Werkstücks entlang gleitend verschieben.

HINWEIS: Die Reichweite des Führungsanschlags kann verlängert werden, indem ein zusätzliches Stück Holz an den Befestigungslöchern des Führungsanschlags befestigt wird.

▶ Abb.40: 1. Zusätzliches Stück Holz 2. Befestigungslöcher

Anfasen

▶ Abb.41

Verwenden Sie die in die vordere Grundplatte geschnittenen "V"-Nuten, um einen Anfasungsschnitt durchzuführen, wie in der Abbildung gezeigt.

Führen Sie den Hobelvorgang durch, indem Sie das Werkzeug so bewegen, dass eine der drei "V"-Nuten in der vorderen Grundplatte auf die Eckkante des Werkstücks ausgerichtet ist.

▶ Abb.42: 1. V-Nut (mittlerer Anfasungsgrad) 2. V-Nut (geringer Anfasungsgrad) 3. V-Nut (hoher Anfasungsgrad)

Verwendung von Anfasungsführungen

Sonderzubehör

1. Schieben Sie die Kantenanschläge in den Anfasungsführungen nach innen, bis sie an den Eckwänden des Werkstücks anliegen.
2. Sichern Sie die Kantenanschläge mit den Flügelschrauben.
3. Führen Sie den Hobelvorgang durch, indem Sie das Werkzeug mit den ganzen Kantenanschlägen an den Eckwänden des Werkstücks entlang gleitend verschieben.

▶ Abb.43: 1. Anfasungsführung 2. Kantenanschläge 3. Flügelschraube

HINWEIS: Für große Fasen führen Sie mehrere Hobeldurchgänge durch, beginnend mit kleinen Fasen bis hin zu größeren Fasen, wie in der Abbildung gezeigt.

▶ Abb.44: 1. Kante der Anfasungsführung 2. Kleine Fase 3. Große Fase

FUNK- AKTIVIERUNGSFUNKTION

Mit der Funk-Aktivierungsfunktion verfügbare Möglichkeiten

Die Funk-Aktivierungsfunktion ermöglicht sauberen und komfortablen Betrieb. Wenn Sie ein unterstütztes Sauggerät an das Werkzeug anschließen, können Sie das Sauggerät automatisch mit der Schalterbetätigung des Werkzeugs betreiben.

▶ Abb.45

Um die Funk-Aktivierungsfunktion zu benutzen, benötigen Sie die folgenden Gegenstände:

• Einen Funk-Adapter (Sonderzubehör)
• Ein Sauggerät, das die Funk-Aktivierungsfunktion unterstützt

Die Übersicht über die Einstellung der Funk-Aktivierungsfunktion ist wie folgt. Ausführliche Verfahren entnehmen Sie bitte dem jeweiligen Abschnitt.

1. Installieren des Funk-Adapters
2. Werkzeugregistrierung für das Sauggerät
3. Starten der Funk-Aktivierungsfunktion

Installieren des Funk-Adapters

Sonderzubehör

⚠ VORSICHT: Legen Sie das Werkzeug zum Installieren des Funk-Adapters auf eine ebene und stabile Oberfläche.

ANMERKUNG: Entfernen Sie Staub und Schmutz vom Werkzeug, bevor Sie den Funk-Adapter installieren. Staub oder Schmutz können eine Funktionsstörung verursachen, falls sie in den Steckplatz des Funk-Adapters gelangen.

ANMERKUNG: Um eine durch statische Entladung verursachte Funktionsstörung zu verhindern, berühren Sie ein Statikentladungsmaterial, wie z. B. ein Metallteil des Werkzeugs, bevor Sie den Funk-Adapter anfassen.

ANMERKUNG: Achten Sie beim Installieren des Funk-Adapters immer darauf, dass der Funk-Adapter in der korrekten Richtung eingeführt wird und der Deckel vollständig geschlossen ist.

1. Öffnen Sie den Deckel am Werkzeug, wie in der Abbildung gezeigt.

▶ Abb.46: 1. Deckel
2. Führen Sie den Funk-Adapter in den Steckplatz ein, und schließen Sie dann den Deckel.

Wenn Sie den Funk-Adapter einführen, richten Sie die Vorsprünge auf die Vertiefungen des Steckplatzes aus.

▶ Abb.47: 1. Funk-Adapter 2. Vorsprung 3. Deckel 4. Vertiefung

Zum Entfernen des Funk-Adapters öffnen Sie den Deckel langsam. Die Haken an der Rückseite des Deckels heben den Funk-Adapter an, wenn Sie den Deckel hochziehen.

▶ Abb.48: 1. Funk-Adapter 2. Haken 3. Deckel Bewahren Sie den Funk-Adapter nach der Entnahme in der mitgelieferten Schachtel oder einem statikfreien Behälter auf.

ANMERKUNG: Verwenden Sie immer die Haken an der Rückseite des Deckels zum Entfernen des Funk-Adapters. Falls die Haken den Funk-Adapter nicht greifen, schließen Sie den Deckel vollständig, und öffnen Sie ihn dann wieder langsam.

Werkzeugregistrierung für das Sauggerät

HINWEIS: Ein Makita-Sauggerät, das die Funk-Aktivierungsfunktion unterstützt, ist für die Werkzeugregistrierung erforderlich.

HINWEIS: Die Installation des Funk-Adapters im Werkzeug muss vollendet sein, bevor mit der Werkzeugregistrierung begonnen wird.

HINWEIS: Unterlassen Sie während der Werkzeugregistrierung die Betätigung des Auslöseschalters oder das Einschalten des Ein-Aus-Schalters am Sauggerät.

HINWEIS: Nehmen Sie auch auf die Betriebsanleitung des Sauggerätes Bezug.

Wenn Sie das Sauggerät zusammen mit der Schalterbetätigung des Werkzeugs aktivieren möchten, müssen Sie zuvor die Werkzeugregistrierung beenden.

1. Setzen Sie die Akkus in das Sauggerät und das Werkzeug ein.
2. Stellen Sie den Bereitschaftsschalter am Sauggerät auf „AUTO“.

▶ Abb.49: 1. Bereitschaftsschalter

1. Drücken Sie die Funk-Aktivierungstaste am Sauggerät für 3 Sekunden, bis die Funk-Aktivierungslampe in Grün blinkt. Drücken Sie dann die Funk-Aktivierungstaste am Werkzeug in der gleichen Weise.

▶ Abb.50: 1. Funk-Aktivierungstaste
2. Funk-Aktivierungslampe

Wenn Sauggerät und Werkzeug erfolgreich verbunden werden, leuchten die Funk-Aktivierungslampen 2 Sekunden lang in Grün auf und beginnen dann in Blau zu blinken.

HINWEIS: Nach Ablauf von 20 Sekunden hören die Funk-Aktivierungslampen auf, in Grün zu blinken. Drücken Sie die Funk-Aktivierungstaste am Werkzeug, während die Funk-Aktivierungslampe am Staubsauger blinkt. Falls die Funk-Aktivierungslampe nicht in Grün blinkt, drücken Sie die Funk-Aktivierungstaste kurz, und halten Sie sie erneut gedrückt.

HINWEIS: Wenn Sie zwei oder mehr Werkzeugregistrierungen für ein Sauggerät durchführen, beenden Sie die Werkzeugregistrierungen nacheinander.

Starten der Funk-Aktivierungsfunktion

HINWEIS: Beenden Sie die Werkzeugregistrierung für das Sauggerät vor der Funk-Aktivierung.

HINWEIS: Nehmen Sie auch auf die Betriebsanleitung des Sauggerätes Bezug.

Nachdem Sie ein Werkzeug im Sauggerät registriert haben, läuft das Sauggerät automatisch mit der Schalterbetätigung am Werkzeug an.

1. Installieren Sie den Funk-Adapter im Werkzeug.
2. Schließen Sie den Schlauch des Sauggerätes am Werkzeug an.

▶ Abb.51

1. Stellen Sie den Bereitschaftsschalter am Sauggerät auf „AUTO“.

▶ Abb.52: 1. Bereitschaftsschalter

1. Drücken Sie die Funk-Aktivierungstaste am Werkzeug kurz. Die Funk-Aktivierungslampe blinkt in Blau.

▶ Abb.53: 1. Funk-Aktivierungstaste
2. Funk-Aktivierungslampe

1. Schalten Sie das Werkzeug ein. Prüfen Sie, ob das Sauggerät während des Betriebs des Werkzeugs läuft.

Um die Funk-Aktivierung des Sauggerätes zu stoppen, drücken Sie die Funk-Aktivierungstaste am Werkzeug.

HINWEIS: Die Funk-Aktivierungslampe am Werkzeug hört auf, in Blau zu blinken, wenn 2 Stunden lang kein Betrieb erfolgt. Stellen Sie in diesem Fall den Bereitschaftsschalter am Sauggerät auf „AUTO“, und drücken Sie die Funk-Aktivierungstaste am Werkzeug erneut.

HINWEIS: Das Sauggerät startet/stoppt mit einer Verzögerung. Es tritt eine Zeitverzögerung auf, wenn das Sauggerät eine Schalterbetätigung des Werkzeugs erkennt.

HINWEIS: Die Übertragungsreichweite des Funk-Adapters kann abhängig vom Ort und den Umgebungsbedingungen schwanken.

HINWEIS: Wenn zwei oder mehr Werkzeuge in einem Sauggerät registriert sind, kann das Sauggerät anlaufen, selbst wenn Sie Ihr Werkzeug nicht einschalten, weil ein anderer Benutzer die Funk-Aktivierungsfunktion benutzt.

Beschreibung des Zustands der Funk-Aktivierungslampe

▶ Abb.54: 1. Funk-Aktivierungslampe

Die Funk-Aktivierungslampe zeigt den Zustand der Funk-Aktivierungsfunktion an. Die Bedeutung des Lampenzustands ist aus der nachstehenden Tabelle ersichtlich.

Zustand Funk-Aktivierungslampe Beschreibung
Bereitschaft	Blau			2 Stunden	Die Funk-Aktivierung des Sauggerätes ist verfügbar. Die Lampe erlischt automatisch, wenn 2 Stunden lang kein Betrieb erfolgt.
				Wenn das Werkzeug läuft.	Die Funk-Aktivierung des Sauggerätes ist verfügbar, und das Werkzeug läuft.
Werkzeugregistrierung	Grün			20 Sekunden	Bereit für die Werkzeugregistrierung. Warten auf die Registrierung durch das Sauggerät.
				2 Sekunden	Die Werkzeugregistrierung ist beendet worden. Die Funk-Aktivierungslampe beginnt, in Blau zu blinken.
Aufheben der Werkzeugregistrierung	Rot			20 Sekunden	Bereit für die Aufhebung der Werkzeugregistrierung. Warten auf die Aufhebung durch das Sauggerät.
				2 Sekunden	Die Aufhebung der Werkzeugregistrierung ist beendet worden. Die Funk-Aktivierungslampe beginnt, in Blau zu blinken.
Sonstiges Rot				3 Sekunden	Der Funk-Adapter wird mit Strom versorgt, und die Funk-Aktivierungsfunktion wird gestartet.
		Aus - - Die Funk-Aktivierung des Sauggerätes ist gestoppt.

Aufheben der Werkzeugregistrierung für das Sauggerät

Führen Sie das folgende Verfahren durch, um die Werkzeugregistrierung für das Sauggerät aufzuheben.

1. Setzen Sie die Akkus in das Sauggerät und das Werkzeug ein.
2. Stellen Sie den Bereitschaftsschalter am Sauggerät auf „AUTO“.

▶ Abb.55: 1. Bereitschaftsschalter

1. Drücken Sie die Funk-Aktivierungstaste am Sauggerät für 6 Sekunden. Die Funk-Aktivierungslampe blinkt in Grün und wird dann rot. Drücken Sie danach die Funk-Aktivierungstaste am Werkzeug in der gleichen Weise.

▶ Abb.56: 1. Funk-Aktivierungstaste 2. Funk-Aktivierungslampe

Wenn die Aufhebung erfolgreich war, leuchten die Funk-Aktivierungslampen 2 Sekunden lang in Rot auf und beginnen dann in Blau zu blinken.

HINWEIS: Nach Ablauf von 20 Sekunden hören die Funk-Aktivierungslampen auf, in Rot zu blinken. Drücken Sie die Funk-Aktivierungstaste am Werkzeug, während die Funk-Aktivierungslampe am Staubsauger blinkt. Falls die Funk-Aktivierungslampe nicht in Rot blinkt, drücken Sie die Funk-Aktivierungstaste kurz, und halten Sie sie erneut gedrückt.

Fehlersuche für Funk-Aktivierungsfunktion

Bevor Sie den Reparaturdienst anrufen, führen Sie zunächst Ihre eigene Inspektion durch. Falls Sie ein Problem finden, das nicht in der Anleitung erläutert wird, versuchen Sie nicht, das Werkzeug zu zerlegen. Wenden Sie sich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden.

Zustand der Unregelmäßigkeit	Wahrscheinliche Ursache (Funktionsstörung)	Abhilfemaßnahme
Die Funk-Aktivierungslampe leuchtet/blinkt nicht.	Es ist kein Funk-Adapter im Werkzeug installiert.Der Funk-Adapter ist falsch im Werkzeug installiert.	Installieren Sie den Funk-Adapter korrekt.
	Die Kontakte des Funk-Adapters und/oder des Steckplatzes sind verschmutzt.	Wischen Sie Staub und Schmutz an den Kontakten des Funk-Adapters sachte ab, und reinigen Sie den Steckplatz.
	Die Funk-Aktivierungstaste am Werkzeug ist nicht gedrückt worden.	Drücken Sie die Funk-Aktivierungstaste am Werkzeug kurz.
	Der Bereitschaftsschalter am Sauggerät ist nicht auf „AUTO“ eingestellt.	Stellen Sie den Bereitschaftsschalter am Sauggerät auf „AUTO“.
	Keine Stromversorgung Versorgen Sie	Werkzeug und Sauggerät mit Strom.
Die Werkzeugregistrierung/Aufhebung der Werkzeugregistrierung kann nicht erfolgreich beendet werden.	Es ist kein Funk-Adapter im Werkzeug installiert.Der Funk-Adapter ist falsch im Werkzeug installiert.	Installieren Sie den Funk-Adapter korrekt.
	Die Kontakte des Funk-Adapters und/oder des Steckplatzes sind verschmutzt.	Wischen Sie Staub und Schmutz an den Kontakten des Funk-Adapters sachte ab, und reinigen Sie den Steckplatz.
	Der Bereitschaftsschalter am Sauggerät ist nicht auf „AUTO“ eingestellt.	Stellen Sie den Bereitschaftsschalter am Sauggerät auf „AUTO“.
	Keine Stromversorgung Versorgen Sie	Werkzeug und Sauggerät mit Strom.
	Falsche Bedienung	Drücken Sie die Funk-Aktivierungstaste kurz, und führen Sie das Verfahren der Werkzeugregistrierung/Aufhebung der Werkzeugregistrierung erneut durch.
	Der Abstand zwischen Werkzeug und Sauggerät ist zu groß (außerhalb der Übertragungsreichweite).	Verkleinern Sie den Abstand zwischen Werkzeug und Sauggerät. Die maximale Übertragungsreichweite beträgt ungefähr 10 m, sie kann aber je nach den Umständen schwanken.
	Bevor Sie die Werkzeugregistrierung/Aufhebung der Werkzeugregistrierung beenden;- der Schalter des Werkzeugs wird eingeschaltet, oder;- die Betriebstaste am Sauggerät wird eingeschaltet.	Drücken Sie die Funk-Aktivierungstaste kurz, und führen Sie das Verfahren der Werkzeugregistrierung/Aufhebung der Werkzeugregistrierung erneut durch.
	Die Verfahren der Werkzeugregistrierung für das Werkzeug oder das Sauggerät sind nicht beendet.	Führen Sie die Verfahren der Werkzeugregistrierung sowohl für das Werkzeug als auch das Sauggerät zum selben Zeitpunkt durch.
	Funkstörungen durch andere Geräte, die starke Funkwellen erzeugen.	Halten Sie das Werkzeug und das Sauggerät von solchen Geräten wie WLAN-Geräten und Mikrowellenöfen fern.
Das Sauggerät läuft bei der Schalterbetätigung des Werkzeugs nicht an.	Es ist kein Funk-Adapter im Werkzeug installiert.Der Funk-Adapter ist falsch im Werkzeug installiert.	Installieren Sie den Funk-Adapter korrekt.
	Die Kontakte des Funk-Adapters und/oder des Steckplatzes sind verschmutzt.	Wischen Sie Staub und Schmutz an den Kontakten des Funk-Adapters sachte ab, und reinigen Sie den Steckplatz.
Die Funk-Aktivierungstaste am Werkzeug ist nicht gedrückt worden.	Drücken Sie die Funk-Aktivierungstaste kurz, und vergewissem Sie sich, dass die Funk-Aktivierungslampe in Blau blinkt.
Der Bereitschaftsschalter am Sauggerät ist nicht auf „AUTO“ eingestellt.	Stellen Sie den Bereitschaftsschalter am Sauggerät auf „AUTO“.
	Es sind mehr als 10 Werkzeuge im Sauggerät registriert.	Führen Sie die Werkzeugregistrierung erneut durch.Wenn mehr als 10 Werkzeuge im Sauggerät registriert werden, wird die Registrierung des ersten Werkzeugs automatisch gelöscht.
	Das Sauggerät hat alle Werkzeugregistrierungen gelöscht.	Führen Sie die Werkzeugregistrierung erneut durch.
	Keine Stromversorgung Versorgen Sie	Werkzeug und Sauggerät mit Strom.
	Der Abstand zwischen Werkzeug und Sauggerät ist zu groß (außerhalb der Übertragungsreichweite).	Verkleinern Sie den Abstand zwischen Werkzeug und Sauggerät. Die maximale Übertragungsreichweite beträgt ungefähr 10 m, sie kann aber je nach den Umständen schwanken.
	Funkstörungen durch andere Geräte, die starke Funkwellen erzeugen.	Halten Sie das Werkzeug und das Sauggerät von solchen Geräten wie WLAN-Geräten und Mikrowellenöfen fern.
Das Sauggerät läuft, während das Werkzeug außer Betrieb ist.	Andere Benutzer nutzen die Funk-Aktivierung des Sauggerätes mit ihren Werkzeugen.	Schalten Sie die Funk-Aktivierungstaste der anderen Werkzeuge aus, oder heben Sie die Werkzeugregistrierung der anderen Werkzeuge auf.

WARTUNG

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

Reinigen der Späneauswurföffnungen

Reinigen Sie die Späneauswurföffnungen regelmäßig. Verwenden Sie Druckluft zum Reinigen der verstopften Späneauswurföffnungen.

Schärfen der Messer

Nur für herkömmliche Hobelmesser

Halten Sie Ihre Hobelmesser stets scharf, um die bestmögliche Leistung zu erzielen. Verwenden Sie den Schärfungshalter (Sonderzubehör), um die Hobelmesserschneiden sicher und effektiv zu schärfen.

▶ Abb.57: 1. Schleifvorrichtung 2. Messer

1. Lösen Sie die zwei Flügelmuttern im Schärfungshalter.
2. Schieben Sie die hinteren Enden der Hobelmesser mit den zu schärfenden Schneidkanten nach unten gerichtet bis zum Anschlag in die Montageschlitze.
   ▶ Abb.58: 1. Schärfungshalter 2. Flügelmutter
3. Messer 4. Schneidkante

4. Montageschlitze 6. Schraubenkopf

5. Ziehen Sie die Flügelmuttern an, um die Hobelmesser zu sichern.

6. Tauchen Sie einen Abziehstein vor dem Schärfen 2 bis 3 Minuten lang in Wasser.

7. Halten Sie den Schärfungshalter fest, und legen Sie die Schneidkanten sachte auf die Oberfläche des Abziehsteins.

8. Schärfen Sie die Schneidkanten, indem Sie den Schärfungshalter vor und zurück bewegen.

▶ Abb.59

SONDERZUBEHÖR

⚠ VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle vor Ort.

• Hochdrehzahl-Stahlhobelmesser
- Wolframkarbid-Hobelmesser (für längere Messerstandzeit)
- Mini-Hobelmesser
• Schärfungshaltereinheit
• Messerlehreneinheit
- Anschlagplattensatz
- Führungslinealeinheit
- Abziehstein
• Staubsackeinheit
- Kniestück
• Anfasungsführungseinheit
- Funk-Adapter
• Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

DATI TECNICI
