KULLANIM KILAVUZU KP001GZ MAKITA

Model: KP001G
Planya genişliği 82 mm
Planya derinliği 4 mm
Ahşap kesme derinliği 25 mm
Yüksüz hız 15.000 min	-1
Toplam uzunluk (BL4040 ile) 385 mm
Anma voltajı D.C. 36 V - 40 V maks.
Net ağırlık 3,7 - 4,9 kg

- Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

- Özellikler ve batarya kartuşu ülkeden ülkeye değişebilir.

- Ağırlık, ekli aksesuara/aksesuarlara ve batarya kartuşuna bağlı olarak farklılık gösterebilir. EPTA-Prosedürü 01/2014'e göre en hafif ve en ağır kombinasyonlar tabloda verilmiştir.

Geçerli batarya kartuşu ve şarj aleti

Batarya kartuşu BL4020* / BL4025* / BL4040* / BL4050F / BL4080F	*: Önerilen batarya
Şarj aleti DC40RA / DC40RB / DC40RC

• Yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir.

UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuşının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir.

Kullanım amacı

Bu alet ahşap malzemede planya işleri için tasarlanmıştır.

Gürültü

Tipik A-ağırlıklı gürültü düzeyi (EN62841-2-14 standar-dına göre belirlenen):

Ses basınç seviyesi ( L_pA ): 90 dB (A)

Ses gücü düzeyi ( L_WA ): 98 dB (A)

Belirsizlik (K): 3 dB (A)

NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

UYARI: Kulak koruyucuları takın.

UYARI: Elektrikli aletin gerçek kullanımı sıradaki gürültü emisyonu, aletin kullanım biçimne, özellikle işlenen iş parçasının türüne bağlı rak beyan edilen değer(ler)den farklı olabilir.

UYARI: Gerçek kullanım koşullarındaki tahni maruziyeti baz alan, operatörü koruyacak vvenlik önlemlerini mutlaka belirleyin (çalışma ngüsü içerisinde aletin kapalı olduğu ve aktif rumda olmasının yanı sıra boşta çalıştığı manlar gibi, bütün zaman dilimleri göz önünde undurarak).

Titreşim

Titreşim toplam değeri (üç eksenli vektör toplamı)

(EN62841-2-14 standardına göre hesaplanan):

Çalışma modu: yüzey taşlama

Titreşim emisyonu ( a_n ): 4,3 m/s ^2

Belirsizlik (K) : 1,5 m/s²

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

UYARI: Elektrikli aletin gerçek kullanımı sıradaki titreşim emisyonu, aletin kullanım biçimine, özellikle işlenen iş parçasının türüne bağlı rak beyan edilen değer(ler)den farklı olabilir.

UYARI: Gerçek kullanım koşullarındaki tahni maruziyeti baz alan, operatörü koruyacak venlik önlemlerini mutlaka belirleyin (çalışma ngüsü içerisinde aletin kapalı olduğu ve aktif rumda olmasının yanı sıra boşta çalıştığı manlar gibi, bütün zaman dilimleri göz önünde lundurarak).

Uygunluk Beyanları

Sadece Avrupa ülkeleri için

Uygunluk beyanları bu kullanma kılavuzuna Ek A olarak eklenmiştir.

GÜVENLİK UYARILARI

Genel elektrikli alet güvenliği uyarıları

AUYARI: Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda verilen talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralan-malar ile sonuçlanabilir.

Tüm uyarıları ve talimatları ile-ride başvurmak için saklayın.

Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Akülü Planya Güvenlik Uyarıları

1. Aleti bırakmadan önce kesici tamamen durana kadar bekleyin. Açıkta bırakılan bir dönen kesici, yüzeye kapılarak kontrol kaybına ve ciddi yaralanmalara neden olabilir.
2. İş parçasını sabit bir platforma bağlamak ve desteklemek için mengene veya başka bir pratik yol kullanın. İş parçasını elle tutmak ya da vücudunuzla desteklemek sabit durmamasına ve kontrolü kaybetmenize neden olabilir.
3. Bez parçaları, kumaş, kablo, tel ve benzeri şeyleri çalışma alanının etrafında dağınık halde bırakmayın.
4. Çivileri kesmekten kaçının. İşlemden önce iş parçasının üzerinde çivi olup olmadığını kontrol edin ve varsa hepsini çıkarın.
5. Yalnızca keskin bıçaklar kullanın. Bıçakları çok dikkatli şekilde tutun.
6. Çalışmaya başlamadan önce bıçak montaj cívata- larının sağlam şekilde sıkıldığından emin olun.
7. Aleti iki elle sıkıca tutun.
8. Ellerinizi dönen parçalardan uzak tutun.
9. Aleti gerçek bir iş parçası üzerinde kullanmadan önce bir süre boşta çalıştırın. İyi takılmamış veya tam dengelenmemiş bir bıçağın belirtileri olan vibrasyon ya da sallanma olup olmadığına bakın.
10. Anahtarı açmadan önce bıçağın iş parçasına değişmediğinden emin olun.
11. Kesmeden önce biçak tam hıza ulaşana kadar bekleyin.
12. Kesme derinliğini ayarlamadan önce aleti daima kapalı konuma getirin ve bıçaklar tama- men durana kadar bekleyin.
13. Parmağınızı talaş yuvasına dayamayın. Islak ahşap malzemeler kesilirken talaş yuvası tıkanabilir. Talaşları bir çubuk yardımıyla temizleyin.
14. Aleti çalışır durumda bırakmayın. Aleti sadece elinizde tutarken çalıştırın.

15. Bıçakları veya tablanın bazı parçalarını değiştirirken tablanın her iki tarafındani parçaları bir set olarak değiştirdiğinizden emin olun. Aksi takdirde ortaya çıkan dengesizlik titreşime neden olacak ve aletin ömrünü kısaltacaktır.

16. Yalnızca bu kılavuzda belirtilen Makita bıçaklarını kullanın.

17. Daima çalıştığınız malzeme ve yaptığınız işe uygun maske/respiratör kullanın.
18. Aleti dengeli durumda çalıştırın. Dengesiz durumda çalışmak hasar veya yaralanmaya neden olabilir.

BU TALİMATLARI SAKLAYIN.

AUYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN.

YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara-lanmaya neden olabilir.

Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.
2. Batarya kartuşunu parçalarına ayırmayın veya kurcalamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.
3. Çalışma süresi aşırı derecede kısalmışsa kullanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.
4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.
5. Batarya kartuşuna kısa devre yaptırmayın:
   (1) Terminallere herhangi bir iletken madde değildirmeyin.
   (2) Batarya kartuşunu civiler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının.
   (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın-maya, olası yanıklara hatta bataryanın bozul-masına yol açabilir.
6. Aleti ve batarya kartuşunu sıcaklığın 50 °C ya da daha yüksekfe ulaştığı yerlerde saklamayın ve kullanmayın.
7. Aşırı derecede hasar görmüş ya da tamamen kullanılamaz durumda olsa bile batarya kartuşunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.
8. Batarya kartuşunu çivilemeyin, kesmeyin, ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.
9. Hasarlı bataryayı kullanmayın.
10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli Eşyalar Yönetmeliğinin gereksinimlerine tabidir.
    Ticari nakliye işlemleri için, örneğin üçüncü taraflar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır.

Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun.

Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

1. Batarya kartuşunu bertaraf ederken aletten çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.
2. Bataryaları sadece Makita tarafından belirtilen ürünlerle kullanın. Bataryaların uyumsuz ürünlere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.
3. Alet uzun süre kullanılmayacaksa batarya aletten çıkarılmalıdır.
4. Kullanma sırasında ve sonrasında batarya kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuşları ile işlem yaparken dikkat edin.
5. Yanıklara neden olabilecek kadar sıcak olabileceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.
6. Batarya kartuşunun terminallerine, deliklerine ve kanallarına micir, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun ısınmasına, alev almasına, patlamasına ve arızalanmasına neden olarak yanıklara veya yaralanmaya yol açabilir.
7. Alet yüksek gerilim elektrik güç hatları yakınında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatlarının yakınında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.
8. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA EDİNİZ.

DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur.

Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce şarj edin. Aletin gücünün zayıflamaya başladığı fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.
2. Tam dolu bir batarya kartuşunu asla yeniden şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.
3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklığığında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.
4. Batarya kartuşunu kullanmıyorken aletten veya şarj aletinden çıkarın.
5. Uzun bir süre (altı aydan daha fazla) kullanmadığınız durumlarda batarya kartuşunu şarj edin.

Kablosuz ünitesi için önemli güvenlik talimatları

1. Kablosuz ünitesini parçalarına ayırmayın veya kurcalamayın.
2. Kablosuz ünitesini küçük çocuklardan uzak tutun. Kazara yutulursa derhal tıbbi yardım alın.
3. Kablosuz ünitesini sadece Makita aletlerle kullanın.
4. Kablosuz ünitesini yağmura veya ıslak koşullara maruz bırakmayın.
5. Kablosuz ünitesini sıcaklığın 50 °C'yi aştığı yerlerde kullanmayın.
6. Kablosuz ünitesini, kalp pilleri gibi tıbbi cihazların yakınında bulunan yerlerde kullanmayın.
7. Kablosuz ünitesini, otomatik cihazların yakınında bulunan yerlerde kullanmayın. Kullanılırsa otomatik cihazlar arızalanabilir veya hata verebilir.
8. Kablosuz ünitesini, yüksek sıcaklık altındaki yerlerde veya statik elektrik veya elektrik gürültüsü üretilebilecek yerlerde kullanmayın.
9. Kablosuz ünitesi elektromanyetik alanlar üretebilir ancak onlar kullanıcıya zararlı değildir.
10. Kablosuz ünitesi hassas bir cihazdır. Kablosuz ünitesini düşürmemeye veya çarpmamaya dikkat edin.
11. Kablosuz ünitesinin terminaline çıplak ellerle veya metalik malzemelerle dokunmaktan kaçının.
12. Kablosuz ünitesini ürüne takarken ürünün üzerindeki bataryayı mutlaka çıkarın.
13. Yuva kapağını açarken yuvaya toz ve suyun girebileceği yerlerden kaçının. Yuva girişini daima temiz tutun.
14. Kablosuz ünitesi her zaman doğru yönde takın.
15. Kablosuz ünitesinin üzerindeki kablosuz çalış- tırma düğmesine çok sert basmayın ve/veya düğmeye keskin uçlu bir cisim ile basmayın.
16. Kullanırken yuva kapağını mutlaka kapatın.
17. Alete güç beslenirken kablosuz ünitesini yuvadan çıkarmayın. Aksi takdirde kablosuz ünitesi arızalanabilir.
18. Kablosuz ünitesinin üzerindeki etiketi çıkarmayın.
19. Kablosuz ünitesinin üzerine hiçbir etiket koymayın.
20. Kablosuz ünitesini, statik elektrik veya elektrik gürültüsü üretilebilecek yerlerde bırakmayın.
21. Kablosuz ünitesini, güneşin altında duran bir araba gibi yüksek ısıya maruz yerlerde bırakmayın.
22. Kablosuz ünitesini, tozlu veya aşındırıcı gaz üretilebilecek yerlerde bırakmayın.
23. Ani sıcaklık değişimleri kablosuz ünitesini nemlendirebilir. Nem tamamen kuruyana dek kablosuz ünitesini kullanmayın.

24. Kablosuz ünitesini temizlerken kuru yumuşak bir bezle nazikçe silin. Benzin, tiner, iletken gres veya benzeri maddeler kullanmayın.

25. Kablosuz ünitesini saklarken ürünle verilen kutusunda veya anti-statik bir kapta saklayın.

26. Alet üzerindeki yuvaya Makita kablosuz ünitesi dışında başka hiçbir aygıt sokmayın.
27. Aleti, yuvanın kapağı hasarlı iken kullanmam-yın. Yuvaya giren su, toz ve pislik arızaya neden olabilir.
28. Yuvanın kapağını gerekenden fazla çekmeyin ve/veya bükmeyin. Aletten çıkması durumunda kapağı yeniden takın.
29. Kaybolur veya hasar görürse kapağı değiştirin.

BU TALİMATLARI MUHAFAZA EDİNİZ.

İŞLEVLERİN AÇIKLANMASI

⚠️DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun.

Batarya kartuşunun takılması ve çıkarılması

⚠️DİK KAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın.
⚠️DİK KAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletin ve batarya kartuşunun sıkıca tutulmaması bunların düşürülmesine sebep olabilir ve alet ve batarya kartuşunun zarar görmesine ya da ciddi yaralanmasına yol açabilir.

▶ Şek.1: 1. Kırmızı gösterge 2. Düğme 3. Batarya kartuşu

Batarya kartuşunu çıkarmak için, kartuşun ön tarafından düğmeyi kaydırarak kartuşu aletten çıkarın.

Batarya kartuşunu takmak için, batarya kartuşu üzerindeki dili yuvanın oluşu ile hizalayın ve kartuşu yerine oturtun. Kartuşu, küçük bir tık sesi ile yerine sabitlenene dek sonuna kadar ittirin. Şekilde gösterildiği gibi kırmızı göstergeyi görebiliyorsanız tam olarak kilitlenmemiş demektir.

⚠️DİKKAT: Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir.
⚠️DİK KAT: Batarya kartuşunu zorlayarak takmamın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleştirilmemiş demektir.

Alet/batarya koruma sistemi

Bu alet bir alet/batarya koruma sistemi ile donatılmıştır. Bu sistem motora giden gücü otomatik olarak keserek uzun alet ve batarya ömrü sağlar. Alet veya batarya için aşağıdaki durumlardan biri söz konusu olduğunda aletin işleyişi otomatik olarak durur:

Aşırı yük koruması

Alet/batarya, anormal derecede yüksek akım çekmesine neden olacak şekilde kullanıldığında, alet otomatik olarak durur. Bu durumda, aleti kapatın ve aletin aşırı yüklenmesine neden olan uygulamayı durdurun. Daha sonra aleti yeniden çalıştırmak için açın.

Aşırı isınma koruması

Alet/batarya aşırı ısındığında, alet otomatik olarak durur. Bu durumda, yeniden çalıştırmadan önce aletin/bataryanın soğumasını bekleyin.

Aşırı deşarj koruması

Batarya kapasitesi yeterli olmadığında, alet otomatik olarak durur. Bu durumda, bataryayı aletten çıkarın ve bataryayı tekrar şarj edin.

Diğer nedenlere karşı korumalar

Koruma sistemi, alete zarar verebilecek diğer nedenler için de tasarlanmıştır ve aletin otomatik olarak durmasını sağlar. Alet çalışırken geçici duraklama ve durma yaparsa nedenleri ortadan kaldırmak için aşağıdaki tüm adımları uygulayın.

1. Aleti kapatın ve ardından tekrar açarak yeniden çalıştırın.
2. Bataryaları şarj edin veya şarjlı bataryalarla değiştirin.
3. Aletin ve bataryaların soğumasını bekleyin.

Koruma sistemi eski haline getirilerek ilerleme kaydedilemezse yerel Makita Servis Merkezinize başvurun.

Kalan batarya kapasitesinin gösterilmesi

Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar.

▶ Şek.2: 1. Gösterge lambaları 2. Kontrol düğmesi

Gösterge lambaları Kalan			kapasite
Yanıyor Kapalı		Yanıp sönyyor
			%75 ila %100
			%50 ila %75
			%25 ila %50
			%0 ila %25
			Bataryayı şarjedin.
			Bataryaarızalanmışolabilir.

NOT: Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir.

NOT: İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner.

Kesim derinliğini ayarlamak

ADİKKAT: Kesme derinliğini ayarlamadan önce aleti daima kapalı konuma getirin ve bıçaklar tamamen durana kadar bekleyin.

NOT: Derinlik ayarlama düğmesini çevirirken kolu diğer elinizle sıkıca tuttuğunuzdan emin olun.

Kesim derinliği, aletin önündeki derinlik ayarlama düğmesi çevrilerek ayarlanabilir. Düğmeyi çevirerek ibreyi derinlik ölçeği üzerindeki istediğiniz kesim derinliği ile hizalayın.

▶ Şek.3: 1. Derinlik ayarlama düğmesi 2. İbre 3. Derinlik ölçeği

Anahtarın işlemi

AUYARI: Batarya kartuşunu alete takmadan önce anahtar tetiğin doğru çalıştığından ve bırakıldığında "OFF" (kapalı) konumuna döndüğünden emin olun.

AUYARI: Güvenlik kilidi düğmesini ASLA bantlayarak ya da başka bir yöntemle devre dışı bırak-maya çalışmayın. Güvenlik kilidi düğmesi devre dışı bırakılmış bir anahtar, istem dışı çalışmaya ve ciddi kişisel yaralanmalara neden olabilir.

⚠UYARI: Güvenlik kilidi düğmesine basmadan sadece anahtar tetik çekildiğinde çalışan bir aleti ASLA kullanmayın. Tamir edilmesi gereken bir anahtar, istem dışı çalışmaya ve ciddi kişisel yaralanmalara neden olabilir. Daha fazla kullanmadan ÖNCE doğru bir şekilde tamir ettirmek için aleti bir Makita servisine götürün.

ÖNEMLİ NOT: Güvenlik kilidi düğmesine basmadan anahtar tetiği sıkıca çekmeyin. Bu, anahtarın kırılmasına neden olabilir.

Anahtar tetiğin yanlışlıkla çekilmesini önlemek için güvenlik kilidi düğmesi sağlanmıştır. Aleti başlatmak için, güvenlik kilidi düğmesine basıp basılı tutun ve ardından anahtar tetiği çekin. Durdurmak için anahtar tetiği serbest bırakın.

▶ Şek.4: 1. Anahtar tetik 2. Güvenlik kilidi düğmesi

Ayak

Planya bıçaklarının doğrudan iş parçasına dokunmasını önlemek için aleti çalışma yüzeylerinden yukarı kaldır- diğınızda ayak arka tabandan aniden çıkar. Kullanımda değilken planya bıçaklarının kazara hasar görmesini önler.

Alet tabanını çalışma yüzeylerine yeniden yerleştirdiğinizde ayak arka tabanın içine geri girer.

▶ Şek.5: 1. Planya bıçağı 2. Arka taban 3. Ayak 4. Çalışma yüzeyi

İstemsiz yeniden başlatma önleyici işlev

Batarya kartuşunu anahtar tetiği çekerken takarsanız alet çalışmaz. Aleti başlatmak için anahtar tetiği bırakın ve ardından güvenlik kilidi düğmesine basarken anahtar tetiği tekrar çekin.

Elektronik işlev

Alet, kolay kullanım için aşağıdaki elektronik fonksiyonlarla donatılmıştır.

Elektrikli fren

Alet bir elektrikli fren ile donatılmıştır. Anahtar tetik bırakıldıktan sonra alet sürekli olarak çabucak durmuyorsa alete yerel Makita Servis Merkezinde bakım yaptırın.

Yumuşak başlatma özelliği

Yumuşak başlatma fonksiyonu başlangıç sokunu en alt düzeye indirir ve aletin daha rahat başlamasını sağlar.

MONTAJ

⚠️ DİKKAT: Alet üzerinde herhangi bir iş yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun.

Lokma anahtarın saklanması

Kullanılmadığı zamanlarda, lokma anahtarın kaybolmasını önlemek için anahtarı şekilde gösterildiği gibi saklayın.

▶ Şek.6: 1. Lokma anahtar

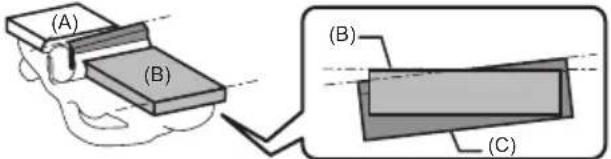

Planya biçaklarının takılması ve çıkarılması

A DIKKAT: Alete planya bıçaklarını takar- ken bıçak montaj cívatalarını dikkatlice sıkın. Cívataların doğru şekilde sıkılıp sıkılmadığını daima kontrol edin. Gevşek montaj cívataları tehli- keli olabilir.

⚠️ DİKKAT: Planya bıçaklarını çok dikkatli şekilde tutun. Parmaklarınızı veya ellerinizi korumak için planya bıçaklarını çıkarırken ve takarken eldiven veya bir bez parçası kullanın.

⚠️ DİKKAT: Planya bıçaklarını çıkarmak ve takmak için yalnızca ürünle verilen Makita anahtarı kullanın. Bunu yapmamak, montaj cívatalarının aşırı ya da yetersiz sıkılmasıyla sonuçlanabilir. Bu da yaralanmalara yol açabilir.

ÖNEMLİ NOT: Planya bıçaklarını takmak için tabla veya planya bıçaklarına yapışmış tüm talaş veya yabancı maddeleri temizleyin. Aynı boyut ve ağırlıkta planya bıçakları kullanın, aksi takdirde kötü planyalama işlemine neden olacak tabla salınımı/titreşimine ve alette bozulmaya yol açabilir.

Standart planya biçaklı aletler için

NOT: Tablaya bir çift planya bıçağı monte edilir. Her bir planya bıçağı için aşağıdaki prosedürleri tekrarlayın.

Standart planya bıçaklarını çıkarma

1. Verilen lokma anahtarı kullanarak montaj cívatalarını tabladan çıkarın.
2. Tabla levhası ve standart planya bıçağını (ayar levhalı) tabladan sökün.

▶ Şek.7: 1. Montaj civatası 2. Tabla levhası 3. Standart bıçak (ayar levhası ile) 4. Tabla

1. Standart planya bicağından vidaları çıkarın ve ardından ayar levhasını çıkarın.

▶ Şek.8: 1. Vidalar 2. Standart planya biçağı 3. Ayar levhası

Standart planya bıçaklarını takma

1. Kesici kenarını biçak mastarı üzerindeki kılavuz duvarla yatay olarak hizalayarak bir standart planya biçağını biçak mastarının üzerine yerleştirin.

▶ Şek.9: 1. Standart planya biçağı 2. Biçak mastarı 3. Kesici kenar 4. Kılavuz duvar
2. Ayar levhasını standart planya bıçağının üzerine yerleştirin ve ardından vidaları hafifçe sıkın.
3. Konumlandırma kılavuzu, biçak mastarının arka yan duvarı boyunca düzgün ve tümüyle geçene kadar ayar levhasını ileri doğru ittirin.
4. Ayar levhasını olduğu yerde tutun ve yerine sabitlemek için vidaları sıkın.

▶ Şek.10: 1. Ayar levhası 2. Standart planya biçağı 3. Vida 4. Konumlandırma kılavuzu 5. Arka yan duvar 6. Biçak mastarı

1. Tabla ve standart planya bıçağına yapışmış tüm talaş ve yabancı maddeleri temizleyin.
2. Ayar levhasının konumlandırma kılavuzunu tabladaki kılavuz yuvasının içine sokun ve ardından tabla levhasını standart planya bıçağının (ayar levhalı) üzerine yerleştirin.
3. Tüm montaj cívatalarını lokma anahtar ile çapraz şekilde eşit olarak sıkın.

▶ Şek.11: 1. Konumlandırma kılavuzu 2. Ayar levhası 3. Kılavuz yuvası 4. Tabla 5. Tabla levhası 6. Standart planya biçağı 7. Montaj civatası

Mini planya biçaklı aletler için

NOT: Tablaya bir çift planya bıçağı monte edilir. Her bir planya bıçağı için aşağıdaki prosedürleri tekrarlayın.

Mini planya bıçaklarını çıkarma

1. Verilen lokma anahtarı kullanarak montaj civatalarını bir tur gevşetin.

▶ Şek.12: 1. Montaj civatası 2. Lokma anahtar

1. Bıçağın bir ucunu kayış kapağı tarafından dışarı doğru ittirerek mini planya bıçağını tabladan kaydırarak çıkarın.

▶ Şek.13: 1. Mini planya bıçağı 2. Tabla 3. Kayış kapağı 4. Lokma anahtarın T kolu

NOT: Daha güvenli çalışma ve bakım için mini planya bıçağını kaydırarak dışarı çıkarmak üzere lokma anahtarın T kolunun uçlarını kullanın.

Mini planya bıçaklarını takma

1. Tabla ve mini planya bıçağına yapışmış tüm talaş ve yabancı maddeleri temizleyin.
2. Bıçağın bir ucunu kayış kapağının aksi tarafından içeri doğru ittirerek tabla ile oturma levhasının arasına bir mini planya bıçağını kaydırarak takın.
3. Tüm montaj civatalarını lokma anahtar ile çapraz şekilde eşit olarak sıkın.

▶ Şek.14: 1. Mini planya bıçağı 2. Tabla 3. Oturma levhası 4. Kayış kapağı 5. Montaj civatası 6. Lokma anahtar

Mini planya bıçağı kalibrasyonu

Çalışma verimliliğini optimize etmek için planya bıçaklarını düzenli aralıklarla kalibre edin.

1. Verilen lokma anahtarı kullanarak montaj civatalarını bir tur gevşetin.
2. Bıçağın bir ucunu kayış kapağı tarafından dışarı doğru ittirerek mini planya bıçağını tabladan kaydırarak çıkarın.
3. Lokma anahtarı kullanarak montaj civatalarını tabladan çıkarın.
4. Tabla levhası ve oturma levhasını (ayar levhalı) tabladan sökün.

▶ Şek.15: 1. Montaj civatası 2. Tabla levhası 3. Oturma levhası (ayar levhalı) 4. Tabla

1. Ayar levhasını ayırmak için oturma levhası üzerindeki vidaları bir tur gevşetin.
   ▶ Şek.16: 1. Vidalar 2. Oturma levhası 3. Ayar levhası
2. Oturma levhası (ayar levhalı) ve mini planya bıçağına yapışmış tüm talaş ve yabancı maddeleri temizleyin.
3. Kesici kenarını biçak mastarı üzerindeki kılavuz duvarla yatay olarak hizalayarak mini planya biçağını biçak mastarının üzerine yerleştirin.
4. Oturma levhası üzerindeki kılavuz çıkıntıları mini planya bıçağı üzerindeki kılavuz yuvaları ile hizalayarak oturma levhasını (ayar levhalı) mini planya bıçağının üzerine yerleştirin.

▶ Şek.17: 1. Mini planya bıçağı 2. Biçak mastarı 3. Kesici kenar 4. Kılavuz duvar 5. Oturma levhası (ayar levhalı) 6. Kılavuz çıkıntı 7. Kılavuz yuvası

1. Konumlandırma kılavuzu, biçak mastarının arka yan duvarı boyunca düzgün ve tümüyle geçene kadar ayar levhasını ileri doğru ittirin.
2. Ayar levhasını olduğu yerde tutun ve yerine sabitlemek için vidaları sıkın.

▶ Şek.18: 1. Ayar levhası 2. Oturma levhası 3. Vida 4. Konumlandırma kılavuzu 5. Arka yan duvar 6. Biçak mastarı

1. Ayar levhasının konumlandırma kılavuzunu tabladaki kılavuz yuvasının içine sokun ve ardından tabla levhasını oturma levhasının (ayar levhalı) üzerine yerleştirin.

▶ Şek.19: 1. Konumlandırma kılavuzu 2. Ayar levhası 3. Kılavuz yuvası 4. Tabla 5. Tabla levhası 6. Oturma levhası 7. Montaj cıvatası

1. Montaj civatalarını hafifçe sıkın ve bıçağın bir ucunu kayış kapağının aksi tarafından içeri doğru ittirerek tabla ile oturma levhasının arasına bir mini planya bıçağını kaydırarak takın.
2. Tüm montaj cívatalarını lokma anahtar ile çapraz şekilde eşit olarak sıkın.

▶ Şek.20: 1. Mini planya bıçağı 2. Tabla 3. Oturma levhası 4. Kayış kapağı 5. Montaj cıvatası 6. Lokma anahtar

Planya bıçağı ayarları

Planya bıçaklarının doğru ve sağlam şekilde takılmaması durumunda planya yüzeyinde dalgalar ve pürüzler oluşacaktır. Planya bıçaklarını, kesici kenarlar dik açıda, arka taban çizgisi ile tam aynı seviyede ve düzlem tabanına tümüyle paralel oturacak şekilde doğru bir biçimde takın. Uygun ayarlar için tablodaki örnekleri okuyun.

Planya yüzeyi Bıçak ayarı Neden
Doğru ayar		Kesici kenarlar arka taban çizgisi ile aynı seviyede oturur ve düzlem tabanına bir taraftan diğerine paralel çalışır.
Başta oyma		Kesici kenarlar arka taban çizgisine ulaşmaz.
Sonra oyma		Kesici kenarlar arka taban çizgisini geçer.
Yüzeyde eğrilik		Kesici kenarlar düzlemin tabanına bir taraftan diğerine paralel oturmaz.
(A): Ön taban (Ayarlanabilir pabuç)(B): Arka taban (Sabit pabuç)(C): Planya bıçağı

Kılavuz cetvelin takılması

1. Kayış kapağı yukarı bakacak şekilde aleti yere koyun.
2. Alet kafasının yanındaki montaj deliğine kelebek vida ile sabitleyerek kılavuz cetveli monte edin.

▶ Şek.21: 1. Kayış kapağı 2. Kılavuz cetvel

1. Kelebek vida 4. Montaj deligi

2. Kenar mesnedini içeri ve dışarı kaydırarak istediğiniz planya genişliğine getirin ve ardından kelebek vidayı sıkarak gerekli konumda sabitleyin.

▶ Şek.22: 1. Kenar mesnedi 2. Kelebek vida

Derinlik kılavuzunun takılması

1. Kayış kapağı aşağı bakacak şekilde aleti yere koyun.
2. Alet kafasının yanındaki montaj deliğine pul ve kelebek vida ile sabitleyerek derinlik kılavuzunu monte edin.

▶ Şek.23: 1. Kayış kapağı 2. Derinlik kılavuzu 3. Pul

1. Kelebek vida 5. Montaj deligi

2. Derinlik kılavuzunu yukarı ve aşağı kaydırarak istediğiniz planya derinliğine getirin ve ardından kelebek vidayı sıkarak gerekli konumda sabitleyin.

▶ Şek.24: 1. Derinlik kılavuzu 2. Kelebek vida

Pah kırma cetvellerinin takılması

İsteğe bağlı aksesuar

1. Ön taban yukarı bakacak şekilde aleti yere koyun.
2. Kollar üzerindeki çıkıntıları kenar mesnetleri üzerindeki kılavuz yarıkları ile hizalayarak kenar mesnetlerini takın ve pullar ve kelebek vidalar ile sabitleyin.
3. Pah kırma cetvellerini (kenar mesnetleri ve montaj kolları setleri) alet kafasının her iki tarafındani montaj deliklerine kelebek vidalarla sabitleyerek yerine monte edin.

▶ Şek.25: 1. Ön taban 2. Kenar mesnedi 3. Montaj kolu 4. Çıkıntı 5. Kılavuz yarığı 6. Pul 7. Kelebek vida 8. Montaj deliği

1. Kenar mesnetlerini içeri ve dışarı kaydırarak istediğiniz pah kırma aralığına getirin ve ardından kelebek vidaları sıkarak gerekli konumda sabitleyin.

▶ Şek.26: 1. Kenar mesnedi 2. Kelebek vida

Toz ve talaş çıkarma

Toz ve talaş, boşaltma ağızlarının sol veya sağ tarafından boşaltılabilir. Tercih ettiğiniz toz çıkarma yönünün aksi tarafındani boşaltma ağzını tapa ile kapatın.

Tapayı boşaltma ağzından çıkarmak için tapayı kola doğru hafifçe çevirerek kilitten kurtarın ve ardından çekip çıkarın.

▶ Şek.27: 1. Tapa 2. Kol

Takmak için tapadaki kilitleme yivini ağızdaki kılavuz çıkıntı ile hizalayarak tapayı ağızlardan birine düz bir şekilde yerine kilitlenene kadar sokun.

▶ Şek.28: 1. Tapa 2. Kilitleme yivi 3. Kılavuz çıkıntı

Toz torbası

İsteğe bağlı aksesuar

Toz torbasını boşaltma ağızlarından birine takın ve sonuna kadar sıkı bir şekilde ittirin. Çalışma sırasında çıkmaması için toz torbasının konik ağzın üzerine sıkıca yerleştirildiğinden emin olun.

▶ Şek.29: 1. Toz torbası 2. Boşaltma ağzı

Toz torbasının yarısı dolduğunda toz torbasını aletten ayırın ve bağlama elemanını çekip çıkarın. Toz torbasını boşaltın. İçine yapışmış, daha fazla dolmasını engelle- yebilecek parçacıkların çıkması için toz torbasını hafifçe vurun.

▶ Şek.30: 1. Bağlama elamanı

NOT: Bu alete Makita marka bir elektrikli süpürge bağlarsanız daha verimli ve daha temiz çalışmalar gerçekleştirililebilir.

Bir elektrikli süpürgenin bağlanması

Temiz bir planya işlemi gerçekleştirmek isterseniz, aletinize Makita marka bir elektrikli süpürge bağlayın. Elektrikli süpürgenin hortumunu şekillerde gösterildiği gibi boşaltma ağızlarından birine bağlayın.

▶ Şek.31: 1. Elektrikli süpürge

Dirsek

İsteğe bağlı aksesuar

Daha temiz çalışma ortamı için çıkarma hava akışını istediğiniz açılarda yoğunlaştırmak için bir toz çıkarıcı dirsek kullanın. Dirseği boşaltma ağızlarından birine takın ve sonuna kadar sıkı bir şekilde ittirin.

▶ Şek.32: 1. Dirsek

KULLANIM

⚠️ DİKKAT: Aleti kullanırken, aleti bir elinizle anahtar kolundan ve diğer elinizle derinlik ayarlama düğmesinden sıkıca tutun.

Planya işlemi

1. Aleti bir elinizle anahtar kolundan ve diğer elinizle derinlik ayarlama düğmesinden olmak üzere iki elinizle sıkıca tutun.
2. Aletin ön tabanını iş parçası yüzeyine, planya bıçakları temas etmeden düz bir şekilde dayayın.
3. Aleti çalıştırın ve tam hızına ulaşmasını bekleyin.
4. Tüm planya tabanını iş parçası yüzeyi ile aynı seviyede ve eşit tutmak için başlangıçta derinlik ayar-lama düğmesine bir miktar daha fazla aşağı doğru baskı uygulayarak aleti hafifçe ileri doğru hareket ettirin.

▶ Şek.33

1. İşlemin yarısında iş parçası yüzeyine basıncı eşit uygulamak için dikkatli olun ve aleti ileri doğru sabit bir şekilde ittirin.
   ▶ Şek.34

NOT: Hem ön hem de arka tabanlar iş parçası yüzeyine temas ettiğinden anahtar kolu ile derinlik ayarlama düğmesi arasında el baskısını dengeleyin.

1. Ön taban iş parçası yüzeyinden düşeceği için bir geçisin sonunda fazla ileri gitmeyi önlemek için anahtar koluna daha fazla kontrol uygulayın.

▶ Şek.35

NOT: İş parçasını hafif ileri eğimle konumlandırısınız planya işlemi daha kolay olabilir, böylece çalışma sırasında aleti tutmak için uygulanan basıncı azaltabilirsiniz.

NOT: Kesme hızını ve derinliğini istediğiniz yüzey durumu için ayarlayın.

Kaba yüzeyler için kesim derinliğini iş parçası üzerinde yeteri kadar derin olacak şekilde ayarlayın.

Düzgün ve ince bir yüzey için sığ kesim derinliği ile aleti yavaşça ittirin ve daha fazla geçiş yapın.

Ahşap kesme (Lambalı geçme)

▶ Şek.36

Şekilde gösterildiği gibi kademeli bir kesim yapmak için kılavuz cetveli kullanın.

1. Kılavuz cetveli ve derinlik kılavuzunu alete takın ve pullar ve kelebek vidalarla sabitleyin.
2. Derinlik kılavuzunu lambiri derinliğine ayarlayın ve kelebek vida ile yerine sabitleyin.
3. İş parçasının üzerine bir kesim çizgisi çizin ve biçak kenarını kesim çizgisi ile hizalayın.
   ▶ Şek.37: 1. Biçak kenarı 2. Kesim çizgisi 3. Derinlik kılavuzu 4. Kelebek vida

NOT: Lambiri için biçak kenarının tablanın yan ucundan 1,6 mm - 1,8 mm çıktığından emin olun. (Aşağıdaki şekilde "A"ya bakın.)

* Biçak ucunun ön tabanın yan ucundan 0,2 mm - 0,4 mm çıkmasına izin vermeyi tercih edebilirsiniz. (Aşağıdaki şekilde "B"ye bakın.)

▶ Şek.38: 1. Biçak kenarı 2. Tablanın yan ucu 3. Ön kaidenin yan ucu

1. Kenar mesnedini kılavuz cetvelin içine, iş parçasının yan duvarına temas edene kadar içeri doğru kaydırın. Ardından kelebek vida ile yerine sabitleyin.

▶ Şek.39: 1. Kılavuz cetvel 2. Kenar mesnedi 3. Yan duvar 4. Kelebek vida

1. Tüm kenar mesnedi iş parçasının yan duvarı boyunca kayacak şekilde aleti hareket ettirerek planya işlemini gerçekleştirilirin.

NOT: Kılavuz bariyerinin montaj deliklerine ek bir ahşap parçası takarak kılavuz bariyerinin uzanma uzunlukları artırılabilir.

▶ Şek.40: 1. Ek ahşap parçası 2. Montaj delikleri

Pah kırılması

▶ Şek.41

Şekilde gösterildiği gibi pah kırma kesimi yapmak için ön tabanda kesilen "V" yivlerini kullanın.

Ön tabandaki üç "V" yivinden birini iş parçasının köse kenarı ile hizalayarak aleti hareket ettirmek suretiyle planya işlemini gerçekleştirilirin.

▶ Şek.42: 1. V yivi (orta miktarda pah kırma) 2. V yivi (küçük miktarda pah kırma) 3. V yivi (büyük miktarda pah kırma)

Pah kırma cetvellerinin kullanılması

İsteğe bağlı aksesuar

1. Kenar mesnetlerini pah kırma cetvellerinin içine, iş parçasının köşe duvarlarına temas edene kadar kaydırın.

2. Kenar mesnetlerini kelebek vidalarla yerlerine sabitleyin.

3. Tüm kenar mesnetleri iş parçasının köşe duvarları boyunca kayacak şekilde aleti hareket ettirerek planya işlemini gerçekleştirilirin.

▶ Şek.43: 1. Pah kırma cetveli 2. Kenar mesnetleri 3. Kelebek vida

NOT: Büyük pah kırmalar için şekilde gösterildiği gibi küçük pah kırmadan başlayıp daha büyük pah kırmaya geçerek çok sayıda geçiş yapın.

▶ Şek.44: 1. Pah kırma cetvelinin kenarı 2. Küçük pah kırma 3. Büyük pah kırma

KABLOSUZ ÇALIŞTIRMA İŞLEVI

Kablosuz çalıştırma işlevi ile yapabilecekleriniz

Kablosuz çalıştırma işlevi temiz ve rahat kullanım sağlar. Alete desteklenen bir elektrikli süpürge bağlayarak elektrikli süpürgeyi aletin anahtarla çalıştırılması ile birlikte çalıştırabilirsiniz.

▶ Şek.45

Kablosuz çalıştırma işlevini kullanmak için aşağıdaki unsurları hazırlayın:

• Bir kablosuz ünitesi (isteğe bağlı aksesuar)
• Kablosuz çalıştırma işlevini destekleyen bir elektrikli süpürge

Kablosuz çalıştırma işlevi ayarına genel bakış aşağıda verilmiştir. Ayrıntılı işlemler için her bir kısma bakın.

1. Kablosuz ünitesinin takılması
2. Elektrikli süpürge için alet kaydı
3. Kablosuz çalıştırma işlevinin başlatılması

Kablosuz ünitesinin takılması

İsteğe bağlı aksesuar

DİKKAT: Kablosuz ünitesini takarken aleti düz dengeli bir zemine yerleştirin.

ÖNEMLİ NOT: Kablosuz ünitesini takmadan önce aletin üzerindeki toz ve kiri temizleyin. Toz veya kir, kablosuz ünitesinin yuvasına girerse arızaya neden olabilir.

ÖNEMLİ NOT: Statik elektrik kaynaklı arızaları engellemek için kablosuz ünitesini almadan önce aletin metal kısmı gibi statik deşarj özellikleri bir materyale dokunun.

ÖNEMLİ NOT: Kablosuz ünitesini takarken kablosuz ünitesinin doğru yönde sokulduğundan ve kapağın tamamen kapatıldığından mutlaka emin olun.

1. Aletin üzerindeki kapağı şekilde gösterildiği gibi açın.

▶ Şek.46: 1. Kapak

1. Kablosuz ünitesini yuvaya sokun ve daha sonra kapağı kapatın.

Kablosuz ünitesini sokarken çıkıntıları yuva üzerindeki girintili kısımlarla hizalayın.

▶ Şek.47: 1. Kablosuz ünitesi 2. Çıkıntı 3. Kapak 4. Girintili kısım

Kablosuz ünitesini çıkarırken kapağı yavaşça açın. Kapağın arka kısmındaki kancalar, kapağı yukarı çek-tikçe kablosuz ünitesini kaldıracaktır.

▶ Şek.48: 1. Kablosuz ünitesi 2. Kanca 3. Kapak Kablosuz ünitesini çıkardıktan sonra ürünle verilen kutusunda veya anti-statik bir kapta saklayın.

ÖNEMLİ NOT: Kablosuz ünitesini çıkarırken daima kapağın arka kısmındaki kancaları kullanın. Kancalar kablosuz ünitesini yakalamazsa kapağı tamamen kapatın ve yavaşça tekrar açın.

Elektrikli süpürge için alet kaydı

NOT: Alet kaydı için kablosuz çalıştırma işlevini destekleyen bir Makita elektrikli süpürge gerekir.

NOT: Alet kaydına başlamadan önce kablosuz ünite-sini alete takmayı bitirin.

NOT: Alet kaydı sırasında anahtar tetiği çekmeyin veya elektrikli süpürge üzerindeki güç düğmesini açmayın.

NOT: Elektrikli süpürge kullanma kılavuzuna da bakın.

Elektrikli süpürgeyi aletin anahtarla çalıştırılması ile birlikte çalıştırmak isterseniz önceden alet kaydını tamamlayın.

1. Elektrikli süpürge ve alete bataryaları takın.
2. Elektrikli süpürge üzerindeki bekleme düğmesini "AUTO" konumuna alın.

▶ Şek.49: 1. Bekleme düğmesi

1. Kablosuz çalıştırma lambası yeşil yanıp sönene kadar elektrikli süpürge üzerindeki kablosuz çalıştırma düğmesine 3 saniye süreyle basın. Daha sonra aletin üzerindeki kablosuz çalıştırma düğmesine aynı şekilde basın.

▶ Şek.50: 1. Kablosuz çalıştırma düğmesi

1. Kablosuz çalıştırma lambası

Elektrikli süpürge ve alet başarıyla birbirlerine bağlanırsa kablosuz çalıştırma lambaları 2 saniye süreyle yeşil yanar ve mavi yanıp sönmeye başlar.

NOT: Kablosuz çalıştırma lambaları 20 saniye geçtikten sonra yeşil yanıp sönmeyi keser. Süpürge üzerindeki kablosuz çalıştırma lambası yanıp sönerken aletin üzerindeki kablosuz çalıştırma düğmesine basın. Kablosuz çalıştırma lambası yeşil yanıp sönmezse kablosuz çalıştırma düğmesine kısa süreli basın ve tekrar basılı tutun.

NOT: Tek bir elektrikli süpürge için iki veya daha fazla alet kaydı yaparken alet kaydını birer birer tamamlayın.

Kablosuz çalıştırma işlevinin başlatılması

NOT: Kablosuz çalıştırma öncesinde elektrikli süpürge için alet kaydı nı tamamlayın.

NOT: Elektrikli süpürge kullanma kılavuzuna da bakın.

Elektrikli süpürgeye bir aleti kaydettikten sonra elektrikli süpürge, aletin anahtarla çalıştırılması ile birlikte otomatik olarak çalışır.

1. Kablosuz ünitesini alete takın.
2. Elektrikli süpürgenin hortumunu alete bağlayın.

▶ Şek.51

1. Elektrikli süpürge üzerindeki bekleme düğmesini "AUTO" konumuna alın.

▶ Şek.52: 1. Bekleme düğmesi

1. Aletin üzerindeki kablosuz çalıştırma düğmesine kısa süreyle basın. Kablosuz çalıştırma lambası mavi yanıp söner.

▶ Şek.53: 1. Kablosuz çalıştırma düğmesi
2. Kablosuz çalıştırma lambası

1. Aleti açın. Alet çalışırken elektrikli süpürgenin çalıştığını kontrol edin.

Elektrikli süpürgenin kablosuz çalıştırılmasını durdurmak için alet üzerindeki kablosuz çalıştırma düğmesine basın.

NOT: Alet üzerindeki kablosuz çalıştırma lambası, 2 saat süreyle işlem yapılmazsa mavi yanıp sönmeyi keser. Bu durumda elektrikli süpürge üzerindeki bekleme düğmesini "AUTO" konumuna alın ve alet üzerindeki kablosuz çalıştırma düğmesine tekrar basın.

NOT: Elektrikli süpürge bir gecikmeyle başlar/durur. Elektrikli süpürge, aletin anahtarla çalıştırıldığı nı algıladığında bir gecikme söz konusu olur.

NOT: Kablosuz ünitesinin iletim mesafesi konum ve çevre şartlarına bağlı olarak değişebilir.

NOT: Tek bir elektrikli süpürgeye iki veya daha fazla alet kaydedildiğinde başka bir kullanıcı kablosuz çalıştırma işlevini kullandığından aletinizi açmasanız bile elektrikli süpürge çalışmaya başlayabilir.

Kablosuz çalıştırma lambası durumunun açıklanması

▶ Şek.54: 1. Kablosuz çalıştırma lambası

Kablosuz çalıştırma lambası kablosuz çalıştırma işlevinin durumunu gösterir. Lamba durumunun anlamı için aşağıdaki tabloya bakın.

Durum Kablosuz çalıştırma lambası Açıklama
Beklemede	Mavi			2 saat Elektrikli süpürgenin kablosuz çalıştırılması kullanılabilir. 2 saat süreyle işlem yapılmazsa lamba otomatik olarak söner.
				Alet çalışırken.	Elektrikli süpürgenin kablosuz çalıştırılması kullanılabilir ve alet çalışıyor.
Alet kaydı Yeşil				20 saniye A	let kaydı için hazır. Elektrikli süpürge tarafından alet kaydı bekleniyor.
				2 saniye A	let kaydı tamamlandı. Kablosuz çalıştırma lambası mavi yanıp sönmeye başlar.
Alet kaydının iptal edilmesi	Kırmızı			20 saniye A	let kaydının iptali için hazır. Elektrikli süpürge tarafından iptal bekleniyor.
				2 saniye A	let kaydı iptali tamamlandı. Kablosuz çalıştırma lambası mavi yanıp sönmeye başlar.
Diğer Kırmızı				3 saniye Kablosuz ünitesine güç besleniyor ve kablosuz çalıştırma işlevi başlıyor.
		Kapalı - - Elektrikli süpürgenin kablosuz çalıştırılması durduruldu.

Elektrikli süpürge için alet kaydının iptal edilmesi

Elektrikli süpürge için alet kaydını iptal ederken aşağıdaki prosedürü uygulayın.

1. Elektrikli süpürge ve alete bataryaları takın.
2. Elektrikli süpürge üzerindeki bekleme düğmesini "AUTO" konumuna alın.
   ▶ Şek.55: 1. Bekleme düğmesi
3. Elektrikli süpürge üzerindeki kablosuz çalıştırma düğmesine 6 saniye süreyle basın. Kablosuz çalıştırma lambası yeşil yanıp söner ve daha sonra kırmızı olur. Ondan sonra aletin üzerindeki kablosuz çalıştırma düğmesine aynı şekilde basın.
   ▶ Şek.56: 1. Kablosuz çalıştırma düğmesi
4. Kablosuz çalıştırma lambası

İptal başarıyla yapılırsa kablosuz çalıştırma lambaları 2 saniye süreyle kırmızı yanar ve mavi yanıp sönmeye başlar.

NOT: Kablosuz çalıştırma lambaları 20 saniye geçtikten sonra kırmızı yanıp sönmeyi keser. Süpürge üzerindeki kablosuz çalıştırma lambası yanıp sönerken aletin üzerindeki kablosuz çalıştırma düğmesine basın. Kablosuz çalıştırma lambası kırmızı yanıp sönmezse kablosuz çalıştırma düğmesine kısa süreli basın ve tekrar basılı tutun.

Kablosuz çalıştırma işlevi için sorun giderme

Onarım için servise gitmeden önce kontrolleri yapın. Kılavuzda açıklanmayan bir problemle karşılaşırsanız aleti demonte etmeyin. Bunun yerine, Makita Yetkili Servis Merkezlerine başvurun ve daima orijinal Makita yedek parçaları kullanın.

Anormal durum Olası nedeni (arıza) Çözümü
Kablosuz çalıştırma lambası yanmiyor/yanıp sönmüyor.	Kablosuz ünitesi alete takılmamış.Kablosuz ünitesi alete hatalı takılmış.	Kablosuz ünitesini doğru takın.
	Kablosuz ünitesinin terminali ve/veya yuva kirli.	Kablosuz ünitesinin terminalindeki tozu ve kiri hafifçe silin ve yuvayı temizleyin.
	Aletin üzerindeki kablosuz çalıştırma düğmesine basılmamış.	Aletin üzerindeki kablosuz çalıştırma düğmesine kısa süreyle basın.
	Elektrikli süpürge üzerindeki bekleme düğmesi “AUTO” konumuna alınmamış.	Elektrikli süpürge üzerindeki bekleme düğmesini “AUTO” konumuna alın.
	Güç beslemesi yok Alete ve elektrikli süpürgeye güç besleyin.
Alet kaydı / alet kaydı iptali başarıyla tamamlanamıyor.	Kablosuz ünitesi alete takılmamış.Kablosuz ünitesi alete hatalı takılmış.	Kablosuz ünitesini doğru takın.
	Kablosuz ünitesinin terminali ve/veya yuva kirli.	Kablosuz ünitesinin terminalindeki tozu ve kiri hafifçe silin ve yuvayı temizley in.
	Elektrikli süpürge üzerindeki bekleme düğmesi “AUTO” konumuna alınmamış.	Elektrikli süpürge üzerindeki bekleme düğmesini “AUTO” konumuna alın.
	Güç beslemesi yok Alete ve elektrikli süpürgeye güç besleyin.
	Hatalı çalışma Kablosuz çalıştırma düğmesine kısa süreyle basın ve alet kaydı/iptal prosedürlerini yeniden uygulayın.
	Alet ve elektrikli süpürge birbirlerinden uzakta (iletim aralığının dışında).	Aleti ve elektrikli süpürgeyi birbirlerine yaklaştırın.Maksimum iletim mesafesi yaklaşık 10 m’dir, ancak şartlara bağlı olarak değişebilir.
	Alet kaydı/iptalini tamamlamadan önce;- aletin anahtarı açılıyor veya;- elektrikli süpürge üzerindeki güç düğmesi açılıyor.	Kablosuz çalıştırma düğmesine kısa süreyle basın ve alet kaydı/iptal prosedürlerini yeniden uygulayın.
	Alet veya elektrikli süpürge için alet kaydı prosedürleri tamamlanmamış.	Alet ve elektrikli süpürge için alet kaydı prosedürlerini aynı zamanda uygulayın.
	Yüksek güçte radyo dalgaları üreten diğer cihazlardan radyo paraziti.	Aleti ve elektrikli süpürgeyi, Wi-Fi cihazları ve mikro-dalga fırınlar gibi cihazlardan uzak tutun.
Elektrikli süpürge, aletin anahtarla çalıştırılması ile birlikte çalışmıyor.	Kablosuz ünitesi alete takılmamış.Kablosuz ünitesi alete hatalı takılmış.	Kablosuz ünitesini doğru takın.
	Kablosuz ünitesinin terminali ve/veya yuva kirli.	Kablosuz ünitesinin terminalindeki tozu ve kiri hafifçe silin ve yuvayı temizley.
	Aletin üzerindeki kablosuz çalıştırma düğmesine basılmamış.	Kablosuz çalıştırma düğmesine kısa süreli basın ve kablosuz çalıştırma lambasının mavi yanıp söndüğünü kontrol edin.
	Elektrikli süpürge üzerindeki bekleme düğmesi “AUTO” konumuna alınmamış.	Elektrikli süpürge üzerindeki bekleme düğmesini “AUTO” konumuna alın.
	Elektrikli süpürgeye 10’dan fazla alet kayıtlı.	Alet kaydı nyeniden yapın.Elektrikli süpürgeye 10’dan fazla alet kayıtlı ise ilk önce kaydedilen alet otomatik olarak iptal edilir.
	Elektrikli süpürge tüm alet kayıtlarını silmiş.	Alet kaydı nyeniden yapın.
	Güç beslemesi yok Alete ve elektrikli süpürgeye güç besleyin.
	Alet ve elektrikli süpürge birbirlerinden uzakta (iletim aralığının dışında).	Aleti ve elektrikli süpürgeyi birbirlerine yaklaştırın.Maksimum iletim mesafesi yaklaşık 10 m’dir, ancak şartlara bağlı olarak değişebilir.
	Yüksek güçte radyo dalgaları üreten diğer cihazlardan radyo paraziti.	Aleti ve elektrikli süpürgeyi, Wi-Fi cihazları ve mikro-dalga fırınlar gibi cihazlardan uzak tutun.
Alet çalışmıyorken elektrikli süpürge çalışıyor.	Diğer kullanıcılar, elektrikli süpürgenin kablosuz çalıştırılmasını kendi aletle-riyle kullanıyor.	Diğer aletlerin kablosuz çalıştırma düğmesini kapa-tın veya diğer aletlerin alet kaydı nptal edin.

BAKIM

⚠️DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

Talaş boşaltma ağızlarının temizlenmesi

Talaş boşaltma ağızlarını düzenli olarak temizleyin. Tıkalı talaş boşaltma ağızlarını temizlemek için basınçlı hava kullanın.

Bıçakların bilenmesi

Sadece standart planya bıçakları için

En iyi performans için planya bıçaklarını zı daima keskin tutun. Planya bıçağı kenarlarını güvenli ve verimli bir şekilde bilemek için bileme yuvasını (isteğe bağlı akse-suar) kullanın.

▶ Şek.57: 1. Bileme yuvası 2. Biçak

1. Bileme yuvasındaki iki kelebek somunu gevşetin.
2. Bilenecek kesici kenarları aşağı bakacak şekilde planya bıçaklarının arka uçlarını montaj yuvalarına sonuna kadar kaydırarak takın.
   ▶ Şek.58: 1. Bileme yuvası 2. Kelebek somun
3. Biçak 4. Kesici kenar 5. Montaj yuvaları

4. Civata başı

5. Planya bıçaklarını yerine sabitlemek için kelebek somunları sıkın.

6. Bileme işlemine başlamadan önce bileme taşını 2 ila 3 dakika suda bekletin.

7. Bileme yuvasını sıkıca tutun ve kesici kenarları bileme taşının yüzeyine hafifçe yerleştirin.

8. Bileme yuvasını ileri geri hareket ettirerek kesici kenarları bileyin.

▶ Şek.59

İSTEĞE BAĞLI AKSESUARLAR

⚠ DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyarsanız yerel Makita servis merkezinize başvurun.

• Yüksek hızlı çelik planya bıçağı
• Tungsten karbür planya bıçağı (Uzun bıçak ömrü için)
• Mini planya bıçağı
  • Bileme yuvası takımı
• Biçak mastarı takımı
• Oturma levhası seti
• Kılavuz cetvel takımı
• Temizleme taşı
• Toz torbası takımı
• Dirsek
  • Pah kırma cetvel takımı
• Kablosuz ünitesi
• Orijinal Makita batarya ve şarj aleti

NOT: Listedeki parçaların bazıları alet paketi içerisinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

FR

885951B993

EN, FR, DE, IT, NL,

ES, PT, DA, EL, TR 20211101
