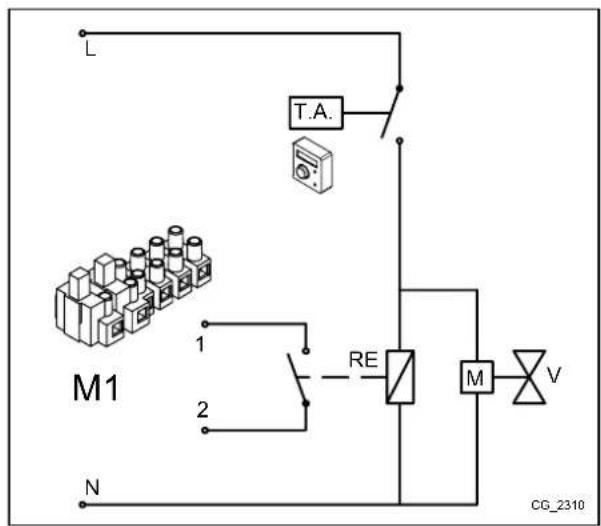

   7.1 CASO - 1 - Ligação de um termóstato ambiente numa zona a alta temperatura. 165

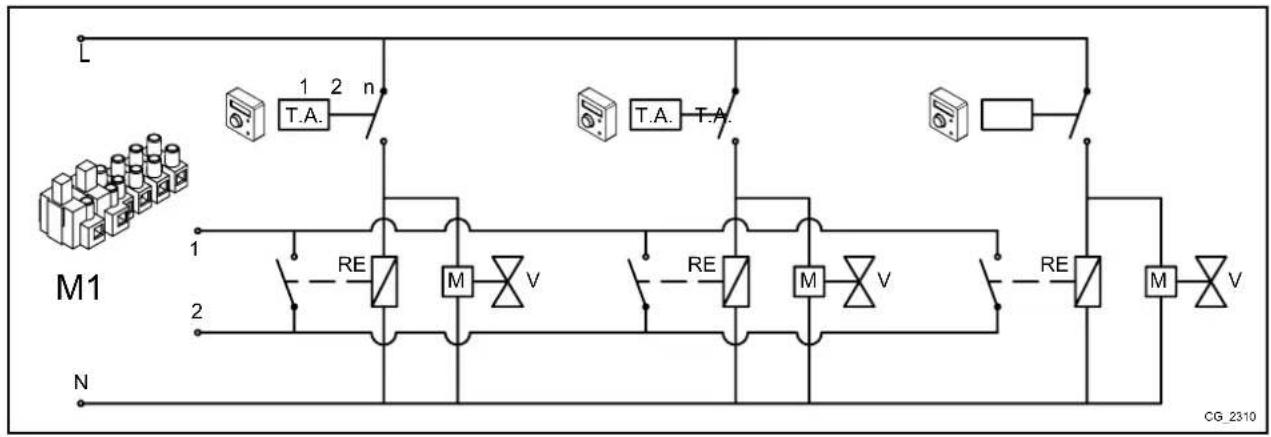

   7.2 CASO - 2 - Ligação dos termóstatos ambiente para uma instalação multizona a alta temperatura. 165

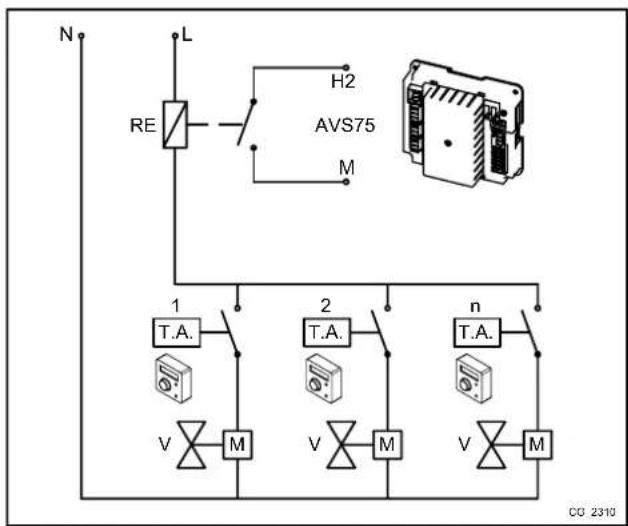

   7.3 CASO - 3 - Ligação dos termóstatos ambiente para uma instalação multizona a baixa temperatura. 165
   7.4 CASO - 4 - Ligação dos termóstatos ambiente para uma instalação multizona a baixa temperatura com microinterruptores de fim de cursa nas valvulas de zona. 166
8. INSTALAÇÃO SOLAR SANITária 166
9. AJUSTAMENTO DE PARAMETROS 167
   9.1 INSTALAÇÃO DE AQUECIMENTO 167
   9.2 INSTALAÇAO SANITÁRIA 168
   9.3 PARAMETROS VARIOS 168
10. FUNÇOES VÁRIAS 169
    10.1 BOMBA DE RECIRCULAÇÃO SANITÁRIO 169
    10.2 INSTALAÇÃO SOLAR PARA PISCINA 169
    10.3 PROCURA GENERICA DE CALOR 170
    10.4 OUTRAS CONFIGURAÇÖES 170
11. LISTAANOMALIAS 171
12. CHARACTERISTICAS TECNICAS 171

Na constante ação de melhoramento dos produits, reserva-se a possibídade de modifier os dados expressos esta documentação em qualquermomento e sem aviso prévio. A presente documentação é um suporte informativo e não pode ser considerado como um contrato para terreiros.

DESCRICAO SIMBOLOS

ADVERTÉNCIA

Risco de danos ou de mau functionality do aparelho. Prestar particular atencao as advertencias de perigo que referem possiveis danos a pessoas.

PERIGO ALTA TENSAO

Partes electrolyicas sob tensao,perigo de eletrocussao.

INFORMAÇÖNES IMPORTANTES

Informação a ler com particular atençao,util para o correto funcaoamento da caldeira.

1. INTRODUÇÃO

A caldeira pode gerir de forma independente ate tres circuitos de aquecimento atraves da utiliacao de accesarios externos como a unidade ambiente, controlo remoto e modulo externo. A eletrónica que equipo esta caldeira compreende uma ampla gama de funções para a personalização e gestão dos diversos temas de instalação. Para o correto funciona doSYSTEMA, é indispen-savel atrubar a cada acessorioutilizado um numero (de 1 a 3)que permita a placda caldeira reconhecel-o.

Para autilizaçãodo acessóroAVS75.391 é necessáriodispor de um controlo remoto(disponível comocessório).

2. DESCRIÇÃO DO ACESSORIO

Mediente este acesssorio, o aparelho é capaz de gerir:

• Circuits de aquecimiento a differedes temperaturas;
• Instalacao solar;
• Outras aplicações especialicas (aquecimento piscina, bomba de recirculacao sanitário, reconhecimento instalacao a biomassa, etc).

Tal acessario é capaz de gerir diretamente os componentes do circuito (bomba, sonda de temperatura, valvula misturadora, etc) até um maior de 3 saidas de relé independentes, 2 sondas de temperatura e 1 entrada de commando. Podem utilize-se algumas funções pré-definidas que facilitate a configuração da instalação.

Para a realizacao das configurações descritas é indispensableavel a utilisação de um Controlo Remoto para o ajuste dos parâmetros. Para a alteração de parâmetros e as ligações nas reguas de bornes dopinel de controlo, consulutar o manual de instruções da caldeira.

2.1 REQUISITOS PARA INSTALAÇÃO MURAL

• Cortar a alimentação eletrica.
• Assegurar-se de que existe circulacao de ar no exterior da envolvente do acessario, sufficiente para dissipar o calor produzido ao accessorio AVS 75.
• A unidade não deve ser exposta a salpicos de água e fontes de calor.

Alimentar eletricamente a unidade so après having terminado a instalacao.

2.2 INSTALLAÇAO MURAL

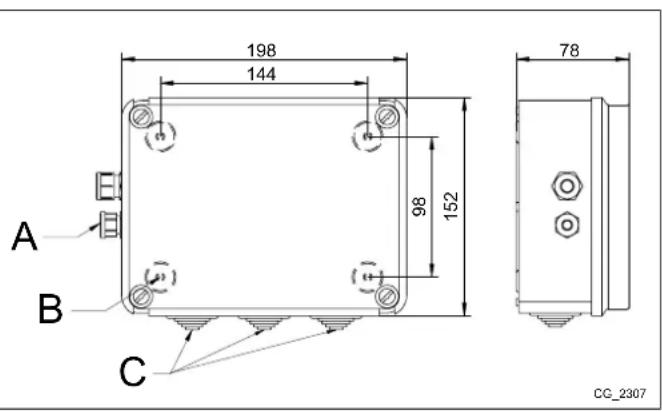

Instalar o disposito numa parede com os dois parafusos de pressao, fornecidos com o acessario,utilizing os orificios presentes na caixa electrica. Efetuar a ligationa daunities com a caldeira e com os accesarios como descririto no capitulo 3. Para a fixacao ver as dimensores referidas na figura ao lado.

A Bucim para cabo de alimentação

B Crifério para fixação à parede

C Passacabos para acessórios electrolycos externos

Alimentar eletricamente a unidade so aprèshaving terminado a instalacao.

3. LIGAÇÖES ELETRICAS

Para passagem dos cabos de ligaço entre a caldeira e os acessórios'utilizar os passacabos existentes na parte inferior da caldeira.

3.1 LIGAÇAO ELETRICA À CALDEIRA

• O dispositove ser ligado eletricamente a uma rede de alimentacao 230V monofasica com terra.
• A instalação deve ser efetuada exclusivamente por pessoal qualificado.
• Antes de ligar a alimentacao eltrica, assegure-se que todas as ligações eltricas foram executadas corretamente.
• Leia atentamente todo quando se refere no manual da caldeira.

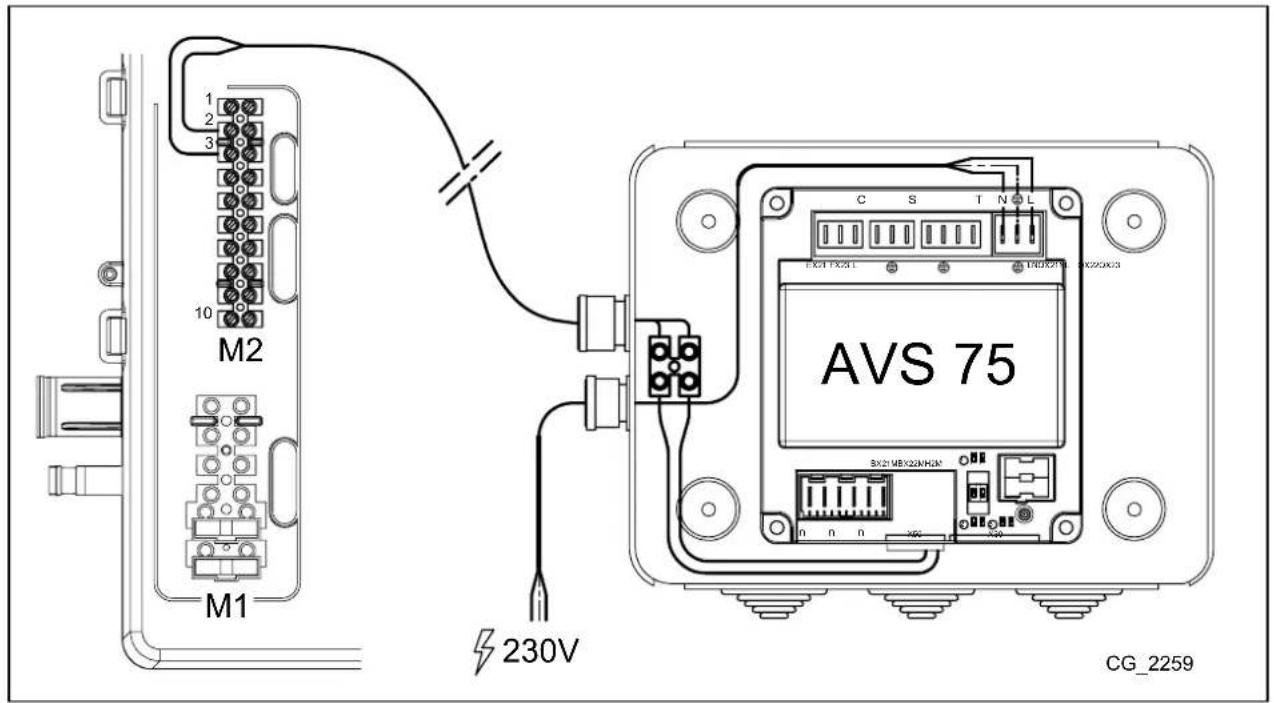

  Ligar a regua de bornes de 2 polos da unidade AVS75 à regua de bornes M2 (2-3) da caldeirautilizing um cabo harmonizado "HAR H05 VV-F" 2X0,5mm^2 para um comprimento maximalo de 150m.

3.2 LIGAÇAO ELETRICO DE ACESSORIOS EXTERNOS

Para a ligaçao do AVS75 com os acessos externos operar como a seguir se indica (utilizar cabos harmonizados "HAR H05 VV-F" com secao de 1 mm2):

CASO CIRCUito VALVULA MISTURADORA (ver esquema cap. 3.2.1)

• Ligar a bomba da zona com valvula misturadora ao conector QX23 do AVS75.
• Ligar a sonda de ida da zona com valvula misturadora ao conector BX21 do AVS75 (QAD36 fornecida).
• Ligar a valvula misturadora ao conector QX22-QX21
• Ligar o termostato ambiente ao conector H2 do AVS75.
  Ligar o termosto de segurarca ao conector FX23.

CASO INSTALACAO SOLAR SANITÁRIA (ver esquema cap. 3.2.2)

• Ligar a bomba da instalacao solar ao conector QX23 do AVS75.
• Ligar a sonda do acumulador solar ao conector BX22 do AVS75.
• Ligar a sonda dos coletores solares ao conector BX21 do AVS75.

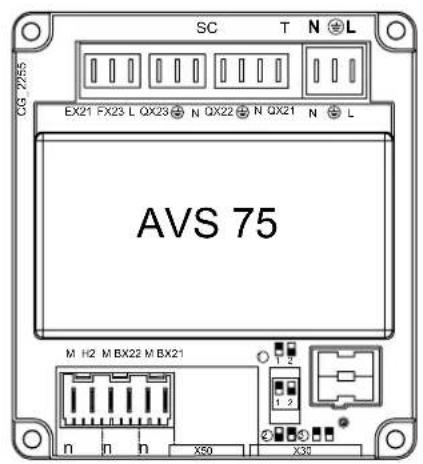

LEGENDA LIGAÇÃO CONECTORES
N⊕L (L-N)	Alimentação AVS 75
X50	Conectar para liação entre a placar eletrónica SIEMENS e o acessório AVS 75
X30	Conectar para liação com cabo de comunações a outras acessória.
T (QX21⊕N)	Saía relé 230V programável
T (QX22⊕N)	Saía relé 230V programável
S (QX23⊕N)	Saía relé 230V programável
C (EX21-FX23-L)	Ligação para termóstato de segurança (só para zones com valvula misturadora)
n (H2-M)	Entrada digital 12VDC ou analógica 0-10VDC programável.
n (BX21-M)	Entrada sonda NTC 10K / Pt1000 programável
n (BX22-M)	Entrada sonda NTC 10K / Pt1000 programável

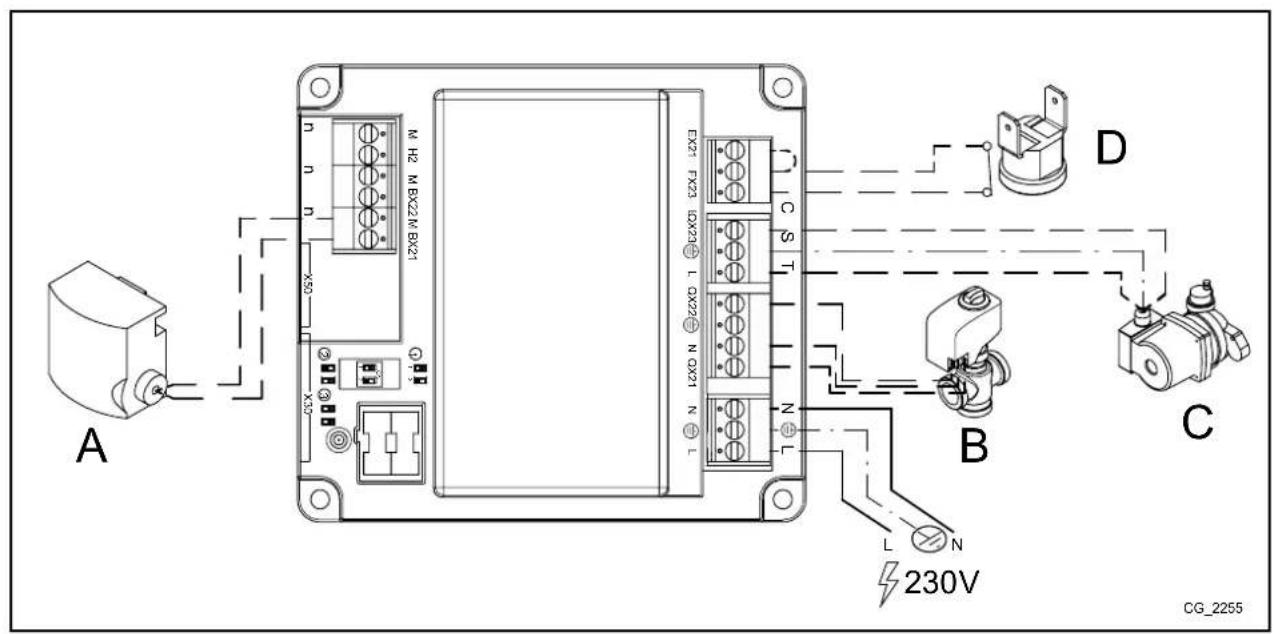

3.2.1 CASO CIRCUito VALVULA MISTURADORA

A SónDA DE IDA QAD36 C BOMBA ZONA VÁLVULA MISTURADORA
B	VÁLVULA MISTURADORA	D	TERMOSTATO DE SEGURANÇA

No caso de zona com valvula misturadora, ligar o termosto do segurarca entre os bornes "FX23 - L" e colocar uma ponte entre os bornes "EX21 - FX23". Deste modo a bomba do circuito conexa ao relé "QX23" é internamente ligada em série ao termosto de segurarca.

Caso sera necessario utiliser a saía rele “QX23” para funções发展目标as previstas para a zona de valvula misturadora, colocar una ponte entre os Bornes “FX23 - L”.

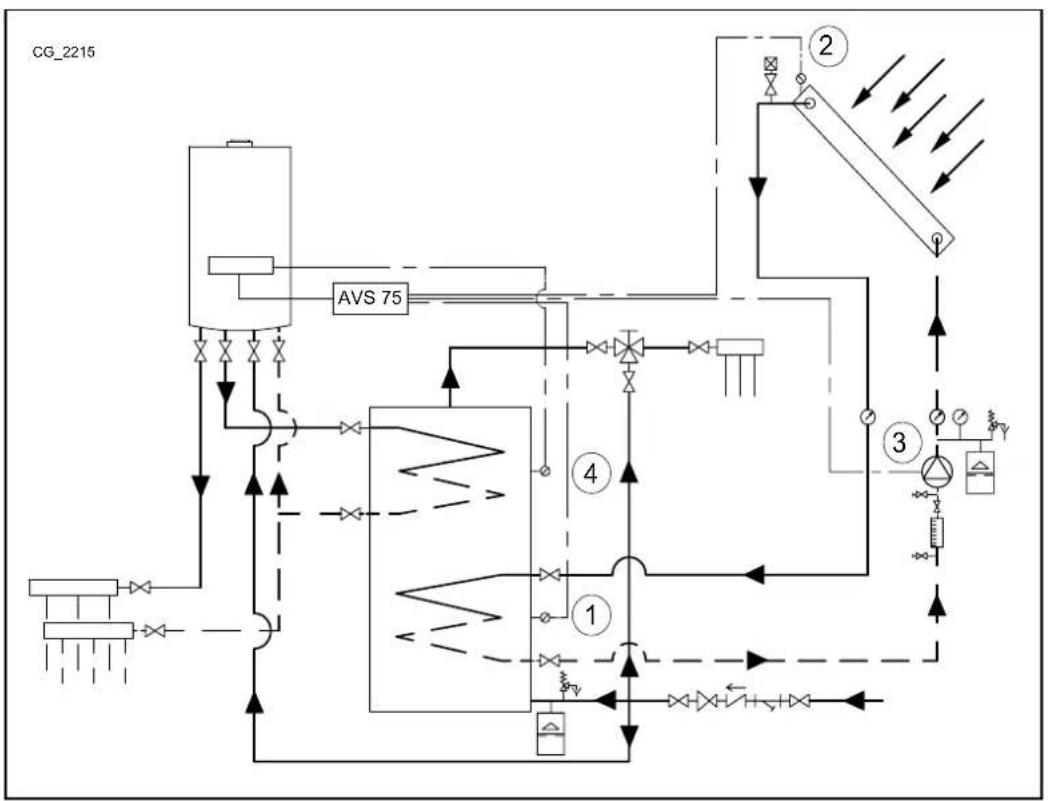

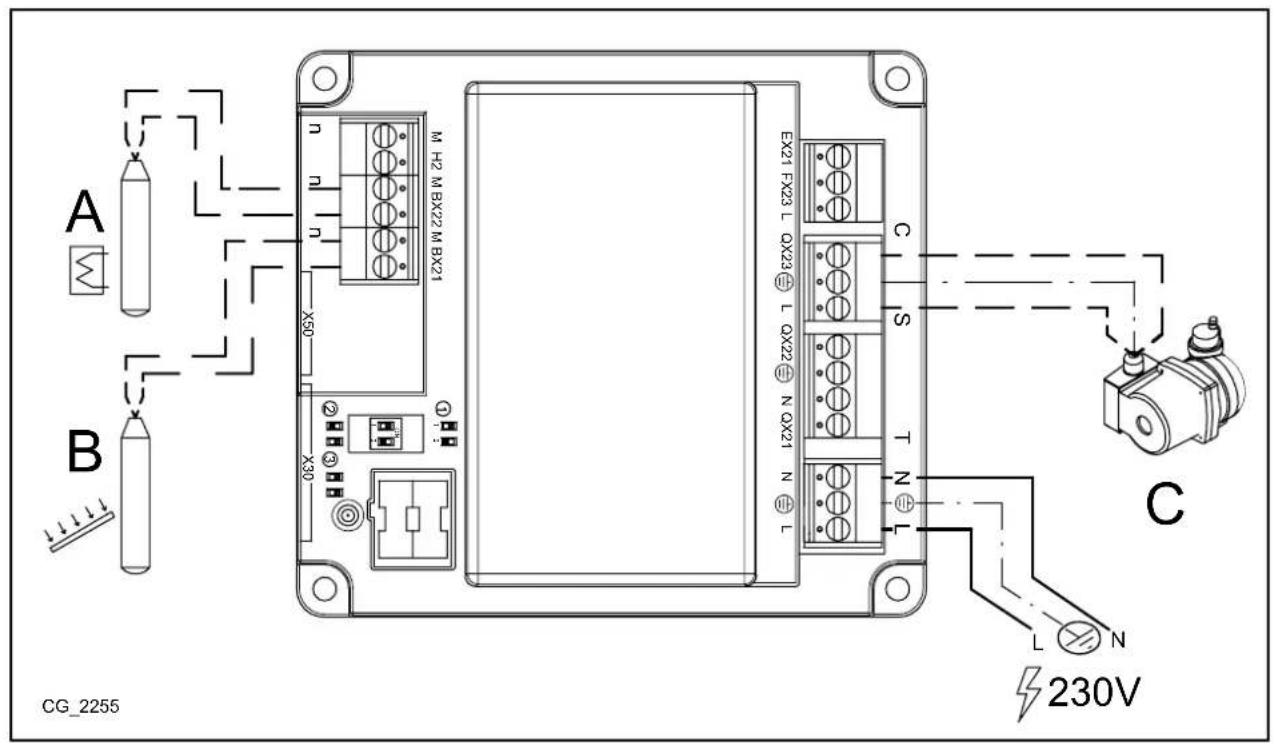

3.2.2 CASO INSTALAÇÃO SOLAR SANITÁRIA

A	SONDA ACUMULADOR (FORNECIDA COMO ACESSORIO)	C	BOMBA CIRCUito SOLAR
B SONGDA COLETORES (FORNECIDA COMO ACESSORIO)

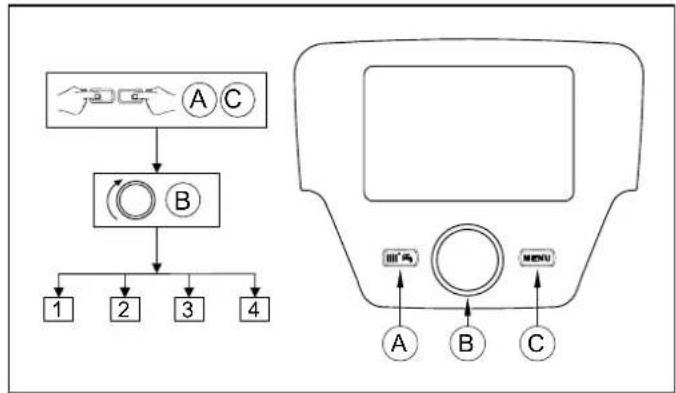

4. ACESSO AOS PARAMETROS

Para executar o ajuste,entrar no menu parametros do Controlo Remoto como a seguir se indica:

LEGENDA MENU DE FIGURA

1	Utilizador	3	Especialista
2	Arranque	4	OEM

O procedimento para aceder aos quatro menus que permitem programar a placac da caldeira e/ou controlo remoto e o seguin:

do menu principal C
A eC (manter premidos circa de 6 segundos)
menu 1-2-3-4 (ver a figura ao lado e a legenda).
- C repetidamente para voltar atras um menu e até ao筷 principal.

FUNCAO DOS BOTOs PARA A MODIFICAÇÃO DE PARAMETROS

B	Menu / percorrer os parâmetros do menú / selecionar o valor do parâmetro
B	Entrar no menú selecionado / selecionar o parâmetro a alterar / confirmar o valor的选择acionado
C	Returnar ao menú precedente

Em todas as configuraçõespresentadas, caso utilize um Controlo Remoto ou então uma unidade ambiente, ajustado como unida- dade ambiente 1 é possivel mandar, lem da zona de aquecimento 1,temem as funcoes do sanitario e a espera da caldeira. Ajustando-o como unida- dade ambiente 2 ou unida- dade ambiente 3 so sera possivel mandar respetivamente as zonas de aqueci- mento 2 e 3. Ver o manual de instruções dos respetivos acessórios para o procedimento de configuração.

No final de cada configuração da instalação, executar o segunte procedimento para memorização na caldeira dos componentes realizados.

• Aceder ao menu 2 como descririto no inicio deste capítulo.
• B | Configurazione B B | linha do programa 6200 e então B.
  B Si e entao B para confirmar.

No caso do aparecido ser ligado a uma instalação de pavimento radiante deve estar previsto, da responsabilité do instalador, um termóstato de proteção para salvaguarda da instalação contra sobretemporativas.

5. INSTALLação MISTA DE AQUECIMENTO

É possével configurar o acessório AVS 75 para a gestão de um circuito de baixa temperatura. Nesta modalidade o AVS 75 é capaz de controlar a bomba, a valvula misturadora e a sonda de ida do circuito de aquecimento的选择ado quando os esquemas que se seguem.

Para uma instalação a baixa temperatura recomandamos que baixe a temperatura de ajuste maxima da caldeira em aquecimento, ajustando o parâmetro 741 (ver capítulo 8.1) para um valor não superior à 45^ .

Modificar o parámetro relativo ao tempo de fecho da valvula misturadora de acordo com o Modeloutilizzato e as instruções seguiñes.

Os esquemas que se aparez a seguir referem-se a caldeiras com potência inferior a 35 kW. Para caldeiras de potência superior deve prever-se um separator hidrálico a susante da caldeira e as zonas devem estar equipadas com bomba de zona em substituição da eletróvalvula.

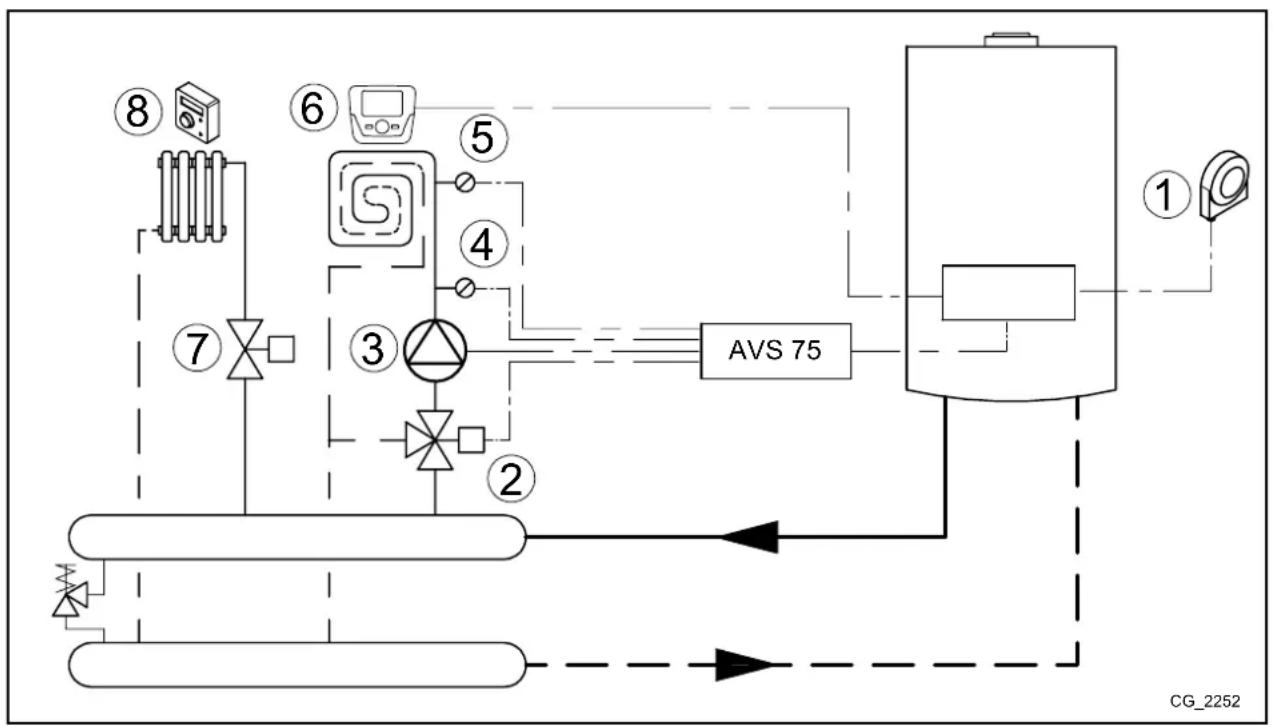

5.1 ESQUEMA 1

Zona de baixa temperatura com unidade ambiente - circuito de aquecimento(1)
Zona de alta temperatura com termostoamento ambiente - circuito de aquecimento(2)

1 Senda exterior - regua de bornes M2 (4-5) da caldeira

2 Válvula misturadora zona de baixa temperatura (QX21-N-QX22)

3 Bomba circuito de baixa temperatura (QX23-N)

4 Senda circuito de baixa temperatura (BX21-M)

5 Termóstato de segança circuito de baixa temperatura (FX23-L)

6 Unidade ambiente - regua de bornes M2 (1-2-3) da caldeira

7 Eletróválvula ou bomba de zona alta temperatura alimentada externamente

8 Termóstato ambiente zona de alta temperatura (para ligação, ver capítulo 7.1)

Utilizando o controlo remoto entrada no menu 2, como descririto no capitulo 4, e efetuar os seguientes ajustes:

MENÙ	LINHA DO PROGRAMA	VALOR A AJUSTAR DESCRIÇÂO
CONFIGURAÇÃO	5715 Ligado	Habilitação do circuito de	aquecimento 2
	5977	Termosto ato ambiente CAqC2	Habilitação termóstato para o circuito 2 (contacto 1-2 règua bornes M1)
	6020 Circuito AqC 1	Habilitação da zona de baixa temperatura
	6024 Termostato limitad CAqC Entrada	EX21 habilidade como proteção da zona de baixa temperatura
	6046 Bloqueio geração calor Entrada H2	habilitada como proteção da zona de baixa temperatura
CIRCUito AQC 1	742	---	Habilitação da temperatura de ida modulante (zona de baixa temperatura)
	834	Pre-definido 180 s	Tempo de fecho da válvula misturadora

A unidade ambiente é capaz de controlar diretamente a zona de baixa temperatura em funcão da temperatura ambiente desejada no local. Se, rodando o seletor B, se visualiza no eça a temperatura de ida da caldeira em vez da temperatura ambiente, significa que o parâmetro 742 não foi ajustado corretoamento.

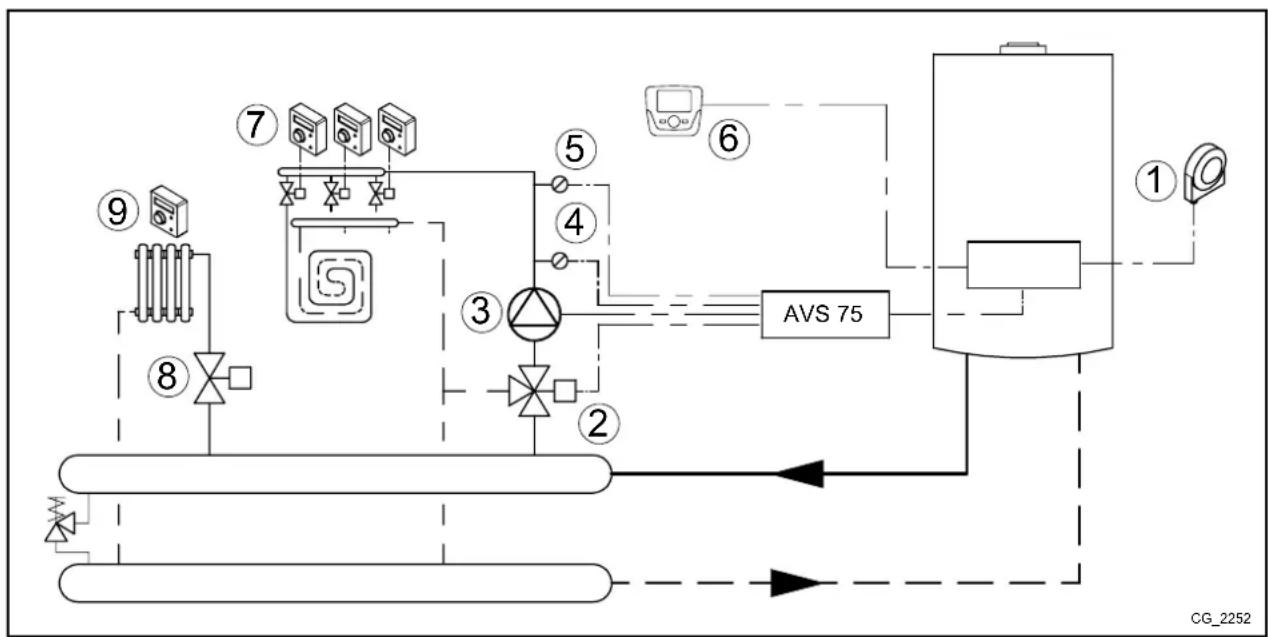

5.2 ESQUEMA 2

Mais zonas de baixa temperatura com termostoamento ambiente e unidade ambiente comum - circuito de aquecimento(1) Zona de alta temperatura com termostoamento ambiente - circuito de aquecimento(2)

1 Senda exterior - regua de bornes M2 (4-5) da caldeira
2 Válvula misturadora zone de baixa temperatura (QX21-N-QX22)
3 Bomba circuito de baixa temperatura (QX23-N)
4 Senda circuito de baixa temperatura (BX21-M)
5	Termóstato de segurança circuito de baixa temperatura (FX23-L)
6 Unidade ambiente - regua de bornes M2 (1-2-3) da caldeira
7	Entrada termóstato ambiente zone de baixa temperatura (H2-M - para ligação, ver capítulo 7.4)
8 Eletróválvula ou bomba de zona alta temperatura alimentada externamente
9 Termóstato ambiente zone de alta temperatura (para ligação, ver capítulo 7.1)

Utilizando o controlo remoto entrada no menu 2, como descririto no capítulo 4, e efetuar os seguients ajustes:

MENÙ	LINHA DO PROGRAMA	VALOR A AJUSTAR DESC	RIÇÃO
CONFIGURAÇÃO	5715 Ligado	Habilitação do circuito de aquecimento 2
	5977	Termosto ato ambiente CAqC2	Habilitação termostato para circuito 2 (contacto 1-2 règua bornes M1)
	6020 Circuito AqC 1	Habilitação da zona de baixa temperatura
	6024 Termostato limitad CAqC Entrada E	X21 habilidade como proteção da zona de baixa temperatura
	6046	Termosto ato ambiente CAqC1	Entrada H2 habilidade como termostato ambiente da zona de baixa temperatura
CIRCUito AQC 1	710	35°C	Temperatura de ajuste dos locais a aquecer (zonas de baixa temperatura)
	834	Pre-definido 180 s	Tempo de fecho da válvula misturadora

Ajustar a temperatura de confort ao valor maximalo (35^) ,Garante o correto funcaoamento das zonas em baixa temperatura. Neste modo, de facto, a unidade ambiente nao bloqueia a procura de calor de qualquer dos termostatos ambiente que gerem cada zona.

Neste caso, a unidade ambiente desempenha a funcao de gestao da instalacao de baixa temperatura, mas nao pode serutilado para controlo da temperatura de um dos locais. Rodando o seletor B, visualiza-se no eira a temperatura de ida da caldeira. O circuito de aquecimento funcia a temperatura de ida fixa.

5.3 ESQUEMA 3

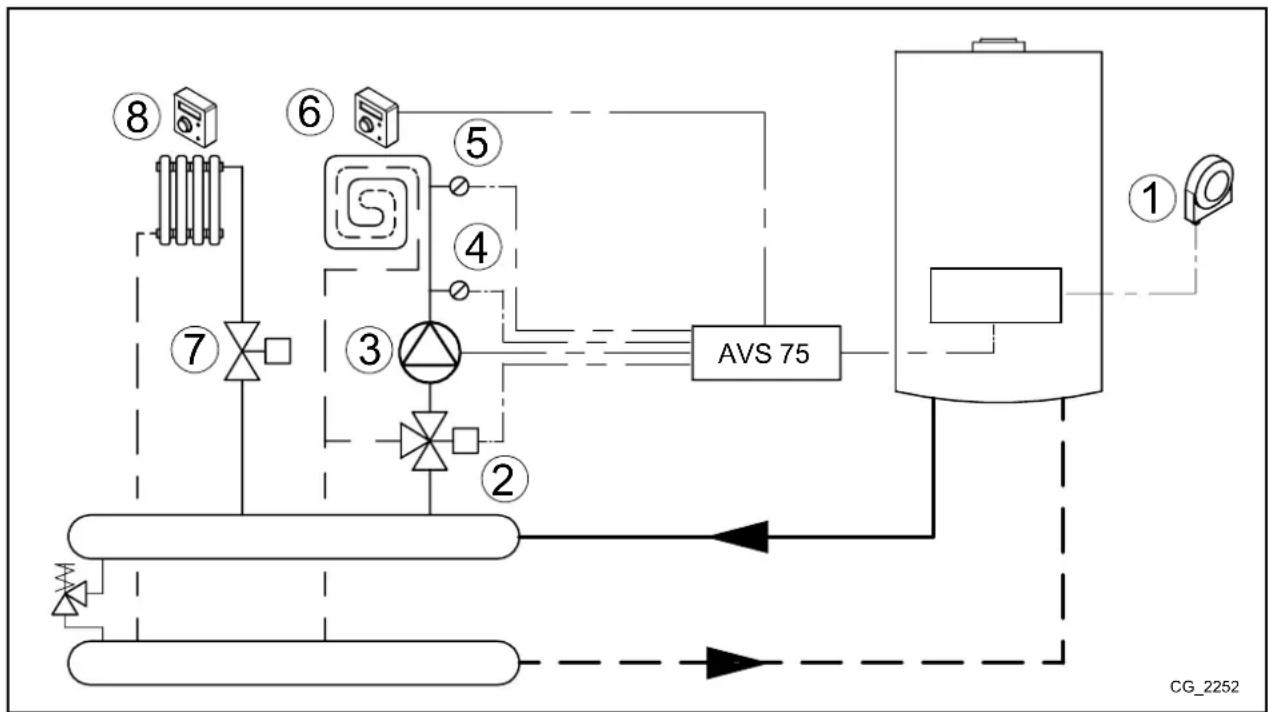

Zona de baixa - circuito de aquecimento(1), e de alta temperatura - circuito de aquecimento(2), com termostoamento ambiente.

1 Senda exterior - regua de bornes M2 (4-5) da caldeira
2 Válvula misturadora zona de baixa temperatura (QX21-N-QX22)
3 Bomba circuito de baixa temperatura (QX23-N)
4 Senda circuito de baixa temperatura (BX21-M)
5	Termóstato de segança circuito de baixa temperatura (FX23-L)
6 Entrada termóstato ambiente zona de baixa temperatura (H2-M)
7 Eletroválvula ou bomba de zona alta temperatura alimentada externamente
8 Termóstato ambiente zona de alta temperatura (para ligação, ver capítulo 7.1)

Utilizando o Controlo Remoto entrada no menu 2, como descririto no capítilo 4, e efetuar os seguientes ajustes:

MENÙ	LINHA DO PROGRAMA	VALOR A AJUSTAR DESCRIÇÂO
CONFIGURAÇÃO	5715 Ligado	Habilitação do circuito de aquecimento 2
	5977	Termosto ato ambiente CAqC2	Habilitação termóstato para circuito 2 (contacto 1-2 règua bores M1)
	6020 Circuito AqC 1 Habilitação da zona de baixa temperatura
	6024 Termostato limitad CAqC Entrada E	X21 habilidade como proteção da zona de baixa temperatura
	6046	Termosto ato ambiente CAqC1	Entrada H2 habilidade como termóstato ambiente da zona de baixa temperatura
CIRCUito AQC 1	834 Pré-definido 180 s		Tempo de fecho da válvula misturadora

6. INSTALLação DE AQUECIMENTO POR ZONAS

Nos casos em que não é necessario gerir instalações com valvula misturadora, é possivel utiliser o acessório AVS75 para comandar bombas/valvulas de zona, como se ilustra de seguida:

No sentido de evaporar acendimentos e paragens freqentes, recomendamosovel a temperatura de ajuste minima da caldaia em aquecidoamentoajustando os parâmetros 740,1040 e 1340 (ver capítulo 8.1) a um valor não inferior a 45^

6.1 ESQUEMA 4

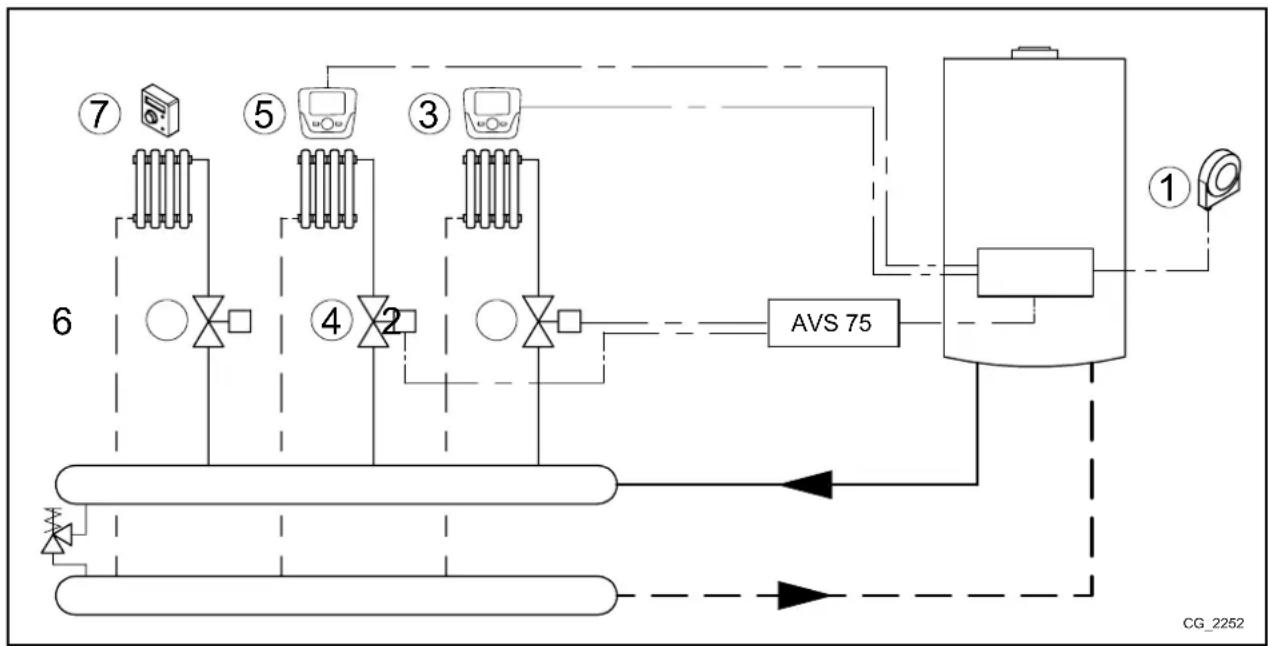

Duas zonas com unidade ambiente - circuitos de aquecimento (1 e 2), e 1 zona com termosto ato ambiente - circuito de aquecimento (3).

1	Sonda exterior - régua de bornes M2 (4-5) da caldeira	5	Unidade ambiente circ 2- régua bornes M2 (1-2-3) da caldeira
2	Eletroválvula ou bomba de zona circuito 1 (QX21-N)*	6	Eletroválvula ou bomba de zona circuito 3 alimentada externamente
3	Unidade ambiente circ 1- régua bornes M2 (1-2-3) da caldeira	7	Termóstato ambiente circuito 3 (para ligation, ver capítulo 7.1)
4	Eletroválvula ou bomba de zona circuito 2 (QX22-N)*

• O acessório AVS 75 não é capaz de comendar diretamente uma eletróvalva de 3 fios. Se necessário, utilizes para oefeito um relé com contacto comutador.

A unidade ambiente 3 e 5 são ligadas em paralelo.

As unidas ambiente podem controlar diretamente as respetivas zonas em funcao da temperatura ambiente desejada nos locais. Utilizing o controlo remoto entrada no menu 2, como descririto no capitulo 4, e efetuar os seguientes ajustes:

MENÙ	LINHA DO PROGRAMA	VALOR A AJUSTAR	DESCRÊÇÃO
CONFIGURAÇÃO	5715	Ligado	Habilitação do circuito de aquecimento 2
	5721	Ligado	Habilitação do circuito de aquecimento 3
	5977	Termosto ato ambiente CAqC3	Habilitação termóstato para circuito 3 (contacto 1-2 règua bornes M1)
	6020	Multifuncional	-
	6030	Bomba circuito AqC1 Q2	Controlo da bomba/eletroválvula do circuito 1
	6031	Bomba circ.AqC2 Q6	Controlo da bomba/eletroválvula do circuito 2
CIRCUito AQC 1	742	---	Habilitação da temperatura de ida modulante (circuito aquecimento 1)
CIRCUito AQC2	1042	---	Habilitação da temperatura de ida modulante (circuito aquecimento 2)

As unidas ambiente sao capazes de controlar diretamente as respetivas zonas em funcao da temperatura ambiente desejada no local.Se, rodando o seletor B, visualiza no eira a temperatura de ida da caldeira em vez da temperatura ambiente, significa que os parametros 742, 1042 e 1034 nao foram ajustados corretamente.

6.2 ESQUEMA 5

• O acessório AVS 75 não é capaz de comandar diretamente uma eletroválvula de 3 fios. Se necessário, utilizes para oefeito um relé com contacto comutador.

As unidades ambiente 3, 5 e 7 são ligadas em paralelo.

As unidas ambiente podem controlar diretamente as respetivas zonas em funcao da temperatura ambiente desejada nos locais. Utilizing o Controlo Remoto entrada no menu 2, como descririto no capitulo 4, e efetuar os seguients ajustes:

MENÙ	LINHA DO PROGRAMA	PARÁMETRO VALOR A AJUSTAR		DESCRÊção
CONFIGURAÇÃO	5715	Circuito AqC2	Ligado	Habilitação do circuito de aquecimento 2
	5721	Circuito AqC3	Ligado	Habilitação do circuito de aquecimento 3
	5977	Função entrada H5 Nenhum		DesautORIZação do termóstato na regua de bornes M1 (1-2) na placar
	6020	Funçãoatório extensão 1	Multifunctional	-
	6030	Saía relé QX21edlyo 1	Bomba circuito AqC1 Q2	Controlo da bomba/eletroválvula do circuito 1
	6031	Saía relé QX22edlyo 1	Bomba circ.AqC2 Q6	Controlo da bomba/eletroválvula do circuito 2
	6032	Saía relé QX23edlyo 1	Bomba circ. AqC3 Q20	Controlo da bomba/eletroválvula do circuito 3
CIRCUito AQC 1	742	Ajuste descarga com termostato ambiente	---	Habilitação da temperatura de ida modulante (circuito aquecimento 1)
CIRCUito AQC2	1042	Ajuste descarga com termostato ambiente	---	Habilitação da temperatura de ida modulante (circuito aquecimento 2)
CIRCUito AQC3	1342	Ajuste descarga com termostato ambiente	---	Habilitação da temperatura de ida modulante (circuito aquecimento 3)

As unidas ambiente sao capazes de controlar diretamente as respetivas zonas em funcao da temperatura ambiente desejada no local.Se, rodando o seletor B, visualiza no eira a temperatura de ida da caldeira em vez da temperatura ambiente, significa que os parametros 742, 1042o 1342nao foram ajustados corretamente.

7. LIGACAO ELETRICA DO TERMOSTATO AMBIENTE

A temperatura de exercicio é igual para todos os circuitos.

Os reles podem ser substituidos por valvulas dotadas de microinterruptores de fim de的方式来 viceversa.

7.1 CASO - 1 - Ligação de um termóstato ambiente numa zona a alta temperatura.

Ligar o termostato ambiente à rede elétrica externa (230V) que alimentará a valvula de zona (ou bomba) e a bobina do rele, ligar o contacto do rele à regua de bornes M1 (1-2) da caldeira.

7.2 CASO - 2 - Ligação dos termóstatos ambiente para uma instalação multizona a alta temperatura.

Ligar os termostados ambiente em paralelo à rede elétrica externa (230V) que alimentarão as valvulas de zona (ou bombas) e as bobinas do rele, ligar os contactos dos relés em paralelo à regua de bornes M1 (1-2) da caldeira.

7.3 CASO - 3 - Ligação dos termóstatos ambiente para uma instalação multizona a baixa temperatura.

Ligar os termostatos ambiente em paralelo à rede elétrica externa (230V) que alimentarão as valvulas de zona (ou bombas) e as bobinas do rele, ligar o contacto do rele acos bornes H2-M do AVS75.

7.4 CASO - 4 - Ligação dos termóstatos ambiente para uma instalação multizona a baixa temperatura com microinterruptores de fim de cursa nas valvulas de zona.

Ligar os termóstatos ambiente em paralelo à redeétrica externa (230V) que alimentarão as valvulas de zona, ligar os contactos dos microinterruptores em paralelo aos bornes H2-M do AV75.

8. INSTALLação SOLAR SANITária

Com esta configuraçao o acessario AVS 75 é capaz de gerir a bomba do circuito solar, a sonda do coletor e a sonda do acumulador (relativa ao circuito solar) de acordo com o segunte esquema:

1	Sonda acumulador solar B31 (BX22-M)	3	Bomba circuito solar Q5 (QX23-N)
2	Sonda coletor solar B6 (BX21-M)	4	Sonda acumulador B3 – régua bornes M2 (9-10) caldeira

MENÙ	LINHA DO PROGRAMA	VALOR A AJUSTAR	DESCRÊNZão
CONFIGURAÇÃO	6020	AQS solar	Habilitação da função solar

A seguir referem-se os parâmetros passiveis de ajuste.No caso deutilizaçãode coletores solares de tubos devacuo,ativar afunção de proteçao específica (parâmetros 3830, 3831):

MENÙ	LINHA DO PROGRAMA	VALOR DESCRIÇÂO
CONFIGURAÇÃO	3810	Pre-definido 8°C	Diferência de temperatura entre coletores e sonda solar do Accumulator para ativação bomba solar
	3811	Pre-definido 4°C	Diferência de temperatura entre coletores e sonda solar do Accumulator para paragem bomba solar
	3850	Pre-definido “----”	Temperatura acima da qual a bomba de coletores circula (só quando a temperatura Tmaxima do Accumulator não foi atingida)

Aceder ao menu 3

(capitulo 5.2)

SOLAR	3830	Pre-definido “----”	Tempo máximo bloqueio bomba solar se a temperatura de coletores atingir o valor máximo (parâmetro 3850) no tempo-minimo de circuldação (parâmetro 3831)
	3831	Pre-definido 30s	Tempo个小amento de circuldação bomba coletores

Quando aparecer no eira o symbolo significa que a bomba da instalação solar está a funcionar para aquecer o acumulador.

9. AJUSTAMENTO DE PARÁMETROS

9.1 INSTALLAÇAO DE AQUECIMENTO

Painel de controle			MENÇ CIRCUito AQUECIMENTO CAq 1, 2, 3		Valor de Fábrica	Minimo	Máximo
CR1	CR2 CR3
700	1000 1300		Desligado-protection antigelo ambiente: a caldeira acende quando a temperatura ambiente é < 6°C Automático: a temperatura do local a aquecer depende da faixa horária introduzida Reduzido: a temperatura do local a aquecer é a temperatura reduzida Conforto: a temperatura do local a aquecer é a temperatura de comforto	- Conforto	-	-
710	1010	1310	Temperatura ambiente de comforto	°C	20	Reduzida	Conforto máximo
712	1012	1312	Temperatura ambiente reduzida	°C	16	Antigelo	Conforto
714	1014	1314	Temperatura ambiente antigelo	°C	6	4	Reduzida
720	1020	1320	Seleção da curva climática para a sonda exterior	-	1,5	0,1	4
730	1030 1330		Na presence da sonda exterior e com o modo deestruturação automatico, se há um controlo automatico de aquecimento (ON-OFF) em funcão da temperatura (exterior) ajustada	°C	---	8	30
740	1040 1340		Valor minimumo de ida (ex. com a funcção de ida modulante ativa)	°C	25	8	Ajuste maximizingo
741	1041 1341		Valor maximumo de ida (ex. com a funcção de ida modulante ativa)	°C	80	Ajuste minimo	95
742	1042 1342		Temperatura de ida em Presence da unidade ambiente (--- = habilização ida modulante)	°C	80	Ajuste minimo	Ajuste maximizingo
750	1050 1350		Importação da temperatura ambiente relativamente à temperatura exterior e viceversa (função influência ambiente): ---- %: climática pura 1..99 %: climática com compensação Ambiental 100 %: ambiente pura	%	50	1	100
760	1060 1360		Diferencial de paragem da caldeira em funcção da temperatura ambiente desejada	°C	0,5	0,5	4
809	1109	1409	A bomba da caldeira e a bomba do circuito permanecem ativas 24h	-	não	-	-
834	1134	1434	Tempo de feço da válvula misturadora para a baixa temperatura	s	180	30	873
850	1150	1450	Aconseia-se a utilização da funcção 'manual'	-	Desligado
851	1151	1451	Temperatura de ida à qual executa a funcção secagem do pavimento	°C	25	0	95
855	1155	1455	Temperatura de ida atual da funcção secagem do pavimento	°C	-	-	-
856	1156	1456	Dia damana durante a ativação da funcção secagem do pavimento	-	-	-	-

CAq = Circuito de Aquecimento

9.2 INSTALLAÇAO SANITÁRIA

Painel de controlo	MENÙ CIRCUITO SANITÁRIO		Valor de Fábrica	Minimo Maximo
1600	Tipologia de funciona Desligado = ajuste igual à temperatura ajuste antigelo Ligado = ajuste nominal Econômico = pré-aquecimento desautORIZADO	-	Ligado	-	-
1610	Temperatura ajuste nominal em sanitário	°C	60	35	60
1612	Temperatura ajuste reduzida em sanitário	°C	35	8	60
1620	Habilitação da programação horária	-	24h/día	-	-
1640	Tipologia de funciona da funzione antilegionella: Desligado Periódica Dia fixo damana	-	Desligado	-	-
1641	Dias entre execuição funcão antilegionella (1...7)	-	7	-	-
1642	Dia da função antilegionella (2a-feira...domIngo)	-	2a-feira	-	-
1644	Horário a que se inicia a função antilegionella	-	---:---	-	-
1660	Modalidade de utilizesçao da bomba de ricircULO SAHOSANITA	-	Consenso AQSS	-	-
1663	Temperatura à qual para a bomba de recircULO SAHOSANITA	°C	45	8	60

9.3 PARAMETROS VARIOS

Painel de controle	MENÇU DE CONFIGURAÇÃO	Valor de fábrica
5710	Habilitação do circuito de aquecimento 1	Ligado
5721	Habilitação do circuito de aquecimento 3	Desligado
5730	Ajuste da sonda sanitária em função do tipo de caldeira (acumulação ou instantânea)
5731	Tipo de atuador para controle da prioridade sanitária	Válvula divergente
5970	Sensor de prioridade sanitária (para caldeiras do tipo instantâneo)	-
5971	Posão do contacto em repouso	-
5973...5976	Parâmetros para determinação do caudal de água de consumo sanitário	-
5977	Entrada para termódato ambiente de um dos circuitos de aquecimento	Termostato ambiente zona 1
5978		-
6020	Multifunctional: poder configurar-se as entradas e as saídasmanualmente. Circ. aquecimento 1, 2 ou 3: gere uma zona valv. misturadora (1,2 ou 3 -cap. 5)	-
6021	Contralador temp returno: não utilizao	-
6022	AQS solar: gere uma instalação solar com 2 sondas e bomba (cap. 7) Contr primário/bombasist: não utilizao	-
6024	Entrada para termódato de segurança circuito de baixa temperatura (módulo 1)	-
6026	Entrada para termódato de segurança circuito de baixa temperatura (módulo 2)	-
6028	Entrada para termódato de segurança circuito de baixa temperatura (módulo 3)	-
6030...6038	Ver capítulo 9	-
6040...6045	Ver capítulo 9	-
6046...6068	Ver capítulo 9	-
6097	Tipo de sonda realizada para os coletores solares	Pt 1000
6200	Memorização de todas as sondas ligadas à caldeira e nos acessórios (cap. 4)	-
6212	Informação fabricante	-
6213	Informação fabricante	-
6215	Informação fabricante	-
6217	Informação fabricante	-
6230	Informação fabricante	-
6231	Informação fabricante	-
6704	Habilitação visualização)código interno	Sim
6705	Código interno doerro atual	-
6706	Fase do queimador em que apareceu oerro	-
6710	Rearme de um alarmé externo (capítulo 10)	Não
6800	Últimoerro registado	-
6805	Código interno doúltimoerro registado	-
6806	Fase do queimador doúltimoerro registado	-
da 6810 a 6996	Historico erros precedentes	-

10. FUNÇÖES VÁRIAS

Em alternative ao ajustamento descrito antes, é possivel, configurar as entradas e as saidas de acordo com as exigências da instalação. Nos exemplos que se seguem são considerados a saída relé QX21 e a sonda BX21 do acessório, mas o mesmo é valido para o relé QX22, QX23 e a sonda BX22. Em qualquer dos casos é necessário fazer o acessório como "Multifunctional".

MENU	LINHA DE PROGRAMA	PARÂMETRO	VALOR DE AJUSTE	DESCRÊÇÃO
CONFIGURAÇÃO	6020 Funçãoária��ulo extensão 1 Multifuncional Habilitation da função solar

No caso de se'utilizar um acumulador para o sanitário, é possível controlar a bomba de recircuição. A habilização da funcção é vinculada à programação horária do sanitário. Para minimizar as perdas por recircuição, a funcção ativa a bomba por 10 minutos seguida duma pausa de 20 horas. Utilizando o Controlo Remoto entrada no menu 2, como descririto no capítulo 4:

MENÙ	LINHA DO PROGRAMA	VALOR DESCRIÇÃO
CONFIGURAÇÃO	6030 Bomba de recircuição Q4 Habilitation da bomba de recircuição sanitária (Saida relé QX21)
	6040 Senda circulacê AQs B39 Habilitação da sonda recircuição sanitária (sonda BX21)
CIRC. ÁGUA QUENTE SANITÁRIA	1663	de fábrica = 45°C	Temperatura AQS abaixo da qual a bomba se ativa (ajuste da recircuição)

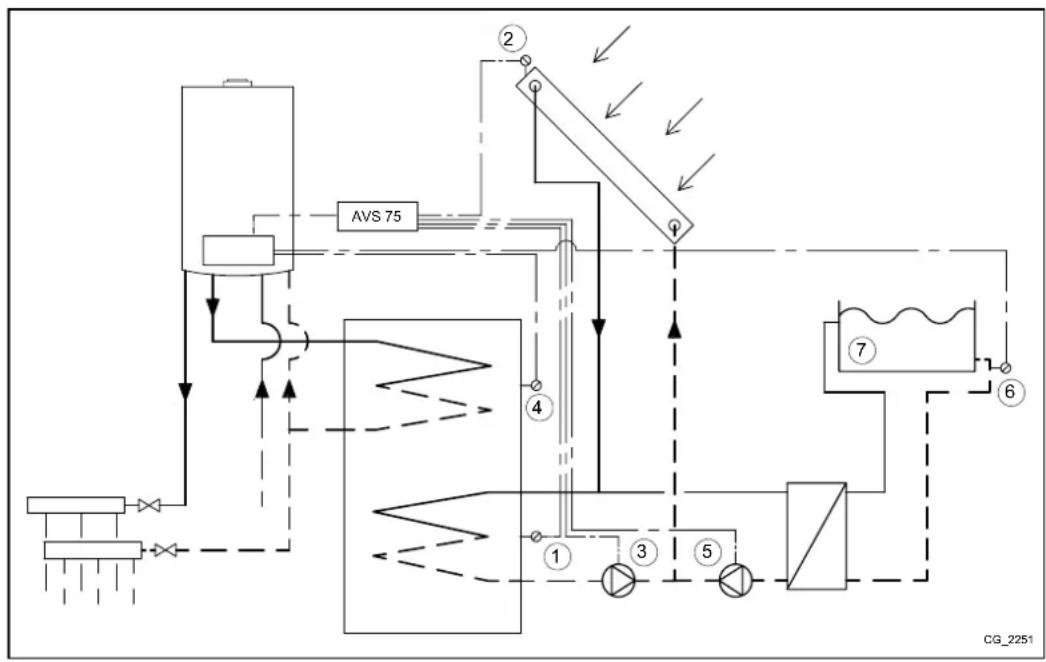

10.2 INSTALLação SOLAR PARA PISCINA

O aquecimento da piscina através de coletores solares pode ser realizado do modo segunte.

1	Sonda acumulador solar B31 (BX22-M)	5	Bomba da piscina (QX21-N)
2	Sonda coletor solar B6 (BX21-M)	6	Sonda returno aquecimento piscina - régua bornes M2 caldeira
3	Bomba circuito solar Q5 (QX23-N)	7	Piscina
4	Sonda acumulador B3 - régua bornes M2 (9-10) caldeira

Executar a configuraçao como descripto no capítulo 8. Neste punto oSYSTEMA está configurado para autilização de coletores solares para o sanitário. Utilizando o Controlo Remoto entrada no menu 2, como descripto no capítulo 4, e efetuar os seguients ajustes:

MENÙ	LINHA DO PROGRAMA	VALOR A AJUSTAR	DESCRÊNZO
CONFIGURAÇÃO	5931	Sonda piscina B13	Habilitação da sonda da piscina (Entrada sonda BX2)
	6030	Elem ctrl solar piscina K18	Habilitação da bomba aquecimento da piscina (Sáda relé QX21)
CIRC. ÁGUÀ QUENTE SANITÁRIA	6046	Consenso piscina solar	Ativação do aquecimento da piscina (exemplo: flutuante ou comando manual)

Autilização do contacto H2 é importante porque garant e correto funçãoamento doSYSTEMA, permitindo a permuta de calor com a piscina e so a pedido esta. Assegure-se que a piscina está cheia de agua e a funcirnar.

10.3 PROCURA GENÉRICA DE CALOR

O pedido de calor genérico é um pedido que não é proveniente de nenhum dos tres circuitos de aquecimento disponíveis e/ou do circuito sanitário. Este pedido é designado por pedido utiliser e serve para fornecer calor a unidas externas como por exemplo o aquecimento de água de uma piscina.

Para ativar esta funcao devera efetuar a segunte configuraao,utilizing o Controlo Remoto,entar no menu 2, como descripto no capitulo 4:

MENÙ LINHA	DO PROGRAMA VALOR	DESCRÊNZO
CONFIGURAÇÂO	6030	Bomba circ cons VK1 Q15	Habilitâção da bomba para o pedido externo 1 (Sáda relé QX21)
	6046 Pedido consumidor CAq1 Contacto para o pedido externo 1
CONSUMIDOR VK1	1859	Valor de fábrica = 70°C	Temperatura de ida aquecimento para o pedido externo 1

No caso em que o pedido do'utilizar-se fañncido atraves de um sinal analógico 0-10 V, delve-se ajustar o parâmetro 6046. como "Richiesta utenza CR1 10V". Temém se delve ajustar a característica do sinal utilizing os parâmetros:

6049

Valor tensão 1 H2 mód 1

6050

Valorência 1 H2 mód 1

6051

Valor tensão 2 H2 mód 1

6052

Valorência 2 H2 mód 1

10.4 OUTRAS CONFIGURAÇÖES

De seguida resumimos as configurações adcionais disponveis:

Relé QX21

Saía alarme K10	Alarme (ex: condomínio)
BombaSYSTEMA Q14	Bomba ativa em cada pedido de aquecimento ou pedido externo
Programa horário aux. K13	Contacto comandado pelo “programa horário aux”
Pedido refrigeração K28 Pedido	de arrefecimento do circuito de arrefecimento 1
Enchimágua K34	Válvula cargaa automatica caldeira
Ventilador K38 desligad	Controlo ventilador externo

Sonda BX21

Sensor buffer B4	Sonda acumulador inércia para o aquecimento (superior)
Sensor buffer B41	Sonda acumulador inércia para o aquecimento (inferior)
Sonda buffer B42	Terceira sonda acumulador inércia para o aquecimento (a meio do acumulador)

Entrada H2

Aviso erró/alarme	Sinal de alarme externo
Comut caudal cald	Comando fluxóstato da caldeira (a utilizear apenas se não estiver presente na caldeira)
Termostato caldeira	Comando termóstato da caldeira (a utilizear apenas se não estiver presente na caldeira)
Pedido consumidor CR1 10V	Pedido externo 1 com sinal 0-10V (*)
Medida pressão 10V	Medida da pressão com sinal 0-10V(*)
Potência pré-selectc 10V	Regulacao da potência da caldeira em funcao do sinal 0-10V (*)

• Para poder usar as funções é necessário introduzir a CHARACTERística do sinal analógico utilizando os seguiços parâmetros presentes no menú Configuração do Controlo Remoto:

6049

Valor tensão 1 H2 mód 1

6050

Valorência 1 H2 mód 1

6051

Valor tensão 2 H2 mód 1

6052

Valorência 2 H2 mód 1

As configurações ilustradas são validas quando para os outros relés/sondas/entradas da placá, como por exemplo o rele X1 (linha 5890) ou a sonda BX2 (linha 5931) e BX3 (linha 5932).

11. LISTANOMALIAS

E	Anomalia Descrição anomalia
10 Sensor sonda exterior	Circuito de aquecimento habilho sem qualquer commando (termôstato, unidade ambiente ou unidade externa) ou sonda exterior com defeito.
84	BSB, conflito de endereço 2 ou mais unidas deambiente configuradas para o mesmo circuito deaquecimento.
98 Móulo adiencial Acessório AVS 75 não detetado ou reconhecido.
99 Móulo adiencial 2 Acessório AVS 75 não detetado ou reconhecido.
373 Móulo adiencial 3 Acessório AVS 75 não detetado ou reconhecido.
30	Sonda da misturadora 1 Sonda do circuito válvula misturadora 1 não detetada.
32	Sonda da misturadora 2 Sonda do circuito válvula misturadora 2 não detetada.
260	Sonda da misturadora 3 Sonda do circuito válvula misturadora 3 não detetada.
335 BX21 nenhuma função Sonda BX21 não configura.
336 BX22 nenhuma função Sonda BX21 não configura.
324	BXmosmos senores 2 ou mais sondas configuradas para a mesma função.
52 Sonda ACS 2 Sonda sanitário solar não detetada.
73	Sonda coletor 1 Sonda coletor solar não detetada.
57 Sonda circulação ACS Sonda circulação sanitário não detetada.
243	Sonda piscina Sonda piscina não detetada.
25	Sonda caldeira a lenha Sonda caldeira a biomassa não detetada.
346	Bomba cald.Q10 ausente Bomba caldeira a biomassa não detetada.

12. CHARACTERISTICAS TECNICAS

Alimentação	Tensão de alimentação	AC 230 V (±10 %)
	Frequência deestruturação	50/60 Hz
	Potência absorvida	4 VA
	Fusível de alimentação(alimentação e saídas)	máx. 10 AT
Cableado	cabo rigido ou flexível(entrelação ou pontas protegidas)	-
	unipolar	0,5...2,5 mm²
	bipolar	0,5...1,5 mm²
Dados functionais	Classe software	A
	Modo de operação EN 60 730	1b (operação automatística)
Entradas	Entrada digital H2	-
	baixissima tensão de seguranç porcontacto livre -
	contacto em baixa tensão	-
	tensão com contacto aberto	DC 12 V
	corrente com contacto fechado	DC 3 mA
	Entrada analógica H2	-
	baixissima tensão de proteção	-
	Limites deestruturação	DC 0..10 V
	resistência interna	>100 kΩ
	Entrada L	AC 230 V (±10%)
	resistência interna	>100 kΩ
	Entrada sensores BX21, BX22	NTC 10k
	cabos de collegamento permitidos(cobre)	-
	Secção	mm²	0,25	0,5	0,75	1,0 1,5
	Comprimento maior	m	20	40	60	80	120
Saidas	Relé de saida	-
	limites de corrente deestruturação	AC 0,02...2 (2) A
	Intensidade maior deentrada	15 A por ≤1 s
	Intensidade maior(parar todos os relés)	AC 6 A
	Limites de tensão	AC 24...230 V (porcontacto livre)
Interface	BSB	Ligação com 2 cabos, nãopermutáveis
	Comprimento unitário de base -dispositivos periféricos	máx. 150 m
	comprimento total	máx. 300 m (capacidade maior do cabo 60nF)
	secção do cabo	0,5 mm²
Número maior de caldeiras interligadas em Cascata		16
