IQC60 - Caldeira Baxi - Manual de utilização gratuito

Tipo de produto	Caldeira a gás
Marca	Baxi
Modelo	IQC60
Combustível	Gás natural (G20) ou propano (G31)
Potência térmica nominal	28 kW (aquecimento) / 28 kW (ACS)
Rendimento	93% (aquecimento) / 95% (ACS)
Dimensões (Altura x Largura x Profundidade)	700 x 400 x 300 mm
Peso	35 kg
Alimentação elétrica	230 V ~ 50 Hz
Pressão máxima de trabalho	3 bar
Temperatura máxima	80 °C (aquecimento) / 65 °C (ACS)
Funções principais	Aquecimento e produção de água quente sanitária (ACS) instantânea
Controle de temperatura	Termostato ambiente integrado e regulação por sonda externa
Acendimento	Eletrônico, controlado por microprocessador
Circulador	Incorporado, de alta eficiência
Segurança	Termostato de segurança (limita temperatura), proteção antigelo, válvula de segurança, detector de falta de tiragem
Manutenção	Revisão anual recomendada por técnico autorizado
Classe energética	A (aquecimento) / A (ACS)
Nível sonoro	50 dB(A) à potência nominal
Tipo de tiragem	Estanque, com entrada de ar do exterior e evacuação de fumos forçada
Conexões	Água aquecimento (1/2"), gás (3/4"), ACS (1/2"), entrada de água fria (1/2")
Reparabilidade	Peças de reposição disponíveis durante pelo menos 10 anos após o fim da produção
Normativas	Cumpre com as diretivas CE aplicáveis (Gás, Rendimento, Segurança, etc.)

Perguntas frequentes - IQC60 Baxi

Como ligo a caldeira Baxi IQC60?

Para ligar a caldeira, certifique-se de que a alimentação elétrica está conectada e o gás aberto. Pressione o botão de ligar do painel de controle. Se for a primeira vez, siga as instruções de inicialização no manual.

O que significam os códigos de erro na tela?

Os códigos de erro são exibidos na tela digital. Por exemplo, o código E01 indica falta de ignição, E02 superaquecimento, E03 pressão baixa. Consulte a seção de códigos de erro no manual para uma lista completa.

Como ajusto a temperatura da água quente?

Use o manípulo ou botões do painel para ajustar a temperatura do ACS. Geralmente, recomenda-se entre 40-60 °C para uso doméstico. Não ultrapasse os 65 °C para evitar riscos de queimaduras.

A cada quanto tempo devo realizar a manutenção?

Recomenda-se uma revisão anual por um técnico autorizado. Isso inclui limpeza do queimador, verificação do trocador de calor, controle da pressão e gases de combustão.

O que faço se a caldeira não ligar?

Verifique se há fornecimento elétrico e gás. Verifique se a pressão do circuito de aquecimento está entre 1 e 1,5 bar. Se o problema persistir, reinicie a caldeira desligando-a e ligando-a após 10 segundos.

Como sangrar os radiadores?

Desligue a caldeira e espere que arrefeça. Abra a válvula de sangria do radiador com uma chave até sair água em vez de ar. Feche a válvula e verifique a pressão da caldeira.

Que pressão deve ter o circuito de aquecimento?

A pressão ideal a frio é de 1 a 1,5 bar. Se baixar de 0,8 bar, a caldeira pode bloquear. Se necessário, adicione água através da válvula de enchimento.

A caldeira Baxi IQC60 é compatível com sistemas solares?

Sim, é possível integrá-la com um sistema solar térmico para pré-aquecer a água, desde que seja instalada uma válvula misturadora e configurada corretamente.

Como limpo o exterior da caldeira?

Use um pano macio e seco. Não use produtos abrasivos nem solventes. Desligue a caldeira antes de limpar e evite que entre água nas grelhas de ventilação.

Onde posso encontrar peças de reposição?

As peças originais Baxi estão disponíveis em serviços técnicos autorizados e lojas especializadas. Pode consultar o site da Baxi para localizar um distribuidor.

MANUAL DE UTILIZADOR IQC60 Baxi

Instruções de Instalação e Montagem para o

INSTALADOR

CE

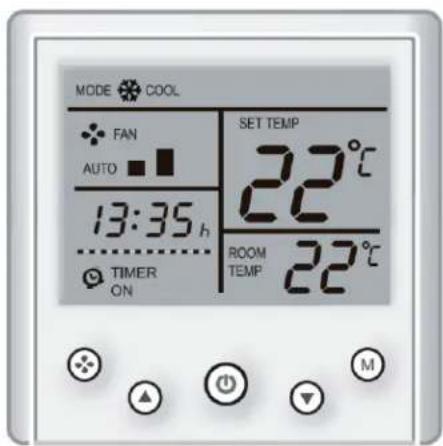

Funções chave: Botão ligar/desligar (U), botão modo de operação (M), botão velocidade do ventilador (◆, botão ajuste de temperatura ( ,▲▼

1. OPERAÇÃO

ON/OFF: Premindo o botão “山区”, a unidade e o ecrã do controlo começam a operar; premindo outra vez a unidade e o controlo apagam-se.

Modo de operação: Premindo o botão “M”, altera o modo entre Aquecimento e Arrefecimento (Heat, Cool).

Velocidade do ventilador: Premindo o botão “♣” varia a velocidade do ventilador entre Auto-Baixa-Média-Alta (Auto, Low, Med, High).

Temperatura de ajuste: Premindo “▼” reduz a temperatura de ajuste, premindo “▲” aumenta a temperatura de ajuste; a temperatura varia grau a grau.

Temporizador ligado (TIMER ON): Prima o botão “M”, e aparece “hh:mm” com “hh” a piscar (no tempo “TIMING ON” o ícone é mostrado). Prima “▼” ou “▲” para ajustar o temporizador uma hora (premir durante 3s para continuar o ajuste); prima o botão “◆” de novo, pisca “mm” em “hh:mm”, prima “▼” ou “▲” para ajustar o temporizador de minutos (mantenha premido 3s para continuar o ajuste). Prima o botão “M” para confirmar (não pode operar o botão durante 5s se não confirmar). Prima o botão “M” antes de confirmar para entrar no ajuste TIMING OFF y volverá a la interfaz por defecto.

Temporizador desligado (TIMER OFF): Entrar no ajuste do temporizador, premindo o botão “M”, até que “hh” em “hh:mm” fique intermitente (no tempo de “timing off” o ícone é mostrado). Prima “▼” ou “▲” para ajustar o temporizador em horas (manter premido durante 3s para continuar o ajuste); prima novamente o botão “✗”, em “hh:mm” pisca “mm”. Prima “▼” ou “▲” para colocar os minutos do temporizador desligados (mantenha premido durante 3s para continuar o ajuste) e prima o botão “M” para confirmar (se não operar durante 5s será autoconfirmado, prima o botão “M” antes de confirmar e entrará no ajuste do relógio) e voltará ao ecrã inicial.

Ajuste do relógio: Entre no ajuste do temporizador, prima o botão “M”, até que “hh” em “hh:mm” pisque (no tempo “TIMING ON” e “TIMING OFF ” os ícones não estão visíveis), prima “▼” ou “▲” para ajustar a hora do relógio (mantenha premido durante 3s para continuar o ajuste); prima o botão “◆” de novo: em “hh:mm” pisca “mm”. Prima “▲” ou “▲” para ajustar os minutos do relógio (mantenha premido durante 3s para continuar o ajuste), prima o botão “Mpara confirmar (se não operar durante 5s será autoconfirmado, prima o botão “M” antes de confirmar e entrará no ajuste do relógio) e voltará ao ecrã inicial.

Cancelar o TIMING ON: ajustar o temporizador a "00:00" ou com o ecrã mostrado por defeito premir o botão "durante 3s para cancelar o TIMING ON.

Cancelar o TIMING OFF: ajustar o temporizador a "00:00" ou com o ecrã mostrado por defeito premir o botão "durante 3s para cancelar o TIMING OFF.

Compensação do ajuste de temperatura: Com o aparelho desligado, prima os botões “▼” e “▲” durante 3s, no ecrã de “SETTING TEMP” serão mostrados os valores de compensação de temperatura; prima o botão “ ” para alterar a compensação de temperatura. Prima “▼” ou “▲” para ajustar a compensação dos valores de temperatura (manter pressionado durante um tempo para entrar em ajustes), prima o botão “M” para confirmar (se não operar durante 5s será autoconfirmado) e voltará ao estado de desligado.

2. DADOS TÉCNICOS

Intervalo de ajuste da temperatura: 17~30 °C	Alimentação elétrica: 220V±10%, 1~; 50/60Hz
Diferencial de comutação: Aprox. ±1°C	Intensidade: < 1A
Limites de temperatura de operação: 5~45°C	Secção dos cabos de alimentação: 0.5~2.5mm 2
Limites de humidade de operação: < 92% HR	Dimensões: 86×86×15mm (Alt.×Larg.×Profund.)
Temperaturas limite de armazenamento: -15~55°C	Exatidão temperatura ecrã: 1°C

3. ALARME

Quando o controlo de temperatura trabalhar acima da temperatura adequada, o ecrã "temperatura AMBIENTE" mostrará "E1".

4. INSTRUÇÕES DE MONTAGEM

Assegure-se que todos os cabos são ligados de acordo com o indicado no diagrama elétrico.

Evitar que as partes elétricas do dispositivo entrem em contacto com água, humidade ou outro tipo de substâncias para evitar avarias.
