MANUAL DE USUARIO IQC60 Baxi

Instrucciones de Instalación y Montaje para el

INSTALADOR

CE

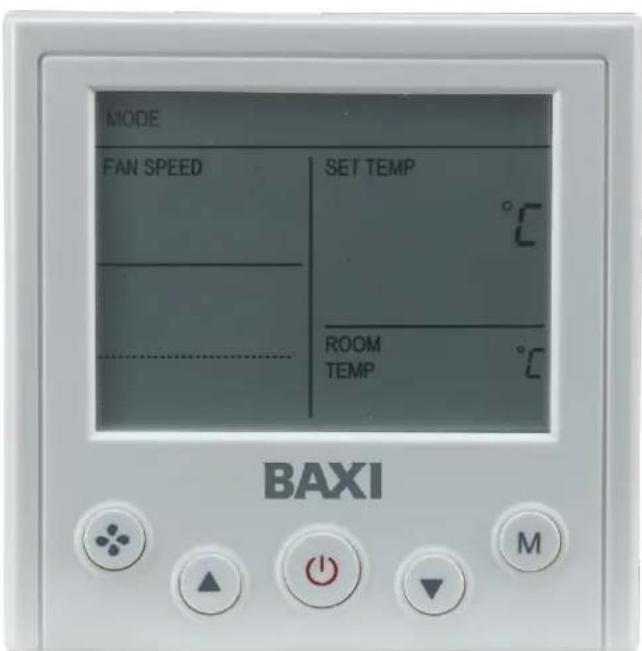

Funciones de producto:

Funciones clave: Botón de encendido/apagado (U), botón de modo de operación M, botón de velocidad de ventilador(•), botón de ajuste de temperatura de setting( ,▲ ▼

1. OPERACIÓN

ON/OFF: Pulsando el botón "La unidad y el display del control empezarán a operar; pulsado otra vez la unidad y el control se apagarán.

Modo de operación: Pulsando el botón "M", se cambiará de modo Calefacción-Refrigeración (Heat, Cool).

Velocidad del ventilador: Pulsando el botón “♣” se varía la velocidad del ventilador de Auto-Baja-Media-Baja (Auto, Low, Med, High).

Temperatura de consigna: Pulsando “▼” se reduce la temperatura de consigna, pulsando “▲” se aumenta la temperatura de consigna; la temperatura se varía grado a grado.

Temporizador encendido (TIMER ON): Presione el botón “M”, y el “hh” en el “hh:mm” parpadeará (en el tiempo “TIMING ON” el icono se mostrará), presione “▼” o “▲” para ajustar el temporizador una hora (presionar durante 3s para continuar el ajuste); presione el botón “◆” de nuevo, el “mm” en el “hh:mm” parpadeará, presione “▼” o “▲” para ajustar el temporizador del minutero. (Mantenga presionado 3s para continuar el ajuste), presione el botón “M” para confirmar (no puede operar el botón durante 5s si no ha sido confirmado. Presione el botón “M” antes de la confirmación para entrar en el ajuste del TIMING OFF y volverá a la interfaz por defecto.

Temporizador de apagado (TIMER OFF): Entrar en el ajuste del temporizador, presionando el botón “M”, hasta que el “hh” en el “hh:mm” parpadee (en el tiempo de “timing off” el icono se mostrará), presione “▼” o “▲” para ajustar el temporizador en las horas (mantener pulsado durante 3s para continuar el ajuste); presione el ajuste del botón “◆de nuevo, el “mm” en el “hh:mm” parpadeará, presione “ ” o▼” para poner el minutero del temporizador en off (mantenga presionado durante 3s para continuar el

ajuste), presione el botón “M para la confirmación (si no opera durante 5s será autoconfirmado, presione el botón “M” antes de confirmar y entrará en el ajuste del reloj) y volverá a la interfaz por defecto.

Ajuste del reloj: Entrar en el ajuste del temporizador, presione el botón “M”, hasta que “hh” en el “hh:mm” parpadee (en el tiempo “TIMING ON” y “TIMING OFF” los iconos no se mostrarán), presione “▼” o “▲” para ajustar la hora del reloj (mantenga presionado durante 3s para continuar el ajuste); presione el botón “ ” de nuevo, el “mm” en el “hh:mm” parpadeará , presione “▲” o “▲” para ajustar el minutero del reloj (mantenga presionado durante 3s para continuar el ajuste, presione el botón “ M para confirmar (si no opera durante 5s será autoconfirmado, presione el botón “ ” Mtes de confirmar y entrará en el ajuste del reloj) y volverá a la interfaz por defecto.

Cancelar el TIMING ON: durante el ajuste del temporizador, el ajuste es "00:00" o bajo la interfaz que se muestra por defecto presione la llave "◆" durante 3s para cancelar el TIMING ON.

Cancelar el TIMING OFF: durante el ajuste del timing off, el ajuste del tiempo será "00:00" o bajo la interfaz que se muestra por defecto presione la llave "✗" durante 3s para cancelar el timing off.

Compensación del ajuste de temperatura: Bajo el apagado, presione los botones “▼” y “▲” durante 3s, en el display de “SETTING TEMP” y se mostrarán los valores de compensación de temperatura; presione el botón “ ” para cambiar la compensación de temperatura más-menos, presione “▼” o “▲” para ajustar la compensación de los valores de compensación de temperatura (mantenga presionado un tiempo para entrar en ajustes), presione el botón “M” para confirmar (si no opera durante 5s será autoconfirmado) y volverá al estado de apagado.

2. DATOS TÉCNICOS

Rango de temperatura de consigna: 17~30°C ajustable	Voltaje de operación: AC 220V±10%, 50/60Hz
Switching Differential: Aprox.±1°C	Rango de corriente: <1 A
Límites de temperatura de operación: 5~45°C	Sección de cable: 0.5~2.5mm ^2
Límites de humedad de operación: <92%RH	Dimensiones: 86×86×15mm (Alto×Ancho×Fondo)
Límite de temperatura de almacenamiento: -15~55°C	Exactitud temperatura display: 1°C

3. ALARMA

Cuando el control de temperatura trabaja por encima de la temperatura adecuada, el display perteneciente a la “temperatura de la habitación” mostrará “E1”.

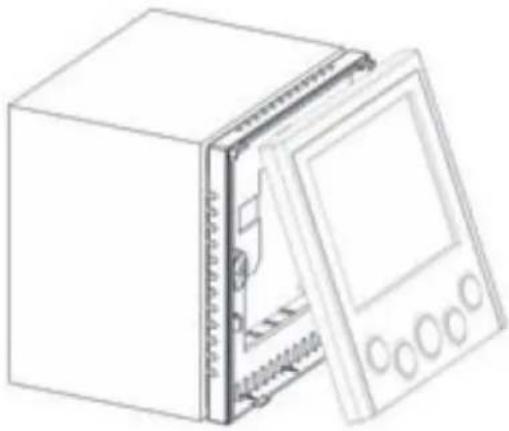

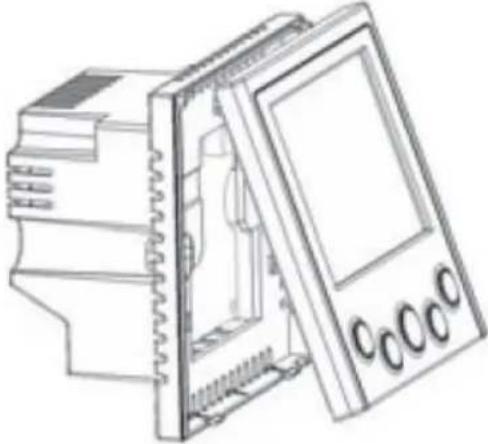

4. INSTRUCCIONES DE MONTAJE

1.-QUITAR LA CARCASA EXTERIOR	2.-QUITAR LA CARCASA FRONTAL
3.-FIJAR LA BASE DEL CONTROL AL CAJETÍN CON TORNILLOS M4 (LA PROFUNDIDAD REQUERIDA DE LA CAJA ES DE ≥50 mm)	4.-VOLVER A PONER LA CARCASA FRONTAL

4. DIAGRAMA ELÉCTRICO

NOTA

Asegurarse de que todos los cables se conectan acorde a lo indicado en el diagrama eléctrico.

Evitar que las partes eléctricas del dispositivo entren en contacto con agua, lodo y otro timo de sustancias para así evitar que se estropeen.

BAXI

Baxi Calefacción S.L.U.

Salvador Espriu, 9-11, 08908 L'Hospitalet del Llobregat – ESPAÑA

Tel. [phone]

www.baxi.es

PT

TERMÓSTATO DIGITAL MURAL VENTILOCONVETOR
