NÁVOD NA OBSLUHU 90 F Baxi

Si z dovodu neustaleho zlepsovania svojich vyrobkov vyhradzuje pravo modifikovat' kedykol'vek a bez predchadzajuceho upozornenia udaje uvedene v tejto dokumentaci. Tato dokumentacia ma len informativny charakter a nesmie byt' pouzita ako zmluva vo vztahu k tretim osobam.

POPIS SYMBOLOV

UPOZORNENIE

Riziko poskodenia alebo zlej prevadzky zariadenia. Dbajte na upozornenia na nebezpečenstva, ktoré sa týkaju ohrozenia osob.

NEBEZPECENSTVO VYSOKÉHO NAPÄTIA

Tieto informácie je treba dokladne preciţat, su nevyhnutné pre správnu prevadzku kotla.

1. UVOD

Kotol moze nezavisle riadit' a3Vykurovace okruhy pomocou externych prisluesentiev (priestorove Jednotky, dialkovoe ovladania a externé moduly. Elektronika, ktora je sucastou kotla, ponuka siroku skalu funkci pre vlastne nestavenia a riadenia roznych typov systemov.Pre spravne fungovanie systemu je nutne pridelit' kaedemu prisluesentvu cislo (od 1 do 3),aby ho doska identifikovala.

Pre použitie prisluşenstva AVS75.391 je nutná instálacia ovladacieho panelu (prísluşenstvo na objednévku).

2. POPIS PRÍSLUŠENSTVA

Pomocou tohto prisluensstva je zariadenie schopné riadit:

Vykurovacie okruhy s roznou teplotou;
- Solárny system;
- Dalsie speficiekaplikacie (vyhrievanie bazena, cirkulačné Čerpadlo TUV, kotol na biomasu, atd).

Toto prisluensstvo je schopné priamo riadit komponenty okruhu (cerpadlo, teplotnu sondu, zmiešavaci ventil, atd.) maximálne až 3 nezávislé vystupy rele, 2 teplotné sonya a 1 vstup ovládania. Je možné vyuzit predefinované funkcie, ktoré ulahčuju konfiguráciu systému.

Pre realizáciu uvedenych konfiguraci je nutné použit Ovladaci panel pre nastavenie parametrov. Informácie pre zmenu parametrov a zapojenia do svorkovnic najdete v navode ku kotlu.

2.1 POZIADAVKY PRE INSTALACIU NA STENU

• Odpojte elektrické napájanie.
• Zaistite vo vnuti dostatochnu cirkulaciu vzduchu kvoli odstraneniu tepla, ktoré prisluensstvo AVS 75 produkuje.
• Jednotka nesmie byt' vystavená prudom vody a zdrojom tepla.

Až po dokončeni instalácie vykonajte elektrické napájanie Jednotky.

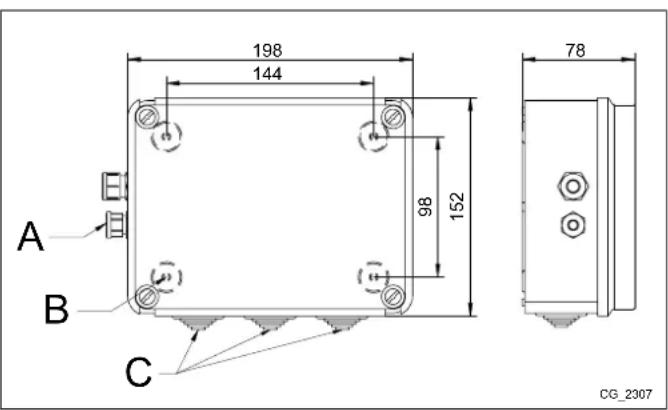

2.2 INSTALÁCIA NA STENU

Zariadenie nainstalujte na stenu pomocou 2 skrutiek, ktoré sú sučastóododávky prisluşensstva, použite otvory v elektrickej krabici. Vykonajte prepojenie Jednotky s kotlom master a s prisluşenstvm, vid popis v kapitole 3. Rozmery najdeta na obr.vedla.

A	Priechod pre napájací kabel
B	Otvory pre pripojenie na stenu
C	Priechodka pre kable externych elektrickych prvkov príslušenstva

Až po dokončeni instalacie vykonajte elektrické napájanie Jednotky.

3. ELEKTRICKÉ ZAPOJENIA

Pre priechod prepojovacich kablov medzi kotlom a prisluosenstvom pouzite prisluene otvory v spodnej casti kotla.

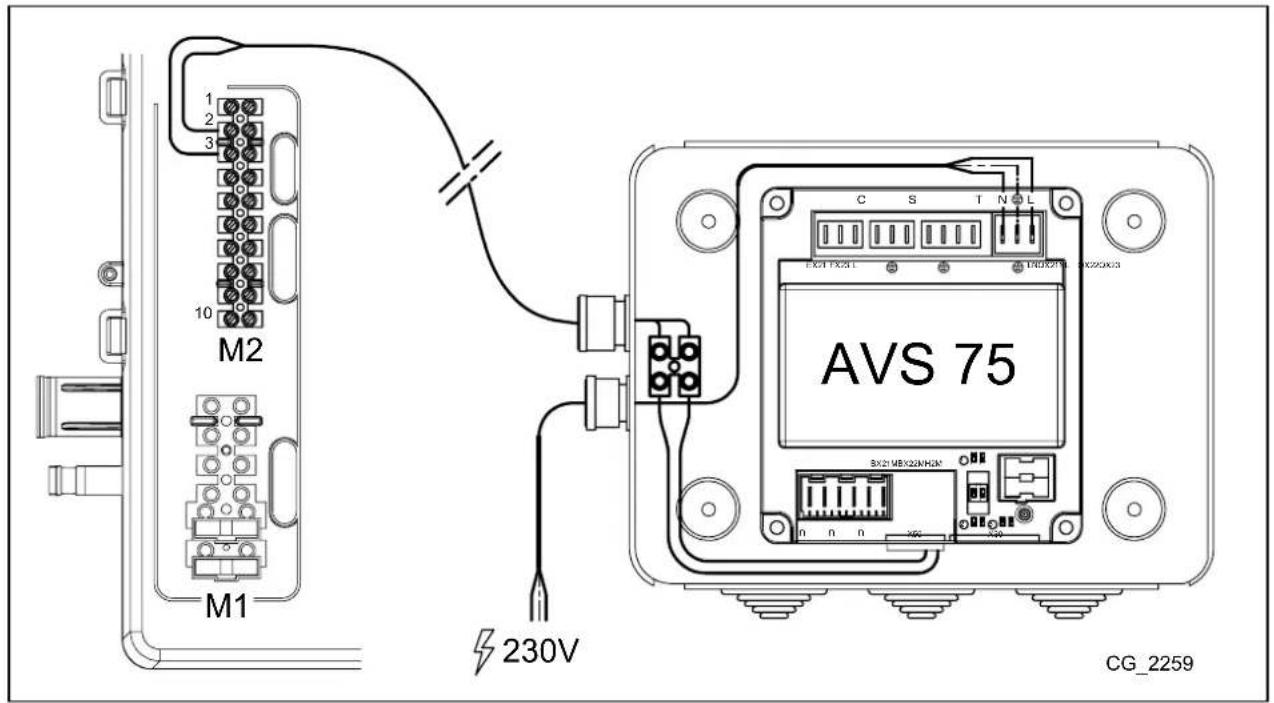

3.1 ELEKTRICKÉ ZAPOJENIE KU KOTLU

Zariadenie musi byt' elektricky zapojené do napajacej siete 230V~ monofaza s uzemnenim.
- Instaláciu smie vykonat'len kvalifikovany personal.
- Kym obnovite elektrické napájanie, skontrolujte, āboli všetky elektrické zapojenia prevedné správně.
- Pozorne si prestudujte navod ku kotlu.
- Prepojte dvojpólovu svorkovnicuj Jednotky AVS75 ku svorkovnici kotla M2 (2-3) pomocou harmonizovaného kábla "HAR H05 VV-F"2X0,5 mm², maxíma na dlžka 150m.

3.2 ELEKTRICKÉ ZAPOJENIE EXTERNYCH PRISLUŠENSTIEV

Pre zapojenie prisluosenstva AVS75 s dalsimi privkami prisluosenstva postupujte podla nasledujucichPokynov (pouzite harmonizované kable "HAR H05 VV-F" s priemerom 1 mm2):

ZMIESAVANY OKRUH (vid'schema v kap.3.2.1)

Zapojte cerpadlo zmiešanej zony na konektor QX23 prfslusenstvo AVS75.
- Zapojte sondu vystupu zmiešanje zony na konektor BX21 prislušenstvo AVS75 (QAD36 je sučastou dodáky).
Zapojtezmiesavacivi ventil na konektor QX22-QX21.
Zapojte priestorovy termostat na konektor H2 prisluşenstva.
Zapoje bezpečnostné termostat na konektor FX23.

SOLÁRNY SYSTÉM TÜV (vid' schéma kap. 3.2.2)

Zapojte cerpadlo solarneho systemu na konektor QX23 prisluosenstvo AVS75.
Zapoite sondu solarneho zásobníka na konektor BX22 prisluşenstva AVS75.
Zapojte sondu solarnych panelov na konektor BX21 prisluosenstva AVS75.

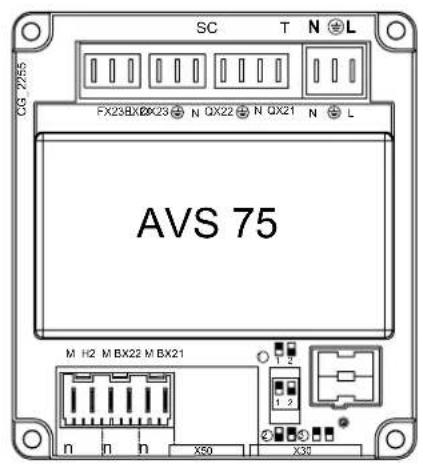

LEGENDA ZAPOJENIA KONEKTOROV
N⊕L (L-N)	Napájanie AVS 75
X50	Konektor pre prepojenie elektronickej dosky SIEMENS a prislušenstva AVS 75
X30	Konektor pre zapojenie plochého kábla k d'alšiemu prislušenstvu.
T (QX21⊕N)	Programovateñy vystup relè 230V
T (QX22⊕N)	Programovateñy vystup relè 230V
S (QX23⊕N)	Programovateñy vystup relè 230V
C (EX21-FX23-L)	Zapojenie pre bezpečnostný termostat (len prezmiešané zóny)
n (H2-M)	Digitálny vystup 12VDC alebo programovateñny analogový 0-10VDC.
n (BX21-M)	Programovateñy vystup sonyd NTC 10K / Pt1000
n (BX22-M)	Programovateñy vystup sonyd NTC 10K / Pt1000 pro

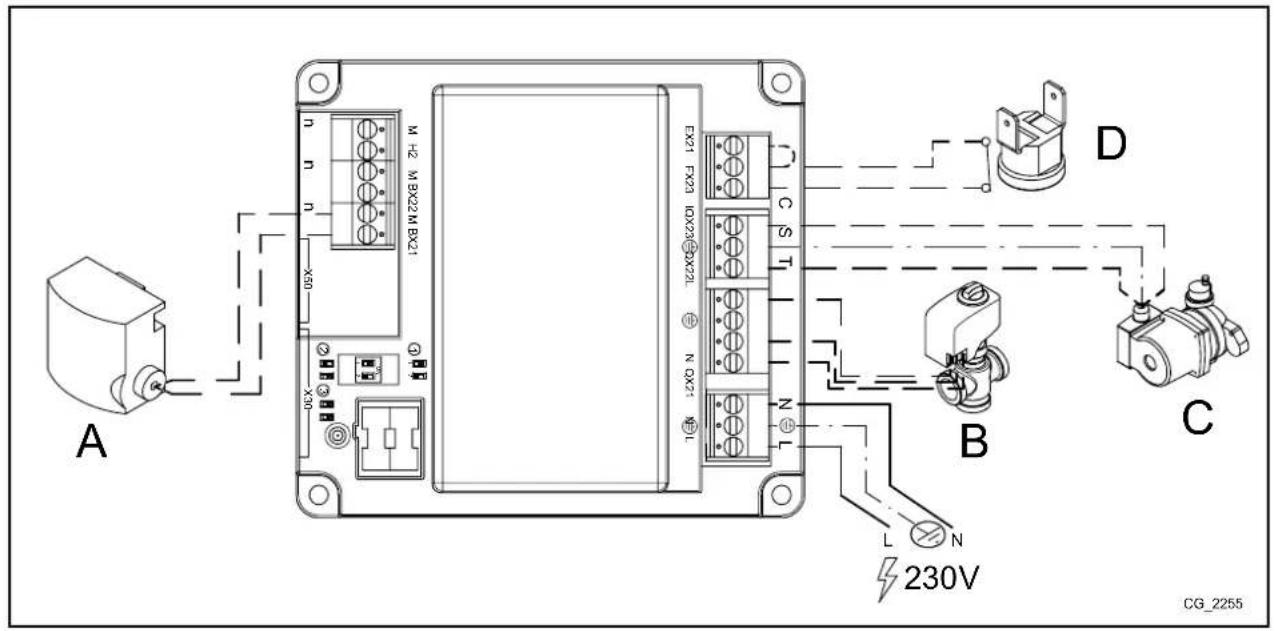

3.2.1 ZMIESANYOKRUH

A SONGDA VYSTUPU QAD36 C CERPADLO ZMIEŠANEJ ZÖNY
B ZMIEŠAVACÍ VENTIL D BEZPEČNOSTNÁ TERMOSTAT

V pripezmiesanej zony zapoje bezpecnostny termostat medzi svorkovnice "FX23 - L" a zapoje svorky "EX21 - FX23". Tak je cerpadlo okruhu zapojene k relé "QX23" a je uplne zapojene k bezpecnostnemu termostatu.

Ak je nutné použit' vystup rele "QX23" pre iné funkcie ak o pre zmiesanú zónu, zapoje svorky "FX23 - L".

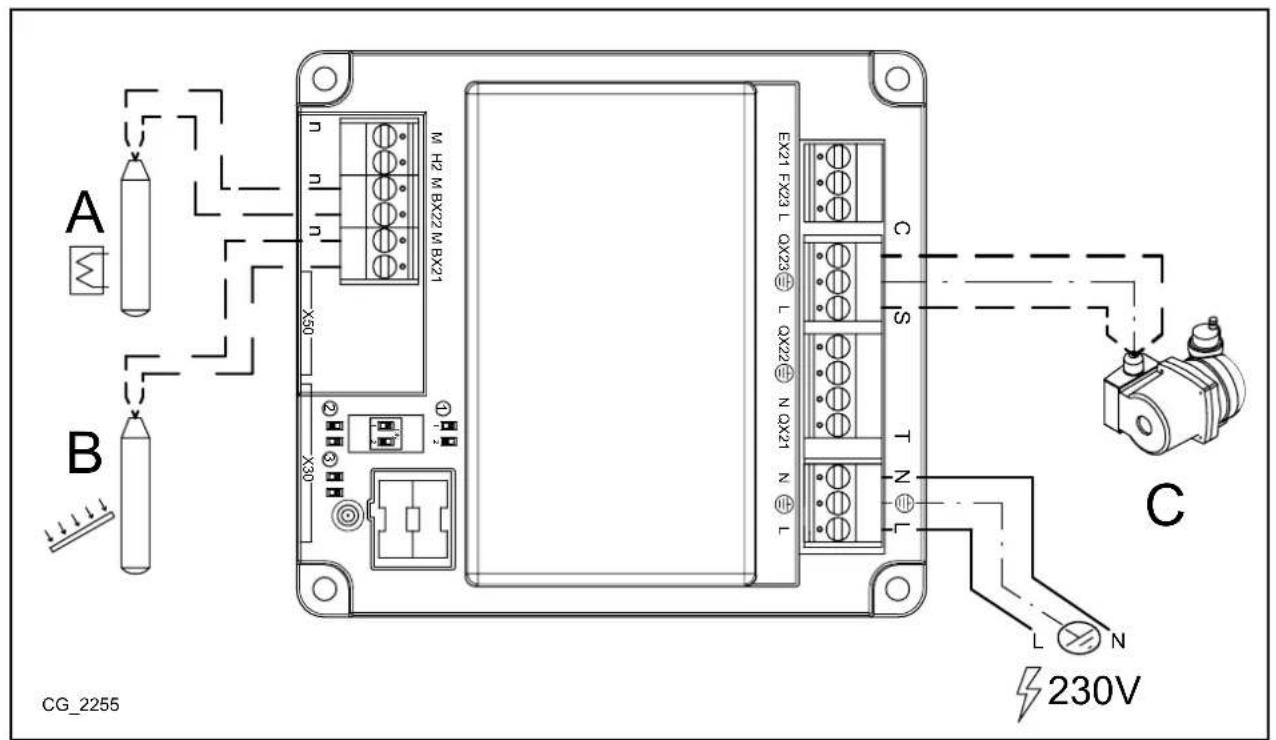

3.2.2 SOLARNY SYSTEM TUV

A	SONDA ZÁSOBNIKA (DODAVANÁ AKO PRISLUŞENSTVO)	C	ÇERPADLO SOLÁRNEHO OKRUHU
B	SONDA PANELOV (DODAVANÁ AKO PRISLUŞENSTVO)

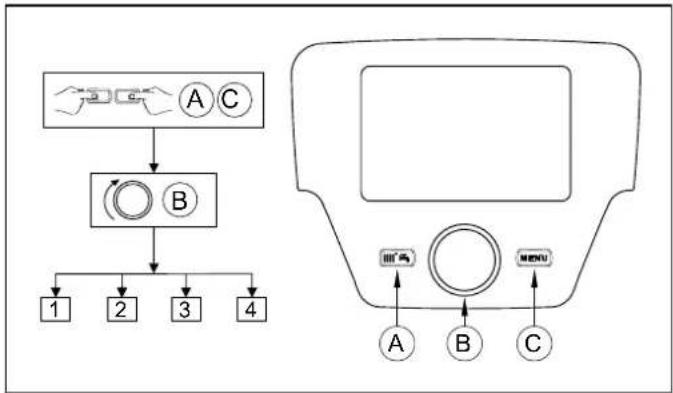

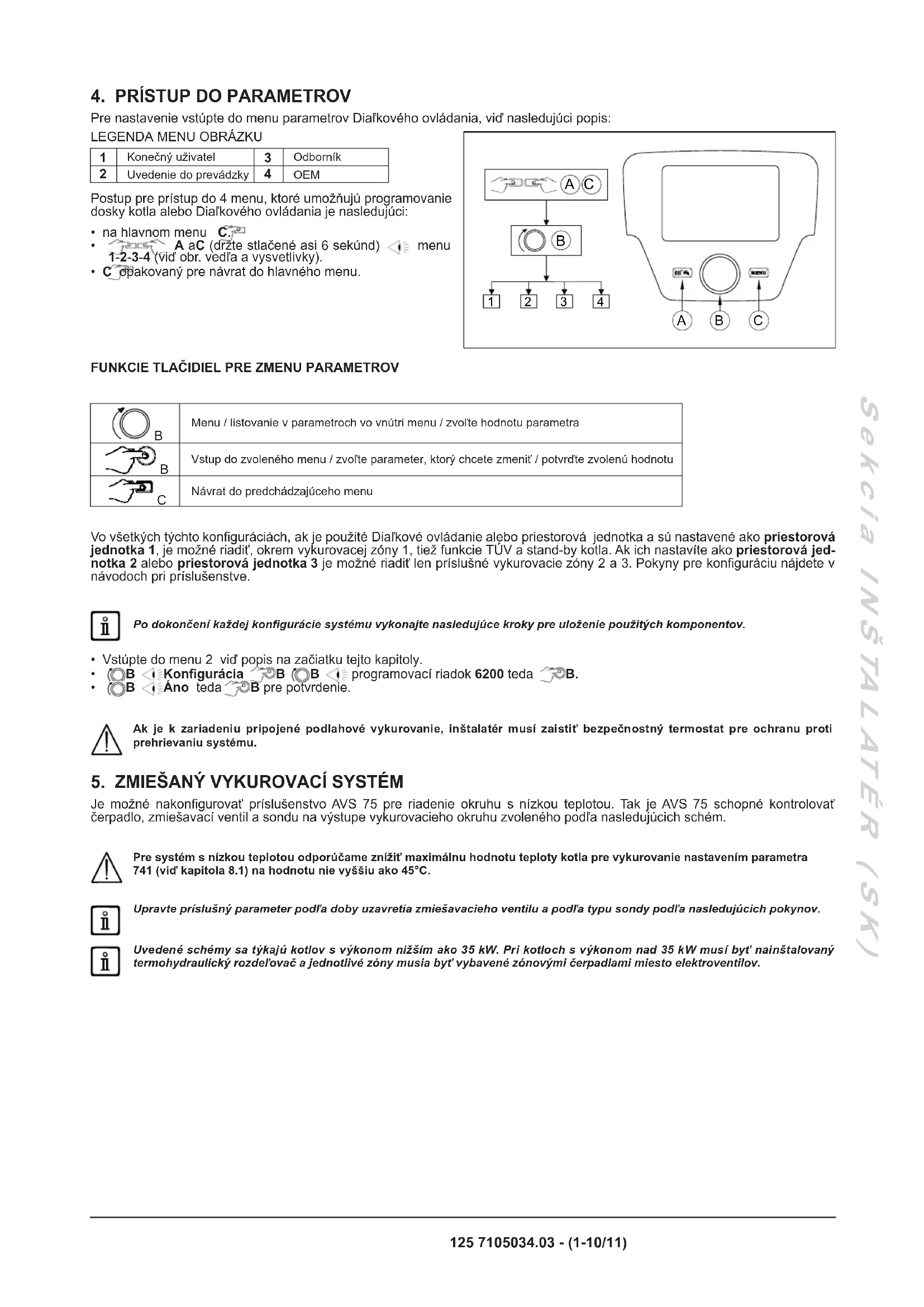

4. PRISTUP DO PARAMETROV

Pre nastavenie vstúpte do menu parametrov Dial'kového ovládania, vid nasledujúci popis:

Postup pre pristup do 4 menu, ktoré umoznju programovanie dosky kotla alebo Dialkového ovládania je nasledujúci:

• na hlavnom menu
  A aC (drzte stlacene asi 6 sekund) menu 1-2-3-4 (vid' obr. vedla a vysvetlivky).
  C opakovany pre navrat do hlavného menu.

FUNKCIE TLACIDIEL PRE ZMENU PARAMETROV

B	Menu / listovanie v parametroch vo vnútri menu / zvofte hodnotu parametra
B	Vstrup do zvoleného menu / zvofte parameter, ktorý chcete zmenit' / potvrde tze volenú hodnotu
C	Návrat do prechodázajúceho menu

Vo vsetkych tchyto konfiguraciach, ak je pouzite Dialkovoe ovladanie alebo priestorova Jednotka a su nestavene ako priestorová. jednotka 1, je mozné riadit, okrem vykurovacej zony 1, tief funkcie TUV a stand-by kotla. Ak ich nestavite ako priestorová jednotka 2 alebo priestorová jednotka 3 je mozné riadit len prislušné vykurovacie zony 2 a 3. Pokyny pre konfiguráciu najdete v nadvodoch pri prisluşenshte.

Po dokončeni kazdej konfigurácie systému vykonajte nasledujúce kroky pre uloženie použitych componentov.

Vstupte do menu 2 vid popis na zaiatku tejo kapitoly.
- B < Konfiguración B programovaci riadok 6200 teda B.
B 1 Anoteda B pre potvrdenie.

Ak je k zariadeniu pripojené podlahové vykurovanie, instalatér musi zaistit' bezpečnostny termostat pre ochranu proti prehrievaniu systému.

5. ZMIESANY VYKUROVACI SYSTÉM

Je mozné nakonfigurovat prisluosenstvo AVS 75 pre riadenie okruhu s nizkou teplotou. Tak je AVS 75 schopné kontrlovat Čerpadlo, zmiešavaci ventil a sondu na vystupe vykurovaceho okruhu zvoleného podla nasledujúcich schém.

Pre system s nizkou teplotou odporucame znižit maximlnu hodnotu teploty kotla pre vykurovanie nastavenim parametra 741 (vid' kapitola 8.1) na hodnotu nie vyšsiu ak o 45^

Upravte prislu'sny parameter podla doby uzavretiazmiešavacieho ventilu a podla typu sondy podla nasledujucichPokynov.

Uvedene schemy sa tykaju kotlov s vykonom nijsim ak 35 kW. Pri kotloch s vykonom nad 35 kW musi byt' nainstalovany termohydraulicky Rozdel'ovac a jegnotlve zony musia byt' vybavene zonovymi cerpadlami miesto elektroventilov.

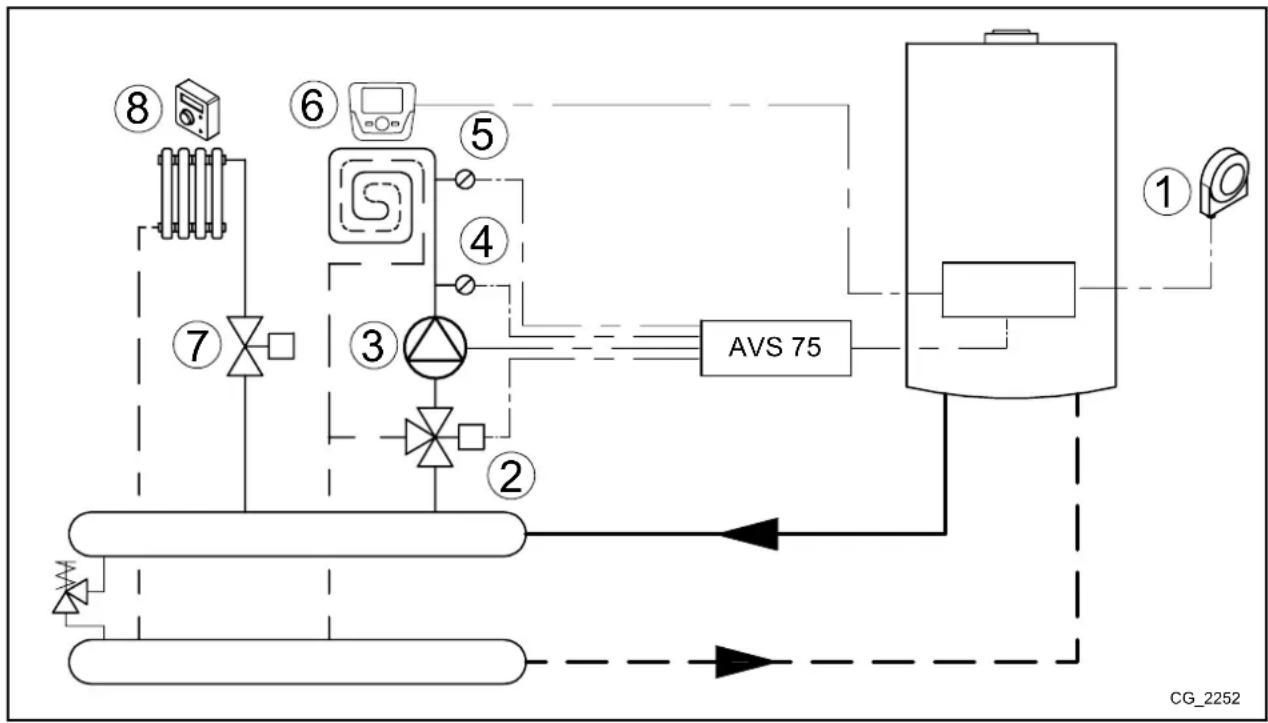

5.1 SCHEMA 1

Zona s nizkou teplotou s priestorovou Jednotkou - vykurovaci okruh (1)
Zona s vysokou teplotou s priestorovym termostatom - vykurovaci okru

1 Vonkajšia sonda - svorkovnica kotla M2 (4-5)

2 Zmiešavaci ventil zony s nizkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nizkou teplotou (QX23-N)

4 Sonda okruhu s nizkou teplotou (BX21-M)

5 Bezpečnostné termostat okruhu s nizkou teplotou (FX23-L)

6 Préstorový Jednotka - svorkovnica kotla M2 (1-2-3)

7 Elektroventil alebo Čerpadlo zony s vysokou teplotou, externé napájanie

8 Préstorový termostat zony s vysokou teplotou (pre zapojenie vid kapitola 7.1)

Pomocou ovladacieho panelu vstupe do menu 2, vid popis v kapitole 4, a vykonajte nasledujuce nastavenia:

MENU	PROGRAMOVACI RIADOK	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715 ZAP Aktivovanie vykurovacieho okruhu 2
	5977 Izbovy termostat VO2 Aktivovanie termostatu pre okruh 2 (kontakt 1-2 svorkovnice M1)
	6020 Vykurovaci okruh 1 Aktivovanie zóny s nizkou teplotou
	6024 Sledovac teploty VO Vstup EX21 aktíny aka ochrana zóny s nizkou teplotou
	6046 Blokovanie zdroja tepla Vstup H2 aktíny aka priestorový termostat zóny s nizkou teplotou
VYKUROVACI OKRUH 1	742	---	Aktivovanie modulovanej teploty nábehu (zóna s nizkou teplotou)
	834	Štandardne 180 s	Doba uzativorenia zmiešavacieho ventilà

Priestorová Jednotka je schopná priamo kontrolovat zónu s nízkou teplotou podla požadovanej teploty v miestnosti. Ak sa na di-spleji pri otočeni ovládačom B zobrazí teplota na vystupe kotla miesto teploty v miestnosti, znamné to, ze parameter 742 nebol nastavený správné.

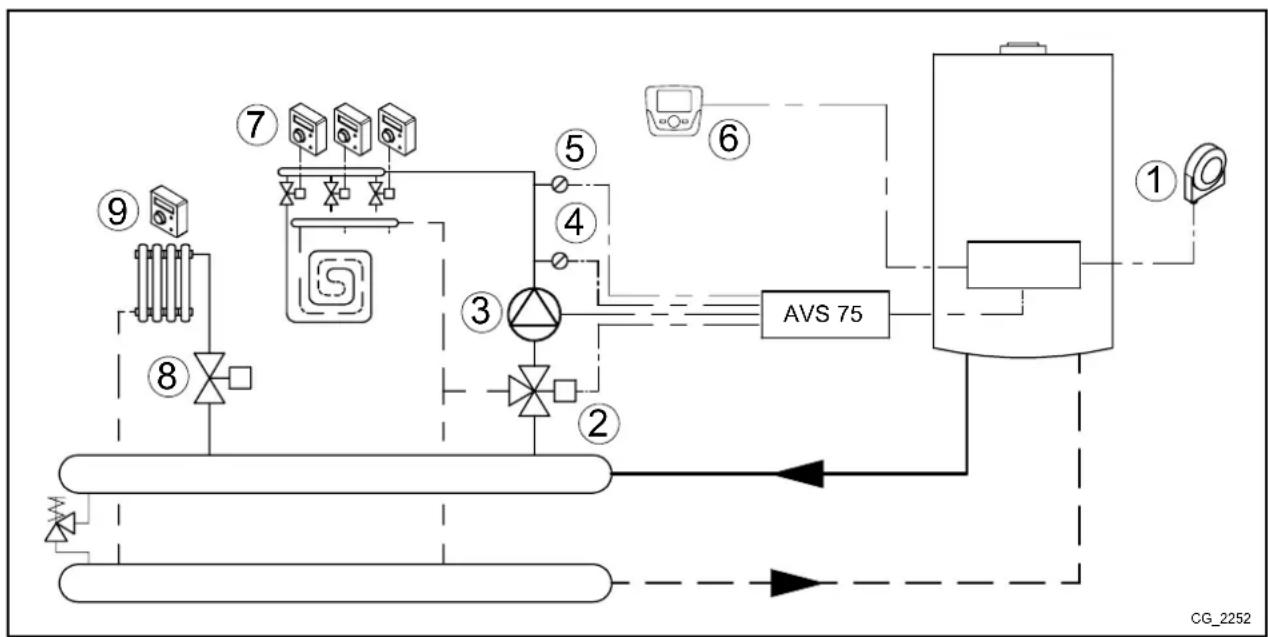

5.2 SCHEMA 2

Viac zons nizkou teplotou s priestorovym termostatom a spolochnou priestorovou Jednotkou - vykurovacj okruh (1) Zona s vysokou teplotou s priestorovym termostatom - vykurovacj okruh (2)

1 Vónkajšia sonda - svorkovnica kotla M2 (4-5)

2 Zmiešavaci ventil zony s nizkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nizkou teplotou (QX23-N)

4 Sonda okruhu s nizkou teplotou (BX21-M)

5 Bezpečnostné termostat okruhu s nizkou teplotou (FX23-L)

6 Priestorový Jednotka - svorkovnica kotla M2 (1-2-3)

7 Vstup priestorového termostatu zony s nizkou teplotou (H2-M - zapojenie vid kapitola 7.4)

8 Elektroventil alebo Čerpadlo zony s vysokou teplotou, externé napájanie

9 Priestorový termostat zony s vysokou teplotou (zapojenie vid kapitola 7.1)

Pomocou ovladacieho panelu vstupe do menu 2, vid popis v kapitole 4, a vykonajte nasledujuce nastavenia:

MENU	PROGRAMOVACI RIADOK	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715 ZAP Aktivovanie vykurovacieho okruh 2
	5977 Izbovy termostat VO2 Aktivovanie termostatu pre okruh 2 (kontakt 1-2 svorkovnice M1)
	6020 Vykuovací okruh 1 Aktivovanie zony s nizkou teplotou
	6024 Sledovačteploty VO Vstup EX21 aktivny ako ochrana zony s nizkou teplotou
	6046	Izbovy termostat VO1	Vstup H2 aktivny ako priestorový termostat zony s nizkou teplotou
VYKUROVACI OKRUH 1	710	35°C	Teplota vo vykurovanej miestnosti (zony s nizkou teplotou)
	834	Štandardne 180 s	Doba uzativorenia zmiešavacieho ventilà

Nastavenim teploty komfort na maximalu hodnotu (35^) je zarucená správnva prevadzka zón s nizkou teplotou. Priestorová jestnotka tak nezablokuje požiadavku na teplo od jestnotlivych priestorovych termostatov, ktoré riadi podzony.

Pomocou ovladacieho panela vstupe do menu 2, vid popis v kapitole 4, a vykonajte nasledujuce nastavenia:

MENU	PROGRAMOVACI RIADOK	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715 ZAP Aktivovanie vykurovacieho okruh 2
	5977 Izbov y termostat VO2 Aktivovanie termostat pre okruh 2 (kontakt 1-2 svorkovnice M1)
	6020 Vykurovací okruh 1 Aktivovanie zóny s nizkou teplatou
	6024 Sledovac teplatoy VO Vstup EX21 aktivny aka ochrana zóny s nizkou teplatou
	6046 Izbov y termostat VO1 Vstup H2 aktivny aka priestorovy termostat zóny s nizkou teplatou
VYKUROVACI OKRUH 1	834	Štandardne 180 s	Doba uzativorenia zmiešavacieho ventilà

6. ZONOVY SYSTEM VYKUROVANIA

Ak nie je nutné riadit zmiešavané systémy, je moźné použit prislušenstvo AVS75 pre riadenie Čerpaniel/zónovych elektroventilov, vid nasledujuci popis:

Aby nedochádzalo k Častému zapnutiu a vypnutiu, odporúçame zvyšit minimálnu hodnotu teploty kotla pre vykurovanie nastavenim parametrov740, 1040 a 1340 (vid' kapitola 8.1) na hodnotu ne nižšiu ak 45°C.

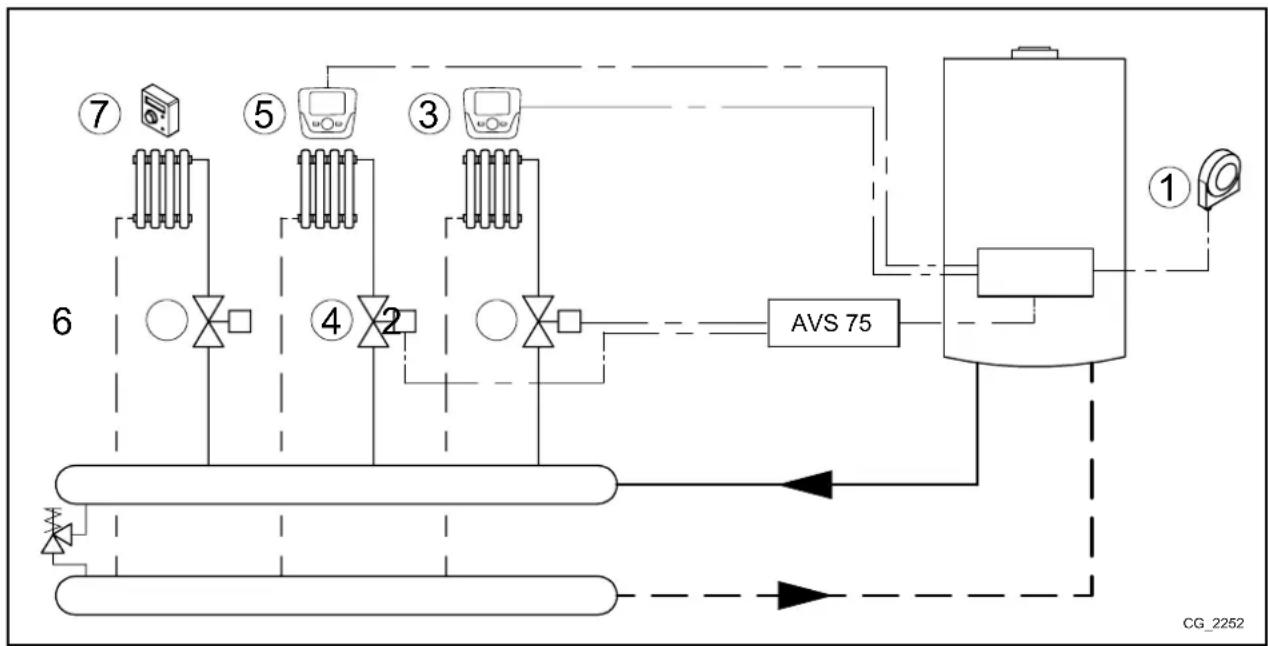

6.1 SCHEMA 4

Dve zony s priestorovou Jednotkou vykurovacich okruhov (1 a 2) a 1 zona s priestorovym termostatom vykurovacieho okruhu (3).

1	Vonkajšia sonda - svorkovnica kotla M2 (4-5)	5	Priestorová Jednotka okruhu 2 - svorkovnica kotla M2 (1-2-3)
2	Elektroventil alebo Čerpadlo zóny okruhu 1 (QX21-N)*	6	Elektroventil alebo Čerpadlo zóny okruhu 3, externé napájanie
3	Priestorová Jednotka okruhu 1 - svorkovnica kotla M2 (1-2-3)	7	Priestorový termostat okruhu 3 (zapojenie vid' kapitola 7.1)
4	Elektroventil alebo Čerpadlo zóny okruhu 2 (QX22-N)*

• Príslušenstvo AVS 75 nie je schopné riadit priamo elektròventil s 3 vodičmi. Potom je teda potrebné použit reliće.

Priestorové Jednotky 3 a 5 su prepojené paralene.

Priestorové jestnotky mozu priamo riadit prislušné zony podla požadovanej teploty v miestnostiiach. Pomocou ovladacieho panela vstúpte do menu 2, vid popis v kapitole 4, a vykonajte nasledujúce nastavenia:

MENU	PROGRAMOVACI RIADOK	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715	ZAP	Aktivovanie vykurovacieho okruhu 2
	5721	ZAP	Aktivovanie vykurovacieho okruhu 3
	5977	Izbový termostat VO3	Aktivovanie termostatu pre okruh 3 (kontakt 1-2 svorkovnice M1)
	6020	Multifunkčný	-
	6030	Čerpadlo vyk. okruhu 1 Q2	Kontrola Čerpadla/elektroventila okruhu 1
	6031	Čerpadlo VO2 Q6	Kontrola Čerpadla/elektroventila okruhu 2
VYKUROVACI OKRUH 1	742	---	Aktivovanie modulovanej teploty nábehu (vykurovací okruh 1)
VYKUROVACI OKRUH 2	1042	---	Aktivovanie modulovanej teploty nábehu (vykurovací okruh 2)

Priestorové Jednotky su schopné priamo ovladat príslušné zony podla požadovanej teplty v miestnosti. Ak sa pri otočenovládačom B na displeji zobrazi teplota na vystupe z kotla miesto tepluty v miestnosti, znaměna to, ze parametre 742, 1042 a 1034 neboli nastavené správné.

6.2 SCHEMA 5

Priestorové jegnotky možu priamo riadit príslusné zony podla požadovanej teploy v miestnostiich. Pomocou ovladacieho panela vstúpte do menu 2, vid popis v kapitole 4, a vykonajte nasledujúce nastavenia:

Priestorové Jednotky su schopné priamo riadit prislušné zony podla požadovanej teploy v miestnostiach. Ak sa na displeji pri otočeni ovládačom B zobrazi teplota na vystupe kotla miesto teploy v miestnosti, znamená to, ze parametre 742, 1042nebo 1342nie su nastavené správne.

7. ELEKTRICKÉ ZAPOJENIE PRIESTOROVÉHO TERMOSTATU

Zapojte priestorové termostaty paralelne do vonkajsej elektrickej siete (230V), ktoré budu napájat zónovy ventil, zapojte kon-takty mikrospinačov paralelne ku svorkám H2-M na AVS75.

8. SOLÁRNY SYSTÉM TÜV

S tymto nakconfigurovanim je prisluensstvo AVS 75 schopne riadit' cerpadlo solarneho okruhu, sondu kolektora a sondu zasobnika (tykajuce sa solarneho okruhu) podfa nasledujucej schemy:

Pomocou Dialkového ovládania vstúpte do menu 2, vid popis v kapitole 4, a vykonajte nasledujúce nastavenie:

MENU	PROGRAMOVACÍ RIADOK	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	6020	Solámy ohrev TÜV	Aktivovanie funkcie solár

Nasleduje zoznam parametrov.Ak su pouzite vakuové solárne kolektory, aktivujte funkciu špecifickej ochrany (parametre 3830, 3831):

MENU	PROGRAMOVACI RIADOK	NASTAVENIA Z VYROBY	POPIS
KONFIGURÁCIA	3810	Štandardne 8°C	Teplnéva differencia ZAP soláru
	3811	Štandardne 4°C	Teplnéva differencia VYP soláru
	3850	Štandardne “----”	Teplota, nad ktorou beží Čerpadlo solárneho kolektoru (ibaPokial'ne je dosiahnutá max. teplota zásobníka)

Vstup do menu 3

(kapitola 5.2)

SOLÁR	3830	Standardne “---”	Maximálna doba zablokovania Čerpadla soláru, pokial je dosiahnutá maximálna teplota kolektora (parameter 3850) behom minimálnej doby chodu Čerpadla (parameter 3831)
	3831	Standardne 30s	Minimálna doba chodu Čerpadla kolektora

Ak sa zobrazi na displeji symbol namena to, ze cerpadlo solarneho systemu je v prevadzke pre ohrevzasobnika.

9. NASTAVENIE PARAMETROV

9.1 SYSTEM VYKUROVANIA

Ovóladaci panel			MENU VYKUROVACIEHO OKRUHU TO 1, 2, 3		Nastavenia z výroby	Min. Max.
CR1	CR2	CR3
700	1000	1300	Vypnuté - protizámrazová ochrana: kotol sa zapne, keř okolitá teplata klesne pod 6°CAutomatica: teplata vo vykurovanej miestnosti závisí na nastavenom Časovom pásméÁtlm: útlmová teplata vo vykurovanej miestnostiKomfort: komfortné teplata vo vykurovanej miestnosti	-	Komfort	-	-
710	1010	1310	Komfortné teplata	°C	20	Átlm	Max. comfort
712	1012	1312	Átlmová teplata	°C	16	Protizámru. ochrana	Komfort
714	1014	1314	Protizámrazová ochrana	°C	6	4	Átlm
720	1020	1320	Strmost' vykurovacej krivky	-	1,5	0,1	4
730	1030	1330	Pri automatickom režime s vonkajšou soudou prebieha automatická kontrola vykurovania (ON-OFF) podťa nastavenej (vonkajšej) teploty	°C	---	8	30
740	1040	1340	Min. Žiadaná teplata nábehu(napr. s aktivenou funkciou modulácie nábehu)	°C	25	8	Maximálna hodnota
741	1041	1341	Max. Žiadaná teplata nábehu(napr. s aktivenou funkciou modulácie nábehu)	°C	80	Minimálna hodnota	95
742	1042	1342	Žiadaná teplata nábehu priestorového termostatu( --- = aktivovanie modulácie nábehu)	°C	80	Minimálna hodnota	Maximálna hodnota
750	1050	1350	Prednost' teploty v priestore pred vonkajšou teplotu a naopak (funkcia vplyv priestoru):--- %: Čistá klimatická1..99 %: klimatická s vplyvom priestoru100 %: Čistá priestorová	%	50	1	100
760	1060	1360	Obmedzenie teploty priestoru	°C	0,5	0,5	4
809	1109	1409	Čerpadlo kotla a obehové Čerpadlo su aktívné 24h	-	Nie	-	-
834	1134	1434	Doba chodu pohonu pre nízku teplotu	s	180	30	873
850	1150	1450	Odporùčame manuálnu funkciu	-	VYP
851	1151	1451	Žiadaná teplota vysúšania	°C	25	0	95
855	1155	1455	Aktuálna Žiadaná teplota vysúšania	°C	-	-	-
856	1156	1456	Deñ v týždni behom aktivácie vysúšania	-	-	-	-

TO = Vykurovacik okruh

9.2 SYSTEM TÜV

Ovládaci panel	MENU OKRUHU TÜV		Hodnota z výroby	Min. Max.
1600	Prevádzka VYP = hodnota rovnák ako pre protizámrazovú ochranu ZAP = menovílá hodnota Eco = predohrev neaktívy	-	ZAP	-	-
1610 Menoví tá	hodnota TÜV °C 60 35 60
1612 Ütlmová	hodnota TÜV °C 35 8 60
1620	Aktivácia Časového programovania	-	24 h/Dež	-	-
1640	Prevádzka funkcie legionela: VYP Periodicky Pevný dež v týždni	-	VYP	--
1641	Počet dní medzi funkciami legionela (1...7)	-	7	-	-
1642	Dež aktivovania funkcie legionela (pondelok ..., neděl'a)	-	Pondelok	-	-
1644	Čas spustenia funkcie legionela	-	---;---	-	-
1660	Spôsob použitá cirkulačného Čerpadla TÜV	-	Uvolnenie pripravy TÜV	-	-
1663	Teplota, pri klorej sa vypne cirkulačné Čerpadlo TÜV	°C	45	8	60

9.3 OSTATNÉ PARAMETRE

OvláDACÍ panel	MENU KONFIGURÁCIE	Hodnota z výroby
5710	Aktivovanie vykurovacieho okruhu 1	ZAP
5721	Aktivovanie vykurovacieho okruhu 3	VYP
5730	Nastavenie sondy TÜV podl'ka typu kotla (prietokový alebo so zásobnikom)
5731	OvláDACÍ prvok prenasti TÜV	Rozdelovaci ventil
5970	Čidlo prenasti TÜV (prietokové modely)	-
5971	Umiestnéie kontaktu v pokoji	-
5973	Parametre pre určenie prietoku vody pri odbere TÜV	-
5974		-
5975		-
5976		-
5977	Vystup pre priestorový termostat jegného z vykurovacích okruhov	Priestorový termostat zóna 1
5978		-
6020	Multifunkčný: je možné manuálne konfigurovať vystupy a vystupy	-
6021	Vykurovacie okruhy 1, 2 alebo 3: riadi zmiešanú zónu (1,2 alebo 3 -kapitola 5)	-
6022	Regulátor teploty spiatočky: nepoužíva sa	-
	Solárny ohrev TÜV: riadi solárny systém s 2 sordami a Čerpadlom (kapitola 7)	-
	Predreg./napájacie Čerp.: nepoužíva sa	-
6024	Vystup pre bezpečnostné termostat okruhu s nízkou teplotou (modul 1)	-
6026	Vystup pre bezpečnostné termostat okruhu s nízkou teplotou (modulo 2)	-
6028	Vystup pre bezpečnostné termostat okruhu s nízkou teplotou (modulo 3)	-
6030...6038	Vid' kapitola 9	-
6040...6045	Vid' kapitola 9	-
6046...6068	Vid' kapitola 9	-
6097	Typ Čidla kolektora	Pt 1000
6200	Uloženie stavu Čidiel (kapitola 4)	-
6212	Informácia vyrobu	-
6213	Informácia vyrobu	-
6215	Informácia vyrobu	-
6217	Informácia vyrobu	-
6230	Informácia vyrobu	-
6231	Informácia vyrobu	-
6704	Aktivácia zobrazenia internej chyby	Áno
6705	Interná chyba aktuálnej poruchy	-
6706	Fáza horák, kedy došlo k poruche	-
6710	Reset relé alarmu (kapitola 9)	Nie
6800	Posledné paracha	-
6805	Vnútorná chyba poslednéchyby	-
6806	Fáza horák, pri ktokoj došlo k poslednéporuche	-
od 6810 do 6996	História poruch	-

10. DAL'SIE FUNKCIE

Okrem skor opisanych nastaveni je mozné nakonfigurovat vstupy a vystupy podla poziadaviek systemu.V nasledujucich schemach je vystup rele QX21 a sonda BX21 prisluosenstva, ale rovnako plati pre relé QX22, QX23 a sondu BX22.Vo vsetkych priapdoch je nutné nastavit prisluosenstvo aka "Multifunkne".

MENU PROGRAM	AMOVACÍ RIADOK PARAMETER	HODNOTA PRE NASTAVEN	A POPIS
KONFIGURÁCIA	6020	Funkcia rožširujúci modul 1	Multifunkné Aktivácia	funkcie soláru

10.1 CIRKULAÇNÉ CERPADLO TÜV

Ak je použitý solárny zásobník, je moźne kontrolováč cirkulacné Čerpadlo. Aktivovanie funkcie je viazané na Časové programovánie TUV. Aby nedocházzalo ku strátám pri cirkuláci, funkcia aktivujé Čerpadlo na 10 minút, nasleduje pauza 20 minút. Pomocou ovladacieho panelu vstúpte do menu 2, vid popis v kapitole 4:

MENUPROGRAMOVACI RIADOK HODNOTA POPIS
KONFIGURÁCIA	6030	Cirkulacné Čerpadlo Q4	Aktivovanie cirkulačného Čerpadla TÜV (výstup relè QX21)
	6040	Sním. T cirkulácie TÜV B39	Aktivovanie sondy cirkulácie TÜV (sonda BX21)
TEPLÁ UŽITKOVA VODA	1663	z výroby = 45°C	Hodnoty teploty TÜV, pod ktorou je Čerpadlo aktívine (hodnota cirkulácie)

10.2 SOLÁRNY SYSTÉM PRE OHREV BAZÉNA

Ohrev bazena pomocou solarnych kolektorov moze byt' realizovan'y nasledujucim sposobom.

Vykonajte nakonfigurovanie vid popis v kapitole 8. Tak je systém nakonfigurovaný pre vyuzitie solárnych panelov pre TÜV. Pomocou Dialkoveho ovládania vstúpte do menu 2, vid popis v kapitole 4:

MENU	PROGRAMOVACÍ RIADOK	HODNOTA	POPIS
KONFIGURÁCIA	5931	Snímac' teploty bazénu B13	Aktivovanie sondy bazéna (vstup sondy BX2)
	6030	Akčný Člen obv. bazéna K18	Aktivovanie Čerpadla pre vykurovanie bazéna (vystup relè QX21)
TEPLÁ ÚžITKOVÁ VODA	6046 Uvolnenie	bazéna- solár	Aktivovanie vykurovanie bazéna (napr. nadradená nezávislá regulácia)

Pouzitie kontaktu H2 je dolezite, pretoze zarucje spravne fungovanie systemu, umoznue tepelnu vymenu s bazenom, ak to ten umozni. Uistite sa teda, ze je bazen napusteny a prevadzkyschopny.

10.3 VSEOBECNÁ POZIADAVKA TEPLA

Vseobecna poziadavka tepla je poziadavka, ktora nepochadza od Jedneho z troch vykurovacich okruhov alebo z okruhu TUV. Tato poziadavka je nazvana poziadavka spotreby a sluzi pre dodavku tepla externym Jednotkam, napr. ohrev vody v bazene. Pre aktivaciu tejto funkcie je nutné vykonat' nasledujuce nakfigurovanie.Pomocou Dialkového ovladania vtúpte do menu 2, vid popis v kapitole 4:

MENU	PROGRAMOVACI RIADOK	HODNOTA POPIS
KONFIGURÁCIA	6030	Čerp. okruh spotr. VK1 Q15	Aktivovanie Čerpadla na záklate externej požiadavky 1 (vystup relè QX21)
	6046	Požiadavka spotrebiča VK1	Kontakt pre externné požiadavku 1
OKRUH SPOTREBIĆA 1	1859	Nastavenie z výroby = 70°C	Teplota nábehu vykurovania pre externné požiadavku 1

Ak je poziadavka dodávaná pomocou analogového signálu 0-10 V, je potrebné nastavit parameter 6046 ako "Richiesta utenza CR1 10V". Dalej musí byt' nastavená charakteristika signálu pomocou parametrov:

6049

Hodn. napătia 1 H2 modul 1

6050

Funkěná hodn. 1 H2 modul 1

6051

Hodn. napătia 2 H2 modul 1

6052

Funkěná hodn. 2 H2 modul 1

10.4 DALSIE KONFIGURACIE

Prehlad dalsich konfiguracci:

Rele QX21

Alarmovy vystup K10 Alarm (napr. bytovy dom)
Napájacie Čerpadlo Q14	Čerpadlo aktívine pri každej požiadavke na vykurovanie alebo vonkajšej požiadavke
Časový program 5 K13 Kontakt	riadený "časovým programom"
Požiadavka na chlad k28 Požiadavka na chlad ochladzovacieho okruhu 1
Doplěnovanie vody K34 Ventil automaticého napúšťania kotla
Vypnutie ventilatóra K38 Vonkajšia kontrola ventilatóra

Sonda BX21

E	Porucha Popis poruchy
10 Snímač vonkajšej sonyd	Vykyrovací okruh je aktivovaný bez ovládania (termostat, priestorová Jednotka alebo vonkajšia)\ nednotka) alebo poškodená vonkajšia sonda
84 Systém BSB, konflikt\ adresy	2 alebo viac priestorovych Jednotiek nakfigurovaných na rovnáký vykurovací okruh
98 Prídavný modul 1 Príslušenstvo	AVS 75 nenájdené alebo nerozpoznané
99 Prídavný modul 2 Príslušenstvo	AVS 75 nenájdené alebo nerozpoznané
373 Prídavný modul 3 Príslušenstvo	AVS 75 nenájdené alebo nerozpoznané
30 Prívodná sonda 1 Sonda zmieszavaného okruhu 1 nenájdená
32 Prívodná sonda 2 Sonda zmieszavaného okruhu 2 nenájdená
260 Prívodná sonda 3 Sonda zmieszavaného okruhu 3 nenájdená
335 BX21 Žiadna funkcia Sonda BX21 nie je nakfigurovaná
336 BX22 Žiadna funkcia Sonda BX22 nie je nakfigurovaná
324 BX rovnákě snímače 2 alebo viac sond nakfigurovaných na rovnáků funkciu
52 Sonda ACS 2 Sonda TÜV soláru nenájdená
73 Sonda kolektora 1 Sonda soláru neho kolektora nenájdená
57 Sonda okruhu ACS Sonda okruhu TÜV nenájdená
243 Sonda bazěna Sonda bazěna	nenájdená
25 Sonda kotla na biomasu	Sonda kotla na biomasu nenájdená
346 Čerpadlo kotla Q10\ nenájdené	Čerpadlo kotla na biomasu nenájdené

12. TECHNICKÉ UDAJE

Napájanie	Prevádzkové napătie	AC 230 V (±10 %)
	Frekvencia	50/60 Hz
	Maximálny príkon	4 VA
	Bezpečnost' vedenia (Napájanie a vystupy)	max. 10 AT
Kabeláž	Kábel alebo lica (skrútená alebo s dutinkou)	-
	1 vodič	0,5...2,5 mm²
	2 vodiče	0,5...1,5 mm²
Funkné údaje	Trieda softaru	A
	Druh prevádžky podla EN 60 730	1b (automatická operária)
Vstupy	Digitálny vstup H2	-
	Bezpečnostné malé napătie pre bezpotenciálové kontakty	-
	Kontakt pre malé napătie	-
	Napătie pri Rozopnutom kontakte	DC 12 V
	Napătie pri zopnutom kontakte	DC 3 mA
	Analógový vstup H2	-
	Bezpečné malé napătie	-
	Rozsaḥ	DC 0..10 V
	Vnútorný odpor	>100 kΩ
	Vstup L	AC 230 V (±10%)
	Vnútorný odpor	>100 kΩ
	Vstupy Čidiel BX21, BX22	NTC 10k
	povolené káble pripojenia (med')	-
	priemer	mm²	0,25	0,5	0,75	1,0	1,5
	maximálna dlžka	m	20	40	60	80	120
Výstupy Reléové	výstupy	-
	prudový rozsah	AC 0,02...2 (2) A
	maximálny spínací prúd	15 A per ≤1 s
	maximálny celkový prúd (pre všetky relé)	AC 6 A
	napăťový rozsah	AC 24...230 V (pre bezpotenciálové vystupy)
Rozhranie	BSB	2 vodičové zapojenia, nie je možné vymenit' polarizáciu
	Dlžka káblov základný prístroj – periférnny prístroj	max. 150 m
	celková dlžka	max. 300 m (maximálna kapacita kábla 60nF)
	Priemer kábla	0,5 mm²
Maximálny počet kotlov v kaskáde		16

INDICE
