MANUAL DE UTILIZARE 90 F Baxi

In efortul de a-si imbunatai mereu produsele, iisi rezerva dreptul de a modifica datele continute in acest document in orice moment si fara preaviz. Aceste instruciuni au doar scopul sa furnizeze clientilor informatii privitoare la produs si in nici un caz nu pot fi considerate ca un contract cu terte parti.

SEMNICATIA SIMBOLURILOR

ATENTIE

Risc de deteriorare sau de fonctionare defectuoasa a aparatului. Fiti atenti la averitzarile de pericol privitoare la eventuale daune care pot fi cauzate personelor.

PERICOL DE ELECTROCUTARE

Partielectric aflate sub tensiune, pericol de soc electric.

INFORMATII IMPORTANTE

Informati care trebuie citite cu multa atentie, in vederea asigurarii unei expoatari corecte a centralei termice.

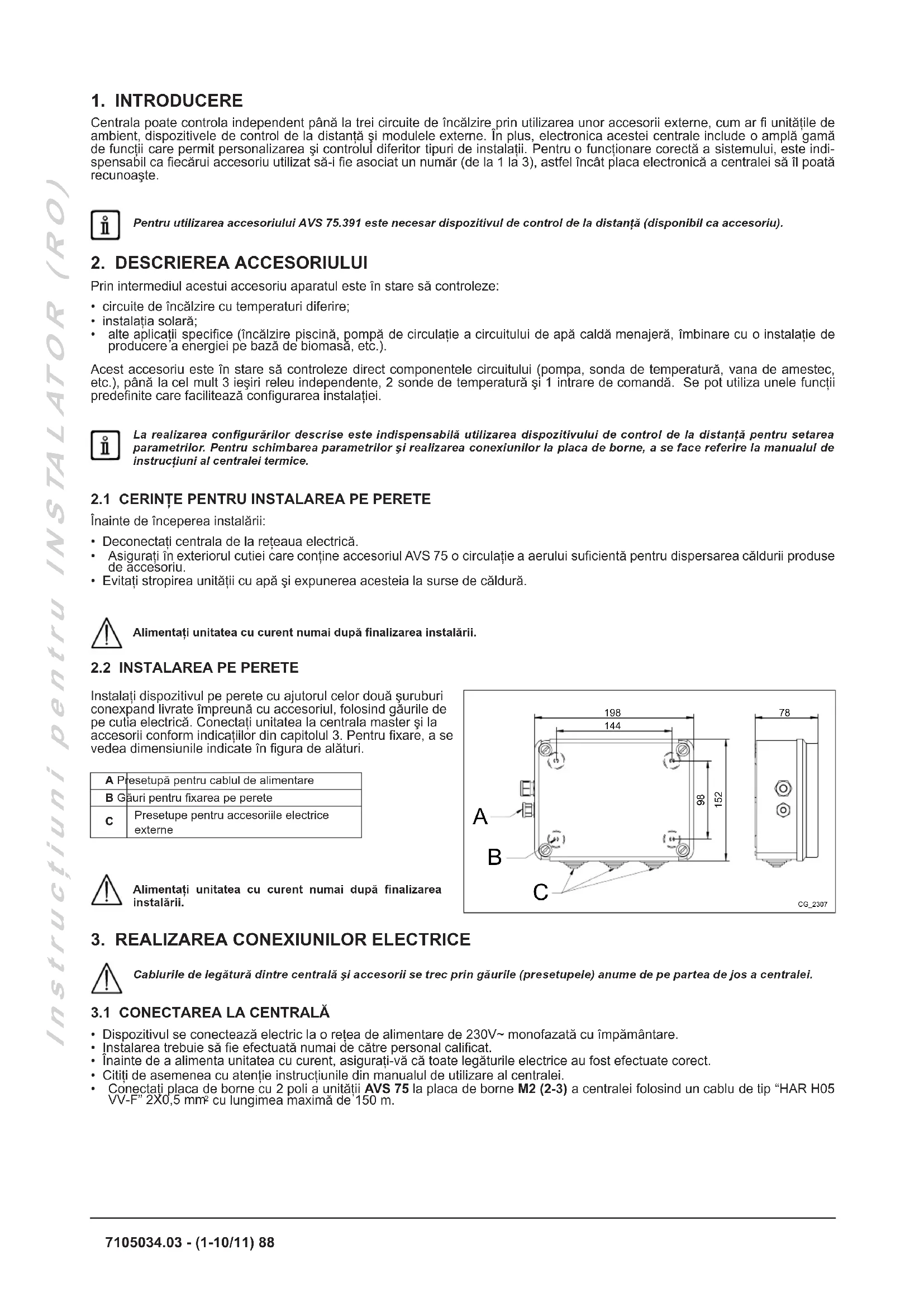

1. INTRODUcERE

Centrala poate controla independen pana la trei ciruite de incalzire,prin utilizarea unor accesorii externe, cum ar fi unitatile de ambient, dispositivele de control de la distanta si modulele externe. In plus, eectronica acestei centrale include o ampla gam a functi care permit personalizarea si controul diferitor tipuri de instalatai. Pentru o functionare corecta a systemului, este indispensabil ca ficarui accesoriu Utilitat sa-i fie asociat un numar (de la 1 la 3), astfel incat plac a electronica a centralei sa il poata recunoaste.

Pentru utilization area accessoriului AVS 75.391 este necesar dispositivul de contro de la distan (disponibil ca accessoriu).

2.DESCRIEREACCESORIULUI

Prin intermediul acestui accesori aparatul este in stare sa controze:

• circuite de l'incalzire cu temperaturi diferire;
• instalatia solară;
• alte aplicatiu specifie (inczire piscina, pompa de circulatie a circuitului de apa calda menajera, imbinare cu o instalatie de producre a energia pe baz da biomasa, etc.).

Acest accesoriu este in stare sa controze direct componentele circuitului (pompa, sonda de temperatura, vana de amestec, etc.), până la cel mult 3 iesiri releu independente, 2 sonde de temperatura ŞI 1 intrare de comanda. Se pot utilizes unele functii predefinite care faciliteazà configurarea instalataiei.

La realizarea configurarilor descrie est indispensablea utilizea dispositivului de contro de la distanenta pentru setarea parametrilor. Pentru schimbarea parametrilor si realizare conexiunilor la placu de borne, a se face referire la manualul de instructiuni al centralei termice.

2.1 CERINTE PENTRU INSTALLAREA PE PERETE

Inainte de inceperea instalarii:

• Deconnectati centrala de la reteaua electrica.
  Asigurati in exteriorul cutie care contine accesorui AVS 75 o circulaie a aerului suficienta pentru dispersarea caldurii produse de accesoriu.
• Evitati stropirea unităti cu apăși expunerea acosteia la surse de caldură.

Alimentati unitatea cu curent numai dupa finalizarea instalarii.

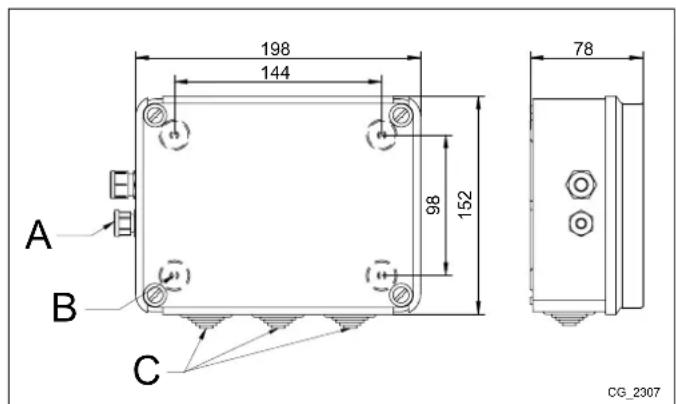

2.2 INSTALAREA PE PERETE

Instalati dispositivul pe perete cu ajutorul celor doua suruburi conexpand livrate impreună cu accesoriiul, folosind gaurile de pe cutia electrică. Conectati unitatea la centrala master si la accesorii conform indicatei din capitolul 3. Pentru fixare, a seVEDea dimensiunile indicate in figura de alaturi.

A	Presetupă pentru cablul de alimentare
B	Găuri pentru fixarea pe perete
C	Presetupe pentru accesoriile electrice externe

Allimentati unitatea cu current numai dupa finalizarea instalarii.

3. REALIZAREA CONEXIUNILOR ELECTRICE

Cablurile de legaturà dentre centralà s accesorii se trec prin gaurile (presetupele) anume de pe partea de jos a centralei.

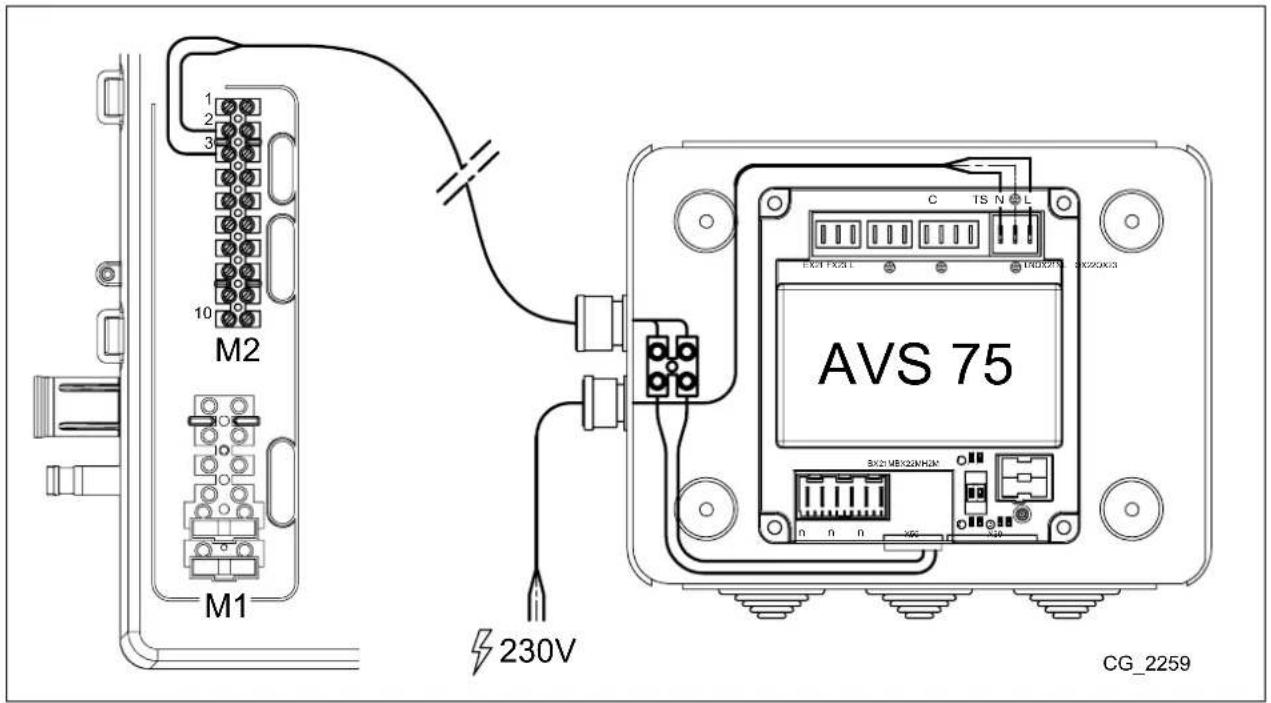

3.1 CONECTAREA LA CENTRAL

Dispozitivul se connectează electric la o retea de alimentare de 230V~ monofazata cu impamantare.
- Instalarea trebuie să fie efectuata numai de câtre personal calificat.
- Inaine de a alimenta unitatea cu current, asigurati-va cata toate legaturile elecrice au fost efectuate corect.
- Citiţi de asemenea cu atentie instruktunile din manualul de utilizare al centralei.
Conectati plac de borne cu 2 poli a unita 75 la plac de borne M2 (2-3) a centralei folosind un cablu de tip "HAR H05 VV-F" 2X0,5 mm² cu lungimea maxima de'150 m.

3.2 CONECTAREA ACCESORIILOR EXTERNE

Pentru a realiza legata uretica dintre accesorul AVS 75 si accesorile externe procedati conform indicatior de mai jos (utilizati cabluri de tip "HAR H05 VV-F" cu seciunea de 1 mm2):

CIRCUIT DE AMESTEC (vezi schem de la cap. 3.2.1)
Conectati pompa zonei de amestec la conectorul QX23 al AVS 75.
- Conectati sonda de tur a zonei de amestec la conectorul BX21 al AVS 75 (QAD 36 inclusa in dotare).
- Conectati vana de amestec la conectorul QX22-QX21
- Conectati termostatul de ambient la conectorul H2 al AVS 75.
- Conectaţi termostatul de siguranta la conectorul FX23.

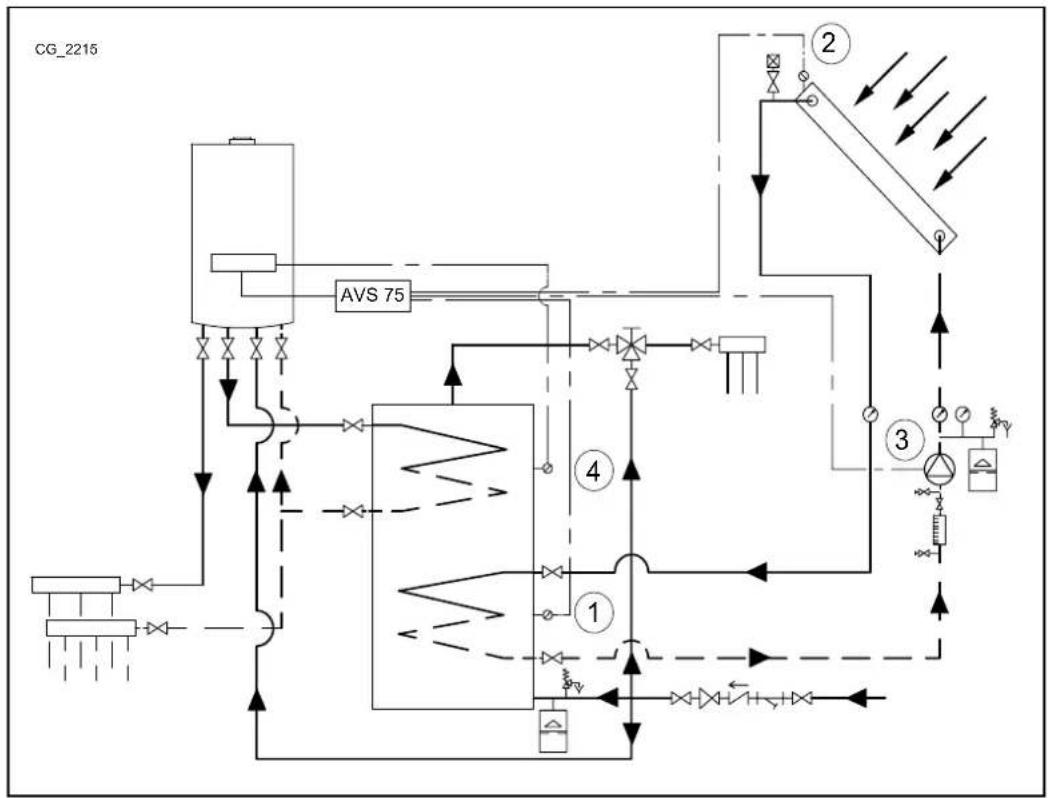

INSTALATIE SOLARÄ DE PREPARARE A APEI CALDE MENAJERE (vezi schem de la cap. 3.2.2)

• Conectati pompa instalatiei solare la conectorul QX23 al AVS 75.
• Conectati sonda boilerului instalatiei solare la conectorul BX22 al AVS 75.
• Conectati sonda panourilor solare la conectorul BX21 al AVS 75.

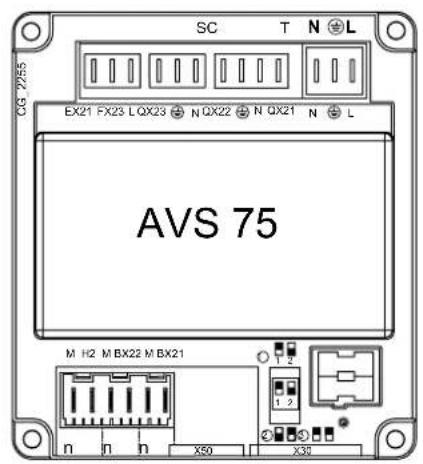

LEGENDÀ CONEXIUNI
NΦL (L-N)	Alimentare AVS 75
X50	Conector pentru realizarea legăturii+dentre placcelectronica SIEMENSși accesoriul AVS 75
X30	Conector pentru realizarea legăturii printr-un cabluflat la un alt accesoriu
T (QX21ΦN)	leșire releu 230V programabilită
T (QX22ΦN)	leșire releu 230V programabilită
S (QX23ΦN)	leșire releu 230V programabilită
C (EX21-FX23-L)	Conectare termostat de siguranta (numai pentruzonele de amestec)
n (H2-M)	Intrare digitală 12VDC sau analocică 0-10VDCprogramabilită
n (BX21-M)	Intrare sonda NTC 10K / Pt1000 programabilită
n (BX22-M)	Intrare sonda NTC 10K / Pt1000 programabilită

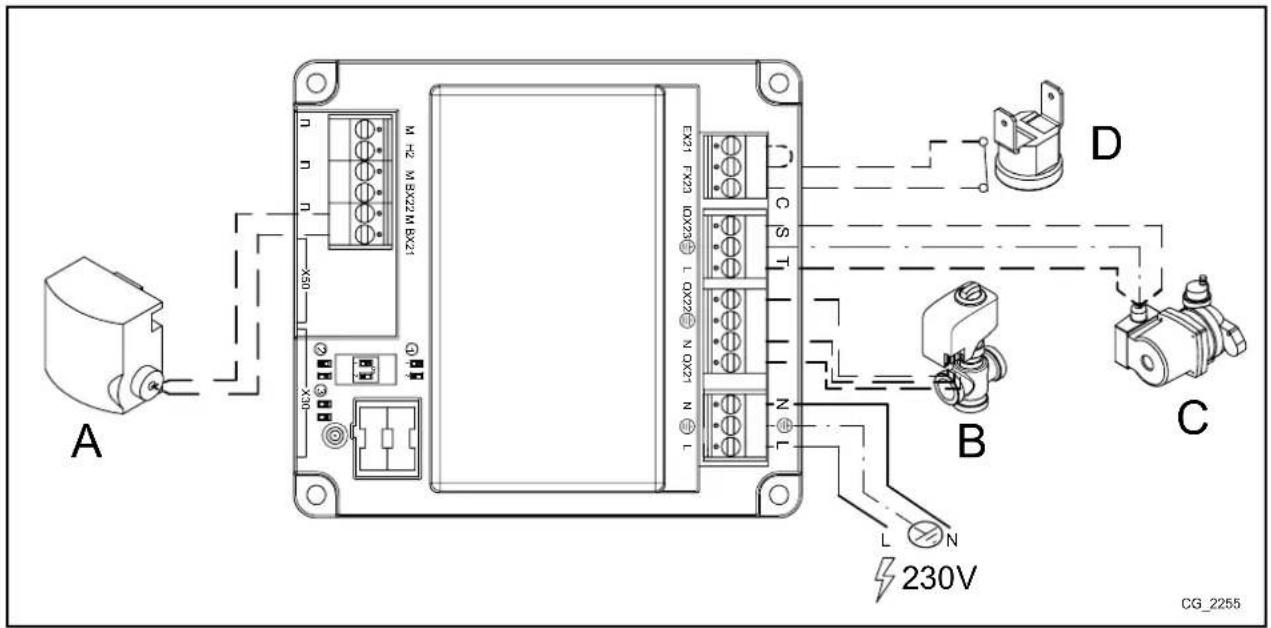

3.2.1 CIRCUIT DE AMESTEC

A SONGDA DE TUR QAD36 C POMPÁ ZONÁ DE AMESTEC
B VÁNA DE AMESTEC D TERMOSTAT DE SIGURANÇA

In cazul zonei de amestec, conecta termostatul de siguranta inre bornele "FX23 - L" si scurtcircuitati cu un jumper bornele "EX21 - FX23". In acest fel pompa de circuit conectata la releul "QX23" este legata inferior in series la termostatul de siguranta. In cazul in care este necessar sa folosi iesirea releu "QX23" pentru functii diferite de cele prevazute pentru zona de amestec, scurtcircuitati cu un jumper bornele "FX23 - L".

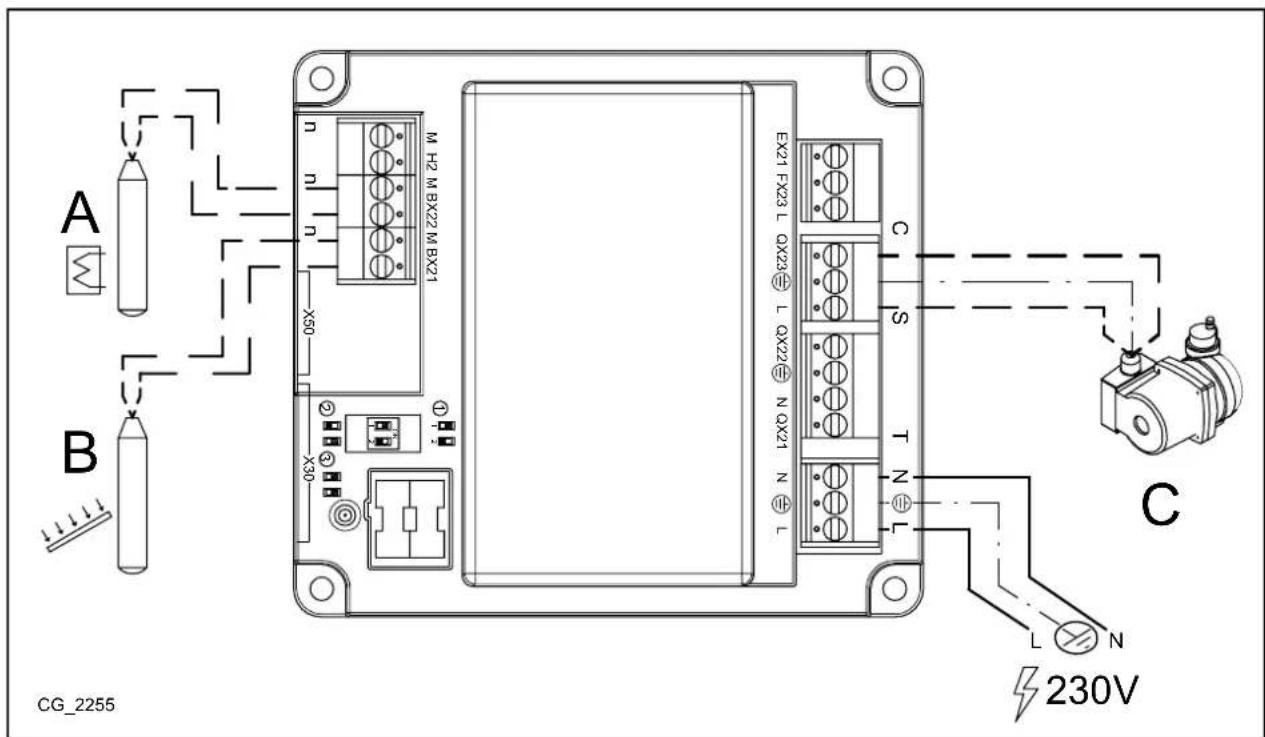

3.2.2 INSTALLATIE SOLARÄ DE PREPARARE A APEI CALDE MENAJERE

A	SONDA BOILER (LIVRATA CA ACCESORIU)	C	POMPÁ CIRCUIT SOLAR
B SONDA PANOURI (LIVRATA CA ACCESORIU)

4. ACCESAREA PARAMETRILOR

Pentru a efectua setarile, intrati in meniul parametri al dispositivului de control de la distanla, asa cum se arata in continuare:

La finalizarea configurarii instalatiei, efectuati procedura de mai jos care permite memorare componentelor utilizeze pe placac electronica a cazanulul.

• Accesati meniul 2 conform instructiunilor de la inceputul acestui capitol.
• B < Configurare B B linia de program 6200, apoB.
  B O Da, apoi B pentru confirmare.

Dacă aparatul este connectat la o instalataie de incalzire prin pardoseală, se va prevedea, prin grija instalatorului, un termostat de protectie care să asigure protejarea instalataiei impotrivă supratemperaturilor.

5. INSTALLATIE DE INCALZIRE MIXTA

Accesoril AVS 75 poate fi configurat pentru controlul unui circuit de joasa temperatura. In acest caz AVS 75 este in stare sa controze pompa, vana de amestec si sonda de tur a circuitului de incalzire selectat conform schemelar aratate in continuare.

Pentru o instalatae de joasa temperatura, se recomanda sa micsorati setpoint-ul maxim al temperaturii centralei in modul Incalzire, setand parametrul 741 (vezi capitolul 8.1) la o valoare nu mai mare de 45^ .

Modificati parametrul referitor la timpul de incidere al vanei de amestec in functie de modelul utilizat, conform instruciunilor din continuare.

Scheme indicate mai jos se refera la centralele cu puterea mai mica de 35 kW. In cazul centraleor cu puterea mai mare de 35 kW, in aval de acestea se monteazun separator hidraulic, lar zonele se echipeazcu pompe de zona care lnlocuiesc electrovalva.

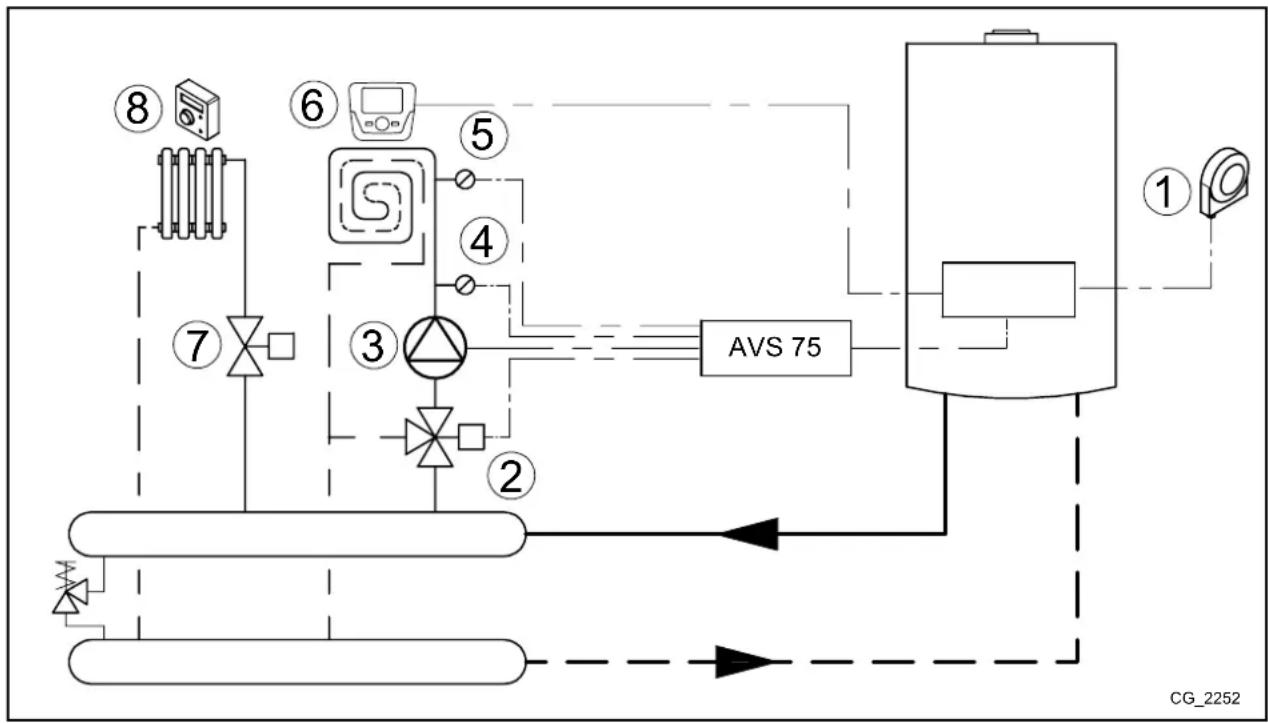

5.1 SCHEMA 1

Zona de joasa temperatura cu unitate de ambient - circuit de incalzire (1)
Zona de inaltata temperatura cu termostat de ambient - circuit de incalzire (2)

1 S	Sondá externă - placă de borne M2 (4-5) a centralei
2	Vană de amestec zoneă de joasă temperatură (QX21-N-QX22)
3 P	Pompă circuit de joasă temperatură (QX23-N)
4 S	Sondá circuit de joasă temperatură (BX21-M)
5	Termostat de siguranta circuit de joasă temperatură (FX23-L)
6 U	Unitate de ambient - placă de borne M2 (1-2-3) a centralei
7 E	Ectrovalvă sau pompă de zoneă de inaltă temperatură, alimentataă din exterior
8 T	Termostat de ambient zoneă de inaltă temperatură (pentru connectare, vezi capitolul 7.1)

Utilizand panoul de control intrati n meniul 2, conform indicaitilor de la capitolul 4, si efectuata urmatoarele setari:

MENIU	LINIE DE PROGRAM	VALOARE DE SETAT DESCRIERE
CONFIGURARE	5715 On Activare circuit de ℃ncãlzire 2
	5977	Termostat amb. CR2	Activare termostat pentru circuitul 2 (contact 1-2 placă de borne M1)
	6020 Circuit de ℃ncãlzire 1 Activare zonea de joasã temperaturã
	6024	Termost. siguranta CR	Intrare EX21 activata ca protectie a zonei de joasã temperaturã
	6046	Bloc. prod. caldurã	Intrare H2 activata ca protectie a zonei de joasã temperaturã
CIRCUIT DE ℃NCÄLZIRE 1	742	---	Activare a temperaturii de tur modulante (zona de joasã temperaturã)
	834	Default 180 s	Temp de ℌinchidere a vanei de amestec

Unitatea de ambient est in stare sa controze direct zona de joasa temperatura in functie de temperatura care se dorente a se avea in incapere. Daca, atunci cand rotiti butonul rotativ B, pe display este afisata temperatura din turul centralei si nu cea a ambientului, inseamna ca parametrul 742 nu a fost setat corect.

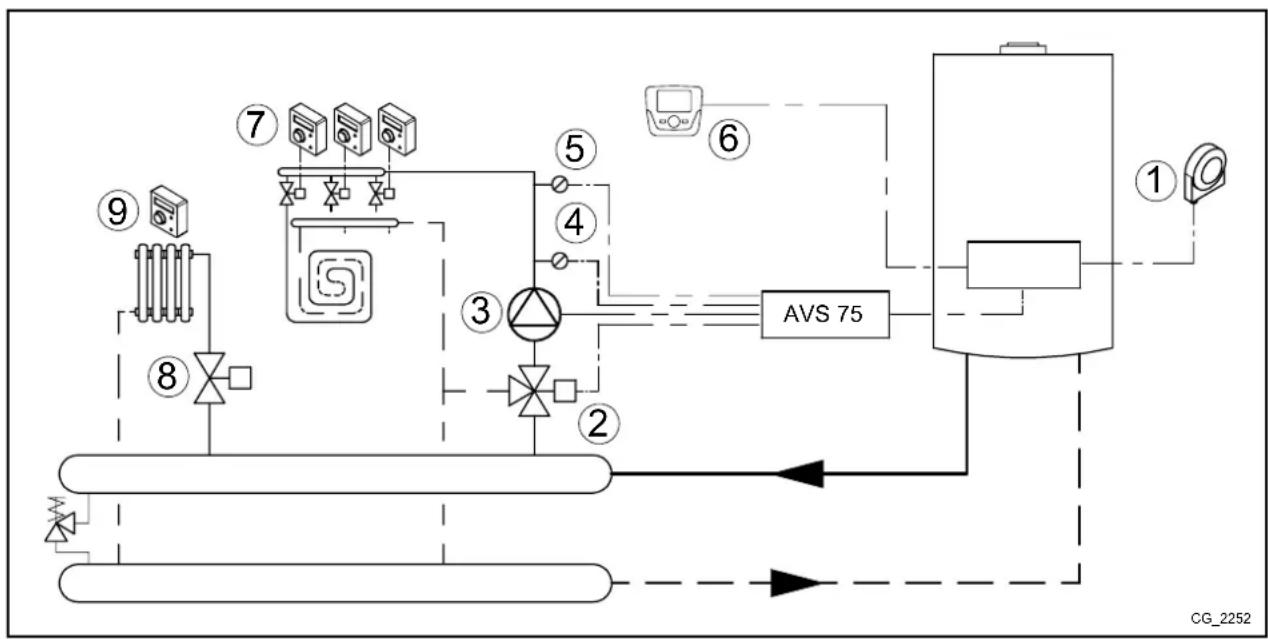

5.2 SCHEMA 2

Mai multe zone de joasa temperatura cu termostat de ambient si unitate de ambient comuna - circuit de incalzire (1) Zona de inaltata temperatura cu termostat de ambient - circuit de incalzire (2)

1 Sondă externă - placă de borne M2 (4-5) a centralei
2	Vană de amestec zoneă de joasă temperatură (QX21-N-QX22)
3 Pompă circuit de joasă temperatură (QX23-N)
4 Sondă circuit de joasă temperatură (BX21-M)
5	Termostat de siguranta circuit de joasă temperatură (FX23-L)
6 Unitate de ambient - placă de borne M2 (1-2-3) a centralei
7	Intrare termostat de ambient zoneă de joasă temperatură (H2-M - pentru conectare, vezi capitulul 7.4)
8 Electrovalvă sau pompă de zoneă de inaltă temperatură, alimentatață din exterior
9 Termostat de ambient zoneă de inaltă temperatură (pentru conectare, vezi capitulul 7.1)

Utilizand panoul de control intrati n meniu 2, conform indicaitiIor de la capitolul 4, si efectuata urmaToarele setari:

MENIU	LINIE DE PROGRAM	VALOARE DE SETAT DESCRIERE
CONFIGURARE	5715 On Activare circuit de Ⅎncãlzire 2
	5977	Termostat amb. CR2 Activare termostat pentru circuitul 2 (contact 1-2 placă de borne M1)
	6020 Circuit de Ⅎncãlzire 1 Activare zonea de joasã temperaturã
	6024	Termost. siguranta CR Intrare EX21 activata ca protectie a zonei de joasã temperaturã
	6046	Termostat de ambient CR1 Intrare H2 activata ca termostat de ambient al zonei de joasã temperaturã
CIRCUIT DE ℲncãlZIRE 1	710	35°C Setpoint al Ⅎncãperii care urmează să fie Ⅎncãlzità (zone de joasã temperaturã)
	834	Default 180 s Timp de Ⅎinchidere a vanei de amestec

Setarea temperaturi confont la valoarea maxima (35^) garanteaz o functionare corecta a zonelor de joasa temperatura. In.
acent fel, unitatea de ambient nu blocheaz cererea de caldur a diverselor termoste care controeza subzonele respective.

In acest caz, unitatea de ambient are functia de control al instalatiei de joasa temperatura, dar nu poate fi utilizata pentru controlul temperaturii dintr-o anumita incapere. La rotirea butonului rotativ B pe display se afiseaz temperatura de tur a centralei. Circuitul de incalzire functioneaza cu temperatura de tur fixa.

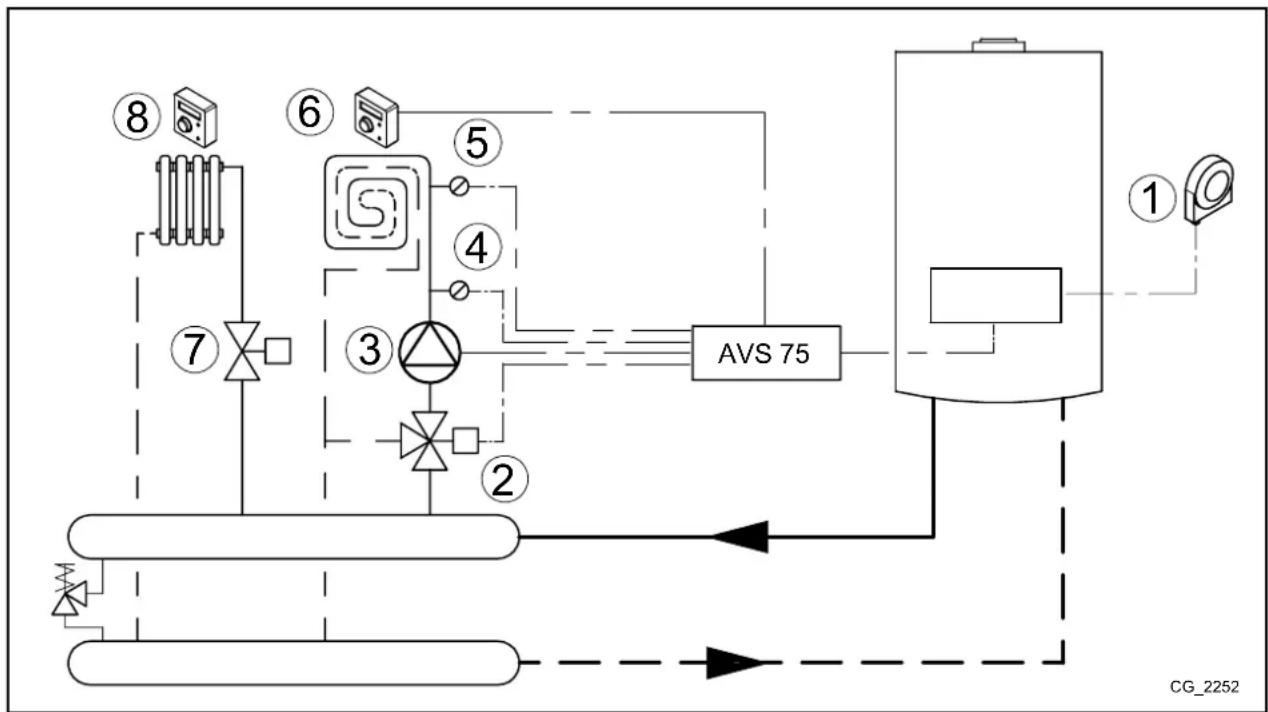

5.3 SCHEMA 3

Zone de joasa temperatura - circuit de incalzire (1) si de inalta temperatura - circuit de incalzire (2) cu termostat de ambient

1 S	Sondă externă - placă de borne M2 (4-5) a centralei
2	Vană de amestec zoneă de joasă temperatură (QX21-N-QX22)
3 P	Pompă circuit de joasă temperatură (QX23-N)
4 S	Sondă circuit de joasă temperatură (BX21-M)
5	Termostat de siguranta circuit de joasă temperatură (FX23-L)
6 In	Intrare termostat de ambient zoneă de joasă temperatură (H2-M)
7 E	Electrovalvă Sau pompă de zoneă de inaltă temperatură, alimentata din exterior
8 T	Termostat de ambient zoneă de inaltă temperatură (pentru connectare, vezi capitolul 7.1)

Utilizand panoul de control intrati in meniu 2, conform indicaitior de la capitolul 4, si efectuata urmatoarele setari:

MENIU	LINIE DE PROGRAM	VALOARE DE SETAT DESCRIERE
CONFIGURARE	5715 On Activare circuit de ℈incãzire 2
	5977	Termostat amb. CR2 Activare termostat pentru circuitul 2 (contact 1-2 placă de borne M1)
	6020 Circuit de ℈incãzire 1 Activare zonea de joasã temperaturã
	6024 Termost. siguranta CR Intrare EX21 activata ca proteție a zonei de joasã temperaturã
	6046	Termostat de ambient CR1 Intrare H2 activata ca termostat de ambient al zonei de joasã temperaturã
CIRCUIT DE ℈NCÁLZIRE 1	834	Default 180 s Timp de ℈inchidere a vanei de amestec

6. INSTALLATIE DE INCALZIRE CU MAI MULTZE ZONE

In cazul in care nu este necessar controlul unor instalati de amestec, accesoriul AVS 75 poate fi folosit pentru controlul pompelor/ electrovalvelor de zona, dupa cum se arata in continuare.

In scopul evitarii pornilor/opririlorecvente, se recomanda sa mariti setpoint-ul minim al temperaturii centralei in modul Incalzire, setand parametrii 740, 1040 si 1340 (vezi capitolul 8.1) la o valoare nu mai mica de 45^

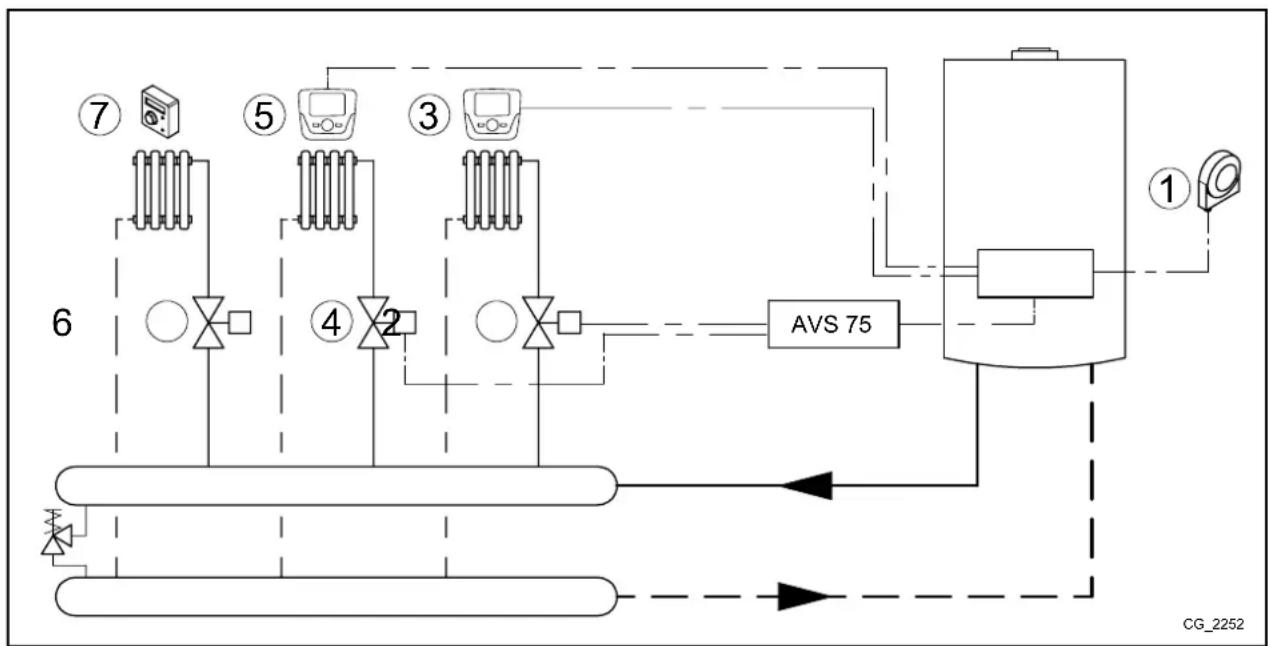

6.1 SCHEMA 4

Doua zone cu unitate de ambient - circuite de incalzire (1 s 2) si o zona cu termostat de ambient - circuit de incalzire (3)

1	Sondă externă - placă de borne M2 (4-5) a centralei	5	Unitate de ambient circuit 2 - placă de borne M2 (1-2-3) a centralei
2	Electrovalvă sau pompă de zonea circuit 1 (QX21-N)*	6	Electrovalvă sau pompă de zonea circuit 3, alimentataă din exterior
3	Unitate de ambient circuit 1 - placă de borne M2 (1-2-3) a centralei	7	Termostat de ambient circuit 3 (pentru conectare, vezi capitolul 7.1)
4	Electrovalvă sau pompă de zonea circuit 2 (QX22-N)*

* AccesoriuL AVS 75 nu este in stare să controze direct o electrovalva cu 3 fire. Pentru acest scop este necesar un releu cu contact de schimb.

Unităile de ambient pot să controze direct zonele respective in functie de temperatura care se doestre a se avea in incâpere. Utilizand panoul de control intrăți in meniu 2, conform indicatorul de la capitolul 4,și efectuți urmâtoarele setârî:

MENIU	LINIE DE PROGRAM	VALOARE DE SETAT	DESCRIERE
CONFIGURE	5715	On	Activare circuit de ₹ncãlzire 2
	5721	On	Activare circuit de ₹ncãlzire 3
	5977	Termostat de ambient CR3	Activare termostat pentru circuitul 3 (contact 1-2 placă de borne M1)
	6020	Multifunctional	-
	6030	Pompă circuit de ₹ncãlzire Q2	Control pompă/electrovalvă a circuitului 1
	6031	Pompă CR2 Q6	Control pompă/electrovalvă a circuitului 2
CIRCUIT DE ₹NCÂLZIRE 1	742	---	Activare a temperaturi de tur modulante (circuit de ₹ncãlzire 1)
CIRCUIT DE ₹NCÂLZIRE 2	1042	---	Activare a temperaturi de tur modulante (circuit de ₹ncãlzire 2)

Unităile de ambient sunt in stare să controze direct zonele respective in functie de temperatura care se doestre a se avea in incâpere. Dacă, atunci cand rotiti butonul rotativ B, pe display se afisează temperatura de tur a centraleiși nucea a ambientului, inseamnă ca parametrii 742, 1042și 1034 nu au fost setati corect.

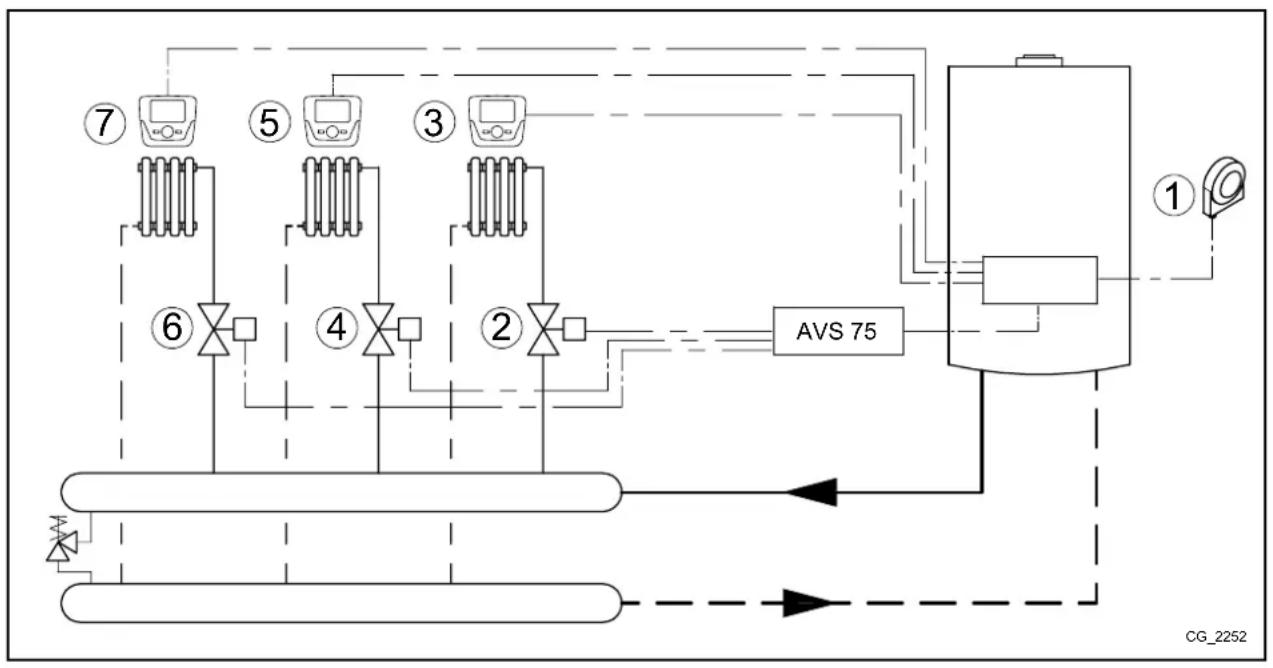

6.2 SCHEMA 5

Trei zone cu unitate de ambient - circuite de incalzire (1, 2 s i 3)

1	sondă externă - placă de borne M2 (4-5) a centralei	5	unitate de ambient circuit 2 - placă de borne M2 (1-2-3) a centralei
2	electrovalvă de zonea circuit 1 (QX21-N)*	6	electrovalvă de zonea circuit 3 (QX23-N)*
3	unitate de ambient circuit 1 - placă de borne M2 (1-2-3) a centralei	7	unitate de ambient circuit 3 - placă de borne M2 (1-2-3) a centralei
4	electrovalvă de zonea circuit 2 (QX22-N)*

* Accesoriiul AVS 75 nu este în stare că controze direct o electrovalva cu 3 fire. Pentru acest scop este necesar un releu cu contact de schimb.

Unităile de ambient pot să controze direct zonele respective in functie de temperatura care se doestre a se avea în incâpere. Utilizand dispositivul de control de la distanța intratișn meniu 2, conform indicatorla de la capitolul 4, si efectuata urmátoarele setârî:

MENIU	LINIE DE PROGRAM	PARAMETRU VALOARE DE	SETAT DESCRIERE
CONFIGURARE	5715	Circuit de ₹ncãlzire 2	On	Activare circuit de ₹ncãlzire 2
	5721	Circuit de ₹ncãlzire 3	On	Activare circuit de ₹ncãlzire 3
	5977	Funcție input H5	Nici una	Dezactivare a termostatului la placă de borne M1 (1-2), la placă electronică
	6020	Funcție modul de extensie 1	Multifunctional	-
	6030	lesire releu QX21 al modulului 1	Pompă circ. ₹ncãlz. Q2	Control pompă/electrovalvă a circuitului 1
	6031	lesire releu QX22 al modulului 1	Pompă CR2 Q6	Control pompă/electrovalvă a circuitului 2
	6032	lesire releu QX23 al modulului 1	Pompă CR3 Q20	Control pompă/electrovalvă a circuitului 3
CIRCUIT DE ₹NCÂLZIRE 1	742	Setpoint tur cu termostat de ambient	---	Activare a temperaturi de tur modulante (circuit de ₹ncãlzire 1)
CIRCUIT DE ₹NCÂLZIRE 2	1042	Setpoint tur cu termostat de ambient	---	Activare a temperaturi de tur modulante (circuit de ₹ncãlzire 2)
CIRCUIT DE ₹NCÂLZIRE 3	1342	Setpoint tur cu termostat de ambient	---	Activare a temperaturi de tur modulante (circuit de ₹ncãlzire 3)

Unitătile de ambient sunt in stare să controze direct zonele respective in functie de temperatura care se dorente a se avea in incâpere. Dacă, atunci cand rotiti butonul rotativ B, pe display se afișează temperatura de tur a centraleiși nu cea a ambientului, inseamnă ca parametrii 742, 1042sau 1342 nu au fost setați corect.

7. CONECTAREA TERMOSTATULUI DE AMBIENT

Temperatura de lucru este egal a pentru toate circuitele.

Releele pot fi inlocuite cu valve dotate cu microintrerupatoare de sfarsit de cursa si viceversa.

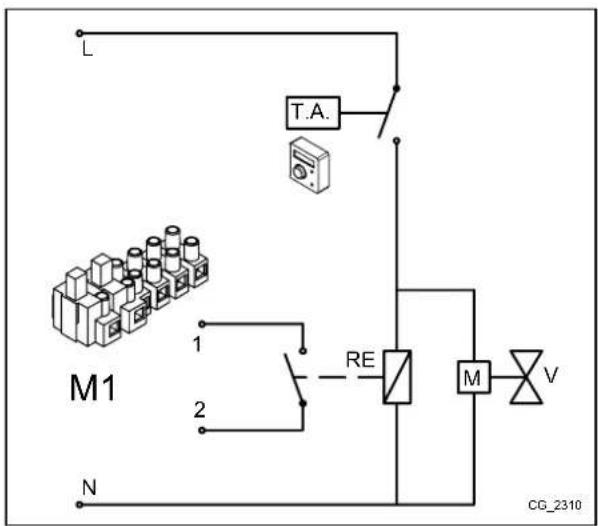

7.1 CAZUL 1 - Conectarea unui singur termostat de ambient intr-o zona de inalta temperatura

Conectati termostatul de ambient la reteaua electrica externa (230V) care va alimenta valva de zona (sau pompa) si bobina releului; conectati contactul releului la placarde borne M1 (1-2) a centralei.

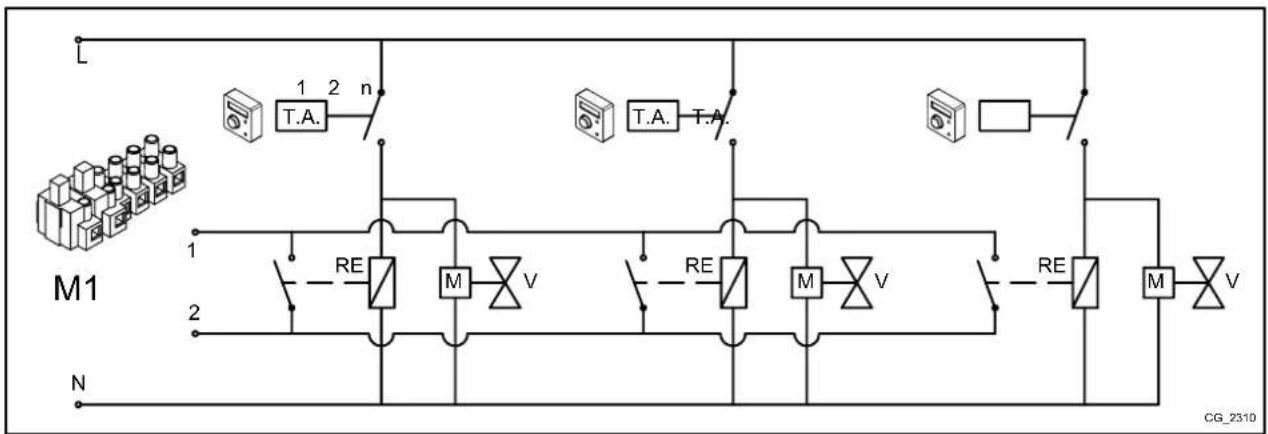

7.2 CAZUL 2 - Conectarea termostatelor de ambient pentru o instalatae cu mai multe zone de inalta temperatura

Conectati termostatele de ambient in paralle la reteaua electrica externa (230V) care va alimenta valvele de zona (sau pompele) si bobinele releului; conectati contactele releelor la placacde borne M1 (1-2) a centralei.

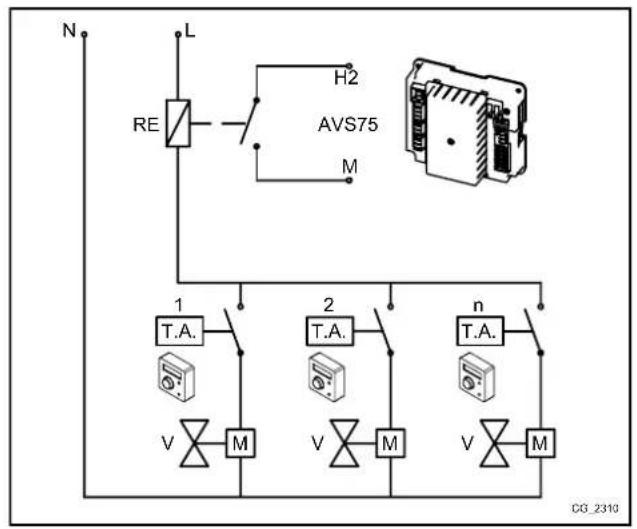

7.3 CAZUL 3 - Conectarea termostatelor de ambient pentru o instalataie cu mai multe zone de joasa temperatura

Conectati termostale de ambient in paralle la reteaua electrica externa (230V) care va alimenta valvele de zona (sau pompele) si bobina releului; conectati contactul releului la bornele H2-M ale AVS 75.

7.4 CAZUL 4 - Conectarea termostatelor de ambient pentru o instalatie cu mai multe zone de joasa temperatura cu valve de zona dotate cu microintrerupatoare de sfarsit de cursa

Conectati termostale de ambient in parallela reteaua electrica externa (230V) care va alimenta valva de zona; conectati contactele microintrerupatoarelor in paralel la bornele H2-M ale AVS 75.

8. INSTALATIA SOLARÁ DE PREPARARE A APEI CALDE MENAJERE

Cu aceastá configurare AVS 75 este in stare sá controze pompa circuitului solar, sonda colectorului.si sonda Boilerului (referito-are la circuitul solar), conform urmátoarei scheme:

1	sondâ boiler solar B31 (BX22-M)	3	pompã circuit solar Q5 (QX23-N)
2	sondâ colector solar B6 (BX21-M)	4	sondâ boiler B3 - placã de borne M2 (9-10) a centralei

Utilizati sonde specifie pentru aceastaplicatie (livrate ca accesorii).

Utilizand dispositivul de control de la distanţă intratai in meniul 2, conform indicatorilor de la capitului 4, si efectuati urmâtoarele setari:

MENIU	LINIE DE PROGRAM	VALOARE DE SETAT	DESCRIERE
CONFIGURARE	6020	Solar ACM	Activare functie solar

In continuare sunt indicati parametrii utilizabili. In cazul utilizarii panourilor solare cu tuburi vidate, activati functia de protectie specifica (parametrii 3830, 3831):

MENIU	LINIE DE PROGRAM	VALOARE DESCRIERE
CONFIGURARE	3810 Default 8°C	Diferența de temperatură+dentre colectorși boilerul instalataiei solare, pentru activarea pompiei instalataiei solare
	3811 Default 4°C	Diferența de temperatură+dentre colectorși boilerul instalataiei solare, pentru oprirea pompiei instalataiei solare
	3850 Default "----"	Temperatura peste care pompia colectorului Pune apân in circulație (numai dacă temperatura maximă a boilerului nu a fost atinsă)

Accesati meniul 3.

(capitolul 5.2)

SOLAR	3830 Default	"----"	Timpul maxim de blocare a pompei instalăției solare cănd temperatura colectorului atinge valoarea sa maximă (parametrul 3850) în timul minim de circulație (parametrul 3831)
	3831	Default 30s	Timp minim de circulație asigurată de pompa colectorului

Cand pe display apare simbolul seamna cpa instalafiei solare este in functiune pentru a incalzi boilerul.

9. SETAREA PARAMETRILOR

9.1 INSTALLATIA DE INCALZIRE

Panou de control			MENIU CIRCUIT DE 烟囱zire CR 1, 2, 3		Valoare implicita	Min.	Max.
CR1	CR2	CR3
700	1000	1300	Oprit - antiingheț incâpere: centrala pormesteând temperatura din incâpere este < 6°C.Automat: temperatura din incâperea care urmează sã fie incâlztă depinde de intervalul orat setat.Redusă: temperatura din incâperea care urmează sã fie incâlztă estecea redusă.Confort: temperatura din incâperea care urmează sã fie incâlztă estecea comfort.	-	Confort	-	-
710	1010	1310	Temperatura confort incâpere	°C	20	Redusă	Confort maxim
712	1012	1312	Temperatura redusă incâpere	°C	16	Antiingheț	Confort
714	1014	1314	Temperatura antiingheț incâpere	°C	6	4	Redusă
720	1020	1320	Selectare a curbei climatice pentru sonda externă	-	1,5	0,1	4
730	1030	1330	În prezența sondei externe,aland centrala functioneazăÎn modulAutomat,incâzirea este controlă automat (ON-OFF),În functie de temperature (externă) setata.	°C	---	8	30
740	1040	1340	Valoare minimă de tur(de ex.,cu functția tur modulantă activă)	°C	25	8	Setpoint maxim
741	1041	1341	Valoare maximă de tur(de ex.,cu functția tur modulantă activă)	°C	80	Setpoint minim	95
742	1042	1342	Temperatura de tur În prezența unității de ambient( --- = activare temperatura tur modulanta)	°C	80	Setpoint minim	Setpoint maxim
750	1050	1350	Importanța temperaturii din incâpere față de cea externăși viceversa(functioni influență ambient):---%: climatică pură1..99%: climatică cu compensare ambient100%: ambient pură	% 50	1	100
760	1060	1360	Diferential oprise centralăÎn functie de temperatura dorităÎn incâpere	°C	0,5	0,5	4
809	1109	1409	Pompa centraleiși pompa circuitului rămân active 24h.	-	nu	-	-
834	1134	1434	Timp de Închidere a vanei de amestec pentru circuitul del joasătemperatura	s	180	30	873
850	1150	1450	Se recomanda Utilizarea functiei 'Manual'	-	off
851	1151	1451	Temperatura de tur la care se efectuează functia de uscare așapei	°C	25	0	95
855	1155	1455	Temperatura de tur currentă a functiei de uscare așapei	°C	-	-	-
856	1156	1456	Ziuia sâptamâniiÎn care se activează functia de uscare așapei	-	-	-	-

CR = Circuit de lncalzire

9.2 INSTALLATIA DE APÁ CALDA MENAJERA

Panou de control	MENIU CIRCUIT DE APÁ CALDÁ MENAJERÁ		Valoare implicità	Min. Max.
1600	Tip de fonctionareOff = setpoint equal cu setpoint-ul antiinghe!On = setpoint nominaleco = preçinalziredezactivatà	-	on --
1610 Setpoint	nominal circuit ACM °C 60 35 60
1612 Setpoint	circuit ACM redus °C 35 8 60
1620	Activare a programării ore	-	24ore/zi	-	-
1640	Tip de fonctionare a functiei antilegionella:OffPeriodicZI fixă a sâptămânii	-	off --
1641	Zile intétre oPornire a functiei antilegionella și alta (1...7)	-	7	-	-
1642	Ziuă dePornire a functiei antilegionella (luni...duminică)	-	Luni	-	-
1644	Ora la care porneste functția antilegionella	-	--;--	-	-
1660	Mod de'utilize a pompei de circulație pe circuitul ACM	-	AcordACM	-	-
1663	Temperatura la care pompa de circulatae a circuitului ACM se oprește	°C	45	8	60

9.3 PARAMETRI

Panou de control	MENIU DE CONFIGURARE	Valoare implicità
5710	Activare circuit deanchise 1	on
5721	Activare circuit deanchise 3	off
5730	Setare a sondei circuitului de apă caldă menajeră in functie de tipul centralei (cu boiler de acumare sau cu producre instantanee de ACM)
5731	Tip de actuator pentru controlul prioritateții circuitului de apă caldă menajeră	Vană deviatoare
5970	Senzor de prioritate apă caldă menajeră (pentru centralele cu producre instantanee de ACM)	-
5971	Pozție a contactului de repaus	-
5973...5976	Parametri pentru determinareadebitului de apă la prelevarea apei pentru circuitul ACM	-
5977	Intrare pentru termostatul de ambient al unua dentre circuitele deanchise 1	Termostat de ambient zona 1
5978		-
6020	Multifunctional: intrarile și iesirile se pot configura manual
6021	Circuit deanchise 1, 2 sau 3: controleză o zoneă de amestec (1,2 sau 3 - capitolul 5)
	Contr. temp. retur: neutilizat	-
6022	Solar ACM: controleză o instalatașe solară cu 2 sonde și pompă (capitolul 7)
	Contr.prim/pompăsist.: neutilizat	-
6024	Intrare pentru termostatul de siguranta a circuitului de joasă temperatură (modul 1)	-
6026	Intrare pentru termostatul de siguranta a circuitului de joasă temperatură (modul 2)	-
6028	Intrare pentru termostatul de siguranta a circuitului de joasă temperatură (modul 3)	-
6030...6038	Vezi capitolul 9	-
6040...6045	Vezi capitolul 9	-
6046...6068	Vezi capitolul 9	-
6097	Tipul sondei utilizeate pentru colectorul solar	Pt 1000
6200	Memorare a tuturor sondelor conectate la centrală și la accesorii (capitolul 4)	-
6212	Informații producător	-
6213	Informații producător	-
6215	Informații producător	-
6217	Informații producător	-
6230	Informații producător	-
6231	Informații producător	-
6704	Activare vizualizare cod intern	da
6705	Cod intern al erori curente	-
6706	Faza în care s-a produs eroarea la arzător	-
6710	Resetare a unei alarme externe (capitolul 9)	nu
6800	UltimaEROare care s-a produs	-
6805	Cod intern al ultimei erori care s-a produs	-
6806	Faza în care s-a produs ultima eroare la arzător	-
de la 6810 la 6996	Istoric al erorilor anterioare	-

10. FUNCII

Pe langa setarile descrie anterior, se pot configura intrarile si iesirile, in functie de necesitate instalatiei. In examplele care urmeazsa-sau luat in considerare iesirea releului QX21 s sonda BX21 a accesoriiului, dar acelaigi lucru este valabil pentru releeqe QX22, QX23 s sonda BX22. In toate cazurile, este necessar sa seta accesorui cal "Multifunctional".

MENIU LINIE DE PROGRAM PARAMETRU VALOARE DE SETAT DESCRIERE
CONFIGURARE	6020 Functie modul de extensie 1 Multifunctional	Activare functie solar

10.1 POMP A DE CIRCULATIE A CIRCUITULUI DE APA CALDA MENAJERA

In cazul utilizari unui boiler de preparare a apei calde menajere, este posibil controlul pompei de circulaie. Activarea functiei depinde de programarea orară a circuitului de apă calda menajera. In vederea minimizarii pierderilor de circulaie, functia activeazapompa pentru 10 minute, după care urmează o pauza de 20 minute. Utilizand panoul de control intrati in meniu 2, conform indicateilor de la capitolul 4:

MENIU LINIE DE PROGRAM	VALOARE	DESCRIERE
CONFIGURARE	6030	Pompà de circulație Q4
	6040	Sondă circ. ACM B39
CIRCUIT ACM	1663	implicită = 45°C

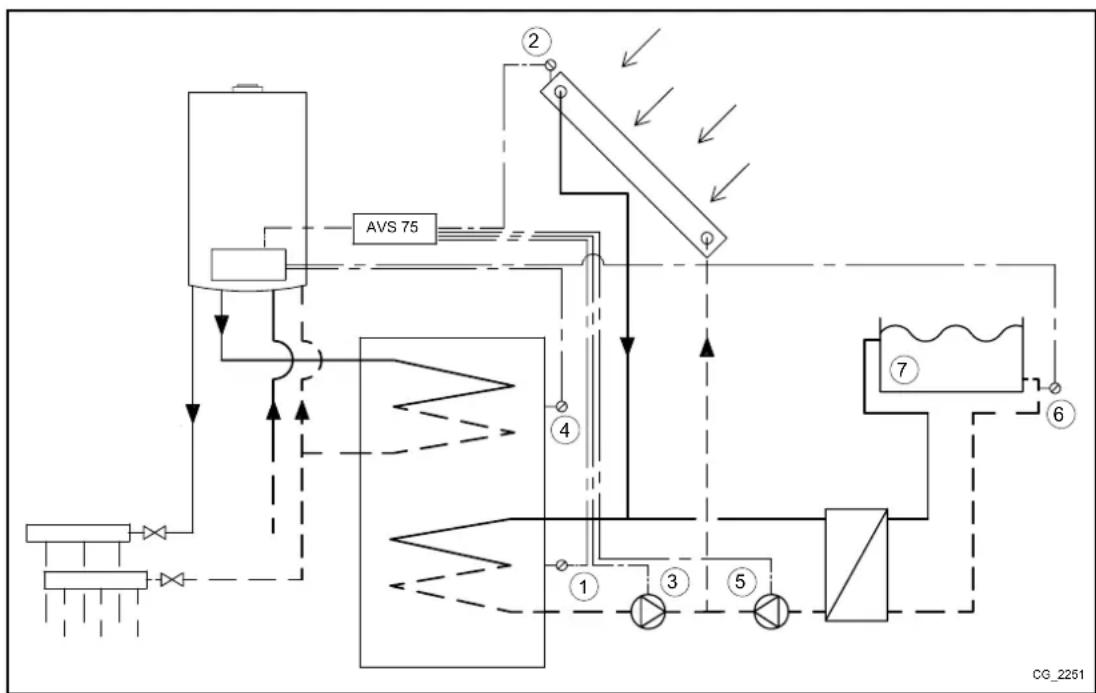

10.2 INSTALLATIA SOLARÄ PENTRU PISCINA

Incalzirea piscinei prin intermediul panourilor solare se poate realiza in felul urmator:

1	Sondă boiler solar B31 (BX22-M)	5	Pompă piscină (QX21-N)
2	Sondă colector solar B6 (BX21-M)	6	Sondă de return òncălțire piscină – placă de borne M2 a centralei
3	Pompă circuit solar Q5 (QX23-N)	7	Piscină
4	Sondă boiler B3 - placă de borne M2 (9-10) a centralei

Utilizati sono specifice percentu aceastaplicatie (livrate ca accesorii).

Effectuati configurarea conform indicatilor de la capitolul 8. Acum systemul este configurat pentru utilizarea panourilor solare la prepararea apei calde menajere. Utilizand dispositivul de control de la distanța intrata in meniul 2, conform indicatilor de la capitolul 4:

MENIU LINIE DE PROGRAM		VALOARE	DESCRIERE
CONFIGURARE	5931	Sondă piscină B13	Activare a sondei piscinei (Intrare sonda BX2)
	6030	Elem. ctr solar piscină K18	Activare a pompei pentru违法违规a piscinei (lesire releu QX21)
CIRCUIT ACM	6046	Consens solar piscină	Activare pentru违法违规a piscinei (de exemplu, prin plutitor sau comandă manuală)

Utilizarea contactului H2 este importante, intrucat asigura functiOnarea corecta a systemului facand posibil schimbul de caldurcu piscina numai dacă aceasta din urma o permite. Asigurati-va ca piscina este plina cu apă si in bună stare de functiOnare.

10.3 CERERE DE CALDURA GENERICA

Cererea de caldur a generica est o cerere de caldur a care nu provine de la unul dinre celei circuite de incalzire disponibie, nici de la circuitul de apa menajera. Aceast cerere est numit cerere consumator si este necesar a pertu furnizarea caldurii catre unitati externe, de exemplu in cazul necessitate di a incalzi apa dintr-o piscina.

Pentru a activa această functie, efectuati configurarea arata tă mai jos. Utilizand dispositivul de control de la distanță intrati n meniu 2, conform indicatoriilor de la capitolul 4:

MENIU LINIE DE	PROGRAM PARAMETRU	VALOARE DESCRIERE
CONFIGURARE	6030 leșire realeu QX21 modul 1		Pompã circuit consumator CR1 Q5	Activare a pompei în baza solicitării externe 1
	6046 Funție H2 modul 1		Cerere consumator CR1	Contact pentru solicitarea externă 1
CONSUMATOR CR1	1859	Setpoint temperatură de tură circuitului de înțălzire consumator 1	Valoare implică = 70°C	Temperatura din turul de înțălzire pentru solicitarea externă 1

In cazul in care cererea consumatorului este furnizata printr-un semnal anologic 0-10 V, setati parametrul 6046 ca "Cerere consumator CR1 10V". Setati de asemenea characteristica semnalului folosind parametrii respectivi.

6049

Valoare tens. 1 H2 modul 1

6050 Valoare 1 H2 modul 1 6051

Valoare tens. 2 H2 modul 1

6052 Valoare 2 H2 modul 1

10.4 ALTE CONFIGURÄRi

In continuare sunt prezentate rezumativ alto configurar.

Releu QX21

lesire alarmã K10 Alarmã (de ex., bloc)
Pompãsystem Q14	Pompã activã la ficare cerere de Íncâlzire sau cerere externã
Programare orarã aux. K13	Contact comandat de "programarea orarã aux."
Cerere de rãcire K28	Cerere de rãcire de la circuitul de rãcire 1
Umplere apã K34	Valvã de umplere automatã a centralei
Opriere ventilator K38	Control al ventilatorului extern

Sonda BX21

Senzor buffer B4	Sondă boiler pentru ℌncălzire (in partea superioară)
Senzor buffer B41	Sondă boiler pentru ℌncălzire (in partea inferioriară)
Sondă buffer B42	A treia sonda a Boilerului de ℌncălzire (la miłocul boilerului)

Intrare H2

Semnal de eroare/alarmă	Semnal de eroare extern
Fluxostat centrală	Control fluxostat al centralei (se utilizează numai în cazul în care nu este deja prezent pe centrală)
Termostat centrală	Control termostat al centralei (se utilizează numai în cazul în care nu este deja prezent pe centrală)
Cerere consumator CR1 10V	Cerere externă 1 cu semnal 0-10V (*)
Măsurare presiune 10V	Măsurare a presiunii cu semnal 0-10V (*)
Ieșire preselectă 10V	Reglare a puteriți centralei în functție de semnalul 0-10V (*)

• Pouru a putea utilise functiile este necessar sa setaţi caracteristica semnalului anologic folosind următorii parametri prezenti in menul Configurare al dispositivului de control de la distanța:

6049

Valoare tens. 1 H2 modul 1

6050

Valoare 1 H2 modul 1

6051

Valoare tens. 2 H2 modul 1

6052

Valoare 2 H2 modul 1

Configurarile ilustrate sunt valabile si pentru alte relee/sonde/intrari ale placii electronice, ca de exemplu pentru releul QX1 (randul 5890) sau sondele BX2 (rundul 5931) si BX3 (randul 5932).

11. LISTÄ ANOMALII

E	Anomalie Descriere a anomaliei
10 Senzor sondă externă	Circuit de Úncãlzire activat fãrã nici o comandã (termostat, unitate de ambient pau unitate externã) sau sondã externã defectã
84	BSB, conflict de adrese 2 Sau mai multe unități de ambient configurare pentru același circuit de Úncãlzire
98 Modul supplementar 1 Accesoriu	AVS 75 nedetectat pau nerecunoscut
99 Modul supplementar 2 Accesoriu	AVS 75 nedetectat pau nerecunoscut
373 Modul supplementar 3 Accesoriu	AVS 75 nedetectat pau nerecunoscut
30 Sondã de tur 1 Sondã a circuitulului de amestec 1 nedetectata
32 Sondã de tur 2 Sondã a circuitulului de amestec 2 nedetectata
260 Sondã de tur 3 Sondã a circuitulului de amestec 3 nedetectata
335 BX21 lipsã funçție Sondã BX21 neconfiguratã
336 BX22 lipsã funçție Sondã BX22 neconfiguratã
324 BX aceiași senzori Douã sau mai multe sonde configurare pentru aceeași functție
52 Sondã ACM 2 Sondã circuit de apă caldã menajerã solar nedetectata
73 Sondã colector 1 Sondã colector solar nedetectata
57 Sondã circulație ACM Sondã de circulație circuit de apă caldã menajerã nedetectata
243 Sondã piscinã Sondã a piscinei nedetectata
25 Sondã centralã pe lemne Sondã a centralei pe biomâsã nedetectata
346 Pompã centralã Q10 lipsã Pompã a centralei pe biomâsã nedetectata

12. CHARACTERISTIC TEHNICE

Alimentare Tensiu	ne de alimentare AC 23	0 V (±10 %)
	Frecventa de fonctionare	50/60 Hz
	Putere absorbità	4 VA
	Fuzibil de alimentare (alimentare萜iei)	max. 10 AT
Cablaj	fir rigid pau flexibil (ímpletit pau cu fiṣā)	-
	unipolar	0,5...2,5 mm²
	bipolar	0,5...1,5 mm²
Date fonctionale	Clasà software	A
	Mod de operare EN 60 730	1b (operare automatà)
Intrari	Intrare digitalà H2	-
	tensiune foarte joasã de securitate pentru contact curat	-
	contact de joasã tensiune	-
	tensiune cu contact descisch	DC 12 V
	curren cu contact和地区	DC 3 mA
	Intrare analogica H2	-
	tensiune foarte joasã de protectie	-
	domeniu	DC 0..10 V
	rezistență internă	>100 kΩ
	Intrare L	AC 230 V (±10%)
	rezistență internă	>100 kΩ
	Intrare senzori BX21, BX22	NTC 10k
	cabluri de legătură admise (cupru)	-
	sectiune	mm²	0,25	0,5	0,75	1,0	1,5
	lungime maximã	m	20	40	60	80	120
Iesiri Releu de Iesire	-
	domeniu current	AC 0,02...2 (2) A
	current dePornire maxim	15 A per ≤1 s
	current maxim (pentru toate releeele)	AC 6 A
	domeniu tensiune	AC 24...230 V (pentru contact curat)
Interfață	BSB	conexiune prin 2 cabluri neinterschimbabile
	lungime unitate de bază - dispositive periferice	max. 150 m
	lungime totală	max. 300 m (capacitate maximă a cablului 60nF)
	sectiune cablu	0,5 mm²
Număr maxim de centrale care pot fi legate in cascadă	16

OBSAH

POPISSYMBOLU 104

1. UVOD 105
2. POPIS PRISLUSENSTVI 105
   2.1 POZADAVKY PRO INSTALACI NA STENU 105
   2.2 INSTALACE NA STENU 105
3. ELEKTRICKÉ ZAPOJENI 105
   3.1 ELEKTRICKE ZAPOJENI KE KOTLI 105
   3.2 ELEKTRICKA ZAPOJENI EXTERNICH PRVKU PRISLUSENSTVI 106
4. PRISTUP K PARAMETRUM 108
5. SMISENY TOPNY SYSTEM 108
   5.1 SCHEMA 1 109
   5.2 SCHEMA2 110
   5.3 SCHEMA 3 111
6. ZONOVY SYSTEM VYTAPENI 112
   6.1 SCHEMA4 112
   6.2 SCHEMA5 113
7. ELEKTRICKÉ ZAPOJENI PROSTOROVÉHO TERMOSTATU 114
   7.1 PRIPAD - 1 - Zapojeni prostoroveho termostatu v zone s yvsoku teplotou. 114
   7.2 PRIPAD - 2 - Zapojeni prostorovych termostatu do systému s vice zonami s vysokou teplotou. 114
   7.3 PRIPAD - 3 - Zapojeni prostorovych termostatu do systemu s vice zonami nizkou teplotou. 114
   7.4 PRIPAD - 4 - Zapojeni prostorovych termostatu do systému s vice zónami s nizkou teplotou s mikrospinači pro zónové ventily. 115
8. SOLARNI SYSTÉM TUV 115
9. NASTAVENI PARAMETRU 116
   9.1 SYSTÉM VYTAPENI 116
   9.2 SYSTÉM TUV 117
   9.3 DALSI PARAMETRY 117
10. OSTATNI FUNKCE 118
    10.1 RECIRKULAÇNİ CERPADLO TUV 118
    10.2 SOLARNI SYSTÉM PRO BAZÉN 118
    10.3 VSEOBECNY POZADAVEK TEPLA 119
    10.4 DALsIKONFIGURACE 119
11. SEZNAM PORUCH 120
12. TECHNICKÉ UDAJE 120
