MANUAL DE UTILIZADOR CBP Compact 17 Baxi

- Idioma

- Tonos

8. Arranque

Figura 29 – ligação eléctrica de um cronotermostato (controlo do ar ambiente) de um termostato diferencial ligado ao deposito de AQS e da válvula de três vias a uma caixa de relés

Por favor leia atentamente este manual e guarde-o para futuras referências.

* Todos os produtos cumprem os requisitos da Regulamento dos Produtos de construção (Reg. UE nº305/2011), estando homologados com a marca de conformidade CE;
* As Salamandras a pellets foram construidas segundo as Normas EN 14785:2008
* A BAXI não se responsabiliza por quaisquer danos no equipamento quando este for instalado por pessoal não qualificado;
* A BAXI não se responsabiliza por quaisquer danos no equipamento, quando não forem respeitadas as regras de instalação e utilização, indicadas neste Manual;
* Todos os regulamentos locais, incluindo as chamadas normas nacionais e europeias, devem ser respeitados na instalação, operação e manutenção do equipamento;

1. Conteúdo das embalagens....2

2. Advertências de segurança ▲ 2

2.1. Para sua segurança recordamos que: 3

1. Características técnicas....5

2. Instalação da Salamandra a pellets....7

4.1. Requisitos para a instalação....8

4.2. Instalação de condutas e sistemas de exaustão de fumos: 8

4.3. Instalação sem chaminé....9

4.4. Instalação com chaminé....12

4.5. Instalação Hidráulica 13

1. Combustível 14

2. Utilização da Salamandra a pellets....16

3. Comando....17

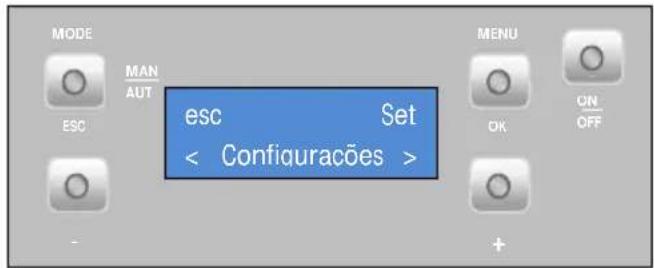

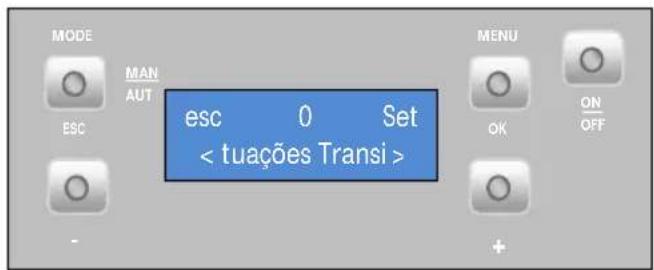

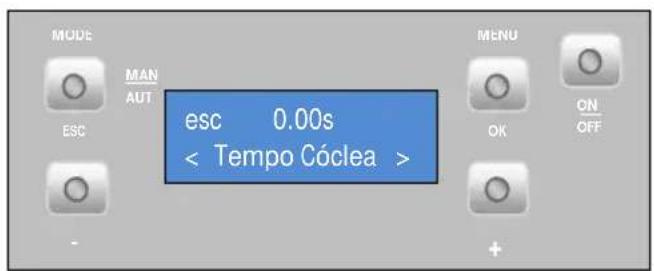

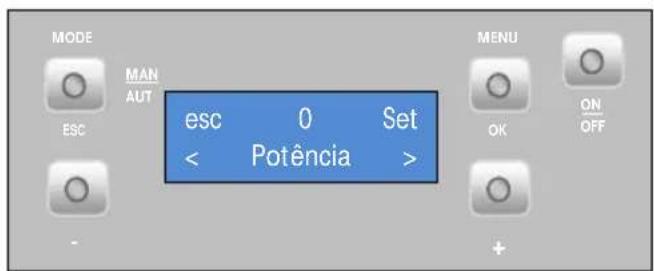

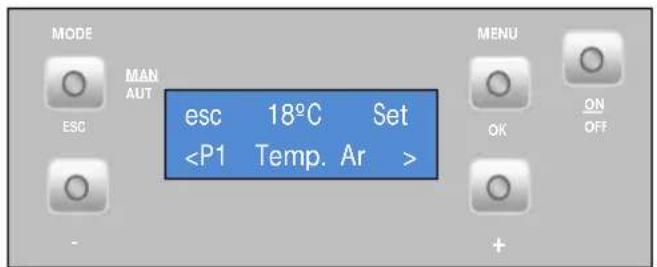

7.1. Comando e display....18

7.2. Resumo do display....18

7.2.1. Menu....19

7.2.2. Temperatura da água....19

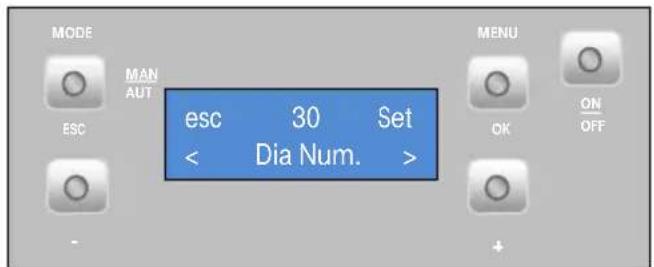

7.2.3. Data / hora....20

7.2.4. Crono....22

7.2.5. Sleep....25

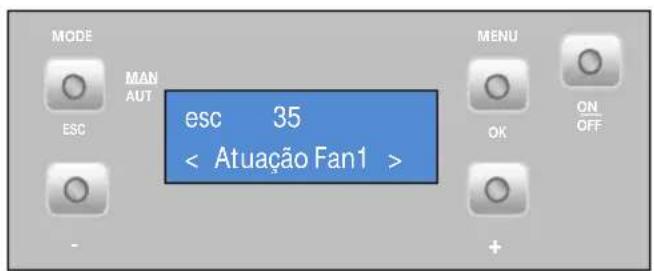

7.2.6. Menu configurações....26

7.2.7. Info Usuário....31

1. Arranque....33

8.1. Paragem 33

8.2. Desligar o aparelho ....33

8.3. Instrução para remover as capas laterais .... 33

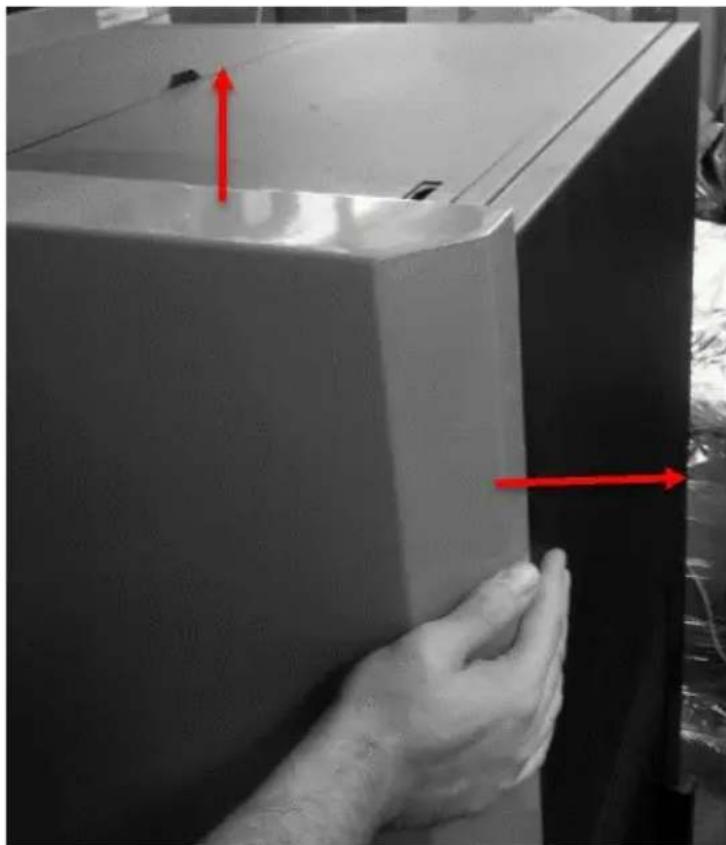

8.3.1. Remover capas laterais34

8.3.2. Tampa do depósito de pellets34

8.4. Reabastecer o depósito de pellets 35

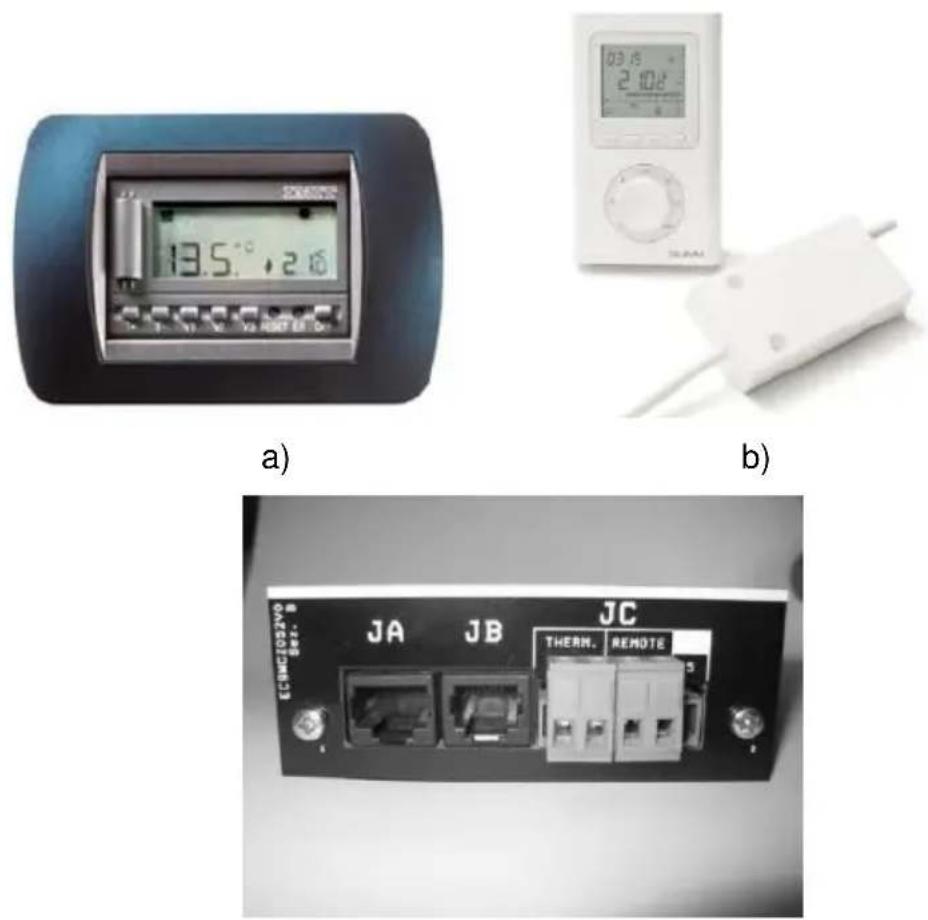

8.5. Instalação e funcionamento com comando externo (cronotermostato) – não incluído nas Salamandras....35

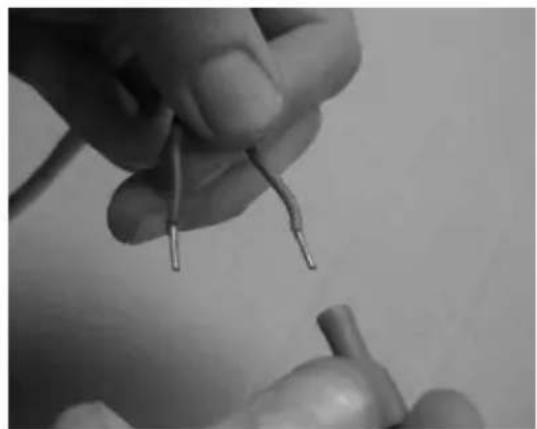

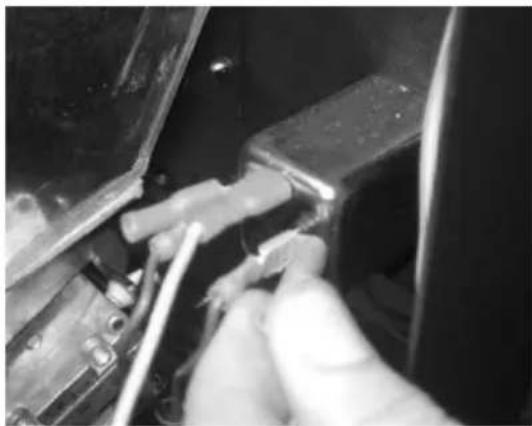

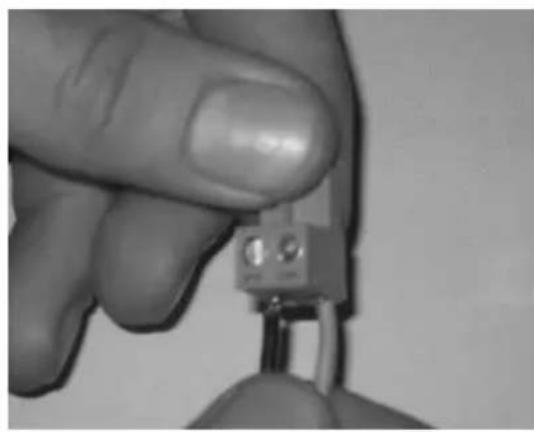

8.5.1. Instrução de montagem do comando externo37

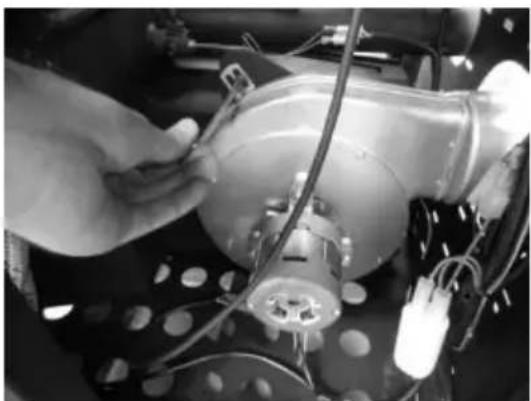

1. Manutenção ⚠️ 39

2. Lista Alarmes / avarias / recomendações ..... 45

3. Esquemas de Instalação ....47

4. Esquema eléctrico da Salamandra a pellets.... 51

5. Gráficos de desempenho da bomba circuladora UPSO 15-55 CIAO .... 52
6. Fim de vida de uma Salamandra a pellets 53
7. Sustentabilidade......Erro! Marcador não definido.
8. Glossário 53
9. Anexos....56

1. Conteúdo das embalagens

O equipamento é expedido das instalações da Baxi com o seguinte conteúdo:

• Salamandra Compacta 18 kW ou Salamandra Compacta 24 kW
• Manual de instruções
• Cabo de alimentação

2. Advertências de segurança

A Baxi não assumirá nenhuma responsabilidade se as precauções, advertências e normas de funcionamento do equipamento não forem respeitadas.

Os equipamentos fabricados pela Baxi são simples de operar e foi dada uma atenção especial aos seus componentes de modo a proteger o utilizador e o instalador contra eventuais acidentes.

A instalação deve ser realizada apenas por pessoas autorizadas, que deverão entregar ao comprador uma declaração de conformidade da instalação, e que serão totalmente responsáveis pela instalação definitiva, e consequentemente, pelo bom funcionamento do produto.

Este equipamento deve ser destinado ao uso para o qual foi expressamente fabricado.

Excluem-se todas as responsabilidades contratuais ou extracontratuais do fabricante se provocar lesões a pessoas, animais ou coisas, devido a erros de instalação, de manutenção ou uso inapropriado.

Depois de ter retirado a embalagem assegure-se que o conteúdo esteja íntegro e completo. Se o conteúdo da embalagem não corresponder ao indicado no ponto 1, contacte o revendedor a quem adquiriu o aparelho.

Todos os componentes que constituem o equipamento, garantem a sua operacionalidade e eficiência energética, e deverão ser substituídos por peças originais por intervenção de um centro de assistência técnica autorizado.

A manutenção do equipamento deve ser executada pelo menos uma vez por ano, para isso, deverá contactar o seu instalador especializado.

Este manual de instruções faz parte integrante do produto. Assegure-se que esteja sempre perto do aparelho.

2.1. Para sua segurança recordamos que:

• A Salamandra a pellets é um equipamento de aquecimento a biomassa e deve ser sempre manuseado após a leitura integral deste manual;
• Assegure-se que o circuito hidráulico foi correctamente montado e está ligado à água antes de ligar a Salamandra a pellets.
• A Salamandra não deve ser utilizada por crianças ou por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, a não ser que tenham supervisão ou lhes tenha sido dada instrução.
• Não tocar na Salamandra se estiver descalço e tiver partes do corpo molhadas ou húmidas;
• É proibido modificar os dispositivos de segurança ou de regulação sem a autorização do fabricante;
• É proibido tapar ou reduzir as dimensões das aberturas de arejamento do local de instalação;
• A Salamandra de pellets é um equipamento que necessita de ar para realizar uma correcta combustão, pelo que, a eventual estanquecidade do local onde o equipamento se encontra ou a existência de outras fontes de extracção de ar na habitação podem impedir o correcto funcionamento do equipamento;
• As aberturas de arejamento são indispensáveis para que se realize uma combustão correcta;
• Não deixar o material de embalagem à mão de crianças;
• Durante o normal funcionamento do aparelho, a porta da Salamandra não pode ser aberta;
• Evite o contacto directo com as partes do aparelho que tendem a sobreaquecer durante o funcionamento;
• Verifique a existência de eventuais obstruções na conduta de fumos antes de ligar o aparelho após um longo período de não utilização;
• A Salamandra a pellets foi projectada para funcionar dentro das habitações em ambiente protegido. Poderão intervir sistemas de segurança que desliguem a Salamandra. Se tal situação se verificar, contacte o serviço de assistência técnica e nunca, em qualquer situação, desarme os sistemas de segurança;
• A Salamandra a Pellets é um equipamento de aquecimento a biomassa com extracção de fumos efectuada por um extractor eléctrico. A falha de energia durante a

sua utilização pode provocar a não exaustão dos fumos e a consequente entrada dos mesmos para a habitação. Por esta razão uma chaminé com boa extracção natural é aconselhável;

• A Baxi dispõe de um sistema de segurança opcional para conectar a sua Salamandra a um UPS e evitar os problemas de falhas de energia, que garantem sempre que o extractor de fumos se manterá em funcionamento em caso de falha de energia e até à completa exaustão dos fumos da Salamandra;
• Em caso de utilização da sua Salamandra quando se encontra ausente da sua habitação ou não observa a Salamandra, é aconselhável a utilização do sistema de segurança indicado acima, para a sua total segurança em casos de falha de energia;
• Em funcionamento, não deve NUNCA desligar a ficha eléctrica da sua Salamandra de pellets. O extractor de fumos da Salamandra de pellets é eléctrico, pelo que poderá provocar a não extracção de fumos de combustão;
• Para realizar manutenção ao seu equipamento, deve desconectá-lo da corrente eléctrica. Para o fazer, o equipamento deve estar totalmente arrefecido (se esteve em funcionamento);
• Nunca mexa no interior da Salamandra sem a desconectar da rede eléctrica;
• Na Salamandra, a temperatura da água máxima que pode ser definida pelo utilizador (temperatura de set-point da água) é de 75°C. Caso seja atingida uma temperatura de 90°C, a Salamandra desliga-se automaticamente e é accionado o respectivo alarme.

Características	Salamandra 17 kW	Salamandra 23 kW	Unidades
Peso	225 225		kg
Altura	1305 1305		mm
Largura	667 667		mm
Profundidade	653 653		mm
Diâmetro do tubo de descarga de fumos	100 100		mm
Capacidade do depósito	60 60		kg
Volume máximo de aquecimento	400 530		m3
Potência térmica global máxima (água/ar)	18,1 / 1,1	23,8 / 2,0	kW
Potência térmica mínima (água/ar)	7,3 / 0,7	9,3 / 0,9	kW
Consumo mínimo de combustível	1,8 2,2		kg/h
Consumo máximo de combustível	4,4 5,9		kg/h
Potência eléctrica nominal	134 134		W
Potência eléctrica no arranque (<10 min.)	434 434		W
Tensão nominal	230 230		V
Frequência nominal	50 50		Hz
Rendimento térmico à potência térmica nominal	88 88	%
Rendimento térmico a potência térmica reduzida	92 92	%
Caudal de gases de combustão (máx)	19 21		g/s
Caudal de gases de combustão (min)	10 11		g/s
Temperatura max. dos gases	133 162		°C
Emissões de CO à potência térmica nominal	0,03 0,03		%
Emissões de CO a potência térmica reduzida	0,03 0,03		%
Depressão na chaminé	12 12		Pa
Volume de água na Salamandra	22 22		L
Nível sonoro do extractor de fumos	67,6 67,6		dB(A)

Ensaios realizados usando pellets de madeira com poder calorífico de 4.9 kWh/kg. Os dados acima indicados foram obtidos nos ensaios de homologação do produto em laboratórios independentes e acreditados, para efectuarem testes a equipamentos de pellets.

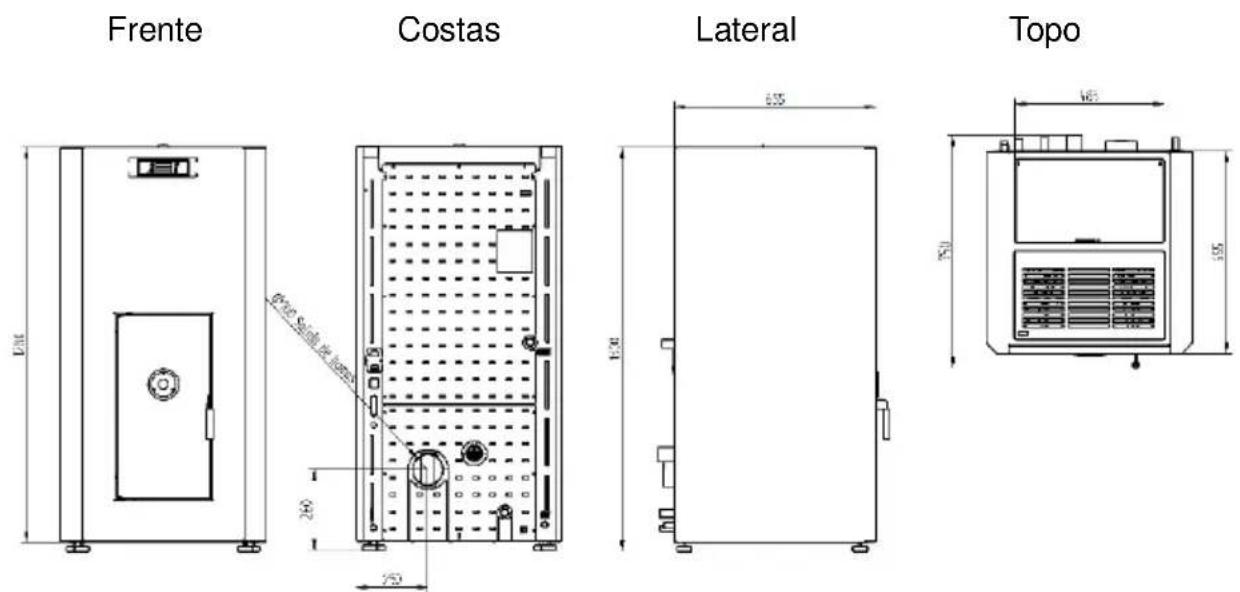

Figura 1 – Dimensões da Salamandra Compacta a pellets

Figura 2 – Ligações hidráulicas da Salamandra compacta a pellets

4. Instalação da Salamandra a pellets

Antes de iniciar a instalação, realize as seguintes acções:

• Verifique imediatamente após a recepção se o produto entregue está completo e em bom estado. Eventuais defeitos devem ser assinalados, antes de instalar o aparelho.
• A Salamandra possui na base quatro pés reguláveis em altura permitindo um simples ajuste em pisos não nivelados.

Figura 3 – Pés reguláveis

• Retire o manual de utilização e entregue em mão ao cliente
• Ligar uma conduta de 100mm de diâmetro entre o orifício de saída de gases de combustão e uma conduta de exaustão de fumos para o exterior do edifício (por ex. chaminé) – verificar esquemas do ponto 4.
• Caso seja utilizada uma tubagem para a entrada do ar para combustão a partir do exterior, esta não deve ter mais que 60cm de comprimento na horizontal ou conter perturbações (por exemplo curvas);
• Executar a instalação hidráulica (consultar ponto 4.5)
• Ligar o cabo de alimentação 230VAC a uma tomada de corrente eléctrica com terra.
• A máquina possui no comando um cronotermostato. Opcionalmente pode ser utilizado um programador externo convencional (não incluído) para definir automaticamente os períodos de funcionamento do aparelho.

4.1. Requisitos para a instalação

As distâncias mínimas da Salamandra a pellets às superfícies especialmente inflamáveis estão representadas na figura 4.

No topo da Salamandra é necessário manter uma distância mínima de 100 cm a partir do tecto da sala especialmente se estes contêm na sua composição material inflamável.

A base onde apoia a Salamandra não pode ser em material combustível, pelo que deverá existir sempre uma protecção adequada.

a)
b)

Figura 4 – Distâncias mínimas de todas as superfícies: a) vista superior da instalação do equipamento; b) vista lateral da instalação do equipamento

AVISO!

Mantenha materiais combustíveis e inflamáveis a uma distância segura.

4.2. Instalação de condutas e sistemas de exaustão de fumos:

• A construção do tubo de exaustão de gases deve ser próprio para o efeito de acordo com as exigências do local e respeitando a regulamentação em vigor.
• Importante! Deve ser inserido à saída do tubo de escape da Salamandra a pellets, um T- inspecção, com tampa hermética para permitir a inspecção regular ou descarga de poeira pesada e de condensados.
• Conforme indicado na Figura 5, a conduta de exaustão deve ser realizada de modo a que a limpeza e a manutenção sejam asseguradas pela inserção dos pontos de inspecção.
• Nas condições nominais de operação, a tiragem dos gases de combustão deve originar uma depressão de 12 Pa, medida 1 metro acima do gargalo da chaminé.
• A Salamandra não pode partilhar a chaminé com outros equipamentos.
• Os tubos de fora do local de utilização devem ser de isolamento duplo em aço inoxidável, com diâmetro interno 100mm.
• O tubo de exaustão de fumos, pode gerar condensação, neste caso é aconselhável estabelecer sistemas adequados de recolha de condensados.

4.3. Instalação sem chaminé

A instalação da Salamandra de pellets quando não existe chaminé deve ocorrer, como na figura 4, trazendo o tubo de escape de fumo directamente para fora e acima do telhado.

Devem ser usados tubos isolados de parede dupla de aço inoxidável devidamente ancorados para evitar fenómenos de condensação.

Na figura, estão representados os requisitos básicos para a instalação da chaminé da Salamandra

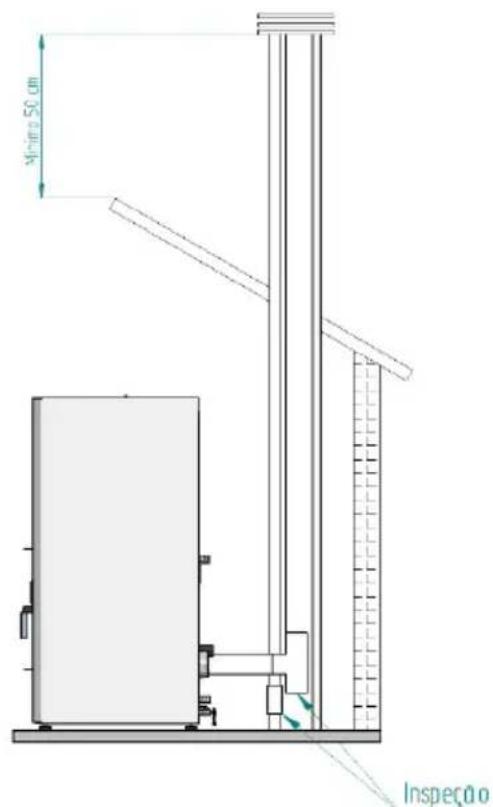

Figura 5 – Vista lateral da instalação sem chaminé, com exemplo do ponto de inspecção.

b)

c)
Figura 6 – Exemplos de instalações tipo.

O não cumprimento destes requisitos põe em causa o correcto funcionamento da Salamandra. Respeite integralmente as indicações dos esquemas.

As Salamandras funcionam com a câmara de combustão em depressão, pelo que é absolutamente necessário dispor de uma conduta de evacuação de fumos que extraia os gases da combustão de forma adequada.

Material conduta de fumos: Os tubos a instalar devem ser rigidos, de aço inoxidável de espessura mínima de 0,5 mm, com juntas para a união entre os diferentes troços e acessórios.

Isolamento: As condutas de fumos devem ser de dupla parede com isolamento, para assegurar que os fumos não arrefecem durante o percurso para o exterior, o que provocaria tiragem inadequada e condensações que podem danificar o aparelho.

“T” de saída: Utilizar sempre à saída da Salamandra um “T” com registo.

Terminal antivento: Deve-se instalar sempre um terminal antivento que evite o retorno de fumos.

Depressão na chaminé: As figuras ilustram três esquemas tipo, com os comprimentos e diâmetros adequados. Qualquer outro tipo de instalação deve assegurar que se gera uma depressão de 12 Pa (0,12 mbar) medidos a quente e na máxima potência.

Ventilação: Para o bom funcionamento da Salamandra é necessário que o local de implantação do aparelho disponha de uma entrada de ar com secção mínima de 100 cm², de preferência junto à parte de trás da Salamandra. A Salamandra dispõe de um tubo redondo (∅ 50mm) que pode ser conectado ao exterior da habitação.

4.4. Instalação com chaminé

Tal como mostra a figura, a instalação da Salamandra a pellets traz o tubo de exaustão ∅ 100 mm directamente para a chaminé. Se a chaminé for muito grande é

recomendado entubar a saída de fumos com um tubo de diâmetro interno mínimo de 80 mm.

Prever na base da tubagem um "T" para as inspecções periódicas e a manutenção anual, conforme ilustrado na figura 7.

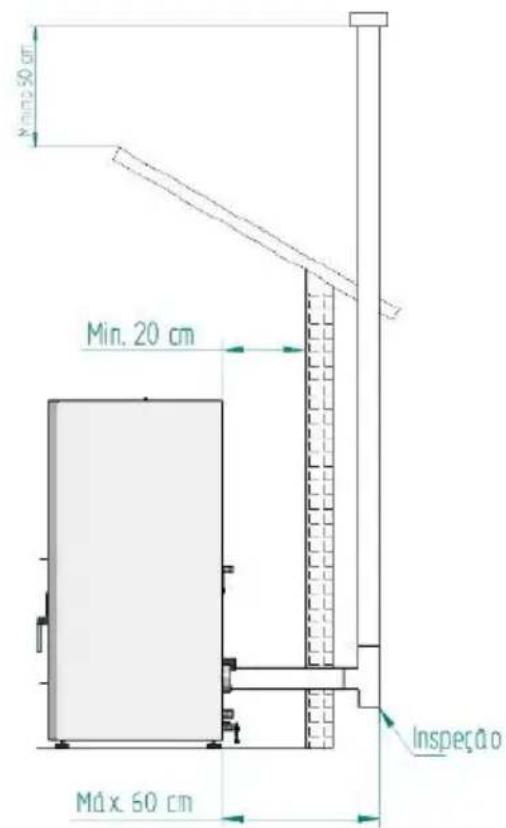

Figura 7 – Vista lateral da instalação com chaminé, com exemplo do ponto de inspecção.

Quando as condições atmosféricas forem de tal maneira adversas que causem forte perturbação na tiragem de fumos da Salamandra (em particular ventos muito fortes), é aconselhável a não utilização da Salamandra.

Em caso de não utilização do equipamento durante um período prolongado, o utilizador deve certificar-se da ausência de qualquer bloqueio nos tubos da chaminé, antes do acendimento.

4.5. Instalação Hidráulica

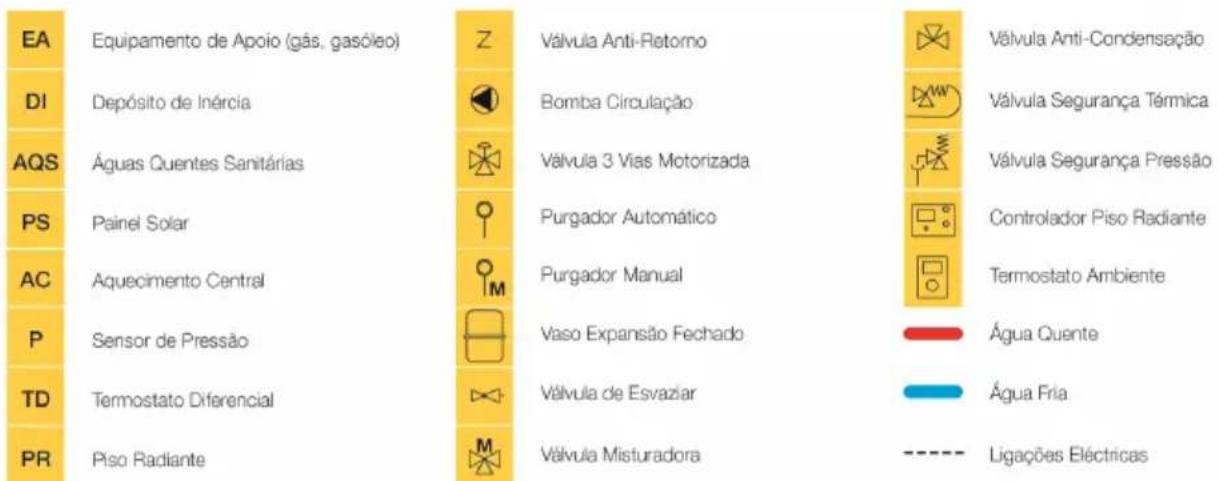

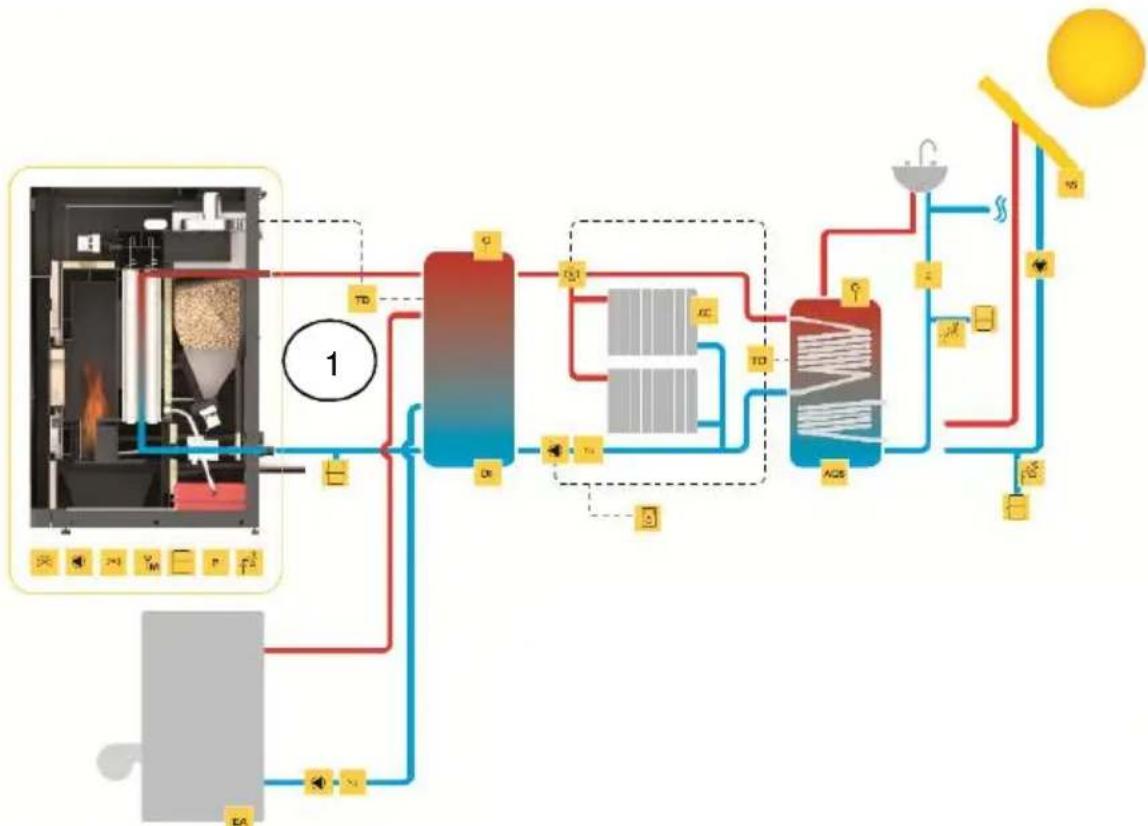

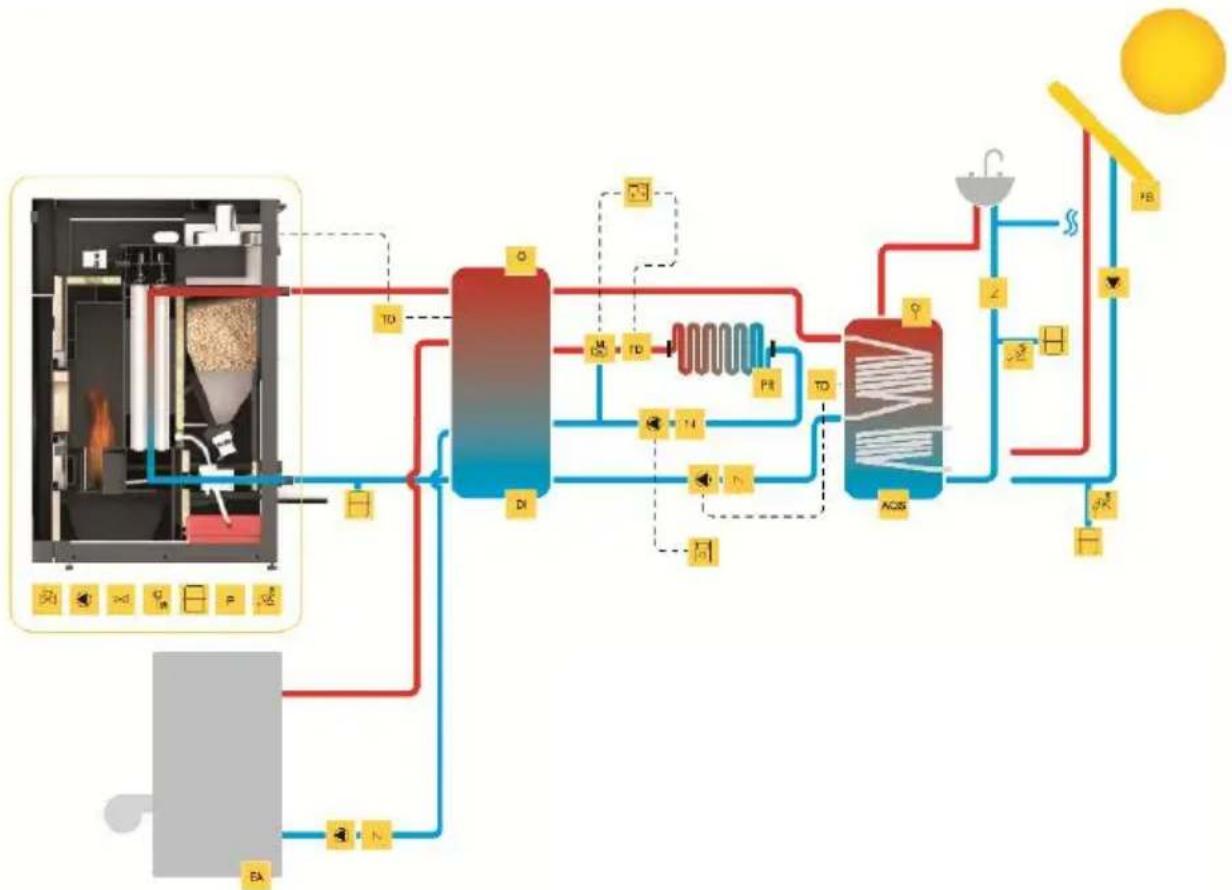

* Encontram-se no capítulo 12 (esquemas de instalação) os esquemas possíveis de ligação no contexto de uma instalação de aquecimento central, com ou sem aquecimento de águas para uso doméstico;

* A Salamandra a pellets vem incorporada com uma bomba circuladora, um vaso de 13

expansão (com um volume de 6 litros (no modelo Salamandra Compacta 18kW) ou 10 litros (no modelo Salamandra Compacta 24kW) e pré-carga de 1 bar) e uma válvula de segurança de 3 bar;

* Pressão de funcionamento situa-se entre 1 e 1,5 bar;

* Para efeitos de esvaziamento do aparelho, deve ser colocada um “T” com uma torneira na saída (com ligação ao esgoto); a saída da válvula de segurança (3 bar) também

deve ser ligada ao esgoto;

* O fluído de transporte de calor deve ser água com adição de um produto anti-corrosão, não tóxico e na quantidade recomendada pelo fabricante; se houver risco de congelamento no espaço onde se encontra a Salamandra a pellets ou nas condutas de fluído, o instalador deve adicionar ao fluído circulante um anti-congelante na proporção recomendada pelo respectivo fabricante, para evitar a congelação à temperatura mínima absoluta esperada.

IMPORTANTE! A Salamandra está programada para trabalhar directamente para radiadores, no caso de querer instalar a Salamandra com um deposito de inercia ou de AQS, recomendamos alterar a temperatura de “OFF” da bomba circuladora, colocando a mesma temperatura do deposito ou 1°C acima dessa temperatura, deve-se desativar no “Menu HIDRO” os modos “Modulating Pump” e o “hidro independent” e comutar no display do modo “Auto” para modo “Manual” e selecionar a potencia 5 (Fire 5).

É necessário alterar as temperaturas de fumo (“Toff” e “Ton”) no menu “Activação”. Para estas alterações é necessário aceder o “Menu Técnico” no display, por favor, solicitar password a fabrica.

5. Combustível

O único combustível que deve ser utilizado para o funcionamento da Salamandra é o pellet. Nenhum outro combustível pode ser usado.

Utilize apenas pellets certificados pela norma EN 14961-2 grau A1 com diâmetro de 6 mm e comprimento que pode oscilar entre 10 e 30 mm.

A humidade máxima permitida para os pellets é igual a 8% do seu peso. Para garantir uma boa combustão, os pellets devem manter essas características, por isso, é recomendado mantê-los em um ambiente seco.

O uso de pellets diferentes diminui a eficiência da Salamandra a pellets e origina processos de combustão deficientes.

Como recomendação opte sempre por pellets certificados não esquecendo que antes de comprar grandes quantidades deve testar sempre uma amostra.

As propriedades físico-quimicas dos pellets (nomeadamente o calibre, o atrito, a densidade e a composição química) podem variar dentro de certas tolerâncias e de acordo com cada fabricante. Este facto pode provocar alterações no processo de alimentação e consequentemente dosagens diferentes (com mais ou menos pellets).

A Salamandra permite o ajuste da dose de pellets na fase de arranque e nos patamares de potência em ± 25% (ver ponto 7.3.6 do manual – actuações transitórias e de potência)

AVISO!

O aparelho NÃO pode ser utilizado como incinerador.

6. Utilização da Salamandra a pellets

Recomendações

Antes de iniciar o arranque do aparelho é necessário verificar os seguintes pontos:

- Garantir que a Salamandra se encontra correctamente ligada à rede eléctrica através do cabo de alimentação 230VAC.

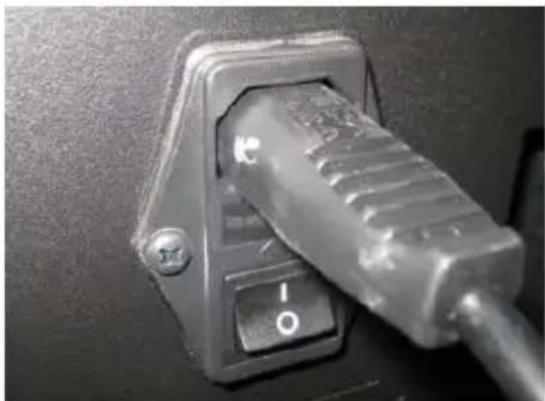

Figura 8 – Ficha ligação corrente electrica.

• Verificar se o depósito de pellets se encontra abastecido. No interior do depósito de pellets existe uma grelha de segurança para evitar que o utilizador possa aceder ao parafuso sem-fim.
• Garantir que antes de cada acendimento o queimador esta desostruido.

A câmara de combustão da Salamandra e as portas são construídas em chapa de ferro pintada com tinta de alta temperatura, libertando fumos nas primeiras queimas devido à cura da tinta. Evite tocar no equipamento durante a primeira queima de forma a não deixar marcas permanentes na tinta pois esta passa por uma fase mais plástica durante o seu processo de cura. A cura da tinta ocorre a aproximadamente 300°C durante 30 minutos.

Assegure-se que o circuito hidráulico foi correctamente montado e está ligado à água; Deve ser verificado se no compartimento onde é feita a instalação existe uma suficiente circulação de ar, pois de outra forma o equipamento não funciona convenientemente. Por essa razão deve ter em atenção se existem outros

equipamentos de aquecimento que consumam ar para o seu funcionamento (ex.: equipamentos a gás, Salamandras a gasóleo, etc.), não se aconselhando o funcionamento destes equipamentos ao mesmo tempo.

As Salamandras a pellets dispõem de uma sonda para medir a temperatura ambiente. Esta sonda encontra-se fixa na grelha na parte de trás (Figura). Para uma leitura mais correcta da temperatura ambiente, evite o contacto da extremidade da sonda com a estrutura da máquina. Se desejar pode ainda fixa-la na parede junto à máquina.

b) Tecla acesso aos menus e tecla de confirmação (ok).

c) Tecla para start/stop do aparelho e para fazer reset dos erros

d) Tecla para avançar para menus para esquerda, para aumentar e diminuir caudal do ventilador ambiente e aumentar ou diminuir a temperatura de set-point

e) Tecla para avançar menus para direita e para aumentar e diminuir potência da salamandra.

Figura 11 – Teclas do comando

7.2. Resumo do display

7.2.1. Menu

Menu indicando Salamandra em "off", temperatura ambiente em °C e a Hora.

Modo “auto”: neste modo a máquina vai ligar na potência máxima e permanecer nela até atingir uma temperatura 1°C acima da temperatura seleccionada (temperatura de set point). Quando atinge essa temperatura passa a funcionar na potência mínima.

É possível variar a temperatura de set point, de 5 a 35 °C, carregando na tecla “-”.

Na tecla “+” podemos variar a velocidade do ventilador ambiente entre 1 e 5 ou automático.

7.2.2. Temperatura da água

Para definir a temperatura da água carregar na tecla Menu duas vezes e aparece "Temp. Agua", carregar em Set, aparece menu "T. Aquecimento".

• Temperatura de aquecimento

Para definir a temperatura de aquecimento pretendida carregar em “set” e começa a piscar; carregar na tecla “+” ou “-” para seleccionar o valor pretendido, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “Temperatura de sanitários”.

- Temperatura de sanitários (este modo não se encontra activo)

7.2.3. Data / hora

Acertar data e hora: carregar na tecla Menu duas vezes e aparece “ Data e Hora”, carregar em “set”, aparece menu “Hora”.

- Hora

Para acertar a hora carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar a hora pretendida, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “Minutos”.

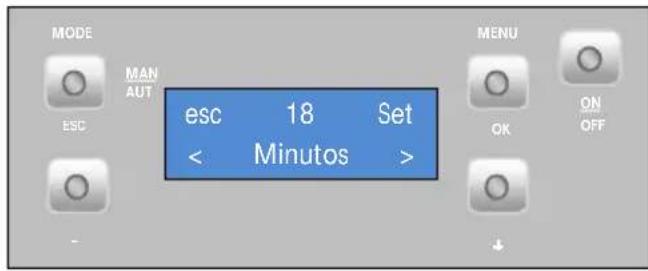

- Minutos

Para acertar os minutos carregar em "set" e começa a piscar, carregar na tecla "+" ou "-" para seleccionar os minutos pretendidos, carregar em "ok" para confirmar valor. Carregar na tecla "+" para passar para o menu "Dia".

- Dia

Para acertar o dia da semana carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar o dia pretendido, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “Dia Num”.

- Dia do mês

Para acertar dia do Mês carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar o dia pretendido, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “Mês”.

• Mês

Para acertar o Mês carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar o Mês pretendido, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “Ano”.

- Ano

Para acertar o ano carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar o ano pretendido, carregar em “ok” para confirmar valor. Fazendo “esc” voltará ao menu “Data e Hora”, para passar ao menu seguinte carregar na tecla “+” e aparece menu Crono.

7.2.4. Crono

A Salamandra dispõe de um programador horário que serve para a Salamandra ligar e desligar a determinada hora.

- Habilitações

Para habilitar o crono carregar em "set" e aparece menu "habilitação". Só poderá ser activado depois de definir os programas, como demonstrado no seguinte ponto.

Para activar o modo Crono, carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar “On” ou “Off”, carregar em “ok” para confirmar escolha. Carregar na tecla “+” para passar para o menu “Reiniciado”.

Neste menu é possível apagar todos os programas definidos. Para tal, carregar em "set" e aparece a mensagem "Confirma?". Carregar novamente em "set" para confirmar a ordem para apagar os programas, ou fazer "esc" para sair.

O programador da máquina permite efectuar 6 programas diferentes que se podem associar a cada um dos dias da semana.

Para parametrizar os programas “P1” a “P6”, seleccionar o programa desejado, com as teclas “-”e “+”, e carregar em “set” para escolher o programa. Aparece o menu “P1 Habilitação”.

Voltar a carregar em “set” e ao piscar, carregar nas teclas “+” ou “-” para seleccionar “On” ou “Off”. Carregar em “ok” para confirmar a escolha. Carregar na tecla “+” para passar para o menu “P1 H. Inicio”.

Para seleccionar a hora início no programa P1, carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar hora pretendida, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “P1 H. Stop”.

Para seleccionar a hora de paragem no programa P1, carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar hora pretendida, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “P1 Temp. Ar”.

Para seleccionar a temperatura de set point ambiente no programa P1, carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar a temperatura pretendida, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “P1 Temp. Água”.

Para seleccionar a temperatura de set point da água (apenas na versão água) no programa P1, carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar a temperatura pretendida, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “P1 Fire”.

Para seleccionar a potência de trabalho (1 a 5) no programa P1, carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar a potência pretendida, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “P1 Dia”.

Para seleccionar os dias da semana em que queremos o programa P1 a trabalhar, carregar em “set” e com as teclas “-” e “+” escolher o dia da semana. Carregar em “set” e começa a piscar. Com as teclas “-” e “+” escolher a opção “On” ou “Off”. Carregar em “ok” para confirmar a escolha. Carregar na tecla “esc” para passar ao menu “P1 Dia”. Carregar duas vezes em “esc” e de seguida em “+” para aceder ao menu “Configurações”.

Efectuar o mesmo procedimento para os programas P2 a P6.

Nota: Depois de parametrizar os programas não esquecer de fazer a habilitação dos mesmos (menu “habilitações”).

7.2.5. Sleep

O menu "Sleep" permite programar a hora para a Salamandra se desligar.

Carregar em “set” começa a piscar a hora. Utilizando as teclas “-” e “+” é possível escolher a hora pretendida. Depois de escolher a hora, carregar em “ok” para confirmar. Carregar em “esc” para voltar ao menu e em “+” para avançar para o menu configurações.

7.2.6. Menu configurações

Para alterar as configurações da Salamandra carregar em "set", aparece "menu Língua" para seleccionar a língua.

- Língua

Para seleccionar a língua, carregar em “set” e com as teclas “+” ou “-” seleccionar a língua pretendida (Pt – Português; NI – Holandês; Gr – Grego; It – Italiano; En – Inglês; Fr – Francês; Es – Espanhol; De – Alemão). Carregar em “ok” para confirmar. Carregar na tecla “+” para passar para o menu “eco”.

- Modo eco

Quando ativamos o Modo “ECO” juntamente com a função Thermostat, a Salamandra funciona a potência máxima até o termostato abrir o contacto (NO) e passando a funcionar a potência mínima durante um intervalo de tempo previamente estabelecido (Shutdown delay time: valor de fábrica: 20 minutos). Depois deste intervalo de tempo, a Salamandra apaga-se. Do início da fase de Shutdown da Salamandra temos a contagem de outro intervalo de tempo previamente estabelecido (Starup delay time: valor de fábrica: 20 minutos), assim quando o termostato fecha o contacto (NC), a mesma pasa a fase de ativação.

Starup delay time (tempo de espera On): é o tempo de espera depois do contacto do termostato se fechar (NC), para ativar a Salamandra.

Shutdown delay time (tempo de espera Off): é o tempo de espera depois do contacto do termostato se abrir (NO), para desligar a Salamandra.

Nota: para este sistema de funcionamento a primeira vez é necessário pulsar o botão On/Off no display. Para habilitar o modo eco, carregar em “set” e começa a piscar. Com as teclas “-” e “+” seleccionar a opção “On” ou “Off”. Carregar em “set” para confirmar a escolha. Carregar em “esc” para voltar ao menu anterior e de seguida em “+” para avançar para o menu iluminação.

- Iluminação

Para seleccionar ecrã iluminado, carregar em “set” e começa a piscar. Carregar na tecla “+” ou “-” para seleccionar o tempo que pretende que a iluminação do ecrã esteja

ligada; ou escolha a opção “On” para manter a luz sempre ligada. Carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “tons”.

- Tons

Para habilitar o som das teclas, carregar em “set” e começa a piscar. Carregar na tecla “+” ou “-” para selecção “On” ou “Off”. Carregar em “ok” para confirmar. Carregar na tecla “+” para passar para o menu “°C/°F”.

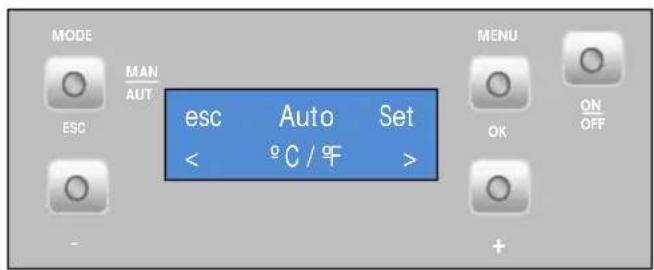

- Unidade de temperatura (°C / °F)

Para seleccionar °C / °F, carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para seleccionar “°C”, “°F” ou “Auto”, carregar em “ok” para confirmar a escolha. Carregar na tecla “+” para passar para o menu “Receita Pellet”.

- Receita de pellets

Carregue em "set" e aparece o menu "Actuações transitórias".

- Actuações transitórias

Esta função permite aumentar ou diminuir 25 % a quantidade de pellets no processo de arranque. Carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para aumentar ou diminuir ( de -5 a +5 ), consoante o pretendido. Cada unidade tem de ser multiplicada por 5 para se obter a percentagem correcta. Carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “Actuações de Potência”.

- Actuações de potência

Esta função permite aumentar ou diminuir 25 % a quantidade de pellets em cada nível de potência. Carregar em “set” e começa a piscar. Carregar na tecla “+” ou “-” para aumentar ou diminuir (de -5 a +5), consoante o pretendido. Cada unidade tem de ser multiplicada por 5 para se obter a percentagem correcta. Carregar em “ok” para confirmar valor. Carregar em “esc” para voltar ao menu “Receita de pellets” e de seguida na tecla “+” para passar para o menu “Termostato”.

- Termostato

Esta função permite activar ou desactivar o termostato de temperatura ambiente, carregar em “set” e começa a piscar, carregar na tecla “+” ou “-” para selecção “On” ou “Off”, carregar em “ok” para confirmar valor. Carregar na tecla “+” para passar para o menu “carga pellet”.

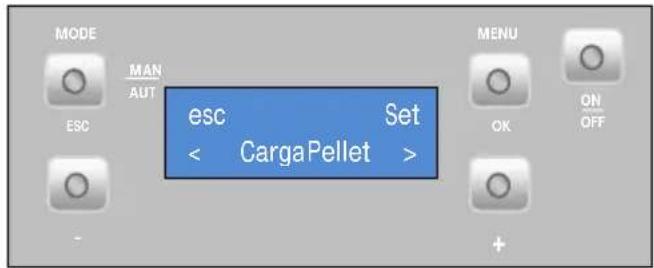

- Carga pellet

Esta função permite activar o motor do sem fim de forma a encher o canal quando este fica vazio para não falhar o acendimento. Carregar em “set” e aparece a opção “ok”. Carregar em “ok” para activar o motor (aparece a mensagem “habilitada”) e em “esc” para o parar. Carregar na tecla “+” para passar para o menu “limpeza”.

- Limpeza

Esta função permite efectuar a limpeza do cesto de queima de forma manual. Carregar em “set” e aparece a mensagem “ok”. Carregar em “ok” para iniciar a limpeza e surge a mensagem “habilitada”. Quando pretender parar, carregar em “ok”. Carregar na tecla “+” para passar para o menu “menu Técnico”.

O menu técnico não está disponível para o consumidor final e diz respeito apenas a configurações de fábrica que em caso algum devem ser alteradas.

7.2.7. Info Usuário

Neste menu o utilizador pode visualizar algumas informações acerca da Salamandra.

Carregando em “set” aparece o Menu “Código de Ficha”. Código do software / firmware do display. Carregando na tecla “+” passa o menu seguinte “Horas Funcionamento”.

Este menu indica quantas horas de trabalho tem a Salamandra.

Velocidade (rotações por minuto) de funcionamento do extractor de fumos.

Caudal de ar medido pelo sensor de ar.

Tempo (em "On") de rotação do sem fim.

Nível de potência do ventilador.

Pressão no circuito hidráulico

8. Arranque

Para dar início ao arranque da Salamandra a pellets é necessário premir a tecla start/stop durante 3s. O Display deverá indicar “acendimento”, mantendo-se assim até a fase de acendimento estar concluída.

Os pellets serão conduzidos através do canal de alimentação até ao cesto de queima (câmara de combustão), onde será iniciada a sua ignição com o auxílio da resistência de aquecimento. Este processo poderá demorar entre 5 a 10 minutos, consoante o parafuso sem-fim de transporte de pellets esteja previamente carregado ou vazio com combustível. Após terminada a fase de ignição, no display deverá aparecer a palavra “On”. A regulação da potência de aquecimento pode ser efectuada em qualquer instante, bastando para isso premir a tecla de selecção de potência durante aproximadamente 1seg. O utilizador tem a possibilidade de escolher entre cinco níveis de potência

pré-determinados. A indicação da potência seleccionada fica visível no display. O estado inicial de potência no início de cada arranque será o valor definido antes da última paragem.

8.1. Paragem

A ordem de paragem do aparelho é realizada premindo a tecla start/stop durante 3s. Até à conclusão desta fase o display indicará “desactivação”. O extractor ficará activo até ser atingida a temperatura de fumos de 40 °C, para garantir que o material é todo queimado.

8.2. Desligar o aparelho

Só deverá desligar o aparelho após ter cumprido o procedimento de paragem, certifique-se que o display indica “Off”. Caso seja necessário, desligue o cabo de alimentação da tomada eléctrica.

8.3. Instrução para remover as capas laterais

8.3.1. Remover capas laterais

Levantar a capa e puxar para cima e para a frente retirando-a dos encaixes superiores e e frontais. A montagem faz-se da forma inversa.

Figura 12 – remoção das capas laterais

8.3.2. Tampa do depósito de pellets

A abertura do depósito de pellets faz-se deslocando o fecho lateralmente (Figura 113-a) e levantando a tampa (Figura 113-b).

Figura 14 – Reabastecimento do depósito de pellets

3 – Ligue o equipamento e feche a tampa do depósito, pressionado-a, como ilustrado na Figura 113-a.

8.5. Instalação e funcionamento com comando externo (cronotermostato) – não incluído nas Salamandras

As Salamandras a pellets são produzidas de série com o comando (display). Em alternativa, a Salamandra pode ser utilizada com aplicação de um comando externo genérico (cronotermostato) ou de outro tipo de comando desde que seja um contacto sem tensão. Nota: o comando externo, por regra, vem acompanhado de manual. Para utilizar um comando externo é necessário conectar esse mesmo comando a placa do interface (Figura 15–c).

c)
Figura 15 – Comando externo (cronotermostato) e interface de ligação – ambos não incluídos.

Esta placa dispõe de duas entradas “remote” e “therm”, ao ligar o cronotermostato na entrada “remote” o utilizador da ordem de arranque (contato fechado NC) e paragem (contato aberto NO).

No caso de ligar na entrada “thermostat” esta só ira variar a potência da máquina entre potência mínima (contato aberto NO) e potência máxima (contato fechado NC).

Nota: o comando externo, por regra, vem acompanhado de manual.

No caso do comando remoto sem fios é necessário ligar os dois fios, como indica a figura seguinte:

Legenda de cores:
CN - cinza
N - negro
C - castanho
A - azul

Figura 16 – Ligação do comando remoto sem fios

No caso do comando remoto com fios é necessário ligar os fios negro e cinza no receptor como se exemplifica na seguinte figura.

Figura 17 – Ligações do comando externo com fios

Nota importante: não conectar corrente eléctrica 220V no interface de ligação.

8.5.1. Instrução de montagem do comando externo

1 – Desligar a máquina no interruptor geral, retirar a lateral direita da Salamandra a pellets

2 – Retirar os terminais dos bornes fase (F) e neutro (N) da máquina.

3 – Cravar os terminais do cabo que alimenta com 220V o emissor.

4 – Ligar os fios no conector do contacto ON/OFF (figura 118 –d); Passar os fios pelo bucim, para o interior da Salamandra (figura 118 – e);

5 – Ligar a ficha do comando externo (contacto On/Off) na posição “remote” (figura 118 – g);.

Figura 18 - Instalação do cronotermostato

9. Manutenção !

A Salamandra a pellets Baxi requer uma manutenção cuidada. O principal cuidado a ter, consiste na limpeza regular das cinzas na zona de queima dos pellets. Esta pode ser feita de uma forma prática através do auxílio de um simples aspirador de cinzas. A operação de limpeza deve ser executada após cada queima de aproximadamente, 60kg de pellets.

Nota: No entanto, antes de proceder a qualquer operação de limpeza é imperativo que a Salamandra se encontre desligada e suficientemente fria para evitar acidentes.

Limpeza da Salamandra

Para efectuar esta manutenção na Salamandra, deverá proceder-se à limpeza dos tubos de passagem de ar. Para tal deverá levantar-se a tampa existente na zona superior da Salamandra (Figura 19-a) e de seguida rodar (Figura 18-b) e levantar várias vezes os manípulos aí existentes (Figura 19-c), de forma a provocar a queda da sujidade acumulada no interior dos tubos.

De seguida deve limpar-se o interior da Salamandra esfregando com uma escova de aço as superfícies com sujidade acumulada (Figura 20 – Limpieza del interior de la Estufa de agua.

b)
Figura 20 – Limpeza do interior da Salamandra a água

De seguida deve retirar-se o cesto de queima (Figura 21– a) e o cesto de cinzas (Figura 21– b) e aspirar as cinzas de ambos. É também necessário limpar o interior da Salamandra bastando para isso abrir o alçapão, como mostra a Figura 23. Por fim, montar as peças pela ordem inversa à qual foram retiradas e fechar a porta do aparelho.

Por cada 600-800 Kg de pellets consumidos, deverá ser efectuada uma limpeza adicional.

Na Salamandra de água, deverá proceder-se à limpeza dos tubos por onde circula o ar e os respectivos turbuladores. Para tal, deverá abrir a tampa situada na zona superior do equipamento (Figura 24-a), retirara o galvanizado e retirar as seis porcas de orelhas que fixam cada um dos grupos de turbuladores (Figura 24-b e c). De seguida puxar os turbuladores para cima (Figura 24 - d/e). Deve usar-se um aspirador para limpar esta zona (Figura 24-f) e com um escovilhão de aço é possível limpar o interior dos tubos (Figura 24-g). Os turbuladores que foram retirados devem também ser limpos com um escovilhão de aço (Figura 24-h).

Para voltar a colocar os turbuladores, deverá proceder-se de forma inversa ao indicado nas figuras.

No caso de se verificar que a extracção de fumos não está a ser efectuada nas melhores condições, recomendamos a limpeza do extractor como indicado na Figura 25 e Figura 26. Contudo recomenda-se esta operação no mínimo uma vez por ano.

Figura 26 – Aspirar a zona de passagem do ar

10. Lista Alarmes / avarias / recomendações!

Alarme	Código		Causa e Resolução
Falha na ignição A01 Tempo máximo 900s			- canal do sem-fim vazio - voltar a fazer o arranque- resistência queimada acendimento - substituir resistência- cesto de queima mal colocado- temperatura de fumos não ultrapassou o valor definido na activação
Chama apagada ou falta de pellets	A02	Temperatura fumos inferior a: 40 °C	- depósito de pellets vazio
Temperatura em excesso na cuba de pellets	A03 110 °C		- ventilador ambiente não funciona - chamar assistência- termostato avariado - chamar assistência- máquina com ventilação deficiente
Excesso de temperatura de fumos	A04	Mais de 260 °C	- ventilador ambiente não funciona ou está num nível de potência baixo - aumentar o nível para o máximo (se o problema persistir chamar assistência)- tiragem insuficiente- excesso de dosagem de pellets- sonda de fumos avariada
Alarme pressostato A05		Porta aberta, falta de depressão ou avaria do extractor durante 120 s	- fechar a porta e retirar o erro de pressostato avariado- obstrução do tubo de exaustão ou extractor avariado
Sensor de massa de ar A06		Delta de 40 lpm durante 900 s	- tubagem com tiragem insuficiente ou tubagem obstruída- sensor massa de ar avariado
Porta aberta A07		Porta aberta durante 120 segundos	- fechar a porta - retirar o erro- sensor massa de ar avariado
Erro no extractor de fumos A08 Erro na ligação			- verificar ligação- verificar se o ventilador não está bloqueado
Erro no sensor de fumos	A09 Erro na ligação		- verificar ligação- sonda de fumos avariada
Erro na resistência de pellets	A10 Erro na ligação		- verificar ligação- resistência avariada
Erro motor do sem-fim	A11 Erro na ligação		- verificar ligação- motor sem-fim avariado
Alarme nível de pellets	A15	Falta de pellets no silo externo	- colocar pellets no silo (só activo nas Salamandras automáticas)
Pressão de água fora do intervalo de funcionamento	A16		- verificar ligação- verificar pressão no circuito hidráulico- ajustar pressão no circuito hidráulico (intervalo de trabalho 0,5 até 2,9 bar)
Excesso de temperatura de água	A18	95 °C	- verificar ligação- verificar se a bomba trabalha- purgar circuito hidráulico- verificar se os dissipadores de calor estão abertos

Tabela 2 - lista de alarmes

Nota importante: todos os alarmes originam o shutdown da máquina. Será necessário fazer “reset” ao alarme e reiniciar. Para fazer o “reset” da máquina deverá premir o botão “On/Off” durante 3 a 4 segundos até ouvir o sinal sonoro.

- Anomalias

Anomalias

Manutenção “service”

Falha no sensor de ar

Baixo nível de pellets

Porta aberta

Falha no sensor de temperatura de ar

Falha no sensor de temperatura de água

Falha no sensor de pressão de água

Pressão de água próxima dos extremos do intervalo de funcionamento

Tabela 3 - lista de anomalias

Nota importante: A anomalia de manutenção (mensagem de “service” no display) significa que a salamandra tem mais de 2100 horas de serviço. O cliente deve fazer a manutenção ao equipamento e só depois reiniciar o contador de horas (acesso através do Menu Técnico) para eliminar a mensagem de anomalia. Esta anomalia não influencia o normal funcionamento do equipamento, é apenas um aviso.
Nota importante: quando ocorre o alarme “A16” pode-se verificar o valor de pressão lido pela Salamandra, basta para tal, premir durante 10 segundos o botão “Mode” para ter acesso aos menus normais da Salamandra, tem-se 2 minutos para aceder ao menu “info usuario” e verificar o valor de pressão lido pela Salamandra.
Nota importante: só se consegue fazer o reset de qualquer erro se o mesmo estiver a piscar no display, caso o erro esteja fixo no display temos de premir uma vez no botão"Mode".
Nota importante: as anomalias não originam o shutdown da máquina.
! AVISO!

Para desligar o aparelho, em caso de emergência, deve fazer o normal shutdown do equipamento.

! AVISO!

O EQUIPAMENTO ESTARÁ QUENTE DURANTE O FUNCIONAMENTO, PELO QUE É NECESSÁRIO TER CUIDADO, PRINCIPALMENTE NO PUXADOR DE ABERTURA DE PORTA.

11. Esquemas de Instalação

Ligação simples apenas a radiadores de aquecimento central

Figura 27 – Ligação simples apenas a radiadores de aquecimento central

Notas:

• O cronotermostato deve ter 1º a 2 °C de hysterisis.
• Hidro independiente "On" (water temperatura controlled regulation)
• Modulating pump "On"
• Water sensing inhibition "On"
• Alternative hydro shutdown "On"
• Bomba "On" = 50 °C
• Bomba "Off" = 50 °C

Podemos ajustar/alterar de acordo com o criterio do cliente para outra temperatura.

Ligação a radiadores de aquecimento central e águas sanitárias combinado com painel solar

Figura 28 – Ligação a radiadores de aquecimento central e águas sanitárias combinado com painel solar

Exemplo de ligação eléctrica de um cronotermostato (controlo do ar ambiente) de um termostato diferencial ligado ao deposito de AQS e da válvula de três vias a uma caixa de relés

Figura 29 – ligação eléctrica de um cronotermostato (controlo do ar ambiente) de um termostato diferencial ligado ao deposito de AQS e da válvula de três vias a uma caixa de relés

Ligação a radiadores de aquecimento central, cojugado com outra Salamandra de apoio e águas sanitárias combinado com painel solar

Figura 30 – Ligação a radiadores de aquecimento central, cojugado com outra Salamandra de apoio e águas sanitárias combinado com painel solar

Notas:

• O Termostato diferência deve ter uma hysterisis de 15 a 25°C. 1
• Hidro independiente “Off” (water temperatura controlled regulation), colocar a Salamandra em modo “manual” e nivle de potência em “5”
• Modulating pump "On"
• Water sensing inhibition "On"
• Alternative hydro shutdown "On"
• Bomba "On" = 50 °C
• Bomba "Off" = a mesma temperatura do termostato ou 1 °C por debaixo da temperatura do termostato diferencial

No caso de utilizar a Salamandra com termostato diferencial a máquina deve estar cometada na coneção “Remote”.

Cálculo depósitos de inercia: para as Estufas a pellets se recomenda que o depósito de inercia tenha 20l/kW.

Ligação a chão radiante, cojugado com outra Salamandra de apoio e águas sanitárias combinado com painel solar

Figura 31 – Ligação a chão radiante, cojugado com outra Salamandra de apoio e águas sanitárias combinado com painel solar

Simbologia

Figura 32 – Simbologia

12. Esquema eléctrico da Salamandra a pellets

Figura 34 – gráficos de desempenho da bomba circuladora

14. Fim de vida de uma Salamandra a pellets

Cerca de 90% dos materiais utilizados no fabrico dos equipamentos são recicláveis, contribuindo dessa forma para menores impactos ambientais e contribuindo para o desenvolvimento sustentável do Planeta. Assim, o equipamento em fim de vida deve ser encaminhado para operadores de resíduos licenciados, pelo que se aconselha o contacto com o seu município para que se proceda à correcta recolha.

15. Glossário

Ampere (A): unidade de medida (SI) de intensidade de corrente eléctrica.

bar: unidade de pressão e equivale a exactamente 100.000 Pa. Este valor de pressão é muito próximo ao da pressão atmosférica padrão.

cal (Caloria): exprime-se pela quantidade de calor indispensável para aumentar um grau centígrado a temperatura de um grama de água.

CO (monóxido de carbono): É um gás levemente inflamável, incolor, inodoro e muito perigoso devido à sua grande toxicidade.

CO₂ (dióxido de carbono): Gás por um lado necessário às plantas para a fotossíntese e por outro emitido para a atmosfera, contribuindo para o efeito estufa.

Combustão: é um processo de obtenção de energia. Combustão é basicamente uma reacção química, e para que esta se processe é fundamental a existência de três elementos: combustível, comburente e temperatura de ignição.

Comburente: é a substância química que alimenta a combustão (essencialmente o oxigénio), fundamental no processo de combustão.

Combustível: é tudo aquilo que é susceptível de entrar em combustão, neste caso em concreto referimo-nos à madeira.

Creosoto: composto químico processado através da combustão. Este composto por vezes deposita-se no vidro e na chaminé do recuperador.

Disjuntor: dispositivo electromecânico que permite proteger uma determinada instalação eléctrica.

Eficiência Energética: capacidade de gerar elevadas quantidades de calor com a menor energia possível - provoca menor impacto ambiental e redução no orçamento energético.

Emissões de CO: emissão do gás monóxido de carbono para a atmosfera.

Interruptor Diferencial: protege as pessoas ou o património contra falhas à Terra, evitando choques eléctricos e incêndios.

kcal (kilocaloria): unidade de medida múltipla da caloria. Equivalente a 1000 calorias.

kW (kilowatt): Unidade de medida correspondente a 1000 watts.

Pa (Pascal): unidade padrão de pressão e tensão no Sistema Internacional (SI). O nome desta unidade é uma homenagem a Blaise Pascal, eminente matemático, físico e filósofo francês.

Poder Calorífico: designado também por calor específico de combustão. Representa a quantidade de calor libertado, quando uma determinada quantidade de combustível é queimada completamente. O poder calorífico exprime-se por calorias (ou kilocalorias) por unidade de peso de combustível.

Potência nominal: Potência eléctrica consumida a partir da fonte de energia. É indicada em watts.

Potência calorífica nominal: capacidade de aquecimento, ou seja, a transferência calorífica que o equipamento fará da energia da lenha – é medida para uma carga de lenha standard num determinado período de tempo.

Potência de utilização: é uma recomendação do fabricante testando os equipamentos com cargas de lenha dentro dos parâmetros razoáveis de funcionamento mínimos e máximos dos equipamentos. Esta potência de utilização mínima e máxima terá consumos de lenha por hora distintos.

Prumo: vertical da instalação para elevar o ponto mais alto da instalação.

Rendimento: é expresso pela percentagem de “energia útil” que pode ser extraída de um determinado sistema, tendo em conta a “energia total” do combustível utilizado.

Temperatura de ignição: temperatura acima da qual o combustível pode entrar em combustão.

Termo - resistente: resistente a altas temperaturas e ao choque térmico.

Vitrocerâmica: matéria cerâmica de elevada resistência produzida a partir da cristalização controlada de materiais vítreos. Muito utilizada para aplicações industriais.

W (Watt): a unidade do Sistema Internacional (SI) para a potência.

16. Anexos

- Fluxograma 1 – Activação normal

Nota (apenas para versão água): A bomba circuladora trabalha de forma pulsada a partir dos 50°C de temperatura da água e em modo contínuo a partir da temperatura de set-point.

Fluxograma 2 – Desligar a máquina

Nota (apenas para versão água): A bomba circuladora desliga-se abaixo dos 40°C de temperatura da água.
