Tipo de produto	Termostato digital mural para ventiloconvector
Modelo	IQC40
Marca	Baxi
Dimensões	86×86×15 mm (altura×largura×profundidade)
Peso	Não especificado no manual
Alimentação	AC 220V±10%, 50/60Hz
Faixa de temperatura de ajuste	17~30°C ajustável
Precisão do display de temperatura	1°C
Diferencial de comutação	Aprox. ±1°C
Faixa de corrente	Menor que 1 A
Limites de temperatura de operação	5~45°C
Limites de umidade de operação	Menor que 92% RH
Limite de temperatura de armazenamento	-15~55°C
Seção de cabo recomendada	0.5~2.5 mm²
Funções principais	Controle de temperatura, modos Aquecimento/Refrigeração, 3 velocidades do ventilador (Automático, Baixa, Média, Alta), temporizador ligar/desligar, relógio, compensação de temperatura
Instalação	Mural, requer caixa de embutir com profundidade ≥50 mm, fixação com parafusos M4
Alarme	Mostra “E1” se a temperatura ambiente ultrapassar a faixa adequada
Segurança	Evitar contato das partes elétricas com água, lama ou outras substâncias
Idiomas do manual	ES, PT (outros disponíveis mediante solicitação)

Perguntas frequentes - IQC40 Baxi

Como ligo e desligo o termostato Baxi IQC40?

Para ligar ou desligar, pressione o botão liga/desliga (U). A unidade e o display começarão a operar ou desligarão.

Como alterno entre modo calor e frio?

Pressione o botão M para alternar entre os modos Aquecimento (Heat) e Arrefecimento (Cool).

Como ajusto a velocidade do ventilador?

Pressione o botão ♣ para variar a velocidade: Automático (Auto), Baixa (Low), Média (Med) ou Alta (High).

Como configuro a temperatura desejada?

Pressione os botões ▼ ou ▲ para reduzir ou aumentar a temperatura de ajuste, grau a grau.

Como programo um temporizador de ligar (Timer ON)?

Pressione o botão M até que 'hh' pisque em 'hh:mm'. Use ▼ ou ▲ para ajustar as horas. Pressione ◆ para ajustar os minutos e depois M para confirmar.

Como programo um temporizador de desligar (Timer OFF)?

Pressione o botão M até que 'hh' pisque com o ícone de desligar. Ajuste horas e minutos como no Timer ON e confirme com M.

Como cancelo um temporizador programado?

Para cancelar Timer ON: ajuste para '00:00' ou, na tela padrão, mantenha pressionado ◆ durante 3 segundos. Para Timer OFF: similar, mantenha pressionado ✗ durante 3 segundos.

O que significa o código de alarme 'E1' na tela?

O display mostrará 'E1' quando a temperatura ambiente ultrapassar a faixa adequada de funcionamento do termostato.

Como instalo o termostato corretamente?

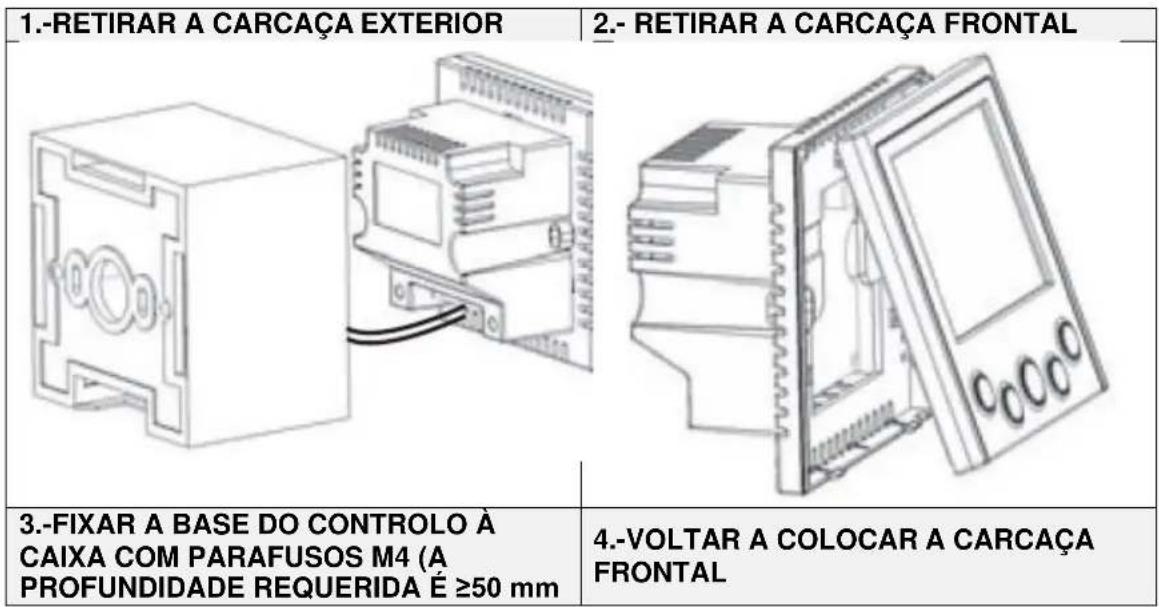

Remova a carcaça externa e frontal. Fixe a base à caixa de embutir com parafusos M4 (profundidade mínima da caixa: 50 mm). Recoloque a carcaça frontal. Conecte os cabos conforme o diagrama elétrico do manual.

Quais são as especificações elétricas do IQC40?

Alimentação: AC 220V±10%, 50/60Hz. Corrente máxima: <1 A. Seção de cabo recomendada: 0.5~2.5 mm².

MANUAL DE UTILIZADOR IQC40 Baxi

Instruções de Instalação e Montagem para o

INSTALADOR

CE

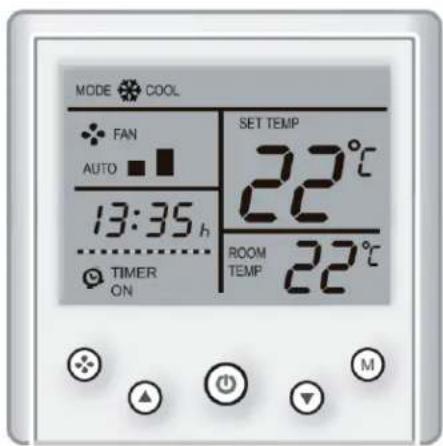

Funções chave: Botão ligar/desligar (U), botão modo de operação (M), botão velocidade do ventilador (◆, botão ajuste de temperatura ( ,▲▼

1. OPERAÇÃO

ON/OFF: Premindo o botão “山区”, a unidade e o ecrã do controlo começam a operar; premindo outra vez a unidade e o controlo apagam-se.

Modo de operação: Premindo o botão “M”, altera o modo entre Aquecimento e Arrefecimento (Heat, Cool).

Velocidade do ventilador: Premindo o botão “♣” varia a velocidade do ventilador entre Auto-Baixa-Média-Alta (Auto, Low, Med, High).

Temperatura de ajuste: Premindo “▼” reduz a temperatura de ajuste, premindo “▲” aumenta a temperatura de ajuste; a temperatura varia grau a grau.

Temporizador ligado (TIMER ON): Prima o botão “M”, e aparece “hh:mm” com “hh” a piscar (no tempo “TIMING ON” o ícone é mostrado). Prima “▼” ou “▲” para ajustar o temporizador uma hora (premir durante 3s para continuar o ajuste); prima o botão “◆” de novo, pisca “mm” em “hh:mm”, prima “▼” ou “▲” para ajustar o temporizador de minutos (mantenha premido 3s para continuar o ajuste). Prima o botão “M” para confirmar (não pode operar o botão durante 5s se não confirmar). Prima o botão “M” antes de confirmar para entrar no ajuste TIMING OFF y volverá a la interfaz por defecto.

Temporizador desligado (TIMER OFF): Entrar no ajuste do temporizador, premindo o botão “M”, até que “hh” em “hh:mm” fique intermitente (no tempo de “timing off” o ícone é mostrado). Prima “▼” ou “▲” para ajustar o temporizador em horas (manter premido durante 3s para continuar o ajuste); prima novamente o botão “✗”, em “hh:mm” pisca “mm”. Prima “▼” ou “▲” para colocar os minutos do temporizador desligados (mantenha premido durante 3s para continuar o ajuste) e prima o botão “M” para confirmar (se não operar durante 5s será autoconfirmado, prima o botão “M” antes de confirmar e entrará no ajuste do relógio) e voltará ao ecrã inicial.

Ajuste do relógio: Entre no ajuste do temporizador, prima o botão “M”, até que “hh” em “hh:mm” pisque (no tempo “TIMING ON” e “TIMING OFF ” os ícones não estão visíveis), prima “▼” ou “▲” para ajustar a hora do relógio (mantenha premido durante 3s para continuar o ajuste); prima o botão “◆” de novo: em “hh:mm” pisca “mm”. Prima “▲” ou “▲” para ajustar os minutos do relógio (mantenha premido durante 3s para continuar o ajuste), prima o botão “Mpara confirmar (se não operar durante 5s será autoconfirmado, prima o botão “M” antes de confirmar e entrará no ajuste do relógio) e voltará ao ecrã inicial.

Cancelar o TIMING ON: ajustar o temporizador a "00:00" ou com o ecrã mostrado por defeito premir o botão "durante 3s para cancelar o TIMING ON.

Cancelar o TIMING OFF: ajustar o temporizador a "00:00" ou com o ecrã mostrado por defeito premir o botão "durante 3s para cancelar o TIMING OFF.

Compensação do ajuste de temperatura: Com o aparelho desligado, prima os botões “▼” e “▲” durante 3s, no ecrã de “SETTING TEMP” serão mostrados os valores de compensação de temperatura; prima o botão “ ” para alterar a compensação de temperatura. Prima “▼” ou “▲” para ajustar a compensação dos valores de temperatura (manter pressionado durante um tempo para entrar em ajustes), prima o botão “M” para confirmar (se não operar durante 5s será autoconfirmado) e voltará ao estado de desligado.

2. DADOS TÉCNICOS

Intervalo de ajuste da temperatura: 17~30 °C	Alimentação elétrica: 220V±10%, 1~; 50/60Hz
Diferencial de comutação: Aprox. ±1°C	Intensidade: < 1A
Limites de temperatura de operação: 5~45°C	Secção dos cabos de alimentação: 0.5~2.5mm ^2
Limites de humidade de operação: < 92% HR	Dimensões: 86×86×15mm (Alt.×Larg.×Profund.)
Temperaturas limite de armazenamento: -15~55°C	Exatidão temperatura ecrã: 1°C

3. ALARME

Quando o controlo de temperatura trabalhar acima da temperatura adequada, o ecrã "temperatura AMBIENTE" mostrará "E1".

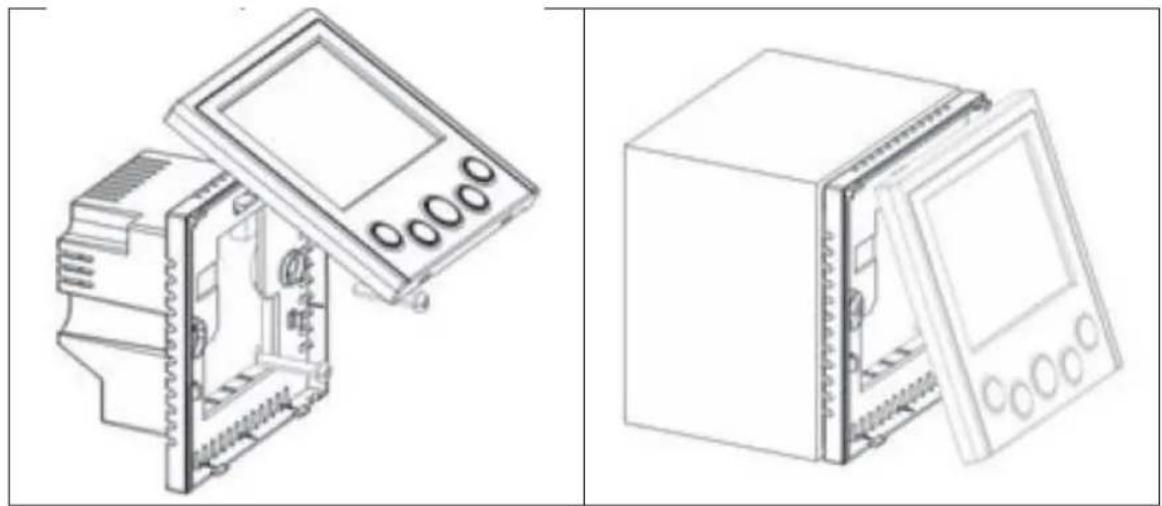

4. INSTRUÇÕES DE MONTAGEM

Assegure-se que todos os cabos são ligados de acordo com o indicado no diagrama elétrico.

Evitar que as partes elétricas do dispositivo entrem em contacto com água, humidade ou outro tipo de substâncias para evitar avarias.
