Tipo de producto	Termostato digital mural para ventiloconvector
Modelo	IQC40
Marca	Baxi
Dimensiones	86×86×15 mm (alto×ancho×fondo)
Peso	No especificado en el manual
Alimentación	AC 220V±10%, 50/60Hz
Rango de temperatura de consigna	17~30°C ajustable
Exactitud del display de temperatura	1°C
Diferencial de conmutación	Aprox. ±1°C
Rango de corriente	Menor de 1 A
Límites de temperatura de operación	5~45°C
Límites de humedad de operación	Menor de 92% RH
Límite de temperatura de almacenamiento	-15~55°C
Sección de cable recomendada	0.5~2.5 mm²
Funciones principales	Control de temperatura, modos Calefacción/Refrigeración, 3 velocidades de ventilador (Auto, Baja, Media, Alta), temporizador encendido/apagado, reloj, compensación de temperatura
Instalación	Mural, requiere caja de empotrar de profundidad ≥50 mm, fijación con tornillos M4
Alarma	Muestra “E1” si la temperatura ambiente supera el rango adecuado
Seguridad	Evitar contacto de partes eléctricas con agua, lodo u otras sustancias
Idiomas del manual	ES, PT (otros disponibles mediante solicitud)

Preguntas frecuentes - IQC40 Baxi

¿Cómo enciendo y apago el termostato Baxi IQC40?

Para encender o apagar, pulse el botón de encendido/apagado (U). La unidad y el display comenzarán a operar o se apagarán.

¿Cómo cambio entre modo calor y frío?

Pulse el botón M para cambiar entre los modos Calefacción (Heat) y Refrigeración (Cool).

¿Cómo ajusto la velocidad del ventilador?

Pulse el botón ♣ para variar la velocidad: Auto, Baja (Low), Media (Med) o Alta (High).

¿Cómo configuro la temperatura deseada?

Pulse los botones ▼ o ▲ para reducir o aumentar la temperatura de consigna, grado a grado.

¿Cómo programo un temporizador de encendido (Timer ON)?

Presione el botón M hasta que parpadee 'hh' en 'hh:mm'. Use ▼ o ▲ para ajustar las horas. Pulse ◆ para ajustar los minutos y luego M para confirmar.

¿Cómo programo un temporizador de apagado (Timer OFF)?

Presione el botón M hasta que parpadee 'hh' con el icono de apagado. Ajuste horas y minutos como en el Timer ON, y confirme con M.

¿Cómo cancelo un temporizador programado?

Para cancelar Timer ON: ajuste a '00:00' o, en la pantalla por defecto, mantenga presionado ◆ durante 3 segundos. Para Timer OFF: similar, mantenga presionado ✗ durante 3 segundos.

¿Qué significa el código de alarma 'E1' en la pantalla?

El display mostrará 'E1' cuando la temperatura ambiente supere el rango adecuado de funcionamiento del termostato.

¿Cómo instalo el termostato correctamente?

Retire la carcasa exterior y frontal. Fije la base al cajetín con tornillos M4 (profundidad mínima de caja: 50 mm). Vuelva a colocar la carcasa frontal. Conecte los cables según el diagrama eléctrico del manual.

¿Cuáles son las especificaciones eléctricas del IQC40?

Alimentación: AC 220V±10%, 50/60Hz. Corriente máxima: <1 A. Sección de cable recomendada: 0.5~2.5 mm².

MANUAL DE USUARIO IQC40 Baxi

Instrucciones de Instalación y Montaje para el

INSTALADOR

CE

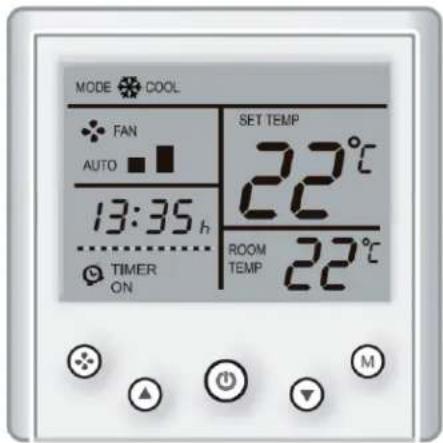

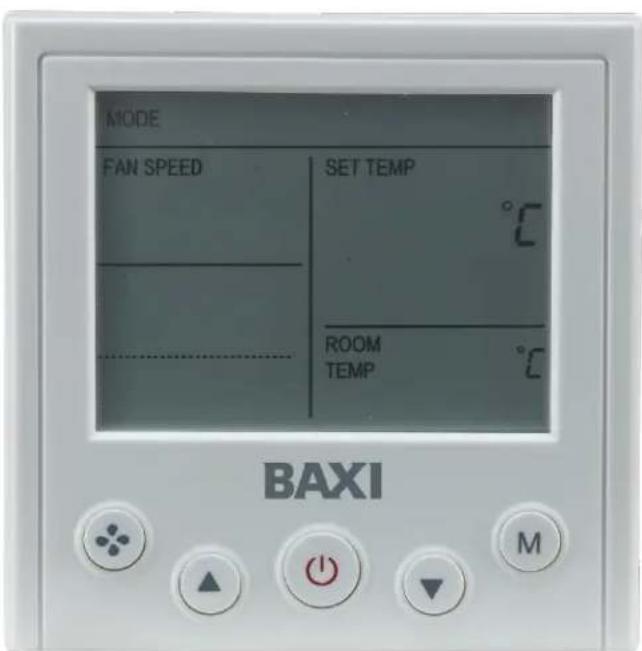

Funciones de producto:

Funciones clave: Botón de encendido/apagado (U), botón de modo de operación M, botón de velocidad de ventilador(•), botón de ajuste de temperatura de setting( ,▲ ▼

1. OPERACIÓN

ON/OFF: Pulsando el botón “La unidad y el display del control empezarán a operar; pulsado otra vez la unidad y el control se apagarán.

Modo de operación: Pulsando el botón "M", se cambiará de modo Calefacción-Refrigeración (Heat, Cool).

Velocidad del ventilador: Pulsando el botón “♣” se varía la velocidad del ventilador de Auto-Baja-Media-Baja (Auto, Low, Med, High).

Temperatura de consigna: Pulsando “▼” se reduce la temperatura de consigna, pulsando “▲” se aumenta la temperatura de consigna; la temperatura se varía grado a grado.

Temporizador encendido (TIMER ON): Presione el botón “M”, y el “hh” en el “hh:mm” parpadeará (en el tiempo “TIMING ON” el icono se mostrará), presione “▼” o “▲” para ajustar el temporizador una hora (presionar durante 3s para continuar el ajuste); presione el botón “◆” de nuevo, el “mm” en el “hh:mm” parpadeará, presione “▼” o “▲” para ajustar el temporizador del minutero. (Mantenga presionado 3s para continuar el ajuste), presione el botón “M” para confirmar (no puede operar el botón durante 5s si no ha sido confirmado. Presione el botón “M” antes de la confirmación para entrar en el ajuste del TIMING OFF y volverá a la interfaz por defecto.

Temporizador de apagado (TIMER OFF): Entrar en el ajuste del temporizador, presionando el botón “M”, hasta que el “hh” en el “hh:mm” parpadee (en el tiempo de “timing off” el icono se mostrará), presione “▼” o “▲” para ajustar el temporizador en las horas (mantener pulsado durante 3s para continuar el ajuste); presione el ajuste del botón “◆de nuevo, el “mm” en el “hh:mm” parpadeará, presione “ ” o▼” para poner el minutero del temporizador en off (mantenga presionado durante 3s para continuar el

ajuste), presione el botón “M para la confirmación (si no opera durante 5s será autoconfirmado, presione el botón “M” antes de confirmar y entrará en el ajuste del reloj) y volverá a la interfaz por defecto.

Ajuste del reloj: Entrar en el ajuste del temporizador, presione el botón “M”, hasta que “hh” en el “hh:mm” parpadee (en el tiempo “TIMING ON” y “TIMING OFF” los iconos no se mostrarán), presione “▼” o “▲” para ajustar la hora del reloj (mantenga presionado durante 3s para continuar el ajuste); presione el botón “ ” de nuevo, el “mm” en el “hh:mm” parpadeará , presione “▲” o “▲” para ajustar el minutero del reloj (mantenga presionado durante 3s para continuar el ajuste, presione el botón “ M para confirmar (si no opera durante 5s será autoconfirmado, presione el botón “ ” Mtes de confirmar y entrará en el ajuste del reloj) y volverá a la interfaz por defecto.

Cancelar el TIMING ON: durante el ajuste del temporizador, el ajuste es "00:00" o bajo la interfaz que se muestra por defecto presione la llave "◆" durante 3s para cancelar el TIMING ON.

Cancelar el TIMING OFF: durante el ajuste del timing off, el ajuste del tiempo será "00:00" o bajo la interfaz que se muestra por defecto presione la llave "✗" durante 3s para cancelar el timing off.

Compensación del ajuste de temperatura: Bajo el apagado, presione los botones “▼” y “▲” durante 3s, en el display de “SETTING TEMP” y se mostrarán los valores de compensación de temperatura; presione el botón “ ” para cambiar la compensación de temperatura más-menos, presione “▼” o “▲” para ajustar la compensación de los valores de compensación de temperatura (mantenga presionado un tiempo para entrar en ajustes), presione el botón “M” para confirmar (si no opera durante 5s será autoconfirmado) y volverá al estado de apagado.

2. DATOS TÉCNICOS

Rango de temperatura de consigna: 17~30°C ajustable	Voltaje de operación: AC 220V±10%, 50/60Hz
Switching Differential: Aprox.±1°C	Rango de corriente: <1 A
Límites de temperatura de operación: 5~45°C	Sección de cable: 0.5~2.5mm ^2
Límites de humedad de operación: <92%RH	Dimensiones: 86×86×15mm (Alto×Ancho×Fondo)
Límite de temperatura de almacenamiento: -15~55°C	Exactitud temperatura display: 1°C

3. ALARMA

Cuando el control de temperatura trabaja por encima de la temperatura adecuada, el display perteneciente a la “temperatura de la habitación” mostrará “E1”.

4. INSTRUCCIONES DE MONTAJE

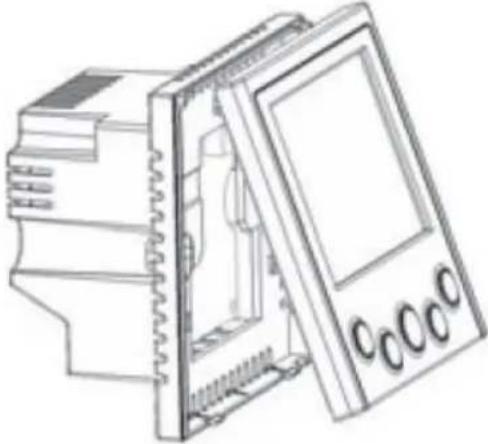

1.-QUITAR LA CARCASA EXTERIOR	2.-QUITAR LA CARCASA FRONTAL

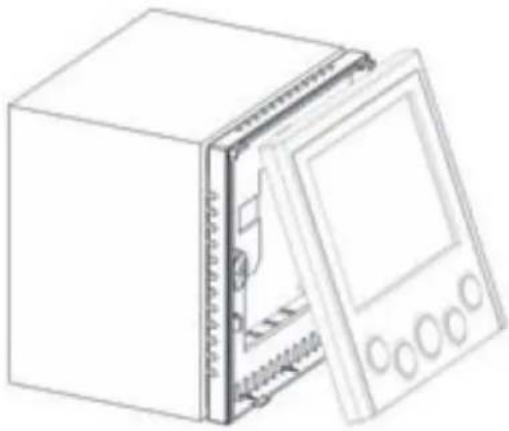

3.-FIJAR LA BASE DEL CONTROL AL CAJETÍN CON TORNILLOS M4 (LA PROFUNDIDAD REQUERIDA DE LA CAJA ES DE ≥50 mm)	4.-VOLVER A PONER LA CARCASA FRONTAL

4. DIAGRAMA ELÉCTRICO

NOTA

Asegurarse de que todos los cables se conectan acorde a lo indicado en el diagrama eléctrico.

Evitar que las partes eléctricas del dispositivo entren en contacto con agua, lodo y otro timo de sustancias para así evitar que se estropeen.

BAXI

Baxi Calefacción S.L.U.

Salvador Espriu, 9-11, 08908 L'Hospitalet del Llobregat – ESPAÑA

Tel. [phone]

www.baxi.es
