PRF0166941 - Exaustor de cozinha ELICA - Manual de utilização gratuito

Marca	Elica
Modelo	PRF0166941
Tipo de produto	Coifa de cozinha
Uso	Doméstico
Versão	Aspirante (evacuação externa) ou filtrante (reciclagem)
Número de velocidades	3 (modelo B) ou 3 + booster (modelo A)
Comando	Tátil com indicadores LED
Iluminação	LED
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Ativo, substituível (opcional, para versão reciclagem)
Alimentação elétrica	220-240 V, 50 Hz
Distância mínima placa-coifa	45 cm (fogão elétrico) / 65 cm (fogão a gás ou misto)
Temporizador programável	Sim, duração conforme velocidade (20 min a 10 min)
Booster	Sim (modelo A, temporização 5 min)
Indicador de saturação do filtro	Sim, para filtro de gordura (40h) e carvão (160h)
Limpeza	Pano úmido com detergente neutro, sem abrasivos nem álcool
Segurança	Desligar antes da manutenção, não usar com chama nua, não sobrecarregar
Normas	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, etc.
Reciclagem	Em conformidade com a diretiva REEE 2012/19/UE

Perguntas frequentes - PRF0166941 ELICA

Como instalar a coifa?

Siga o gabarito de furação fornecido para fazer 6 furos (Ø 8 mm, profundidade 40 mm). Fixe o suporte de parede e o duto de evacuação. Certifique-se de que a coifa e o duto estejam perfeitamente alinhados. Use as buchas adequadas ao seu tipo de parede. Para a versão aspirante, conecte um tubo de evacuação (não fornecido) de diâmetro igual ao flange de conexão.

Qual é a distância de segurança entre a coifa e a placa de cozimento?

A distância mínima entre a superfície de cozimento e a parte mais baixa da coifa deve ser de pelo menos 45 cm para um fogão elétrico e 65 cm para um fogão a gás ou misto. Se o manual do seu fogão especificar uma distância maior, respeite essa.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo pelo menos uma vez por mês. Lave-o à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo curto. A máquina de lavar louça pode descolorir o filtro, mas não altera sua eficácia. Para desmontar, puxe a alça de mola.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativo (usado apenas na versão reciclagem) deve ser substituído no máximo a cada 4 meses. Não pode ser limpo nem regenerado. Substitua com mais frequência se a coifa for usada intensivamente.

Como usar as diferentes velocidades?

Pressione T1 para a primeira velocidade, T2 para a segunda, T3 para a terceira (modelo B) ou T3 para a terceira e novamente para o booster (modelo A). O booster dura 5 minutos e depois retorna à terceira velocidade. O LED da velocidade ativa acende fixo. Para desligar, pressione novamente a tecla da velocidade ativa.

O que fazer se a coifa não funcionar?

Verifique primeiro se a coifa está corretamente conectada e se o disjuntor não desarmou. Certifique-se de que os filtros não estão saturados (o indicador pisca se necessário). Se o problema persistir, entre em contato com o serviço de assistência técnica autorizado.

Como reiniciar o indicador de saturação do filtro?

Quando o indicador piscar (T1+T2 para filtro de gordura, T1+T3 para filtro de carvão), você tem 10 segundos para pressionar simultaneamente as teclas correspondentes: T1+T2 para reiniciar o filtro de gordura, T1+T3 para o filtro de carvão. Os LEDs piscam duas vezes para confirmar.

Posso usar a coifa sem filtro de carvão?

Sim, se sua coifa estiver instalada na versão aspirante (evacuação externa), o filtro de carvão não é necessário. Remova-o se estiver presente. Na versão filtrante (reciclagem), o filtro de carvão é indispensável para absorver odores.

Como substituir a iluminação LED?

A coifa é equipada com LEDs que têm longa vida útil. Em caso de falha, a substituição deve ser feita pelo serviço de assistência técnica autorizado. Não tente fazer você mesmo.

A coifa faz barulho, é normal?

Um certo nível de ruído é normal, especialmente na velocidade booster. Se o ruído se tornar anormal, verifique se o duto de evacuação não está obstruído e se os filtros estão limpos. Certifique-se de que a coifa está bem fixada à parede. Se o ruído persistir, contate o serviço de assistência.

MANUAL DE UTILIZADOR PRF0166941 ELICA

PT Instruções para montagem e'utilização

EL OAHIGEZ SYNAPMOAOTHEKAI XPHSE

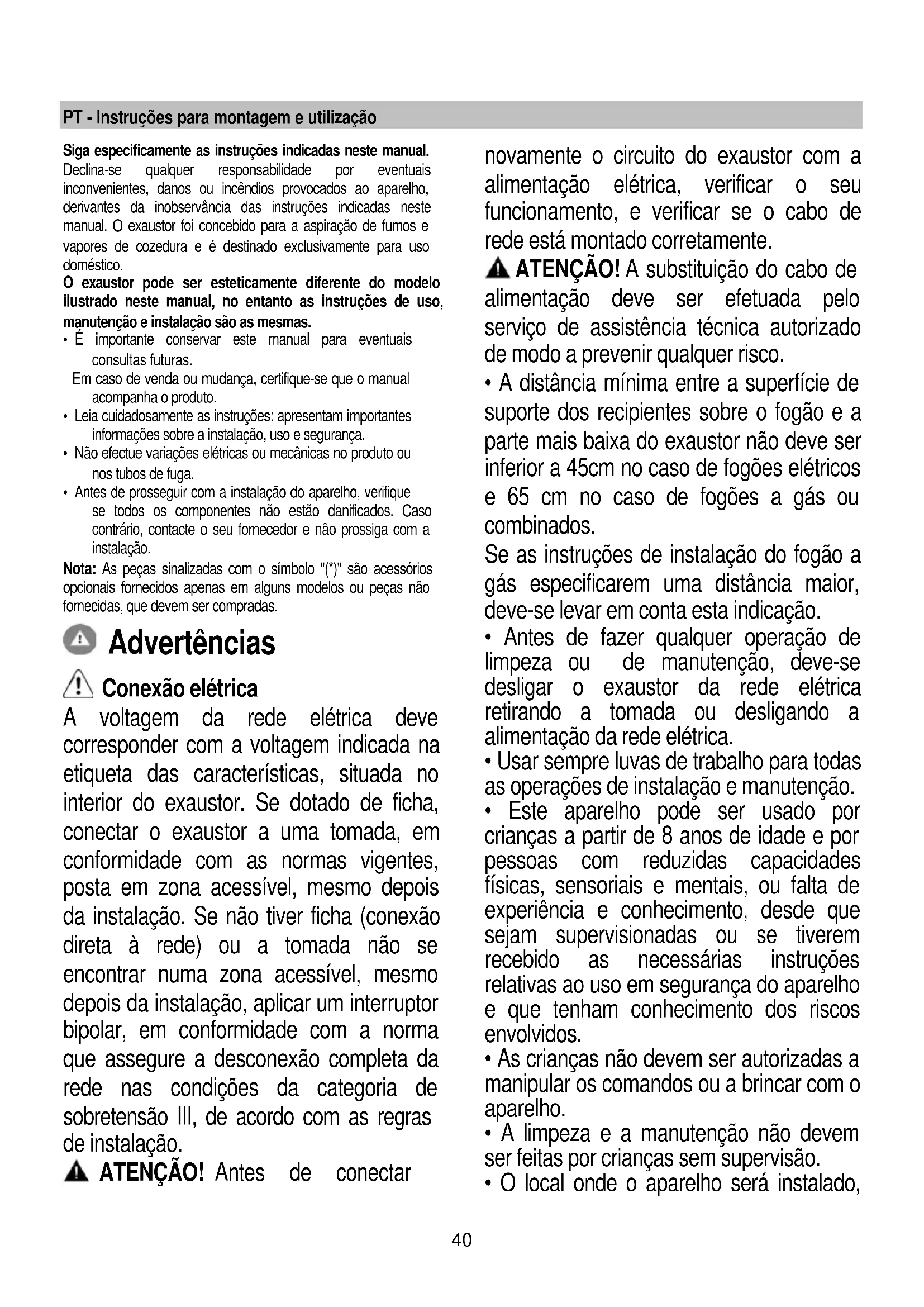

PT - Instruções para montagem e'utilização

Sigaspecificamenteasinstruçõesindicadasnestemanual.

Declina-se qualquer responsabilitadepor eventuais inconvenrientes, danos ou incendios provocados ao aparelho, derivantes da inobservancia das instruções indicadas nesthemanual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso dométrico.

O exaustor pode ser estetricamente diferente do Modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as vezes.

• E importante conservar este manual para eventuais consultas futuras.
  Em caso de vendà ou mudança, certifique-se que omanual acompanha o produits.
• Leia cuidadosamente as instruções: aparemimportantes informações sobre a instalação, uso e segurarça.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Note: As peças sinalizadas com o símbolo "(*)" são acessórios eles. Oponçais fornecidos apenas em algumas modelos ou peças não foramecidas, que devem ser compradas.

Advertências

Conexão eletrica

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de fichte, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessivel, mesmo deposita instalação. Se não tiver fichte (conexão direta à rede) ou a tomada não se encontrar numa zona acessivel, mesmo deposita instalação, aplicar um interruptor bipolar, em conformidade com a normala que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇA! Antes de conectar

novamente o circuito do exaustor com a alimentação eletrica, verificar o seu funciona, e verificar se o cabo de rede está montado corretemente.

ATENÇÃO! A substituição do cabo de alimentação deve ser efetuada pelo服务于 assistência Tecnica autorizada de modo a prevenir qualquer risco.

• A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogões eletricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta indicação.

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentacao da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conheicao, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurar do aparelho e que tenham conheicao dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado,

deve ser suficientemente ventilado, quando o exaustor for utilizes em contaço com outros dispositivos de combustão de gás ou outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez por MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

• A inobservança das normas de limpezo do aparecido e da substituição e limpeza dos filtros comporta riscos de incério.

• E severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutençao/Substituição de lâmpadas este manual.

O uso de chama livre causa danos aos filtros e pode original incéndios, portanto, deve ser évitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para fazer que o oleosobreque e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placac de fogao.

• Não ligar o aparecido à rede electrica às que a instalação estája totalmente conclusão.

• Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

• O Sistema de conduitas deste aparecido não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer窗外 finalidade, como descarga de fumes de apareiros a gás ou outros combustíveis.

ATENÇA! A falta de instalação de parafusos ou dispositivos de fixação em

conformidade com estas instruções, pode resultar em riscosétricos

• Não utilizes ou deixa o exaustor sem lâmpadas correamente montadas, devo ao possível risco de Choques eletricos.
• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exhaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulitar um centro de assistencia autorizada ou专业技术e qualificado.

ATENÇAÑ! Não utilizes com um programador, temporizador, telecomando分开ou qualquer除外 disposicao que se ativa automaticamente.
- O produit é aprovado para instalação emplacedes foggao com até 6 bocas.

O símbolo no produit ou nos documents que acompanham o produit, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrario,deera ser depositado no respective centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despécios/domesticos ou a loja quando adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcão por mais eles menos antes terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtró(s) a carvalo quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s)

filtro(s) de gordura quando necessario para manter uma boa eficiência. Use o diametro máximo do Sistema de conduitas indicado neste manual para otimizar a eficiência e minimizar o ruido.

Uso

O exaustor foi Concebido para a aspiração de fumos e vapores de cozedura e destina-se exclusivamente para uso dométrico.
O exaustor é fabricado para ser utilizes na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão evacuação para o exterior Os vapes

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.

ATENÇAIO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAIO!

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuicao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número posível de curvas (ângulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da segao do tubo (diametro).

Versão recirculacao

O ar aspirado sera desengordurado e desodorazo antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adicional à base de carvao ativado.

Instalacao

Conforme descriço nos desenhos de instalação, realizar 6 furos (0.8 mm e profundidade 40 mm), nas posições indicadas no Modelo de perfuração, para fixar o exaustor e a barra de suporte da chamé. Àpós a instalação, verficar que exaustor e chamé estejam perfeitamente alinhados.

Montagem

Antes de起初 a instalacao:

• Verificar que o produit adquirido tem as dimensoes

adequadas para a area escolhida de instalacao.

• Tirar o/s filtros de carvão ativado (*) se fornecidos (ver quando o paragrafo relativo). Este/s devem ser remontado/s somente caso se deseje utilizes o exaustora na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafudos (), garantias () etc.). Caso Hajá, tirar e conservar.

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para Supporting o peso do exaustor.

Funcionamento

Modelo A

Modelo B

Primeira velocidade (T1)

Pressione T1 para ativar a primarya velocidade. quando a funcao é ativada, o LED acende-se com luz fixa. Pressione de novo T1 para desligar o exaustor.

Segunda velocidade (T2)

Pressione T2 para ativar a segunda velocidade. quando a funcão é ativada, o LED acende-se com luz fixa. Pressione de novo T2 para desligar o exaustor.

TTerceira velocidade e BOOSTER (FORCADA)(T3) apenas no Modelo A

Quando o exaustor é desativado ou quando a primeira ou a segunda velocidade está ativas, a terceira velocidade pode ser atrivada pressionando o botão T3 e o LED acende-se com luz fixa.

Pressionando uma outra vez em T3, ligar o booster. O boostersolepseraserativadodeposda terceira velocidade ja estar ativa.Quandoobosteréligado，oLEDT3comeac piscar.Comoboosterafuncionar，epossivelpassarparaa primeiraouparaasegunda velocidadepressionandoobotao da velocidadedesejadaT1ouT2，oboosterdesligar-se-aev velocidade selecionada seraativada.

Quando o booster está ligado, pressione de novo T3 para desligar o exaustor.

O booster desliga-se automaticamente 5' depuis e a terreira velocidade ativa-se automaticamente.

Terceira velocidade (T3) apenas no Modelo B

Pressione T3 para ativar a segunda velocidade. quando a funcao é ativada, o LED acende-se com luz fixa. Pressione de novo T3 para desligar o exaustor.

Temporizador (T4)

O temporizador pode ser ativado quando uma velocidade estiver ativa, a primaira, a segunda ou a terceira. quando a funcao é ativada, quer o LED do Temporizador (T4) quer o LED da velocidade previamente的选择法(T1/T2/T3) acendem-se com a luz fixa.

O temporizador dura em funcão da velocidade selecionada:

Primeira velocidade T1 = duração 20°

Segunda velocidade T2 = duracao 15'.

Terceira velocidade: T3 =atura 10'.

Quando uma velocidade é temporizada, é possível desativar o temporizador pressionando T4, ou uma das outras两大 velocidades não ativas. Para deslagar o exaustor, pressione de novo a velocidade na qualinha anteriormente aplicada a temporização.

NOTA: apenas no Modelo A

O temporizador não pode ser ativado quando o booster estiver ativo. No final do tempo, o exaustor desliga-se. Quando uma velocidade é temporizada, é possível mudar para outras velocidades pressionando o botão da velocidade desejada, esta operação desligará o temporizador.

Luz (T5)

A luz pode ser ativada a qualquer momento pressionando a tecla T5. quando a funcao é ativada, o LED acende-se com luz fixa.

Configuração de FILTER

A ativação ou desativação dos指示ores do filtró são pode ser executada com o exaustor desligado.

Para aceder ao menu de configuracao, pressione bastante T2+T3, ate entrada no menu, T1 começará a piscar.

A configuraçao predefinida e:

• filtrode gordurasindicador(T2)aceso,portanto ativo;
• filtro de odores indicator (T3) apagado, portanto não ativo.

T2 ativa / desativa o indicator do FILTER de gorduras. T3 ativa / desativa o indicator do FILTER de odores. Para sair do menu, pressione bastante T1 ou espere 10'

Renovação do filtro

O exaustor assinala a intervalos regulares que os filtros devem ser sujeitos a manutenção:

Neste caso, com o exaustor desligado, quando o utilizescionar num qualquer botao, a interface sinalizará durante 10"dois problemas de necessidades:

• se T1+T2 piscarem: Manutenção do filtró de gorduras;
• se T1+T3 piscarem: manutenção do filtró de odores.

Durante os 10" pode renovar o filtro de gorduras

pressionando T1 + T2 e renovar o filtro de odores

pressionando T1+T3 No final da renovacao, as combinacoes de botoes picarao rapidamente das vezes. Agora a interface funcionala como de costume.

Atença:

Durante os 10'' , o exaustor funciona normalmente mas, não havara feedback visual nos botões de velocidade. Se durante os 10'' não for executada nenhuma operationo, os LEDdeixarão de piscar e os feedback visuais voltam ao normal.

Manutenção

Limpeza

O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na性强ina da louça, mas as suas caractésticas de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (só para a versão filtrante) Fig. 19

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do filtró de carvão atrvilado verificá-se après um uso mais ou menos prolongado, em funcão do tipo de cozedura e da regularidade da limpeza do filtró de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grelias de proteção do impulsor do motor, depuis disso vire a pega no sentido dos ponteiros dos relógios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

Substituição das lampadas

O exaustor é fornecido com umsystema de iluminação baseado na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lampadas tradiconais e economizam 90% de energiaétrica.

Para substituir, contactar o service de assistencia的技术ica.
