PRF0166941 - Ventilatorhette ELICA - Gratis bruksanvisning og manual

Merke	Elica
Modell	PRF0166941
Produkttype	Kjøkkenhette
Bruk	Husholdning
Versjon	Avtrekk (utvendig avtrekk) eller filter (resirkulering)
Antall hastigheter	3 (modell B) eller 3 + booster (modell A)
Betjening	Berøring med LED-indikatorer
Belysning	LED
Fettfilter	Metallisk, oppvaskmaskinsikkert
Kullfilter	Aktivt, utskiftbart (valgfritt, for resirkuleringsversjon)
Strømforsyning	220-240 V, 50 Hz
Minimum avstand platetopp-hette	45 cm (elektrisk komfyr) / 65 cm (gass- eller kombikomfyr)
Programmerbar timer	Ja, varighet avhengig av hastighet (20 min til 10 min)
Booster	Ja (modell A, tidsbegrensning 5 min)
Filtermetningsindikator	Ja, for fettfilter (40t) og kullfilter (160t)
Rengjøring	Fuktig klut med nøytralt vaskemiddel, ikke slipemidler eller alkohol
Sikkerhet	Koble fra før vedlikehold, ikke bruk med åpen flamme, ikke overbelast
Standarder	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, osv.
Resirkulering	I samsvar med WEEE-direktivet 2012/19/EU

Ofte stilte spørsmål - PRF0166941 ELICA

Hvordan installere hetten?

Følg den medfølgende boremalen for å lage 6 hull (Ø 8 mm, dybde 40 mm). Fest veggbraketten og avtrekkskanalen. Sørg for at hetten og kanalen er perfekt justert. Bruk plugger som passer til veggtypen din. For avtrekksversjonen, koble til en avtrekksslange (ikke inkludert) med diameter lik tilkoblingsflensen.

Hva er sikkerhetsavstanden mellom hetten og koketoppen?

Minimumsavstanden mellom kokeflaten og den laveste delen av hetten må være minst 45 cm for elektrisk komfyr og 65 cm for gass- eller kombikomfyr. Hvis bruksanvisningen til komfyren angir en større avstand, følg den.

Hvordan rengjøre fettfilteret?

Det metalliske fettfilteret må rengjøres minst en gang i måneden. Vask det for hånd med et skånsomt vaskemiddel eller i oppvaskmaskin på lav temperatur og kort program. Oppvaskmaskinen kan misfarge filteret, men påvirker ikke effektiviteten. For demontering, trekk i fjærhåndtaket.

Når må kullfilteret skiftes?

Aktivkullfilteret (kun brukt i resirkuleringsversjon) må skiftes maksimalt hver 4. måned. Det kan ikke rengjøres eller regenereres. Skift det oftere hvis hetten brukes intensivt.

Hvordan bruke de forskjellige hastighetene?

Trykk på T1 for første hastighet, T2 for andre, T3 for tredje (modell B) eller T3 for tredje og deretter igjen for booster (modell A). Boosteren varer i 5 minutter og går deretter tilbake til tredje hastighet. LED-en for aktiv hastighet lyser fast. For å slå av, trykk igjen på knappen for aktiv hastighet.

Hva gjør jeg hvis hetten ikke fungerer?

Kontroller først at hetten er riktig tilkoblet og at sikringen ikke har gått. Sørg for at filtrene ikke er mettede (indikatoren blinker om nødvendig). Hvis problemet vedvarer, kontakt det autoriserte servicesenteret.

Hvordan tilbakestille filtermetningsindikatoren?

Når indikatoren blinker (T1+T2 for fettfilter, T1+T3 for kullfilter), har du 10 sekunder på deg til å trykke samtidig på de tilsvarende knappene: T1+T2 for å tilbakestille fettfilteret, T1+T3 for kullfilteret. LED-ene blinker to ganger for å bekrefte.

Kan jeg bruke hetten uten kullfilter?

Ja, hvis hetten er installert som avtrekksversjon (utvendig avtrekk), er kullfilteret ikke nødvendig. Fjern det hvis det er montert. I filterversjon (resirkulering) er kullfilteret nødvendig for å absorbere lukt.

Hvordan bytte LED-belysning?

Hetten er utstyrt med LED-lys med lang levetid. Ved feil må utskifting utføres av autorisert teknisk service. Ikke prøv å gjøre det selv.

Hetten lager støy, er det normalt?

Et visst støynivå er normalt, spesielt på boosterhastighet. Hvis støyen blir unormal, kontroller at avtrekkskanalen ikke er blokkert og at filtrene er rene. Sørg for at hetten er godt festet til veggen. Hvis støyen vedvarer, kontakt servicesenteret.

BRUKSANVISNING PRF0166941 ELICA

NO Instrukser for montering og bruk

Varningsforeskrifter

Elektrisk anslutning

Kontakt det tekniske servicekontoret for å bytte lysdiodene.

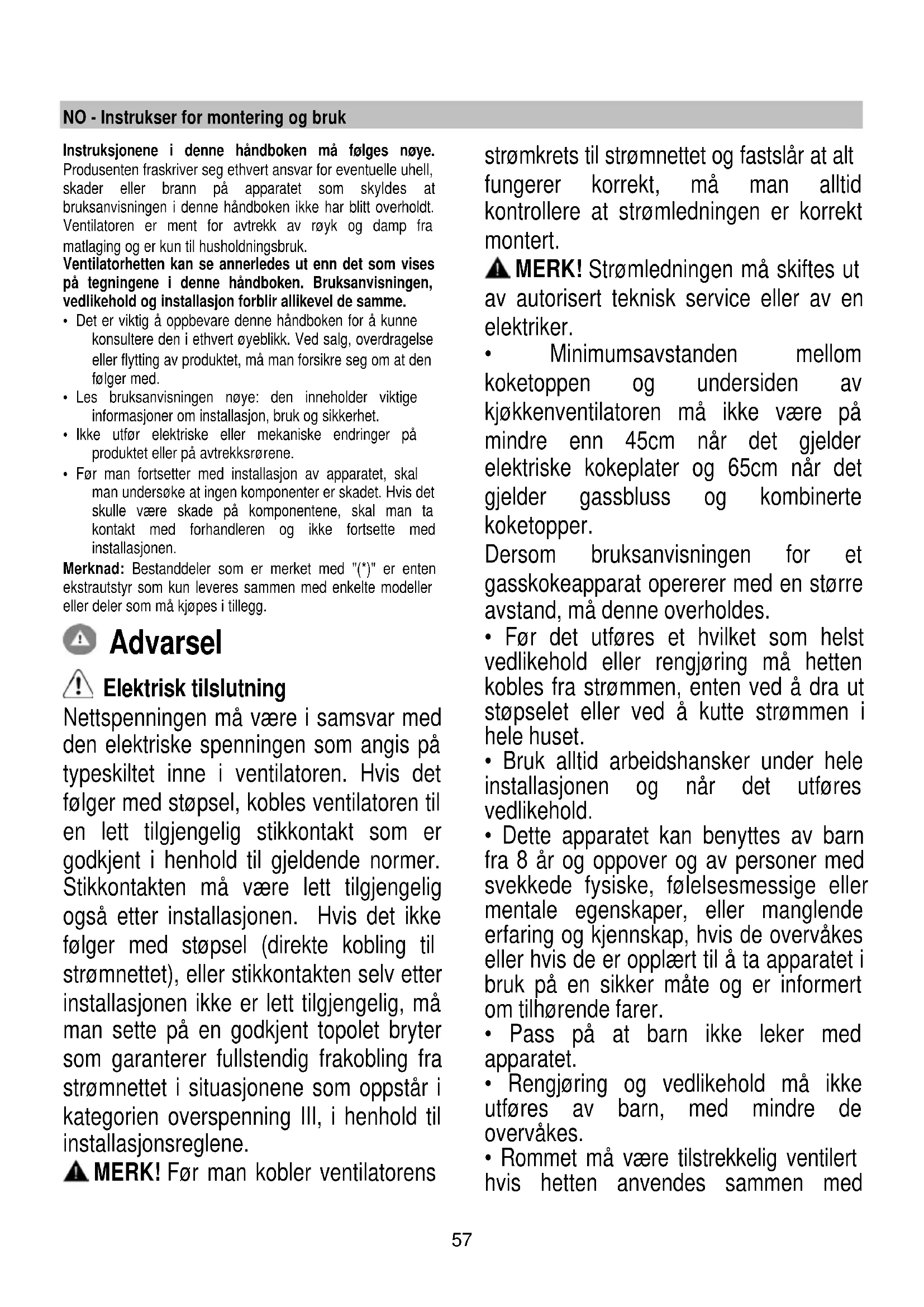

NO - Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt.

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjonen av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Merknad: Bestanddeler som er merket med (^*) er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

Elektrisk tilkobling

Nettspenningen må være i samsvar med den elektriske spenningen som er angitt på typeskiltet på ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjoner som oppstår i kategori overspenning III, i henhold til installasjonsreglene.

MERK! Før man kobler ventilatorens

strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert.

Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset. - Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold. - Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet. - Rengjøring og vedlikehold skal ikke utføres av barn, med mindre de overvåkes. - Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med

andre apparater som forbrenner gass eller annet brensel.

• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjoner samt erstatning og rengjøring av filter kan føre til brannfare.
• Det er strengt forbudt å lage flamberte retter under hetten.
• Bruk kun samme type lyspærer som angitt i avsnittet om vedlikehold/utskifting av lyspærer i veiledningen når lyspæren skal byttes ut.

Åpne flammer kan skade filtrene og medføre brann, og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig. Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke føres inn i et rør som benyttes som avtrekk for apparater med gassforbrenning eller annen brensel. Vær OPPMERKSOM! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt. Ikke bruk hetten med feilmontert rist! Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.
• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i

Installasjonsveiledningen.

• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil. Vær OPPMERKSOM! Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.
• Sikret Produktet er godkjent for montering på topper med opptil 6 brannere.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet – på produktet eller på papirer som følger med, viser at dette produktet ikke skal behandles som vanlig husholdningsavfall, men skal leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet skal kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat.

Diameteren i avløpsrøret må tilsvare diameteren på tilkoblingsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Ethvert ansvar gjeldende dette fraskrives derfor.

! Unngå drastiske endringer i rørets tverrsnitt.

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Installasjon

Som beskrevet i installasjonstegningene, utfør 6 hull (diameter 8 mm, 40 mm dype) i de stillingene som er vist i boremallen, for å feste panserets støttebrakett og peisen. Sjekk etter installasjon at hette og skorstein er perfekt justert.

Montering

Før installasjonen:

• Kontroller at produktet har passende størrelse i forhold til plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

Ventilatorhetten er utstyrt med festeplugger som passer til de feste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Funksjon

Modell A

I	II	III>	L
T1	T2	T3	T4	T5
Model B
I	II	III	L
T1	T2	T3	T4	T5

Første hastighet (T1)

Trykk på T1 for å aktivere første hastighet. Når funksjonen er aktivert, vil LED-lampen tennes og lyse uavbrutt. Trykk på T1 for å slå av.

Andre hastighet (T2)

Trykk på T2 for å aktivere andre hastighet. Når funksjonen er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T2 igjen for å slå av avtrekkshetten.

Tredje hastighet og BOOSTER (T3) kun modell A

Når avtrekkshetten er deaktivert, eller når den er stilt inn på første eller andre hastighet, kan tredje hastighet aktiveres ved å trykke på knappen T3. Lampen vil tennes og lyse uavbrutt. Ved å trykke på T3 slår man på booster. Booster kan kun aktiveres når tredje hastighet allerede er blitt aktivert. Når booster er på vil lampen T3 begynne å blinke. Når booster er i drift kan man gå over til første og andre hastighet ved å trykke på ønsket hastighetsknapp T1 eller T2. Booster vil slå seg av og valgt hastighet vil aktiveres.

Etter 5' vil booster slå seg av og tredje hastighet aktiveres automatisk.

Tredje hastighet (T3) kun modell B

Trykk på T3 for å aktivere andre hastighet. Når funksjonen er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T3 igjen for å slå av avtrekkshetten.

Timer-funksjon (T4)

Timer-funksjonen kan aktiveres når første, andre eller tredje hastighet allerede er aktivert. Når funksjonen er aktivert, vil både LED-lampen til Timer-funksjonen (T4) og LED-lampen til hastigheten som er blitt valgt (T1/T2/T3) tennes og lyse uavbrutt.

Timer-funksjonens varighet avhenger av valgt hastighet:

hastighetene som ikke er aktive. For å slå av avtrekkshetten trykker man enda en gang på hastighetsknappen som ble tidsprogrammert tidligere.

MERK: kun modell A

Timer-funksjonen kan ikke aktiveres når booster er aktivert. Når tiden løper ut vil avtrekkshetten slå seg av. Når en hastighet er tidsprogrammert, kan man gå over til en annen hastighet ved å trykke på ønsket hastighetsknapp. Denne operasjonen slår av timer-funksjonen.

Lys (T5)

Lyset kan aktiveres når som helst ved å trykke på tasten T5. Når funksjonen er aktivert vil LED-lampen tennes og lyse uavbrutt.

Innstilling av filter

Tilbakestilling av filter

Avtrekkshetten vil ved regelmessige intervaller varsle om at filtrene må vedlikeholdes:

I dette tilfellet, når avtrekkshetten er avslått og brukeren berører en hvilken som helst knapp, vil grensesnittet vise de følgende to varslene i 10 sekunder:

• Hvis T1+T2 blinker: vedlikehold fettfilter.
• Hvis T1+T3 blinker: vedlikehold luktfilter.

I løpet av disse 10 sekundene er det mulig å tilbakestille fettfilteret ved å trykke på T1+T2 og tilbakestille luktfilteret ved å trykke på

T1+T3. Når tilbakestillingen er blitt utført, vil knappene blinke hurtig to ganger. Grensesnittet fungerer nå som normalt. OBS!

I løpet av disse 10 sekundene vil avtrekkshetten fungere som normalt, men det vil ikke være visuell feedback på

hastighetsknappene. Hvis det i løpet av disse 10 sekundene ikke blir utført noen operasjoner, vil LED-lampene slutte å blinke og visuell feedback vil gå tilbake til normalen.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 18

Fanger cokefettpartikler.

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhendelen.

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller brukes om igjen.

Sirkulært kullfilter

Utskifting av lyspærer

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90% .

Produktet er designet, testet og produsert i henhold til:
