Mark	Elica
Mudel	PRF0166941
Toote tüüp	Köögikubu
Kasutus	Kodune
Versioon	Imav (väliskilb) või filtreeriv (taaskasutus)
Kiiruste arv	3 (mudel B) või 3 + booster (mudel A)
Juhtimine	Puutetundlik LED-indikaatoritega
Valgustus	LED
Rasvafilter	Metallist, nõudepesumasinas pestav
Söefilter	Aktiivne, vahetatav (valikuline, taaskasutusversiooni jaoks)
Toiteallikas	220-240 V, 50 Hz
Minimaalne vahemaa pliidi ja kubu vahel	45 cm (elektripliit) / 65 cm (gaasi- või kombipliit)
Programmeeritav taimer	Jah, kestus sõltuvalt kiirusest (20 min kuni 10 min)
Booster	Jah (mudel A, ajapiirang 5 min)
Filtri küllastumise indikaator	Jah, rasvafiltri (40h) ja söefiltri (160h) jaoks
Puhastamine	Niiske lapp neutraalse pesuvahendiga, mitte abrasiivsed ega alkohol
Ohutus	Enne hooldust vooluvõrgust lahti ühendada, mitte kasutada lahtise leegiga, mitte üle koormata
Standardid	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591 jne.
Taaskasutus	Vastab WEEE direktiivile 2012/19/EL

Korduma kippuvad küsimused - PRF0166941 ELICA

Kuidas paigaldada kubu?

Järgige kaasasolevat puurimismalli, et teha 6 auku (Ø 8 mm, sügavus 40 mm). Kinnitage seinakinnitus ja väljundkanal. Veenduge, et kubu ja kanal on täiuslikult joondatud. Kasutage oma seinatüübile sobivaid tüübleid. Imamisversiooni puhul ühendage väljundvoolik (pole kaasas) läbimõõduga, mis on võrdne kubu ühendusäärikuga.

Kui suur on ohutu vahemaa kubu ja pliidiplaadi vahel?

Minimaalne vahemaa toiduvalmistamispinna ja kubu madalaima osa vahel peab olema vähemalt 45 cm elektripliidi puhul ja 65 cm gaasi- või kombipliidi puhul. Kui teie pliidi juhendis on määratud suurem vahemaa, järgige seda.

Kuidas puhastada rasvafiltrit?

Metallist rasvafiltrit tuleb puhastada vähemalt kord kuus. Peske seda käsitsi mitte-agressiivse pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Nõudepesumasin võib filtrit värvimuuta, kuid see ei mõjuta selle tõhusust. Lahtivõtmiseks tõmmake vedruga käepidet.

Millal tuleb söefiltrit vahetada?

Aktiivsöefiltrit (kasutatakse ainult taaskasutusversioonis) tuleb vahetada maksimaalselt iga 4 kuu tagant. Seda ei saa puhastada ega taastada. Vahetage sagedamini, kui kubu on intensiivselt kasutusel.

Kuidas kasutada erinevaid kiirusi?

Vajutage T1 esimese kiiruse jaoks, T2 teise, T3 kolmanda (mudel B) või T3 kolmanda ja seejärel uuesti boosteri jaoks (mudel A). Booster kestab 5 minutit ja läheb seejärel tagasi kolmandale kiirusele. Aktiivse kiiruse LED süttib pidevalt. Väljalülitamiseks vajutage uuesti aktiivse kiiruse nuppu.

Mida teha, kui kubu ei tööta?

Kontrollige esmalt, kas kubu on korralikult ühendatud ja kas kaitselüliti pole välja lülitatud. Veenduge, et filtrid pole küllastunud (indikaator vilgub, kui vaja). Kui probleem püsib, võtke ühendust volitatud hooldusteenindusega.

Kuidas lähtestada filtri küllastumise indikaatorit?

Kui indikaator vilgub (T1+T2 rasvafiltri jaoks, T1+T3 söefiltri jaoks), on teil 10 sekundit aega vajutada samaaegselt vastavaid nuppe: T1+T2 rasvafiltri lähtestamiseks, T1+T3 söefiltri lähtestamiseks. LEDid vilguvad kaks korda kinnituseks.

Kas ma saan kubu kasutada ilma söefiltrita?

Jah, kui teie kubu on paigaldatud imamisversioonina (väliskilb), pole söefiltrit vaja. Eemaldage see, kui see on paigaldatud. Filtreerivas versioonis (taaskasutus) on söefilter lõhnade neelamiseks hädavajalik.

Kuidas vahetada LED-valgustit?

Kubu on varustatud LED-idega, millel on pikk kasutusiga. Rikke korral peab vahetuse tegema volitatud tehniline teenindus. Ärge proovige seda ise teha.

Kubu teeb müra, kas see on normaalne?

Teatud müratase on normaalne, eriti booster-kiirusel. Kui müra muutub ebatavaliseks, kontrollige, et väljundkanal pole ummistunud ja filtrid on puhtad. Veenduge, et kubu on korralikult seinale kinnitatud. Kui müra püsib, võtke ühendust klienditeenindusega.

KASUTUSJUHEND PRF0166941 ELICA

ET Paigaldus- ja kasutusjuhend

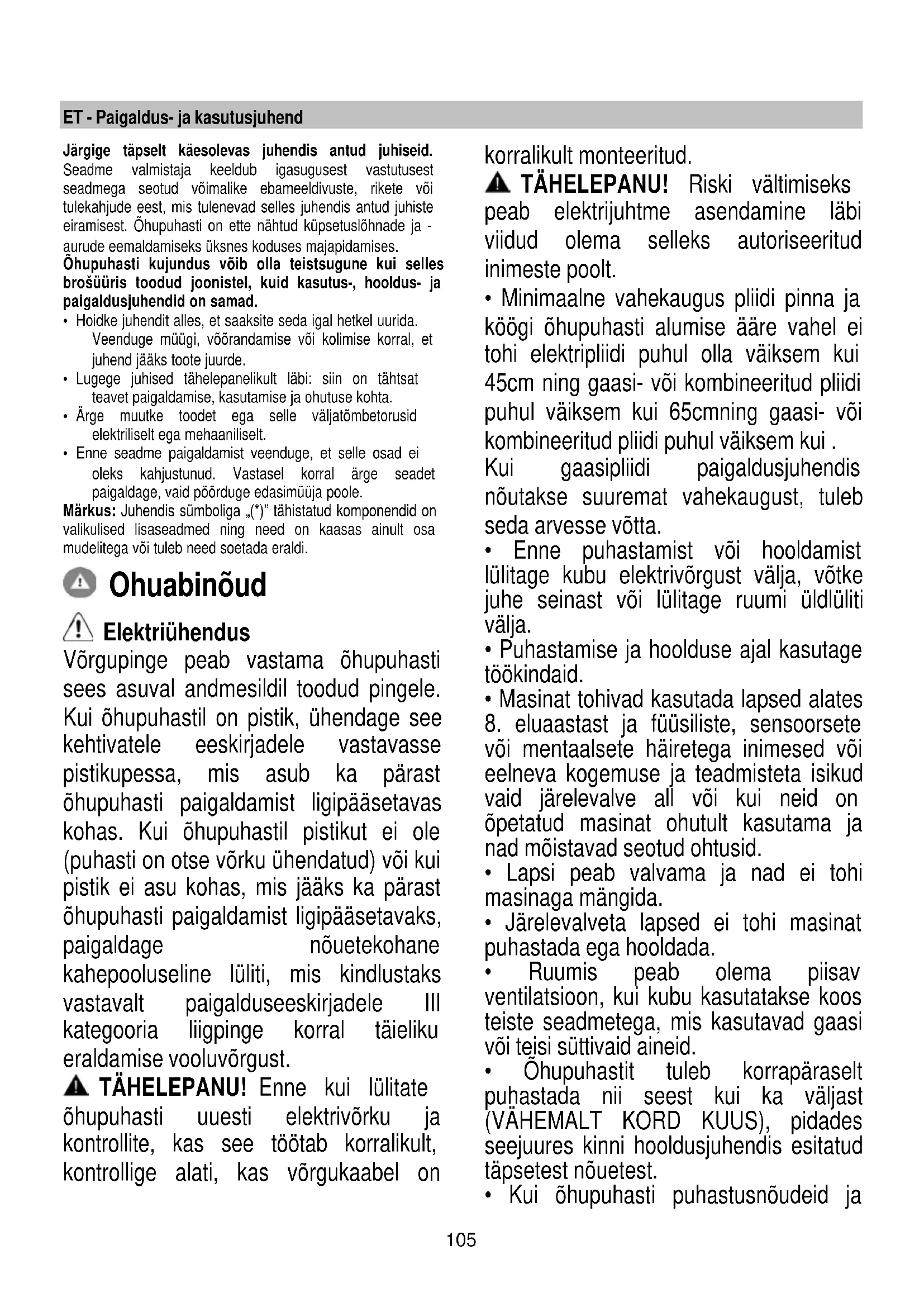

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, üleandmise või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbe torusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus: Juhendis sümboliga (*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

! Elektriühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU! Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on

korralikult monteeritud.

TAHELEPANU! Riski vältimiseks peab elektrijuhtme asendamine olema läbi viidud selleks autoriseeritud inimeste poolt. - Minimaalne vahekaugus pliidi pinna ja köögikubu alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 45 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm. Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta. - Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja. - Puhastamise ja hoolduse ajal kasutage kaitsekindaid. - Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid. - Lapsi peab valvama ja nad ei tohi masinaga mängida. - Järelevalveta lapsed ei tohi masinat puhastada ega hooldada. - Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid. - Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest. Kui õhupuhasti puhastusnõudeid ja

kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht.

Kubu all ei tohi toiduvalmistamisel kasutada lahtist leeki.

• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suitsu. TÄHELEPANU! Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU! Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

• Toode on mõeldud kasutamiseks maksimaalselt kuue keedualaga pliidi korral.

Seade on märgistatud vastavalt direktiivile 2012/19/EÜ (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE). Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja

tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käsitleda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kellelt te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülitage õhupuhasti minimaalkiirusel sisse kohe, kui olete hakanud toitu valmistama, ning laske sellel töötada paar minutit pärast toidu valmimist. Suurendage õhukiirust vaid suure suitsu või auru korral ning kasutage intensiivrežiimi ainult hädavajaduse korral. Vahetage vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhastage vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutage juhendis näidatud maksimaalset õhuärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasiseses tsirkulatsioonirežiimis.

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbevooliku abil.

TÄHELEPANU!

Väljatõmbevoolik ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru läbimõõt peab olema sama suur kui ühendusvõru oma.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate väljalaskeavadega, mille läbimõõt on võrdne õhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru.

! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°

! Vältige toru ristlõike olulist muutumist.

Filtrisüsteem

Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Paigaldamine

Järgides paigaldusjuhendi jooniseid, tehke kinnitusava (Ø 8mm, sügavus 40mm nagu puurimissabloonil näidatud, et kinnitada õhupuhasti ja väljatõmbe tugikonstruktsioon. Paigaldamise lõpus veenduge, et õhupuhasti ja väljatõmbeava oleksid täpselt kohakuti.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) seadme juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seina/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema piisavalt tugev, et õhupuhasti raskust kanda.

Töötamine

Mudel A

I	II	III>	L
T1	T2	T3	T4	T5
Madel B
I	II	III	L
T1	T2	T3	T4	T5

Esimene kiirus (T1)

Esimese kiiruse aktiveerimiseks vajutage nuppu T1. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema.

Õhupuhasti väljalülitamiseks vajutage nuppu T1 uuesti.

Teine kiirus (T2)

Teise kiiruse aktiveerimiseks vajutage nuppu T2. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Õhupuhasti väljalülitamiseks vajutage nuppu T2 uuesti.

Kolmas kiirus ja BOOSTER (lisavõimsus) (T3), ainult mudel A

Kui õhupuhasti on välja lülitatud või aktiivne on esimene või teine kiirus, saab kolmanda kiiruse aktiveerida nupust T3 ning LED süttib püsiva tulega põlema.

Teine vajutus nupule T3 lülitab sisse funktsiooni Booster. Booster'i saab aktiveerida ainult siis, kui on aktiveeritud kolmas kiirus. Kui Booster on sisse lülitatud, hakkab LED T3 vilkuma. Kui Booster töötab, saab ümber lülituda esimesele või teisele kiirusele, vajutades soovitud kiiruse nuppu T1 või

T2. Booster lülitub välja ning aktiveerub valitud kiirus.

Ohupuhasti väljalülitamiseks, kui Booster on aktiveeritud, vajutage nuppu T3 uuesti.

5 minuti pärast lülitub Booster automaatselt välja ning aktiveerub kolmas kiirus.

Kolmas kiirus (T3), ainult mudel B

Teise kiiruse aktiveerimiseks vajutage nuppu T3. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Ohupuhasti väljalülitamiseks vajutage nuppu T3 uuesti.

Taimer (T4)

Taimeri saab aktiveerida, kui sees on esimene, teine või kolmas kiirus. Kui funktsioon on aktiveeritud, süttivad pideva tulega põlema nii taimeri LED (T4) kui ka varem valitud kiiruse oma (T1/T2/T3).

Taimeri töö kestus oleneb valitud kiirusest.

Esimene kiirus T1 = kestus 20 minutit

Teine kiirus T2 = kestus 15 minutit

Kolmas kiirus T3 = kestus 10 minutit.

Kui kiirus on ajastatud, saab taimeri välja lülitada, vajutades nupule T4 või ühele kahest teisest ajastusega kiirusest.

Ohupuhasti väljalülitamiseks vajutage uuesti selle kiiruse nuppu, millega eelnevalt töötas ajastus.

MÄRKUS. ainult mudel A

Taimerit ei saa aktiveerida, kui töötab Booster. Kui aeg saab täis, siis lülitub ohupuhasti välja. Kui kiirus on ajastatud, saab teisele kiirusele ümber lülituda, vajutades soovitud kiiruse nuppu - see toiming lülitab taimeri välja.

Lamp (T5)

Lambi saab põlema panna mistahes ajal, vajutades nupule T5. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema.

Filtrite seadistamine

Filtrite näidikud saab aktiveerida ja inaktiveerida ainult siis, kui õhupuhasti on välja lülitatud.

Seadistamise menüüsse pääsemiseks vajutage pikemalt alla nupud T2 + T3, kui olete menüüsse sisenenud, hakkab T1 vilkuma.

Eelseadistus on järgmine:

• rasvafiltri näidik (T2) põleb, seega on aktiivne;
• lõhnafiltri näidik (T3) ei põle, seega pole aktiivne.

T2 - rasvafiltri aktiivsuse/inaktiivsuse näidik T3 - lõhnafiltri aktiivsuse/inaktiivsuse näidik Menüüst väljumiseks vajutage pikemalt alla nupp T1 või oodake 10 sekundit

Filtrite lähtestamine

Õhupuhasti annab korrapäraste ajavahemike järel teada, et filtreid tuleb hooldada:

• rasvafiltrit iga 40 tunni järel;
• lõhnafiltrit iga 160 tunni järel.

Kui sellisel juhul puudutab kasutaja väljalülitatud õhupuhastil mistahes nuppu, kuvatakse 10 sekundiks liidesel ühte kahest võimalusest:

• kui vilguvad T1 + T2: tuleb hooldada rasvafiltrit;
• kui vilguvad T1 + T3 : tuleb hooldada lõhnafiltrit.

10 sekundi jooksul saab rasvafiltri lähtestada, vajutades nuppudele T1 + T2, ja lõhnafiltri, vajutades nuppudele T1 +

T3. Kui lähtestamine on lõpule viidud, vilguvad vastavad nupud kiiresti kaks korda. Nüüd töötab liides edasi nagu tavaliselt.

Tähelepanu!

10 sekundi jooksul töötab õhupuhasti tavapäraselt, kiiruse nupud visuaalset märguannet ei anna. Kui 10 sekundi jooksul ühtegi toimingut ei tehta, lõpetavad LEDid vilkumise ja visuaalsed märguanded käituvad jälle nagu tavaolukorras.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 18

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks) Joonis 19

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Ümmargune söefilter

Asetage üks filter kummalegi küljele nii, et need kataksid mootori tööratta mõlemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Pirnide vahetamine

Õhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega võrreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%

Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.
