Značka	Elica
Model	PRF0166941
Typ produktu	Kuchynský digestor
Použitie	Domáce
Verzia	Odsávacia (vonkajšie odvádzanie) alebo filtračná (recirkulácia)
Počet rýchlostí	3 (model B) alebo 3 + booster (model A)
Ovládanie	Dotykové s LED indikátormi
Osvetlenie	LED
Tukový filter	Kovový, umývateľný v umývačke riadu
Uhlíkový filter	Aktívny, vymeniteľný (voliteľný, pre verziu recirkulácie)
Elektrické napájanie	220-240 V, 50 Hz
Minimálna vzdialenosť doska-digestor	45 cm (elektrický sporák) / 65 cm (plynový alebo kombinovaný sporák)
Programovateľný časovač	Áno, trvanie podľa rýchlosti (20 min až 10 min)
Booster	Áno (model A, oneskorenie 5 min)
Indikátor nasýtenia filtra	Áno, pre tukový filter (40h) a uhlíkový filter (160h)
Čistenie	Vlhká handrička s neutrálnym čistiacim prostriedkom, bez abrazív a alkoholu
Bezpečnosť	Odpojiť pred údržbou, nepoužívať s otvoreným plameňom, nepreťažovať
Normy	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, atď.
Recyklácia	V súlade so smernicou OEEZ 2012/19/EÚ

Často kladené otázky - PRF0166941 ELICA

Ako nainštalovať digestor?

Postupujte podľa dodanej vŕtacej šablóny na vyvŕtanie 6 otvorov (Ø 8 mm, hĺbka 40 mm). Upevnite nástenný držiak a odvodné potrubie. Uistite sa, že digestor a potrubie sú dokonale zarovnané. Použite hmoždinky vhodné pre váš typ steny. Pre odsávaciu verziu pripojte odvodnú hadicu (nie je súčasťou balenia) s priemerom zodpovedajúcim prípojnej prírube.

Aká je bezpečná vzdialenosť medzi digestorom a varnou doskou?

Minimálna vzdialenosť medzi varnou plochou a najnižšou časťou digestora musí byť aspoň 45 cm pre elektrický sporák a 65 cm pre plynový alebo kombinovaný sporák. Ak návod na obsluhu vášho sporáka uvádza väčšiu vzdialenosť, dodržte ju.

Ako vyčistiť tukový filter?

Kovový tukový filter sa musí čistiť najmenej raz za mesiac. Umyte ho ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a krátkom cykle. Umývačka riadu môže filter odfarbiť, ale neovplyvní jeho účinnosť. Na demontáž potiahnite pružinovú rukoväť.

Kedy treba vymeniť uhlíkový filter?

Aktívny uhlíkový filter (používa sa len v recirkulačnej verzii) sa musí vymeniť najneskôr každé 4 mesiace. Nedá sa čistiť ani regenerovať. Vymeňte ho častejšie, ak sa digestor používa intenzívne.

Ako používať rôzne rýchlosti?

Stlačte T1 pre prvú rýchlosť, T2 pre druhú, T3 pre tretiu (model B) alebo T3 pre tretiu a potom znova pre booster (model A). Booster trvá 5 minút a potom sa vráti na tretiu rýchlosť. LED aktívnej rýchlosti svieti neprerušovane. Na vypnutie znova stlačte tlačidlo aktívnej rýchlosti.

Čo robiť, ak digestor nefunguje?

Najprv skontrolujte, či je digestor správne zapojený a či nevypol istič. Uistite sa, že filtre nie sú nasýtené (indikátor bliká, ak je potrebné). Ak problém pretrváva, kontaktujte autorizovaný servis.

Ako resetovať indikátor nasýtenia filtra?

Keď indikátor bliká (T1+T2 pre tukový filter, T1+T3 pre uhlíkový filter), máte 10 sekúnd na súčasné stlačenie príslušných tlačidiel: T1+T2 pre reset tukového filtra, T1+T3 pre reset uhlíkového filtra. LED diódy dvakrát bliknú na potvrdenie.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak je váš digestor nainštalovaný v odsávacej verzii (vonkajšie odvádzanie), uhlíkový filter nie je potrebný. Odstráňte ho, ak je prítomný. V filtračnej verzii (recirkulácia) je uhlíkový filter nevyhnutný na absorpciu pachov.

Ako vymeniť LED osvetlenie?

Digestor je vybavený LED diódami s dlhou životnosťou. V prípade poruchy musí výmenu vykonať autorizovaný technický servis. Nepokúšajte sa to urobiť sami.

Digestor vydáva hluk, je to normálne?

Určitá hladina hluku je normálna, najmä pri boosteri. Ak sa hluk stane abnormálnym, skontrolujte, či odvodné potrubie nie je upchaté a či sú filtre čisté. Uistite sa, že digestor je dobre pripevnený na stenu. Ak hluk pretrváva, kontaktujte zákaznícky servis.

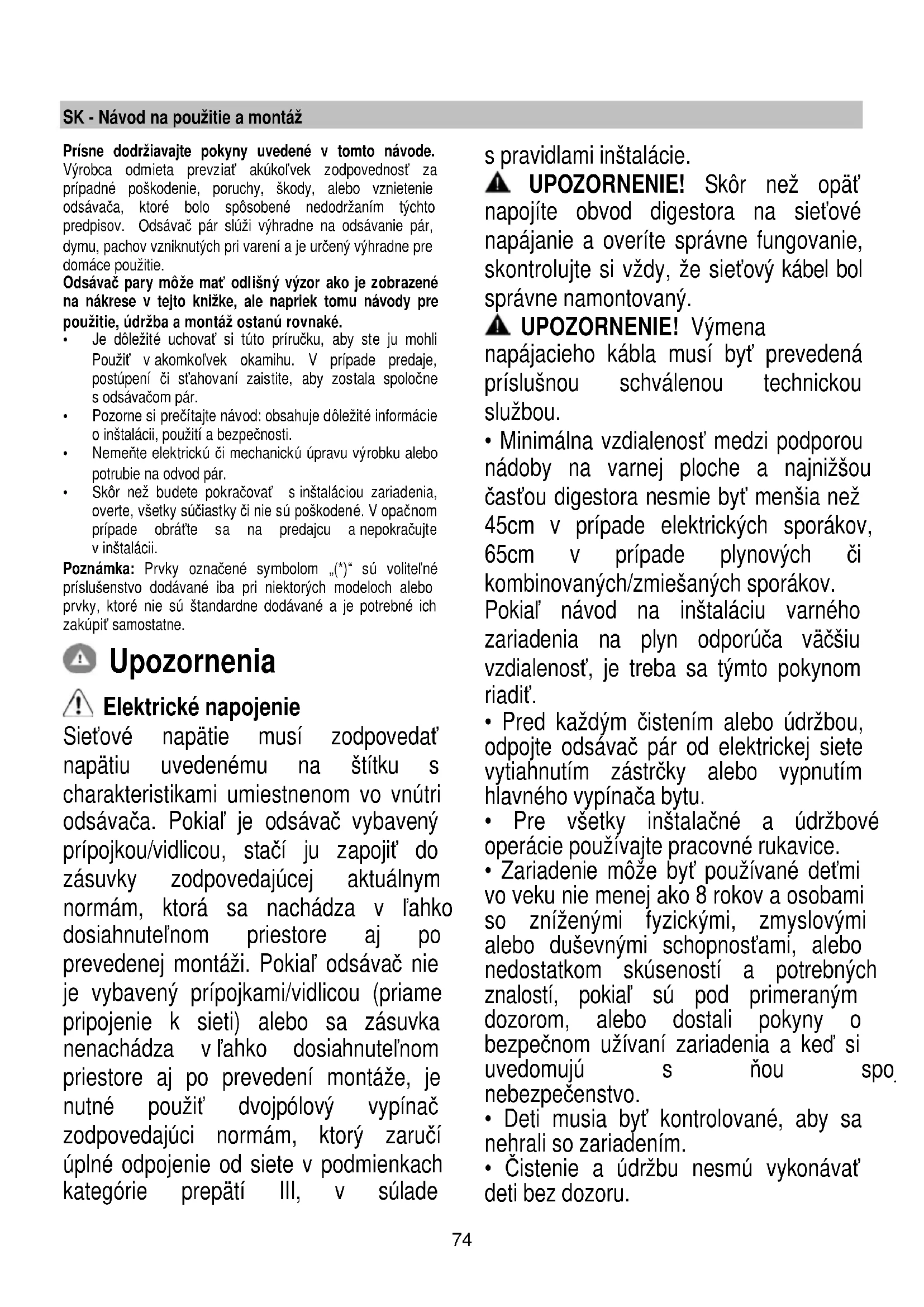

NÁVOD NA OBSLUHU PRF0166941 ELICA

Prísne dodržiavajte použitie.

Odsávač pár môže mať odlišný vzhľad ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpení či sťahovaní zaistite, aby dostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú štandardne dodávané a je potrebné ich zakúpiť samostatne.

Upozornenia

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade

s pravidlami inštalácie.

UPOZORNENIE! Výmena napájacieho kábla musí byť prevedená príslušnou schválenou technickou službou.

• Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 45 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu. - Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a ak si uvedomujú s ním spojené nebezpečenstvo. - Deti musia byť kontrolované, aby sa nehrali so zariadením. - Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iné palivá. Odsávač pár sa musí pravidelne čistiť, ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte to, čo je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané robiť pod odsávačom pár jedlá na plameni. Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

A POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.

• Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovanej lampy kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

A POZOR! Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

• Výrobok je schválený pre inštaláciu na varné dosky maximálne so 6 horákmi.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol —— na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením, a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtr), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtr), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ak je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pár je zhotovený pre odsávanie dymov a pár pochádzajúcich z varenia a je určený iba pre domácu pot

Digestor je možné používať s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak je odsávač pár vybavený uhlíkovými filtrami, tak tie musia byť odstránené.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

Pred začatím inštalácie:

• Skontrolujte, či zakúpený výrobok vyhovuje rozmerom pre zvolený priestor inštalácie.
• Odložte filter/y s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

Odsávač pár je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe toho, akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pár.

Činnosť

Model A

I T1 Model B	II T2	III T3	L T4
I T1	II T2	III T3	L T4

Prvá rýchlosť (T1)

Stlačte T1 pre aktiváciu prvej rýchlosti. Keď je funkcia aktivovaná, LED sa zapne napevno. Znovu stlačte T1 pre vypnutie odsávača.

Druhá rýchlosť (T2)

Stlačte T2 pre aktiváciu druhej rýchlosti. Keď je funkcia aktivovaná, LED sa zapne napevno. Znovu stlačte T2 pre vypnutie odsávača.

Tretia rýchlosť a BOOSTER (POSILŇOVAČ) (T3) iba model A

Keď je odsávač deaktivovaný alebo je aktívna prvá alebo druhá rýchlosť, tretia rýchlosť sa môže aktivovať stlačením tlačidla T3 a zapne sa LED napevno.

Ďalším stlačením T3 sa zapne booster. Booster sa môže aktivovať iba po aktivácii tretej rýchlosti. Keď je booster zapnutý, LED T3 začne pulzovať. Kým je booster v prevádzke, je možné prejsť na prvú alebo druhú rýchlosť stlačením požadovaného tlačidla rýchlosti T1 alebo T2, booster sa vypne a aktivuje sa zvolená rýchlosť.

Keď je booster zapnutý, znovu stlačte T3 pre vypnutie odsávača.

Po 5 minútach sa booster automaticky vypne a automaticky sa aktivuje tretia rýchlosť.

Tretia rýchlosť (T3) iba model B

Stlačte T3 pre aktiváciu tretej rýchlosti. Keď je funkcia aktivovaná, LED sa zapne napevno. Znovu stlačte T3 pre vypnutie odsávača.

Timer (časovač) (T4)

Timer môžete aktivovať, keď je aktívna prvá alebo druhá alebo tretia rýchlosť. Keď je funkcia aktivovaná, LED timera (T4) aj LED pre zvolenú rýchlosť (T1/T2/T3) sa zapnú napevno.

Funkcia timera trvá na základe zvolenej rýchlosti:

Prvá rýchlosť T1 = doba trvania 20'

Keď je rýchlosť načasovaná, môžete deaktivovať timer stlačením T4, alebo jednou z ďalších dvoch neaktívnych rýchlostí. Pre vypnutie odsávača znovu stlačte rýchlosť, pri ktorej sa predtým použilo načasovanie.

POZNÁMKA: iba model A

Keď je funkcia aktivovaná, LED sa zapne napevno.

Nastavenie filtra

Aktivácia alebo deaktivácia indikátorov filtra sa môže vykonať iba, ak je odsávač vypnutý.

Pre vstup do menu konfigurácie dlho stlačte T2+T3, akonáhle v menu T1 začne pulzovať.

Predvolené nastavenie je:

• protitukový filter, indikátor (T2) zapnutý, čiže aktívny;
• protizápachový filter, indikátor (T3) vypnutý, čiže neaktivovaný.

T2 aktivuje/deaktivuje indikátor tukového filtra. T3 aktivuje/deaktivuje indikátor filtra zápachov. Pre výstup z menu, dlho stlačte T1 alebo počkajte 10"

Obnovenie filtra

Odsávač v pravidelných intervaloch signalizuje, že sa musí vykonať údržba filtrov:

• protitukový filter každých 40 hodín;
• protizápachový filter každých 160 hodín.

Počas 10" je možné obnoviť funkciu protitukového filtra stlačením T1+T2 a obnoviť funkciu protizápachového filtra stlačením T1+T3. Po dokončení obnovenia kombinácie tlačidiel dvakrát rýchlo zablikajú. Rozhranie bude teraz fungovať ako zvyčajne.

Pozor:

Počas 10" bude odsávač fungovať normálne, ale nedôjde k vizuálnym spätným väzbám na tlačidlách rýchlosti. Ak sa počas 10" nevykoná žiadny úkon, LED prestanú pulzovať a vizuálne spätné väzby sa vrátia do normálu.

Údržba

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 18

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 19

Udržiava nepríjemné pachy pochádzajúce z varenia.

Nasýtenie filtra uhlíkom nastane po viac či menej dlhom používaní, t. j. závisí od typu kuchyne a pravidelného čistenia filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NESMIE byť umývaný alebo regenerovaný.

Použite ho na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočte smerom hodinových ručičiek.

Kvôli odmontovaniu pootočte oproti smeru hodinových ručičiek.

Výmena žiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.

Pre výmenu, obráťte sa na technický servis.
