Prekės ženklas	Elica
Modelis	PRF0166941
Produkto tipas	Virtuvės gartraukis
Naudojimas	Buitinis
Versija	Ištraukiamoji (išorinis išmetimas) arba filtruojamoji (recirkuliacija)
Greičių skaičius	3 (B modelis) arba 3 + booster (A modelis)
Valdymas	Liečiamas su LED indikatoriais
Apšvietimas	LED
Riebalų filtras	Metalinis, plaunamas indaplovėje
Anglies filtras	Aktyvus, keičiamas (neprivaloma, recirkuliacijos versijai)
Maitinimo šaltinis	220-240 V, 50 Hz
Minimalus atstumas tarp kaitlentės ir gartraukio	45 cm (elektrinė viryklė) / 65 cm (dujinė arba mišri viryklė)
Programuojamas laikmatis	Taip, trukmė priklauso nuo greičio (nuo 20 min iki 10 min)
Booster	Taip (A modelis, 5 min. laikmatis)
Filtro prisotinimo indikatorius	Taip, riebalų filtrui (40h) ir anglies filtrui (160h)
Valymas	Drėgna šluoste su neutraliu plovikliu, nenaudoti abrazyvų ar alkoholio
Saugumas	Atjungti prieš techninę priežiūrą, nenaudoti su atvira liepsna, neperkrauti
Standartai	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, etc.
Perdirbimas	Atitinka WEEE direktyvą 2012/19/ES

Dažnai užduodami klausimai - PRF0166941 ELICA

Kaip sumontuoti gartraukį?

Vadovaukitės pateiktu gręžimo šablonu, kad padarytumėte 6 skyles (Ø 8 mm, gylis 40 mm). Pritvirtinkite sieninį laikiklį ir išmetimo kanalą. Įsitikinkite, kad gartraukis ir kanalas yra puikiai sulygiuoti. Naudokite sienos tipui tinkamus kaiščius. Ištraukiamosios versijos atveju prijunkite išmetimo žarną (nepridedama), kurios skersmuo lygus jungties flanšui.

Koks saugus atstumas tarp gartraukio ir kaitlentės?

Minimalus atstumas tarp virimo paviršiaus ir apatinės gartraukio dalies turi būti ne mažesnis kaip 45 cm elektrinei viryklei ir 65 cm dujinei arba mišriai viryklei. Jei jūsų viryklės instrukcijoje nurodytas didesnis atstumas, laikykitės jo.

Kaip išvalyti riebalų filtrą?

Metalinis riebalų filtras turi būti valomas ne rečiau kaip kartą per mėnesį. Plaukite jį rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje trumpu ciklu. Indaplovė gali pakeisti filtro spalvą, bet tai neturi įtakos jo efektyvumui. Norėdami išimti, patraukite spyruoklinę rankenėlę.

Kada reikia keisti anglies filtrą?

Aktyviosios anglies filtras (naudojamas tik recirkuliacijos versijoje) turi būti keičiamas ne rečiau kaip kas 4 mėnesius. Jo negalima plauti nei regeneruoti. Keiskite dažniau, jei gartraukis naudojamas intensyviai.

Kaip naudotis skirtingais greičiais?

Paspauskite T1 pirmam greičiui, T2 antram, T3 trečiam (B modelis) arba T3 trečiam, tada dar kartą, kad įjungtumėte booster (A modelis). Booster veikia 5 minutes, tada grįžta į trečią greitį. Aktyvaus greičio LED šviečia pastoviai. Norėdami išjungti, dar kartą paspauskite aktyvaus greičio mygtuką.

Ką daryti, jei gartraukis neveikia?

Pirmiausia patikrinkite, ar gartraukis tinkamai prijungtas ir ar neišmušė automatinio jungiklio. Įsitikinkite, kad filtrai nėra prisotinti (indikatorius mirksi, jei reikia). Jei problema išlieka, kreipkitės į įgaliotą techninės priežiūros centrą.

Kaip atstatyti filtro prisotinimo indikatorių?

Kai indikatorius mirksi (T1+T2 riebalų filtrui, T1+T3 anglies filtrui), turite 10 sekundžių vienu metu paspausti atitinkamus mygtukus: T1+T2, kad atstatytumėte riebalų filtrą, T1+T3, kad atstatytumėte anglies filtrą. LED du kartus sumirksi, patvirtindami.

Ar galiu naudoti gartraukį be anglies filtro?

Taip, jei jūsų gartraukis sumontuotas ištraukiamojoje versijoje (išorinis išmetimas), anglies filtras nereikalingas. Nuimkite jį, jei yra. Filtruojamojoje versijoje (recirkuliacija) anglies filtras būtinas kvapams sugerti.

Kaip pakeisti LED apšvietimą?

Gartraukyje sumontuoti ilgaamžiai LED šviestuvai. Sugedus juos pakeisti turi įgaliotas techninės priežiūros centras. Nebandykite to daryti patys.

Ar normalu, kad gartraukis kelia triukšmą?

Tam tikras triukšmo lygis yra normalus, ypač booster greičiu. Jei triukšmas tampa neįprastas, patikrinkite, ar išmetimo kanalas neužsikimšęs ir ar filtrai švarūs. Įsitikinkite, kad gartraukis gerai pritvirtintas prie sienos. Jei triukšmas išlieka, kreipkitės į techninės priežiūros centrą.

NAUDOJIMO INSTRUKCIJA PRF0166941 ELICA

LT Montavimo ir naudojimosi instrukcija

LV Lietošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i uporabu

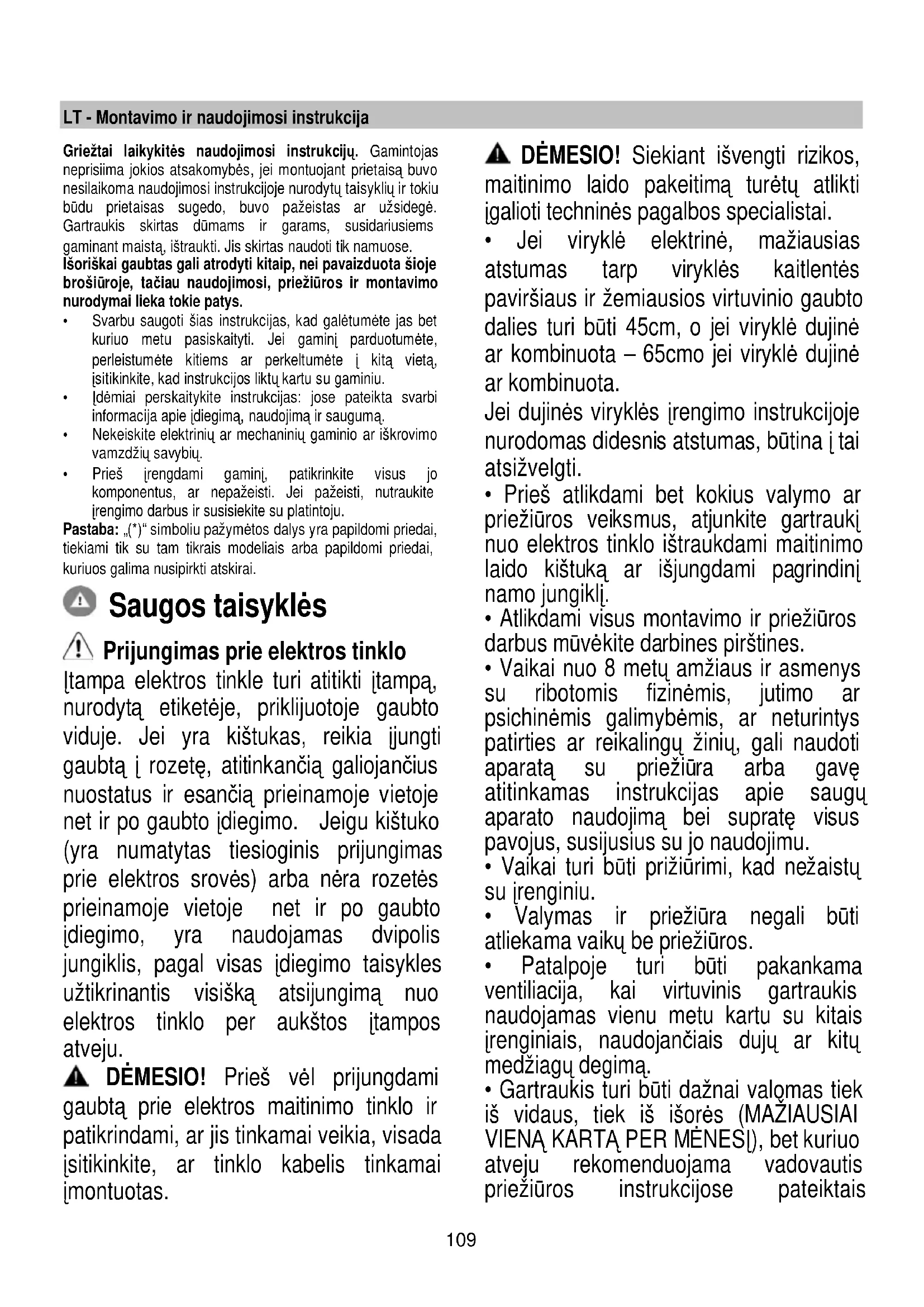

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose. Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. Idemiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą. - Nekeiskite elektrinių ar mechaninių gaminio ar iškvėpimo vamzdžių savybių. - Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) "simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO! Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

DĖMESIO! Siekiant išvengti rizikos, maitinimo laido pakeitimą turėtų atlikti įgalioti techninės pagalbos specialistai.

• Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 45 cm, o jei viryklė dujinė ar kombinuota - 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo, ištraukdami maitinimo laido kištuką arba išjungdami pagrindinį namo jungiklį. - Atlikdami visus montavimo ir priežiūros darbus, mūvėkite darbo pirštines. - Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gave atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu. - Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu. Valymas ir priežiūra negali būti atliekama vaikų be priežiūros. - Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitų medžiagų degimą. - Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais

nurodymais.

• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.

Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.

• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, dėl to jų būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.

• Išsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.

DĖMESIO! Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus su elektra.

• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavus lempų, nes rizikuojate elektros nutrenkimu.
• Niekada nenaudokite gartraukio tinkamai nesumontavus grotelių!
• Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą arba panašų kvalifikuotą personalą.

DĖMESIO! Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotolinio valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu. Gaminys pritaikytas naudoti su kaitlentėmis, kuriose yra ne daugiau kaip 6 kaitvietės.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų, (EEĮ atliekų).

Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą arba parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, įjunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelias minutes. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsavimo veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugerimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo įranga

Garai išstumiami į išorę per išmetimo vamzdį, pritvirtintą prie jungties.

DĖMESIO!

Išmetimo vamzdis nepridedamas, jį reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

! Naudokite pakankamo ilgio vamzdį.

! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas - 90°).

Stenkitės esmės nekeisti vamzdžių sekcijų.

Versija su filtru

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyvia anglimi sistemą.

Įrengimas

Vadovaudamiesi įrengimo brėžiniais, išgręžkite 6 angas (Ø 8 mm, 40 mm gylio) gręžimo šablone nurodytuose taškuose, kuriuose bus tvirtinamas gaubtas ir židinio atraminė plokštė. Įrengimo pabaigoje įsitikinkite, kad gaubtas ir židinys išsidėstę vienoje linijoje.

Montavimas

Prieš pradėdami įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai įrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Jei prie gaubto yra tvirtinimo pleistrai, pritaikyti daugumai sienų/lubų, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintų, ar medžiagos pritaikytos tam sienų/lubų tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto svorį.

Veikimas

A modelis

I	II	III>	L
T1	T2	T3	T4	T5
B modelis
I	II	III	L
T1	T2	T3	T4	T5

Pirmas greitis (T1)

Paspauskite T1, kad suaktyvintumėte pirmą greitį. Kai funkcija suaktyvinta, šviesos diodas įsijungia ir lemputė dega nuolat. Dar kartą paspauskite T1, kad išjungtumėte gartraukį.

Antras greitis (T2)

Paspauskite T2, kad suaktyvintumėte antrą greitį. Kai funkcija suaktyvinta, šviesos diodas įsijungia ir lemputė dega nuolat. Dar kartą paspauskite T2, kad išjungtumėte gartraukį.

Trečias greitis ir „BOOSTER“ (STIPRINTUVAS) (T3) tik A modelyje

Kai gartraukis išjungtas arba aktyvus pirmas arba antras greitis, trečią greitį galima suaktyvinti paspaudus mygtuką T3; įsijungs šviesos diodas, o lemputė degs nuolat. Dar kartą paspauskite T3 ir įsijungs booster. Booster galima suaktyvinti tik tada, kai jau aktyvus trečias greitis. Kai booster įjungtas, šviesos diodas T3 pradeda mirksėti. Booster veikiant, galima pereiti prie pirmo arba antro greičio paspaudus pageidaujamo greičio mygtuką T1 arba T2; booster išsijungs ir bus suaktyvintas pasirinktas greitis.

Kai booster įjungtas, dar kartą paspauskite T3, kad išjungtumėte gartraukį.

Po 5 min. booster išsijungia automatiškai ir automatiškai suaktyvinamas trečias greitis.

Trečias greitis (T3) tik B modelyje

Paspauskite T3, kad suaktyvintumėte antrą greitį. Kai funkcija suaktyvinta, šviesos diodas įsijungia ir lemputė dega nuolat.

Dar kartą paspauskite T3, kad išjungtumėte gartraukį.

Laikmatis (T4)

Laikmatį galima suaktyvinti tik tada, kai aktyvus pirmas, antras arba trečias greitis. Kai funkcija suaktyvinta, tiek laikmačio (T4), tiek prieš tai pasirinkto greičio (T1/T2/T3) šviesos diodas įsijungia ir dega nuolat.

Laikmatis veikia atsižvelgiant į pasirinktą greitį.

Pirmas greitis T1 = trukmė 20 min.

Antras greitis T2 = trukmė 15 min.

Trečias greitis: T3 = trukmė 10 min.

Kai greitis yra nustatyto laiko, laikmatį galima išjungti paspaudus T4 arba vieną iš kitų dviejų neaktyvių greičių.

Norėdami išjungti gartraukį, dar kartą paspauskite greitį, kuriam prieš tai buvo taikytas laiko nustatymas.

Pasibaigus laikui, gartraukis išsijungia. Kai greitis yra nustatyto laiko, prie kitų greičių galima pereiti paspaudus pageidaujamo greičio mygtuką ir šiuo veiksmu laikmatis bus išjungtas.

Lemputė (T5)

Lemputę galima suaktyvinti bet kuriuo metu paspaudus klavišą T5. Kai funkcija suaktyvinta, šviesos diodas įsijungia ir lemputė dega nuolat.

Filtro nustatymas

Filtro rodiklius suaktyvinti arba išjungti galima tik tada, kai gartraukis išjungtas.

Norėdami įjungti konfigūravimo meniu, ilgai spauskite T2+T3, o atidarius meniu T1 pradės mirksėti.

Numatytasis nustatymas yra:

• riebalų filtro rodiklis (T2) įjungtas, tai yra, aktyvus;
• kvapų filtro rodiklis (T3) išjungtas, tai yra, neaktyvus.

T2 suaktyvina / išjungia riebalų filtro rodiklį. T3 suaktyvina / išjungia kvapų filtro rodiklį. Norėdami išjungti meniu, ilgai spauskite T1 arba palaukite 10 sek.

Filtro atstatymas

Gartraukis reguliariais intervalais praneša, kad reikia atlikti filtro priežiūros darbus:

• riebalų filtras kas 40 valandų;

-kvapų filtras kas 160 valandų.

Šiuo atveju, kai gartraukis išjungtas ir naudotojas palies bet kurį mygtuką, sąsajoje 10 sek. bus rodomas pranešimas apie dviejų tipų reikalingus veiksmus:

• jei T1+T2 mirksi: riebalų filtro priežiūra;
• jei T1+T3 mirksi: kvapų filtro priežiūra.

Per 10 sek. galima atstatyti riebalų filtrą paspaudus T1+T2 ir atstatyti kvapų filtrą paspaudus T1+T3. Baigus atstatyti, mygtukų kombinacijos greitai sumirksi du kartus. Dabar sąsaja veiks kaip įprastai.

Dėmesio:

10 sek. laikotarpiu gartraukis veiks kaip įprastai, bet greičio mygtukuose nebus matomi vaizdiniai signalai. Jei per 10 sek. nebus atliktas joks veiksmas, šviesos diodai nustos mirksėti ir vaizdiniai signalai vėl bus rodomi kaip įprastai.

Priežiūra

Valymas

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras 18 pav.

Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius.

NEGALIMA plauti ar regeneruoti.

Apvalūs anglies filtrai

Pridėkite po vieną filtrą prie kiekvieno šono, padengdami variklio diskus apsaugančias groteles, po to pasukite juos laikrodžio rodyklės kryptimi.

Norėdami nuimti filtrus, pasukite kiekvieną filtrą prieš laikrodžio rodyklę.

Lemputių keitimas

Gartraukyje įrengta diodų technologijos apšvietimo sistema. Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90% elektros energijos.

Jei norite juos pakeisti, kreipkitės į techninio aptarnavimo tarnybą.
