KÄYTTÖOHJE PRF0166941 ELICA

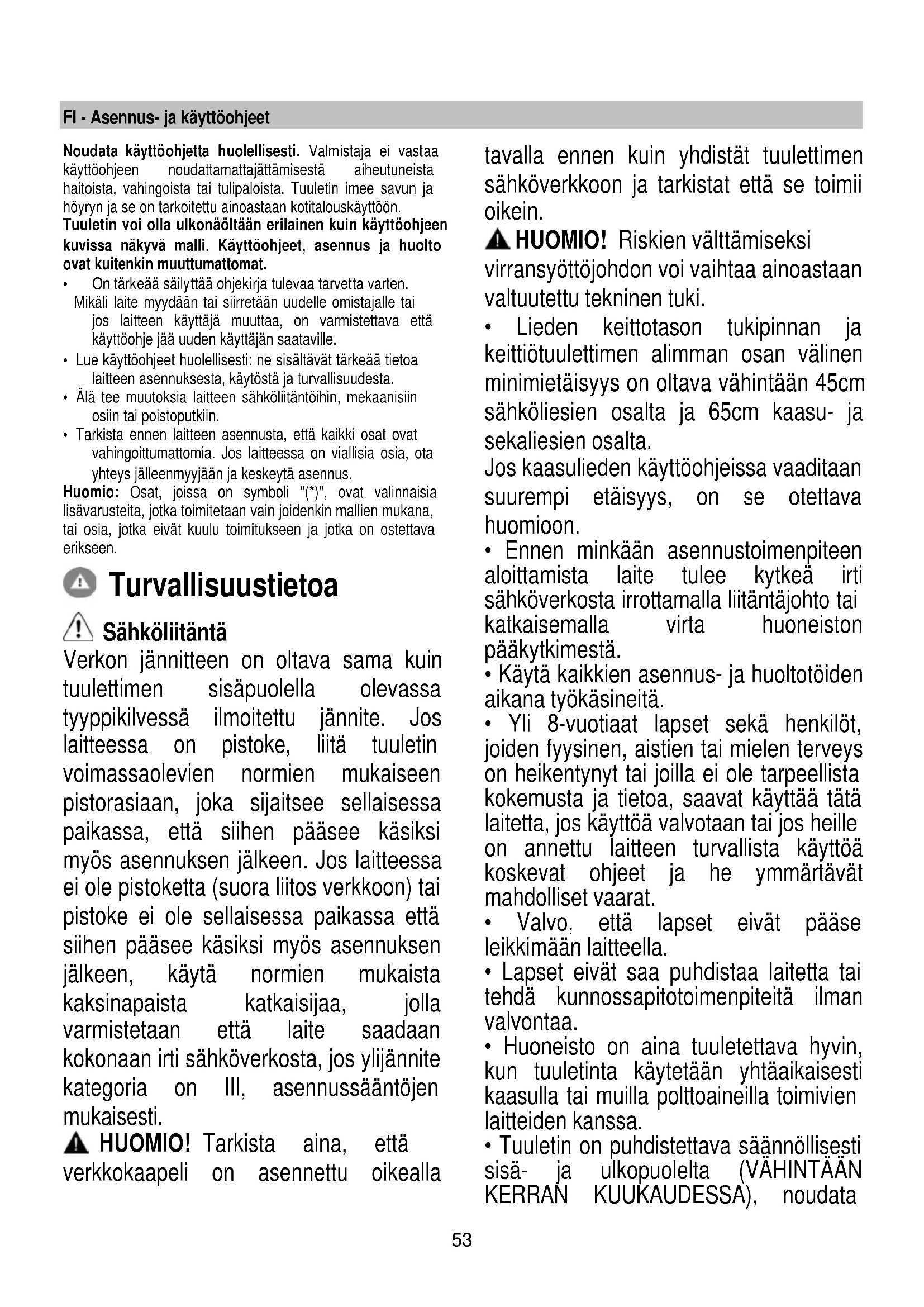

FI Asennus- ja käyttoohjeet

Fl - Asennus- ja käytöohjeet

Noudata käytöohjetta huolellisesti. Valmistaja ei vastaa käytöohjeen noudattamattajattämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn ja se on tarkoitettu ainoastaan kotitalouskäyttoön.

Tuuletin voi olla ulkonäöltaan erilainen kuin käyttoohjeen kuvissa nakyvä malli. Käyttoohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttä ohjekirja tulevaa tarvetta varten. Mikäli laite myydaan tai siirretaan uudelle omistajalle tai jos laitteen käytä ja muuttaa, on varmistettava että käyttoohje jäuuden käytäjan saataville.
  Lue käytöohjeet huolellisesti: ne sisälätvät tärkeaa tietaoa laitteen asennuksesta, käytösta ja turvallisuudesta.
• Alä tee muutoksia laitteen sahkölitantöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjaan ja keskeytä asennus.

Huomio: Osat, joissa on symboli (^*) , ovat valinaisia lisavarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivat kuulu toimitukseen ja jotka on ostettava erikseen.

Turvallisuustietoa

Sahkoliitäntä

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitta tuuletin voimassaolevien normien mukaiseen pistorasian, joka sijaitsee sellaisessa paikassa, etta siihen pääsee käsiki myos asennuksen jäldeen. Jos laitteessa ei ole pistoketta (suora liitos verkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiki myos asennuksen jäldeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sahköverkosta, jos ylijännite kategoria on III, asennussäntöjen mukaisesti.

HUOMIO! Tarkista aina, etta verkkokaapeli on asennettu oikealla

tavalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

HUOMIO! Riskien välttämiseksi virransyöttöjohndon voi vaihtaa ainoastaan valtuutetuTekninen tuki.

Lieden keittotason tukipinnan ja keittiotuulettimen alimman osan valinen minimietaisys on oltava vahintaan 45cm sahkoliesien osalta ja 65cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttoohjeissa vaaditaansuurempi etaisyys, on se otettahuomioon.
- Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkea irti sahkoverkosta irrottamalla liitantajohto tai katkaisemalla virta huoneiston paakytkimestä.
- Käytä kaikkien asennus- ja huoltotöiden aikana työkasineita.
- Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tatā laitetta, jos käyttoa valvotaan taiJos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmärṭavat mahdolliset vaarat.
- Valvo, etta lapset eivat päase leikkimän laitteella.
- Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.
Huoneisto on aina tuuletettava hyvin, kun tuuletinta kaytetaan yhtaaikaisesti kaasulla tai muilla polittoaineilla toimivien laitteiden kanssa.
- Tuuletin on puhdistettava saannollisesti sisa- ja ulkopuolela (VAHINTAAN KERRAN KUUKADESSA), noudata

kuitenkin tämän käyttoohjeen neuvoja.

• Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

Tuulettinen alla liekittäminen on ehdottomasti kielletty.

Käytä ainoostaan lamppujen huoIto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on yaltettävä joka tapauksessa.

Alä jatā paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy eisi syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason kayton aikana.

• Alä yhdistä laitetta sahköverkkoon ennenkuin asennus on tãysin valmis.
  Noudata huolellisesti paikallisten viranomaisten antamia savunpoistonteknisija ja turvatoimenpiteita koskevia märäyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
  VAROITUS! Kiinnitysruuvien ja - laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.
• Alä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sahköisku.
• Alä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttaa tukipintana, jolle niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja klinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniiseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS! Alä kāytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä Tahansa laiteen kanssa, joka aktivoituu automaattisesti.

• Tuote on hyväksytty asennettavaksi keittotasot jopa 6 tulipaloja.

Tämlaite on valmistetu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamalla laitteen asianmukaisesti käytäja voi ehkäista mahdolliset ympräristolle ja ihmisten terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista loytyvā merkki ilmoittaa, etta tuotetta ei saa kāsitellā talousjätteenä ja etta se on toimitettava sāhkö- ja elektronisten laitteiden kierratyspisteeseen. Laite on hāvitettāvā paikallisten jäteenkäsittelysäännösten mukaisesti. Jos tarvitset lisātietoja laitteen kāsitellystā, palautuksesta ja kierratyksestā, ota yhteys paikalliseen viranomaiseen, jatehuoltoon tai likkeeseen josta tuote on ostetu.

Laitteisto suunniteltu, testatu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Suorituskyk: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu pälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä pälä mutama minuuttki kypsennyksen jälleen. Nosta nopeutta vain,Jos tilassa on runsaasti savua tai hóryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktivihiisusuodatin/-suodattimet, kun haluat sailyttä hyvän hajubenpoistotehokkuuden. Puhdistara rasvasuodatin/-suodattimet, kun haluat sailyttä hyvän rasvansuodatustehokkuuden. Käytä tassøoppaassa annetun kanavointijärestelmän maksimilapimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käytto

Tuuletin imee savun ja hóryn ja se on tarkoitettu ainoastaan kotitalouskáyttoön.

Tuuletin on tarkoitettu käytettväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisailmaa kierrätn.

Imurimalli

Höry poistuu ulos liitoslaippaan kiinnitelyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liītā liesituuletin poistoputkīn sekā seinān poistoaukkoihin, joiden halkaisija on yhtā suuri kuīn ilman ulostuloaukossa (liṭantālaipassa).

Halkaisjaltaan pienempien poistopukien ja sein'an poistoaukkojen kaytto aiheuttaa imutehon pienentymista ja meluisuuden huomattavan lisayksen.

Kiettaydtäan siten kaikesta vastuusta kyseissessapauksessa.

! Käytä mahdollisimman lyhyttä putkea.

! Käytä putkea, jossa on mahdollisimman vahan mutkia ( max taivutus: 90^ )

! Alā tee suuria muutoksia putkiston alueella.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kaytetaan tassā toimintamallissa, sihen on asennettava aktivihili lisasuodatinjärestelma.

Asennus

Kuvatulla tavalla asennuspirustukset suorittaa 6 reikäa (halkaisija 8mm 40 mm syvä), asennoissa esitetty porausmallin korjata huppu kannatin ja takka. Tarkista asennuksen jälkeen, etta huppu ja savupilippu on tãysin linjassa.

Asennus

Ennen asennuksen aloittamista:

• Tarkista etta hankitsu laite mahttu sille varattuun paikkaan.
• Irrota aktivihiisusudatin/aktivihiisusuodattimet jos ne kuuluvat varustukseen (katso myos niitta koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan kayttaa suodatinversiona.
• Tarkista, etta tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkaismateriaialia (esimerkiki ruuveja, takuupapereita tms sisälätvää kirjekuoria). Jos sellaisia on, ota ne pois ja sailytäne.

Tuulettimessa on useimpin seinä- ja kattomalleihin sopivat
kiinnytstulpat. On kuitenkin välttämätontä kutsua asiantuntja
tarkistamaan materiaalien sopivuus seinä- ja kattomalliin.
Seinan/katon on oltava riittävän tukeva kestaakseen tuulettimen
painon.

Toiminta

Malli A

I	II	III>	L
T1	T2	T3	T4	T5
Malli B
I	II	III	L
T1	T2	T3	T4	T5

Ensimmäinen nopeus (T1)

Paina kohtaa T1 ensimmäisen nopeuden aktivoimiseksi. Kun toiminto on paallä, LED palaa yhtäjaksoisesti. Paina uudelleen kohtaa T1 liesituulettimen sammuttamiseksi.

Toinen nopeus (T2)

Paina kohtaa T2 toisen nopeuden aktivoimiseksi. Kun toiminto on paallä, LED palaa yhtajaksoisesti. Paina uudelleen kohtaa T2 liesituulettimen sammutamiseksi.

KKolmas nopeus ja BOOSTER-(tehotoiminto) (T3) koskevat vain mallia A

Kun liesituuletin on pois pälta tai ensimmäinen tai toinen nopeus ovat pälla, kolmas nopeus voidaan aktivoida painikkeesta T3, jolloin LED alkaa palaa yhtäjaksoisesti. Kun painetaan toisen kerran kohtaa T3, booster käynnistyy. Booster voidal activoida vasta kun kolmas nopeus on jo pälla. Kun booster on pälla, LED-valo T3 alkaa vilkkua. Kun booster on toiminnassa, on mahdolista siirtyä ensimmäiseen tai toiseen nopeuteen painamalla haluttua nopeusnappainta T1 tai T2: tällöin booster sammu ja valittu nopeus aktivoituu. Kun booster on pälla, paina uudelleen kohtaa T3 liesituulettimen sammuttamiseksi. Booster sammu automaattisesti 5 minuutin kuluttua, ja kolmas nopeus aktivoituu automaattisesti.

Kolmas nopeus (T3) koskee vain mallia B

Paina kohtaa T3 toisen nopeuden aktivoimiseksi. Kun toiminto on paallä, LED palaa yhtajaksoisesti. Paina uudelleen kohtaa T3 liesituulettimen sammutamiseksi.

Ajastin (T4)

Ajastin voidaan aktivoida, kun ensimmäinen, toinen tai kolmas nopeus on paallä. Kun toiminto on paallä, sekä ajastimen (T4) LED-valo etta aiemmin valitun nopeuden valo (T1/T2/T3) palavat yhtäjaksoisesti.

Ajastimen aika riippuu valitusta nopeudesta:

Ensimmäinen nopeus T1 = kesto 20 minuuttia

Toinen nopeus T2 = kesto 15 minuuttia.

Kolmas nopeus: T3 = kesto 10 minuuttia.

Kun nopeus on ajastettu, voit ottaa ajastimen pois pälta painamalla kohtaa T4 tai jompaakumpaa kahdesta muusta

nopeudesta, jotka eivat ole pällä. Sammuta liesituuletin painamalla uudelleen nopeutta, jolla ajastus oli aiemmin aktivoitu.

HUOMIO: koskee vain mallia A

Ajastinta ei voida aktivoida, kun booster on paallä. Kun aika loppuu, liesituuletin sommuu. Kun nopeus on ajastettu, on mahdolista siirtyä muihin nopeuksiin painamalla haluttua nopeuspainiketta. Tämä toimenpide sammuttaa ajastimen.

Valo (T5)

Valo voidaan aktivoida miloin tahansa painamalla nappainta

T5. Kun toiminto on paall, LED palaa yhtajaksoisesti.

Suodattimen asetus

Suodattimen osoitinten paalle Iaitto tai pois pälta otto voidaan tehdä vain liesituuletin sammuksissa.

Maaritysvalikkoon siirtymiseksi pidä pitkään painettuna kohtaa

T2+T3: kun ollaan valikossa, T1 alkaa vilkkua.

Esiasettutu asetus on seuraava:

• rasvasuodattimen osoitin (T2) palaa, eli paallä;

• Hajusuodattimen osoitin (T3) sammuksissa eli pois pälätä.

T2 laittaa paallee/ottaa pois paaltä rasvasuodattimen osoittimen. T3 laittaa paallee/ottaa pois paaltä Hajusuodattimen osoittimen. Voit poistua valikosta pitamalla pitkään painettuna kohtaa T1 tai odottamalla 10 minuuttia

Suodattimen palautus

Liesituuletin ilmoittaa saannollisin aikavalein, etta suodattimet tulee huoltaa:

• rasvasuodatin 40 tunnin valein;

• Hajusuodatin 160 tunnin valein.

Tässä tapauksessa, kun liesituuletin on sammuksissa ja käytäjä koskee mitä tahansa painiketta, käytölliittymässä näkyy 10 sekunnin ajan tietao kahdesta eri tarpeesta:

• jos T1+T2 vilkuvat: rasvasuodattimen huolto;

• jos T1+T3 vlikkuvat: Hajusuodattimen huolto.

10 sekunnin aikana on mahdolista palauttaa
rasvasuodattimen toiminta painamalla T1+T2 ja palauttaa
hajusuodattimen toiminta painamalla T1+T3. Kun palautus on tehty, eri painikeyhdistelmät vilkkuvat nopeasti kaksi kertaa. Nyt käytölliyymä alkaa toimia tavalliseen tapaan.

Varoitus:

Liesituuletin toimii normalisti 10 sekunnin ajan, mutta nopeuspainikkeissa ei ole merkkeja. Jos 10 sekunnin aikana ei tehdä mitäan, LED-valot lakkaavat vilkkumasta ja visuaaliset merkit palaavat normalaiksi.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ALÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VALINEITÄ!

Välta hankaavien tuotteiden käytöa. ALÄ KÄYTA ALKOHOLIA!

Rasvasuodatin

Kuva 18

Se pidattaa ruuanlaitosta syntyvat rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampttilalla ja lyhyellpe suohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatestehoon millaan ravallla.

Rasvasuodatin irrotetaan vetamalla jousikahvasta.

Hillisuodatin (ainoastaan suodatinversiossa) Kuva 19

Imee ruoanlaitosta aiheutuvat epamiellyttavhat Hajut.

Hiilisuodattimen kyllastys tapahtuu pidemman kayton jalkeen riippuen keittiotyypista ja rasvasuodattimen

puhdistusiheydestä. Joka tapauksessa suodatin on vaihettava vähintäan neljan kuukauden valein.

Sita EI voi pesta eika kayttta uudestaan

Pyorea hillisuodatin

Laita suodattimia yksi molemmille puolille molempien moottorin suojaverkkojen paalle, kierra sen jalkeen myotapäiväan.

Suodattimet irrotetaan kiertamalla vastapäivän.

Lamppujen vaihto

Tuulettimessa on LED tekologiaan perustuva valaistusjarjestelma.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaan parempi kuin perinteisten lamppujen ja niiden avulla saastetaaan 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.
