PRF0166941 - Hotă ELICA - Manual de utilizare gratuit

Marcă	Elica
Model	PRF0166941
Tip de produs	Hotă de bucătărie
Utilizare	Casnic
Versiune	Aspirantă (evacuare exterioară) sau filtrantă (reciclare)
Număr de viteze	3 (model B) sau 3 + booster (model A)
Comandă	Tactilă cu indicatoare LED
Iluminare	LED
Filtru de grăsime	Metalic, lavabil în mașina de spălat vase
Filtru de carbon	Activ, înlocuibil (opțional, pentru versiunea de reciclare)
Alimentare electrică	220-240 V, 50 Hz
Distanța minimă plită-hotă	45 cm (plită electrică) / 65 cm (plită pe gaz sau mixtă)
Temporizator programabil	Da, durată în funcție de viteză (20 min până la 10 min)
Booster	Da (model A, temporizare 5 min)
Indicator de saturație filtru	Da, pentru filtru de grăsime (40h) și carbon (160h)
Curățare	Cârpă umedă cu detergent neutru, fără abrazivi sau alcool
Siguranță	Deconectați înainte de întreținere, nu utilizați cu flacără deschisă, nu supraîncărcați
Standarde	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, etc.
Reciclare	Conform cu directiva DEEE 2012/19/UE

Întrebări frecvente - PRF0166941 ELICA

Cum se instalează hota?

Urmați șablonul de găurire furnizat pentru a face 6 găuri (Ø 8 mm, adâncime 40 mm). Fixați suportul de perete și conductul de evacuare. Asigurați-vă că hota și conductul sunt perfect aliniate. Utilizați dibluri potrivite pentru tipul dumneavoastră de perete. Pentru versiunea aspirantă, conectați un furtun de evacuare (nu este furnizat) cu diametrul egal cu flanșa de conectare.

Care este distanța de siguranță între hotă și plita de gătit?

Distanța minimă între suprafața de gătit și partea cea mai de jos a hotei trebuie să fie de cel puțin 45 cm pentru o plită electrică și 65 cm pentru o plită pe gaz sau mixtă. Dacă manualul plitei dumneavoastră specifică o distanță mai mare, respectați aceasta.

Cum se curăță filtrul de grăsime?

Filtrul de grăsime metalic trebuie curățat cel puțin o dată pe lună. Spălați-l manual cu un detergent neagresiv sau în mașina de spălat vase la temperatură scăzută și ciclu scurt. Mașina de spălat vase poate decolora filtrul, dar nu afectează eficiența acestuia. Pentru demontare, trageți de mânerul cu arc.

Când trebuie înlocuit filtrul de carbon?

Filtrul de carbon activ (utilizat numai în versiunea de reciclare) trebuie înlocuit cel mult la fiecare 4 luni. Nu poate fi curățat sau regenerat. Înlocuiți-l mai des dacă hota este folosită intensiv.

Cum se utilizează diferitele viteze?

Apăsați T1 pentru prima viteză, T2 pentru a doua, T3 pentru a treia (model B) sau T3 pentru a treia și apoi din nou pentru booster (model A). Booster-ul durează 5 minute, apoi revine la viteza a treia. LED-ul vitezei active se aprinde continuu. Pentru a opri, apăsați din nou butonul vitezei active.

Ce trebuie făcut dacă hota nu funcționează?

Verificați mai întâi că hota este conectată corect și că întrerupătorul nu a sărit. Asigurați-vă că filtrele nu sunt saturate (indicatorul clipește dacă este necesar). Dacă problema persistă, contactați serviciul de asistență tehnică autorizat.

Cum se resetează indicatorul de saturație al filtrului?

Când indicatorul clipește (T1+T2 pentru filtrul de grăsime, T1+T3 pentru filtrul de carbon), aveți 10 secunde pentru a apăsa simultan butoanele corespunzătoare: T1+T2 pentru a reseta filtrul de grăsime, T1+T3 pentru filtrul de carbon. LED-urile clipesc de două ori pentru confirmare.

Pot folosi hota fără filtru de carbon?

Da, dacă hota este instalată în versiunea aspirantă (evacuare exterioară), filtrul de carbon nu este necesar. Îndepărtați-l dacă este prezent. În versiunea filtrantă (reciclare), filtrul de carbon este indispensabil pentru absorbția mirosurilor.

Cum se înlocuiește iluminarea LED?

Hota este echipată cu LED-uri care au o durată lungă de viață. În caz de defecțiune, înlocuirea trebuie efectuată de către serviciul de asistență tehnică autorizat. Nu încercați să o faceți singur.

Hota face zgomot, este normal?

Un anumit nivel sonor este normal, mai ales în viteza booster. Dacă zgomotul devine anormal, verificați dacă conductul de evacuare nu este obstrucționat și că filtrele sunt curate. Asigurați-vă că hota este bine fixată de perete. Dacă zgomotul persistă, contactați serviciul de asistență tehnică.

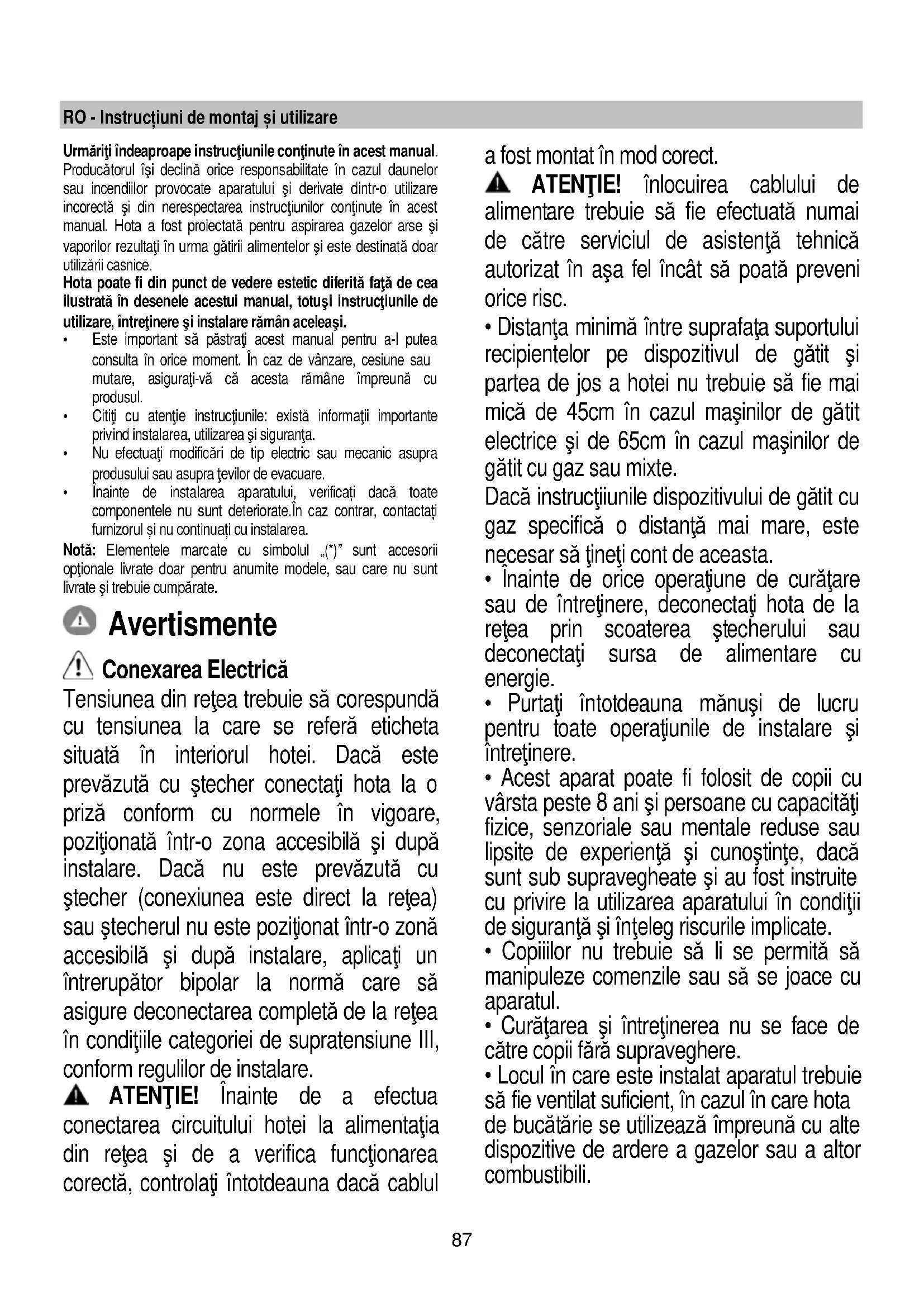

MANUAL DE UTILIZARE PRF0166941 ELICA

Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Notă: Elementele marcate cu simbolul (*) sunt accesorii opționale livrate doar pentru anumite modele, sau care nu sunt livrate și trebuie cumpărate.

Avertismente

Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la priză conform cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENȚIE! Înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul

ATENȚIE! Înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat, în așa fel încât să poată preveni orice risc. - Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 45 cm în cazul mașinilor de gătit electrice și de 65 cm în cazul mașinilor de gătit cu gaz sau mixte. Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să se țină cont de aceasta. - Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie. - Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere. - Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt supravegheați și au fost instruiți cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate. - Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul. - Curățarea și întreținerea nu se face de către copii fără supraveghere. - Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.

• Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în instrucțiunile de întreținere. Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii. Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație.

Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și nu se aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.

• Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alte combustibili. ATENȚIE! Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
• Nu folosiți și nu lăsați hota fără bac montat corect, din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate

în mod eficient.

• Hota nu trebuie utilizată NICIODATA ca suprafață de sprijin, dacă acest lucru nu este precizat în mod expres.
• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi.
• Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENȚIE! Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care se activează automat. - Produsul este aprobat pentru instalare cu plite de gătit cu maxim 6 arzătoare.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranța: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

ATENȚIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

ATENȚIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordați hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de racord).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

Folosiți un tub de lungime minimă indispensabilă. Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). Evitați schimbările drastice de secțiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Așa cum este descris în desenele de instalare, efectuați 6 găuri (Ø 8 mm, adâncime 40 mm), în pozițiile indicate în șablonul de foraj, pentru a fixa suportul de sprijin al hotei și coșul de fum. Verificați după instalare că hota și coșul de fum sunt aliniate perfect.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă. Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanția etc.), eventual să le scoateți și să le păstrați.

Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.

Funcționarea

Model A

I	II	III>	L
T1	T2	T3	T4	T5

Model B

I	II	III	L	O
T1	T2	T3	T4	T5

Viteza întâi (T1)

Apăsați pe T1 pentru a activa viteza întâi. Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă. Apăsați din nou pe T1 pentru a opri hota.

Viteza a doua (T2)

Apăsați pe T2 pentru a activa viteza a doua. Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă. Apăsați din nou pe T2 pentru a opri hota.

Viteza a 3-a și BOOSTER (Amplificare) (T3) doar modelul A

Atunci când hota este dezactivată, sau când sunt activate viteza întâi sau a doua, viteza a treia poate fi activată prin apăsarea butonului T3 și indicatorul luminos se va aprinde cu lumină fixă. O nouă apăsare a butonului T3 va determina activarea funcției booster. Funcția booster poate fi activată numai după ce viteza a treia a fost activată. Când funcția booster este pornită, indicatorul luminos T3 va începe să clipească. În timp ce funcția booster este în funcțiune, se poate trece la viteza întâi sau a doua apăsând pe butonul vitezei dorite T1 sau T2, funcția booster se va opri, iar viteza selectată va fi activată.

Când funcția booster este pornită, apăsați din nou butonul T3 pentru a opri hota.

După 5', funcția booster se va opri automat, iar viteza a treia va fi activată automat.

Viteza a 3-a (T3) doar modelul B

Apăsați pe T3 pentru a activa viteza a treia. Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă. Apăsați din nou pe T3 pentru a opri hota.

Temporizator (T4)

Temporizatorul poate fi activat atunci când este activată viteza întâi, a doua sau a treia. Când funcția este activată, atât indicatorul luminos al Temporizatorului (T4) cât și cel aferent vitezei selectate în prealabil (T1/T2/T3) se vor aprinde cu lumină fixă.

Durata temporizatorului depinde de viteza selectată:

Atunci când o viteză este temporizată, temporizatorul poate fi dezactivat prin apăsarea butonului T4, sau prin selectarea uneia dintre celelalte două viteze neactivate. Pentru a opri hota, apăsați din

nou viteza pentru care în prealabil a fost activată temporizarea.

OBSERVAȚIE: doar modelul A

Temporizatorul nu poate fi activat când este activată funcția booster. După expirarea intervalului de timp, hota se va opri. Atunci când o viteză este temporizată, se poate trece la alte viteze, apăsând pe butonul vitezei dorite; această operațiune va determina oprirea temporizatorului.

Lumina (T5)

Lumina poate fi activată în orice moment, prin apăsarea tastei T5. Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă.

Setare filtru

Activarea sau dezactivarea indicatoarelor filtrului este posibilă numai cu hota oprită.

Pentru a accesa meniul de configurare, apăsați lung pe T2+T3, iar odată accesat meniul, tasta T1 va începe să clipească.

Setarea predefinită este următoarea:

• filtru de reținere a grăsimilor indicator (T2) aprins, deci activat;
• filtru de reținere a mirosurilor indicator (T3) stins, deci neactivat.

T2 activează/dezactivează indicatorul filtrului de reținere a grăsimilor. T3 activează/dezactivează indicatorul filtrului de reținere a mirosurilor. Pentru a ieși din meniu, apăsați lung pe T1 sau așteptați 10"

Restabilire filtru

La intervale regulate de timp, hota semnalează faptul că este necesară întreținerea filtrelor:

• filtru de reținere a grăsimilor, o dată la 40 de ore;
• filtru de reținere a mirosurilor, o dată la 160 de ore.

În acest caz, cu hota oprită, când utilizatorul va atinge un buton oarecare, interfața va semnala timp de 10" două tipuri de solicitări:

• dacă tastele T1+T2 clipesc: întreținere filtru de reținere a grăsimilor;
• dacă tastele T1+T3 clipesc: întreținere filtru de reținere a mirosurilor.

Pe durata celor 10", va fi posibilă restabilirea filtrului de reținere a grăsimilor, apăsând pe T1 + T2 și restabilirea filtrului de reținere a mirosurilor, apăsând pe T1 + T3. După finalizarea operațiunii de restabilire, perechile de taste se vor aprinde intermitent rapid, de două ori. După aceea, interfața va funcționa ca de obicei.

Atenție:

Pe durata celor 10", hota va funcționa normal, însă nu se vor transmite semnale de tip vizual pe butoanele de viteză. Dacă pe durata celor 10" nu se efectuează nicio operațiune, indicatoarele luminoase nu vor mai clipi, iar semnalele de tip vizual vor reveni la normal.

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Filtru anti-grăsimi

Fig. 18

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 19

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

Aplicați unul pe margine pentru acoperirea ambelor grilaje de protecție a rotorului motorului, apoi rotiți în sens orar.

Pentru demontare rotiți în sens antiorar.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LED-urile garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% din energia electrică.

Pentru înlocuire adresați-vă serviciului de asistență tehnică.
