Marca	Blaupunkt
Modelo	Stockholm 400 DAB
Tipo de produto	Autorrádio
Dimensões (aprox.)	180 x 50 x 160 mm (1 DIN)
Peso (aprox.)	0,5 kg
Alimentação	10,5 a 14,4 V CC
Consumo elétrico	Funcionamento: < 10 A; Espera (contato desligado): < 5 mA
Fusível	10 A, plano (vermelho)
Rádio analógico	FM (VHF) / AM (ondas médias) com RDS
Rádio digital	DAB / DAB+
Fontes de áudio	CD (opcional), USB, Bluetooth (A2DP/AVRCP), iPod/iPhone (via USB), AUX (entrada traseira), Sintonizador
Bluetooth	Mãos livres (chamadas) e streaming de áudio; até 5 dispositivos pareados
Formatos de arquivo suportados (USB/CD)	MP2, MP3, WMA, FLAC, AAC, WAV
Saídas pré-amplificadas	4 canais (RF, LF, RR, LR) + saída subwoofer
Saída subwoofer	Sim (SUB-OUT, nível e frequência ajustáveis)
Microfone	Integrado + entrada para microfone externo
Display	LCD com retroiluminação, cor ajustável (7 cores), luminosidade manual/automática
Controle remoto	Opcional (infravermelho), compatível com RC-08/09/10/10H/12H
Conexão ao volante	Sim (SWC analógico, resistivo; requer interface para CAN)
Relógio	Exibição 12/24h; ajuste manual ou automático por RDS
Temperatura de operação	-10 °C a +18 °C (inclinação de montagem)
Manutenção e limpeza	Pano seco ou levemente úmido; evitar solventes e abrasivos
Segurança	Volume moderado; não abrir o aparelho; usar respeitando o código de trânsito
Informações gerais	Manual disponível em vários idiomas; atualizações de software via site Blaupunkt

Perguntas frequentes - Stockholm 400 DAB BLAUPUNKT

Como ligar e desligar o autorrádio?

Pressione brevemente o botão/tecla rotativo esquerdo para ligar. Para desligar, pressione longamente (mais de 2 segundos) no mesmo botão.

Como ajustar o volume?

Gire o botão/tecla rotativo esquerdo para aumentar ou diminuir o volume (de 0 a 50). Um toque breve corta o som (mudo).

Como conectar meu telefone por Bluetooth?

Ative o Bluetooth no seu telefone, procure dispositivos, selecione 'Stockholm 400 DAB' e confirme o pareamento. A conexão é automática depois. Até 5 telefones podem ser pareados, mas apenas um conectado por vez.

Como fazer uma chamada em mãos livres?

Uma vez conectado o telefone, use as teclas de telefone (aceitar/recusar) no autorrádio. Você pode discar um número pelo menu Bluetooth ou usar a lista telefônica após baixá-la com a opção 'DOWNLOAD P-BOOK'.

Como ajustar a hora?

Vá no menu > CLOCK > SET 00:00. Gire o botão direito para ajustar as horas (girar para a direita) e os minutos (girar para a esquerda). Confirme com um toque breve. Você também pode usar a opção RDSCLOCK para sincronização automática via RDS.

Como memorizar uma estação de rádio?

Sintonize a estação desejada, depois pressione longamente (cerca de 1 segundo) uma das teclas de 1 a 5. Um bipe confirma a memorização. Para relembrar a estação, pressione brevemente a tecla correspondente.

Como usar a função DAB?

Selecione a fonte DAB através da tecla SRC. Gire o botão direito para percorrer as estações do mesmo conjunto. Você também pode usar o modo BROWSE para percorrer a lista completa de estações memorizadas após uma varredura.

O que fazer se o aparelho não ligar?

Verifique as conexões de alimentação (bornes +12V permanente e contato). Certifique-se de que o fusível de 10 A não queimou. Se o contato não estiver conectado, o aparelho desliga após 1 hora (modo de proteção da bateria).

Como redefinir o aparelho para as configurações de fábrica?

Vá no menu > VARIOUS > NORMSET. Confirme a redefinição. Todas as configurações e estações memorizadas serão apagadas.

Como limpar o autorrádio?

Use um pano seco ou levemente úmido. Nunca use solventes, produtos abrasivos ou aerossóis para cockpit, pois podem danificar a superfície.

MANUAL DE UTILIZADOR Stockholm 400 DAB BLAUPUNKT

Instruções de estrutura

Pressionar brevemente: Finalizar/rejeitar chamada

Manter pressionado: /.

(1) Microfone:

• Nota: Se RDSCLOCK (RDSUHR) estiver ativo, a hora ajustada manualmente é sobrescrita.

RDSCLOCK (RDSUHR):

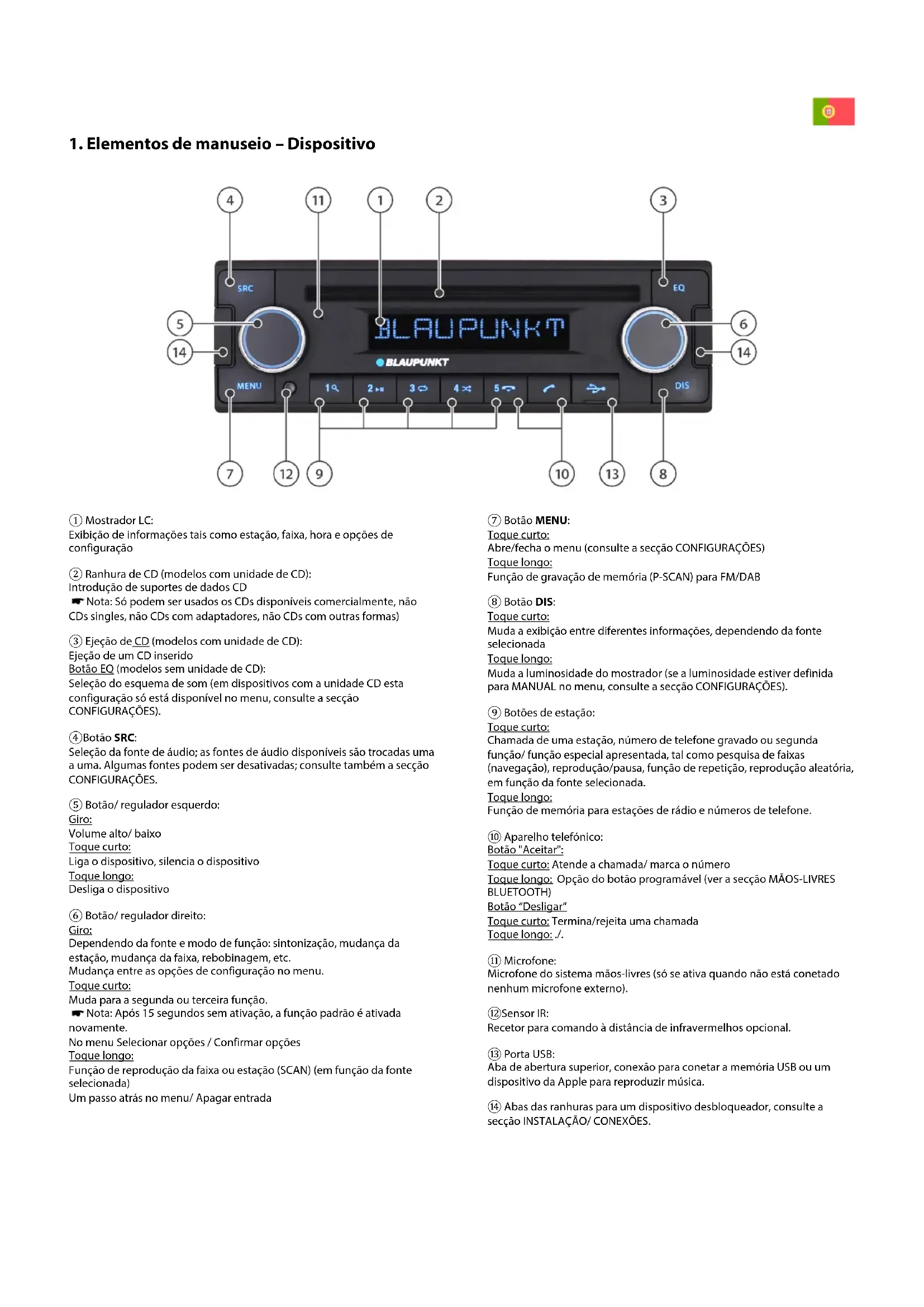

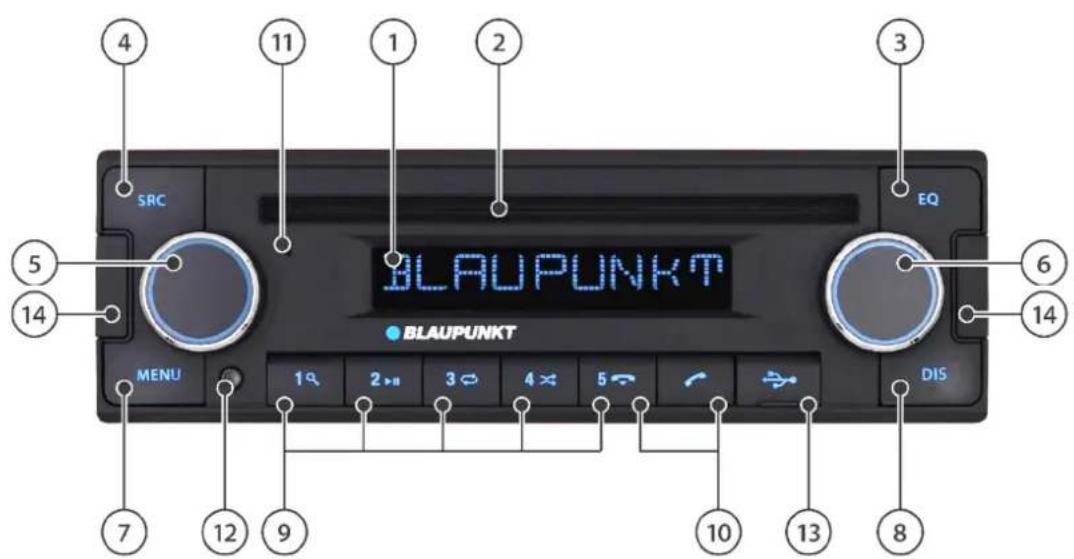

1. Elementos de manuseio - Dispositivo

① Mostrador LC:

Exibição de informações como estação, faixa, hora e opções de configuração

② Ranhura de CD (modelos com unidade de CD):

Introdução de suportes de dados CD

• Nota: Só podem ser usados os CDs disponíveis comercialmente, não CDs singles, não CDs com adaptadores, não CDs com outras formas

③ Ejeção de CD (modelos com unidade de CD):

Ejeção de um CD inserido

Botão EQ (modelos sem unidade de CD):

Seleção do esquema de som (em dispositivos com a unidade CD, esta configuração só está disponível no menu; consulte a secção CONFIGURAÇÕES).

④ Botão SRC:

Seleção da fonte de áudio; as fontes de áudio disponíveis são trocadas uma a uma. Algumas fontes podem ser desativadas; consulte também a secção CONFIGURAÇÕES.

⑤ Botão/regulador esquerdo:

Giro:

Volume alto/baixo

Toque curto:

⑥ Botão/regulador direito:

Giro:

Dependendo da fonte e modo de função: sintonização, mudança da estação, mudança da faixa, rebobinagem, etc.

Mudança entre as opções de configuração no menu.

Toque curto:

• Nota: Após 15 segundos sem ativação, a função padrão é ativada novamente.

No menu: Selecionar opções / Confirmar opções

Toque longo

Função de reprodução da faixa ou estação (SCAN) (em função da fonte selecionada)

Um passo atrás no menu/ Apagar entrada

⑦ Botão MENU:

Toque curto:

Abre/fecha o menu (consulte a secção CONFIGURAÇÕES)

Toque longo:

Função de gravação de memória (P-SCAN) para FM/DAB

⑧ Botão DIS:

Toque curto:

Muda a exibição entre diferentes informações, dependendo da fonte selecionada

Toque longo:

Muda a luminosidade do visor (se a luminosidade estiver definida para MANUAL no menu, consulte a secção CONFIGURAÇÕES).

⑨ Botões de estação:

Toque curto:

Chamada de uma estação, número de telefone gravado ou segunda função/função especial aparecido, tal como pesquisa de faixas (navegação), reprodução/pausa, função de repetição, reprodução aleatória, em função da fonte selecionada.

Toque longo:

Função de memória para estações de rádio e números de telefone.

10 Aparelho telefônico:

Botão "Aceitar":

Toque curto: Atende a chamada/marca o número

Toque longo: Opção do botão programável (ver a secção MÃOS-LIVRES BLUETOOTH)

BLUETOOTH)

Botão "Desligar":

Toque curto: Termina/rejeita uma chamada

Toque longo: /.

⑪ Microfone:

Microfone do sistema mãos-livres (só se ativa quando não está conectado nenhum microfone externo).

(2) Sensor IR:

Receptor para comando a distância de infravermelhos opcional.

⑬ Porta USB:

Aba de abertura superior, conexão para conectar a memória USB ou um dispositivo da Apple para reproduzir música.

14 Abas das ranhuras para um dispositivo desbloqueador, consulte a seção INSTALAÇÃO/ CONEXÕES.

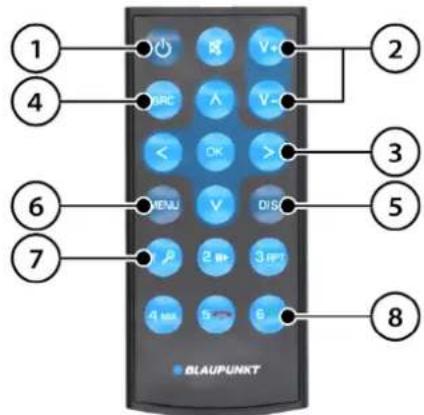

2. Elementos de manuseio - Comando à distância (acessório opcional)

O dispositivo pode ser controlado à distância usando o sensor de controle remoto embutido na parte frontal do dispositivo. Isto é possível usando um comando à distância disponível como acessório ou usando comandos à distância da Blaupunkt mais antigos (RC-08, RC-09, RC-10, RC-10H, RC-12H).

① Botão Lig. /Deslig. - Nota: O dispositivo só pode ser ligado com o comando à distância quando a ignição é ligada. Esta função aumenta a corrente de repouso do dispositivo e, portanto, não deve ser utilizada sem a ignição ligada para proteger a bateria do veículo. ② Botões de volume/modo de silêncio. ③ Botões multifuncionais: Controlo de funções específicas da fonte. ④ Botão SRC (source/ fonte):

Seleção da fonte de áudio; as fontes de áudio disponíveis são trocadas uma a uma. Algumas fontes podem ser desativadas; consulte quando a CONFIGURAÇÕES.

⑤ Botão DIS: Muda opções no mostrador. ⑥ Botão MENU: Abre o menu. ⑦ Botões de memória da estação:

Chamada de uma estação ou ativação da segunda função, como pausa/repetição/reprodução aleatória, dependendo da fonte selecionada.

⑧ Teclas Telefônicas: Atendem e terminam chamadas.

3. Parabéns

Parabéns pela compra do seu novo produto da Blaupunkt. Para poder desfrutá-lo durante muito tempo, por favor leia atentamente este manual.

No entanto, se surgirem problemas inesperados, consulte o manual do utilizador para ver se pode resolvê-los por conta própria. Consulte também a seção PESQUISA DE ERROS no final do manual do utilizador.

Se não conseguir resolver o problema por conta própria, o seu revendedor e a assistência técnica da Blaupunkt ficarão felizes em ajudar. Os dados de contacto podem ser encontrados em www.blaupunkt.com.

NOTA: Este manual aplica-se a diferentes modelos, pelo que algumas características e opções podem não estar disponíveis ou podem variar de modelo para modelo. Nós reservamo-nos o direito de realizar alterações técnicas para melhorar o produto.

Índices

Capítulo

Elementos de manuseio - dispositivo 1

Elementos de manuseio - comando a distância (opcional) 2

Parabéns | Índices 3

Regras de segurança 4

Informações gerais | Escopo da entrega | Atualização do software 5

Ligar/desligar | Alterar o volume 6

Rádio analógico: VHF/ ondas médias (FM/AM) 7

Rádio digital: DAB/DAB+ 8

Reprodução a partir de dispositivos e suportes de dados externos: Leitor de discos CD (opcional) 9

Reprodução a partir de dispositivos e suportes de dados externos: USB 10

Reprodução a partir de dispositivos e suportes de dados externos: Bluetooth 11

Reprodução a partir de dispositivos e suportes de dados externos: iPod/iPhone 12

Reprodução a partir de dispositivos e suportes de dados externos: AUX 13

Sistema de mãos-livres Bluetooth 14

Relógio 15

Comando a distância junto ao volante (SWC) 16

Configurações | Menu 17

Instalação | Desmontagem | Conexões 18

Informações úteis | Dados Técnicos 19

Pesquisa de erros 20

4. Regras de segurança

Regras de segurança

O autorrádio foi fabricado de acordo com o estado da técnica atual e com as normas de segurança especializadas. No entanto, pode ocorrer perigos se as instruções de segurança deste manual não forem observadas. Este manual destina-se a familiarizar o utilizador com as funções mais importantes do dispositivo.

• Por favor, leia estas instruções cuidadosamente antes de usar o rádio no seu automóvel.
• O manual deve ser mantido num local acessível a todos os utilizadores.
• Se entregar o autorrádio a terceiros, junte também este manual.
• Se necessário, siga as instruções dos dispositivos realizados em conjunto com o autorrádio.

Símbolos utilizados

Neste manual de instruções são utilizados os seguintes símbolos:

PERIGO! Aviso contra lesões

CUIDADO! Aviso de danos no dispositivo de DVD/CD ou no suporte de dados utilizado

PERIGO! Aviso contra alto volume

A marca CE confirma conformidade com as diretrizes da UE.

Dica - Especificação

Segurança rodoviária

PERIGO! O dispositivo deve ser utilizado de tal forma que o veículo possa ser conduzido em segurança em qualquer momento.

A utilização das funções do aparelho durante a condução pode desviar a sua atenção da situação na estrada e levar a acidentes graves!

Qualquer atividade adicional que distraia a sua atenção da situação na estrada e do funcionamento do veículo durante a condução deve ser evitada.

Para usar estas funções, pare o veículo num local adequado e opere o dispositivo quando o veículo estiver parado.

O dispositivo deve ser utilizado de tal forma que o veículo possa ser conduzido em segurança em qualquer momento. Em caso de dúvida, pare num local seguro e opere o dispositivo no

veículo parado. O condutor do veículo não deve utilizar nenhuma aplicação que distraia a sua atenção da situação na estrada.

Regule sempre o volume para um nível moderado para proteger a sua audição e para poder ouvir os sinais acústicos (p. ex., da polícia). Em pausas com o modo de silêncio ativado (por exemplo, ao alterar a fonte de som), a alteração do volume não é ouvida. Não aumente o volume durante uma pausa dessas.

Regras gerais de segurança

Não modifique nem abra o dispositivo. Não há peças no interior que possam ser reparadas pelo utilizador. Os dispositivos com a unidade de CD contêm um laser da classe 1 que pode danificar os seus olhos.

Utilização prevista:

Este dispositivo destina-se à instalação e operação num veículo com tensão de alimentação de 12 V e deve ser instalado num encaixe DIN. Devem ser observados os limites de parâmetros do dispositivo. Mandar reparar e, se necessário, instalar o dispositivo por um especialista.

5. Informações | Escopo da entrega | Atualização do software

DECLARAÇÃO DE CONFORMIDADE

A Blaupunkt Competence Center Car Multimedia Evo Sales GmbH declara que este dispositivo cumpre os requisitos essenciais e outras disposições relevantes da Diretiva 2014/53/UE.

A declaração de conformidade pode ser consultada na Internet em www.blaupunkt.com.

Informações sobre marcas

Todas as outras marcas registadas e os seus respetivos logótipos, nomes de marcas ou nomes de empresas mencionados neste manual são utilizados apenas para fins informativos e são propriedade dos seus respetivos proprietários.

Instruções de limpeza

Os solventes, produtos de limpeza e abrasivos, bem como produtos de limpeza do painel de bordo em aerossol e produtos de manutenção de plástico, podem conter componentes que podem danificar a superfície do autorrádio. Utilize apenas um pano seco ou ligeiramente húmido para limpar o dispositivo.

Regras de eliminação

É proibido eliminar o dispositivo juntamente com o lixo doméstico! Utilize os sistemas de devolução e recolha disponíveis para descartar o seu antigo aparelho e acessórios.

Escopo de entrega

A entrega inclui os componentes abaixo listados:

RÁDIO - Instruções de utilização - Microfone externo - Cabo de ligação ISO A/ISO B - Estrutura de instalação + ferramenta de desmontagem - Adaptador de antena DIN-ISO

Atualização do software

O software do dispositivo pode ser atualizado através de um suporte de dados externo.

Se houver atualizações disponíveis para o seu dispositivo, às vezes podem ser encontradas em www.blaupunkt.com. As instruções de atualização e outras informações acompanham a atualização.

• Nota: Se o dispositivo estiver a funcionar corretamente, não é necessária qualquer atualização. A atualização implica um risco de erros durante a atualização, e em casos muito raros - apesar de testes cuidadosos - podem aparecer erros novos ou diferentes.
• podem aparecer erros novos ou diferentes.
• Nota: Os pontos e funções individuais do dispositivo podem desviar-se das instruções, uma vez que as funções podem ter sido alteradas, adicionadas ou removidas devido ao desenvolvimento posterior do software. Isto não constitui um defeito ou um motivo para apresentar uma reclamação.
• Nota: Ao solicitar uma atualização à Blaupunkt, por favor, forneça o maior número de detalhes possíveis sobre o problema com o seu dispositivo. Os funcionários do centro de apoio também precisam de informações sobre a versão de software atualmente instalada (consulte a secção

CONFIGURAÇÕES). Infelizmente, sem esta informação não podemos fazer nem fornecer atualizações.

6. Ligar/desligar | Alterar o volume

Ligar/desligar com o botão/regulador

Para ligar o dispositivo, pressione o botão/regulador esquerdo. Para desligar o dispositivo, pressione e mantenha pressionado o botão/regulador esquerdo durante mais de 2 segundos. Lembre-se de que antes de ligar o dispositivo, pode levar alguns segundos até que ele possa ser desligado novamente, uma vez que os processos internos de inicialização ainda estão ativos no fundo.

• Nota: O dispositivo também pode ser ligado com a ignição desligada - então no medidor aparecerá brevemente 1

HOUR ON/1 HORA. O dispositivo desliga-se automaticamente após uma hora para proteger a bateria.

Ligar/desligar através da ignição do veículo

Se a ignição for desligada quando o dispositivo estiver em funcionamento, este desliga-se automaticamente e volta a ligar-se na próxima vez que a ignição é ligada.

Se o dispositivo tiver sido desligado utilizando o botão/regulador esquerdo no dispositivo, o mesmo permanecerá permanentemente desligado após a ignição ser ligada/desligada até ser ligado manualmente novamente. - Nota: Se a função não funcionar de modo descrito, o dispositivo não está conectado corretamente.

Alterar o nível de volume

O volume pode ser ajustado usando o botão/regulador esquerdo, no intervalo de 0 (sem som) a 50 (volume máximo).

Definir o volume da música

Durante a reprodução da música, rode o botão/regulador esquerdo para mudar o volume.

Para definir o volume da informação de trânsito (a informação de trânsito deve estar ativa nas configurações, consulte a secção CONFIGURAÇÕES): Durante a informação de trânsito, rode o botão/regulador esquerdo para alterar o volume; este valor é guardado automaticamente e pode ser alterado em qualquer altura nas configurações (consulte a secção CONFIGURAÇÕES).

Definir o volume do Bluetooth® (telefone):

Durante uma chamada telefónica, rode o botão/regulador esquerdo para alterar o volume. Este valor é gravado automaticamente e pode ser alterado a qualquer momento nas configurações (consulte a secção CONFIGURAÇÕES).

Silenciar o autorrádio (Mute)

Pressione brevemente o botão/regulador esquerdo para silenciar o dispositivo ou restaurar o nível do volume anterior.

Regule sempre o volume para um nível moderado para proteger a sua audição e para poder ouvir os sinais de aviso acústicos (p.ex., da polícia). Em países com o modo de silêncio

ativado (por exemplo, ao alterar a fonte de som), a alteração do volume não é ouvida. Não ajuste o volume durante uma pausa dessas.

7. Rádio analógico: VHF/ondas médias (FM/AM)

Selecionar uma das fontes/níveis de memória FM1, FM2, FMT, AM ou AMT com o botão SRC

• Nota: Algumas fontes/níveis de memória estão inativos em função da configuração; por exemplo, apenas o nível de memória FM1 está ativo. Consulte a secção CONFIGURAÇÕES.
• Nota: 5 posições de memória estão disponíveis em cada nível de memória.

Sintonizar estações

Use o botão/regulador direito para iniciar a sintonização da estação, rodando-o brevemente para cima (para a direita) ou para baixo (para a esquerda). A sintonização para automaticamente na próxima estação encontrada.

• Nota: A sensibilidade de sintonização pode ser definida nas configurações; consulte a secção CONFIGURAÇÕES.

Pode também sintonizar a frequência manualmente se o sinal da estação for muito fraco e a pesquisa não parar na frequência desejada. Para o efeito, pressione brevemente o botão/regulador direito uma vez; no visor aparecerá o comunicado MANUAL. Agora pode rodar o botão/regulador direito até que a frequência desejada seja definida.

Pesquisa PTY

Se a função PTY (tipo de programa) estiver ativada (consulte a secção CONFIGURAÇÕES), a função PTY também pode ser selecionada premindo o botão/regulador direito.

Rode o botão/regulador direito para fazer a pesquisa do código PTY definido (para pré-seleção do tipo PTY, consulte a secção CONFIGURAÇÕES).

Gravar estação/ chamar estação gravada

Pode gravar as suas estações favoritas na memória do dispositivo usando os botões 1-5. Em cada nível de memória pode gravar 5 estações.

Defina a estação desejada conforme descrito em SINTONIZAR ESTAÇÕES. Em seguida, pressione o botão de memória pretendido durante cerca de um segundo até ouvir um sinal sonoro a confirmar que a estação foi memorizada. Quando o sinal desaparecer, solte o botão.

Ao pressionar brevemente o botão de memória, pode chamar uma estação previamente guardada.

Gravar automaticamente estações (função Travelstore)

Nos níveis de memória marcados com T (FMT e AMT), pode gravar 5 estações com o melhor sinal, usando a pesquisa automática (Travelstore).

Para o fazer, selecione o nível de memória adequado com o botão SRC e, em seguida, volte a tocar sem soltar o botão SRC até aparecer T-STORE no mostrador.

• Nota: Se a gravação na memória da Travelstore for iniciada ao nível de memória diferente de FMT/AMT, o sistema muda automaticamente para o nível de memória da Travelstore e ativa-o automaticamente nas configurações, se necessário. Apenas as estações no nível de memória da Travelstore são guardadas/alteradas.

Reproduzir estações gravadas (P-SCAN)

Pode reproduzir todas as estações no nível de memória selecionado: Para fazer isto, pressione o botão MENU durante mais de um segundo. O mostrador exibirá um comunicado P-SCAN e a frequência/estação de rádio atual piscará.

A função P-SCAN continua até ser terminada pressionando o botão/regulador direito.

Reproduzir estações disponíveis (SCAN)

Pode reproduzir todas as estações na banda de frequência selecionada: Para fazer isso, pressione o botão/regulador direito durante mais de um segundo.

O mostrador exibirá o comunicado SCAN e a frequência/estação atual piscará.

A digitalização (SCAN) continua até parar, pressionando o botão/regulador direito.

Mudar o mostrador

Pode usar o botão DIS para mudar o conteúdo do mostrador para diferentes informações:

Nome da estação

• Selecionar o tipo de programa.
• Texto de rádio
• Nível de memória/memória + frequência
• Memória / nível de memória + hora
• Nota: A disponibilidade da função de visualização depende da estação e da qualidade do sinal recebido.

Outras funções ou opções:

Consulte as CONFIGURAÇÕES.

8. Rádio digital: DAB / DAB+

Digital Audio Broadcasting (sigla DAB) é o predecessor digital da radiodifusão analógica FM. A transmissão digital causa algumas diferenças para o rádio analógico FM conhecido:

Várias estações são transmitidas num só canal - os chamados ENSEMBLES (=pacotes de programas).

As estações incluídas num ENSEMBLE são chamadas SERVICES (= estações e/ou serviços de dados).

Na Alemanha, por exemplo, os ENSEMBLES estão disponíveis regionalmente através das emissoras públicas; além disso, existem atualmente alguns ENSEMBLES que podem ser recebidos em toda a Alemanha: DR DEUTSCHLAND e ANTENNE DE.

As estações não geram o ruído conhecido de FM, ou a estação pode ser ouvida com a qualidade constante ou não é ouvida quando a correção do erro não é mais capaz de reconstruir o sinal, acontecendo por um som curto, chamado de "murmúrio".

Começar a reproduzir a rádio DAB/DAB+

Use o botão SRC para selecionar um dos níveis de memória DAB1, DAB2 ou DAB3.

• Nota: Alguns níveis de memória estão inativos dependendo da configuração; por exemplo, apenas o nível de memória DAB1 está ativo. Consulte a secção CONFIGURAÇÕES.
• Nota: 5 posições de memória estão disponíveis em cada nível de memória.

Pesquisar estações / percorrer estações

Ao rodar o botão/regulador direito, pode percorrer as estações para cima (virar à direita) ou para baixo (virar à esquerda) no Ensemble atual. Ao rodar o botão é exibida uma nova estação; quando parar o botão, a estação exibida é chamada e reproduzida.

Depois de passar a primeira ou última estação do Ensemble atual, o mostrador exibirá << ou >>. Agora pode rodar o botão na direção oposta para ficar no Ensemble atual ou esperar um momento quando o dispositivo automaticamente procura e reproduz o Ensemble anterior (<<<) ou seguinte (>>>).

• Nota: Esta função é predefinida no botão/regulador direito no modo DAB, mas pode ser alterada; para o efeito consulte a secção CONFIGURAÇÕES.

Se a configuração de base tiver sido alterada, primeiro selecione a função pressionando o botão/regulador direito; aparecerá o comunicado SERVICE.

Pesquisar o Ensemble

Pressione o botão/regulador direito uma vez, o mostrador exibirá brevemente a palavra ENSEMBLE.

Em seguida, rode o botão/regulador direito na direção desejada para encontrar Ensembles em canais inferiores ou superiores. O mostrador exibirá o canal atual quando continuar a pesquisar até encontrar um novo Ensemble.

Esta pesquisa funciona da mesma forma que a pesquisa que começa a percorrer as estações quando / > > > é exibida; consulte a secção anterior.

Pesquisar a lista de estações (Modo de navegação)

Pressione o botão/regulador direito repetidamente até aparecer BROWSE no mostrador.

Em seguida, rode o botão/regulador direito para percorrer a lista de estações gravadas no dispositivo.

Uma vez encontrada a estação desejada, selecione-a pressionando o botão/regulador direito.

• Nota: Pode usar o menu (consulte a secção CONFIGURAÇÕES) para iniciar o DAB SERVICE SCAN, que atualiza a lista de estações e remove as estações inativas da mesma.
• Nota: O modo de navegação pode ser definido como padrão para o botão/regulador direito no modo DAB; consulte a secção CONFIGURAÇÕES para o efeito.

Pesquisa PTY

Se a função PTY (tipo de programa) estiver ativada (consulte a secção CONFIGURAÇÕES), a função PTY também pode ser selecionada premindo o botão/regulador direito.

Rode o botão/regulador direito para pesquisar o código PTY definido (para pré-seleção do tipo PTY, consulte a secção CONFIGURAÇÕES).

Gravar estação/ chamar estação gravada

Pode gravar as suas estações favoritas na memória do dispositivo usando os botões 1-5. Em cada nível de memória pode gravar 5 estações. Defina a estação desejada, conforme descrito acima.

Em seguida, pressione o botão de memória desejado durante aprox. um segundo até que um sinal acústico confirme que a estação foi memorizada; solte o botão novamente antes que o sinal acústico desapareça.

Ao pressionar brevemente o botão de memória, pode chamar uma estação previamente guardada.

Reproduzir estações gravadas (P-SCAN)

Pode reproduzir todas as estações no nível de memória selecionado: Para fazer isso, pressione o botão MENU durante mais de um segundo. O [texto ilegível].

A função P-SCAN continua até ser terminada pressionando o botão/regulador direito.

Reproduzir estações disponíveis (SCAN)

Pode reproduzir todas as estações na banda de frequência selecionada: Para fazer isso, pressione o botão/regulador direito por mais de um segundo.

O dispositivo primeiro atualiza a lista de serviços através de digitalização e exibe o comunicado SCAN e o SERVIÇO atual.

A digitalização (SCAN) continua até parar, pressionando o botão/regulador direito.

Mudar o mostrador

Pode usar o botão DIS para mudar o conteúdo do mostrador para diferentes informações:

• Nome do serviço (estação)
• Seleção do tipo de programa
• Nome do Ensemble (pacote de programas)
• Memória / nível de memória + canal
• Texto de rádio
• Memória / nível de memória + hora
• Nota: A disponibilidade da função de visualização depende da estação.

Outras funções ou opções:

Consulte a seção CONFIGURAÇÕES.

9. Reprodução a partir de dispositivos e suportes de dados externos: CD (opcional)

Informações básicas

CDDA/CD de dados/ CD-R/ CD-RW com 12 cm - Formatos de ficheiros: MP2, MP3, WMA, FLAC, ACC, WAV - Nota: Use apenas CDs com o tipo de Compact Disc para garantir o funcionamento adequado do dispositivo. - Nota: A reprodução infalível de todos os ficheiros multimédia, incluindo os listados acima, não pode ser garantida devido à variedade de software com o qual tais ficheiros podem ser criados. - Nota: Se tiver problemas com suportes de CD/DVD graváveis, recomendamos que os grave a uma velocidade mais lenta ou que utilize outros suportes. - Nota: A Blaupunkt não pode garantir o funcionamento adequado dos DVDs/CDs protegidos contra a cópia e de todos os DVDs/CDs não gravados disponíveis no mercado, suportes de armazenamento USB e cartões microSD.

Inserir um CD / iniciar a reprodução do CD

Não utilize CDs que não sejam redondos ou que tenham 8 cm de diâmetro (mini CD). Não assumimos qualquer

responsabilidade por danos no dispositivo causados por CDs impróprios.

Insira o CD na ranhura do CD com o lado impresso para cima (ver capítulo "Elementos de manuseio") até sentir uma ligeira resistência. O CD será automaticamente puxado para dentro, iniciando a reprodução.

• Nota: Não interfira nem ajude no carregamento automático de um disco na unidade de DVD/CD.

Se tiver inserido previamente um CD, mude para a fonte de CD usando o botão SRC.

Reprodução de CD

Ao rodar o botão/regulador direito, pode mudar a faixa, para frente e para trás.

Se premir uma vez o botão/regulador direito (o visor exibe CUE/REW ou WIND), pode acelerar e percorrer as faixas rodando o botão/regulador direito.

Ao utilizar CDs com várias pastas, pode mudar a pasta pressionando novamente o botão/regulador direito (FOLDER ou CATALOG aparece no visor) e rodando o botão/regulador direito.

Funções especiais

Com os botões de estação 1-4, pode ativar/desativar as funções especiais PESQUISAR FAIXAS (Selecionar/pesquisar uma faixa com o botão/regulador direito), PLAY/PAUSE, REPETIR (FAIXA ou PASTA) e REPRODUÇÃO ALEATÓRIA (TODOS ou PASTA).

Função de reprodução (SCAN)

Pode reproduzir música a partir do suporte de dados.

Para fazer isso, pressione o botão/regulador direito durante mais de um segundo.

No mostrador aparecerá a mensagem SCAN e a faixa atual.

A digitalização (SCAN) continua até parar, pressionando o botão/regulador direito.

Remoção do CD

Pressione o botão de ejeção [ ] para ejetar o disco CD inserido.

• Nota: A ejeção de um CD não deve ser dificultada ou assistida.

10. Reprodução a partir de dispositivos e suportes de dados externos: USB

Informações básicas

• Suportes de dados USB com sistemas de ficheiros FAT16, FAT32, exFAT
• Formatos de ficheiros: MP2, MP3, WMA, FLAC, ACC, WAC
• Nota: A reprodução infalível de todos os ficheiros multimédia, incluindo os listados acima, não pode ser garantida devido à variedade de software com o qual tais ficheiros podem ser criados.
• Nota: O conetor USB é adequado para suportes de memória USB (chamados memórias USB), que são classificados como dispositivos de armazenamento em massa (MSD). A ligação direta de leitores de MP3 ou telemóveis para reproduzir música não é possível.

Modo USB

O dispositivo está equipado com um conetor USB: - Conetor USB sob a aba na parte frontal do dispositivo (ver ELEMENTOS DE MANUSEIO, DISPOSITIVO)

Conetar um suporte de dados USB / Iniciar a reprodução USB

Abra a aba da tampa marcada com o símbolo USB (eleve-a).

Insira cuidadosamente o suporte de dados USB na porta USB, não use força e não incline o suporte de dados USB.

O dispositivo muda automaticamente para o modo USB. Os dados são lidos, a reprodução acontece a partir do primeiro ficheiro multimédia reconhecido pelo dispositivo.

Se um suporte de dados USB já tiver sido conectado, mude para a fonte USB usando o botão SRC.

Reprodução através de USB

Ao rodar o botão/regulador direito, pode mudar a faixa, para frente e para trás.

Se premir uma vez o botão/regulador direito (o visor exibe CUE/REW ou WIND), pode acelerar e percorrer as faixas rodando o botão/regulador direito. Rodar novamente na mesma direção para o movimento rápido para a frente e para trás.

Se premir novamente o botão/regulador direito (o visor aparece FOLDER ou PASTA), pode alterar a pasta rodando o botão/regulador direito.

Funções especiais

Com os botões de estação 1-4, pode ativar/desativar as funções especiais PESQUISAR FAIXAS (Selecionar/pesquisar uma faixa com o botão/regulador direito), PLAY/PAUSE, REPETIR (FAIXA ou PASTA) e REPRODUÇÃO ALEATÓRIA (TODOS ou PASTA).

Dependendo dos ficheiros realizados, podem ser exibidas diferentes informações sobre a faixa no mostrador, utilizando o botão DIS.

Função de reprodução (SCAN)

Pode reproduzir músicas a partir do suporte de dados.

Para fazer isso, pressione o botão/regulador direito durante mais de um segundo.

No visor aparece a mensagem SCAN e a faixa atual.

A digitalização (SCAN) continua até ser parada, pressionando o botão/regulador direito.

Tirar o suporte de dados USB

Nunca remova o suporte de dados sem antes desligar o aparelho, caso contrário, o suporte de dados ou os dados nele contidos podem ser danificados.

11. Reprodução a partir de dispositivos e suportes de dados externos: Bluetooth®

Utilização do Bluetooth

A função Bluetooth® permite-lhe emparelhar telemóveis e leitores multimédia com o autorrádio.

Se o dispositivo Bluetooth® ligado suporta as funções A2DP e AVRCP, pode reproduzir música no autorrádio e controlar a reprodução.

• Nota: No momento do lançamento no mercado, foram realizados testes extensivos da função Bluetooth® com vários telefones e leitores multimédia para garantir a maior compatibilidade possível. No entanto, as funções podem ser limitadas ou não funcionar, dependendo do dispositivo utilizado. No caso de tais problemas, verifique se está disponível uma atualização para o seu dispositivo ou rádio.
• Nota: Podem ser emparelhados até 5 dispositivos Bluetooth®, mas não podem ser conectados simultaneamente. Antes de conectar outro dispositivo Bluetooth®, desconecte o dispositivo já conectado.
• Nota: Não é possível transmitir os dados deste dispositivo para outros dispositivos através de Bluetooth® (por exemplo, altifalantes Bluetooth®, etc.), este rádio só suporta a receção de música através de Bluetooth®.

Ligação a Bluetooth® / Iniciar a reprodução através de Bluetooth®

Ligue o rádio, abra as configurações Bluetooth no seu dispositivo Bluetooth, procure os dispositivos disponíveis, ligue-os de acordo com o

procedimento descrito no manual do dispositivo Bluetooth*. Após uma ligação bem sucedida, o sistema de som do carro exibe LIGADO/CONNECTED, o nome do telefone ligado e um pequeno símbolo Bluetooth* no visor.

• Nota: O processo de conexão é necessário uma vez; depois os dispositivos se reconectam automaticamente.

Se o aparelho já estiver ligado (o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)o(PCPO)\n\n

Reprodução através de Bluetooth®

Ao rodar o botão/regulador direito, pode mudar a faixa, para a frente e para trás.

Funções especiais

A função especial PLAY/PAUSE pode ser ativada/desativada com o botão de estação 2.

Dependendo do dispositivo Bluetooth ou da aplicação de reprodução de música a ser utilizada, podem ser apresentadas no visor as informações diferentes sobre a música, utilizando o botão DIS.

12. Reprodução a partir de dispositivos e suportes de dados externos: iPod/iPhone

Manuseio de Apple iPod/iPhone

O dispositivo está equipado com uma porta USB compatível com Apple iPod/iPhone:

• Conector USB sob a aba na parte frontal do dispositivo (ver Elementos de Manuseio do Dispositivo)

Ligar o iPod/iPhone/Apple/ Iniciar a reprodução

Abra a aba da tampa marcada como USB (inclinar para cima).

Insira cuidadosamente o cabo de ligação Apple iPod/iPhone na tomada USB, não use força nem direcione o conector.

O dispositivo muda automaticamente para o modo Apple iPod/iPhone. A reprodução começa a partir do último ficheiro reproduzido no iPod/iPhone ou da reprodução multimédia da última aplicação utilizada.

Se um iPod/iPhone Apple já estiver conectado, mude para a fonte IPOD usando o botão SRC para iniciar a reprodução.

Reprodução a partir de iPod/iPhone da Apple

Ao rodar o botão/regulador direito, pode mudar a faixa, para frente e para trás.

Se pressionar uma vez o botão/regulador direito (CUE/REW aparece no visor), pode avançar rapidamente e percorrer as faixas girando o

botão/regulador direito. Rodar novamente na mesma direção para o movimento rápido para a frente e para trás.

Se pressionar novamente o botão/regulador direito (no visor aparece a palavra FOLDER), pode mudar a pasta rodando o botão/regulador direito.

Com os botões de estação 1-4, pode ativar/desativar as funções especiais: PESQUISAR FAIXAS (Selecionar/pesquisar uma faixa com o botão/regulador direito), PLAY/PAUSE, REPETIR (FAIXA ou PASTA) e REPRODUÇÃO ALEATÓRIA (TODOS ou PASTA).

Dependendo do dispositivo/aplicação que estiver a utilizar, pode ser apresentadas no visor as informações diferentes sobre a música, utilizando o botão DIS.

• Nota: Em referência ao dispositivo Apple que estiver a utilizar e às aplicações de reprodução de multimédia disponíveis nele, a funcionalidade e o controlo através do autorrádio pode mudar e nem todas as funções descritas podem estar disponíveis.

Remoção do suporte Apple iPod/iPhone

Não remova o suporte de dados sem antes desligar o dispositivo, caso contrário o dispositivo ou os dados nele armazenados podem ficar danificados.

13. Reprodução a partir de dispositivos e suportes de dados externos: AUX

Modo AUX

Este dispositivo está equipado com um conector AUX:

• Conector AUX na parte traseira do dispositivo (consulte a secção INSTALAÇÃO/CONEXÕES).

Conecte o dispositivo desejado, tal como um leitor de CD externo, leitor de MP3 ou leitor de cassetes, utilizando os adaptadores apropriados da gama de acessórios.

Selecione a fonte AUX com o botão SRC. Ajuste o volume no dispositivo externo se a saída que está a utilizar for ajustável no dispositivo externo.

• Nota: Para utilizar esta função, a função AUX deve ser ativada; consulte a secção CONFIGURAÇÕES.
• Nota: Para evitar danos no dispositivo, utilize apenas fichas e cabos não danificados.

14. Sistema mãos-livres Bluetooth®

A função Bluetooth® permite-lhe emparelhar telemóveis e leitores multimédia com o autorrádio. Se emparelhar o seu telemóvel com o autorrádio, pode fazer chamadas telefónicas utilizando a função de mãos-livres integrada. Pode aceder à lista de faixas e à lista telefónica do telemóvel emparelhado transferida para o rádio.

• Nota: No momento do lançamento no mercado, foram realizados testes extensivos da função Bluetooth® com vários telemóveis e leitores multimédia para garantir a maior compatibilidade possível. No entanto, as funções podem ser limitadas ou não funcionar, dependendo do dispositivo utilizado. No caso de tais problemas, verifique se está disponível uma atualização para o seu dispositivo de rádio.
• Nota: A capacidade de aceder aos números de um telemóvel conectado é específica do dispositivo e pode não ser suportada, dependendo do telemóvel utilizado. Certifique-se de que o acesso à sua lista telefónica é permitido no seu telemóvel.
• Nota: Podem ser emparelhados até 5 dispositivos Bluetooth®, mas não podem ser conectados simultaneamente. Antes de conectar outro dispositivo Bluetooth®, desconecte o dispositivo já conectado.

Ligação Bluetooth®

Ligue o rádio, abra as configurações Bluetooth® no seu dispositivo Bluetooth®, procure os dispositivos disponíveis, ligue-os de acordo com o procedimento descrito no manual do dispositivo Bluetooth®. Após uma ligação bem sucedida, o sistema de som do carro exibe o comunicado LIGADO/CONNECTED e um ícone significativo Bluetooth® aparece no mostrador.

• Nota: Confirme imediatamente quaisquer pedidos no seu telemóvel, caso contrário os recursos podem ser limitados, indisponíveis ou o emparelhamento pode não resultar.
• Nota: O processo de conexão é feito uma vez; antes os dispositivos se reconectam automaticamente.
• Nota: Antes de utilizar a lista telefônica, deve carregá-la utilizando a função DOWNLOAD PHONEBOOK (CARREGAMENTO DA LISTA TELEFÔNICA). Se a lista telefônica não estiver disponível posteriormente, a memória pode estar ocupada por dados de outro telefone. Neste caso, deve primeiro apagar a lista telefônica usando a opção DELETE PHONEBOOK (APAGAR LISTA TELEFÔNICA). Além disso, o acesso à lista telefônica pode não ter sido ativado no seu telefone ou pode haver problema de compatibilidade.

Receber chamadas

Uma chamada recebida é sinalizada por um som de toque e uma indicação no visor do dispositivo.

Pode aceitar ou rejeitar a chamada usando os botões do telefone.

Efetuar chamadas

Pode efetuar chamadas de várias formas através do menu BLUETOOTH: PHONEBOOK SEARCH (PESQUISA NA LISTA TELEFÔNICA):

Utilize o botão/regulador direito para selecionar a primeira letra e depois uma entrada na lista telefônica transferida do seu telefone.

PHONEBOOK (LISTA TELEFÔNICA):

Utilize o botão/regulador direito para selecionar uma entrada na lista telefônica transferida do seu telefone.

DIAL NEW NUMBER (MARCAR UM NOVO NÚMERO):

O número a ser marcado pode ser inserido usando o botão/regulador direito. Selecione o dígito desejado rodando o botão/regulador direito, confirme o dígito premindo brevemente o botão/regulador direito, ou apague o último dígito premindo e mantendo premido o botão/regulador direito.

Pressione o botão ACEITAR CHAMADA / MARCAR para marcar o número uma vez que ele tenha sido totalmente introduzido.

Gravar um número de telefone / marcar o número gravado

O número introduzido manualmente (ver secção anterior DIAL NEW NUMBER) pode ser guardado premindo sem soltar uma das teclas de memória (1-5). Após gravar o número, pode introduzir o nome, depois pressione novamente sem soltar o botão de memória correspondente para o gravar. Se a gravação do nome não for concluída, apenas o número é gravado.

O número pode ser chamado pressionando o botão ACEITAR CHAMADA/MARCAR e, em seguida, pressionando brevemente o botão de memória correspondente. A chamada é então marcada utilizando a tecla ACEITAR CHAMADA/MARCAR.

Segunda função do botão "Aceitar chamada" (botão programável)

O botão "Aceitar chamada" pode ser atribuído no menu como desejado para iniciar a função desejada sem ter que chamar o menu Bluetooth. A função selecionada pode ser ativada premindo sem soltar o botão ACEITAR CHAMADA/MARCAR. Possíveis opções:

VOICEDIAL (MARCAR POR VOZ), PB SEARCH (PESQUISAR PB), PHONEBOOK (LISTA TELEFÔNICA), DIAL NEW NUMBER (MARCAR NOVO NÚMERO). Consulte a seção CONFIGURAÇÕES.

• Nota: A marcação/reconhecimento por voz é efetuada/processada pelo assistente de voz no telefone ligado, e não pelo dispositivo.

15. Relógio

O dispositivo é dotado de um relógio interno; pode exibir a hora no visor, pressionando o botão DIS até que a informação desejada apareça.

A hora também pode ser exibida quando o dispositivo está desligado; consulte a seção CONFIGURAÇÕES.

16. Controlo remoto no volante (SWC)

Neste dispositivo pode atribuir os botões do comando à distância no volante (se disponível) às funções existentes na configuração SWC do dispositivo.

Memorizar funções

Abra o item VARIOUS (DIVERSOS) -> SWC nas configurações do dispositivo. Depois utilize o botão/regulador direito para selecionar a função a programar e confirme com o botão/regulador direito.

O dispositivo irá agora esperar por um sinal do controlo remoto do volante e exibirá o comunicado PRESS KEY AT STEERING WHEEL CONTROL FOR 1SEC (PRESSIONE O BOTÃO DURANTE 1 SEGUNDO). Pressione o botão desejado no controlo remoto do volante.

Se o botão tiver sido programado com sucesso, o dispositivo exibirá OK. Se o dispositivo comunicar um erro FAIL ou não responder, repita o procedimento.

Repita este passo para que todos os botões sejam programados.

17. Configurações | Menu

Selecione as configurações pressionando o botão MENU. Para navegar pelas configurações ou alterar uma configuração, rode o botão/regulador direito.

Para selecionar uma opção ou alterar uma configuração, selecione-a pressionando brevemente o botão/regulador direito.

Pressionando sem soltar o botão/regulador direito ou selecionando <<, sobre um nível novamente; selecionando < < < no nível mais alto, sai das configurações. Também pode sair das configurações pressionando o botão MENU novamente.

As configurações seguintes podem ser introduzidas ou personalizadas e são organizadas em diferentes categorias:

TUNER (RÁDIO):

Neste submenu pode configurar o rádio.

TRAF:

Ligar/desligar a prioridade das informações de trânsito. Quando esta função é ativada, o dispositivo mudará para a estação de rádio que está a ouvir ultimamente, e então voltará para a fonte anteriormente ativa após receber a informação de trânsito. Quando a função está ativa, aparece no mostrador um pequeno símbolo com três veículos. O comunicado TRAFFIC

(VERKEHR) aparece no mostrador durante a exibição da informação de trânsito.

• Nota: Esta função deve ser suportada pela estação de rádio. Nota: Para ajustar o volume, consulte a opção de menu VOLUME (LAUTSTÄRKE).
• Nota: Se a receção de uma estação de rádio for interrompida, o dispositivo procurará automaticamente uma nova estação com informações de trânsito. Além disso, permitir este recurso limita a pesquisa a estações que suportam esta função.
• Nota: A informação sobre o trânsito atual pode ser interrompida pressionando o botão SRC.

Para exibir a hora com o dispositivo desligado, a ignição do veículo deve estar ativa; se a ignição estiver desligada, o visor desliga-se para reduzir o consumo de energia.

Para acertar o relógio, consulte as CONFIGURAÇÕES.

• Nota: Se a memorização não for possível mesmo após várias tentativas ou se não estiver correta, verifique as ligações do dispositivo ou a compatibilidade da interface utilizada. Se o comunicado FAIL (ERRO) é sempre exibido, o erro está provavelmente no controlo remoto ou na interface. Se o dispositivo não responder, verifique se o telecomando/interface está conectado corretamente e se ele está conectado de forma alguma.

Nota: A interface programável SWC está incluída no dispositivo e inclui um pré-equipamento analógico do volante. O aparelho funciona com telecomandos analógicos que acionam funções através de variações de resistência (matriz de resistência) na conexão (até duas linhas de controlo e 1x GND).

Alguns telecomandos são diretamente compatíveis, outros requerem uma interface SWC - os controlos remotos no volante via CAN não podem ser conectados sem uma interface.

Para mais informações sobre os acessórios adequados para o seu veículo, contacte o seu revendedor especializado ou o fabricante do veículo.

REG:

Quando esta função é ativada, apenas as seleções com o mesmo programa regional são selecionadas se a mudança automática de estações for necessária devido à boa qualidade do sinal.

• Nota: A função RDS AF deve ser ajustada para ON (EIN); esta função deve ser suportada pela estação de rádio.

PTY:

Ativa somente quando o PTY está ON (EIN).

Ativa somente quando o PTY está ON (EIN).

Configura a linguagem PTY.

• Nota: Isso afeta apenas a exibição dos temas PTY, não a seleção da estação ou outras configurações.

Defina a sensibilidade de pesquisa FM: HI (+) pesquisa também sinais fracos de estação, LO (-) pesquisa apenas sinais fortes de estações locais.

Para melhorar a acústica de sinais fracos / sinais com ruído da estação FM, se houver ruídos / interferências, pode baixar automaticamente o alcance dos agudos de acordo com a qualidade do sinal, ativando esta função.

RDS AF:

Quando esta função está ativa, o dispositivo muda sempre para a melhor frequência de transmissão (frequência alternativa).

• Nota: Esta função deve ser suportada pela estação de rádio.

PRESETS FM (NÍVEIS DE MEMÓRIA FM):

Ligar/desligar níveis de memória ou fontes FM2, FMT, AM, AMT. Se o botão SRC estiver inativo, o nível de memória correspondente não pode ser selecionado com o botão SRC.

Ativar/desativar os níveis de memória DAB2, DAB3. Se o botão SRC estiver inativo, o nível de memória correspondente não pode ser selecionado com o botão SRC.

MODO DAB:

Determine a configuração básica do botão/regulador direito. Opções: SERVICE (configuração padrão) ou BROWSE. Consulte a secção RÁDIO DIGITAL.

DAB SERVICE SCAN:

Atualizando a lista de estações para DAB, digitaliza toda a banda DAB e remove da lista as estações que não podem ser recebidas.

SERVICE LINK:

Quando a função DAB/ FM/ ALL estiver ativada, o dispositivo mudará (na medida do possível) para outro canal DAB (se DAB for selecionado) ou também para a frequência FM (se FM ou ALL for selecionado) para continuar a receber a estação se a receção do sinal DAB for fraca.

SERVICE NAME:

Mudar a visualização das opções DAB SERVICE / DAB ENSEMBLE para 16 ou 8 dígitos.

DAB ANTENNA (DAB ANTENNE):

Ligar a alimentação fantasma para antenas DAB ativas. Se a antena DAB estiver ativa, mude a opção 12 V para ON (AN).

REGION:

Define a região de recepção na qual o dispositivo é utilizado.

AUDIO (KLANG):

Neste submenu pode ajustar o som individualmente.

• Nota: BASS (TIEFEN) e TREBLE (HOEHEN) podem ser ajustados separadamente para cada fonte.

BASS (TIEFEN):

Amplifica ou reduz as frequências baixas.

TREBLE (HOEHEN):

Amplifica ou reduz as frequências altas.

BAL (BALANCE):

Ajusta o equilíbrio do sinal de gravação.

FADER:

Ajusta o sinal de áudio dos alto-falantes frontais/traseiros.

LOUD:

Liga/desliga a função loudness (ativação dos graves).

EQ:

Ativa os padrões de som predefinidos.

• Nota: quando o padrão de áudio está ligado, o ajuste manual da opção BASS (TIEFEN)/ TREBLE (HOHEN) não funciona.

SUB-OUT:

Ajusta o nível de saída (GAIN) e a frequência de cruzamento (FREQ) da saída do subwoofer.

DISPLAY (ANZEIGE):

Neste submenu, pode configurar o mostrador.

DIM MAN/ AUTO:

Muda a luminosidade do mostrador manualmente/automaticamente. AUTO: A entrada ILLUMINATION (consulte a seção INSTALAÇÃO/CONEXÕES) muda automaticamente a luminosidade do mostrador entre os valores programados do

DAY (TAG) e da NOITE (NACHT), dependendo da iluminação do veículo.

MAN (Manual): ao pressionar o botão DIS durante 2 segundos muda entre os valores definidos DAY (TAG) e NIGHT (NACHT).

DAY (TAG):

Ajusta a luminosidade do mostrador durante o dia.

NIGHT (NACHT):

Ajusta a luminosidade do ecrã para a noite.

SCROLL:

Percorre o conteúdo exibido se for mais longo do que pode ser visualizado. Opções: Percorra a nova informação uma vez (1X) ou permanente (ON (AN).

LANGUAGE (SPRACHE):

Selecione o idioma do menu do seu dispositivo. Idiomas disponíveis: DEUTSCH/ ENGLISH.

COLOR (FARBE):

Seleciona a cor do ecrã e dos botões (pode definir até 7 cores).

VOLUME (LAUTSTAERKE):

Neste submenu, pode configurar o volume para o dispositivo.

ON VOLUME (AN LAUTST):

Selecione se pretende reiniciar o dispositivo com o último volume utilizado (LAST VOLUME LETZTE LAUTSTARKE) ou com um valor predefinido.

• Nota: O volume inicial (quando liga o dispositivo) é sempre limitado ao máximo de 30.

TA VOL:

Configure o volume mínimo para as informações de trânsito. Se o volume da informação ativa sobre o trânsito for alterado, esta configuração será atualizada ou sobregravada.

HF VOL:

Ajusta o volume do kit de mãos-livres. Se o volume for alterado durante uma chamada telefônica, a definição será atualizada ou sobrescrita.

BEEP:

Ajusta o sinal sonoro quando é pressionada uma tecla. - Nota: A gravação de uma estação é sempre confirmada por um som, mesmo que a opção BEEP esteja definida para OFF (AUS).

CLOCK (UHR):

Neste submenu, pode configurar o relógio. Veja também a secção RELÓGIO.

CLOCK (UHR):

Liga/desliga a exibição da hora quando o dispositivo está desligado. Quando o dispositivo está desligado e a ignição está ligada, o mostrador exibe o relógio.

MODUS:

Ajusta manualmente a hora. Rode o botão/regulador para a esquerda: ajusta os minutos. Rode o botão/regulador no sentido dos ponteiros do relógio: ajusta a hora.

• Nota: Se a opção RDSCLOCK (RDSUHR) estiver ativa, a hora definida manualmente é sobrescrita.

RDSCLOCK (RDSUHR):

Ativa os ajustes automáticos da hora usando o sinal de dados RDS do rádio.

VARIOUS (DIVERSES):

Várias configurações podem ser feitas neste menu.

DEMO:

Liga/desliga a função de demonstração/modo de venda (se nenhum botão for pressionado durante um determinado período de tempo, a comunicação com as funções do dispositivo aparece e a cor do mostrador muda continuamente).

AUX:

Ativa/desativa a entrada AUX (ativa/desativa a disponibilidade da seleção através do botão SRC).

SCAN:

Ajusta o tempo da função de reprodução (4/8/12/16/60 segundos).

SWC:

Grava o controle remoto no volante; consulte a seção CONTROLE REMOTO NO VOLANTE (SWC).

VERSION:

Solicita a informação sobre a versão de software do dispositivo.

NORMSET:

Redefine as configurações de fábrica.

Neste submenu pode configurar a função Bluetooth. Consulte também a seção SISTEMA MÃOS-LIVRES BLUETOOTH.

PB SEARCH (TB SUCHE):

Pesquisa o nome na lista telefônica.

PHONEBOOK (LISTA TELEFÔNICA)

Chama a lista telefônica transferida do telemóvel.

SOFTKEY:

Configura a função adicionando o botão "Aceitar chamada".

DELETE P-BOOK (APAGAR LISTA TELEFÔNICA):

Apaga a lista telefônica do seu dispositivo.

DOWNLOAD P-BOOK (CARREGAR LISTA TELEFÔNICA):

Carrega a lista telefônica a partir de um telemóvel.

VOICE DIAL (MARCAÇÃO POR VOZ)

18. Instalação | Desmontagem | Conexões

Regras de instalação

Só pode instalar o dispositivo se tiver experiência na instalação de autorrádios e se estiver familiarizado com a instalação elétrica do veículo. Observe as informações fornecidas sobre as

conexões do aparelho. O dispositivo é para ser ligado utilizando os adaptadores apropriados; certifique-se de que todos os cabos transportam os sinais ou tensões corretos. As fichas que se encontram no veículo não devem ser ligadas diretamente ao autorrádio.

A instalação do dispositivo não deve interferir com ou obstruir o funcionamento dos airbags e outros dispositivos de segurança e/ou elementos de controlo.

Desligue a bateria do veículo (terminal negativo, terra) antes de instalar o dispositivo, caso contrário pode ocorrer avarias ou danos no dispositivo ou na eletrónica do veículo.

Deve observar as instruções de segurança do fabricante do veículo (airbag, sistema de alarme, computador de bordo, imobilizador, etc.).

Dependendo do veículo no qual o dispositivo será instalado, são necessários adaptadores de conexão e/ou acessórios de instalação

opcionais e específicos, como quadros de instalação, tampas, etc. Erros de instalação podem levar a danos no dispositivo ou na eletrónica do veículo.

A estrutura do rádio aquece durante a operação; certifique-se de que nenhum cabo entre em contacto com ela.

Se precisar de ajuda na instalação do dispositivo, consulte um especialista em sistemas Hi-Fi de automóveis.

Parafusos (consulte a secção ELEMENTOS DE MANUSEIO - DISPOSITIVO); eles podem ser levantados de lado com uma unha.

Insira as chaves de liberação nos furos até que elas se encaixem no lugar apropriado. Depois puxe cuidadosamente o dispositivo para fora da ranhura em que o dispositivo foi instalado. Certifique-se de que nenhum cabo está danificado.

A		B
1	NC	1	Speaker RR+
2	Radio Mute	2	Speaker RR-
3	NC	3	Speaker RF+
4	Perm.+12V(KL30)	4	Speaker RF-
5	Auto Antenna*	5	Speaker LF+
6	Illumination	6	Speaker LF-
7	Ignition(KL15)	7	Speaker LR+
8	GND(KL31)	8	Speaker LR-

Conexões e configurações de conexões

① SWC: Ligação ao controlo remoto do volante; pode ser necessário um adaptador/interface externa, consulte a secção CONTROLO REMOTO NO VOLANTE (SWC). SUB/ SW: Saída do subwoofer para ligação de um subwoofer ativo. ③ PREAMP-OUT (RF, LF, RR, LR): Saídas do pré-amplificador para ligação de um amplificador externo. AUX-IN: Entrada para fonte de som externa. (5) EXT-MIC: Conexão para microfone externo, a mudança ocorre automaticamente quando o microfone está ligado. (6) Antena DAB: Conetor SMB com fonte de alimentação fantasma de 12 V (max. 150 mA). ⑦ Antena FM/AM: Porta DIN. ⑧ Bloco de terminais com compartimento A (fonte de alimentação), compartimento B (alto-falante) e fusível do dispositivo (fusível plano do carro, 10 A, vermelho).

RADIO MUTE: Ativação do modo de silêncio no rádio através do contacto de ligação à terra.

19. Informações úteis | Dados técnicos

Garantia

As condições atuais de garantia podem ser encontradas em www.blaupunkt.com. Se nenhuma informação adicional for dada ali, aplica-se a legislação local.

Assistência Técnica

Se precisar de um serviço de reparação, contacte o revendedor da Blaupunkt a quem comprou o produto. Mais informações sobre os pontos de assistência técnica autorizados no seu país podem ser encontradas em

PERM. 12V + / BATT (CL.30): Bateria.

AUTO ANTENA: Alimentação elétrica comutável para antenas ativas ou tensão de controle para amplificadores de potência/subwoofers externos (12 V, máx. 150 mA).

ILUMINAÇÃO: Entrada da iluminação do veículo, necessária para mudança automática da luminosidade dos botões/estrador. A entrada requer a tensão de 0 V/12 V. Os sinais PWM podem fazer com que o estrador pisque e não devem ser utilizados.

ACC/IGNIÇÃO (CL.15): Mudança do positivo da ignição.

GND/CL.31: Aterramento do chassis.

• Nota: Este dispositivo não suporta trocadores de CD ou outros componentes compatíveis com dispositivos Blaupunkt mais antigos.
• Nota: Certifique-se de que a ignição e o positivo constante estão ligados corretamente, caso contrário o dispositivo tem um consumo aumentado de energia e não se desliga completamente, podendo levar à descarga da bateria do carro!

www.blaupunkt.com/ Informações sobre os pontos de assistência técnica autorizados no seu país.

Dados Técnicos

Ângulo de instalação da unidade de CD: -10 a +18°

Fonte de alimentação - comando à distância

(opcional, bateria não incluída) 3 V, CR2025

Tensão de operação: 10.5-14.4 V

Consumo de energia durante a operação: < 10 A

Desligado (CL.15/ACC desligado): < 5 mA

Conector USB 5V, máximo 1 A

20. Pesquisa de erros

Abaixo encontram-se as ilustrações dos erros e as suas possíveis soluções.

Se continuar a ter problemas com o dispositivo, contacte o seu revendedor ou o Centro de Assistência Técnica da Blaupunkt.

Em caso de problemas, mande inspecionar a instalação ou fazer a instalação por um especialista.

A maioria dos problemas que ocorrem pode ser atribuída a conexão e manuseio incorretos.

• Uma vez instalado o autorrádio, as luzes indicadoras do airbag no painel de controlo acendem-se / o velocímetro deixa de funcionar, etc.

O dispositivo foi provavelmente ligado incorretamente. Desligue imediatamente a bateria do veículo e retire o rádio. Mande executar/verificar a instalação por um especialista.

• Quando ligado, o dispositivo exibe 1 HOUR / 1 HORA e desliga-se antes de uma hora:

O positivo da ignição não está ligado ou não está ativado. Verifique as ligações.

• Em níveis de volume de som mais elevados, o medidor pisca/o dispositivo desliga-se completamente:

Verifique a secção transversal do cabo de alimentação.

Mande executar/verificar a instalação por um especialista.

• O comando à distância não funciona:

Verifique se a bateria está bem colocada, retire a pequena tampa de luz. Aponte o telecomando para o aparelho para fazer visual direto.

• O dispositivo não liga / não reage à ignição / desliga-se automaticamente sempre após algum tempo / o dispositivo não pode ser ligado sem a ignição:

A ignição/positivo constante está devidamente ligada? O positivo da ignição tem de mudar corretamente 0V / 12V, não podendo haver tensão residual no positivo da ignição durante a "ignição desligada".

Verifique a ligação correta; em nenhuma circunstância deve ligar as fichas do automóvel diretamente ao rádio sem primeiro verificar a atribuição do PIN.

Mande executar/verificar a instalação por um especialista.

• As configurações e/ou estações gravadas foram perdidas, a hora não está correta:

Basicamente, o dispositivo grava as configurações permanentemente, mesmo sem energia. No entanto, outras configurações não são gravadas permanentemente até que o dispositivo seja devidamente desligado, por isso é importante que o aparelho seja devidamente desligado.

As funções como hora, última fonte, última posição de reprodução USB/CD requerem energia constante. Para um funcionamento correto, o dispositivo deve estar corretamente ligado a uma fonte de alimentação contínua que não deve ser interrompida.

• O dispositivo não está a receber um sinal de rádio ou está a receber um sinal de rádio fraco:

Verifique a antena para a área de receção dada.

Verifique se um adaptador de energia fantasma pode ser necessário.

A antena está corretamente montada? Muitas antenas requerem um polo contrário (carroçaria).

As lâmpadas LED ou outros componentes elétricos podem interferir com a receção de rádio, pelo que a presença de tal interferência deve ser excluída. Ao utilizar o rádio pela primeira vez, certifique-se de que o dispositivo está configurado para a região de rádio correta (consulte a secção CONFIGURAÇÕES).

• O comunicado NO SIGNAL ou NO SERVICE aparece subitamente no modo DAB:

O ENSEMBLE (pacote de programas) atual tem um sinal demasiado fraco e a descodificação do sinal de áudio não é possível. Por favor, selecione outro ENSEMBLE ou verifique a sua antena DAB.

• O dispositivo exibe de repente o comunicado SEEK PI (PESQUISA PI)/SEEK TA (PESQUISA TA) ou muda de estação durante o funcionamento do rádio:

Verifique as configurações da antena e do dispositivo. Se necessário, desative a função de frequência alternativa (consulte a seção CONFIGURAÇÕES). A receção fraca pode fazer com que o dispositivo mude de estação se a função de informação sobre o trânsito estiver ativada.

• No modo de rádio, o dispositivo não exibe corretamente o nome da estação:

Ajuste o sintonizador conforme necessário, usando o botão DIS. Verifique a receção (inspecione a antena).

Nota: Algumas estações enviam informações adicionais em vez do nome da estação RDS; o dispositivo não tem nada a ver com isso.

• USB, CD, SD ou outros suportes de dados não funcionam:

Verifique o funcionamento com outros suportes de dados, formate o suporte de dados, reproduza outros ficheiros.

• Problemas com Bluetooth* (a lista telefónica não é apresentada, o telefone não se liga, não se ouve a voz do interlocutor):

Verifique a disponibilidade de atualizações de software para o seu telefone e/ou rádio.

Retire o rádio da lista no seu telefone e, em seguida, restabeleça a ligação.

Confirme todos os pedidos de autorização por telefone, respondendo SIM. Utilize o telefone para realizar um teste.

• O interlocutor não me ouve:

Verifique a ligação do microfone externo. Verifique a configuração do microfone nas configurações Bluetooth (se disponíveis).

Utilize o telefone para realizar um teste.

• A opção SUB-OUT ou as suas configurações no dispositivo não funcionam:

Certifique-se de que o subwoofer está devidamente ligado à saída SUB-Out do dispositivo; caso contrário, as opções nas configurações de som não têm importância.

• O erro/problema não é mencionado aqui. A função do dispositivo não funciona como esperado/o dispositivo não se comporta como esperado:

Reinicie o dispositivo para as configurações de fábrica através de MENU -> VARIOUS -> NORMSET.

Verifique se o software está atualizado. As atualizações de software estão disponíveis no nosso website ou podem ser encomendadas através do nosso centro de assistência técnica.

Nota: Uma descrição detalhada da falha e do software do dispositivo atual é necessária para entrar em contato com a assistência técnica.

1. Comandos - Dispositivo

Silenciar o áudio (Mute)
