BEDIENUNGSANLEITUNG Stockholm 400 DAB BLAUPUNKT

Bedienungsanleitung User Manual Brugsanvisning Bedieningshandleiding Käyttöohjeet Bruksanvisningar Mode d'emploi Instrucciones de uso Instruções de funcionamento Istruzioni per l'uso Instrukcja obsługi Használati utasítás Návod K Použití1. Bedienelemente- Gerät① LC- Display: Anzeige von Informationen wie Sender, Musiktitel, Uhrzeit und Einstelloptionen ② CD- Schacht (Modelle mit CD- Laufwerk): Eingabe von CD- Datenträgern Hinweis: Nur handelsübliche CDs können verwendet werden, keine Single- CDs, keine CDs mit Adaptern, keine unförmigen CDs) ③ CD- Auswurf (Modelle mit CD- Laufwerk): Auswurf einer eingelegten CD EQ- Taste (Modelle ohne CD- Laufwerk): Auswahl eines Klangbilds (Geräte mit Laufwerk haben diese Einstellung nur im Menü, siehe Kapitel EINSTELLUNGEN) ④ SRC- Taste: Auswahl der Audioquelle, verfügbare Audioquellen werden nacheinander durchgeschaltet. Einige Quellen können deaktiviert werden, siehe auch Kapitel EINSTELLUNGEN ⑤ Linker Druck-/ Drehregler: Drehen: Lautstärke laut/ leise Kurzer Druck: Einschalten des Gerätes, stummschalten des Gerätes; Langer Druck: Ausschalten des Gerätes ⑥ Rechter Druck-/ Drehregler: Drehen: Je nach Quelle und Funktionsmodus Suchlauf, Senderwechsel, Titelwechsel, Spulen, etc. Im Menü wechseln zwischen den Einstelloptionen Kurzer Druck: Umschalten auf Zweit- oder Drittfunktion. Hinweis: Nach 15 Sekunden ohne Betätigung wird wieder die Standardfunktion aktiviert. Im Menü Anwahl von Optionen/ Bestätigung von Optionen Langer Druck: Titel- oder Sender- Anspielfunktion (SCAN) (abhängig von ausgewählter Quelle) Im Menü ein Schritt zurück/ Eingabe löschen ⑦ MENU- Taste: Kurzer Druck: Menü öffnen/ schließen (siehe Kapitel EINSTELLUNGEN) Langer Druck: Speicheranspielfunktion (P-SCAN) bei UKW/ DAB ⑧ DIS- Taste: Kurzer Druck: Umschalten des Displays zwischen verschiedenen Informationen, je nach ausgewählter Quelle Langer Druck: Displayhelligkeit umschalten (wenn Helligkeit im Menü auf MANUELL eingestellt ist, siehe Kapitel EINSTELLUNGEN) ⑨ Stationstasten: Kurzer Druck: Aufruf eines Senders, einer gespeicherten Telefonnummer oder der abgebildeten Zweitfunktion/ Sonderfunktion wie Titelsuche (Browsing), Play/ Pause, Wiederholfunktion, Zufallswiedergabe, je nach ausgewählter Quelle Langer Druck: Speicherfunktion für Radiosender und Telefonnummern ⑩ Telefonhörer: Taste „Annehmen“: Kurzer Druck: Anruf annehmen/ Nummer wählen Langer Druck: Softkey- Option (siehe Kapitel BLUETOOTH- FREISPRECHEINRICHTUNG) Taste „Auflegen“: Kurzer Druck: Anruf beenden/ ablehnen Langer Druck: ./. ⑪ Mikrofon: Freisprechmikrofon (nur aktiv, wenn kein externes Mikrofon angeschlossen) ⑫ IR- Auge: Empfänger für optionale IR- Fernbedienung ⑬ USB- Anschluss: Klappe nach oben klappen zum Öffnen, Anschluss für USB- Sticks oder Apple- Geräte für die Musikwiedergabe ⑭ Abdeckungen der Öffnungen für das Entriegelungswerkzeug, siehe Kapitel EINBAU/ ANSCHLÜSSEDE

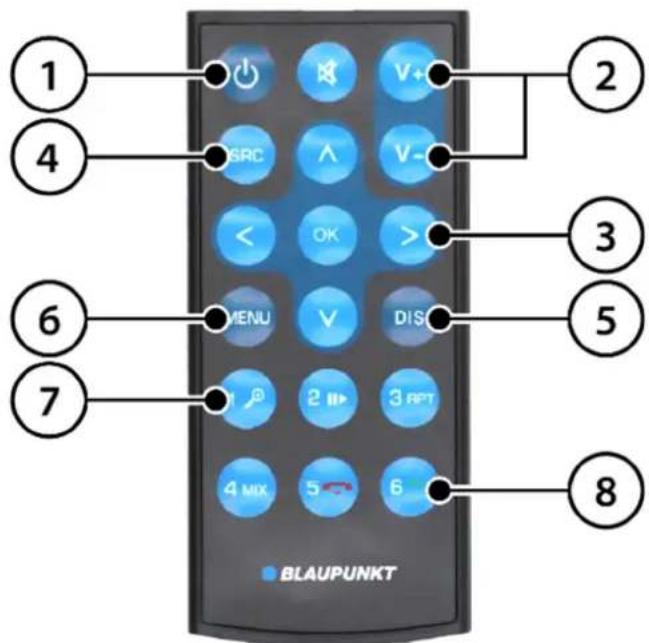

2. Bedienelemente- Fernbedienung (optionales Zubehör)

Das Gerät kann über den in der Gerätefront integrierten Fernbedienungssensor fernbedient werden, dies ist entweder über die zum Gerät als Sonderzubehör erhältliche Fernbedienung oder auch über ältere Blaupunkt Fernbedienungen (RC-08, RC-09, RC- 10, RC-10H, RC-12H) möglich.

① Taste An/ Aus Hinweis: Das Gerät lässt sich über die Fernbedienung nur einschalten, wenn die Zündung aktiv ist. Diese Funktion verursacht einen erhöhten Ruhestrom des Gerätes and kann daher zum Schutz der Fahrzeugbatterie nicht ohne aktivierte Zündung verwendet werden. ② Tasten Lautstärkeregelung/ Stummschaltung. ③ Multifunktionstasten: Steuerung quellspezifischer Funktionen. ④ SRC- Taste (Source/ Quelle): Auswahl der Audioquelle, verfügbare Audioquellen werden nacheinander durchgeschaltet. Einige Quellen können deaktiviert werden, siehe auch Kapitel EINSTELLUNGEN. ⑤ DIS- Taste: Umschalten des Displays ⑥ MENU- Taste: Menü öffnen ⑦ Stationsspeichertasten: Aufruf eines Senders oder der abgebildeten Zweitfunktion wie Pause/ Wiederholen/ Zufall, je nach ausgewählter Quelle ⑧ Telefontasten: Anrufe annehmen und beenden.DE

3. Herzlichen Glückwunsch

Wir gratulieren Ihnen zum Kauf Ihres neuen Blaupunkt Produktes. Wir möchten, dass Sie lange Freude daran haben, daher bitten wir Sie, diese Bedienungsanleitung sorgfältig durch zu lesen. Sollten wider Erwarten Probleme auftreten, prüfen Sie bitte anhand der Bedienungsanleitung, ob Sie das Problem selbst lösen können. Beachten Sie bitte dazu auch das Kapitel FEHLERSUCHE am Ende der Bedienungsanleitung. Ihr Händler und der Blaupunkt-Service helfen Ihnen gerne weiter, wenn Sie das Problem nicht selbst lösen können. Kontaktdaten finden Sie unter www.blaupunkt.com. HINWEIS: Diese Anleitung gilt für verschiedene Modelle, daher können einige Funktionen und Optionen bei Ihrem Modell nicht verfügbar sein oder abweichen. Technische Änderungen zur Verbesserung des Produktes vorbehalten.

Bedienelemente Gerät 1 Bedienelemente Fernbedienung (optional) 2 Herzlichen Glückwunsch | Inhalt 3 Sicherheitshinweise 4 Allgemeine Informationen | Lieferumfang | Softwareupdate 5 Ein- Ausschalten | Lautstärke ändern 6 Radiobetrieb analog: UKW/ Mittelwelle (FM/ AM) 7 Radiobetrieb Digitalradio: DAB/ DAB+ 8 Wiedergabe externer Geräte und Datenträger: CD (optional) 9 Wiedergabe externer Geräte und Datenträger: USB 10 Wiedergabe externer Geräte und Datenträger: Bluetooth® 11 Wiedergabe externer Geräte und Datenträger: iPod/ iPhone 12 Wiedergabe externer Geräte und Datenträger: AUX 13 Bluetooth®- Freisprecheinrichtung 14 Uhr 15 Lenkradfernbedienung (SWC) 16 Einstellungen | Menü 17 Einbau | Ausbau | Anschlüsse 18 Nützliche Informationen | Technische Daten 19 Fehlersuche 20DE

4. Sicherheitshinweise

Sicherheitshinweise Das Autoradio wurde nach dem Stand der Technik und festgelegten Sicherheitsrichtlinien hergestellt. Trotzdem können Gefahren auftreten, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten. Diese Anleitung soll Sie mit den wichtigsten Funktionen vertraut machen.

• Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das Autoradio einbauen bzw. benutzen.

• Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.

• Geben Sie das Autoradio stets zusammen mit dieser Anleitung an Dritte weiter.

• Beachten Sie außerdem die Anleitungen der Geräte, die Sie im Zusammenhang mit diesem Autoradio verwenden. Verwendete Symbole In dieser Anleitung werden folgende Symbole verwendet: GEFAHR! Warnt vor Verletzungen VORSICHT! Warnt vor Beschädigung des DVD-/ CD-Laufwerks oder der verwendeten Datenträger

GEFAHR! Warnt vor hoher Lautstärke Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien Hinweis Auflistung

Verkehrssicherheit Beachten Sie folgende Hinweise zur Verkehrssicherheit GEFAHR! Benutzen Sie Ihr Gerät so, dass Sie Ihr Fahrzeug immer sicher steuern können. Die Verwendung von Gerätefunktionen während der Fahrt kann Ihre Aufmerksamkeit von der Verkehrssituation ablenken und zu schweren Unfällen führen! Verzichten Sie auf alle zusätzlichen Funktionen, die Ihre Aufmerksamkeit vom Verkehrsgeschehen und von der Bedienung des Fahrzeugs während der Fahrt ablenken. Um diese Funktionen zu nutzen, halten Sie an einem dafür geeigneten Ort an und bedienen Sie Ihr Gerät bei stehendem Fahrzeug.

Benutzen Sie Ihr Gerät so, dass Sie Ihr Fahrzeug immer sicher steuern können. Im Zweifelsfall halten Sie an geeigneter Stelle an und bedienen Ihr Gerät bei stehendem Fahrzeug. Sind Sie der Fahrer, dürfen Sie keine Anwendungen verwenden, die Sie vom Verkehrsgeschehen ablenken. Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z.B. der Polizei) wahrnehmen zu können. In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause. Allgemeine Sicherheitshinweise Verändern oder öffnen Sie das Gerät nicht. Im Inneren befinden sich keinerlei vom Bediener zu wartende Teile. In Geräten mit CD- Laufwerk befindet sich ein Laser der Klasse 1, der Ihre Augen verletzen kann. Bestimmungsgemäßer Gebrauch: Dieses Autoradio ist für den Einbau und Betrieb in einem Fahrzeug mit 12 Volt Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen des Gerätes. Lassen Sie Reparaturen und ggf. auch den Einbau von einem Fachmann durchführen.DE

5. Allgemeine Informationen | Lieferumfang | Softwareupdate

Konformitätserklärung Hiermit erklärt Blaupunkt Competence Center Car Multimedia- Evo Sales GmbH, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung finden Sie im Internet unter www.blaupunkt.com. Markenrechtliche Hinweise Alle anderen in diesem Dokument genannten Marken und deren Logos, Markennamen oder Firmennamen auf die in dieser Bedienungsanleitung Bezug genommen wird, werden nur zu Identifikationszwecken verwendet und sind Eigentum der jeweiligen Inhaber. Reinigungshinweise Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray, Lufterfrischer und Kunststoff -Pflegemittel können Stoffe enthalten, welche die Oberfläche des Autoradios angreifen. Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht feuchtes, weiches Tuch. Entsorgungshinweise Entsorgen Sie Ihr Altgerät nicht in den Hausmüll! Nutzen Sie zur Entsorgung des Altgerätes und des Zubehörs die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Lieferumfang Im Lieferumfang sind enthalten:

• Anschlusskabel ISO A/ ISO B

• Einbaurahmen + Demontagewerkzeug

• Antennenadapter DIN- ISO Software-Update Die Software des Gerätes kann über ein externes Speichermedium aktualisiert werden. Wenn Updates für Ihr Gerät verfügbar sind, finden Sie diese unter www.blaupunkt.com. Die Anleitung für das Update und weitere Informationen liegen dem Update bei. Hinweis: Wenn das Gerät einwandfrei funktioniert, ist ein Update nicht erforderlich, jedes Update birgt auch ein gewisses Risiko durch Fehler bei der Durchführung des Updates, auch können- trotz sorgfältiger Tests- in sehr seltenen Fällen neue oder andere Fehler auftreten. Hinweis: Einzelne Punkte und Funktionen des Geräts können von der Anleitung abweichen, da Funktionen durch die Weiterentwicklung der Software verändert, hinzugefügt oder auch entfernt worden sein können. Dies stellt keinen Mangel oder Reklamationsgrund des Gerätes dar. Hinweis: Wenn Sie an Blaupunkt eine Anfrage nach einem Update stellen, so teilen Sie uns bitte so detailliert wie möglich mit, was für ein Problem mit Ihrem Gerät auftritt. Auch benötigt der Support Informationen über die aktuell installierte Softwareversion (siehe Kapitel EINSTELLUNGEN). Ohne diese Informationen können wir leider nicht helfen oder ein Update zur Verfügung stellen.DE

6. Ein-/ Ausschalten | Lautstärke ändern

Ein-/Ausschalten mit dem Druck-/ Drehregler Zum Einschalten drücken Sie den linken Druck-/ Drehregler. Zum Ausschalten halten Sie den linken Druck-/ Drehregler länger als 2 Sekunden gedrückt. Bitte beachten Sie, dass das Gerät nach dem Einschalten ggf. einige Sekunden benötigt bis Sie es wieder abschalten können, da interne Startprozesse noch im Hintergrund aktiv sind. Hinweis: Das Gerät kann auch bei abgeschalteter Fahrzeugzündung eingeschaltet werden- es erscheint dann im Display kurz 1 HOUR ON / 1 STUNDE. Das Gerät schaltet zum Schutz der Batterie automatisch nach einer Stunde ab. Ein-/Ausschalten über die Fahrzeugzündung Wenn bei laufendem Gerät die Zündung ausgeschaltet wird, schaltet sich das Gerät automatisch aus und beim nächsten Einschalten der Zündung wieder ein. Wenn es mit den linken Druck-/ Drehregler am Gerät ausgeschaltet wurde, bleibt es beim An-/ Ausschalten der Zündung dauerhaft aus bis es manuell wieder eingeschaltet wird. Hinweis: Wenn die Funktion nicht wie beschrieben arbeitet, ist das Gerät nicht korrekt angeschlossen. Lautstärke ändern Die Lautstärke lässt sich über den linken Druck-/ Drehregler einstellen, die Lautstärke ist von 0 (kein Ton) bis 50 (volle Lautstärke) einstellbar. Auf dem Display wird die eingestellte Lautstärke für einige Sekunden angezeigt. Musik- Lautstärke einstellen: Drehen Sie den linken Druck-/ Drehregler während der Musikwiedergabe, um die Lautstärke zu verändern. Verkehrsfunklautstärke einstellen (Verkehrsfunk muss in den Einstellungen aktiviert sein, siehe Kapitel EINSTELLUNGEN): Drehen Sie den linken Druck-/ Drehregler während einer Verkehrsfunkdurchsage um die Lautstärke zu verändern, dieser Wert wird automatisch gespeichert und ist in den Einstellungen jederzeit anpassbar (siehe Kapitel EINSTELLUNGEN). Bluetooth®- Lautstärke einstellen (Telefonie): Drehen Sie den linken Druck-/ Drehregler während eines Telefonats, um die Lautstärke zu verändern. Dieser Wert wird automatisch gespeichert und ist in den Einstellungen jederzeit anpassbar (siehe Kapitel EINSTELLUNGEN). Autoradio stumm schalten (Mute) Drücken Sie kurz den linken Druck-/ Drehregler, um das Gerät stumm zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren. Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z.B. der Polizei) wahrnehmen zu können. In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.DEDE

7. Radiobetrieb analog: UKW/ Mittelwelle (FM/ AM)DE

Wählen Sie über die Taste SRC eine der Quellen/ Speicherebenen FM1, FM2, FMT, AM oder AMT aus Hinweis: Einige Quellen/ Speicherebenen sind je nach Einstellung inaktiv, ab Werk ist nur die Speicherebene FM1 aktiviert. Siehe Kapitel EINSTELLUNGEN. Hinweis: Auf jeder Speicherebene stehen 5 Speicherplätze zur Verfügung. Sendersuchlauf Mit den rechten Druck-/ Drehregler können Sie durch kurzes Drehen den Sendersuchlauf aufwärts (kurz im Uhrzeigersinn drehen) oder abwärts (kurz gegen den Uhrzeigersinn drehen) starten. Der Suchlauf stoppt automatisch auf dem nächsten empfangbaren Sender. Hinweis: Sie können Sie Suchlaufempfindlichkeit in den Einstellungen anpassen, siehe Kapitel EINSTELLUNGEN. Sie können eine Frequenz auch manuell einstellen, wenn der Sender sehr schwach ist und der Suchlauf nicht auf der gewünschten Frequenz stoppt. Hierzu drücken Sie einmal kurz auf den rechten Druck- /Drehregler, es wird MANUAL (MANUELL) angezeigt. Drehen Sie nun den rechten Druck-/ Drehregler bis Sie die gewünschte Frequenz eingestellt haben. PTY- Suche Wenn die Funktion PTY (Programmtyp) aktiviert ist (siehe Kapitel EINSTELLUNGEN), kann zusätzlich die Funktion PTY über Druck auf den rechten Druck- /Drehregler ausgewählt werden. Durch anschließendes Drehen des rechten Druck- /Drehreglers startet der Suchlauf nach der voreingestellten PTY- Kennung (Vorauswahl des PTY- Typs siehe Kapitel EINSTELLUNGEN). Sender speichern/ gespeicherte Sender aufrufen Auf den Stationsspeichertasten 1- 5 können Sie Ihre Lieblingssender abspeichern. Sie können auf jeder Speicherebene jeweils 5 Sender speichern. Stellen Sie wie unter SENDERSUCHLAUF beschrieben den gewünschten Sender ein. Drücken Sie nun die gewünschte Speichertaste für ca . eine Sekunde bis ein Ton das Speichern des Senders bestätigt, lassen Sie die Taste nach dem Ton wieder los. Durch einen kurzen Druck auf eine Speichertaste können Sie den zuvor gespeicherten Sender aufrufen. Sender automatisch speichern (Travelstore) Speicherebenen mit der Kennzeichnung T (FMT und AMT) können über einen automatischen Suchlauf (Travelstore) die 5 stärksten Sender speichern. Wählen Sie hierzu die entsprechende Speicherebene über die Taste SRC aus und drücken nun nochmals lang die Taste SRC bis auf dem Display die Anzeige T-STORE erscheint. Hinweis: Wenn Sie den Travelstore auf einer anderen Speicherebene als FMT/ AMT starten, wird automatisch auf die Travelstore- Speicherebene gewechselt und diese wenn nötig in den Einstellungen automatisch aktiviert. Es werden nur die Sender auf der Travelstore- Speicherebene gespeichert/ verändert. Gespeicherte Sender anspielen (P-SCAN) Sie können alle Senderspeicher der gewählten Speicherebene anspielen lassen: Drücken Sie hierzu die Taste MENU länger als eine Sekunde. Das Display zeigt P-SCAN und die aktuelle Frequenz/ den Radiosender blinkend an. Der P-SCAN wird fortgeführt bis Sie Ihn durch Druck auf den rechten Druck- / Drehregler beenden. Verfügbare Sender anspielen (SCAN) Sie können alle Sender des gewählten Frequenzbands anspielen lassen: Drücken Sie hierzu den rechten Druck- / Drehregler länger als eine Sekunde. Das Display zeigt SCAN und die aktuelle Frequenz/ den Radiosender blinkend an. Der SCAN wird fortgeführt bis Sie Ihn durch Druck auf den rechten Druck- / Drehregler beenden. Änderung der Anzeige Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• Speicher/ Speicherebene + Frequenz

• Speicher/ Speicherebene + Uhrzeit Hinweis: Die Verfügbarkeit der Anzeigefunktionen hängt vom Sender und der Empfangsqualität ab Weitere Funktionen bzw. Optionen: Siehe Kapitel EINSTELLUNGEN.DE

8. Radiobetrieb Digitalradio: DAB/ DAB+

Digital Audio Broadcasting (kurz DAB) ist der digitale Nachfolger des analogen UKW- Rundfunks. Durch die digitale Übertragung ergeben sich einige Unterschiede zum bekannten, analogen UKW- Radio: Es werden mehrere Sender auf einem Kanal verbreitet- den sogenannten ENSEMBLES (= Programmpakete). Die Sender selbst, welche sich in einem ENSEMBLE befinden, nennen sich SERVICES (= Sender und/ oder Datendienste). ENSEMBLES gibt es in Deutschland z.B. regional verfügbar von den öffentlich-rechtlichen Senderanstalten, zusätzlich dazu gibt es aktuell zwei deutschlandweit empfangbare ENSEMBLES: DR DEUTSCHLAND und ANTENNE DE. Die Sender rauschen nicht, wie Sie es von UKW kennen, entweder der Sender ist in einer gleichbleibenden Qualität hörbar oder er setzt komplett aus, wenn die Fehlerkorrektur kein Signal mehr rekonstruieren kann, ztw. von einem kurzen, sog. "blubbern" begleitet. DAB/ DAB+ Radiowiedergabe starten Wählen Sie über die Taste SRC eine der Speicherebenen DAB1, DAB2 oder DAB3 aus. Hinweis: Einige Speicherebenen sind je nach Einstellung inaktiv, ab Werk ist nur die Speicherebene DAB1 aktiviert. Siehe Kapitel EINSTELLUNGEN. Hinweis: Auf jeder Speicherebene stehen 5 Speicherplätze zur Verfügung. Sendersuchlauf/ Sender durchblättern Durch Drehen des rechten Druck-/ Drehregler können Sie die Sender des aktuellen Ensembles aufwärts (im Uhrzeigersinn drehen) oder abwärts (gegen den Uhrzeigersinn drehen) durchblättern. Während des Drehens wird der neue Sender angezeigt, wenn Sie mit dem Drehen stoppen, wird der angezeigte Sender aufgerufen und gespielt. Wenn Sie den ersten oder letzten Sender des aktuellen Ensembles überschreiten, zeigt Ihnen das Display <<< oder >>> an. Sie können nun den Druck-/ Drehregler in die entgegen gesetzter Richtung drehen um im aktuellen Ensemble zu bleiben oder kurz warten, bis das Gerät das vorherige (<<<) oder nächste (>>>) empfangbare Ensemble automatisch sucht und spielt. Hinweis: Diese Funktion ist die Grundeinstellung des rechten Druck-/ Drehreglers im DAB- Betrieb, sie kann jedoch verändert werden, siehe Kapitel EINSTELLUNGEN. Wurde die Grundeinstellung verändert, muss die Funktion zuerst durch Drücken des rechten Druck-/ Drehreglers gewählt werden, es erscheint die Anzeige SERVICE. Ensemblesuchlauf Drücken Sie den rechten Druck-/ Drehregler einmal, das Display zeigt nun kurz ENSEMBLE an. Drehen Sie nun den rechten Druck-/ Drehregler in die gewünschte Richtung um Ensembles auf niedrigeren oder höheren Kanälen zu finden. Die Anzeige zeigt Ihnen während des Suchlaufs den aktuellen Kanal an bis ein neues Ensemble gefunden wird. Dieser Suchlauf arbeitet ebenso wie der Suchlauf, welcher beim Durchblättern der Sender bei Anzeige <<</ >>> startet, siehe vorheriges Kapitel. Senderliste durchsuchen (Browse Mode) Drücken Sie den rechten Druck-/ Drehregler wiederholt bis das Display BROWSE anzeigt. Drehen Sie nun den rechten Druck-/ Drehregler um die im Gerät gespeicherte Senderliste zu durchblättern. Wenn Sie den gewünschten Sender gefunden haben, wählen Sie diesen durch Druck auf den rechten Druck-/ Drehregler an. Hinweis: Über das Menü (siehe Kapitel EINSTELLUNGEN) können Sie einen DAB SERVICE SCAN starten, hierdurch wird die Senderliste aktualisiert und ungültige Sender werden aus der Liste entfernt. Hinweis: Der Browse Mode kann als Grundeinstellung des rechten Druck-/ Drehreglers im DAB- Betrieb festgelegt werden, siehe Kapitel EINSTELLUNGEN. PTY- Suche Wenn die Funktion PTY (Programmtyp) aktiviert ist (siehe Kapitel EINSTELLUNGEN), kann zusätzlich die Funktion PTY über Druck auf den rechten Druck- /Drehregler ausgewählt werden. Durch anschließendes Drehen des rechten Druck- /Drehreglers startet der Suchlauf nach der voreingestellten PTY- Kennung (Vorauswahl des PTY- Typs siehe Kapitel EINSTELLUNGEN). Sender speichern/ gespeicherte Sender aufrufen Auf den Stationsspeichertasten 1- 5 können Sie Ihre Lieblingssender abspeichern. Sie können auf jeder Speicherebene jeweils 5 Sender speichern. Stellen Sie wie zuvor beschrieben den gewünschten Sender ein. Drücken Sie nun die gewünschte Speichertaste für ca. eine Sekunde bis ein Ton das Speichern des Senders bestätigt, lassen Sie die Taste nach dem Ton wieder los. Durch einen kurzen Druck auf eine Speichertaste können Sie den zuvor gespeicherten Sender aufrufen.DE Gespeicherte Sender anspielen (P-SCAN) Sie können alle Senderspeicher der gewählten Speicherebene anspielen lassen: Drücken Sie hierzu die Taste MENU länger als eine Sekunde. Das Display zeigt P-SCAN und den aktuellen SERVICE an. Der P-SCAN wird fortgeführt bis Sie Ihn durch Druck auf den rechten Druck- / Drehregler beenden. Verfügbare Sender anspielen (SCAN) Sie können alle Sender des gewählten Frequenzbands anspielen lassen: Drücken Sie hierzu den rechten Druck- / Drehregler länger als eine Sekunde. Das Gerät aktualisiert nun zuerst mit einem Scan die Serviceliste und zeigt anschließend SCAN und den aktuellen SERVICE an. Der SCAN wird fortgeführt bis Sie Ihn durch Druck auf den rechten Druck- / Drehregler beenden. Änderung der Anzeige Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• Speicher/ Speicherebene + Uhrzeit Hinweis: Die Verfügbarkeit der Anzeigefunktionen hängt vom Sender ab. Weitere Funktionen bzw. Optionen: Siehe Kapitel EINSTELLUNGEN.

9. Wiedergabe externer Geräte und Datenträger: CD (optional)

Grundlegende Informationen Verwendbare Datenträger/ Medientypen:

• CDDA/ Daten- CD/ CD-R/ CD-RW mit 12 cm Ø

• Dateiformate: MP2, MP3, WMA, FLAC, ACC, WAV Hinweis: Für eine einwandfreie Funktion verwenden Sie bitte nur CDs mit dem Compact- Disc-Logo. Hinweis: Eine einwandfreie Funktion aller Mediendateien, auch der oben genannten, kann aufgrund der Vielfalt der Software mit welcher solche Dateien erstellt werden können, nicht garantiert werden. Hinweis: Wir empfehlen Ihnen bei Problemen mit beschreibbaren CD/ DVD Medien diese mit einer niedrigeren Brenngeschwindigkeit zu beschreiben oder andere Medien zu verwenden Hinweis: Blaupunkt kann nicht die einwandfreie Funktion von kopiergeschützten CDs sowie aller auf dem Markt erhältlichen DVD-/ CD- Rohlinge, USB- Datenträger und microSD- Karten garantieren. CD einlegen/ CD- Wiedergabe starten Zerstörungsgefahr des CD-Laufwerks! Unrund konturierte CDs und CDs mit 8 cm Durchmesser (Mini-CDs) dürfen nicht verwendet werden. Für Beschädigungen des Laufwerks durch ungeeignete CDs wird keine Haftung übernommen. Schieben Sie die CD mit der bedruckten Seite nach oben in den CD-Schacht (siehe Abschnitt „Bedienelemente“), bis ein leichter Widerstand spürbar wird. Die CD wird automatisch eingezogen und die Wiedergabe beginnt. Hinweis: Der automatische Einzug der CD darf nicht behindert oder unterstützt werden. Wenn eine CD bereits zuvor eingelegt wurde, wechseln Sie mit der Taste SRC auf die Quelle CD. CD- Wiedergabe Durch Drehen des rechten Druck- / Drehreglers können Titel vor- und zurück- gewechselt werden. Durch einmaligen Druck auf den rechten Druck-/ Drehregler (Display zeigt CUE/ REW bzw. SPULEN) können Sie durch drehen des rechten Druck- / Drehreglers in Titeln schnell vor- und zurückspulen. Bei der Verwendung von Daten- CDs mit mehreren Verzeichnissen können Sie durch einen weiteren Druck aufDE den rechten Druck-/ Drehregler (Display zeigt FOLDER bzw. VERZEICHNIS) durch drehen des rechten Druck- / Drehreglers das Verzeichnis wechseln. Sonderfunktionen Mit den Stationstasten 1- 4 können Sie die Sonderfunktionen TITELSUCHE (Auswahl/ Suche eines Titels über den rechten Druck-/ Drehregler), PLAY/ PAUSE, WIEDERHOLUNG (TITEL oder VERZEICHNIS) und ZUFALLSWIEDERGABE (ALLE oder VERZEICHNIS) aktivieren/ deaktivieren. Anspielfunktion (SCAN) Sie können die Titel das Datenträgers anspielen lassen. Drücken Sie hierzu den rechten Druck- /Drehregler länger als eine Sekunde. Das Display zeigt SCAN und den aktuellen Titel an. Der SCAN wird fortgeführt bis Sie Ihn durch Druck auf den rechten Druck- / Drehregler beenden. CD entnehmen Drücken Sie die Auswerfen- Taste [ ], um eine eingelegte CD auszuschieben. Hinweis: Das Ausschieben der CD darf nicht behindert oder unterstützt werden.

10. Wiedergabe externer Geräte und Datenträger: USB

Grundlegende Informationen Verwendbare Datenträger/ Medientypen:

• USB- Datenträger mit Dateisystemen FAT16, FAT32, exFAT

• Dateiformate: MP2, MP3, WMA, FLAC, ACC, WAC Hinweis: Eine einwandfreie Funktion aller Mediendateien, auch der oben genannten, kann aufgrund der Vielfalt der Software mit welcher solche Dateien erstellt werden können, nicht garantiert werden. Hinweis: Der USB- Anschluss ist geeignet für USB- Speichermedien (sog. USB- Sticks), welche als Massenspeicher (MSD- Mass Storage Device) klassifiziert sind. Der direkte Anschluss von MP3- Playern oder Mobiltelefonen für die Musikwiedergabe ist nicht möglich. USB- Betrieb Dieses Gerät verfügt über einen USB-Anschluß:

• USB- Anschluss unter der Abdeckklappe an der Gerätevorderseite (siehe BEDIENELEMENTE GERÄT) USB- Datenträger anschließen/ USB Wiedergabe starten Öffnen Sie die mit dem USB- Symbol beschriftete Abdeckklappe (nach oben kippen). Stecken Sie den USB-Datenträger vorsichtig in die USB- Buchse, wenden Sie keine Gewalt an und verkanten Sie den USB- Datenträger nicht. Das Gerät schaltet automatisch in den USB- Betrieb um. Die Daten werden eingelesen, die Wiedergabe beginnt mit der ersten, vom Gerät erkannten Mediendatei. Wenn ein USB- Datenträger bereits zuvor angeschlossen wurde, wechseln Sie mit der Taste SRC auf die Quelle USB. USB- Wiedergabe Durch Drehen des rechten Druck- / Drehreglers können Titel vor- und zurück- gewechselt werden. Durch einmaligen Druck auf den rechten Druck-/ Drehregler (Display zeigt CUE/ REW bzw. SPULEN) können Sie durch drehen des rechten Druck- / Drehreglers in Titeln schnell vor- und zurückspulen. Nochmaliges Drehen in die gleiche Richtung stoppt den schnellen Vor- / Rücklauf. Durch einen weiteren Druck auf den rechten Druck-/ Drehregler (Display zeigt FOLDER bzw. VERZEICHNIS) können Sie durch drehen des rechten Druck- / Drehreglers das Verzeichnis wechseln. Sonderfunktionen Mit den Stationstasten 1- 4 können Sie die Sonderfunktionen TITELSUCHE (Auswahl/ Suche eines Titels über den rechten Druck-/ Drehregler), PLAY/ PAUSE, WIEDERHOLUNG (TITEL oder VERZEICHNIS) und ZUFALLSWIEDERGABE (ALLE oder VERZEICHNIS) aktivieren/ deaktivieren. Je nach verwendeten Dateien können über die Taste DIS verschiedene Titelinformationen auf dem Display angezeigt werden.DE Anspielfunktion (SCAN) Sie können die Titel das Datenträgers anspielen lassen. Drücken Sie hierzu den rechten Druck- /Drehregler länger als eine Sekunde. Das Display zeigt SCAN und den aktuellen Titel an. Der SCAN wird fortgeführt bis Sie Ihn durch Druck auf den rechten Druck-/ Drehregler beenden. USB- Datenträger entfernen Entfernen Sie den Datenträger keinesfalls ohne das Gerät zuvor aus zu schalten, andernfalls kann es zu Schäden des Datenträgers oder der darauf befindlichen Daten kommen.

11. Wiedergabe externer Geräte und Datenträger: Bluetooth®

Bluetooth®- Betrieb Die Bluetooth®- Funktion ermöglicht das Koppeln von Mobiltelefonen und Medienabspielgeräten mit dem Autoradio. Wenn das verbundene Bluetooth®-Gerät die Funktionen A2DP und AVRCP unterstützt, können Sie Musik über das Autoradio wiedergeben und die Wiedergabe steuern. Hinweis: Bei Markteinführung wurden umfangreiche Tests der Bluetooth®- Funktion mit verschiedenen Telefonen und Medienabspielgeräten durchgeführt um die größtmögliche Kompatibilität zu gewährleisten. Funktionen können jedoch je nach verwendetem Gerät u.U. eingeschränkt sein oder überhaupt nicht funktionieren. Bei derartigen Problemen prüfen Sie bitte, ob ein Update für Ihr Gerät oder das Radio zur Verfügung steht. Hinweis: Es können bis zu 5 Bluetooth®-Geräte gekoppelt, nicht jedoch gleichzeitig verbunden werden. Bevor Sie ein anderes Bluetooth®-Gerät verbinden, muss die Verbindung des bereits verbundenen Gerätes getrennt werden. Hinweis: Es ist nicht möglich von diesem Gerät über Bluetooth® zu einem anderen Gerät zu streamen (wie z.B. zu Bluetooth®- Lautsprecherboxen u.Ä.), dieses Radio unterstützt nur den Empfang eines Musiksignals über Bluetooth®. Bluetooth® verbinden/ Bluetooth®- Wiedergabe starten Schalten Sie das Radio ein, öffnen Sie auf Ihrem Bluetooth®- Gerät die Bluetooth®- Einstellungen und suchen Sie nach verfügbaren Geräten, verbinden Sie dieses entsprechend der Vorgehensweise welche in der Anleitung Ihres Bluetooth®- Gerätes beschrieben ist. Nach erfolgreicher Verbindung zeigt das Autoradio VERBUNDEN/ CONNECTED, den Namen des verbundenen Telefons und ein kleines Bluetooth®- Symbol im Display leuchtet. Hinweis: Der Verbindungsvorgang ist nur einmalig nötig, anschließend verbinden sich die Geräte automatisch wieder. Wenn das Ihr Gerät bereits zuvor verbunden wurde (das kleine Bluetooth®- Symbol im Display muss leuchten), wechseln Sie mit der Taste SRC auf die Quelle BLUETOOTH®. Bluetooth®- Wiedergabe Durch Drehen des rechten Druck- / Drehreglers können Titel vor- und zurück- gewechselt werden. Sonderfunktionen Mit der Stationstaste 2 können Sie die Sonderfunktion PLAY/ PAUSE aktivieren/ deaktivieren. Je nach verwendetem Bluetooth®- Gerät bzw. der darauf verwendeten Anwendung zur Musikwiedergabe können über die Taste DIS verschiedene Titelinformationen auf dem Display angezeigt werden.

12. Wiedergabe externer Geräte und Datenträger: iPod/ iPhone

Apple iPod-/ iPhone- Betrieb Dieses Gerät verfügt über einen Apple iPod-/ iPhone- kompatiblen USB-Anschluss:

• USB- Anschluss unter der Abdeckklappe an der Gerätevorderseite (siehe Bedienelemente Gerät) Apple iPod/ iPhone anschließen/ Wiedergabe starten Öffnen Sie die mit USB beschriftete Abdeckklappe (nach oben kippen). Stecken Sie das Apple iPod-/ iPhone- Anschlusskabel vorsichtig in die USB-Buchse, wenden Sie keine Gewalt an und verkanten Sie den Stecker nicht.DE Das Gerät schaltet automatisch in den Apple iPod-/ iPhone- Betrieb um. Die Wiedergabe beginnt mit der zuletzt auf dem iPod/ iPhone gespielten Datei bzw. mit der Wiedergabe der Medien aus der zuletzt verwendeten App. Wenn der Apple iPod/ iPhone bereits angeschlossen ist, wechseln Sie zum Starten der Wiedergabe mit der Taste SRC auf die Quelle IPOD. Apple iPod-/ iPhone- Wiedergabe Durch Drehen des rechten Druck- / Drehreglers können Titel vor- und zurück- gewechselt werden. Durch einmaligen Druck auf den rechten Druck-/ Drehregler (Display zeigt CUE/ REW) können Sie durch drehen des rechten Druck- / Drehreglers in Titeln schnell vor- und zurückspulen. Nochmaliges Drehen in die gleiche Richtung stoppt den schnellen Vor- / Rücklauf. Durch einen weiteren Druck auf den rechten Druck-/ Drehregler (Display zeigt FOLDER) können Sie durch drehen des rechten Druck- / Drehreglers das Verzeichnis wechseln. Mit den Stationstasten 1- 4 können Sie die Sonderfunktionen TITELSUCHE (Auswahl/ Suche über den rechten Druck-/ Drehregler), PLAY/ PAUSE, WIEDERHOLUNG (TITEL oder VERZEICHNIS) und ZUFALLSWIEDERGABE (ALLE oder VERZEICHNIS) aktivieren/ deaktivieren. Je nach verwendetem Gerät/ App können über die Taste DIS verschiedene Titelinformationen auf dem Display angezeigt werden. Hinweis: Abhängig vom verwendeten Apple- Gerät und den darauf vorhandenen Anwendungen zur Medienwiedergabe kann sich die Funktionalität und die Steuerung mit dem Radio verändern, auch können u.U. nicht alle beschriebenen Funktionen zur Verfügung stehen. Apple iPod/ iPhone entfernen Entfernen Sie den Datenträger keinesfalls ohne das Gerät zuvor aus zu schalten, andernfalls kann es zu Schäden des Gerätes oder der darauf befindlichen Daten kommen.

13. Wiedergabe externer Geräte und Datenträger: AUX

AUX- Betrieb Dieses Gerät verfügt über einen AUX-Anschluss:

• AUX- Anschluss an der Rückseite des (siehe Kapitel EINBAU/ ANSCHLÜSSE) Schließen Sie das gewünschte Gerät wie z.B. einen externen CD- , MP3- oder Kassettenplayer mit entsprechenden Adaptern aus dem Zubehörhandel an. Wählen Sie die Quelle AUX mit der Taste SRC aus. Passen Sie die Lautstärke ggf. am externen Gerät an, wenn der verwendete Ausgang am externen Gerät regelbar ist. Hinweis: Die AUX- Funktion muss aktiviert sein, um diese Funktion zu nutzen, siehe Kapitel EINSTELLUNGEN. Hinweis: Verwenden Sie nur unbeschädigte Stecker und Kabel um eine Beschädigung des Gerätes zu vermeiden.

14. Bluetooth®- Freisprecheinrichtung

Die Bluetooth®- Funktion ermöglicht das Koppeln von Mobiltelefonen und Medienabspielgeräten mit dem Autoradio. Wenn Sie ein Mobiltelefon mit dem Autoradio koppeln, können Sie Telefonate mit der eingebauten Freisprechfunktion führen. Sie können auf die Listen der gewählten Nummern und das auf das Radio übertragene Telefonbuch des gekoppelten Mobiltelefons zugreifen. Hinweis: Bei Markteinführung wurden umfangreiche Tests der Bluetooth®- Funktion mit verschiedenen Telefonen und Medienabspielgeräten durchgeführt um die größtmögliche Kompatibilität zu gewährleisten. Funktionen können jedoch je nach verwendetem Gerät u.U. eingeschränkt sein oder überhaupt nicht funktionieren. Bei derartigen Problemen prüfen Sie bitte, ob ein Update für Ihr Gerät oder das Radio zur Verfügung steht. Hinweis: Die Möglichkeit des Zugriffs auf die Telefonnummern des verbundenen Telefons ist gerätespezifisch und kann je nach verwendetem Telefon ggf. nicht unterstützt werden. Bitte achten Sie darauf, dass der Telefonbuchzugriff auf dem Telefon erlaub wird. Hinweis: Es können bis zu 5 Bluetooth®-Geräte gekoppelt, nicht jedoch gleichzeitig verbunden werden. Bevor Sie einDE anderes Bluetooth®-Gerät verbinden, muss die Verbindung des bereits verbundenen Gerätes getrennt werden. Bluetooth® verbinden Schalten Sie das Radio ein, öffnen Sie auf Ihrem Bluetooth®- Gerät die Bluetooth®- Einstellungen und suchen Sie nach verfügbaren Geräten, verbinden Sie dieses entsprechend der Vorgehensweise welche in der Anleitung Ihres Bluetooth®- Gerätes beschrieben ist. Nach erfolgreicher Verbindung zeigt das Autoradio VERBUNDEN/ CONNECTED an und ein kleines Bluetooth®- Symbol im Display leuchtet. Hinweis: Bestätigen Sie etwaige Abfragen auf Ihrem Telefon zeitnah, andernfalls sind Funktionen ggf. eingeschränkt, nicht verfügbar oder die Kopplung funktioniert nicht. Hinweis: Der Verbindungsvorgang ist nur einmalig nötig, anschließend verbinden sich die Geräte automatisch wieder. Hinweis: Vor der Verwendung des Telefonbuchs muss dieses über die Funktion DOWNLOAD P-BOOK (T-BUCH LADEN) geladen werden. Wenn das Telefonbuch anschließend nicht zur Verfügung steht, ist der Speicher ggf. durch die Daten eines anderen Telefons belegt. Löschen Sie in diesem Fall das Telefonbuch zuerst über die Option DELETE T-BOOK (T-BUCH LOESCHEN). Auch kann der Telefonbuchzugriff auf dem Telefon nicht aktiviert worden sein oder ein Kompatibilitätsproblem vorliegen. Eingehender Anruf Ein ankommender Anruf wird durch Klingelton und Anzeige auf dem Display des Gerätes signalisiert. Über die Telefontasten können Sie den Anruf annehmen oder ablehnen. Ausgehender Anruf Ein ausgehender Anruf kann auf mehrere Arten über das Menü BLUETOOTH getätigt werden: TB SEARCH (TB SUCHE): Über den rechten Druck-/ Drehregler kann der Anfangsbuchstabe und anschließend ein Eintrag aus dem vom Telefon übertragenen Telefonbuch gewählt werden. PHONEBOOK (TELEFONBUCH): Über den rechten Druck-/ Drehregler kann ein Eintrag aus dem vom Telefon übertragenen Telefonbuch gewählt werden. DIAL NEW NUMBER (NEUE NR WAEHLEN): Über den rechten Druck-/ Drehregler kann die zu wählende Nummer eingegeben werden. Die gewünschte Ziffer hierfür über das Drehen des rechten Druck-/ Drehregler wählen, die Ziffer bestätigen über kurzen Druck auf den rechten Druck-/ Drehregler bzw. die letzte Ziffer löschen über langen Druck auf den rechten Druck-/ Drehregler. Über die Taste ANRUF ANNEHMEN/ WÄHLEN- Taste wird die Nummer nach der vollständigen Eingabe angewählt. Telefonnummer speichern/ gespeicherte Nummer anrufen Eine manuell eingegebene Nummer (siehe vorheriges Kapitel DIAL NEW NUMBER (NEUE NR WAEHLEN)) kann durch langen Druck auf eine der Speichertasten (1-5) gespeichert werden. Nach dem Speichern der Nummer besteht die Möglichkeit einen Namen einzugeben, anschließend muss die entsprechende Speichertaste nochmals zum Speichern lange gedrückt werden. Wenn das Speichern des Namens nicht abgeschlossen wird, wird lediglich die Nummer gespeichert. Über die ANRUF ANNEHMEN/ WÄHLEN- Taste kann mit anschließendem kurzem Druck auf die entsprechende Speichertaste die Nummer aufgerufen werden. Die Anwahl erfolgt anschließend über Taste ANRUF ANNEHMEN/ WÄHLEN. Hinweis: Die gespeicherten Nummern sind mit allen verbundenen Telefonen verfügbar. Zweitfunktion der „Anruf annehmen“- Taste (Softkey) Sie können die „Anruf annehmen“- Taste im Menü entsprechend Ihren Wünschen belegen um die gewünschte Funktion zu starten ohne das Bluetooth- Menü aufrufen zu müssen. Die gewählte Funktion kann über langen Druck auf die ANRUF ANNEHMEN/ WÄHLEN- Taste gestartet werden. Mögliche Optionen: VOICEDIAL (SPRACHWAHL), PB SEARCH (TB SUCHE),

PHONEBOOK (TELEFONBUCH), DIAL NEW NUMBER (NEUE

NR WAEHLEN). Siehe Kapitel EINSTELLUNGEN. Hinweis: Die Sprachwahl/ Spracherkennung wird vom Sprachassistenten auf dem verbundenen Telefon ausgeführt/ verarbeitet, nicht vom Radiogerät.DE

Das Gerät verfügt über eine interne Uhr, die Uhrzeit können Sie auf dem Display anzeigen lassen, hierzu drücken Sie die Taste DIS so oft, bis Sie die gewünschte Information im Display sehen. Die Uhrzeit kann ebenfalls angezeigt werden, wenn das Gerät ausgeschaltet ist, siehe Kapitel EINSTELLUNGEN. Um die Uhrzeit bei ausgeschaltetem Gerät anzuzeigen, muss die Zündung des Fahrzeugs aktiv sein, wenn die Zündung deaktiviert wurde, schaltet die Anzeige vollständig ab um den Stromverbrauch zu reduzieren. Einstellen der Uhr siehe Kapitel EINSTELLUNGEN.

16. Lenkradfernbedienung (SWC)

Sie können bei diesem Gerät die Tasten Ihrer Lenkradfernbedienung (wenn vorhanden) beliebig den vorhandenen Funktionen im SWC- Setup des Gerätes zuordnen. Funktionen anlernen Öffnen Sie in den Einstellungen des Gerätes den Punkt VARIOUS (VERSCHIEDENES) -> SWC. Wählen Sie nun mit dem rechten Druck-/ Drehregler die gewünschte Funktion, die Sie programmieren möchten aus und bestätigen Sie diese mit dem rechten Druck-/ Drehregler. Das Gerät wartet nun auf ein Signal der Lenkradfernbedienung und zeigt PRESS KEY AT STEERING WHEEL CONTROL FOR 1SEC (TASTE FUER 1 SEKUNDE DRUECKEN). Drücken Sie nun die gewünschte Taste auf der Lenkradfernbedienung. Bei erfolgreichem Anlernen einer Taste zeigt das Display OK ab. Wenn das Gerät einen Fehler meldet FAIL (FEHLER) oder gar nicht reagiert, wiederholen Sie den Vorgang. Wiederholen Sie dies für alle zu programmierenden Tasten. Hinweis: Wenn das Anlernen auch nach mehreren Versuchen nicht oder nicht korrekt möglich ist, prüfen Sie bitte die Anschlüsse des Gerätes bzw. die Kompatibilität des verwendeten Interface. Wenn immer FAIL (FEHLER) angezeigt wird, liegt der Fehler vermutlich an der Fernbedienung oder dem Interface. Wenn das Gerät gar nicht reagiert, prüfen Sie bitte, ob die Fernbedienung/ das Interface korrekt bzw. überhaupt angeschlossen ist. Hinweis: Die programmierbare SWC Schnittstelle dieses Gerätes deckt analoge Lenkrad-Vorrüstungen ab. Das Gerät arbeitet mit analogen Fernbedienungen zusammen, welche die Funktionen durch verschiedene Widerstandswerte (Widerstandsmatrix) am Anschluss auslösen (bis zu zwei Steuerleitungen & 1x GND). Einige Fernbedienungen sind hierzu direkt kompatibel, bei anderen wird ein SWC- Interface benötigt- Lenkradfernbedienungen über CAN können ohne Interface nicht angeschlossen werden. Für weitere Informationen zu geeignetem Zubehör für Ihr KFZ kontaktieren Sie bitte Ihren Fachhändler oder KFZ- Hersteller.DE

17. Einstellungen | Menü

Wählen Sie die Einstellungen über Druck auf die Taste MENU aus. Zum Navigieren in den Einstellungen oder zum Verändern einer Einstellung drehen Sie den rechten Druck-/ Drehregler. Wenn Sie eine Option anwählen oder eine Einstellung verändern wollen, wählen Sie diese durch kurzen Druck auf den rechten Druck-/ Drehregler aus. Durch langen Druck auf den rechten Druck-/ Drehregler oder durch Anwahl von <<< gehen Sie wieder eine Ebene höher, wenn Sie <<< in der obersten Ebene anwählen, verlassen Sie die Einstellungen. Ebenfalls können Sie die Einstellungen durch nochmaliges Drücken auf die Taste MENU verlassen. Nachfolgende Einstellungen können vorgenommen bzw. an Ihre Wünsche angepasst werden, die Einstellungen sind nach verschiedenen Kategorien gegliedert: TUNER (RADIO): In diesem Untermenü können Sie Einstellungen für den Radioempfänger vornehmen. TRAF: Verkehrsfunk- Priorisierung ein-/ ausschalten. Wenn aktiviert, schaltet das Gerät bei einer Verkehrsmeldung auf den zuletzt gehörten Radiosender und anschließend wieder auf die zuvor aktive Quelle zurück. Auf dem Display leuchtet ein kleines Symbol mit drei Fahrzeugen auf, wenn die Funktion aktiv ist. Während einer Verkehrsmeldung wird TRAFFIC (VERKEHR) auf dem Display angezeigt. Hinweis: Die Funktion muss von Radiosender unterstützt werden. Hinweis: Einstellung der Lautstärke siehe Menü- Option VOLUME (LAUTSTAERKE). Hinweis: Wenn der Empfang des Radiosenders verloren geht, sucht das Gerät automatisch einen neuen Sender mit Verkehrsfunk. Weiterhin schränkt die Aktivierung dieser Funktion den Sendersuchlauf auf Sender ein, welche die Funktion unterstützen. Hinweis: Eine laufende Verkehrsmeldung kann durch Druck auf die Taste SRC unterbrochen werden. REG: Bei Aktivierung dieser Funktion werden nur Sender mit dem gleichen Regionalprogramm gewählt, wenn ein automatischer Senderwechsel aufgrund schlechten Empfangs nötig ist. Hinweis: RDS AF muss auf ON (EIN) eingestellt sein, die Funktion muss vom Radiosender unterstützt werden. PTY: Bei Aktivierung dieser Funktion steht über Druck auf den rechten Druck-/ Drehregler zusätzlich die Funktion PTY zur Verfügung um nach einer bestimmten Senderart/ Musikrichtung zu suchen. PTY TYPES (PTY LISTE): Nur aktiv, wenn PTY auf ON (EIN). Auswahl der Senderart/ Musikrichtung für die PTY- Funktion. PTY LANG (PTY SPRACHE): Nur aktiv, wenn PTY auf ON (EIN). PTY- Sprache einstellen. Hinweis: Dies beeinflusst nur die Anzeige der PTY Typen, nicht die Auswahl der Sender oder andere Einstellungen. FM SENS HI/ LO (FM EMPF +/-): Suchlaufempfindlichkeit UKW einstellen, HI (+) findet auch schwache Sender, LO (-) findet nur starke Ortssender. FM HICUT OFF, 1, 2, 3 (FM HICUT AUS, 1, 2, 3): Akustische Verbesserung schlechter/ verrauschter UKW- Sender, wenn Sender rauschen/ stören, kann mit Aktivierung dieser Funktion der Höhenbereich je nach Empfangsstärke automatisch abgesenkt werden. RDS AF: Bei Aktivierung dieser Funktion wechselt das Gerät immer auf die beste Sendefrequenz (Alternativfrequenz). Hinweis: Die Funktion muss vom Radiosender unterstützt werden. FM PRESETS (FM SPEICHEREBENEN): Aktivieren/ Deaktivieren der Speicherebenen bzw. Quellen FM2, FMT, AM, AMT. Die entsprechende Speicherebene ist über die Taste SRC nicht mehr anwählbar, wenn sie deaktiviert ist. DAB PRESETS (DAB SPEICHEREBENEN): Aktivieren/ Deaktivieren der Speicherebenen DAB2, DAB3. Die entsprechende Speicherebene ist über die Taste SRC nicht mehr anwählbar, wenn sie deaktiviert ist. DAB MODE: Legt die Grundeinstellung des rechten Druck-/ Drehreglers fest. Optionen: SERVICE (Grundeinstellung) oder BROWSE. Siehe Kapitel

RADIOBETRIEB DIGITALRADIO.DE

DAB SERVICE SCAN: Aktualisieren der Senderliste auf DAB, dies scannt das komplette DAB- Band und löscht nicht empfangbare Sender aus der Liste. SERVICE LINK: Aktivierung der Funktion DAB/ FM/ ALL, das Gerät wechselt nach Möglichkeit auf einen anderen DAB- Kanal (bei Auswahl DAB) oder zusätzlich auch auf UKW- Frequenzen (bei Auswahl FM oder ALL) um den Sender bei schlechtem DAB- Empfang weiter spielen zu können. SERVICE NAME: Umschaltung der Anzeige des DAB-SERVICE / DAB ENSEMBLE auf 16 bzw. 8- stellig. DAB ANTENNA (DAB ANTENNE): Einschalten der Phantomspeisung für aktive DAB- Antennen. Wenn Sie eine aktive DAB- Antenne haben, schalten Sie die Option 12V auf ON (AN). REGION: Einstellung der Empfangsregion in der das Gerät betrieben wird. AUDIO (KLANG): In diesem Untermenü können Sie die den Klang individuell anpassen. Hinweis: BASS (TIEFEN) und TREBLE (HOEHEN) können für jede Quelle separat eingestellt werden. BASS (TIEFEN): Verstärkung oder Absenkung der tiefen Frequenzen. TREBLE (HOEHEN): Verstärkung oder Absenkung der hohen Frequenzen. BAL (BALANCE): Balance des Audiosignals anpassen. FADER: Audiosignal vordere/ hintere Lautsprecher anpassen. LOUD: Loudness ein-/ ausschalten (Bassanhebung) EQ: Vorgegebene Klangbilder einschalten. Hinweis: Wenn ein Klangbild aktiviert wird, hat die manuelle Einstellung von BASS (TIEFEN)/ TREBLE (HÖHEN) keine Funktion. SUB-OUT: Ausgangspegel (GAIN) und Trennfrequenz (FREQ) des Subwoofer- Ausgangs anpassen. DISPLAY (ANZEIGE): In diesem Untermenü können Sie Einstellungen der Anzeige vornehmen. DIM MAN/ AUTO: Displayhelligkeit manuell / automatisch umstellen. AUTO: Über den Eingang ILLUMINATION (siehe Kapitel EINBAU/ ANSCHLÜSSE wird die Displayhelligkeit zwischen den voreingestellten Werten von DAY (TAG) und NIGHT (NACHT) automatisch entsprechend der Fahrzeugbeleuchtung umgeschaltet. MAN (Manuell): 2 Sek. Druck auf die Taste DIS schaltet zwischen den voreingestellten Werten von DAY (TAG) und NIGHT (NACHT) um. DAY (TAG): Festlegen der Displayhelligkeit für den tagsüber. NIGHT (NACHT): Festlegen der Displayhelligkeit für nachts. SCROLL: Displayinhalt durchlaufen lassen, wenn länger als darstellbar. Optionen: Neue Informationen einmalig durchlaufen lassen (1X ) oder dauerhaft durchlaufen lassen ON (AN). LANGUAGE (SPRACHE): Gerätemenüsprache auswählen. Mögliche Sprachen: DEUTSCH/ ENGLISH. COLOR (FARBE): Farbe von Display und Tasten auswählen (7 voreingestellte Farben möglich).DE VOLUME (LAUTSTAERKE): In diesem Untermenü können Sie Einstellungen der Gerätelautstärke vornehmen. ON VOLUME (AN LAUTST): Wählen Sie ob das Gerät mit der zuletzt verwendeten Lautstärke LAST VOLUME (LETZTE LAUTSTÄRKE) wieder starten soll oder mit einem voreingestellten Wert. Hinweis: Die Einschaltlautstärke ist grundsätzlich auf max. 30 begrenzt. TA VOL: Einstellung der Verkehrsdurchsagen- Lautstärke. Wenn bei einer aktiven Verkehrsdurchsage die Lautstärke verändert wird, so wird diese Einstellung aktualisiert bzw. überschrieben. HF VOL: Einstellung der Freisprechlautstärke. Wenn bei einem Telefonat die Lautstärke verändert wird, so wird diese Einstellung aktualisiert bzw. überschrieben. BEEP: Einstellung des Tastensignaltons bei Druck einer Taste. Hinweis: Das Speichern eines Senders wird immer mit einem Ton bestätigt, auch wenn BEEP auf OFF (AUS) steht. CLOCK (UHR): In diesem Untermenü können Sie Einstellungen für die Uhr vornehmen. Siehe auch Kapitel UHR. CLOCK (UHR): Aktivieren/ deaktivieren der Uhrzeitanzeige bei ausgeschaltetem Gerät. Wenn Gerät ausgeschaltet wird und die Zündung an ist, wird die Uhr auf dem Display angezeigt. MODUS: Umschaltung 12/ 24- Stunden Anzeige. SET 00:00: Manuelles Einstellen der Uhrzeit. Druck-/ Drehregler nach links drehen: Minuten einstellen. Druck-/ Drehregler nach rechts drehen: Stunden einstellen. Hinweis: Wenn RDSCLOCK (RDSUHR) aktiviert ist, wird die manuell eingestellte Uhrzeit überschrieben. RDSCLOCK (RDSUHR): Aktivieren der automatischen Uhrzeiteinstellung über das RDS- Datensignal des Rundfunks. VARIOUS (DIVERSES): In diesem Menü können Sie verschiedene Einstellungen vornehmen. DEMO: Demofunktion/ Händlermodus ein-/ ausschalten (Wenn für eine bestimmte Zeit keine Taste gedrückt wird, erscheint eine Laufschrift mit den Gerätefunktionen und die Displayfarbe ändert sich kontinuierlich). AUX: Aktivieren/ Deaktivieren des AUX- Eingangs (Verfügbarkeit der Auswahl über die Taste SRC ein- / ausschalten). SCAN: Zeit der Anspielfunktion anpassen (4/8/12/16/60 Sekunden). SWC: Lenkradfernbedienung anlernen, siehe Kapitel LENKRADFERNBEDIENUNG (SWC). VERSION: Abfrage der Softwareversion des Gerätes. NORMSET: Zurücksetzen des Gerätes auf Werkseinstellungen. BLUETOOTH®: In diesem Untermenü können Sie Einstellungen für die Bluetooth®- Funktion vornehmen. Siehe auch Kapitel BLUETOOTH FREISPRECHEINRICHTUNG. PB SEARCH (TB SUCHE): Suche nach einem Namen im Telefonbuch PHONEBOOK (TELEFONBUCH) Aufrufen des vom Mobiltelefon übertragenen Telefonbuchs. SOFTKEY: Konfiguration der Zweitfunktion der „Anruf annehmen“- Taste. DELETE P-BOOK (T-BUCH LOESCHEN): Telefonbuch im Gerät löschen. DOWNLOAD P-BOOK (T-BUCH LADEN): Telefonbuch vom Mobiltelefon laden. VOICEDIAL (SPRACHWAHL) Start des Sprachassistenten auf dem verbundenen Telefon. DIAL NEW (NEUE NR WAEHLEN): Manuelle Eingabe einer zu wählenden Telefonnummer.DE

18. Einbau | Ausbau | Anschlüsse

Einbauhinweise Sie dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die gegebenen Informationen zu den Anschlüssen des Gerätes. Das Gerät darf nur mit geeigneten Adaptern angeschlossen werden, es muss sichergestellt sein, dass alle Leitungen die korrekten Signale bzw. Spannungen führen. Im Fahrzeug befindliche Stecker dürfen nicht direkt an das Autoradio angeschlossen werden. Die Installation des Geräts darf die Funktion von Airbags und anderen Sicherheitsvorrichtungen oder Bedienelementen nicht behindern oder blockieren. Die Fahrzeugbatterie (Minuspol, Masse) muss vor dem Einbau des Gerätes getrennt werden, andernfalls können Fehler oder auch Schäden an Gerät oder Fahrzeugelektronik auftreten. Die Sicherheitshinweise des KFZ- Herstellers sind zu beachten (Airbag, Alarmanlage, Bordcomputer, Wegfahrsperre etc.). In Abhängigkeit vom Fahrzeug in welches das Gerät eingebaut werden soll, werden optionale und spezifische Anschlussadapter und/ oder Einbauzubehör wie Einbaurahmen, Blenden etc. benötigt- diese sind über den Fachhandel verfügbar. Einbaufehler können zur Zerstörung des Gerätes oder der Fahrzeugelektronik führen. Das Gehäuse des Radios wird im Betrieb heiß- es ist darauf zu achten, dass keine Kabel am Gehäuse anliegen. Bitte konsultieren Sie Ihren Car- Hifi- Einbauspezialisten wenn Sie Unterstützung beim Einbau des Gerätes benötigen. Zum Ausbau des Gerätes lösen Sie die seitlichen Abdeckungen (siehe Kapitel BEDIENELEMENTE GERÄT), diese können von der Seite mit dem Fingernagel angehoben werden. Stecken die Entriegelungsbügel in die Öffnungen ein, bis sie einrasten. Ziehen Sie nun das Gerät vorsichtig aus dem Einbauschacht. Achten Sie darauf, dass keine Kabel beschädigt werden.DE Anschlüsse und Begriffsdefinitionen der Anschlüsse ① SWC: Anschluss für Lenkradfernbedienung, ggf. externe Adapter/ Interface nötig, siehe Kapitel LENKRADFERNBEDIENUNG (SWC) ② SUB/ SW: Subwoofer- Ausgang für den Anschluss eines aktiven Subwoofers ③ PREAMP- OUT (RF, LF, RR, LR): Vorverstärkerausgänge für den Anschluss eines externen Verstärkers ④ AUX-IN: Anschluss für eine externe Audioquelle ⑤ EXT-MIC: Anschluss für ext. Mikrofon, Umschaltung erfolgt automatisch bei Anschluss eines Mikrofons ⑥ DAB- Antenne: SMB- Anschluss mit 12 Volt Phantomspeisung (max. 150mA) ⑦ FM-/ AM- Antenne: DIN- Anschluss ⑧ Anschlussblock mit Kammer A (Stromversorgung), Kammer B (Lautsprecher) und Gerätesicherung (KFZ- Flachsicherung, 10A, rot) RADIO MUTE: Stummschaltung des Radios über Massekontakt PERM. 12V+/ BATT (Kl.30): Batterie AUTO ANTENNA: Geschaltete Spannungsversorgung für aktive Antennen oder Steuerspannung für externe Endstufen/ Subwoofer (12V, max. 150mA) ILLUMINATION: Fahrzeugbeleuchtungseingang, benötigt für die automatische Umschaltung der Helligkeit von Tasten/ Display. Eingang benötigt 0V/ 12V. PWM- Signale können Displayflackern verursachen und können nicht verwendet werden. ACC/ IGNITION (Kl.15): Geschalteter Zündplus GND (Kl.31): Masse Hinweis: Das Gerät unterstützt keine CD- Wechsler oder andere mit älteren Blaupunkt- Geräten kompatible Komponenten. Hinweis: Bitte achten Sie auf korrekten Anschluss von Zündung und Dauerplus, andernfalls hat das Gerät eine erhöhte Stromaufnahme und schaltet nicht vollständig ab, dies kann zur Entladung der Autobatterie führen!

19. Nützliche Informationen | Technische Daten

Garantie Die aktuellen Garantiebedingungen können Sie unter www.blaupunkt.com einsehen, wenn hier keine weiteren Informationen angegeben sind, gelten die landesüblichen, gesetzlichen Bestimmungen. Service Sollten Sie einmal einen Reparaturservice in Anspruch nehmen müssen, wenden Sie sich bitte an Ihren Blaupunkt Händler von dem Sie das Produkt erworben haben, weiterhin finden Sie unter www.blaupunkt.com Informationen über Servicepartner in Ihrem Land. Technische Daten Einbauwinkel Gerät mit CD- Laufwerk -10 bis +18° Spannungsversorgung Fernbedienung (optional erhältlich, Batterie nicht enthalten) 3V, CR2025 Betriebsspannung: 10.5 -14.4 V Stromaufnahme Betrieb < 10 A Abgeschaltet (Kl.15/ ACC aus): < 5 mA USB- Anschluss 5V, max. 1ADE

Nachfolgend finden Sie einige Fehlerbilder und deren mögliche Lösung. Wenn Sie weiterhin Probleme mit dem Gerät haben, kontaktieren Sie Ihren Fachhändler oder den Blaupunkt Service. Bitte lassen Sie die Installation bei Problemen von einem Fachmann prüfen bzw. durchführen. Ein Großteil der möglicherweise auftretenden Probleme lässt sich auf Anschluss- und Bedienfehler zurückführen.

• Nach Einbau leuchten Kontrollleuchten für den Airbag im Armaturenbrett/ der Tacho funktioniert nicht mehr etc.: Das Gerät wurde offensichtlich falsch angeschlossen. Trennen Sie umgehend die Fahrzeugbatterie und entfernen Sie das Radio. Lassen Sie den Einbau von einem Fachmann durchführen/ prüfen.

• Gerät zeigt beim Einschalten 1 HOUR / 1 STUNDE an und schaltet nach einer Stunde ab: Der Zündplus ist nicht angeschlossen oder nicht aktiviert. Bitte prüfen Sie die Anschlüsse.

• Bei höheren Lautstärken flackert das Display/ das Gerät schaltet komplett ab: Bitte prüfen Sie den Kabelquerschnitt der Spannungsversorgung. Lassen Sie den Einbau von einem Fachmann durchführen/ prüfen.

• Die Fernbedienung funktioniert nicht: Bitte prüfen Sie die Batterie auf korrekten Sitz, entfernen Sie die kleine Kunststofffolie, richten Sie die Fernbedienung mit direktem Sichtkontakt auf das Gerät.

• Gerät schaltet nicht ein/ Gerät reagiert nicht auf Zündung/ Gerät schaltet nach einer bestimmten Zeit immer wieder automatisch aus/ Gerät lässt sich ohne Zündung nicht einschalten: Zündung/ Dauerplus korrekt angeschlossen? Der Zündplus muss korrekt 0 Volt/ 12 Volt schalten, es darf sich im Zustand „Zündung aus“ keine Restspannung auf dem Zündplus befinden. Bitte prüfen Sie den korrekten Anschluss des Gerätes, auf keinen Fall dürfen die Stecker des KFZ direkt mit dem Radio verbunden werden ohne dass die Belegung vorher PIN für PIN geprüft wurde. Lassen Sie den Einbau von einem Fachmann durchführen/ prüfen.

• Einstellungen und/ oder Senderspeicher gehen verloren, Uhrzeit funktioniert nicht richtig: Grundsätzlich speichert das Gerät die Einstellungen permanent, auch ohne Spannungsversorgung. Einige Einstellungen werden jedoch erst nach einem korrekten Herunterfahren permanent gespeichert, daher muss das Gerät unbedingt korrekt ausgeschaltet werden. Funktionen wie Uhrzeit, letzte Quelle, letzte Abspielposition USB/ CD benötigen eine permanente Spannungsversorgung. Zur einwandfreien Funktion muss das Gerät korrekt an Dauerplus angeschlossen sein, dieser darf nicht unterbrochen werden.

• Das Gerät hat keinen oder nur schlechten Radioempfang: Prüfen Sie die Antenne für den jeweiligen Empfangsbereich. Prüfen Sie, ob Sie ggf. einen Phantomspeiseadapter benötigen. Ist die Antenne korrekt montiert? Viele Antennen benötigen einen Gegenpol (Karosserie). LED- Lampen oder andere elektrische Komponenten können den Radioempfang z.T. empfindlich stören, schließen Sie das Vorhandensein solcher Störungen aus. Stellen Sie bei der ersten Verwendung des Radios sicher, dass das Gerät auf die korrekte Radioregion eingestellt ist (siehe Kapitel EINSTELLUNGEN).

• Im DAB- Betrieb wird plötzlich NO SIGNAL oder NO SERVICE angezeigt: Das aktuelle ENSEMBLE (Programmpaket) hat ein zu schwaches Signal und die Decodierung des Audiosignals ist nicht möglich. Bitte wählen Sie ein anderes ENSEMBLE bzw. prüfen Sie die DAB- Antenne.

• Das Gerät zeigt im Radiobetrieb plötzlich SEEK PI (SUCHE PI)/ SEEK TA (SUCHE TA) an oder wechselt den Sender: Bitte prüfen Sie die Antenne und Einstellungen des Gerätes. Deaktivieren Sie ggf. die Alternativfrequenzfunktion (siehe Kapitel EINSTELLUNGEN). Schlechter Empfang kann dazu führen, dass das Gerät den Sender wechselt, wenn die Verkehrsfunkfunktion aktiviert wurde.

• Das Gerät zeigt im Radiobetrieb den Sendernamen nicht korrekt an: Bitte stellen Sie die Anzeige mit der Taste DIS wie gewünscht ein. Prüfen Sie den Empfang (Antenne prüfen). Bitte beachten Sie: Einige Sender senden anstelle des Sendernamens ztw. zusätzliche Informationen anstelle des RDS- Sendernamens, hierauf hat das Gerät keinen Einfluss.

• USB, CD, SD oder andere Datenträger keine Funktion: Bitte prüfen Sie die Funktion mit einem anderen Datenträger, formatieren Sie den Datenträger neu, spielen Sie andere Dateien auf.DE

• Bluetooth® Probleme (Telefonbuch wird nicht angezeigt, Telefon verbindet sich nicht, Anrufer nicht hörbar): Bitte prüfen ob Softwareaktualisierungen für Telefon und/ oder Radio zur Verfügung stehen. Bitte das Radio im Telefon aus der Liste löschen, anschließend die Verbindung neu herstellen. Alle Berechtigungsanfragen auf dem Telefon mit JA bestätigen. Verwenden Sie testweise ein anderes Telefon.

• Der Anrufer hört mich nicht: Bitte prüfen Sie den Anschluss des externen Mikrofons. Prüfen Sie die Einstellung des Mikrofons in den Bluetooth®- Einstellungen (wenn vorhanden). Verwenden Sie testweise ein anderes Telefon.

• Der SUB- OUT bzw. dessen Einstelloptionen im Gerät haben keine Funktion: Bitte prüfen Sie den korrekten Anschluss des Subwoofers am SUB- Out Ausgang des Gerätes, andernfalls haben die Optionen in den Klangeinstellungen keinen Einfluss.

• Geheugen/geheugenniveau + frequentie

• Geheugen/ geheugenniveau + kanaal

Blaupunkt Competence Center Car Multimedia Evo-Sales GmbH Hastenbecker Weg 33 31785 Hameln/ Deutschland © 27.09.2022 Evo-Sales GmbH– alle Rechte vorbehalten. Dieses Material darf nur für den persönlichen Gebrauch reproduziert, kopiert oder verteilt werden.
