Tipo de produto	Exaustor aspirante / filtrante
Marca	HOTPOINT-ARISTON
Modelo	HHBS 7.7F LT X
Dimensões (A x L x P)	62-114 x 89,8 x 45,5 cm
Diâmetro do conector de evacuação	150 mm
Alimentação elétrica	220-240 V / 50-60 Hz
Número de velocidades	4 (Silenciosa, Média, Alta, Intensiva)
Iluminação	LED integrado
Filtros anti-gordura	Metálico, lavável na máquina de lavar louça (1 vez/mês)
Filtro de carvão	Ativo, substituição a cada 4 meses
Indicador de saturação dos filtros	Sim, para filtro de gordura e de carvão
Desligamento automático temporizado	Sim (20 min silenciosa, 15 min média, 10 min alta)
Sensor de temperatura	Sim, ativação automática em caso de superaquecimento
Distância mínima de segurança (cozedura elétrica)	50 cm
Distância mínima de segurança (cozedura a gás/mista)	65 cm
Tipo de comando	Tátil (6 teclas)
Declaração de conformidade	UE 2012/19/EC (DEEE)

Perguntas frequentes - HHBS 7.7F LT X HOTPOINT-ARISTON

Como instalar o exaustor na versão filtrante?

Para utilizar o exaustor na versão filtrante, deve instalar o kit de acessórios (filtro de carvão) não fornecido. Remova o filtro de carvão existente, se presente, em seguida, fixe o novo filtro pendurando-o primeiro na lingueta metálica, depois girando os botões em 90°.

Como limpar os filtros anti-gordura?

Os filtros anti-gordura metálicos devem ser limpos pelo menos uma vez por mês. Pode lavá-los à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo rápido. Para desmontá-los, puxe a alavanca de mola.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 4 meses (ou quando o indicador de saturação piscar). Não pode ser limpo nem regenerado. Para trocá-lo, gire os botões em 90° para destravá-lo.

O que fazer se o exaustor não funcionar?

Verifique primeiro se não há corte de energia e se uma velocidade está selecionada. Se o exaustor desligar durante o funcionamento, desligue-o da tomada por 5 segundos e volte a ligar. Se o problema persistir, contacte o serviço de assistência técnica.

Como ativar ou desativar o indicador de saturação do filtro de carvão?

Com o exaustor desligado, mantenha premidos simultaneamente os botões T2 e T3. T3 pisca primeiro, depois T2 para ativação. Para desativar, repita a operação até que apenas T3 pisque.

Qual é a distância mínima entre o exaustor e a placa de cozedura?

Para um fogão elétrico: mínimo 50 cm. Para um fogão a gás ou misto: mínimo 65 cm. Se o fabricante do fogão indicar uma distância superior, respeite essa.

Como substituir a iluminação LED?

O exaustor está equipado com LED que oferecem longa vida útil. Se um LED falhar, dirija-se ao serviço de assistência técnica para a substituição. Não tente fazê-lo você mesmo.

O que significa o piscar dos botões T2+T3+T4?

Isso indica que o sensor de temperatura detetou calor excessivo e ativou automaticamente a velocidade média. O exaustor volta ao desligado quando a temperatura baixa significativamente.

Posso usar o exaustor sem filtro de carvão na versão aspirante?

Sim, na versão aspirante (evacuação exterior), o filtro de carvão deve ser removido. Só é necessário na versão filtrante (recirculação do ar).

Como manter o exaustor para reduzir o impacto ambiental?

Ligue o exaustor na velocidade mínima durante a cozedura e deixe-o funcionar alguns minutos depois. Utilize as velocidades altas apenas em caso de fumo intenso. Substitua o filtro de carvão regularmente e limpe o filtro de gordura frequentemente.

MANUAL DE UTILIZADOR HHBS 7.7F LT X HOTPOINT-ARISTON

PT Instruções de uso

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALIAS DE FUNCIONAMIENTO

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede eletrica retirando a tomada ou desligando a alimentacao da rede eletrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiencia e conheçimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurará do aparecido e que tenham conheçimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local ond e o aparelho sera instalado, deve ser suficientamente ventilado, quando o exaustor for utilizeso em conjunto comculosdispositivos de combustao de gas ou outros combustiveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incério.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes aspas o tipo de lâmpada indicado na secção de Manutençao/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aosnets e pode originar incendios, portanto, deve ser evacado em quaisquer circunstancias.
  Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças aceissweis do exaustor podem queimar quando utilizesc com a placac de fogao.
• Não ligar o aparecido à rede elétrica às que a instalação está totalmente conclusão.
• Relativamente às medicas tícnicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de半导as de aparelho não pode ser connectado a outro Sistema de ventilação já existente que esteeja a ser usado para qualquer other finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
• Não utilizes ou deixar o exaustor sem lâmpadas corretemente montadas, devido ao possivel risco de choques elétricos.
• Nunca utilizes o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser'utilzado como una superficie de apoio, a menos que sera especificamente indicado.
• Usar somente os parafusos de fixação fomecidos com o aparecido, para a instalação, ou, se não for市场规模o, comprar o tipo de parafuso correto.
• Usar o complemento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulitar um centro de assistência autorizada ou专业技术o qualificado.

ATENÇAIO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos eletricos.

• Não utilizes com um programador, temporizador, telecomando分开 o qualquer及其他 dispositivo que se ativa automaticamente. Manter as crianças menores de 3 anos afastadas do aparecido. quando não vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas afastadas do aparecido.

ATENÇA: o aparecido não deve ser operado mediante um dispositalo externo ou atraves dasumsystema de commando a distancia separado.
Esteaporehno nao se destina ao uso professional. Naoutilizar oaporehno ao ar livre.
Para evaporar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.
A instalacao - incluindo quando quaisquer conexoes para fornecimento de agua (caso previsto) e as ligações electrolyicas - e as operações de reparacao devem ser realizadas por pessoal qualificado.

Uma vez conclusa a instalacao, o material de embalagem (peças de plastico, poliestreno, etc.) delve ser mantido fora do alcance das crianças para evaporar o risco de asfixia.

Não utilizes o aparecido quando estiver molhado ou descalço.

Nunca utiliser um aparecido de limpeza a vapor para limpar o aparibo - risco deCHOque elétrico.

O material de embalagem é 100% reciclavei e está marcado com o símbolo da reciclagem

O exaustor pode ser estetricamente differente do modelo ilustrado neste manual, no entanto as instruções de uso, manutençao e instalação são as/DDmas.

Siga specifically as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuais invenrientes, danos ou incéndios provocados ao aparecido, derivantes da inobservência das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso dométrico.

• E importante conservar este manual para eventuais consultas futuras.
  Em caso de vend aou mudanca, certificque-se que o manual acompanha o produits.
  Leia cuidadosamente as instruções: aparemimportantes informações sobre a instalação, uso e segurarça.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolycicos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás específarem uma distência maior, delve-se levar em conta esta指示ação.

CONEXÃO ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de fcha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona accesivel, mesmo deposita instalacao. Se nao tiver fcha (conexao direta a rede) ou a tomada nao se encontrar numa zona accesivel, mesmo deposita instalacao, aplicar um interruptor bipolar, em conformidade com a forma que assegure a desconexao completenessa da rede nas condições da category de sobretensao III, de accordo com as regras de instalacao.

ATENÇA!

Antes de conectar novamente o circuito do exaustor com a alimentacao eltrica, vericar o seu funcaoamento, e vericar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aanela segunte:

Tensão da rede eletrica e frequência Ligação de cabo

Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedigo ao service de assistência técnica.

SAÍDA DO AR

para as versoes apsirantes)

Conectar o exaustor ao tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiçao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possivel de curvas (ángulo máximo da curva: 90^ ).
! Evitar alteracoes drásticas da�� do tubo (diametro).
! Caso estas nomas não sejam respeitadas a Empresa declina qualquer responsabilitad.

FILTRANTE OU ASPIRANTE?

! O seu exaustor está pronto para ser realizado na versão aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases deste manual se o KIT ACESSORIO já vem fomecido ou se deve ser comprado separamente.

Note: Se for fornecido com o equipamento, em eles cases, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informacoes para a transformacao do exaustor da versao aspirante a versao filtrante ja está contidas neste manual.

Versão aspirante

Os vapes sao evacuados para o exterior, por meio de um tubo de descarga fixado a falange de conexao que se encontra sobre o exaustor.

ATENÇAIO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇA!

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconal à base de carvao ativado.

COMANDOS

O exaustor vem equipado com um pail de comandos com um controde velocidade de aspiracao e um controlo para acender a luz de iluminaao do plano de cozedura.

T1

T2

T3

T4

T5

T6

Para selecionar as funcoes do exaustor, basta tocar delicadamente as teclas de comandos:

T1. Tecla ON/OFF motor de aspiração

T2. Tecla de seleção de velocidade (potência) de aspiração média

T3. Tecla de seleção de velocidade (potência) de aspiração alta e intensiva

Pressionar uma vez para selecionar a velocidade (potência) de aspiração alta (LED T3 estáttico);

Pressionar novamente para selecionar a velocidade (potencia) de aspiracao intensiva (LED T3 intermitente).

Not: A velocidade (potencia) de aspiracao intensiva ha uma duração de circa de 5 minutos, depuis passa automaticamente para a velocidade (potência) de aspiracao alta.

T4. Tecla de desligamento automatico (Timer) e indicator de saturação do FILTER de carvão:

Pressionar esta tecla para configurar o desigamento automatico da velocidade (potencia) ativa:

Velocidade (potência) de aspiração média: 15 minutos

Velocidade (potencia) de aspiracao alta: 10utos

Indicator de saturação do filtró de carvão

Quando estiver piscando, efetuar a manutenção do filtró de carão (caso sera instalado);进驻, pressionar prolongadamente a tecla

T1 para cesser a intermitência.

T5. Tecla de selecao da velocidade (potencia) de aspiracao "silenciosa" e indicator de saturacao do filtro de gordura

Nota: quando piscar, efetuar a manutenao do filtrde gordura; antes, pressionar prolongadamente a tecla T1 para cesser a intermitencia.

T6. Tecla ON/OFF iluminação

T2+T3+T4 intermitentes: funciona automatico em presenca de temperatura elevada (veja paragrafo relativo)

Ativação do indicator de saturação do FILTER de carvão

Com o exaustor desligado, pressionar e manter pressionadas as teclas T2 e T3 prolongada e contemporaneamente: a tecla T3 inicia a piscar e em seguida a T2 para indicar a ativacao bem sucedida.

Desativacao do LED de saturacao do filro de carvao: repetir a operationa acima indicada, as teclas T3 e T2 iniciarao a piscar e, em seguida, somente a T3 para indicar a desativacao bem sucedida.

Funcimiento automatico em presença de temperatura elevada

O exaustor é dotado de um sensor que releva a temperatura. quando esta se torna demasiadamente elevada, o sensor ativa automaticamente a velocidade (potência) de aspiração média. O exaustor desiga-se automaticamente assim que a temperatura, relevada pelo sensor, se abaixe sensivelmente.

MANUTENÇA

Limpeza

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes da cozedura.

O Filtró de gordura deve ser limpo uma vez por mês (ou quando o)...
sistema de indicatoração da saturação dos filtros - se previsto no
modelo adequirido - indicar esta necessidade), com detergentes
não agressivos. O filtro pode ser lavado manualmente ou em
máquina de lavar louça a baixas temperatas e com ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na性强ina da louça, mas suas caracteristicas de filtração não se alteram.

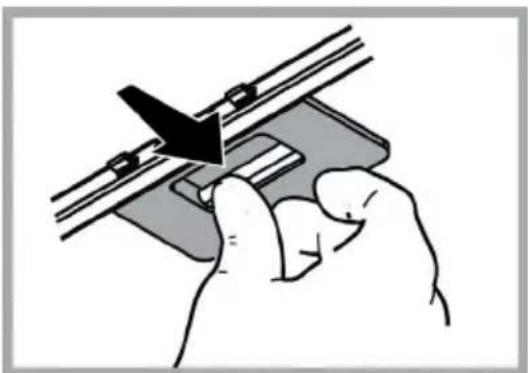

Para desmontar o filtró antigordura puxe o puxador de libertação com mola.

Manutenção do FILTER a carvalho

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do filtró de carvalo activado se verifica après um uso mais ou menos prolongado em funcão do tipo de cozinha e da regularidade da limpeza do filtró de gorduras.Em todo caso, é necessário substituir o cartucho no maximo cada 4 meSES (ou quando oSYSTEMA de indicação daaturação dos filtres - se

previsto no Modelo que se possui - indicar esta necessidade).
NÃO pode ser lavado ou regenerado.

Montagem:

Cologne or gancho do filtro de carvão ativo, primeiro na parte de trás da lingueta metalica do exaustor e(before na parte dianteira com osinous botões.

Desmontagem:

Remova o filtro de carvão ativo rodando 90^ os botões que o fixam ao exaustor.

Substituição das lâmpadas

O exaustor é fornecido com umsystema de iluminação baseado na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma)duração de até 10 vezes maior que as lampadas tradiconais e economizam 90% de energia elétrica.

Para substituir, contactar o service de assistencia的技术ica.

ELIMINAGão

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE). Ao garantir a eliminação adequada deste produits, está aaabdar a evitar potenciáis consequências negativas para o ambiente e para a saude Pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produits.

O símbolo — no produits ou nos documents que accompanying o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrario, devera ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação deesperçados.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de deserdimentos domesticos ou a loja ond adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Seguranca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestoes para uma'utilisation correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcao por maisageminutosaposterterminado.Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas.Substitua o(s) filtro(s) a carvalo quando necessario,para manter uma boa eficência na reducao dos odores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiência.Use o diametro maximalo do systema de conduitas indicado,.este manual para optimizar a eficencia e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Servico de Assistência efetuar seguides controlos simples:

• Se o exaustor não funciona:
  Verificar que:
• não há interruptação de corrente.
• foi seleccionada uma velocidade.
  Se o exaustor tiver uma performance refraca: Verificar que:
• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.
• O filtró de carvão não está gasto (exaustor em versão filtrante).
• Se o exaustor desligar durante o funciona normal: Verificar que:
• não há interrupção de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desligá- lo por um breve perdo da rede eletrica principal (pelo menos 5 seg.). Em seguda colocar nowamente a ficha e experimentar mais uma vez antes de contactar o Servo de assistenciatica. Se o problema de funcaoamento persistir, contacte o service de assistencia.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
62-114	89,8 45,5 15	12,5 - 12
71-114
62-114	69,8 45,5 15	12,5 - 12
71-114
62-114	59,8 45,5 15	12,5 - 12
71-114

Componentes não fomecidas com o produits.

Pode transferir as Instruções de Segança, o Manual do Utilizador, a Ficha do Produkt e os Dados Energéticos:

• Visitando others website docs.hotpoint.eu
• Utilizando o documento QR
• Em alternativa, contacte o,isso Servico Pósvenda (atraves do número de téléphone contido no livre de garantia). Ao contactar o,isso Servico Pósvenda,indique os)códigos fomecidos na placad identificacao do seu produits.

NL

ALGEMENE VEILIGHEID
