Tipo de produto	Exaustor
Marca	Hotpoint-Ariston
Modelo	HRP 9.6 CM (OW)HA
Dimensões (L x P x A)	89,9 x 50 x (61-82) cm
Diâmetro de saída de ar	150 mm (redutível a 120 mm)
Alimentação elétrica	230 V ~ 50 Hz
Iluminação	2 x 20 W halogéneo (casquilho G4) ou LED (conforme versão)
Número de velocidades	3 + booster (intensiva)
Tipo de comandos	Mecânico (botões de pressão) ou tátil conforme versão
Filtro anti-gordura	Metálico, lavável na máquina de lavar loiça
Filtro de carvão	Opcional, não lavável, substituir a cada 20 meses
Distância mínima de segurança	65 cm acima de uma placa a gás, 55 cm acima de uma placa elétrica
Função temporizador	Sim (em alguns modelos)
Indicador de saturação dos filtros	Sim (piscar dos indicadores)
Nível sonoro máx	Aproximadamente 65 dB(A) (estimativa)
Peso líquido	Aproximadamente 12 kg (estimativa)
Manutenção periódica	Limpeza mensal do filtro anti-gordura, substituição do filtro de carvão se necessário

Perguntas frequentes - HRP 9.6 CM (OW)HA HOTPOINT-ARISTON

Qual é a distância mínima entre o exaustor e a placa de cozedura?

Para uma placa a gás, a distância mínima é de 65 cm; para uma placa elétrica, é de 55 cm. Respeite sempre as recomendações do manual de instalação da sua placa de cozedura.

Como limpar o filtro anti-gordura?

O filtro anti-gordura metálico deve ser limpo pelo menos uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar loiça a baixa temperatura e ciclo curto. Atenção: uma lavagem na máquina de lavar loiça pode descolorir o filtro sem alterar o seu desempenho.

Quando devo substituir o filtro de carvão?

O filtro de carvão ativo não é lavável. Deve ser substituído a cada 20 meses aproximadamente, ou mais cedo se cozinhar frequentemente alimentos odoríferos. A saturação é indicada pelo piscar do indicador correspondente.

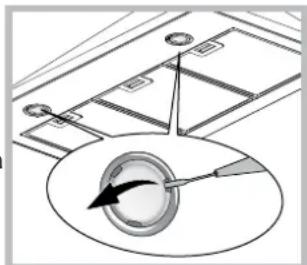

Como substituir uma lâmpada do exaustor?

Desligue primeiro a alimentação elétrica. Certifique-se de que as lâmpadas estão frias. Retire o protetor fazendo alavanca com uma chave de fendas plana. Substitua a lâmpada por uma do mesmo tipo (halogéneo 20W, casquilho G4 ou G9 conforme modelo). Feche o protetor até ouvir um clique.

Porque é que o meu exaustor não funciona?

Verifique se não há corte de corrente. Certifique-se de que está selecionada uma velocidade. Verifique o disjuntor. Se o exaustor desligar durante o funcionamento, desligue-o da tomada durante 5 segundos e volte a ligá-lo.

Como reiniciar o indicador de saturação dos filtros?

Com o exaustor ligado, prima o botão de reinicialização (geralmente o botão de paragem ou um botão específico) durante 3 segundos. O indicador pisca 3 vezes e apaga-se. Se dois filtros estiverem saturados, repita a operação uma segunda vez.

Posso usar o exaustor sem o filtro anti-gordura?

Não, o exaustor nunca deve ser usado sem o filtro anti-gordura corretamente montado. Isso pode danificar o motor e apresentar risco de incêndio.

Como passar do modo de evacuação para o modo de recirculação?

Deve instalar um kit de filtragem com carvão ativo (não fornecido) e configurar o exaustor para o modo de recirculação. Consulte o manual: com o exaustor desligado, prima longamente o botão de configuração (geralmente T4 ou T5) para alternar entre os modos.

O que fazer se o exaustor fizer muito barulho?

Verifique se o conduto de evacuação não está obstruído e se o seu diâmetro é suficiente (150 mm recomendado). Um diâmetro inferior reduz o desempenho e aumenta o ruído. Certifique-se também de que os filtros estão limpos.

Como economizar energia com o meu exaustor?

Use a velocidade adequada à quantidade de vapor, evite a velocidade intensiva desnecessariamente. Só ligue a iluminação quando necessário. Um exaustor bem mantido consome menos energia.

MANUAL DE UTILIZADOR HRP 9.6 CM (OW)HA HOTPOINT-ARISTON

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização,1

Montagem,4

Advertências,14

Assistência,28

Instalação,47

Comandos PYRAMID,48

Manutenção e cuidado,49

Anomalias e soluções,50

NL

Nederlands

Gebruiksaanwijzing

AFZUIGKAP

Inhoud

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

- A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás
55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.

- O exaustor dispõe de buchas de fi xação adequadas à maioria das paredes/ tectos.

Ainda assim, é necessário contactar um técnico qualifi cado para assegurar a idoneidade dos materiais consoante o tipo de parede/ecto, que deve ser sufi cientemente robusto para suportar o peso do exaustor.

- Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.

• Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalação e manutenção, utilizar luvas de protecção.
• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.
• Nunca utilizar o produto sem fi Itro de gordura correctamente instalado!
• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
• O local deve dispor de ventilação sufi ciente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.
• Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os

regulamentos das autoridades locais competentes.

• É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos fi Itros implica risco de incêndio.
• Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.
• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.
• Atenção! As partes acessíveis podem fi car muito quentes se utilizadas com aparelhos de cozedura.
• O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

NL

Attentie

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identifi cação situada no aparelho.

NL

Service

Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efectuada por pessoal qualifi cado.

Ligação eléctrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma fi cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma fi cha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu correcto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável.

! Use uma conduta com o menor número de curvas possível.

! Evite alterações drásticas de secção da conduta.

! Use uma conduta com o interior o mais liso possível.

! O material da conduta deve ser aprovado pelas normas,

! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão fi Itrante estão presentes neste manual (ver "Versão fi Itrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fi xada na fl ange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de fi Itros de carvão, estes devem ser retirados.

Versão fi Itrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de fi Itração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e fi Itro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	do tubo de descarga (cm)
PYRAMID 60 cm	61-82 59	.8 50 15/1	2
PYRAMID 70 cm	61-82 69	.8 50 15/1	2
PYRAMID 90 cm	61-82 89	.9 50 15/1	2

Verificar a placa de modo a verificar a absorção total e a absorção de luz.

	Potência	Tensão Engate	Medidas
Halogénea 25 W 2	x 25 W	230 V	G9	L40x∅14
Halogénea 20 W 2	x 20 W	12 V	G4	L30x∅10

LED *

Grupo de risco 1 de acordo com a norma EN 62471

CE	O modelo está em conformidade com as seguintes directivas :• Directiva “Baixa tensão” 2006/95/EC (12-12-2006)• Directiva “EMC” 2004/108/EC (15-12-2004)• Referência RU no. 66/2014 integrando a Directiva no. 2009/125/CE.

Normas de referência:

• EN 60704-2-13:2011; EN 60704-3:2006
• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

PT

Comandos PYRAMID

Modelos com painel de botões mecânico

HNP 6.5 CM X/HA

HYM 60 IX/HA

HPM 61 IX/HA

HRP 9.8 CM (OW)/HA

HRP 9.8 CM (AN)/HA

HRP 6.5 CM (OW)/HA

HRP 6.5 CM (AN)/HA

HRP 6.5S CM (OW)/HA

HRP 6.5S CM (AN)/HA

HNP6.5SCM(W)/HA

HNP6.5SCM(K)/HA

HNP9.5SCMX/HA

HNP6.5SCMX/HA

HNP94.5SCMX/HA

T1T2T3T4T5

T1 Reset motor

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com painel Soft Button

HNP 9.8 AB X/HA

T1T2T3T4T5

T6

T1 Reset motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, confi gurando a velocidade seleccionada.

T6 ON/OFF Iuzes

Aviso fi Itro de gorduras e cheiros

Se o ícone relativo à primeira velocidade T2 ficar intermitente, isso significa que o filtro de gorduras está saturado; se o ícone relativo à segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se ambos os ícones T2 e T3 ficarem intermitentes, significa que ambos os filtros estão saturados. Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado").

Para efectuar o reset do contador do fi Itro:

Enquanto o exaustor está ligado, pressione T5 durante três segundos.

O led que assinala o aviso pisca três vezes e depois regressa à visualização de funcionamento normal.

No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do fi Itro de gorduras e a segunda do fi Itro de cheiros.

Confi guração do exaustor:

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante cerca de 6 segundos. O ícone T2 ou T3 acendese, indicado o tipo de instalação: T2 aspirante, T3 filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T5.

Para guardar a nova configuração, é necessário pressionar a tecla T1.

Modelos com painel Soft Button + Visor

HNP 6.5S CD X/HA

HPS 60 IX/HA

T1T2T3T4T5T6

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguinte.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade confi gurada anteriormente, efeito que se pode obter também durante o funcionamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da duração do timer é visualizada no visor. O timer pode ser confi gurado apenas para as velocidades manuais, não para o booster.

T6 ON/OFF Iuzes

Aviso fi Itro de gorduras e cheiros

Se a barra em cima, à esquerda, fi car intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significa que o filtro de cheiros está saturado.

Se ambas as barras fi carem intermitentes, significa que ambos os filtros estão saturados.

Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este último, apenas para os exaustores filtrantes.

Para efectuar o reset do contador do fi ltro:

Enquanto o exaustor está ligado, pressione T4 durante três segundos.

No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do fi Itro de gorduras e a segunda do fi Itro de cheiros.

Confi guração do exaustor

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T4 durante cerca de 6 segundos. Depois de um bip longo, o tipo de instalação é visualizado no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

PT

Filtrante

(quadrado em baixo à direita intermitente).

É possível alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produto desligue, guardando a última confi guração visualizada.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de protecção
• Elimine as impurezas com uma esponja húmida e pouco detergente neutro
• Enxagúe com um pan húmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos fi Itros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.

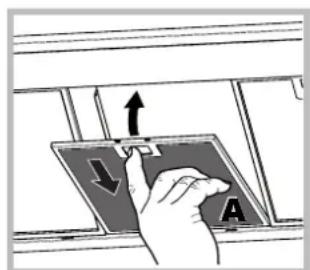

Manutenção dos fi Itros de gorduras (A)

O fi ltro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi Itro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

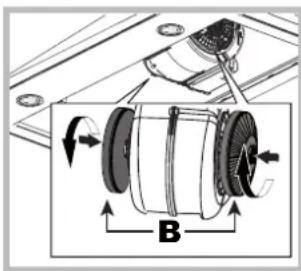

Substituição do fi Itro de carvão (B)

O fi ltro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do fi ltro de carvão verifi ca-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é

necessário substituir o cartucho no máximo a cada vinte meses.

Este fi Itro NÃO pode ser lavado ou regenerado.

Desmontagem: rode o filtro a 90° para desencaixá-lo do grupo aspirante.

Montagem: Insira o filtro de carvões activos no grupo aspirante e rode a 90° para fi xá-lo.

Substituição das lâmpadas

Desligue o aparelho da rede eléctrica e retire os fi Itros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.

2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danifi cadas

(para mais informações, consulte os dados técnicos presentes no manual seguinte).

1. Volte a fechar a protecção (fi xação por encaixe).

Substituição das lâmpadas LED \*

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

Cabo eléctrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo apresente no produto ou na documentação de acompanhamento signifi ca que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Poupar energia e respeitar o ambiente

• Usar o extractor defi nindo a velocidade de acordo com a necessidade de extracção real; limitar o uso da função "velocidade intensiva", se presente. Usar o extractor de uma forma racional permite-lhe limitar o consumo de energia e evitar um desperdício inútil de ar limpo e ar condicionado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a área de confecção.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples:

Se o exaustor não funciona:

Verifi que se:

• não existe uma quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifi que se:

• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o fi Itro de carvão não está gasto (exaustor na versão fi Itrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifi que se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi activado.

Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a fi cha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifi que, contacte o serviço de assistência.

Installatie
