| Tipo de produto | Coifa de cozinha |
| Marca | HOTPOINT-ARISTON |
| Modelo | HLB 9.8 AADC XHA |
| Alimentação elétrica | 230 V ~ 50 Hz |
| Potência absorvida total | 290 W |
| Iluminação | 2 lâmpadas halógenas 20 W (12 V, soquete G4) |
| Comandos | Painel tátil com visor, funções Booster, Temporizador, AUTO |
| Velocidades do motor | 3 velocidades + velocidade intensiva (Booster) |
| Temporizador | Sim, ajustável de 5 a 99 minutos |
| Filtro anti-gordura | Metálico, lavável na máquina de lavar louça (pelo menos a cada mês) |
| Filtro de carvão | Substituir a cada 20 meses (versão recirculação) |
| Diâmetro de saída de ar | 150 mm |
| Funcionamento | Evacuação externa ou recirculação (kit carvão opcional) |
| Sensor automático | Sim, ajusta a velocidade conforme os vapores (calibração necessária) |
| Alarme de saturação dos filtros | Sim, indicadores para filtro de gordura (branco) e carvão (vermelho) |
| Desligamento automático | Sim, após tempo de segurança ou fim do temporizador |
| Distância mínima de segurança | 65 cm acima de fogão a gás, 55 cm para elétrico |
| Manutenção | Limpar o exterior com pano úmido e sabão neutro |

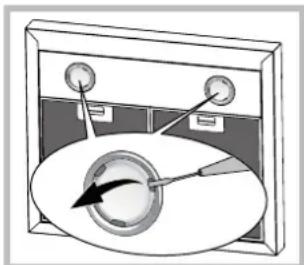

| Substituição de lâmpadas | Desconectar o aparelho, remover o protetor, substituir por lâmpada idêntica |
| Cabo de alimentação | Substituir pelo serviço técnico se danificado |
| Peso (estimativa) | Aproximadamente 15 kg (não especificado precisamente) |
Perguntas frequentes - HLB 9.8 AADC XHA HOTPOINT-ARISTON
Perguntas dos utilizadores sobre HLB 9.8 AADC XHA HOTPOINT-ARISTON
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual HLB 9.8 AADC XHA - HOTPOINT-ARISTON e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HLB 9.8 AADC XHA da marca HOTPOINT-ARISTON.
MANUAL DE UTILIZADOR HLB 9.8 AADC XHA HOTPOINT-ARISTON
Instruções para a utilização
EXAUSTOR
Índice
Instruções para a utilização,1
Advertências,15
Assistência,22
Instalação,49
Comandos TBOX-LUCE,50
Manutenção e cuidado,52
Anomalias e soluções,54
NL
Nederlands
Gebruiksaanwijzing
AFZUIGKAP
Inhoud
! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.
! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.
! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga.
Segurança geral
- A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:
65 cm se o exaustor for instalado sobre uma placa de cozedura a gás
55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica.
Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.
- O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/ tectos.
Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser suficientemente robusto para suportar o peso do exaustor.
- Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.
- Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
- Para todas as operações de instalação e manutenção, utilizar luvas de protecção.
- O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.
- As crianças devem ser supervisionadas para que não brinquem com o aparelho.
- Nunca utilizar o produto sem filtro de gordura correctamente instalado!
- O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
- O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.
- O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.
- Respeite todas as normativas referentes à descarga do ar.
- É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.
- É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.
- Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
- É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
- O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.
- Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.
- Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.
- Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.
NL
Attentie
! Nunca recorra a técnicos não autorizados.
Comunique:
- o tipo de avaria;
- o modelo da máquina (Mod.);
- o número de série (S/N);
Estas últimas informações encontram-se na placa de identificação situada no aparelho.
NL
Service
Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.
A instalação deve ser efectuada por pessoal qualificado.
Ligação eléctrica
A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.
Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correcto funcionamento.
Descarga do ar (para as versões aspirantes)
Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.
Declina-se qualquer responsabilidade neste caso.
! Use uma conduta com o comprimento mínimo indispensável.
! Use uma conduta com o menor número de curvas possível.
! Evite alterações drásticas de secção da conduta.
! Use uma conduta com o interior o mais liso possível.
! O material da conduta deve ser aprovado pelas normas,
! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).
! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim.
! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).
! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.
Filtrante ou aspirante?
! O exaustor está pronto para ser utilizado na versão aspirante.
Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.
Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor.
As informações para a transformação do exaustor em versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante").
Versão aspirante
O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.
Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.
Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.
Versão filtrante
O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta *.
Dados técnicos
| Modelo | Altura (cm) | Largura (cm) | Profundidade (cm) | ∅ do tubo de descarga (cm) |
| TBOX-LUCE 60 cm | 61-82 | 59.8 50 15/12 | ||
| TBOX-LUCE 90 cm | 61-82 | 89.9 50 15/12 |
| Sigla Modelo | Lâmpada (V) | Absorção lâmpada (W) | Absorção total (W) |
| HLB 9.8 LSHS X/HA | Led 2 x 3 | 256 | |
| HLB 6.8 LT X/HA | |||
| HLB 9.5S AT(ICE)/HA | Halogénea | 2 x 20 | 185 |
| HLB 6.7 AT X/HA | Halogénea 2 | x 20 | 240 |
| HLB 9.7 AT X/HA | |||
| HLB 9.8 AADC X/HA | Halogénea 2 | x 20 | 290 |
| HLB 9.8 ASH X/HA | |||
| HLB 9.8 AA X/HA |
| Potência | Tensão | Engate | Medidas | |
| Halogénea 25 W | 2 x 25 W | 230 V | G9 | L40x∅14 |
| Halogénea 20 W | 2 x 20 W | 12 V | G4 | L30x∅10 |
LED ^*
Grupo de risco 1 de acordo com a norma EN 62471
Os exaustores estão em conformidade com as seguintes Directivas EC:
- Directiva "Baixa tensão" 2006/95/EC (12-12-2006)
- Directiva "EMC" 2004/108/EC (15-12-2004)
* Há somente em alguns modelos =
PT
Comandos TBOX-LUCE
Modelos com Touch Control Glass (básico)
Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.
T2 Velocidade 1
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.
T3 Velocidade 2
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.
T4 Velocidade 3
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.
T5 Booster
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade seleccionada.
T6 Temporizador
Ao pressionar T6 uma vez, associa-se uma duração préconfigurada do temporizador a cada velocidade (V) [V1 – 30 min, V2 – 20 min, V3 – 10 min]
no final da qual o exaustor fica automaticamente em OFF: O temporizador pode ser configurado apenas para as velocidades manuais, não para o booster.
T7 Aviso filtro anti-gordura e cheiros
Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores filtrantes.
Este prazo é indicado pelo piscar do LED da cor associada ao filtro (branco para os filtros anti-gorduras, vermelho para o filtro de cheiros).
Depois da limpeza/substituição dos filtros, a pressão da tecla T7 determina o desligamento do LED de aviso.
T8 ON/OFF luzes
Permite acender e desligar as luzes de trabalho do exaustor Configuração do exaustor
Com o produto desligado, é possível aceder ao menu de configuração pressionando as teclas T5 e T6 por 6 segundos. Neste momento, acende-se T7 para indicar o tipo de instalação através de duas cores dos LEDs: branco para instalação aspirante (predefinição), vermelho para instalação
filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T7, alternando as cores dos LEDs.
Desligamento do exaustor
O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). No caso da configuração do temporizador, o exaustor desliga-se automaticamente no final da contagem.
Modelos com Touch Control Glass + ecrã (médio)
Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.
T2 Velocidade -
Ao pressionar o botão, o exaustor passa para a velocidade anterior.
T3 Velocidade +
Caso o exaustor esteja na velocidade 3, ao pressionar este botão configura a velocidade intensiva A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade anteriormente configurada.
T4 Timer “-”
O temporizador permite inserir um limite de tempo terminado o qual o exaustor fica em OFF; caso seja configurado um temporizador e depois se altere a velocidade pressionando T2, T3 ou T4, o temporizador é desactivado.
Pressionando a tecla T4, o temporizador diminui 5 minutos.
T5 Timer “+”
Pressionando uma primeira vez o botão, configura o temporizador para 5 minutos; cada vez que voltar a pressionar, aumenta mais 5 minutos.
T6 ON/OFF luzes
Permite acender e desligar as luzes de trabalho do exaustor

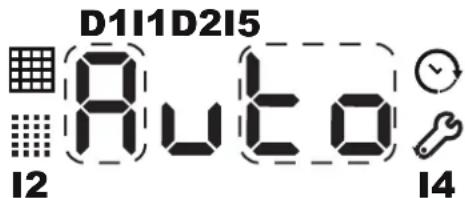

Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores filtrantes.
Quando o indicador I1 se acende, indica que o filtro antigordura está saturado; quando o indicador I2 se acende, indica que o filtro de cheiros está saturado (apenas para exaustores em modalidade filtrante).
Para repor o contador, prima T5 + T4 durante 3 segundos, com o exaustor ligado.
Configuração do tipo de exaustor
É impossível configurar a modalidade de funcionamento do exaustor como aspirante (predefinição) ou filtrante. Para modificar a configuração, proceda da seguinte forma:
- com o exaustor em OFF, pressionando durante algum tempo as teclas T4 e T5, acede ao menu; irá notar que o exaustor emite um som e acende-se no ecrã o ícone I4 e surge a mensagem C1-0;
- pode percorrer o menu através das teclas T4 e T5. Com T4, percorre os vários elementos do menu (C1, C2, C3, C4, etc), enquanto com T5 selecciona os vários elementos do menu (0, 1 ou 0, 1, 2);
- para configurar o tipo de exaustor, aceda ao menu, seleccione com T4 o elemento C6 e, com T5, configure o valor 0 se pretende o exaustor na modalidade aspirante, ou 1 para a modalidade filtrante. No final, prima a tecla T1.
Desligamento do exaustor
O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). Caso o exaustor permaneça aceso na modalidade manual, esta desliga-se automaticamente após um certo tempo de “segurança”. No caso da configuração do temporizador, o exaustor desliga-se automaticamente no final da contagem.
Modelos com Touch Control Glass + ecrã (alto)
Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.
T2 Velocidade -
Ao pressionar o botão, o exaustor passa para a velocidade anterior.
T3 Velocidade +
Ao pressionar o botão, o exaustor passa para a velocidade seguinte. Caso o exaustor esteja desligado, ao pressionar este botão configura a velocidade 1.
T4 Booster
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade seleccionada.
T5 AUTO
Pressionando o botão T5 activa-se a modalidade automática, que fará aceder o exaustor consoante o grau de vapor detectado. Durante o funcionamento a pleno regime, o sensor regula a velocidade do motor dentro dos valores admitidos (0, 1, 2, 3 ou booster). O exaustor que a funcionar em modalidade automática passa para modalidade manual quando é premida a tecla Velocidade ou Booster.
O sensor precisa de ser calibrado antes da utilização; para mais informações, consultar o parágrafo “Procedimento de calibragem”
T6 Timer “-”
O temporizador permite inserir um limite de tempo terminado o qual o exaustor fica em OFF; caso seja configurado um temporizador e depois se altere a velocidade pressionando T2, T3 ou T4, o temporizador é desactivado.
Ao pressionar a tecla T6, aumenta o valor anteriormente configurado em 5 minutos.
T7 Timer “+”
Pressionando uma primeira vez o botão, configura o temporizador para 5 minutos; cada vez que voltar a pressionar, aumenta mais 5 minutos.
T8 ON/OFF Iuzes
Permite acender e desligar as luzes de trabalho do exaustor

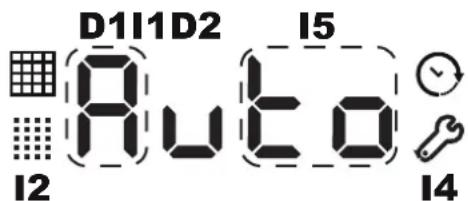

Aviso filtro anti-gordura e cheiros
Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores filtrantes.
Quando o indicador I1 se acende, indica que o filtro antigordura está saturado; quando o indicador I2 se acende, indica que o filtro de cheiros/carvão está saturado (apenas para exaustores em modalidade filtrante).
Para repor o contador, prima T5 + T6 durante 3 segundos, com o exaustor ligado.
PT
Procedimento de calibragem do sensor automático
- Calibragem: para que o procedimento de calibragem seja eficaz, esta deve ser feita em condições de ambiente limpo; a placa de cozedura deve estar desligada.
Durante o procedimento de calibragem, a tecla AUTO acende-se e a mensagem AUTO ilumina-se no ecrã.
A calibragem do sensor pode ser automática ou manual ("a pedido"). Em ambos os casos, a duração da calibragem é:
- cerca de 1 minuto para placa a gás;
- cerca de 13 minutos para placas eléctricas e de indução.
- A calibragem automática: ocorre quando o exaustor é alimentado ou depois de escolher o plano a partir do menu de configuração.
- A calibragem manual: (ou a pedido) está incluída no menu de configuração. Este procedimento é aconselhado e pode ser iniciado em caso de avaria do sensor (que pode ocorrer, por exemplo, em caso de falha na corrente eléctrica durante uma cozedura ou depois de um longo período de inutilização).
Para efectuar a calibragem manual, siga estes passos:
- com o exaustor em OFF ou stand-by, pressionando durante algum tempo as teclas T6 e T7, acede ao menu; irá notar que o exaustor emite um som e acendese no ecrã o ícone I4 e surge a mensagem C1-0;
- pode percorrer o menu através das teclas T6 e T7. Com T6, percorre os vários elementos do menu (C1, C2, C3, C4, etc), enquanto com T7 selecciona os vários elementos do menu (0, 1 ou 0, 1, 2);
- para executar a calibragem manual, aceda ao menu, seleccione C4 com T6 e configure o valor 1 com T7. Em seguida, prima a tecla T1 e aguarde o tempo aconselhado para a calibragem.
Seleção do tipo de placa de cozedura: durante a instalação (em utilização) é feita a escolha do tipo de placa (placa eléctrica, indução ,gás) presente sob o exaustor. Depois da seleção da placa, é executado o procedimento completo de calibragem automática.
Importante: não forçar a calibragem “a pedido” depois da selecção do plano, pois esta inicia automaticamente.
Para efectuar a selecção da placa de cozedura presente, proceda da seguinte forma:
- com o exaustor em OFF ou stand-by, pressionando durante algum tempo as teclas T6 e T7, acede ao menu; irá notar que o exaustor emite um som e acende-se no ecrã o ícone I4 e surge a mensagem C1-0;
- pode percorrer o menu através das teclas T6 e T7. Com T6, percorre os vários elementos do menu (C1, C2, C3, C4, etc), enquanto com T7 selecciona os vários elementos do menu (0, 1 ou 0, 1, 2);
- para executar a seleção da placa, aceda ao menu, seleccione C3 através de T6 e configure o valor 0 com T7 se tiver uma placa a gás, 1 se tiver uma placa radiante e 2 se tiver uma placa de indução. Em seguida, prima a tecla T1 para sair da modalidade menu e aguarde o tempo necessário para a calibragem do sensor.
Configuração do tipo de exaustor
É possível configurar a modalidade de funcionamento do exaustor como aspirante (predefinição) ou filtrante. Para modificar a tipologia, proceda da seguinte forma:
- com o exaustor em OFF ou stand-by, pressionando durante algum tempo as teclas T4 e T5, acede ao menu; irá notar que o exaustor emite um som e acende-se no ecrã o ícone I4 e surge a mensagem C1-0;
- pode percorrer o menu através das teclas T4 e T5. Com T4, percorre os vários elementos do menu (C1, C2, C3, C4, etc), enquanto com T5 selecciona os vários elementos do menu (0, 1 ou 0, 1, 2);
- para configurar o tipo de exaustor, aceda ao menu, seleccione com T4 o elemento C6 e, com T5, configure o valor 0 se pretende o exaustor na modalidade aspirante, ou 1 para a modalidade filtrante. Em seguida, prima a tecla T1.
Desligamento do exaustor
O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). Caso o exaustor permaneça aceso na modalidade manual, esta desliga-se automaticamente após um certo tempo de “segurança”. No caso da configuração do temporizador, o exaustor desliga-se automaticamente no final da contagem.
A modalidade Automática desactiva-se 10 minutos após o desligamento do motor do exaustor por parte do sensor.
Legenda configuração
| Código regulação | Significado Expl | cação |
| C1 | Temporizador filtro anti-gordura | Repõe o temporizador do filtro anti-gordura |
| C2 | Temporizador filtro cheiros | Repõe o temporizador do filtro de cheiros |
| C3 Tipo de | placa | Modifica o tipo de placa para o sensor AUTO Pode ser a gás, eléctrica ou de indução |
| C4 | Calibragem do sensor | Serve para efectuar a calibragem do sensor. Se seleccionar o valor 1, quando ligar novamente o exaustor, é feita a calibragem |
| C5 Níveis áudio | Se estiver sem som, não emitido quando FB áudio (nem ao ligar) | |
| C5 Tipo de | exaustor | Aspirante/filtrante (predefinição aspirante) |
| C6 | Reposição para predefinição de fábrica | Repõe os valores do menu DGT para predefinido (incluindo instalação) |
Notas gerais
Em caso de bloqueio das teclas do ecrã, desligar e voltar a ligar o exaustor à rede eléctrica antes de contactar a assistência.
Manutenção e cuidado
Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
Primeira limpeza
- Retire as películas de protecção
- Elimine as impurezas com uma esponja húmida e pouco detergente neutro
- Enxagúe com um pan húmido
- Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal
Limpeza periódica
O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.
Evite o uso de produtos abrasivos ou corrosivos.
Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.
Manutenção dos filtros de gorduras (A)
O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

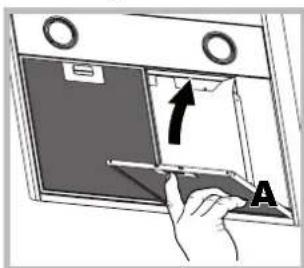

Para desmontar o filtro de gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.
Manutenção dos filtros anti-gorduras (dual) (Desenho filtro dual) \*
O filtro anti-gordura retém as partículas de gordura derivantes da cozedura. Este filtro apresenta melhores resultados em relação a um filtro padrão graças à combinação de um filtro totalmente em aço e um filtro com várias camadas de malha metálica. O filtro anti-gordura deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

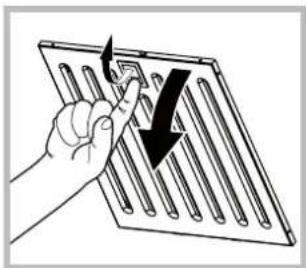

Para desmontar o filtro de gorduras, puxe a maçaneta de desencaixe de mola.
Substituição do filtro de carvão (B)
O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses.
Este filtro NÃO pode ser lavado ou regenerado.

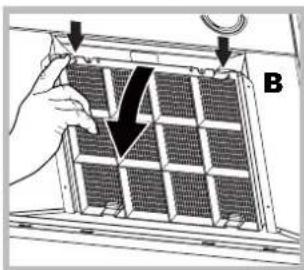

Desmontagem: Remover o filtro de carvões activos pressionando as duas alavancas dianteiras que o fixam ao exaustor.

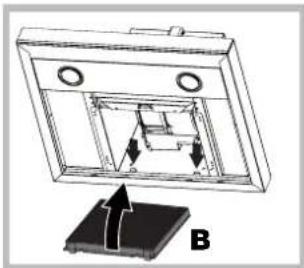

Montagem: Encaixar o filtro de carvões activos em primeiro lugar na parte de trás das linguetas metálicas do exaustor e depois à frente, pressionando as duas alavancas.
Manutenção filtro cheiros High Performance. (Desenho filtro cilíndrico + caixa estética) \*
O filtro de carvões activos retém os cheiros desagradáveis derivados da cozedura. Para obter excelentes resultados de aspiração, o filtro é maior do que os filtros normais e está instalado dentro da caixa posicionada sobre o exaustor. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada 5 anos. Este filtro NÃO pode ser lavado ou regenerado.

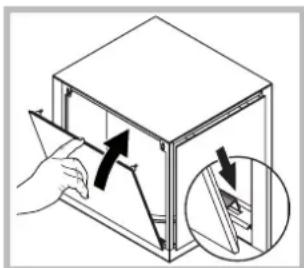

Desmontagem: Desencaixe a parte de cima do painel frontal da caixa dentro da qual se encontra o filtro para removê-lo completamente da caixa e aceder ao filtro cilíndrico.

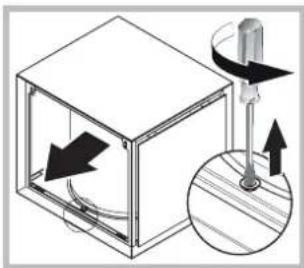

Retire o parafuso de fixação do filtro com um utensílio adequado e puxe-o com ambas as mãos. É aconselhável o uso de luvas e do escadote para efectuar esta operação.
Montagem: Insira o filtro no interior da caixa, prestando atenção ao sentido (a parte côncava do filtro deve estar virada para o exaustor).

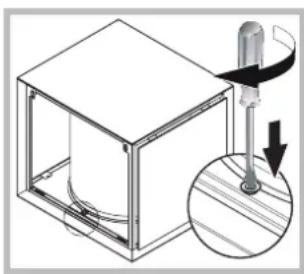

Fixe o filtro com o parafuso de fixação fornecido.
Encaixe o painel frontal da caixa em primeiro lugar às linguetas presentes na parte de baixo e, em seguida, empurrando na parte superior do painel até encaixar os pernos no lugar.
É aconselhável o uso de luvas e do escadote para efectuar esta operação.
Substituição das lâmpadas
Desligue o aparelho da rede eléctrica e retire os filtros de gorduras.
Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.
- Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.
- Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas
(para mais informações, consulte os dados técnicos presentes no manual seguinte).
- Volte a fechar a protecção (fixação por encaixe).
Substituição das lâmpadas LED \*
O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.
Há somente em alguns modelos
Cabo eléctrico
Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.
ELIMINAÇÃO
Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.
O símbolo ■ presente no produto ou na documentação de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.
Anomalias e soluções
Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples:
Se o exaustor não funciona:
Verifique se:
- não existe uma quebra de corrente.
- foi seleccionada uma velocidade.
Se o exaustor tem um desempenho fraco:
Verifique se:
- a velocidade do motor seleccionada é suficiente para a quantidade de fumo e de vapores libertada.
- a cozinha é suficientemente arejada para permitir a circulação de ar.
- o filtro de carvão não está gasto (exaustor na versão filtrante).
Se o exaustor se tiver desligado durante o funcionamento normal:
Verifique se:
- não existe uma quebra de corrente.
- o dispositivo de interrupção omnipolar não foi activado.
Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a ficha da tomada, e volte a ligá-lo.
Caso a anomalia ainda se verifique, contacte o serviço de assistência.
