HLB 9.8 AADC XHA - Mutfak davlumbazı HOTPOINT-ARISTON - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mutfak Davlumbazı
Marka	HOTPOINT-ARISTON
Model	HLB 9.8 AADC XHA
Elektrik Beslemesi	230 V ~ 50 Hz
Toplam Çekilen Güç	290 W
Aydınlatma	2 adet halojen lamba 20 W (12 V, G4 duylu)
Kumandalar	Dokunmatik panel ve ekran, Booster, Zamanlayıcı, OTOMATİK fonksiyonları
Motor Hızları	3 hız + yoğun hız (Booster)
Zamanlayıcı	Evet, 5 ila 99 dakika arası ayarlanabilir
Yağ Filtresi	Metal, bulaşık makinesinde yıkanabilir (en az ayda bir)
Karbon Filtre	Her 20 ayda bir değiştirilmelidir (devridaim versiyonu)
Hava Çıkış Çapı	150 mm
Çalışma	Dışarıya tahliye veya devridaim (karbon kiti opsiyonel)
Otomatik Sensör	Evet, buhar seviyesine göre hız ayarlar (kalibrasyon gerekli)
Filtre Doygunluk Alarmı	Evet, yağ filtresi (beyaz) ve karbon (kırmızı) için göstergeler
Otomatik Kapanma	Evet, güvenlik süresi veya zamanlayıcı sonunda
Minimum Güvenlik Mesafesi	Gaz ocak üzerinde 65 cm, elektrikli ocak için 55 cm
Bakım	Dış yüzeyi nemli bir bez ve nötr sabunla temizleyin
Ampul Değişimi	Cihazı fişten çekin, koruyucuyu çıkarın, aynı ampulle değiştirin
Güç Kablosu	Hasar görmüşse teknik servis tarafından değiştirin
Ağırlık (tahmini)	Yaklaşık 15 kg (kesin olarak belirtilmemiş)

Sık sorulan sorular - HLB 9.8 AADC XHA HOTPOINT-ARISTON

Davlumbaz devridaim modunda nasıl kurulur?

Davlumbazı devridaim versiyonunda kullanmak için aktif karbon filtre kiti (verilmez) takılmalıdır. Yapılandırma menüsü talimatlarını izleyin: davlumbazı kapatın, menüye girmek için T4+T5'e uzun basın, T4 ile C6'yı seçin, ardından devridaim modu için T5 ile 1 değerini seçin ve T1 ile onaylayın.

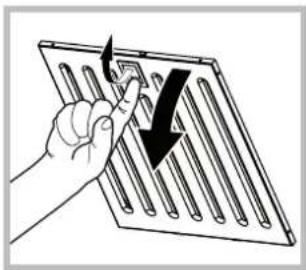

Yağ filtreleri nasıl temizlenir?

Yağ filtreleri en az ayda bir temizlenmelidir. Sökmek için yaylı kolu çekin. Elde agresif olmayan bir deterjanla veya bulaşık makinesinde düşük sıcaklıkta kısa programda yıkayın. Olası renk değişimi performansı etkilemez.

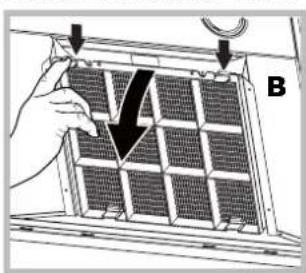

Karbon filtre nasıl değiştirilir?

Karbon filtre yıkanmaz ve her 20 ayda bir (Yüksek Performanslı modeller için 5 yıl) değiştirilmelidir. Sökmek için öndeki iki kola basın. Takmak için önce arkayı metal tırnaklara takın, ardından ön kısmı tık sesi gelene kadar itin.

Davlumbaz çalışmazsa ne yapmalı?

Şu noktaları kontrol edin: 1) Elektrik kesintisi yok. 2) Bir hız seçildiğinden emin olun (başlatmak için T1'e basın). 3) Ana şalter atmamış. Sorun devam ederse, cihazı en az 5 saniye fişten çekin ve tekrar takın.

Zamanlayıcı nasıl ayarlanır?

Zamanlayıcı 5 dakika adımlarla T6 (azaltma) veya T7 (artırma) tuşlarına basılarak ayarlanır. T7'ye ilk basış 5 dakika ayarlar. Hız değiştirirseniz zamanlayıcı iptal olur. Manuel hızlarda çalışır, Booster'da çalışmaz.

Otomatik sensör nasıl kalibre edilir?

Sensör, elektrik verildikten sonra veya menüde ocak tipi seçildikten sonra otomatik olarak kalibre olur. Manuel kalibrasyon için menüye girin (T6+T7 uzun bas), C4'ü seçin, ardından 1 değerini seçin, T1 ile onaylayın. Kalibrasyon sırasında ocağın kapalı olduğundan emin olun.

Ocak tipi nasıl seçilir?

Davlumbazı kapatın, menüye girmek için T6+T7'ye uzun basın. T6 ile C3'e gidin, ardından T7 ile seçin: 0 gaz, 1 elektrikli radyant, 2 indüksiyon. T1 ile onaylayın. Ardından otomatik kalibrasyon başlar.

Filtre doygunluk sayacı nasıl sıfırlanır?

Davlumbaz açıkken, T5 ve T4 (yüksek modeller için) veya T7+T4 (orta modeller için) tuşlarına aynı anda 3 saniye basın. Doygunluk göstergeleri söner. Temel modeller için temizlikten sonra T7'ye basın.

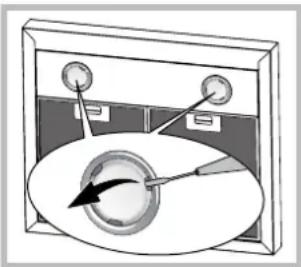

Lambalar çalışmazsa ne yapmalı?

Davlumbazı elektrik şebekesinden ayırın. Yağ filtrelerini çıkarın. Ampullerin soğuk olduğundan emin olun. Küçük bir tornavida ile koruyucuyu kaldırın. Ampullü aynı özelliklerde (halojen 20W, 12V, G4) değiştirin ve koruyucuyu kapatın.

Booster fonksiyonu nasıl kullanılır?

Ekranlı modellerde, yoğun hızı etkinleştirmek için T4 tuşuna basın. 'b' harfi yanıp söner. Sınırlı bir süre sonra davlumbaz otomatik olarak önceki hıza döner. Booster'dan manuel olarak çıkmak için T2 veya T3'e basın.

KULLANIM KILAVUZU HLB 9.8 AADC XHA HOTPOINT-ARISTON

Kullanım talimatları

OCAK DAVLUMBAZ

İçindekiler

Kullanım talimatları,2

Uyarılar,20

Teknik Servis,23

Kurulum,69

TBOX-LUCE kumandaları,70

Bakım ve Temizlik,72

Sorun Giderme,74

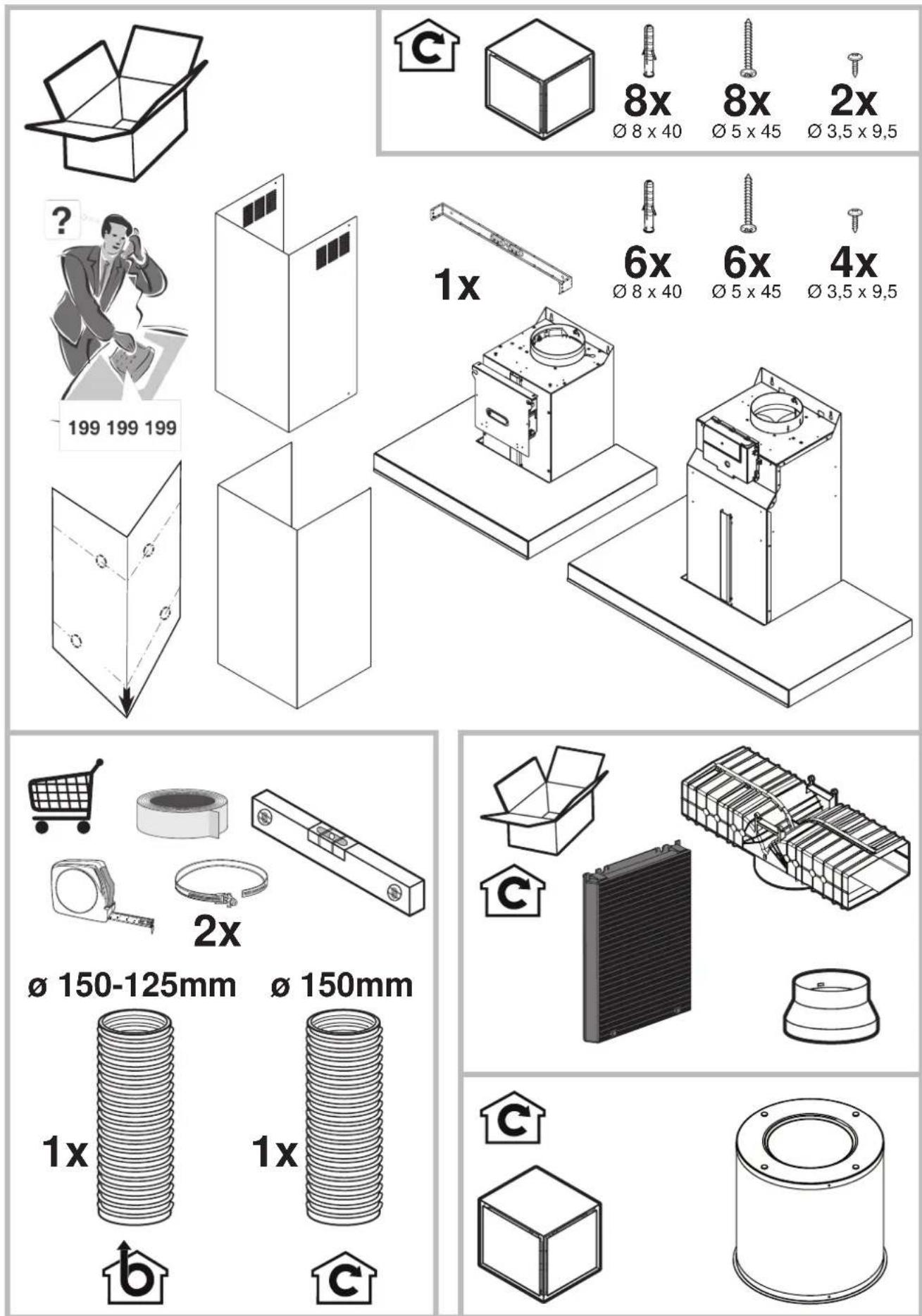

8x Ø 8 x 40 8x Ø 5 x 45 2x Ø 3,5 x 9,5 1x 6x Ø 8 x 40 6x Ø 5 x 45 4x Ø 3,5 x 9,5 2x Ø 150-125mm Ø 150mm 1x 1x b c

! Bu kılavuzu ileride başvurmak üzere saklayın. Üniteyi satarsanız, başkasına verirseniz veya başka bir yere taşırsanız, kılavuzun da ürünle birlikte verildiğinden/ taşındığından emin olun.

! Talimatları dikkatle okuyun - talimatlar, kurulum, kullanım ve güvenlikle ilgili önemli bilgiler içerir.

! Ürünün mekanik donanımını veya çıkış borularını kurcalamayın.

Genel güvenlik bilgileri

- Pişirme cihazının en üst kısmındaki pişirme aracı destek yüzeyi ile davlumbaz arasındaki mesafe en az şu kadar olmalıdır: Davlumbaz bir gazlı set üstü ocağın üzerine kurulmuşsa 65 cm

Davlumbaz bir elektrikli set üstü ocağın üzerine kurulmuşsa 55 cm

Gazlı ocağın kurulum talimatlarında daha fazla bir mesafe belirtilmişse o mesafeye uyulmalıdır.

• Davlumbaz, pek çok duvar/tavan ile kullanılmaya uygun ankraj tapalarıyla verilmektedir. Ancak, ünite ağırlığını kaldırabilecek güce sahip olmaları gerektiğini, bu malzemelerin montaj yapılacak duvara/tavana uygun olup olmadığı konusunda mutlaka yetkili bir teknisyene danışmanız gerekir.
• Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynağına bağlamayın.
• Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fişini prizden çekin veya ana devre kesici bağlantısını kesin.

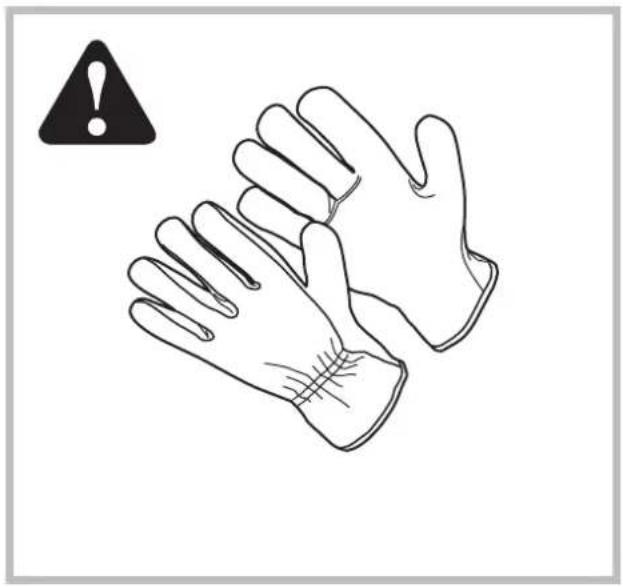

• Uniteyi kurarken veya bakım yaparken mutlaka iş eldiveni kullanın.
• Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatlar kendilerine öğretilmeden veya bu kişinin gözetimi altında olmadan fiziksel, ruhsal veya akli durumları yeterli olmayan kişiler (çocuklar dâhil) ya da gerekli bilgi ve tecrübeye sahip olmayan kişiler tarafından kullanılmamalıdır.
• Çocukların üniteyle oynamadıklarından emin olun.
• Uniteyi yağ filtresi takılı değilken asla çalıştırmayın!

• Açıkça bu şekilde bir talimat verilmemişse, davlumbazı asla bir destek olarak KULLANMAYIN.

• Davlumbaz gaz veya diğer yakıtlarla çalışan başka bir ekipmanla aynı anda kullanılıyororsa oda yeterince havalandırılmalıdır.

• Çekilen gaz, gazlı veya diğer yakıtlı ekipmanların yanma gazlarını tahliye etmek için kullanılan bir kanala verilmemelidir.
• Hava çekme ile ilgili tüm talimatlara uyun.
• Davlumbazın aşağısında alev olacak biçimde asla yemek PİŞİRMEYİN; alev filtrele hasar verebilir ya da yangına neden olabilir. Bunu asla yapmayın.
• Kızgın yağın alev almadığını kontrol etmek için kızartma işleri sırasında ocağın başında durun.
• Duman çekme konusundaki teknik ve güvenlik tedbirleriyle ilgili tüm yerel yönetmeliklere uyun.
• Ürünün içini ve dışını sık sık temizleyin (AYDA EN AZ BİR DEFA ve bu kılavuzda verilen talimatlara uygun olarak).
• Davlumbaz temizleme/parça değiştirme talimatlarına uymamanız yangına neden olabilir.
• Ampulleri doğru takılı değilken davlumbazı asla çalıştırmayın - elektrik çarpması riski!
• İmalatçı, bu kılavuzda yer alan talimatlara uyulmaması nedeniyle meydana gelebilecek sorunlardan, hasardan veya yangından sorumlu tutulamaz.
• Dikkat! Ünitenin erişilebilir parçaları pişirme ekipmanıyla birlikte kullanıldığında çok ısınabilir.

IT

Assistenza

! Bu durumda teknik destek müdahalesi gerekir.

Teknik desteğe başvurmadan önce:

- Arızanın bağımsız olarak çözülebildiğini kontrol ediniz;

- Aksaklığın giderilip giderilmediğini kontrol etmek için programı yeniden başlatınız;

- Giderilmediği takdirde, Yetkili Teknik Destek Servisine başvurunuz.

! Yetkili olmayan teknisyenlerden asla yardım almayınız.

Bu durumda şu bilgileri veriniz:

- arıza tipi

- SiCAKlik ekranı üzerinde görülen mesaj

• cihazın modeli (Mod.)

- seri numarası (S/N)

Bu bilgiler, soğutucu bölmesi içinde aşağıda solda bulunan teknik veriler etiketi üzerinde bulunmaktadır.

Cihazın ömrü 10 yıldır.

servis

02124445010

INDESIT COMPANY BEYAZ EŞYA PAZARLAMA A.Ş.

Karahasan Sok. No:11 Balmumcu 34349 Beşiktaş/İstanbul

TEL: [phone]

FAKS: ([phone]

WEB: www.hotpointariston.com.tr

IT

Installazione

Kurulum prosedürü, bu kılavuzun ilk sayfalarında çizimle gösterilmiştir.

Kurulum kalifiye bir teknisyen tarafından yapılmalıdır.

Elektrik bağlantısı

Şebeke gerilimi, davlumbazın iç kısmındaki derecelendirme etiketlerinde gösterilen değerlere uygun olmalıdır. Davlumbazın fişi varsa, bu fişi kolay erişilebilen bir prize takın. Fişi yoksa (doğrudan şebeke bağlantısı) veya prize erişmek çok güçse, kurulum yönetmeliklerine uygun bir şekilde, Kategori III yüksek gerilim durumunda tüm bağlantının kesilebileceği çift kutuplu bir düzenleme anahtarı bağlayın.

Dikkat! Davlumbazı şebeke elektriğine bağlamadan önce, şebeke kablosunun düzgün bağlandığını ve sorunsuz çalıştığını kontrol edin.

Hava Tahliyesi (kanallı üniteler için)

Davlumbazı, hava çıkış flaşının çapına eşit çapta bir duvar tahliye deliğine ve kanala bağlayın. Daha küçük çapta kanal ya da tahliye deliği kullanılması davlumbazın kapasitesini düşürür ve çalışma gürültüsünü artırır.

Buna aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir.

! Amaca uygun en kısa kanalı kullanın.
! Olabildiğince az bükülen bir kanal seçin.
! Kanal çapının aniden değişmesini önleyin.
! Kanal olabildiğince düz bir iç yüzeye sahip olmalıdır.
! Kanal, düzenleyici malzemeden üretilmiş olmalıdır.
! Davlumbazı, diğer ekipmanların (boyler, fırın vs.) yanma gazlarını taşıyan bacalara bağlamayın.
! Hava tahliyesi konusundaki yerel yönetmeliklere uyun. Çekilen hava, söz konusu açıklık bu amaca uygun bir tasarıma sahip değilse duvar açıklığından tahliye edilemeyebilir.
! Davlumbazın oda içinde emme basıncı (0,04 mbar'ı aşmamalıdır) oluşturmasını önlemek için, odada hava emme delikleri oluşturun.
! Bu talimatlara aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir.

Filtre mi kanallama mi?

! Davlumbazınız kanallı ünite olarak tedarik edilmektedir. Üniteyi filtreli ünite olarak kullanmak isterseniz AKSESUAR SETİ takmanız gerekir.

Not: Üniteyle birlikte verilmişse, aktif karbon filtresi takılabilir. Kanallı üniteden filtreli üniteye nasıl geçileceği hakkında talimatlar bu kılavuzda mevcuttur (bkz. "Filtreli Model").

Kanalli model

Davlumbaz havayı arıtır ve çıkış flanşına bağlı bir tahliye kanalı (150 mm çapında) üzerinden dışarıya atar. Tahliye borusunun çapı, çıkış flanşının çapına eşit olmalıdır.

Dikkat! Tahliye kanalı birlikte verilmez ve ayrıca satın alınmalıdır.

Yatay döşendiği takdirde, boru hafif yukarı doğru açıyla (yaklaşık 10°) konumlandırılmalı ve bu sayede havanın dışarıya daha kolay verilmesi sağlanmalıdır. Davlumbazla birlikte karbon filtreleri verilmişse, öncelikle bunlar çıkarılmalıdır.

TR

Filtreli model

Davlumbaz havayı arıtır ve tekrar odanın içine verir. Bu davlumbaz modelinde, yardımcı bir aktif karbon filtresi ünitesinin takılması gereklidir.

Bu modelde ayrıca deflektöre, azaltım adaptörüne ve karbon filtresine/filtrelerine ihtiyaç duyulur. Üst boru, en üst kısımda kendine ait hava çıkış yuvalarına sahip olmalıdır *.

Teknik Veriler

Model	Yükseklik (cm)	Genişlik (cm)	Derinlik (cm)	tahliye borusu çapı (cm)
TBOX-LUCE 60cm	61-82 59,8	50 15/12
TBOX-LUCE 90cm	61-82 89,9	50 15/12

Model kodu	Ampul (V)	Ampul çekisi (W)	Toplam çekis (W)
HLB 9.8 LSHS X/HAHLB 6.8 LT X/HA	Led 2 x 8	256
HLB 9.5S AT(ICE)/HA Halojen 2 x 20		185
HLB 6.7 AT X/HAHLB 9.7 AT X/HA	Halojen 2	x 20	240
HLB 9.8 AADC X/HAHLB 9.8 ASH X/HAHLB 9.8 AA X/HA	Halojen 2	x 20	290

	Güç	Gerilim	Bağlantı	Ebatlar
Halojen 25 W	2 x 25 W	230 V	G9	L40x∅14
Halojen 20 W	2 x 20 W	12 V	G4	L30x∅10

LED *

EN 62471 Standardına göre Risk Grubu 1

Davlumbazlar, şu AT Direktiflerine uygundur:

• “Düşük Voltaj” Direktifi 2006/95/EC (12-12-2006)
• "EMC" Direktifi 2004/108/EC (15-12-2004)

* Sadece bazi modellerde mevcut =

* Sadece bazı modellerde mevcut =

TR

TBOX-LUCE kumandaları

Dokunmatik kumanda camlı modeller (temel)

Davlumbaz kapalıyken düğmeye basılınca, birinci hız ayarlanır. Çalışma sırasında düğmeye basılınca davlumbaz KAPANIR.

T2 Hiz 1

Düğmeye basılınca davlumbaz önceki konumdan 1. hız Geçiş yapar.

T3 Hiz 2

Düğmeye basılınca davlumbaz önceki konumdan 2. hıza geçiş yapar.

T4 Hiz 3

Düğmeye basılınca davlumbaz önceki konumdan 3. hıza geçiş yapar.

T5 Turbo

Düğmeye basılınca davlumbaz önceki konumdan yüksek hıza geçiş yapar. Bu ayar süre sınırlıdır; söz konusu süre dolunca davlumbaz daha önceki ayarlanmış hızına geri döner; herhangi bir düğmeye (T2, T3 veya T4) basılınca, turbo modundan çıktığınız anda bu seçili olan hız ayarlanır.

T6 Zamanlayıcı

T6 düğmesine bir kez basılarak her hıza (V) [V1 – 30 min, V2 – 20 min, V3 – 10 min] bir zamanlayıcı atanabilir, zamanlayıcının süresi dolunca davlumbaz otomatik olarak KAPANIR. Zamanlayıcı sadece manuel hızlara ayarlanabilir (bu durumda turbo moda geçiş yapmaz).

T7 yağ ve koku filtresi sinyali

Yağ (A) ve koku (B) filtreleri belli bir kullanım süresinden sonra temizlenmeli veya değiştirilmelidir (koku filtreleri sadece filtreleme yapan davlumbazlar için temizlenmeli/ değiştirilmelidir).

Temizlik/değişim zamanının geldiği, filtreye atanan renkli LED ışığın yanıp sönmesiyle belirtilir (yağ filtreleri için beyaz, koku filtresi için kırmızı).

Filtreler temizlendikten veya değiştirildikten sonra T7 düğmesine basılınca LED ışık söner.

T8 Işık AÇMA/KAPATMA

Davlumbazın çalışma ışıklarını açar veya kapatır.

Davlumbaz konfigürasyonu

Ürün kapalıyken T5 ve T6 düğmesine 6 saniye boyunca basarak konfigürasyon menüsüne erişebilirsiniz. Bu yapılınca T7 yanar ve iki farklı LED rengiyle kurulumun türünü belirtir: aspiratör kurulumu için beyaz (varsayılan), filtreleme kurulumu için kırmızı gösterilir. T7 düğmesine ardı ardına basıp sırayla değişen LED renklerini takip ederek kurulum türünü değiştirebilirsiniz.

Davlumbazı kapatma

Davlumbaz, T1 düğmesine (AÇMA/KAPATMA) basılarak elle kapatılabilir. Zamanlayıcı ayarlanmışa, belirlenen süre dolunca davlumbaz otomatik olarak kapanır.

Dokunmatik kumanda camlı + ekranlı modeller (orta)

Davlumbaz kapalıyken düğmeye basılınca, birinci hız ayarlanır. Çalışma sırasında düğmeye basılınca davlumbaz KAPANIR.

T2 Hiz -

Düğmeye basılınca davlumbaz önceki hıza geçiş yapar.

T3 Hiz +

Davlumbaz 3. hıza ayarlanmışsa, bu düğmeye basılınca yüksek hız modu devreye girer.

Bu ayar süre sınırlıdır; süre dolunca davlumbaz daha önce ayarlanan hıza geri döner.

T4 Zamanlayıcı “-”

Davlumbazın zamanlayıcıyla kapanmasını istiyorsanız bir süre ayarlayın; zamanlayıcı ayarlanırsa ve daha sonra T2, T3 veya T4 düğmelerine basılarak hız değiştirilirse, zamanlayıcı devre dışı kalır.

Zamanlayıcıyı 5 dakika kısaltmak için T4 düğmesine basın.

T5 Zamanlayıcı “+”

Düğmeye ilk defa basılınca zamanlayıcı 5 dakikaya ayarlanır; aynı düğmeye bundan sonra her basıldığında ise değer 5 dakika uzatılır.

Davlumbazın çalışma ışıklarını açar veya kapatır.

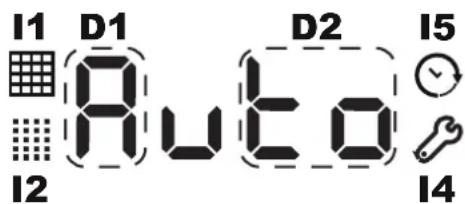

I1 D1 D2 I5 8 Auto I4

D1: DGT Hizi

D2: 2 DGT Saati Grubu

I1: Gres Filtresi Göstergesi

I2: Karbon Filtresi Göstergesi

14: Menü Göstergesi

15: Zamanlayıcı Göstergesi

Yağ ve koku filtresi sinyali

Yağ (A) ve/veya koku (B) filtreleri belli bir kullanım süresinden sonra temizlenmeli veya değiştirilmelidir (koku filtreleri sadece filtreleme yapan davlumbazlar için temizlenmeli/değiştirilmelidir).

I1 gösterge ışığının yanması yağ filtresinin tam doygunluk noktasına ulaştığını, I2 gösterge ışığının yanması ise koku filtresinin tam doygunluk noktasına ulaştığı anlamına gelir (sadece filtreleme modundaki davlumbazlar için).

Sayacı sıfırlamak için, davlumbaz açıklken T5 + T4 düğmelerine 3 saniye süreyle basın.

Davlumbaz türü ayarı

Davlumbaz havalandırma (varsayılan) veya filtreleme moduna ayarlanabilir. Ayarı değiştirmek için şu adımları takip edin:

• davlumbaz KAPALI durumdayken T4 ve T5 düğmelerine uzunca bir süre basarak menüye erişebilirsiniz; davlumbazın çıkardığı sesli sinyal, I4 simgesinin yanması ve ekranda C1-0 ifadesinin görüntülenmesiyle bu durum belirtilir;
• menüde gezinmek için T4 ve T5 düğmelerini kullanın. Çeşitli menü öğelerinde (C1, C2, C3, C4 vs.) gezinmek için T4, seçim yapmak için (0, 1 veya 0, 1, 2) T5 düğmesini kullanın;
• davlumbaz türüni ayarlamak için menüye girin, T4 düğmesiyle C6'yi seçin ve davlumbazı havalandırma moduna getirmek için T5 düğmesiyle değeri 0, filtreleme moduna getirmek içinse aynı düğmeyle değeri 1 yapın. Son olarak T1 düğmesine basın.

Davlumbazı kapatma

Davlumbaz, T1 düğmesine (AÇMA/KAPATMA) basılarak elle kapatılabilir. Davlumbaz manuel modda kalırsa, belli bir “emniyet” süresinin ardından otomatik olarak kapatılır. Zamanlayıcı ayarlanmışsa, belirlenen süre dolunca davlumbaz otomatik olarak kapanır.

Dokunmatik kumanda camlı + ekranlı modeller (yüksek)

Davlumbaz kapalıyken düğmeye basılınca, birinci hız ayarlanır. Çalışma sırasında düğmeye basılınca davlumbaz KAPANIR.

T2 Hiz -

Düğmeye basılınca davlumbaz önceki hıza geçiş yapar.

T3 Hiz +

Düğmeye basılınca davlumbaz sonraki hıza geçiş yapar.

Davlumbaz kapalıysa, bu düğmeye basılınca 1. hız ayarlanır.

T4 Turbo

Düğmeye basılınca davlumbaz önceki durumdan yüksek hız durumuna geçer; ekranda "b" harfi yavaşça yanıp söner. Bu ayar süre sınırlıdır; söz konusu süre dolunca davlumbaz daha önceki ayarlanmış hızına geri döner; herhangi bi düğmeye (T2, T3 veya T4) basılınca, turbo modundan çıktığınız anda bu seçili olan hız ayarlanır.

T5 OTOMATİK

Otomatik modu etkinleştirmek için T5 düğmesine basın; tespit edilen buhar seviyesine göre davlumbaz açılır. Normal çalışma sırasında sensör motor devrini kabul edilen değerler (0, 1, 2, 3 veya Turbo) dâhilinde düzenler. Turbo veya Hız düğmesine basılınca davlumbaz otomatik moddan manuel moda geçiş yapar.

Sensör kullanılmadan önce kalibre edilmelidir; detaylı bilgi için, bkz. “Kalibrasyon İşlemi”.

T6 Zamanlayıcı “-”

Zamanlayıcı kullanılarak bir süre ayarlanabilir ve bu süre dolunca davlumbaz otomatik olarak KAPANIR; zamanlayıcı ayarlanırsa ve daha sonra T2, T3 veya T4 düğmelerine basılarak hız değiştirilirse, zamanlayıcı devre dışı kalır.

Önceden ayarlanan değeri 5 dakika kısaltmak için T6 düğmesine basın.

T7 Zamanlayıcı “+”

Düğmeye ilk defa basılınca zamanlayıcı 5 dakikaya ayarlanır; aynı düğmeye bundan sonra her basıldığında ise değer 5 dakika uzatılır.

T8 Işık AÇMA/KAPATMA

Davlumbazın çalışma ışıklarını açar veya kapatır.

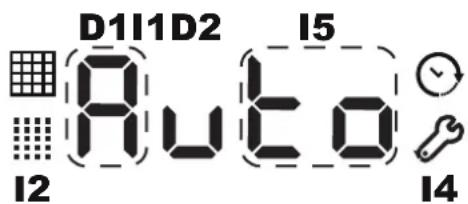

D1I1D2 Auto I5 I2 I4

D1: DGT Hizi

D2: 2 DGT Saati Grubu

I1: Gres Filtresi Göstergesi

12: Karbon Filtresi Göstergesi

I4: Menü Göstergesi

15: Zamanlayıcı Göstergesi

Yağ ve koku filtresi sinyali

Yağ (A) ve koku (B) filtreleri belli bir kullanım süresinden sonra temizlenmeli veya değiştirilmelidir (koku filtreleri sadece filtreleme yapan davlumbazlar için temizlenmeli/değiştirilmelidir). I1 gösterge ışığının yanması yağ filtresinin tam doygunluk noktasına ulaştığını, I2 gösterge ışığının yanması ise koku/karbon filtresinin tam doygunluk noktasına ulaştığı anlamına gelir (sadece filtreleme modundaki davlumbazlar için). Sayacı sıfırlamak için, davlumbaz açıkken T5 + T6 düğmelerine 3 saniye süreyle basın.

Otomatik sensör kalibrasyonu işlemi

- Kalibrasyon: kalibrasyon işleminin etkin olabilmesi için mutlaka temiz bir ortamda yapılması gerekir; bu nedenle, kalibrasyon sırasında ocak ızgarası kapatılmalıdır.

Kalibrasyon sırasında OTOMATİK düğmesi yanar ve ekranda AUTO (Otomatik) yazısı yanıp söner.

Sensör kalibrasyonu otomatik veya manuel olarak yapılabilir ("isteğe göre"). Her iki seçimde de kalibrasyon süreleri şu şekildedir:

• gazlı ocaklar için yaklaşık 1 dakika;
  • endüksiyonlu ve elektrikli ocaklar için yaklaşık 13 dakika.

TR

• Otomatik kalibrasyon: davlumbaza güç verilince veya konfigürasyon menüsünden ilgili işletim modu seçilince başlatılır.
• Manuel kalibrasyon: (isteğe bağlı) konfigürasyon menüsünden ayarlanabilir. Önerilen kalibrasyon modu manuel kalibrasyondur ve sensörün arızalanması halinde hemen yapılabilir (örneğin yemek pişirme sırasında elektrik kesilirse veya kullanımdan sonra uzun süre geçince).

Manuel kalibrasyon için aşağıdaki adımları uygulayın:

• davlumbaz KAPALI durumda veya bekleme modundayken T6 ve T7 düğmelerine uzunca bir süre basarak menüye erişebilirsiniz; davlumbazın çıkardığı sesli sinyal, I4 simgesinin yanması ve ekranda C1-0 ifadesinin görüntülenmesiyle bu durum belirtilir;
• menüde gezinmek için T6 ve T7 düğmelerini kullanın. Çeşitli menü öğelerinde (C1, C2, C3, C4 vs.) gezinmek için T6, seçim yapmak için (0, 1 veya 0, 1, 2) T7 düğmesini kullanın;
• manuel kalibrasyonu gerçekleştirmek için menüye girin ve T6 düğmesiyle C4 öğesini seçin ve T7 düğmesiyle 1 değerini ayarlayın. Ardından T1 düğmesine basın ve kalibrasyon için önerilen süre boyunca bekleyin.

Ocak ızgarası türünün seçilmesi: davlumbazın altındaki ocak ızgarasının türü (elektrikli, endüksiyonlu veya gazlı) kurulumdan sonra seçilir. Bu tür seçildikten hemen sonra eksiksiz bir otomatik kalibrasyon işlemi gerçekleştirilir.

Önemli: otomatik olarak devreye gireceğinden, ocak izgarası türüni seçtikten sonra “isteğe bağlı” kalibrasyonu seçmeyin.

Ocak izgarasını seçmek için şu adımları takip edin:

• davlumbaz KAPALI durumda veya bekleme modundayken T6 ve T7 düğmelerine uzunca bir süre basarak menüye erişebilirsiniz; davlumbazın çıkardığı sesli sinyal, I4 simgesinin yanması ve ekranda C1-0 ifadesinin görüntülenmesiyle bu durum belirtilir;
• menüde gezinmek için T6 ve T7 düğmelerini kullanın. Çeşitli menü öğelerinde (C1, C2, C3, C4 vs.) gezinmek için T6, seçim yapmak için (0, 1 veya 0, 1, 2) T7 düğmesini kullanın;
• ocak izgarasını seçmek için menüye girin, T6 düğmesiyle C3 öğesini seçin. T7 düğmesini kullanarak, gazlı ocağınız varsa 0, elektrikli ocağınız varsa 1, endüksiyonlu ocağınız varsa 2 değerini ayarlayın. Menü modundan çıkmak için T1 düğmesine basın ve sensör kalibrasyonu için gereken süre boyunca bekleyin.

Davlumbaz türü ayarı

Davlumbaz, havalandırma (varsayılan) veya filtreleme moduna ayarlanabilir. Çalışma modunu değiştirmek için şu adımları takip edin:

• davlumbaz KAPALI durumda veya bekleme modundayken T4 ve T5 düğmelerine uzunca bir süre basarak menüye erişebilirsiniz; davlumbazın çıkardığı sesli sinyal, I4 simgesinin yanması ve ekranda C1-0 ifadesinin görüntülenmesiyle bu durum belirtilir;
• menüde gezinmek için T4 ve T5 düğmelerini kullanın. Çeşitli menü öğelerinde (C1, C2, C3, C4 vs.) gezinmek için T4, seçim yapmak için (0, 1 veya 0, 1, 2) T5 düğmesini kullanın;

- davlumbaz türünü ayarlamak için menüye girin, T4 düğmesiyle C6'yi seçin ve davlumbazı havalandırma moduna getirmek için T5 düğmesiyle değeri 0, filtreleme moduna getirmek içinde aynı düğmeyle değeri 1 yapın. Ardından T1 düğmesine basın.

Davlumbazı kapatma

Davlumbaz, T1 düğmesine (AÇMA/KAPATMA) basılarak elle kapatılabilir. Davlumbaz manuel modda kalırsa, belli bir “emniyet” süresinin ardından otomatik olarak kapatılır.

Zamanlayıcı ayarlanmışa, belirlenen süre dolunca davlumbaz otomatik olarak kapanır.

Sensörün davlumbaz motorunu durdurmasından 10 dakika sonra Otomatik mod devreye girer.

Konfigürasyon tablosu

Yönetmelik kodu	Anlamı Açıklaması
C1	Yağ filtresi zamanlayıcısı	Yağ filtresi zamanlayıcısını sıfırlar
C2	Koku filtresi zamanlayıcısı	Koku filtresi zamanlayıcısını sıfırlar
C3	Ocak ızgarası türü	OTOMATİK sensör için ocak ızgarası türüni değiştirir. Gazlı, elektrikli veya endüksiyonlu ocak türü seçilebilir.
C4	Sensör kalibrasyonu	Sensörü kalibre eder. Öğe 1 seçilirse, davlumbazın ilk açılmasında sensör kalibrasyonu yapılır.
C5 Ses seviyeleri		Sessiz moddayken hiçbir FB ses verilmez (cihazınAÇILMASI sırasında bile)
C5	Davlumbaz türü	Havalandırma/filtreleme (varsayılan: Havalandırma)
C6	Fabrika ayarlarına sıfırla	DGT menü değerlerini varsayılan değerlere sıfırlar (kurulum ayarları dâhil)

Genel notlar

Ekran düğmeleri kilitlenirse, Teknik Destek Servisi'ne başvurmadan önce davlumbazın fişini çekip yeniden takın.

Bakım ve Temizlik

Dikkat! Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fişini prizden çekin veya ana devre kesici bağlantısını kesin.

İlk temizleme

• Koruyucu filmi çıkarın
• Nemli sünger ve az miktarda doğal sabunla temizleyin
• Nemli bir bezle durulayın
• Yumuşak bir bezle kurulayın; davlumbaz paslanmaz çelikten imal edilmişse, metal parçaları da temizleyin

Düzenli temizleme

Davlumbazın içi ve dışı düzenli olarak (en az yağ filtresine uyguladığınız bakım sıklığı kadar) temizlenmelidir. Nemli bir bez ve ılık suyla seyreltilmiş nötr sıvı deterjan kullanın. Aşındırıcı ürünler kullanmayın.

Uyarı: Davlumbaz temizleme/parça değiştirme talimatlarına uymamanız yangına neden olabilir. Talimatlara harfiyen uyun. Hatalı bakım yapılması veya yukarıdaki talimatlara uyulmaması nedeniyle motorun hasar görmesinden ya da yangın çıkmasından üretici sorumlu tutulamaz.

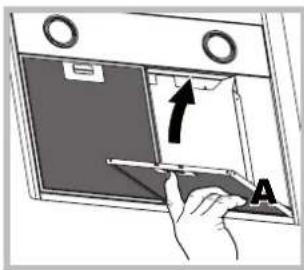

Yağ filtresine bakım uygulanması (A)

Yağ filtresi, yemek pişirme sırasında ortaya çıkan yağ parçacıklarını tutar; aşındırıcı olmayan bir deterjan kullanılarak elle veya düşük sıcaklıkta kısa bir bulaşık makinesi programında ayda en az bir kez yıkanmalıdır.

Yağ filtresini çıkarmak için yaylı kolu çekin. Bulaşık

makinesinde yıkandığı takdirde metal filtrenin rengi değişebilir, ancak bu durum filtre performansını etkilemez.

Yağ filtresinin bakımı (çift filtre) (çift filtreyle yağ emme) \*

Yağ filtresi, pişirme sırasında oluşan yağ parçacıklarını emer. Bu filtre, tamamen çelikten mamul bir filtre ile muhtelif metal filtre izgaralarını başarıyla bir araya getirdiğinden standart filtrelere göre daha yüksek bir performans sergiler. Ayda en az bir defa aşındırıcı olmayan deterjanlar kullanılarak düşük sıcaklıkta ve kısa yıkama çevrimlerinde bulaşık makinesinde veya elde yıkanmalıdır.

Yağ filtresini sökmek için yaylı mandalı çekin.

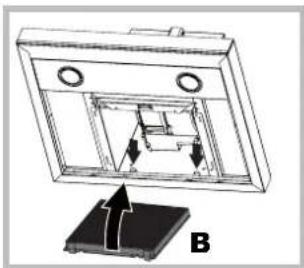

Karbon filtresine bakım uygulanması (B)

Karbon filtresi, yemek pişirme sırasında çıkan istenmeyen kokuları tutar. Filtre, yağ filtresinin kullanılma sıklığına ve yemek pişirme alışkanlığına bağlı olarak belli bir süre sonra dolar (doyuma ulaşır). Filtre kartuşu en az yirmi ayda bir yenisiyle değiştirilmelidir.

Bu filtre YIKANAMAZ ve TEKRAR KULLANILAMAZ

Sökme: Bunu davlumbaza sabitleyen öndeki iki kola bastırarak aktif karbon filtresini kaldırınız.

Takma: Aktif karbon filtresini davlumbazın küçük metal dilleri üzerine önce arkadan, daha sonra iki kola bastırarak önden takınız.

Yüksek performanslı koku filtresinin bakımı. (koku çeken silindirik filtre + estetik filtre kutusu) \*

Aktif karbon filtresi, yemek pişirme sırasında çıkan kötü kokuları emer. Mükemmel bir havalandırma performansı elde edilmesi için filtre standart filtrelerden daha büyüktür ve davlumbazın üst kısmına kendi özel kutusu içinde takılır. Ocağın türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak, belli bir kullanım süresinin ardından karbon filtresi doyum noktasına ulaşır. Filtre kartuşu en az beş yılda bir değiştirilmelidir. Bu filtre YIKANAMAZ ve TEKRAR KULLANILAMAZ.

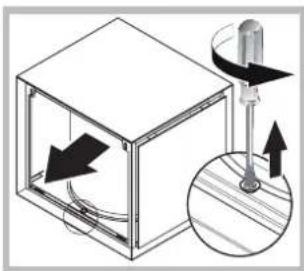

Sökme: Filtreyi tutan kutunun ön panelini üst kısımdan sökün, kutudan tamamen çıkarın ve silindirik filtreye erişin.

Filtreyi sabitleyen vidayı uygun bir aletle sökün ve filtreyi iki elinizle çekip çıkarın. Bu işlemi yaparken eldiven ve merdiven kullanılması önerilir.

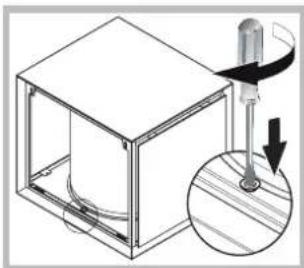

Takma: Filtreyi, montaj yönüne dikkat ederek (filtrenin delikli tarafı davlumbaza doğru bakmalıdır) kutusunun içine yerleştirin.

Birlikte verilen vidayı kullanarak filtreyi sabitleyin.

* Sadece bazı modellerde mevcut

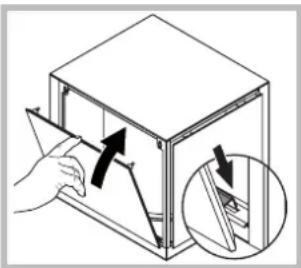

İlk olarak kutunun ön panelini tabandaki sekmelere (tırnaklara) geçirin ve kılavuzlar yerine tam oturana kadar panelin üst kısmına doğru itin.

Bu işlemi yaparken eldiven ve merdiven kullanılması önerilir.

Ampullerin değiştirilmesi

Ünitenin fişini çekin ve yağ filtresini çıkarın.

Dikkat! Dokunmadan önce ampullerin soğuk olduğundan emin olun.

1. Düz uçlu küçük bir tornavida vb. ile bastırıp dışarı iterek koruyucuyu sökün.
2. Arızalı ampulü değiştirin. Sadece aynı tipte ampuller kullanım (detaylı bilgi için, aşağıdaki kılavuzda verilen teknik verilere bakın).
3. Koruyucuyu tekrar takın (içeri doğru bastırın).

Lambaların değiştirilmesi LED \*

Davlumbaz, LED teknolojili bir aydınlatma sistemiyle donatılmıştır. LED lambalar konvansiyonel lambalara göre daha uzun hizmet ömrü, daha iyi aydınlatma ve daha az elektrik sarfiyatı sunar. Bunların değiştirilmesi için lütfen Teknik Destek Servisine başvurun.

Elektrik kablosu

Elektrik kablosu hasar görmüşse, olası risklerin önlenmesi için sadece üretici veya yetkili teknik servis tarafından değiştirilmelidir.

ISKARTAYA ÇIKARMA

Bu cihaz, 2012/19/EC Atık Elektrikli ve Elektronik Ekipman (WEEE) direktifine uygun olarak işaretlenmiştır. Uniteyi doğru bir şekilde iskartaya çıkaran bir kullanıcı, çevrenin ve halka sağlığının korunmasına katkıda bulunmuş olacaktır.

AEEE Yönetmeliğine uygundur

Ürün veya ürünle verilen dokümanlar üzerinde bulunan

■ sembolü, ürünün sıradan bir evsel atık olarak değerlendirilmemesi, elektrikli ve elektronik ekipmanlar için atık toplama hizmeti sunan bir tesise teslim edilmesi gerektiğini ifade etmektedir. Ürünü, atık imhası konusundaki yerel yönetmeliklere uygun bir şekilde elden çıkarın. Bu ürünün elleçlenmesi, geri kazanılması veya geri dönüştürülmesi hakkında detaylı bilgi almak için, yerel makamlara, evsel atık imha hizmeti sunan tesislere veya ürünü aldığını yetkili satıcıya danışın.

Sadece bazı modellerde mevcut

Sorun Giderme

Kullanım sırasında herhangi bir sorun yaşamanız halinde, Teknik Servis'e başvurmadan önce aşağıdaki basit kontrolleri yapın:

Davlumbaz hiç çalışmıyorsa:

Şunları kontrol edin:

- üniteye güç verildiğini.

- bir hızı seçimi yapıldığını.

Davlumbaz verimli çalışmıyorsa:

Şunları kontrol edin:

• seçili motor hızının ortaya çıkan duman ve buhar miktarını işleyebilecek kapasitede olduğunu.
• mutfağın, ünitenin hava çekebileceği şekilde yeterince havalandırıldığı.
• karbon filtresinin sağlam olduğunu (filtreli modelde).

Davlumbaz normal çalışma sırasında kapanıyorsa (duruyorsa):

Şunları kontrol edin:

• üniteye güç verildiğini.
• devre kesicinin tetiklenmediğini.

Arızalı çalışma halinde, Teknik Servis'e başvurmadan önce makinenin fişini çekin ve 5 saniye bekledikten sonra tekrar takın. Arıza devam ederse Teknik Servis'e başvurun.

TR

TR
