Producttype	Afzuigkap / filterkap
Merk	HOTPOINT-ARISTON
Model	HHBS 7.7F LT X
Afmetingen (H x B x D)	62-114 x 89,8 x 45,5 cm
Aansluitdiameter afvoer	150 mm
Voeding	220-240 V / 50-60 Hz
Aantal snelheden	4 (Stil, Gemiddeld, Hoog, Intensief)
Verlichting	Geïntegreerde LED
Vetfilters	Metaal, vaatwasbestendig (1 keer/maand)
Koolstoffilter	Actief, vervanging elke 4 maanden
Filterverzadigingsindicator	Ja, voor vetfilter en koolstoffilter
Automatische uitschakeling met timer	Ja (20 min stil, 15 min gemiddeld, 10 min hoog)
Temperatuursensor	Ja, automatische activering bij oververhitting
Minimale veiligheidsafstand (elektrisch koken)	50 cm
Minimale veiligheidsafstand (gas/mengbrander)	65 cm
Type bediening	Aanraakbediening (6 toetsen)
Conformiteitsverklaring	EU 2012/19/EG (AEEA)

Veelgestelde vragen - HHBS 7.7F LT X HOTPOINT-ARISTON

Hoe installeer ik de afzuigkap in filtermodus?

Om de kap in filtermodus te gebruiken, moet u de accessoirekit (koolstoffilter) installeren, die niet is meegeleverd. Verwijder het bestaande koolstoffilter indien aanwezig, bevestig vervolgens het nieuwe filter door het eerst aan de metalen lip te haken en vervolgens de knoppen 90° te draaien.

Hoe reinig ik de vetfilters?

De metalen vetfilters moeten minstens één keer per maand worden gereinigd. U kunt ze met de hand wassen met een niet-agressief reinigingsmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Om ze te demonteren, trekt u aan de veerhendel.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 4 maanden worden vervangen (of wanneer de verzadigingsindicator knippert). Het kan niet worden gereinigd of geregenereerd. Om het te vervangen, draait u de knoppen 90° om te ontgrendelen.

Wat te doen als de kap niet werkt?

Controleer eerst of er geen stroomstoring is en of er een snelheid is geselecteerd. Als de kap tijdens gebruik uitvalt, haal de stekker er 5 seconden uit en steek hem er weer in. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe activeer of deactiveer ik de verzadigingsindicator van het koolstoffilter?

Houd met de kap uitgeschakeld de toetsen T2 en T3 tegelijkertijd ingedrukt. Eerst knippert T3, daarna T2 voor activering. Om te deactiveren, herhaalt u de handeling totdat alleen T3 knippert.

Wat is de minimale afstand tussen de kap en de kookplaat?

Voor een elektrische kookplaat: minimaal 50 cm. Voor een gas- of mengkookplaat: minimaal 65 cm. Als de fabrikant van de kookplaat een grotere afstand aangeeft, houd u dan aan die afstand.

Hoe vervang ik de LED-verlichting?

De kap is uitgerust met LED's met een lange levensduur. Als een LED defect raakt, neem dan contact op met de technische ondersteuning voor vervanging. Probeer het niet zelf te doen.

Wat betekent het knipperen van de toetsen T2+T3+T4?

Dit geeft aan dat de temperatuursensor overmatige hitte heeft gedetecteerd en automatisch de gemiddelde snelheid heeft geactiveerd. De kap keert terug naar uit als de temperatuur aanzienlijk daalt.

Kan ik de kap zonder koolstoffilter gebruiken in afzuigmodus?

Ja, in afzuigmodus (externe afvoer) moet het koolstoffilter worden verwijderd. Het is alleen nodig in filtermodus (luchtrecirculatie).

Hoe onderhoud ik de kap om de milieubelasting te verminderen?

Zet de kap op de minimale snelheid tijdens het koken en laat hem nog enkele minuten aan. Gebruik de hoge snelheden alleen bij sterke rook. Vervang het koolstoffilter regelmatig en reinig het vetfilter vaak.

GEBRUIKSAANWIJZING HHBS 7.7F LT X HOTPOINT-ARISTON

NL Gebruiksaanwijzingen

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draagijdens installment en onderhoud alsijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, Personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren Personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen nicht aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gebruikt voor apparaten die op gas of een andere brandstof werkken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.
• De afzuigkap要去 regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去 de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.
  Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.
  LET OP: het is möglich dat toegankelijke onderdelen van de afzuigkap heet wordenijdens het afvoeren van kookdampen.
• Sluit het apparaat Niet op het Lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen luckt mag nicht worden afgevoerd waar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
  Zorg dat de lamp op de juiste manier is geplaatst oùdat anders de kans ontstaat op elektrische schokken, zelfs als de kap nicht worden gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOT andere zaken op de afzuiqkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentgids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wonneer Niet de in deze instructies vermelde schroeven worden gebrukt of als het apparaat Niet volgens deze instructies wordt bevestigd, können elektrische risico's ontstaan.

• Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Houd kinderenjonger dan 3aar uit de buurt van het apparaat. Zonder het voortdurende toezicht van een volwassene moeten kinderenjonger dan 8aar uit de buurt van het apparaat gehonden worden.

OPGELET: het apparaat is Niet bedoel om in werkig te worden gesteld door middel van een extern apparaat of een afzonderlijk afstandsbedieningssystem.

Dit apparaat is Niet bedoeld voor een professioneel gebruik. Gebruik het apparaat Niet in de open lucht.
On het risico op persoonlijk letsel te voorkomen, moet het apparaat verplaatst en geinstalleerd worden door twee ofeer personen.
De installatione, waaronder ook de eventuale aansluiting op de watervoorziening (indien voorzien) en de elektrische aansluitingen, evenals de reparatie-ingrepen要去en worden uitgevoerd door gekwalificeerd personeel.

Na het voltooien van de installmentie moet het verpakkingsmateriaal (plastic, polystyreen, enz.) buiten het bereik van kinderen bewaard worden om verstikkingsgevaar te voorkomen.

Gebruik het apparaat Niet wanner u nat bent of op blote voeten.

Gebruik voor de reiniging nooit stoornreinigers - gevaar voor elektrische schokken.

Het verpakkingsmaterialiaal is 100% recycleerbaar en is gemarkeerd met het betreffende symbol

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentie blijven城县 hetzelfde.

Houd u alttijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoen en andere werkomgeveingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgeveingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zodat u er.altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
  Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatione, bediening, onderhoud en veiligheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

De minimale afstand zusammen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65 cm, in geval van een gas- of gemengd formuis.

Als in de installmente-instructions van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gebruikt.

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker hebft, moet deze in een stopcontact dat aan de{niewste regelgeving voldoet en ook na de installatione bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installationie neteerereikbaar is, moet gebruik worden gemaatk van een tweepolige aan/uitschakelaar, zatat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie I) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer erst of het netsnoer correct is gemonteerd voordat de afzigkap op het lichtnet worden aangesloten om de juiste werking te controeren.

Als de kabel Niet is voorzien van een stekker, sluit u de kabels aan overeenkomstig de volgende tabel:

Spanning en frequente net

Verwijs maar de waarde aangegeven op het typeplaatje dat is aangebracht in de afzuigkap.

Aansluiting draden

N:blauw

L:bruin

Vervanging van de voeding

De afzuigkap worden geleverd met een special netsnoer. Als dit snoer beschadigd is,要去 een新产品 aanvragen bij de technische Dienst.

LUCHTAFVOER

(afzuiigend apparaat)

Sluit de afzigkap aan op een buis met bezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuale doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enome toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich philleboogkoppelingen (maximale hoek hiervan: 90^ ).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Het bedrijf wijstijd eandere aansprakelijkheid af indien deze voorschriften nicht in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

! Uw afzuigkap is ingesteld om als afzuiigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd worden, kan, in enkele gevallen, het extra actieve koolstofffilter reeds op de kap gemonteerd zich.

De inlichtingen om de kap van afzuiigend apparaat in filterend apparaat om te zetten zich in deze handleiding te vinden.

Uitvoering als afzuiigend apparatus

Hier bij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzugkap.

LET OPI!

De afvoerbuis wordt Niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet bezelfde doorsnede hebben als de aansluitring.

LET OP!

Als de afzigkap is geleverd met een actief kooffilter, moet dit worden verwijderd.

Filtrende versie

De verwijderde lucht worden ontvet en ontgeurd en cervolgens wee teruggeleid waar de betreffende ruimte.

Om de afzigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zich geinstalleerd.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het formuis.

T1

T2

T3

T4

T5

T6

Om de functies van de kap te selecteren is het voldoende de bedieningen aan te raken:

T1. Zuigmotor ON/OFF

T2. Knop voor de middelste snelheid (zuigkracht)

T3. Knop voor de maximum en de intensieve snelheid (zuigkracht)

Druk eenmaal om de maximum snelheid (zuigkracht) te selecteren (LED T3 aan);

Druk opnieuw om de intensieve snelheid (zuigkracht) te selecteren (LED T3 knipperend).

Opmerking: De intensieve snelheid (zuigkracht) heeft een gemiddelde duur van ongeveer 5 minutes, daarna gaat de kap automatisch over op de maximum snelheid (zuigkracht).

T4. Knop voor de automatische uitschakeling (Timer) en koolstofffilter verzadigingsindicatie:

Automatische uitschakeling:

Druk op deze knop om de automatische uitschakeling van de actieve snelheid (zuijkbracht) in te stellen:

Geluidloze snelheid (zuigkracht): 20 minutes

Middelste snelheid (zuigkracht): 15 minuten

Maximum snelheid (zuigkracht): 10 minuten

Koolstoffilter verzadigingsindicatie

Als deze knop knippert, voer de onderhoudshandelingen van het koolstofffilter uit, indien aanwezig; druk daarna langdurig op de knop T1 om het knipperen te stoppen.

T5. Knop voor de selectie van de "geluidloze" snelheid (zuigkracht) en voor de vetfilter verzadigingsindicatie

Opmerking: Als deze knop knippert voer de onderhoudshandelingen van het vetfilter uit. Druk daama langdurig op de knop T1 om het knipperen te stoppen.

T6. Lichtknop ON/OFF

T2+T3+T4 knipperend aan: automatische werking in geval van hoge temperatuur (zie betreffende paragraaf)

Inschakeling koolstofffilter verzadigingsindicatie

De verzadigingsindicatie is gewoonlijkuitgeschakeld. Om deze in te schakelen handel op de volgende wijze:

Met uitgeschakelde kap druk tegelijkkertijd op T2 en T3 en houd ze ingedrukt: eerst gaat T3 knipperen en daama ook T2 wat aangeft dat de verzadigingsindicatie is ingeschakeld.

Uitschakeling LED koolstofffilter verzadigingsindicatie: herhaal de bovengenoemde handelingen, eerst gaan T3 en T2 knipperend daarna alleen T3 wat aangeeft dat de verzadigingsindicatie is uitgeschakeld.

Automatische werking in geval van hoge temperatuur

De kap is voorzien van een temperatuursensor. Als de temperatuur te hoog worden, zorgt de sensor voor de automatische inschakeling van de middelste slelheid (zuigkracht). De kap gaat wee uit zodra de door de sensor waargenomen temperatuur aanzienlijk is gedaald.

ONDERHOUD

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuirmiddelen. GEBRUK GEEN ALCOHOL!

Onderhoud van de vetfilters

Vangt vetdeeltjes op uit de kookdampen.

Moetënkeerpmaandwordengereinigd(ofalsdeaanwijzer verzadigdefilters-indienaanwezigophetmodinUwbezit -dezeoodzaaakangeeft)metneutralereinigungsmiddelen,met de handof in devaatwasmachine oplage temperatureen en meteen kortprogramma.Doorhemindevaatwasmachte wassenkan het metalenvetfilterontkleuren，maar ditisnietvaninvloedopde eigenschappen，diebeslistnietveranderen.

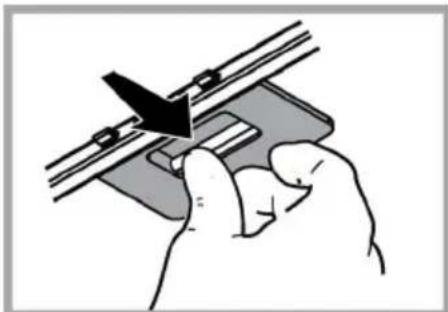

Trek aan de verende hendel om het vetfilter te verwijderen.

Onderhoud van het koolstofffilter

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstofffilter vindtplaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmeed de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) verrangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

Montage

Haak eerst het kooffilter aan de achterkant van de metalen lip van de afzuiigkap, en zet het daarna vast met de twee knoppen aan de voorkant.

Demontage

Verwijder het kooffilter door de bevestigingsknoppen op de afzuigkap een kwartslag te draaien.

Vervanging lampjes

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een

levensduur tot 10 keer zo lang als gewone lampen en een

energiebesparing tot 90% .

Neem voor verranging contact op met de technische Dienst.

VERWIJDERING

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal haishoudelijk afval mag worden behandeld.Het product dient te worden afgeveven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwering moet worden uitgevoerd volgensplaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabricieerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wonneer u gaat koken en LAST hem na afloop nog een paar minutes doorlopen. Kies alleen een hogere snelheid bij groe hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo efectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief möglich gegen te gaan. Gebruik buizen van de maximale doomsnede Zoals vermeld in deze gids, voor optimale efficiente en minimale geluidsproductie.

STORINGEN

Bij een storing van de afzuigkap, voer de volgende controlesuit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap Niet functioneert:
  Controller of: Controller dat:
• er geen stroomonderbreking is.
• er een snugheid is geseleerd.
  Bij een laag rendement van de afzuiigkap:

• de ingestelde snelheid volstaat voor de afgegeven hoeveelheid rook en dampen.
• de keuken is voldoende geventileerd voor een correcte luchttoevoer.
• de koolstofffilter nicht is verzadigd (i.g.v. recirculatie).
• het uittvallen van de afzuigkapijdens de normale werkking heeftplaatsgevonden.

Controller of: Controller dat:
- er geen stroomonderbreking is.
- de omnipolaire schakelaar Niet is opgetreden.

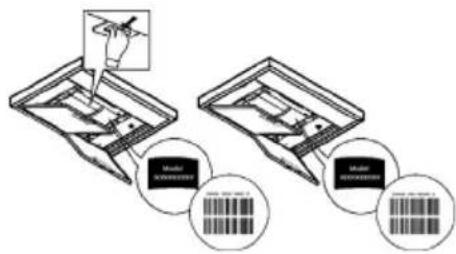

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daama weein invoeren. In het geval dat de storing blijft voorbestaan, wendl U zich tot de assistentie service.

TECHNISCHE GEGEVENS

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsugningsrør (cm)
62-11471-114	89,8 45,5 15	12,5 - 12
62-11471-114	69,8 45,5 15	12,5 - 12
62-11471-114	59,8 45,5 15	12,5 - 12

Niet meegeleverde onderdelen

U kurz de Veiligheidsinstructies, de Handleiding, de Productfiche en de Energiegegevens downloads:

Op once website docs hotpoint.eu
- Gebruik makend van de QR-code
- Anders, contacteerijke Klantenservice (Het telefoonnummer staat in het garantieboekje). Wonneer u contact neemt met de Klantenservice, geleieve de codes te vermelden die op het identificatieplaatje van het apparaat staan.
