Merk	HOTPOINT-ARISTON
Model	HLQB 9.8 LSHSI XHA
Producttype	Afzuigkap / extractor (afvoer- of recirculatieversie)
Hoogte (verstelbaar)	61 - 82 cm
Breedte	89,9 cm
Diepte	50 cm
Luchtafvoerdiameter	150 mm (reduceerbaar tot 120 mm)
Totaal opgenomen vermogen	256 W
Verlichting	LED 2 x 3 W
Spanning	230 V ~ 50 Hz
Bediening	Glazen touchpaneel (Touch control)
Snelheden	3 snelheden + booster (intensief)
Timer	Ja, instelbaar per snelheid
Vetfilter	Metaal filter, wasbaar (minstens 1 keer/maand)
Koolstoffilter (optioneel)	Voor recirculatieversie, vervanging elke 20 maanden
Filterverzadigingsindicator	Ja (lampje)
Minimale afstand gasfornuis	65 cm
Minimale afstand elektrisch fornuis	55 cm
Installatie	Muur of plafond, externe afvoer of recirculatieversie

Veelgestelde vragen - HLQB 9.8 LSHSI XHA HOTPOINT-ARISTON

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 65 cm bij gasfornuizen en 55 cm bij elektrische fornuizen. Controleer ook de aanbevelingen van de fabrikant van de kookplaat.

Hoe reinig ik het vetfilter?

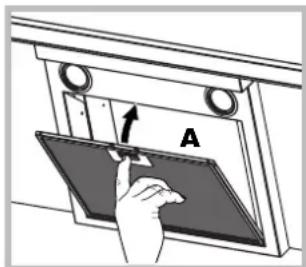

Het metalen vetfilter wordt minstens één keer per maand gereinigd. U kunt het met de hand wassen met een mild schoonmaakmiddel of in de vaatwasser op een lage temperatuur en een kort programma. Trek aan de veergreep om het te demonteren.

Wanneer moet het koolstoffilter worden vervangen?

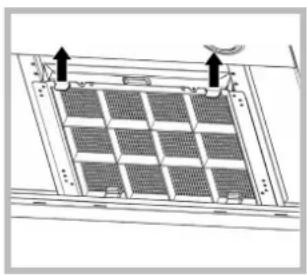

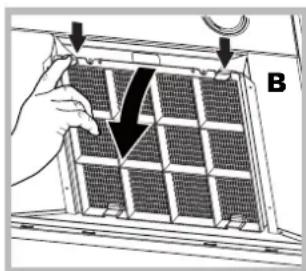

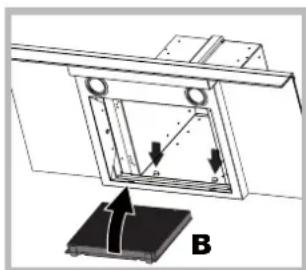

Het koolstoffilter (voor recirculatieversie) moet ongeveer elke 20 maanden worden vervangen. Het kan niet worden gewassen of geregenereerd. Om het te demonteren, drukt u op de twee hendels aan de voorkant.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer eerst of er geen stroomstoring is en of er een snelheid is geselecteerd. Als het probleem aanhoudt, haal dan de stekker van de afzuigkap gedurende 5 seconden uit het stopcontact en steek deze er weer in. Als de storing aanhoudt, neem dan contact op met de klantenservice.

Hoe gebruik ik de timer?

Bij de basismodellen drukt u op de toets T6 om een vooringestelde duur aan elke snelheid te koppelen (30 min bij V1, 20 min bij V2, 10 min bij V3). De afzuigkap schakelt automatisch uit aan het einde van de ingestelde tijd. De timer werkt niet met de boosterfunctie.

Hoe activeer ik de boosterfunctie?

Druk op de toets T5 (of T4 afhankelijk van het model) om over te schakelen naar de intensieve snelheid. De duur is beperkt, daarna keert de afzuigkap terug naar de vorige snelheid. U kunt ook op een snelheidstoets drukken om de booster te verlaten.

Hoe reset ik de filterverzadigingsindicator?

Na het reinigen of vervangen van het filter, drukt u gedurende 3 seconden op de toets T7 (of T5+T4 afhankelijk van het model) om het lampje uit te schakelen. Raadpleeg de gebruiksaanwijzing voor de exacte procedure voor uw bedieningspaneel.

Hoe installeer ik de afzuigkap in recirculatieversie?

U moet een actief koolstoffilterkit (niet meegeleverd) installeren en de afzuigkap instellen op recirculatiemodus via het menu: druk lang op T5+T6 (of T4+T5) om het menu te openen, selecteer C6 en kies waarde 1. Volg de instructies in de gebruiksaanwijzing.

Welk type lamp moet ik gebruiken voor vervanging?

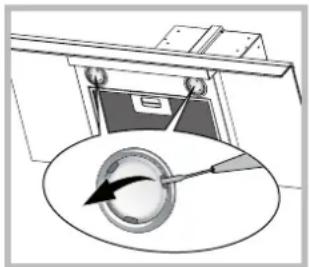

Dit model gebruikt LED-lampen van elk 3 W (2 x 3 W). Neem voor vervanging contact op met de technische ondersteuning, omdat de LED's geïntegreerd zijn. Vervang ze niet door andere soorten lampen.

Hoe kalibreer ik de automatische sensor (bij sommige modellen)?

De automatische kalibratie start na het inschakelen of na het kiezen van het kookplaattype in het menu. Voor een handmatige kalibratie, ga naar het menu (T6+T7), selecteer C4 en stel in op 1. De sensor kalibreert in 1 min (gas) of 13 min (inductie/elektrisch).

GEBRUIKSAANWIJZING HLQB 9.8 LSHSI XHA HOTPOINT-ARISTON

Gebruiksaanwijzing,2

Attentie,16

Service,22

Installatie,52

TBOX-GLASS bediening,53

Onderhoud en verzorging,56

Storingen en oplossingen,57

Polski

Instrukcja obslugi

OKAP

Spis tresci

! Het is belangrijk dat u deze handleiding bewaart zodate u hem te allen tijde=kunt raadplegen. Wanner u het apparaat verkoopt, weggeeft of wanner u verhuist, moet u Niet vergeten de handleiding bij het apparaat te doeon.

! Lees de aanwijzingen aandachtig: er staat belangrijke informatatie in betreffende installmentie, gebruik en verilgheid.

! Voer geen elektrische of mechanische wijzigingen op het apparaat UIT, of op de afvoerleidingen.

Algemene veiligheid

• De minimum afstand:tussen de roovers van het kookvlak en de onderzijde van de afzuigkap mag Niet minder zichn dan:

65 cm als de kap boven een gaskookplaat is geinstalleerd

55 cm als de kap boven een elektrische kookplaat is geinstalleerd.

Als de installment-instructies van het gasfornuis aangeven dat u een grotere afstand moet bewaren, houdt u zich dan daaraan.

• De kap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste wanden of plafonds. Het isECHTER noodzakelijk een gekwalificeerde technicus teraatplegen om te controeren of de wand of het plafond van geschikt materiaal zich gemaaakt. Deze要去en sterk genoeg zich om het gewicht van de afzuigkap te dragen.
• Belangrijk! Sluit het apparaat Niet aan op het elektriciteitsnet totdat de installmentie volledig is uitgevoerd.
  Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.
• Gebruik werkhand Schoenen voor elke installmentie- of onderhoudshandeling.
• Het apparaat is nicht geschikt voor gebruik door kinderen of Personen met een beperkt sensorisch, fysiek of mental vermogen of Personen met weinig ervaring of onvoldoende kennis, tenzij zich onder toezicht staan van, of onderricht worden over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun verilgheid.
• Er moet.altijd iemand controlleren dat kinderen nicht met het apparaat spelen.
• Gebruik het apparaat nooit als het vetfilter Niet goed is gemonteerd!
• De afzuigkap mag NOOIT als steunvlak worden gezruikt, tenzij dat uitdrukkelijk worden aangegeven.

• Het vertrek moet over voldoende ventilatie beschikken als de afzuigkap tegelijk met andere apparaten worden gebrukt die gas of andere brandstoffen verbranden.

• De afgezogen lucht mag nicht worden gekanaliseerd in een afvoerleiding die gebruikt worden voor afvoergassen van gasapparaten of apparaten die andere brandstoffen gebruiken.

• Houdt u aan de wetgeving betreffende de luchtafvoer.
• Het is ten strengste verboden onder de kap gerechten te bereiden op een open vuur. Het gebruik van open vuur kan de filters beschadigen en brand veroorzaken, en dient waarom absolut te worden vermeden.
• We raden bovendien aan gefrituurde gerechten constant te controeren, om zo te voorkomen dat de oververhitte olie vlam vat.
  V.w.b.de technische- en veiligheidsmaatregelen die moeten worden toegepast op de rookafvoer, moet u zich beslist honden aan hetgeen worden voorzien door de normen van deplaatselijke autoriteiten.
• We raden u aan het apparaat regelmatin te reinigen, zowel aan de binnen- als aan de buitenkant (MINSTENS EEN MAAL PER MAAND. Houd i.i.g. rekening met hetgeen worden aangegeven in de onderhoudsinstructies van deze handleiding).
• Als u de aanwijzingen betreffende de reiniging van de kap en de verranging en reiniging van de filters nicht naleeft, kan er een brandrisico ontstaan.

• Gebruik de kap nicht zonder lampen of wonneer de lampen nicht juist gemonteerd zich, aangezien u een elektrische schok kurz krijgen.

• Wij wijzen elke verantwoordelijkheid af voor eventuele problemen, schade, of brand,veroorzaakt door het apparaat, als gevolg van het Niet naleven van de instructies die in deze handleiding worden beschreiben.

• Belangrijk! De zichtbare delen können verzier warm worden wanner ze worden gebruikt met kookelementen.

PL

Ostrzeżenia

Dit dient u door te given:

• Het soort storing;
• Het model apparaat (Mod.)
• Het serienummer (S/N)

Deze staat informatione bevindt zich op het typeplaatje op het apparaat

Voor een correcte installmentie van het apparaat kutu de afbeeldingen raadplegen in de eerste pagina's van.Deze handleiding.

De installmentie要去en uitgevoerd door gekwalificeerde monteurs.

Elektrische aansluiting

De netspanning moet overeenkomen met de spanning die staat aangegeven op het typeplaatje aan de binnenkant van de afzuigkap. Als de kap over een stekker beschikt,要去 hem in een stopcontact steken die in een bereikbare positie is geplaatst en conform is aan de geldende normen. Als de kap Niet over een stekker beschicht (directe aansluiting op het elektriciteitsnet), of als de stekker Niet makkelijk bereikbaar is, dient u een geschikte tweepolige schakelaar te monteren die de volledige uitschakeling van het Lichtnet waarborgt in overspanningscategorie III omstandigheden, overeenkomstig de installmenteregels.

Belangrijk! Controller als tijd of de elektriciteitskabel correct is gemonteerd voor u het kapcircuit weeop het lichtnet aansluit en controller bovendien of hij correct functioneert.

Luchtafvoer (voorde afzuigversies)

Sluit de kap aan op de buizen en de afvoeropeningen in de wand, die een diameter moeten hebben die gelijk is aan de luchtafvoer (verbinderingsflens). Het gebruik van buizen en afvoeropeningen met een Kleinere diameter za een verminder afzuigvermogen als gevolg hebben en een aanzienlijke toename van het geluid.

Men wijst waarom elke verantwoordelijkheid hierbij af.

! Gebruik een zo kort möglichke leiding.
! Gebruik een leiding die zo min möglichk bochten heeft
! Vermijd drastische veranderingen in de sectie van de leiding.
! Gebruik een leiding met een zo glad möglichke binnenkant.
! Het materiaal waarmee de leiding is gemaakt要去 door de wetঔ回 goedgekeurd.
! Sluit de kap nooit aan op afvoerbuizen waar rook worden afgevoerd geprodueerd door verbranding (boilers, open haarden, kachels, etc.).
Respecteer voor de luchtafvoer de voorschriften van de bevoegde instanties. De af te voeren lucht mag Niet door een opening in de wand worden afgevoerd, tenzij deze opening hier speciaal voor bestemd is.
! Zorg dat er in het vertrek ventilatieoppeningen zijn om te voorkomen dat de kap een negatieve druk creeert (die nooit de 0,04 mbar mag overschrijden).
! Het bedrijf wijst elke verantwoordelijkheid af wanner deze normen nicht worden gehandhaafd.

Filter-of afzuigversie?

! De kap is maar om te worden gebruikt in de afzuigversie. Om de kap in de filterversie te gelebruiken dient u de specia ACCESSSOIREKIT te installeren.
Opmerking:Indien bijgeleverd kan het zich dat het aanvullende filtersystem met actieve kool al op de kap is geinstalleerd.

De informatatie betreffende het omzetten van afzuiqversie aan filtrerversie vindt u in deze handleiding terug (zie "Filterversie").

Aflzugversie

De kap zuivert de lucht en voert hem waar buiten af via een afvoerleiding (diameter 150~mm ) die bevestigd is aan de verbindingsflens. De diameter van de afvoerleiding moet gewiek zijn aan de diameter van de verbindingsring.

Belangrijk! De afvoerbuis is nicht bijgeberverd en moet apart worden aangeschaft.

In het horizontale gedeelte moet de buislicht waar boven hellen (ongeveer 10^ ) zodate de lucht makkelijker waar buiten worden afgevoerd. Als de kap is voorzien van koolstoffilters要去 denze eerst worden verwijderd.

Filterversie

De kap zuivert de lucht en zorgt dat deutsche weer gezuiverd het vertrek binnenkomt. Om de kap in deutsche versie te gebruiken要去 een aanvullend filtersystem met actieve kool installeren.

Voor deze uitvoering heeft u een luchtdeflector, een verkleiner en koolfilter(s) nodig. De bovenste buis要去 aan de boenzijde afvoeropeningen hebben voor de lucht.

Technische Gegevens

Model	Hoopte (cm)	Breedte (cm)	Diepte (cm)	Ø van de de afvoerleiding (cm)
TBOX-GLASS 60cm 61	82 59.8	50 15/12
TBOX-GLASS 90 cm	61-82 89	9.9 50 15/12

Code Model Lamp (V)		Stroomopname Lamp (W)	Totale stroom-opname (W)
HLQB 9.8 LSHSI X/HA HLQB 9.8 LSHI X/HA	Led 2 x	3 256
HLQB 9.8 AAI X/HA Halogen	een 2 x 20	290

	Opgenomen	Spanning Fitting	Afmetingen
Halogeneen 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogeneen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Risicogroep 1, volgens de norm EN 62471

CE	De=kappen,zijn conform aan de volgende EG-Richtlijnen ·“Low voltage” Directive 2006/95/EC (12-12-2006) ·“EMC” Directive 2004/108/EC (15-12-2004)

* Slechts op enkele modellen aanwezig

TBOX-GLASS bediening

Modellen met Toch control glass (basic)

(Slechts op enkele modellen aanwezig)

23

T1T2T3T4T5T6T7T8

T1 ON/OFF motor

Als u op de knop drukt verwijl de afzuigkapuit is, wordt eerste snelheid ingesteld. Als u op de knop drukt verwijl de afzuigkap aan is, gaat deze in de OFF stand.

T2 Snelheid 1

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 1.

T3 Snelheid 2

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 2.

T4 Snelheid 3

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 3.

T5 Booster

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op de intensieve snugheid. Deze functie is ingesteld voor een bepaalde tijd; na afloop hiervan keert de kap terug maar de voorgaande snugheid. Als u echter op een snugheidstoets drukt (T2, T3 of T4) verlaat u de booster functie en zal de geselecteerde snugheid worden ingesteld.

T6 Timer

Door een keer te drukken op T6 kan voor elkse snelheid een Vooringestelde tjdsduur (V) [V1 - 30 min, V2 - 20 min, V3 - 10 min] van de timer ingesteld worden. na afloop van deze tjdsduur gaat de kap automatisch in de OFF-stand. De timer kan alleen voor de handmatige snelheden worden ingesteld, Niet voor de booster.

T7 Signalering vet- en geurfilter

Na een bepaald aantal gebruiksuren moeten het vetfilter (A) en het geurfilter (B) (dit alleen voor filterversies) gereinigd/ verwangen worden.

Dit worden aangegeven door het knipperen van de gekleurde led van het filter (wit voor het vetfilter, rood voor het geurfilter).

Na het reinigen/vervangen van de filters kan door te drukken op toets T7 het knipperen van de waarschuwingsled gestopt worden.

T8 ON/OFF verlichting

Met deze toets=kunt u de verlichting van de kap aan ofuitdoen

Configuratie van de afzuigkap

Als het product UIT is,kommen dooar gedurende 6 seconden op T5 en T6 te drukken in het configuratiemenu. Hierdoor wordt T7 verlicht met twee kleuren LED om het type installmentie aan te geven: wit voor installmentie van

de afzuigversie (standaard), rood voor installmentie van de filtriversie. Het is möglichk het type installmentie te wijzigend door een of meerere keren op toets T7 te drukken waardoor de LED van kleur verandert.

NL

Ultschakelen van de kap

De kap kan handmatig worden uitgeschakeld door op toets T1 (ON/OFF) te drukken. Wonneer de timer ingesteld is, worden de kap aan het einde van de ingesteldeijd automatisch uitgeschakeld.

Modellen met Toch control glass + display (medium)

HLQB 9.8 AAI X/HA

T1T2T3T4T5T6

T1 ON/OFF motor

Als u op de knop drukt verwijl de afzuigkap uit is, worden eerste snelheid ingesteld. Als u op de knop drukt verwijl de afzuigkap aan is, gaat deze in de OFF stand.

T2 Snelheid -

Als u op de knop drukt gaat de kap over maar de voorgaande能力和 slelheid.

T3 Snelheid +

Als de kap op snugheid 3 ingesteld is, wordt door opDEXe knop te drukken de intensieve snugheid geactiveerd. De duur van de instelling is beperkt tot een bepaalde tijd: na afloop hiervan keert de kap wee terug maar de erder ingestelde snugheid.

T4 Timer“-”

Met de timer kan een tijd worden ingesteld na afloop waarvan de kap in de OFF-stand gaat. In het geval dat een timer worden ingesteld enervoigens de slelheid gewijzigd worden, kan de timer door te drukken op T2, T3 of T4 wordenuitgeschakeld.

Door te drukken op toets T4 neemt de tijsduur van de timer met 5 minuten af.

T5 Timer“+”

Wanner de eerste keer op deze toets gedrukt worden, worden de timer ingesteld op 5 minute: elke volgende keer dat op de toets gedrukt worden, neemt de tijsduur van de timer met 5 minute toe.

T6 ON/OFF lichten

Met deze toets kunt u de verlichting van de kap aan ofuit doen.

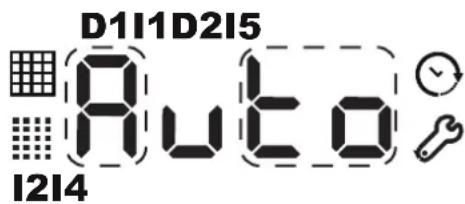

D1: DGT Snelheid

D2: Groep van 2 DGT Tijd

11: Aanwijzer Vetfilter

12: Aanwijzer Koolstoffiler

14: Aanwijzer Menu

15: Aanwijzer Timer

Signalering vet- en geurfilter

Na een bepaald aantal gebruiksuren moeten het vetfilter (A) en/of het geurfilter (B) (dit alleen voor filterversies) gereinigd/ verwangen worden.

Wanner waarschuwingslampje 11 aangaat, geeft dit aan dat het vetfilter verzadigd is: als waarschuwingslampje 12 aangaat, geeft dit aan dat het geurfilter verzadigd is (alleen voor=kappen in filtermodus).

Om de teller van het filter te resetten, gedurende 3 seconden op T5 + T4 drukken verwijl de kap aan is.

Installing type kap

De werkingsmodus van de kap kan ingesteld worden op afzuiging (standaard) of filtratie. Voor het wijzigen van de instelling als volgt te werk gaan:

• door met de kap in de OFF-stand enkele seconden op toetsen T4 en T5 te drukken kommt men in het menu: dit worden aangegeven doordat de kap een geluidssignaal afgeeft en op het display symbol I4 verlicht worden en de tekst C1-0 verschijnt;
• met toetsen T4 en T5 kutu door het menu scrollen. Met toets T4 kutu u door de verschillende opties van het menu scrollen (C1, C2, C3, C4 enz.) en met T5 kutu de verschillende opties van het menu selecteren (0, 1 of 0, 1, 2).
• om het type kap te installereren, maar het menu gaan, met T4 de optie C6 selecteren en met T5 waarde 0 instellen voor de kap in de afzuigmodus, of 1 als men de kap in de filtermodus wil gebruiken. Tenslotte op toets T1 drukken.

Uitschakelen van de kap

De kap kan handmatig worden uitgeschakeld door op toets T1 (ON/OFF) te drukken. In het geval dat de kap in de handmatige modus aan blijft, worden de kap na een bepaalde "beveiligingsstijd" automatisch uitgeschakeld. Wanneer de timer ingesteld is, worden de kap aan het einde van de ingestelde tijd automatisch uitgeschakeld.

Modellen met Toch control glass + display (high)

Als u op de knop drukt verwijl de afzuigkapuit is, wordt eerste snelheid ingesteld. Als u op de knop drukt verwijl de afzuigkap aan is, gaat deze in de OFF stand.

T2 Snelheid -

Als u op de knop drukt gaat de kap over maar de voorgaande snelheid.

T3 Snelheid +

Als u op de knop drukt gaat de kap over maar de volgende snelheid. Als de kap uit is en u druk op deze knop, zal snelheid 1 worden ingesteld.

T4 Booster

Als u op deze knop drukt, schakelt de afzuigkap van de voorgaande stand over maar de intensieve snelheid. Op het display knippert de letter "b" langzaam. Deze functie is ingesteld voor een bepaaldeijd; na afloop hiervan keert de kap terug maar de voorgaande snelheid. Als u城县 op een snelheidstoets drukt (T2, T3 of T4) verlaat u de booster functie en zar de geselecteerde snelheid worden ingesteld.

T5 AUTO

Door op toets T5 te drukken worden de automatische modus geactiveerd, waardoor de kap ingeschakeld worden op basis van de mate van de aanwezigede damp. De sensor zorg er in deze modus voor dat de snelheid van de motor geregold wordt in overeenstemming met de mogelijkke waarden (0,12,3 of booster). Wanner de kap in automatische modus werkt, kan men door op de toets Snelheid of de toets Booster te drukkenaar de handmatige modus terugkeren. De sensor moet voor gebruik geleijkt worden: voor nadere informatie worden verwezenaar de paragraaf "Procedure voor ijking".

T6 Timer “-”

Met de timer kan eenijd worden ingesteld na afloop waarvan de kap in de OFF-stand gaat. In het geval dat een timer worden ingesteld en verwolgens de snelheid gewijzigd worden, kan de timer door te drukken op T2, T3 of T4 wordenuitgeschakeld.

Door te drukken op toets T6 neemt de eerder ingesteldetijdssduur van de timer met 5 minutes af.

T7 Timer“+”

Wanneer de eerste keer op deze toets gedrukt worden, worden de timer ingesteld op 5 minutes: elke volgende keer dat op de toets gedrukt worden, neemt de tijsduur van de timer met 5 minuteen toe.

T8 ON/OFF verlichting

Met deze toets=kunt u de verlichting van de kap aan ofuitdoen.

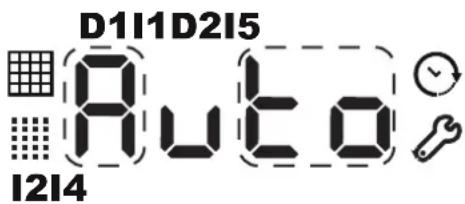

D1: DGT Snelheid

D2: Groep van 2 DGT Tijd

11: Aanwijzer Vetfilter

12: Aanwijzer Koolstoffiler

14: Aanwijzer Menu

15: Aanwijzer Timer

Signalering vet- en geurfilter

Na een bepaald aantal gebruiksuren要去en het vetfilter (A) en het geurfilter (B) (dit alleen voor filterversies) gereinigd/ervangen worden.

Wannerwaarschuwingslampje 11 aangaat, geeft dit aan dat het vetfilter verzadigd is: als waarschuwingslampje 12 aangaat, geeft dit aan dat het geurfilter/koolstofffilter verzadigd is (alleen voor=kappen in filtermodus).

Om de teller van het filter te resetten, gedurende 3 seconden op T5 + T6 drukken verwijl de kap aan is.

Procedure voor ijking van de automatische sensor

• IJking: om ervoor te zorgen dat de procedure voor ijking doeltreffend is, moet deze worden uitgevoerd onder omstandigheden waarin de omgeving schoon is: tijdens de ijking要去 de kookplaat dus uitgeschakeld zijn.

Tijdens de procedure voorijking is de AUTO-toets aan en knippert de tekst AUTO op het display.

De ijking van de sensor kan automatisch of handmatig ("op verzoek") uitgevoerd worden. In beiden geallen is de duur van de ijking:

• ongeveer 1 minuut voor gaskookplaten;

• ongeveer 13 minutes voor inductie- en elektrische kookplaten;

• Automatische ijking: vindt plaatw wanner de kap van stroom voorzien wordt of nadat het soort kookplaat uit het configuratiemenu geseleeteerd is.

• Handmatige ijking: (of op verzoek) is een optie in het configuratiemenu. Deze procedure worden aanbevolen en kan opgestart worden in het geval dat de sensor Niet goed werkt (dit kan bijvoorbeeld veroorzaakt worden door een stroomstoringijdens het koken of door langdurig Niet gebruiken van de kap). Voor het uitvoeren van de handmatige ijking de volgende stappen uitvoeren:

• door met de kap in de OFF of standby-stand enkele seconden op toetsen T6 en T7 te drukken kommt men in het menu: dit worden aangegeven doordat de kap een geluidssignaal afgeeft en op het display symbool I4 verlicht worden en de tekst C1-0 verschijnt;
• mettoetsen T6 en T7 kutu door het menu scrollen. Met toets T6 kutu door de verschillende opties van het menu scrollen (C1, C2, C3, C4 enz.) en met T7 kutu de verschillende opties van het menu selecteren (0, 1 of 0, 1, 2).
• voor het uitvoeren van de handmatige ijking, in het menu met toets T6 optie C4 selecteren en met T7 waarde 1 instellen. Hierna op toets T1 drukken en wachten totdat de voor de ijking aanbevolenijd verstreken is.

Selectie van het type kookplaat:ijdens de installmentie (bij gebruik) worden het soort kookplaat geselecteerd (elektrische-, inductie- of gaskookplaat) dat onder de kap aanwezig is. Direct na het selecteren van deplaat worden de volledige procedure voor automatische ijking uitgevoerd.

Belangrijk: de ijking "op verzoek" na selectie van de kookplaat Niet forceren odomat de ijking automatisch opgestart worden.

Voor het selecteren van het type kookplaat als volgt te werk gaan:

• door met de kap in de OFF of standby-stand enkele seconden op toetsen T6 en T7 te drukken kommt men in het menu: dit worden aangegeven doordat de kap een geluidssignaal afgeeft en op het display symbol I4 verlicht worden en de tekst C1-0 verschijnt;
• met toetsen T6 en T7 kutu door het menu scrollen. Met toets T6 kutu door de verschillende opties van het menu scrollen (C1, C2, C3, C4 enz.) en met T7 kutu de verschillende opties van het menu selecteren (0, 1 of 0, 1, 2).
• voor het selecteren van het type kookplaat, in het menu met T6 optie C3 selecteren en met T7 waarde 0 instellen voor een gaskookplaat, 1 voor een elektrische kookplaat en 2 voor een inductiekookplaat. Hierna op toets T1 drukken om het menu te verlaten, en wachten totdat de nooodzakelijkiteitijd voor de ijking van de sensor verstreten is.

Installing type kap

De werkingsmodus van de kap kan ingesteld worden op afzuiging (standaard) of filtratie. Om het type werk ing te wijzigen als volgt te werk gaan:

• door met de kap in de OFF of standby-stand enkele seconden op toetsen T4 en T5 te drukken komt men in het menu: dit worden aangegeven doordat de kap een geluidssignaal afgeeft en op het display symbol I4 verlicht worden en de tekst C1-0 verschijnt;
• met toetsen T4 en T5 kutu door het menu scrollen. Met toets T4 kutu dooer verschillende opties van het menu scrollen (C1, C2, C3, C4 enz.) en met T5 kutu de verschillende opties van het menu selecteren (0, 1 of 0, 1, 2).
• om de instelling van het type kap UIT te voeren, maar het menu gaan, met T4 de optie C6 selecteren en met T5 waarde 0 instellen voor de kap in de afzuigmodus, of 1 als men de kap in de filtermodus wil gebruiken. Tenslotte op toets T1 drukken.

Uitschakelen van de kap

De kap kan handmatig worden uitgeschakeld door optoets T1 (ON/OFF) te drukken. In het geval dat de kap in de handmatige modus aan blijft, worden de kap na een bepaalde "beveiligingsstijd" automatisch uitgeschakeld.

Wonneer de timer ingesteld is, worden de kap aan het einde van de ingesteldeijd automatisch uitgeschakeld. De Automatische modus worden 10 minuten nadat de motor van de kap stocht door de sensor uitgeschakeld.

Legenda voor configuratie

Instellingscode	Betekenis uitleg
C1 Timer vetfilter		Zet de timer van het vetfilter op nul
C2 Timer geurfilter		Zet de timer van het geurfilter op nul
C3 Type kookplaat		Wijzigt het type kookplaat voor de AUTO-sensor Keuze tussen elektrische-, inductie of gaskookplaat.
C4	IJking van de sensor	Dient om de sensor te ijken. Als optie 1 geseleerd wordt, voert de sensor de eerstvolgende keer dat de kap aangezet worden de ijkinguit
C5 Geluidsniveauus		Als het geluidsniveau "stil" is, worden geen geleuidssignaal afgegeven (zelfs Niet bij het aanzetten)
C5 Type kap		A f z u i g modus / Fil term modus (Standaardafzuigmodus)
C6	Reset to Factory default	Stelt de waarden van het DGT opnieuw op de standardwaarden in (met inbegrip van de installment)

Algemene opmerkingen

In het geval van blokkering van de toetsen van het display, alvorens contact op te nemen met de Klantenservice, eerst de kap van de stroom halen en verrolgens wee aansluiten.

Onderhoud en verzorging

Belangrijk! Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.

Eerste reiniging

• Verwijder het beschemfolie
• Verwijder onzuiverheden met een vochtige spons en een beetje neutraal reinigingsmiddel
• Spoel met een vochtige doek af
• Droog met een zachte doek. Als de kap van roestvrij staal is moet u de richting van de borsteling van het metaal volgen

Regelmatige reiniging

De afzugkap moet, zowel aan de binnen- als aan de buitenkant, regelmatig worden gereinigd (in ieder geval net zo vaak als dat u de vetfilters reinigt en/of verrangt).

Gebruik voor het reinigen een vochtige doek en een neutraal reinigingsmiddel met lauw water.

Vermijd het gebruik van schurende of bijtende producten.

Opgelet: Als u de aanwijzingen betreffende de reiniging van het apparaat en de vervanging van de filters nicht naleeft, kan er een brandrisico ontstaan. We adviseren u waarom de aanbevolen instructies op te volgen. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade aan de motor en brand veroorzaakt door een oneigenlijk onderhoud of door het Niet in ache nemen van bovenstaande aanwijzingen.

Onderhoud van de vetfilters (A)

Het vetfilter houdt de vetdeeltjes die met het koken vrijkomen vast. Het要去 minstens een keer per maand worden gereinigd met Niet a gressieve schoonmaakmiddelen, ofwel met de hand ofwel in de vaatwasser, op lage temperaturen en met een

korte afwascyclus.

Om het vetfilter te demonteren trekt u aan het handvat waarmee de veer worden losgekoppeld. Als u het vetfilter in de vaatwasser wast zou dit+kunnen verkleuren.Dit wijzigt de prestaties er Niet van.

Onderhoud koolstoffilter (B)

Het koolstofffilter houdt de vervelende luchtjes die tijdens het koken vrijkomen vast. Het koolstofffilter raakt na kortere of langere tijd verzadigd. Dit hangt af van het soort bereidingen en de regelmaat waarmee het vetfilter worden gereinigd. In ieder geval要去 de patroon minstens om de 20 maanden worden verrangen.

Dit filter MAG NIET worden gewassen of hergebruikt

Demonteren: Verwijder het koolstofffilter door te drukken op de twee hendeltjes aan de voorkant waarmee het aan de kap bevestigd is.

Montage: Haak het koolstoffilter vast, eerst aan dechterkant op de metalen lipjes van de kap, cervolgens aan de voorkant door op de twee hendeltjes te drukken.

De lampen verrangen

Schakel het apparaat los van het lichtnet en verwijder de vetfilters.

Belangrijk! Voor u de lampen aanraakt要去 u zich ervan verzekeren dat ze zijn afgekoeld.

1. Verwijder de bescherming m.b.v. eenkleine platte schroevendraaier of dergelijk gereedschap.

2. Vervang de beschadigde lamp. Gebruik alleen lampen met bezelfde eigenschappen (voermeer detailszie detechnische gegevens indeze handleiding).

3. Doe de bescherming weeer dicht (bevestiging met klik).

De lampen verrangen LED

De kap is uitergerust met een verlichtingssystem op basis van LED-technologie. De Leds garanderen een optimale verlichting, een langere levensduur van de lampen en minder energieverbruik in vergelijkking met tradionele lampen. Voor verranging van de leds kunt u contact opnemen met de servicedienst.

Elektrische kabel

Als de voedingskabel beschadigd is, moet deze, om elk risico te voorkomen, worden verrangen door de fabrikant of door de technische servicedienst.

AFVALVERWIJDERING

Dit apparaat is conform de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat correct worden verwijderd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor de omgeving en de gezondheid.

Het symbol op het apparaat of op de handleiding die bij het product worden geleverd, geeft aan dat dit apparaat Niet要去en behandeld als normala huisvuil, maar要去en afgeleverd bij een specifiek ophaalpunt voor het recyclen van elektrische en elektronische apparatuur. Verwijder het apparaat volgens deplaatselijkke normen voor afwalverwijdering. Voor verdere informatie betreffende behandeling, opslag of recyclen van dit product要去 u contact opnemen met uw gemeentelijkke reinigingsdienst of de winkel waar u het product heeft aangeschaft

• Slechts op enkele modellen aanwezig

Storingen en oplossingen

Als iets nicht lijkt te functioneren dient u, voor u de Servicedienst inschakelt, eerst deze eenvoudige controlesuit te voeren:

• er geen stroomonderbreking is.
  er wel een snelheid is ingesteld.

Als de kap een zwak rendement heeft:

Controller of:

• De geselecteerde motorsnelheid voldoende is voor de vrijgeveven hoeveelheid rook en damp.
• De keulen voldoende geventileerd is om de lucht op te zuigen.
• Het koolstofffilter nicht verbruikt is (kap in filterversie).

Als de kap uit is gegaan tijdens een normale werking:

Controller of:

• er geen stroomonderbreking is.
• het meerpolige onderbrekingsmechanime nicht is ingeschakeld.

In het geval van eventuele storingen moet u, voor u contact opneemt met de Servicedienst, het apparaat minstens 5 sec. loskoppelen van het elektriciteitsnet door de stekkeruit het stopcontact te halen en hem er opnieuw waar in te doen. Als de storing voortduurt moet u contact opnemen met de Servicedienst.

PL

Instalacja
