| Tipo di prodotto | Cappa aspirante / filtrante |
| Marca | HOTPOINT-ARISTON |
| Modello | HHBS 7.7F LT X |
| Dimensioni (A x L x P) | 62-114 x 89,8 x 45,5 cm |
| Diametro di raccordo di evacuazione | 150 mm |
| Alimentazione elettrica | 220-240 V / 50-60 Hz |
| Numero di velocità | 4 (Silenziosa, Media, Alta, Intensiva) |
| Illuminazione | LED integrato |
| Filtri antigrasso | Metallici, lavabili in lavastoviglie (1 volta/mese) |
| Filtro al carbone | Attivo, sostituzione ogni 4 mesi |
| Indicatore di saturazione filtri | Sì, per filtro grassi e carbone |
| Arresto automatico temporizzato | Sì (20 min silenziosa, 15 min media, 10 min alta) |
| Sensore di temperatura | Sì, attivazione automatica in caso di surriscaldamento |
| Distanza minima di sicurezza (cottura elettrica) | 50 cm |
| Distanza minima di sicurezza (cottura gas/mista) | 65 cm |
| Tipo di comando | Tattile (6 tasti) |
| Dichiarazione di conformità | UE 2012/19/CE (RAEE) |
Domande frequenti - HHBS 7.7F LT X HOTPOINT-ARISTON
Domande degli utenti su HHBS 7.7F LT X HOTPOINT-ARISTON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale HHBS 7.7F LT X - HOTPOINT-ARISTON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HHBS 7.7F LT X del marchio HOTPOINT-ARISTON.
MANUALE UTENTE HHBS 7.7F LT X HOTPOINT-ARISTON
IT Istruzioni per l'uso
- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
- Per tutte le operazioni di installment e manutenzione utilizzare quanti da lavoro.
- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, perché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
- I bambini devono essere controllati affinché non giochino con l'apparecchio.
- La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.
- Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
- La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri compra rischi di incendi.
- E' severamente vietato fare cibi alla fiamma sotto la cappa.
- Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.
L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.
La frittura deve essere fattà molto controllo onde evitare che l'olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. - Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
Non utilise o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. - Maiutilizzarelacappa sanza griglia correttamente montata!
- La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamenteindicato.
- Utilizzato solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
- Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
- In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.
ATTENZIONE!
La mancata installatione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui可供rare rischi di natura elettrica.
Nonutilzzare con un programmatore, timer, telecomando separato o qualsiasi alto dispositivo che si attiva automaticamente.
Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori da la portata dei bambini di età inferiore a 8 anni.
ATTENZIONE: l'apparecchio non è destinato ad essereMESSO in funzione mediante un dispositivo esterno o unsystema di commando a distanza separato.
Questo apparecchio non è destinato all'uso professionale. Non utilizzato l'apparecchio all'aperto.
Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più persone.
L'installazione, comprehendeanche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato.
A installatione compleata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento.
Nonutilizzare l'apparecchio quando si è bagnati oppure a piedi nudi.
Maiutilizzareapparecchi per pulizia a vapore-rischio di shock elettrico.
Il materiale dell'imballo è riciclabile al 100% ed è contrassegnato con il symbolo del riciclo
La cappa puo ave estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.
Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.
E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
- Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
La distanza minima fra la superficie di supporto dei recipienti sul disposito di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.
Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancpe后再 l'installazione. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche后再 installazione, applicare un interrottore bilopare a normala che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.
ATTENZIONE!
Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sa stato montato correttamente.
Se il cavo non è provvisto di spina,collegare i fili attenendosi alla tabella seguente:
Tensione e frequenza della rete
Fare riferimento al valore indicato nella etichetta caratteristiche all'interno della cappa.
Collegamento fili
N:blu
L: marrone
Sostituzione del cavo di alimentazione
La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.
SCARICO DELL'ARIA
(per le versioni aspiranti)
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccardo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.
Si declina perciò agli responsabilità in merito.
! Usare un condotto lungo il minimo indispensable.
Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
L'azienda declina agli responsabilità qualoraqueste nome non vengano rispetto.
FILTRANTE O ASPIRANTE?
! La yostra cappa è pronta per essere utilizzata in versione aspirante.
Perutilizzare la cappa in versione filtrante va installato I'apposto KIT ACCESSORIO.
Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.
Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.
Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.
Versione aspirante
I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.
ATTENZIONE!
Il tubo di evacuation non è fornito e va acquistato.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.
ATTENZIONE!
Se la cappa è provvista di filtering/ia carbone, quello/ideve/devono essere rimioso/ia.
Versione filtrante
L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in但这a versione è necessario installare unsystemadi filtraggioaggiuntivoa base di carboni attivi.
COMANDI
La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.
T1
T2
T3
T4
T5
T6
Per selezionare le funzioni della cappa è sufficiente s Fiorare i comandi:
T1. Tasto ON/OFF motore di aspirazione
T2. Tasto di selezione velocità (potenza) di aspirazione media
T3. Tasto di selezione velocità (potenza) di aspirazione alta e intensiva
Premere una volta per selezionare la velocità (potenza) di aspirazione alta (LED T3 acceso);
Premere ancora per selezionare la velocità (potenza) di aspirazione intensiva (LED T3 lampeggiante).
Nota: La velocità (potenza) di aspirazione intensiva ha una durata di circa 5 minuti, dopodichè viene impostata automaticamente la velocità (potenza) di aspirazione alta.
T4. Tasto spegnimento automatico (Timer) e indicatore saturazione filtro al carbone:
Spegnimento automatico:
Premere requisite tasto per impostare lo spegnimento automatico della velocità (potenza) di aspirazione attiva:
Velocità (potenza) di aspirazione silenziosa: 20 minuti
Velocità (potenza) di aspirazione media: 15 minuti
Velocità (potenza) di aspirazione alta: 10 minuti
Indicatore saturazione filtrato al carbone
Quando lampeggia eseguir la manutenzione, se installato, del filro al carbone; dopodiche premere a lungo il tasto T1 per far cessare il lampeggio.
T5. Tasto di selezione velocità (potenza) di aspirazione "silenziosa" e indicatore saturazione filtrato grassi
Nota: quando lampeggia eseguir la manutenzione del filtro grassi; dopodichè premere a lungo il tasto T1 per far cesserare il lampeggio.
T6. Tasto ON/OFF illuminazione
T2+T3+T4 lampeggianti: funzionamento automatico in presenza di temperatura elevata (vei paragrafo relative)
Attivazione indicatore saturazione filtro carbone
Questo indicatorè很正常mente disattivato. Per attivarlo procedere come segue:
A cappa spenta premere e mantenere premuto a lungo e contemporaneamente T2 e T3: prima lampeggia T3 poi ancche T2 ad indicare l'avvenuta attivazione.
Disattivazione LED saturazione filtrone carbone: ripetere l'operazione sopra descritta, prima lampeggiano T3 e T2 poi solo T3 ad indicate l'avvenuta disattivazione.
Funzionamento automatico in presenza di temperatura elevata
La cappa è dotata di un sensore che rileva la temperatura. Quando esta diventa troppo elevata, il sensore fa attivare automaticamente la velocità (potenza) di aspirazione media. La cappa si spegne non appena la temperatura rilevata dal sensore si abbassa sensibilmente.
MANUTENZIONE
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito condetersivi liquidi neutr. NON UTILIZZARE UTENSILI OSTRUMENTI PER LA PULIZIA!
Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!
Manutenzione dei filtri antigrasso
Trattiene le particelle di grasso derivanti alla cottura.
Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indicaQLaquesta necessita), con detergenti non aggressivi, manualemente oppure in lavastoviglie aasse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtrto antigrasso metallico cui soloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

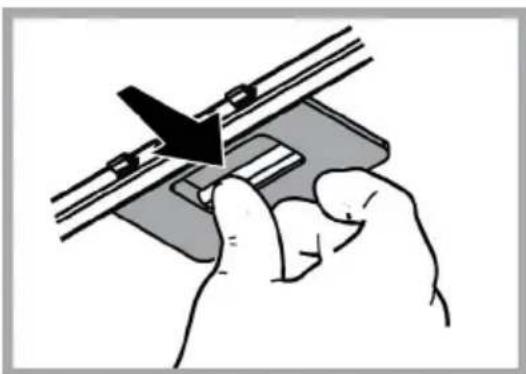

Per smontare ilhetto grassi tirare la maniglia di sgancio a molla.
Manutenzione del filtro al carbone
Trattiene gli odori sgradevoli derivanti alla cottura.
La saturazione del filtro carbone si verifies o non è più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica quella necessità).
NON può essere lavato o rigenerato
Montaggio
Agganciare il filtro ai carboni attivi prima posteriormente sulla linguetta metallica della cappa, poi anteriormente con i due pomelli.
Smontaggio
Rimuovere il filtro ai carboni attivi girando di 90^ i pomelli che lo fissano alla cappa.
Sostituzione delle lampade
La cappa è dotata di un sistema di illuminazione basato sulla technologia LED.
I LED garantisco una illuminazione ottimale, una durata fine a 10 volte maggiore delle lampade tradizzionali e consentono di risparmiare il 90% di energia elettrica.
Per la sostituzione rivolgersi al servizio assistenza tecnica.
SMALTIMENTO
Questo appeareccchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche dello termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficente il systemà di riduzione degli odori, sostituire, quando è necessario, il/i filtrlo/i carbone. Permantere ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimIZare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del systemà di canalizzazione individato in quello manuale.
Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti simplici controli:
- Se la cappa non funziona:
Verificare che:
- non c'é interruzione di corrente.
-
è stata selezionata una velocità.
-
Se la cappa ha un rendimento scarso:
Verificare che:
-
La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
-
La cucina è sufficientemente areata per permettere una presa d'aria.
- Il filtrro carbone non è consumato (cappa in versione filtrante).
- Se la cappa si è spenta nel corso del normale funzionamento:
Verificare che:
- non c'é interruzione di corrente.
- il disposativo di interruzione omnipolare non è scattato.
In caso di eventuali anomalie di funzionamento, prima di rivolvergi al servizio assistenza scolgate per almeno 5 sec. l'apprecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolversi al servizio d'assistenza.
DATI TECHNICI
| Altezza (cm) | Larghezza (cm) | Profondità (cm) | Ø del tubodi scarico (cm) |
| 62-114 | 89,8 45,5 15 | 12,5 - 12 | |
| 71-114 | |||
| 62-114 | 69,8 45,5 15 | 12,5 - 12 | |
| 71-114 | |||
| 62-114 | 59,8 45,5 15 | 12,5 - 12 | |
| 71-114 |
Componenti non in dotazione con il prodotto
Per scaricare le istruzioni di sicurezza, il manuale d'uso, la schedatecnica e i dati energetici:
- Visitare il site web docs.hotpoint.eu
- Usare il codice QR
- Oppure, contattare il Servizio Assistenza (al numero ditelefon riportato sul libretto di garanzia).
Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetta matricola del prodotto.
