MANUAL DE UTILIZADOR UC 9SF HITACHI

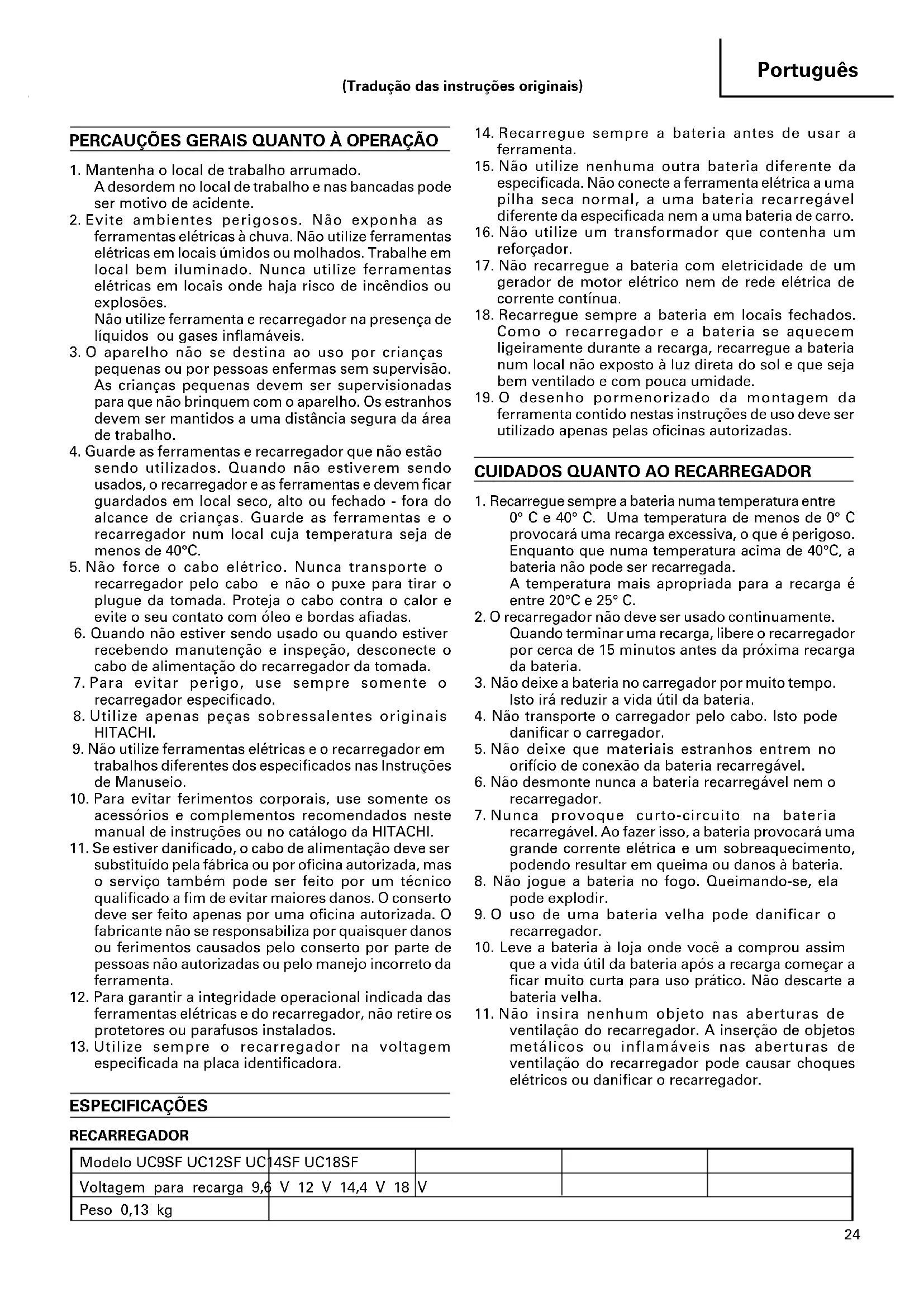

PERCAUÇÕES GERAIS QUANTO À OPERAÇÃO

1. Mantenha o local de trabalho arrumado.

A desordem no local de trabalho e nas bancadas pode ser motivo de acidente.

2. Evite ambientes perigosos. Não exponha as

ferramentas elétricas à chuva. Não utilize ferramentas elétricas em locais úmidos ou molhados. Trabalhe em local bem iluminado. Nunca utilize ferramentas elétricas em locais onde haja risco de incêndios ou explosões. Não utilize ferramenta e recarregador na presença de líquidos ou gases inflamáveis.

3. O aparelho não se destina ao uso por crianças

pequenas ou por pessoas enfermas sem supervisão. As crianças pequenas devem ser supervisionadas para que não brinquem com o aparelho. Os estranhos devem ser mantidos a uma distância segura da área de trabalho.

4. Guarde as ferramentas e recarregador que não estão

sendo utilizados. Quando não estiverem sendo usados, o recarregador e as ferramentas e devem ficar guardados em local seco, alto ou fechado - fora do alcance de crianças. Guarde as ferramentas e o recarregador num local cuja temperatura seja de menos de 40°C.

5. Não force o cabo elétrico. Nunca transporte o

recarregador pelo cabo e não o puxe para tirar o plugue da tomada. Proteja o cabo contra o calor e evite o seu contato com óleo e bordas afiadas.

6. Quando não estiver sendo usado ou quando estiver

recebendo manutenção e inspeção, desconecte o cabo de alimentação do recarregador da tomada.

8. Utilize apenas peças sobressalentes originais

9. Não utilize ferramentas elétricas e o recarregador em

trabalhos diferentes dos especificados nas Instruções de Manuseio.

10. Para evitar ferimentos corporais, use somente os

acessórios e complementos recomendados neste manual de instruções ou no catálogo da HITACHI.

11. Se estiver danificado, o cabo de alimentação deve ser

substituído pela fábrica ou por oficina autorizada, mas o serviço também pode ser feito por um técnico qualificado a fim de evitar maiores danos. O conserto deve ser feito apenas por uma oficina autorizada. O fabricante não se responsabiliza por quaisquer danos ou ferimentos causados pelo conserto por parte de pessoas não autorizadas ou pelo manejo incorreto da ferramenta.

12. Para garantir a integridade operacional indicada das

ferramentas elétricas e do recarregador, não retire os protetores ou parafusos instalados.

13. Utilize sempre o recarregador na voltagem

especificada na placa identificadora.

14. Recarregue sempre a bateria antes de usar a

15. Não utilize nenhuma outra bateria diferente da

especificada. Não conecte a ferramenta elétrica a uma pilha seca normal, a uma bateria recarregável diferente da especificada nem a uma bateria de carro.

16. Não utilize um transformador que contenha um

17. Não recarregue a bateria com eletricidade de um

gerador de motor elétrico nem de rede elétrica de corrente contínua.

18. Recarregue sempre a bateria em locais fechados.

Como o recarregador e a bateria se aquecem ligeiramente durante a recarga, recarregue a bateria num local não exposto à luz direta do sol e que seja bem ventilado e com pouca umidade.

19. O desenho pormenorizado da montagem da

ferramenta contido nestas instruções de uso deve ser utilizado apenas pelas oficinas autorizadas.

CUIDADOS QUANTO AO RECARREGADOR

1. Recarregue sempre a bateria numa temperatura entre

0° C e 40° C. Uma temperatura de menos de 0° C provocará uma recarga excessiva, o que é perigoso. Enquanto que numa temperatura acima de 40°C, a bateria não pode ser recarregada. A temperatura mais apropriada para a recarga é entre 20°C e 25° C.

2. O recarregador não deve ser usado continuamente.

Quando terminar uma recarga, libere o recarregador por cerca de 15 minutos antes da próxima recarga da bateria.

3. Não deixe a bateria no carregador por muito tempo.

Isto irá reduzir a vida útil da bateria.

4. Não transporte o carregador pelo cabo. Isto pode

danificar o carregador.

5. Não deixe que materiais estranhos entrem no

orifício de conexão da bateria recarregável.

6. Não desmonte nunca a bateria recarregável nem o

recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento, podendo resultar em queima ou danos à bateria.

8. Não jogue a bateria no fogo. Queimando-se, ela

9. O uso de uma bateria velha pode danificar o

10. Leve a bateria à loja onde você a comprou assim

que a vida útil da bateria após a recarga começar a ficar muito curta para uso prático. Não descarte a bateria velha.

11. Não insira nenhum objeto nas aberturas de

ventilação do recarregador. A inserção de objetos metálicos ou inflamáveis nas aberturas de ventilação do recarregador pode causar choques elétricos ou danificar o recarregador. ESPECIFICAÇÕES RECARREGADOR Modelo UC9SF UC12SF UC14SF UC18SF Voltagem para recarga 9,6 V 12 V 14,4 V 18 V Peso 0,13 kg (Tradução das instruções originais) 07Por_UC9SF_WE_NE 3/11/10, 1:052425 Português RECARGA Antes de usar a ferramenta elétrica, recarregue a bateria da seguinte forma.

Insira a bateria firmemente, observando a direção correta até que ela entre em contato com a parte inferior do recarregador. (veja Figs. 1, 2, 3, 4)(a luz indicadora da bateria acende-se). Se introduzir a bateria, o carregador acender-se-á (a luz indicadora acende-se). NOTA Tendo como referência o tempo de carregamento acima, remova a bateria do carregador. A luz indicadora da bateria desliga-se quando a bateria é removida. Quando a temperatura da bateria é baixa (abaixo dos 0 ºC) ou quando a voltagem de abastecimento é baixa, a capacidade da bateria sofre uma redução após o carregamento. Se sentir que o tempo de funcionamento da ferramenta está mais curto, carregue a bateria por um período de tempo superior ao especificado acima. ATENÇÃO Se a luz indicadora da bateria não se acender, retire o cabo de alimentação do receptáculo e verifique se a bateria está correctamente instalada. ATENÇÃO Se a bateria estiver quente devido à exposição directa à luz solar, etc., imediatamente após o funcionamento, a luz indicadora poderá não se acender. Se isso acontecer, deixe a bateria arrefecer, antes de a carregar. 䡬 A respeito do tempo de recarga A Tabela 1 mostra o tempo de recarga necessário de acordo com o tipo de bateria. Voltagem de bateria 1,2Ah 1,4Ah 2,0Ah 2,4Ah Tabela 1 Tempo de recarga (a 20° C) UC9SF BCC912 EB912S EB9S (8 células) EB914S FEB9S (8 células) EB9B (8 células) EB924 (8 células) Tempo de recarga Aprox. 180 min. (abaixo dos 0°C: Aprox. 240 – 360 min.) Aprox. 210 min. (abaixo dos 0°C: Aprox. 280 – 420 min.) Aprox. 300 min. (abaixo dos 0°C: Aprox. 400 – 600 min.) Aprox. 360 min. (abaixo dos 0°C: Aprox. 470 – 720 min.) UC12SF BCC1212 EB1212S EB12S (10 célulase) EB1214S EB1214L FEB12S (10 células) EB12B EB1220BL (10 células) EB1224 (10 células) UC14SF BCC1412 EB1412S (12 células) EB1414S EB1414 (12 células) EB14B (12 células) EB1424 (12 células) UC18SF BCC1812 EB1812S (15 células) EB1814SL (15 células) EB18B EB1820 EB1820L (15 células) EB1824L (15 células) Modelo Como prolongar a vida útil das baterias (1) Recarregue as baterias antes que elas se descarreguem completamente. Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor. (2) Evite fazer a recarga em altas temperaturas. A bateria recarregável se aquece imediatamente depois do uso. Se for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que tiver esfriado por algum tempo.

o remover. NOTA Não esqueça de retirar a bateria do recarregador depois da utilização e de guardá-la de forma correta. Quanto à descarga elétrica no caso de novas baterias, etc. Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vezes. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes. 07Por_UC9SF_WE_NE 3/11/10, 1:052526 Português

MANUTENÇÃO E INSPEÇÃO

1. Inspeção dos parafusos de fixação

Inspecione regularmente todos os parafusos de fixação e se certifique de que estão corretamente apertados. Caso algum parafuso se afrouxe, reaperte- o imediatamente, do contrário existe risco de graves problemas.

2. Limpeza do recarregador

Quando o recarregador estiver manchado, limpe-o com um pano macio e seco ou com um pano umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

3. Armazenamento do recarregador

Quando não estiver em uso, o recarregador deve ser guardado em local seco, alto e trancado, fora do alcance de crianças.

4. Lista de peças para conserto

CUIDADO: Consertos, modificações e inspeção de Ferramentas Elétricas da Hitachi devem ser realizados por uma Oficina Autorizada da Hitachi. Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da Hitachi ao solicitar conserto ou manutenção. Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. MODIFICAÇÃO: As Ferramentas Elétricas da Hitachi estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos. Dessa forma, algumas peças podem mudar sem aviso prévio. NOTA Devido ao contínuo programa de pesquisa e desenvolvimento da HITACHI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio. 07Por_UC9SF_WE_NE 3/11/10, 1:052627 ∂ÏÏËÓÈο °∂¡π∫∞ ª∂∆ƒ∞ ¶ƒ√ºÀ§∞•∏™ °π∞ ∆∏ §∂π∆√Àƒ°π∞

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que este produto está de acordo com as normas ou documentos normativos EN60335, EN55014 e EN61000, em conformidade com as Diretrizes 2006/95/CE e 2004/108/CE do Conselho. Esta declaração se aplica aos produtos designados CE.
