BRUKSANVISNING UC 9SF HITACHI

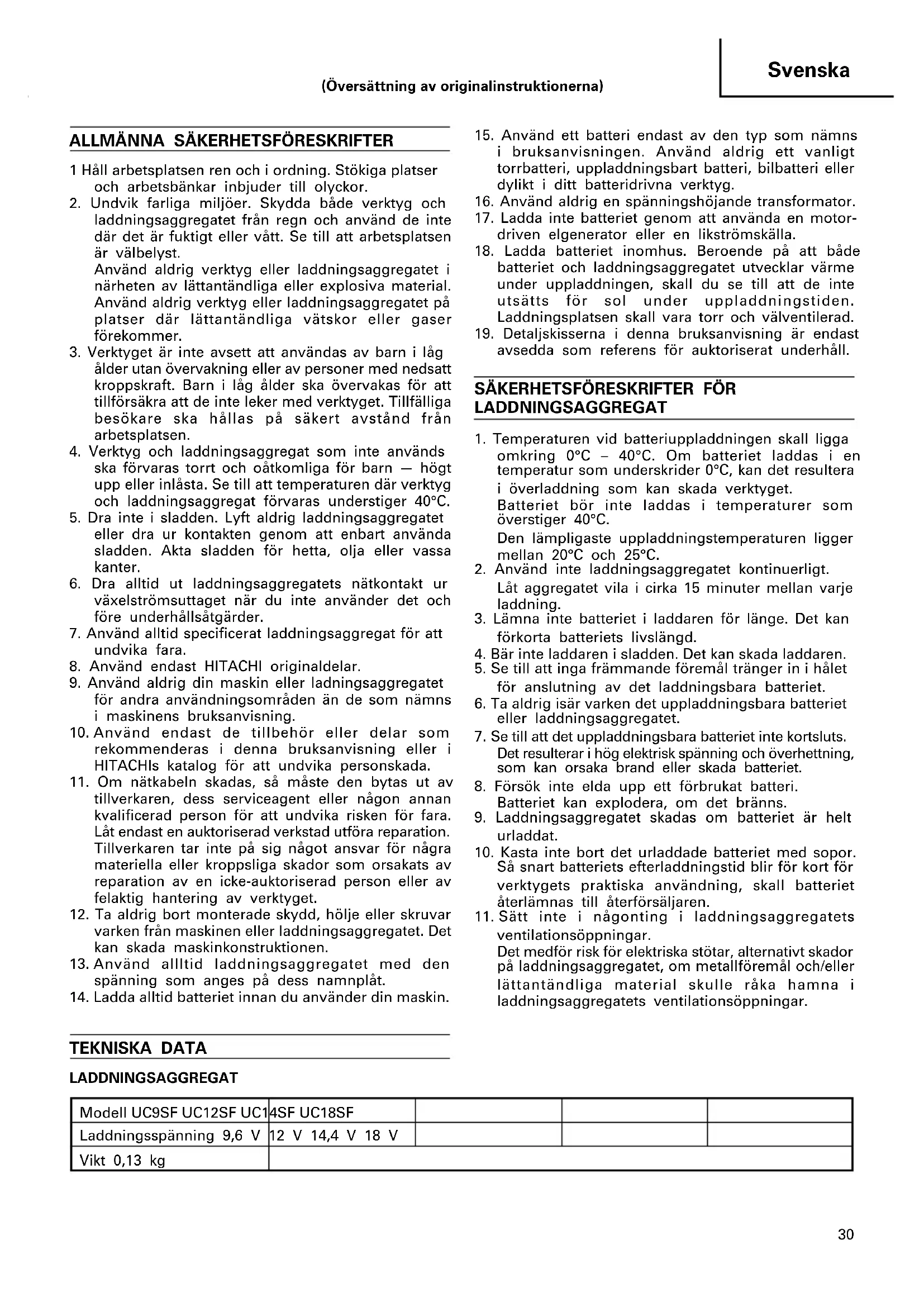

1 Håll arbetsplatsen ren och i ordning. Stökiga platser och arbetsbänkar inbjuder till olyckor.

2. Undvik farliga miljöer. Skydda både verktyg och

laddningsaggregatet från regn och använd de inte där det är fuktigt eller vått. Se till att arbetsplatsen är välbelyst. Använd aldrig verktyg eller laddningsaggregatet i närheten av lättantändliga eller explosiva material. Använd aldrig verktyg eller laddningsaggregatet på platser där lättantändliga vätskor eller gaser förekommer.

3. Verktyget är inte avsett att användas av barn i låg

ålder utan övervakning eller av personer med nedsatt kroppskraft. Barn i låg ålder ska övervakas för att tillförsäkra att de inte leker med verktyget. Tillfälliga besökare ska hållas på säkert avstånd från arbetsplatsen.

4. Verktyg och laddningsaggregat som inte används

ska förvaras torrt och oåtkomliga för barn — högt upp eller inlåsta. Se till att temperaturen där verktyg och laddningsaggregat förvaras understiger 40°C.

5. Dra inte i sladden. Lyft aldrig laddningsaggregatet

eller dra ur kontakten genom att enbart använda sladden. Akta sladden för hetta, olja eller vassa kanter.

6. Dra alltid ut laddningsaggregatets nätkontakt ur

växelströmsuttaget när du inte använder det och före underhållsåtgärder.

7. Använd alltid specificerat laddningsaggregat för att

8. Använd endast HITACHI originaldelar.

9. Använd aldrig din maskin eller ladningsaggregatet

för andra användningsområden än de som nämns i maskinens bruksanvisning.

10. Använd endast de tillbehör eller delar som

rekommenderas i denna bruksanvisning eller i HITACHIs katalog för att undvika personskada.

11. Om nätkabeln skadas, så måste den bytas ut av

tillverkaren, dess serviceagent eller någon annan kvalificerad person för att undvika risken för fara. Låt endast en auktoriserad verkstad utföra reparation. Tillverkaren tar inte på sig något ansvar för några materiella eller kroppsliga skador som orsakats av reparation av en icke-auktoriserad person eller av felaktig hantering av verktyget.

12. Ta aldrig bort monterade skydd, hölje eller skruvar

varken från maskinen eller laddningsaggregatet. Det kan skada maskinkonstruktionen.

13. Använd allltid laddningsaggregatet med den

spänning som anges på dess namnplåt.

14. Ladda alltid batteriet innan du använder din maskin.

15. Använd ett batteri endast av den typ som nämns

i bruksanvisningen. Använd aldrig ett vanligt torrbatteri, uppladdningsbart batteri, bilbatteri eller dylikt i ditt batteridrivna verktyg.

16. Använd aldrig en spänningshöjande transformator.

17. Ladda inte batteriet genom att använda en motor-

driven elgenerator eller en likströmskälla.

18. Ladda batteriet inomhus. Beroende på att både

batteriet och laddningsaggregatet utvecklar värme under uppladdningen, skall du se till att de inte utsätts för sol under uppladdningstiden. Laddningsplatsen skall vara torr och välventilerad.

19. Detaljskisserna i denna bruksanvisning är endast

avsedda som referens för auktoriserat underhåll.

1. Temperaturen vid batteriuppladdningen skall ligga

omkring 0°C – 40°C. Om batteriet laddas i en temperatur som underskrider 0°C, kan det resultera i överladdning som kan skada verktyget. Batteriet bör inte laddas i temperaturer som överstiger 40°C. Den lämpligaste uppladdningstemperaturen ligger mellan 20°C och 25°C.

2. Använd inte laddningsaggregatet kontinuerligt.

Låt aggregatet vila i cirka 15 minuter mellan varje laddning.

3. Lämna inte batteriet i laddaren för länge. Det kan

förkorta batteriets livslängd.

4. Bär inte laddaren i sladden. Det kan skada laddaren.

5. Se till att inga främmande föremål tränger in i hålet

för anslutning av det laddningsbara batteriet.

6. Ta aldrig isär varken det uppladdningsbara batteriet

eller laddningsaggregatet.

7. Se till att det uppladdningsbara batteriet inte kortsluts.

Det resulterar i hög elektrisk spänning och överhettning, som kan orsaka brand eller skada batteriet.

8. Försök inte elda upp ett förbrukat batteri.

Batteriet kan explodera, om det bränns.

9. Laddningsaggregatet skadas om batteriet är helt

10. Kasta inte bort det urladdade batteriet med sopor.

Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall batteriet återlämnas till återförsäljaren.

11. Sätt inte i någonting i laddningsaggregatets

ventilationsöppningar. Det medför risk för elektriska stötar, alternativt skador på laddningsaggregatet, om metallföremål och/eller lättantändliga material skulle råka hamna i laddningsaggregatets ventilationsöppningar. TEKNISKA DATA LADDNINGSAGGREGAT Modell UC9SF UC12SF UC14SF UC18SF Laddningsspänning 9,6 V 12 V 14,4 V 18 V Vikt 0,13 kg (Översättning av originalinstruktionerna) 09Swe_UC9 SF_WE_NE 3/11/10, 1:0530Svenska

BATTERILADDNING Ladda upp battert enligt de följande anvisningarna innan du använder ditt batteridrivna verktyg.

1. Anslut laddarens nätkabel till ett nätuttag.

2. Sätt i batteriet i laddaren.

Kontrollera att batteriet vänds rätt och skjut in det ordentligt tills det når botten på laddningsaggregatet (se Bild. 1, 2, 3 och 4)(batteriuppsättningslampan tänds). Laddaren slås på när batteriet är isatt (signallampan tänds). OBS! Med ovanstående laddningstid som vägledning, ta ur batteriet ur laddaren. Batteriuppsättningslampan släcks när batteriet avlägsnas. Vid låga batteritemperaturer (under 0°C) eller låg spänning minskar batterikapaciteten efter laddning. Om du tycker att drifttiden för verktyget är för kort, ladda batteriet under längre än ovanstående tid. VARNING: Om batteriuppsättningslampan inte tänds, ta ut nätkabeln ur vägguttaget och kontrollera batteriets placering. VARNING: Det kan hända att signallampan inte tänds om batteriet blivit varmt efter att det legat i direkt solljus etc., eller att det just använts. Låt i detta fall batteriet svalna innan laddningen sätts igång. 䡬 Angående laddningstid Tabell 1 visar laddningstiderna vid laddning av olika typer av laddningsbara batterier. Batteri- spänning 1,2Ah 1,4Ah 2,0Ah 2,4Ah Tabell 1 Uppladdningstid (vid 20˚C) UC9SF BCC912 EB912S EB9S (8 celler) EB914S FEB9S (8 celler) EB9B (8 celler) EB924 (8 celler) Uppladdningstid Ca. 180 min. (under 0°C: Ca. 240 – 360 min.) Ca. 210 min. (under 0°C: Ca. 280 – 420 min.) Ca. 300 min. (under 0°C: Ca. 400 – 600 min.) Ca. 360 min. (under 0°C: Ca. 470 – 720 min.) UC12SF BCC1212 EB1212S EB12S (10 celler) EB1214S EB1214L FEB12S (10 celler) EB12B EB1220BL (10 celler) EB1224 (10 celler) UC14SF BCC1412 EB1412S (12 celler) EB1414S EB1414 (12 celler) EB14B (12 celler) EB1424 (12 celler) UC18SF BCC1812 EB1812S (15 celler) EB1814SL (15 celler) EB18B EB1820 EB1820L (15 celler) EB1824L (15 celler) Modell så att batteriet laddas ur och inte längre leder elektrisk spänning, kan batteriet skadas och dess livslängd bli kortare. (2) Ladda inte upp varma batterier. Ett laddningsbart batteri är varmt efter att det använts. Om ett sådant batteri laddas upp genast efter batteriets bruk, försämras de kemiska ämnena i batteriet varvid batteriets livslängd förkortas. Låt batteriet först svalna. Ladda upp det först efter att det svalnat.

UNDERHÅLL OCH ÖVERSYN

1. Knotroll av skruvförband

Kontrollera skruvförbanden regelmässigt och se till att skruvarna är ordentligt åtdragna. Lösa skruvförband kan resultera i olycksfall.

2. Laddningsaggregatets rengöring

När laddningsaggregatet blir smutsigt, torka av det med en tor, mjuk trasa eller fukta trasan i tvålvatten. Använd aldrig klorlösningar, bensin eller lösningsmedel för färg för höljets rengöring. Det kan skada ytbehandlingen.

3. Dra ut laddarens nätkabel ur nätuttaget.

4. Fatta ett stadigt tag i batteriet och dra ut det ur

laddaren. ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara batteriet. Angående elektrisk urladdning när batterierna är nya o.s.v. Eftersom de kemiska reaktionerna inte äger rum i ett nytt batteri eller i ett batteri som inte använts under en längre tid, kan det hända att den elektriska urladdningen är låg när batteriet används för första och andra gången. Detta är ett temporärt förhållande. Laddningstiden återgår till normal laddningstid efter att batteriet laddats upp två till tre gånger. Hur batteriets brukstid förlängs (1) Ladda upp batteriet innan det laddats ur helt. Vid första tendensen till att uteffekten hos det batteridrivna verktyget blivit lägre, måste arbetet avbrytas och batteriet laddas upp. Vid fortsatt drift, 09Swe_UC9 SF_WE_NE 3/11/10, 1:0531Svenska

Förvara laddningsaggregatet på ett låst, barnsäkert ställe när du inte använder det.

OBSERVERA: Reparationer, modifieringar och inspektioner av Hitachis elverktyg får endast utföras av en av Hitachi auktoriserad serviceverkstad. Vi rekommenderar att denna servicelista lämnas in tillsammans med verktyget som referens, då verktyget lämnas in för reparation eller annat underhåll till en av Hitachi auktoriserad serviceverkstad. Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. MODIFIERINGAR: Hitachis elverktyg förbättras och modifieras ständigt för att inkludera de senaste tekniska framstegen. På grund av detta kan det hända att vissa ting ändras utan föregående meddelande. ANMÄRKNING: Beroende på HITACHIs kontinuerliga forskningsoch utveckingsarbete förbehåller HITACHI rätten till ändringar av tekniska data utan föregående meddelande. 09Swe_UC9 SF_WE_NE 3/11/10, 1:0532Dansk

19. Perspektivsnittet av montasjen i denne

Vi tillkännagivr med eget ansvar att denna produkt överensstämmer med standard eller standardiserat dokument EN60335, EN55014 och EN61000 i enlighet med råddirektiven 2006/95/EF och 2004/108/EF. Denna deklaration gäller för CE-märkningen pà produkten. Dansk
