GEBRUIKSAANWIJZING UC 9SF HITACHI

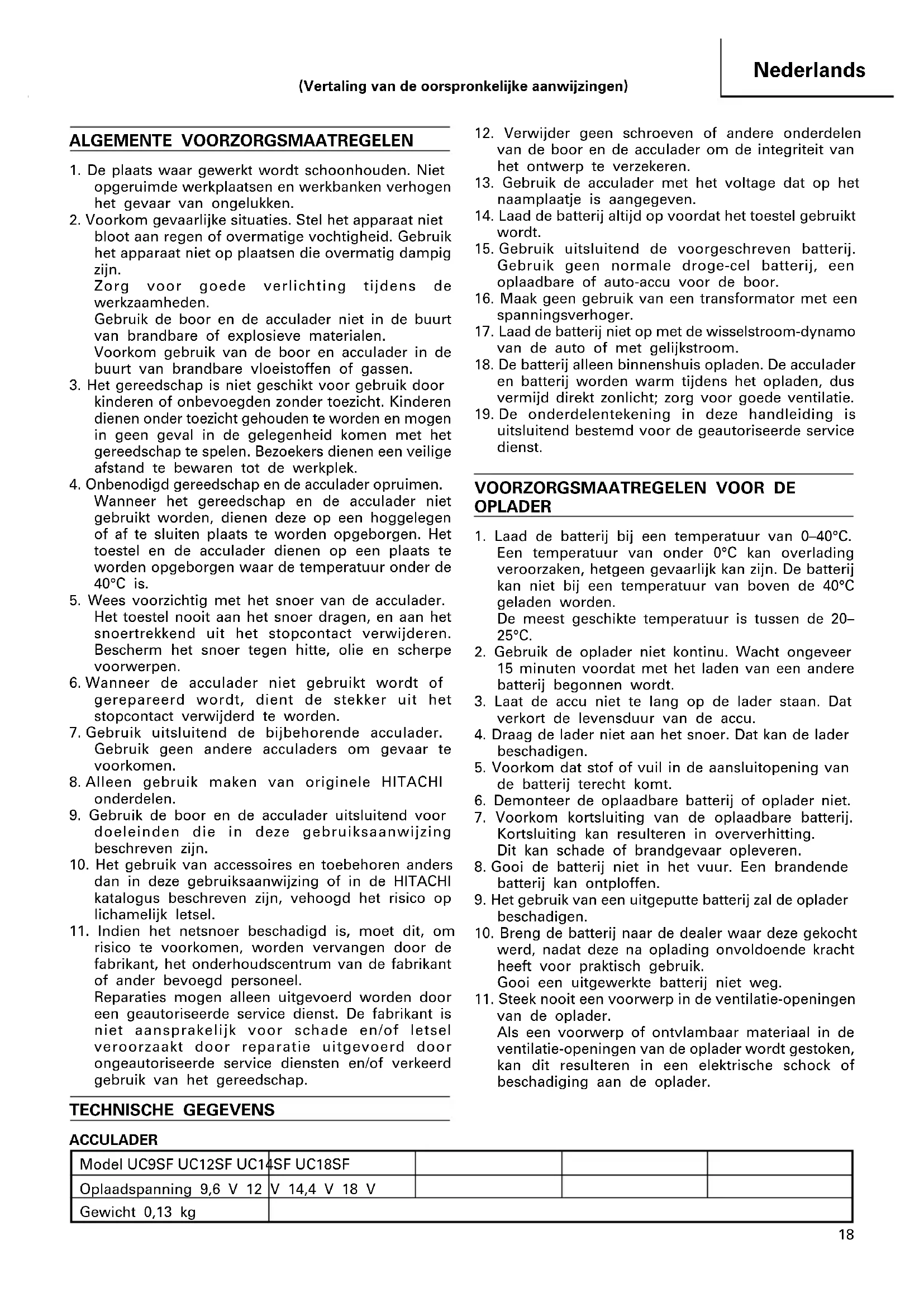

1. De plaats waar gewerkt wordt schoonhouden. Niet

opgeruimde werkplaatsen en werkbanken verhogen het gevaar van ongelukken.

2. Voorkom gevaarlijke situaties. Stel het apparaat niet

bloot aan regen of overmatige vochtigheid. Gebruik het apparaat niet op plaatsen die overmatig dampig zijn. Zorg voor goede verlichting tijdens de werkzaamheden. Gebruik de boor en de acculader niet in de buurt van brandbare of explosieve materialen. Voorkom gebruik van de boor en acculader in de buurt van brandbare vloeistoffen of gassen.

3. Het gereedschap is niet geschikt voor gebruik door

kinderen of onbevoegden zonder toezicht. Kinderen dienen onder toezicht gehouden te worden en mogen in geen geval in de gelegenheid komen met het gereedschap te spelen. Bezoekers dienen een veilige afstand te bewaren tot de werkplek.

4. Onbenodigd gereedschap en de acculader opruimen.

Wanneer het gereedschap en de acculader niet gebruikt worden, dienen deze op een hoggelegen of af te sluiten plaats te worden opgeborgen. Het toestel en de acculader dienen op een plaats te worden opgeborgen waar de temperatuur onder de 40°C is.

5. Wees voorzichtig met het snoer van de acculader.

Het toestel nooit aan het snoer dragen, en aan het snoertrekkend uit het stopcontact verwijderen. Bescherm het snoer tegen hitte, olie en scherpe voorwerpen.

6. Wanneer de acculader niet gebruikt wordt of

gerepareerd wordt, dient de stekker uit het stopcontact verwijderd te worden.

7. Gebruik uitsluitend de bijbehorende acculader.

Gebruik geen andere acculaders om gevaar te voorkomen.

8. Alleen gebruik maken van originele HITACHI

9. Gebruik de boor en de acculader uitsluitend voor

doeleinden die in deze gebruiksaanwijzing beschreven zijn.

10. Het gebruik van accessoires en toebehoren anders

dan in deze gebruiksaanwijzing of in de HITACHI katalogus beschreven zijn, vehoogd het risico op lichamelijk letsel.

11. Indien het netsnoer beschadigd is, moet dit, om

risico te voorkomen, worden vervangen door de fabrikant, het onderhoudscentrum van de fabrikant of ander bevoegd personeel. Reparaties mogen alleen uitgevoerd worden door een geautoriseerde service dienst. De fabrikant is niet aansprakelijk voor schade en/of letsel veroorzaakt door reparatie uitgevoerd door ongeautoriseerde service diensten en/of verkeerd gebruik van het gereedschap.

12. Verwijder geen schroeven of andere onderdelen

van de boor en de acculader om de integriteit van het ontwerp te verzekeren.

13. Gebruik de acculader met het voltage dat op het

naamplaatje is aangegeven.

14. Laad de batterij altijd op voordat het toestel gebruikt

15. Gebruik uitsluitend de voorgeschreven batterij.

Gebruik geen normale droge-cel batterij, een oplaadbare of auto-accu voor de boor.

16. Maak geen gebruik van een transformator met een

17. Laad de batterij niet op met de wisselstroom-dynamo

van de auto of met gelijkstroom.

18. De batterij alleen binnenshuis opladen. De acculader

en batterij worden warm tijdens het opladen, dus vermijd direkt zonlicht; zorg voor goede ventilatie.

19. De onderdelentekening in deze handleiding is

uitsluitend bestemd voor de geautoriseerde service dienst.

1. Laad de batterij bij een temperatuur van 0–40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De batterij kan niet bij een temperatuur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20– 25°C.

2. Gebruik de oplader niet kontinu. Wacht ongeveer

15 minuten voordat met het laden van een andere batterij begonnen wordt.

3. Laat de accu niet te lang op de lader staan. Dat

verkort de levensduur van de accu.

4. Draag de lader niet aan het snoer. Dat kan de lader

5. Voorkom dat stof of vuil in de aansluitopening van

7. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

8. Gooi de batterij niet in het vuur. Een brandende

batterij kan ontploffen.

9. Het gebruik van een uitgeputte batterij zal de oplader

10. Breng de batterij naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

11. Steek nooit een voorwerp in de ventilatie-openingen

van de oplader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gestoken, kan dit resulteren in een elektrische schock of beschadiging aan de oplader. TECHNISCHE GEGEVENS ACCULADER Model UC9SF UC12SF UC14SF UC18SF Oplaadspanning 9,6 V 12 V 14,4 V 18 V Gewicht 0,13 kg (Vertaling van de oorspronkelijke aanwijzingen) 05Ned_UC9SF_WE_NE 3/11/10, 1:051819 Nederlands OPLADEN Voor het gebruik van de boor-schroefamachine e.d. dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het oplaadapparaat op het

Steek de batterij stevig en op de juiste manier naar binnen tot deze de bodem van de lader raakt (Zie Afb. 1, 2, 3 en 4)(het indicatorlampje accugroep gaat branden). Door een batterij te plaatsen zet u de oplader aan (het controlelampje gaat branden). OPMERKING Gebruik de bovengenoemde herlaadtijd als richtlijn en verwijder de accu uit de lader. Het indicatorlampje voor accugroep dooft als de accu is verwijderd. Als de temperatuur van de accu laag is (lager dan 0 °C) of de voedingsspanning is laag, vermindert de capaciteit na het laden. Als u vindt dat de gebruikstijd van het gereedschap kort is, herlaad de accu dan langer dan hierboven is aangegeven. OPGELET: Als het indicatorlampje voor de accugroep niet oplicht, trek dan het netsnoer uit het stopkontakt en kontroleer de montagerichting van de accu. OPGELET: Indien de batterij door bijvoorbeeld direct zonlicht warm is geworden, gaat het controlelampje bij het opladen mogelijk niet branden. Laat de batterij in dit geval eerst afkoelen, voordat u op gaat laden. 䡬 Tijd die benodigd is voor het opladen Tabel 1 geeft de oplaadtijd voor de verschillende typen batterijen Accuvo- ltage 1,2Ah 1,4Ah 2,0Ah 2,4Ah Tabel 1 Oplaadtijd (bij 20°) UC9SF BCC912 EB912S EB9S (8 cellen) EB914S FEB9S (8 cellen) EB9B (8 cellen) EB924 (8 cellen) Oplaadtijd Circa. 180 min. (bij minder dan 0°C: Circa. 240 – 360 min.) Circa. 210 min. (bij minder dan 0°C: Circa. 280 – 420 min.) Circa. 300 min. (bij minder dan 0°C: Circa. 400 – 600 min.) Circa. 360 min. (bij minder dan 0°C: Circa. 470 – 720 min.) UC12SF BCC1212 EB1212S EB12S (10 cellen) EB1214S EB1214L FEB12S (10 cellen) EB12B EB1220BL (10 cellen) EB1224 (10 cellen) UC14SF BCC1412 EB1412S (12 cellen) EB1414S EB1414 (12 cellen) EB14B (12 cellen) EB1424 (12 cellen) UC18SF BCC1812 EB1812S (15 cellen) EB1814SL (15 cellen) EB18B EB1820 EB1820L (15 cellen) EB1824L (15 cellen) Model Om langdurig gebruik van de batterijen te bevorderen (1) Laad batterijen op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint.

3. Trek de stekker van het oplaadapparaat uit het

4. Houd de accu stevig vast en trek hem uit de lader..

OPMERKING Verwijder beslist de accu van de lader na gebruik. Bewaar op een veilige plaats. Betreffende het ontladen raken van nieuwe batterijen e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterijen de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de batterij 2 à 3 maal bij kamer- temperatuur op te laden. 05Ned_UC9SF_WE_NE 3/11/10, 1:0519Nederlands

1. Inspectie van de bevestigingsschroef:

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

2. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de oplader bevuild is. Gebruik geen vloeistoffen zoals tinner of benzine om ta voorkomen dat de afwerking beschadigt.

De oplader dient opgeborgen de worden in een droge plaats buiten bereik van kinderen.

4. Lijst vervangingsonderdelen

LET OP: Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES: Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. AANTEKENING Op grond van het voortdurende research-en ontwik- kelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. 05Ned_UC9SF_WE_NE 3/11/10, 1:0520Español
