UC 18YK - Batterijlader HITACHI - Gratis gebruiksaanwijzing en handleiding

Type product	Batterijlader
Merk	Hitachi
Model	UC 18YK
Laadspanning	7,2 – 18 V
Gewicht	0,35 kg
Laadtijd	Ongeveer 50 – 90 minuten
Aanbevolen laadtemperatuur	0 – 40 °C (ideaal 20 – 25 °C)
Type compatibele batterijen	Hitachi-batterijen (bijv. EB7S, EB9S, EB12S, EB14S, EB18S, enz.)
Voeding	Netstroom (standaard stopcontact)
Laadindicator	Controlelampje (gaat branden tijdens het laden, gaat uit als opgeladen)
Veiligheidsbescherming	Bescherming tegen kortsluiting, oververhitting, overlading
Beoogd gebruik	Alleen compatibele Hitachi-batterijen opladen
Onderhoud en reiniging	Afnemen met een droge of met zeepsop bevochtigde doek; geen oplosmiddelen gebruiken
Opbergen	Op een droge, hoge plaats buiten het bereik van kinderen
Reserveonderdelen	Alleen originele Hitachi-onderdelen gebruiken
Repareerbaarheid	Reparaties alleen laten uitvoeren door een erkende Hitachi-klantendienst
Opslagtemperatuur	Lager dan 40 °C
Inbegrepen accessoires	Stroomkabel

Veelgestelde vragen - UC 18YK HITACHI

Hoe laad ik de batterij correct op met de UC 18YK-lader?

Sluit de lader aan op een stopcontact. Plaats de batterij door de nominale platen uit te lijnen tot deze de bodem van de lader raakt. Het controlelampje gaat branden om het laden aan te geven. Zodra het uitgaat, is de batterij volledig opgeladen. Koppel de lader los en verwijder de batterij.

Wat moet ik doen als het controlelampje van de lader niet gaat branden?

Controleer eerst of de batterij correct is geplaatst en of het stopcontact werkt. Als de batterij heet is (bijv. na blootstelling aan de zon), laat hem dan afkoelen voordat u probeert op te laden. Als het probleem aanhoudt, neem dan contact op met een erkende Hitachi-klantendienst.

Kan ik met deze lader andere soorten batterijen dan Hitachi-batterijen opladen?

Nee, gebruik alleen compatibele Hitachi-batterijen (modellen vermeld in de handleiding). Het opladen van andere batterijen kan de lader of batterij beschadigen en vormt een veiligheidsrisico.

Hoe verleng ik de levensduur van de batterij?

Laad de batterij op voordat deze volledig leeg is. Laad geen hete batterij op; laat deze na gebruik afkoelen. Houd een laadtemperatuur tussen 20 en 25 °C voor de beste resultaten.

Wat is de laadtijd voor een typische batterij?

De laadtijd varieert afhankelijk van het type en de capaciteit van de batterij, maar ligt over het algemeen tussen 50 en 90 minuten bij 20 °C. Raadpleeg de tabel in de handleiding voor specifieke tijden.

Welke veiligheidsmaatregelen moet ik in acht nemen bij het gebruik van de lader?

Gebruik de lader niet buiten of in een vochtige omgeving. Trek niet aan het snoer. Houd het uit de buurt van warmte en brandbare voorwerpen. Bedek de ventilatiesleuven niet. Laat de lader na elk opladen 15 minuten rusten voordat u opnieuw oplaadt.

Waar kan ik reserveonderdelen krijgen voor de UC 18YK-lader?

Reserveonderdelen moeten originele Hitachi-onderdelen zijn. U kunt ze bestellen bij een erkende Hitachi-dealer of klantendienst. Probeer de lader niet zelf te repareren.

Hoe maak ik de UC 18YK-lader schoon?

Koppel de lader los voordat u deze schoonmaakt. Gebruik een zachte, droge doek, of licht bevochtigd met zeepsop. Gebruik nooit oplosmiddelen zoals benzine of thinner, omdat deze het plastic kunnen beschadigen.

Wat moet ik doen als de lader tijdens gebruik abnormaal heet wordt?

Een lichte opwarming is normaal, maar als de lader erg heet wordt, koppel hem dan onmiddellijk los en laat hem afkoelen. Controleer of de ventilatiesleuven niet zijn geblokkeerd en of de omgevingstemperatuur niet hoger is dan 40 °C. Als het probleem aanhoudt, laat de lader dan controleren door een professional.

Kan ik de UC 18YK-lader continu gebruiken?

Het wordt afgeraden om meerdere batterijen achter elkaar op te laden zonder onderbreking. Laat de lader na elke lading ongeveer 15 minuten rusten voordat u een nieuwe lading start. Dit beschermt de lader en de batterij.

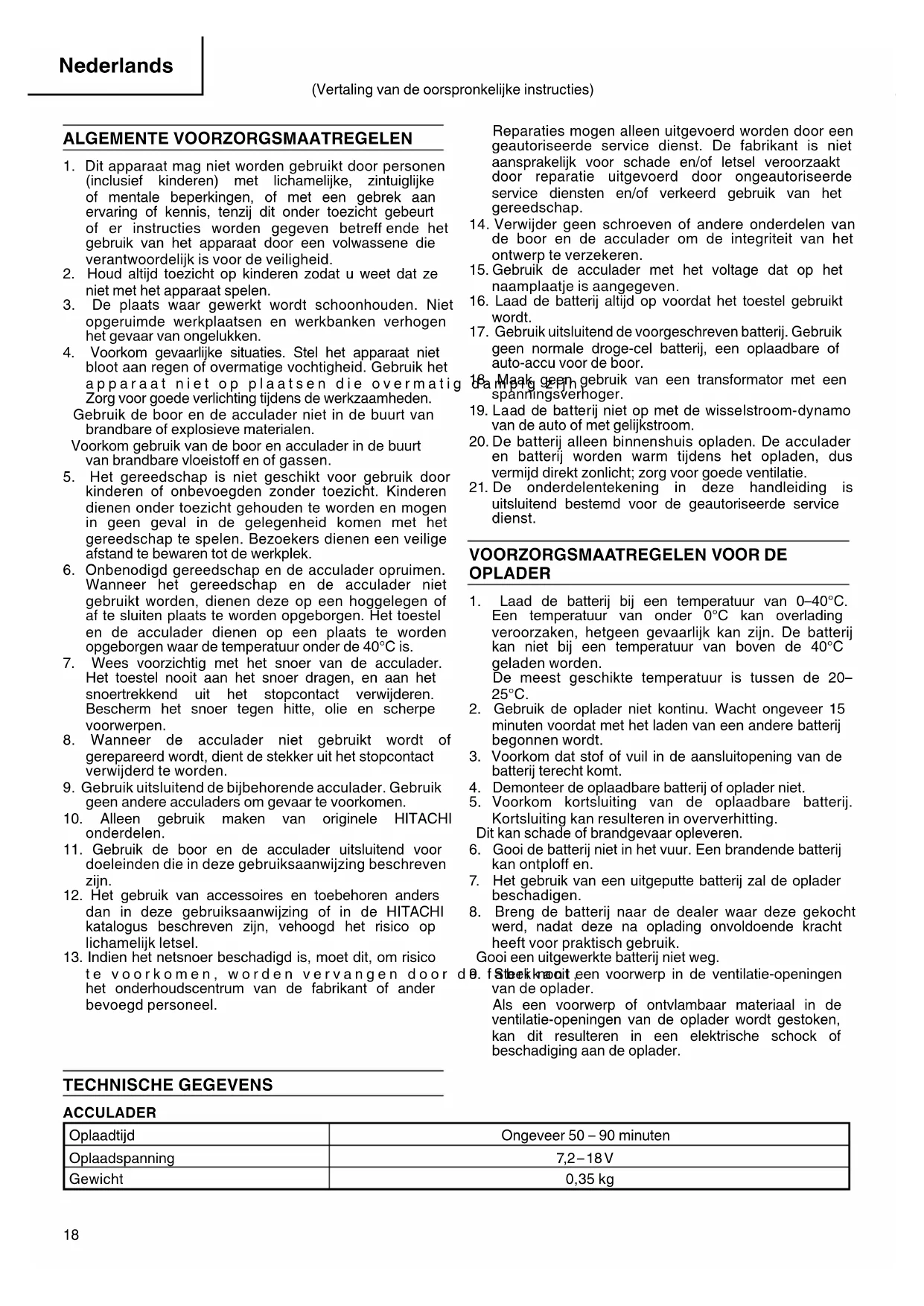

GEBRUIKSAANWIJZING UC 18YK HITACHI

1. Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met lichamelijke, zintuiglijke of mentale beperkingen, of met een gebrek aan ervaring of kennis, tenzij dit onder toezicht gebeurt of er instructies worden gegeven betreffende het gebruik van het apparaat door een volwassene die verantwoordelijk is voor de verilgheid.
2. Houd alkijd toezicht op kinderen zodat u weet dat ze Niet met het apparaat spelen.
3. Deplaats waar gewerkt worden schoonhonden. Niet opgeruimde werkplaatsen en werkbanken verhogen het gevaar van ongelukken.
4. Voorkom gevaarlijke situations. Stel het apparaat Niet bloot aan regen of overmatige vochtigheid. Gebruik het apparaat Niet opplaatsendie overmatig Zorg voor goede verlichtingijdens de werkzaamheden.

Gebruik de boor en de acculader Niet in de buurt van brandbare of explosieve materialen.
Voorkom gebruik van de boor en acculader in de buurt van brandbare vloeistoff en of gassen.
5. Het gereedschap is nicht geschickt voor gebruik door kinderen of onbevoegden zonder toezicht. Kinderen dieren onder toezicht gehonden te worden en mogen in geen geval in de gelegenheid komen met het gereedschap te spelen. Bezoekers dieren een veilige afstand te bewaren tot de werkplek.
6. Onbenodigd gereedschap en de acculader opruimen. Wanner het gereedschap en de acculader Niet gebruikt worden, dienen deze op een hoggelegen of af te sluiten plaats te worden opgeborgen. Het toestel en de acculader dieren op een plaats te worden opgeborgen waar de temperatuur onder de 40^ is.
7. Wees voorzichtig met het snoer van de acculader. Het toestel nooit aan het snoer dragen, en aan het snoertrekkend uit het stopcontact verwijderen. Bescherm het snoer tegen ditte, olie en scherpe voorwerpen.
8. Wanner de acculader nicht gebruikt worden of gerepareerd worden, dient de stekker uit het stopcontact verwijderd te worden.
9. Gebruik uitsluitend de bijbehorende acculader. Gebruik geen andere acculaders om gevaar te voorkomen.
10. Alleen gebruik makev van originele HITACHI onderdelen.
11. Gebruik de boor en de acculader uitsluitend voor doeleinden die in deze gebruiksaanwijzing beschreiben zich.
12. Het gebruik van accessoires en toebehoren anders dan in deze gebruiksaanwijzing of in de HITACHI katalogus beschreiben zijn, vehoogd het risico op lichamelijk letsel.
13. Indien het netsnoer beschadigd is, moet dit, om risicote voorkomen, worden verrangen door het onderhoudscentrum van de fabrikant of ander bevoegd personeel.

TECHNISCHE GEGEVENS

ACCULADER

Oplaadtijd	Ongeveer 50 – 90 minutes
Oplaadspanning	7,2 – 18 V
Gewicht	0,35 kg

Reparaties mogen alleen uitgevoerd worden door een geautoriseerde service Dienst. De fabrikant is nicht aansprakelijk voor schade en/of letsel veroorzaakt door reparatie uitgevoerd door ongeautoriseerde service diensten en/of verkeerd gebruik van het gereedschap.

1. Verwijder geen schroeven of andere onderdelen van de boor en de acculader om de integritweit van het ontwerp te verzekeren.
2. Gebruik de acculader met het voltage dat op het naamplaatje is aangegeven.
3. Laad de batterij altijd op voordat het toestel gebruikt worden.
4. Gebruik uitsluitend de voorgeschreveen batterij. Gebruik geen normale droge-cel batterij, een oplaadbare of auto-accu voor de boor.
   18a Maak gebruik van een transformator met een spanningsverhoger.
5. Laad de batterij Niet op met de wisselstroom-dynamo van de auto of met gelijkstroom.
6. De batterij alleen binnenshuis opladen. De acculader en batterij worden warm tijdens het opladen, dus vermijd direkt zonlicht; zorg voor goede ventilatie.
7. De onderdelentekening in deze handleiding isuitsuitend bestemd voor de geauthoriserde service Dienst.

VOORZORGSGMAATREGELEN VOOR DE OPLADER

1. Laad de batterij bij een temperatuur van 0 - 40^ Een temperatuur van onder 0^ kan overladingveroorzaken, hetgeen gevaarlijk kan zichn. De batterij kan Niet bij een temperatuur van boven de 40^ geladen worden. De meest geschikte temperatuur is:tussen de 20- 25^
2. Gebruik de oplader nicht kontinu. Wacht ongeveer 15 minutes voordat met het laden van een andere batterij begonnen worden.
3. Voorkom dat stof of vuil in de aansluitopening van de batterij terecht kommt.
4. Demonteer de oplaadbare batterij of oplader Niet.
5. Voorkom kortsluiting van de oplaadbare batterij. Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.
6. Gooi de batterij Niet in het vuur. Een brandende batterij kan ontploff en.
7. Het gebruik van een uitgeputte batterij za de oplader beschadigen.
8. Breng de batterij maar de dealer waar deze gekocht werk, nadat deze na oplading onvoldoende kracht heeft voor practisch gebruik.
   Gooi een uitgewerkte batterij nicht weg.
9. f Steckknot een voorwerp in de ventilatie-openingen van de oplader.

Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader worden gestoken, kan dit resulteren in een elektrische schock of beschadiging aan de oplader.

TOEPASSING

Voor het opladen van de HITACHI batterij

Voor het gebruik van het elektrisch gereedschap dient de batterij als volgt opgeladen te worden.

1. Sluit het snoer van de oplader aan op een stopkontakt
2. Steek de accu in de oplader

Plaats de accu zo dat het naamplaatje tegenover het naamplaatje van de oplader komt te liggen.

Druk de batterij in tot u voelt dat deutschekt maakt met de bodemplaat (Zie Afb. 1).

Door een batterij teplaatsen zet u de oplader aan (het controelampje gaat branden).

VOORZICTHIG

Als het kontrolelampje Niet oplicht, trek dan het netsnoer uit het stopkontakt en kontroleer de montagerichting van de accu.

Wanner de accu volledig opgeladen is, gaat het kontrolelampje uit.

VOORZICTIG

Indien de batterij door bijvoorbeeld direct zonlicht in warm is geworden, gaat het controleampje bij het opladen möglichk Niet branden. Laat de batterij in dit geval eerst afkoelen, voordat u op gaat laden.

Tijd die benodigd is voor het opladen

Tabel 1 geeft de oplaadtijd voor de verschillende typen batterijen.

Tabel 1 Oplaadtijd (bij benadering in minutes) bij 20^

Accuvoltage (V)	Capaciteit van accu (Ah)
	1,2 - 1,4 Ah 2,0 Ah 2,4 Ah
7,2 V	EB712S, EB7S, FEB7S, EB714S	50 min.	EB7B	80 min.	-	-
9,6 V	BCC912, EB912S, EB9S, EB914S, FEB9S, EB914		EB9B EB924			90 min.
12 V	BCC1212, EB1212S, EB12S, FEB12S, EB1214L, EB1214S		EB12B, EB1220BL EB1224
14,4 V	BCC1412, EB1412S, EB1414, EB1414S		EB14B EB1424
18 V	BCC1812, EB1812S, EB1814SL		EB18B, EB1820, EB1820L		EB1824L

OPMERKING: De oplaadtijd kan itwat variieren, alaar gelang de omgevingstemperatuur en het spanningsvoltage van de stroombron.

1. Trek de stekker van het oplaadapparaat uit het stopkontakt
2. Houd het oplaadapparaat stevig vast en trek de batterij er uit

OPMERKING

Verwijder beslist de accu van de lader na gebruik. Bewaar op een veilige plaats.

Betreffende het ontladen raken van十几年e batterijen e.d.

Aangezien bij neue en langdurig nicht gebruikte batterijen de chemische aktiviteit is teruggelopen, za de stroomopbrengst bij het eerste en tweede gebruik slechts geringহn. Dit is een tijdelijk verschijnse; de normale oplaadtijd kan hersteld worden door de batterij 2 à 3maal bij kamer-temperatuur op te laden.

Om langdurig gebruik van de batterijen te bevorderen

(1) Laad batterijen op voordat ze volledig uitgeput zich. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zichs beschadiging ervan.

(2) Verricht het opladen Niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddelijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijkke batterij onmiddelijk gaat opladen, za de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij.daarom eve afkoelen, voor u met opladen begint.

ONDERHOUD EN INSPECTIE

1. Inspectie van de bevestigingschoef

Alle bevestigingschroeven worden regelmatig geinspecteerd en gecontroleerd of zich juist aangedraaid়n. Wanner een van de schroeven losraakt, dan moet deze onmiddelijk opnieuw aangedraaid worden. Gebeurt dat Niet, dan kan dat tot aanzienlijke gezaren leiden.

1. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de oplader bevuild is. Gebruik geen vloeistoffen zoals tinner of benzine om ta voorkomen dat de afwerking beschadigt.

1. Opbergen

De oplader dient opgeborgen de worden in een droge plaats buiten bereik van kinderen.

4. Lijst verwangingsonderdelen

LETOP

Reparatie, modifi catie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum.

Deze Onderdelenlijst komt van pas wanner u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanner u om reparatie of ander onderhoud verzoekt.

Bij gelebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES

Hitachi elektrisch gereedschap worden voortdurend verbeterd en gewijzigd teneinde gebruik te konnen maken van de新模式 technische ontwikkelingen.

Daarom is möglichk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden.

OPMERKING

Op grond van het voortdurende research-en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehonden.
