BEDIENUNGSANLEITUNG UC 18YK HITACHI

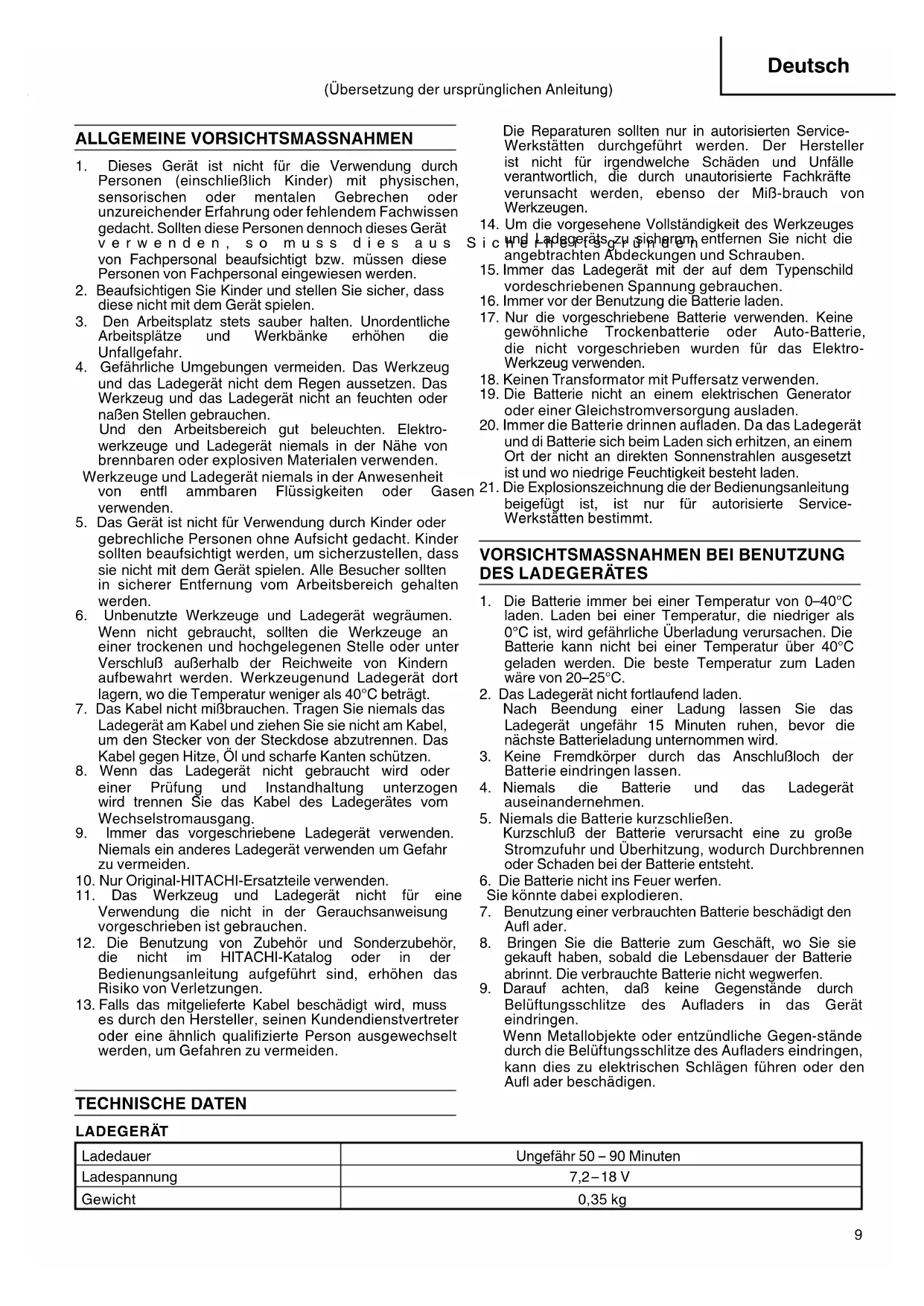

ALLGEMEINE VORSICHTSMASSNAHMEN

1. Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit physischen, sensorischen oder mentalen Gebrechten oder unzureichender Erfahrung oder fehlendem Fachwissen gedacht. Sollten diese Personen dennoch these Gerät verwenden, so muss dies aus von Fachpersonal beaufsichtigt bzw. müssen diese Personen von Fachpersonal eingewiesen werden.
2. Beaufsichtigen Sie Kinder und stellen Sie sicher, dass diese nicht mit dem Gerät speilen.
3. Den Arbeitsplatz stets sauber halten. Unordentliche Arbeitsplätze und Werkbanke erhöhen die Unfallgefahr.
4. Gefährliche Umgebungen vermeiden. Das Werkzeug und das Ladegerät nicht dem Regen aussetzen. Das Werkzeug und das Ladegerät nicht an feuchten oder naßenstellen gebrauchen.

Und den Arbeitsbereich gut beleuchten. Elektrowerkzeuge und Ladegerät niemals in der Höhe von brennbaren oder explosiven Materialen verwenden.

Werkzeuge und Ladegerät niemals in der Anwesenheit von entfl ammbaren Flüssigkeiten oder Gasen verwenden.

1. Das Gerät ist nicht für Verwendung durch Kinder oder gebrechliche Personen ohne Aufsicht gedacht. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät halten. Alle Besucher sollen inicherer Entfernung vom Arbeitsbereich gehalten werden.
2. Unbenutzte Werkzeuge und Ladegerät wegräumen. Wenn nicht gebraucht, sollen die Werkzeuge an einer trockenen und hochgelegenen Stelle oder unter Verschluß außerhalb der Reichweite von Kindern aufbewahrt werden. Werkzeugenund Ladegerät Dort lagern, wo die Temperatur weniger als 40^ beträgt.
3. Das Kabel nicht mißbrauchen. Tragen Sie niemals das Ladegerät am Kabel undziehen Sie sie nicht am Kabel, um den Stecker von der Steckdose abzutrennen. Das Kabel gegen Hitze, Öl und scharfe Kanten schützen.
4. Wenn das Ladegerät nicht gebraucht wird oder einer Prüfung und Instandhaltung unterzogen wird trennen Sie das Kabel des Ladegerätes vom Wechselstromausgang.
5. Immer das vorgeschriebene Ladegerät verwenden. Niemals ein anderes Ladegerät verwenden um Gefahr zu vermeiden.
6. Nur Original-HITACHI-Ersatzteile verwenden.
7. Das Werkzeug und Ladegerät nicht für eine Verwendung die nicht in der Gerauchsanweisung vorgeschrieben ist gebrauchen.
8. Die Benutzung von Zubehor und Sonderzubehor, die nicht im HITACHI-Katalog oder in der Bedienungsanleitung aufgeführrt sind, erhöhen das Risiko von Verletzungen.
9. Falls das mitgelieferte Kabel beschädigt wird, muss es durch den Hersteller, seinen Kundendienstvertreter oder eine ähnlich qualifizierte Person ausgewechselt werden, um Gefahren zu vermeiden.

TECHNISCHE DATEN

LADEGERAT

Ladedauer	Ungefähr 50 – 90 Minuten
Ladespannung	7,2–18 V
Gewicht	0,35 kg

Die Reparaturen sollenn nur in autorisierten ServiceWerkstätten durchgefuhrt werden. Der Hersteller ist nicht für irgendwelche Schaden und Unfälle verantwortlich, die durch unautorisierte Fachkräfte verunsacht werden,ebinso der MiB-brauch von Werkzeugen.
14. Um die vorgesehene Vollständigkeit des Werkzeuges
Sic und Ladegeros zu Sicherern entfernen Sie nicht die angebetrachten Abdeckungen und Schrauben.
15. Immer das Ladegerät mit der auf dem Typenschild vordeschreibenben Spannung gebrauchen.
16. Immer vor der Benutzung die Batterie laden.
17. Nur die vorgeschriebene Batterie verwenden. Keine gewöhnliche Trockenbatterie oder Auto-Batterie, die nicht vorgeschreiben wurden für das Elektro-Werkzeug verwenden.
18.Keinen Transformator mit Puffersatz verwenden.
19. Die Batterie nicht an einem elektrischen Generator oder einer Gleichstromversorgung ausladen.
20. Immer die Batterie drinnen aufladen. Da das Ladegerät und di Batterie sich beim Laden sich erhitzen, an einem Ort der nicht an direkten Sonnenstrahlen ausgesetzt ist und wo niedrige Feuchtigkeit besteht laden.
21. Die Explosionszeichnung die der Bedienungsanleitung beigefegt ist, ist nur für autorisierte Service-Werkstätten bestimmt.

VORSICHTSMASSNAHMEN BEI BENUTZUNG DES LADEGERÄTES

1. Die Batterie immer bei einer Temperatur von 0 - 40^ laden. Laden bei einer Temperatur, die niedriger als 0^ ist, wird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40^ geladen werden. Die Beste Temperatur zum Laden ware von 20 - 25^ .
2. Das Ladegerät nicht fortlaufend laden.
   Nach Beendung einer Ladungleen Sie das Ladegerät ungebahr 15 Minuten ruhen, bevor die{nachste Batterieladung unternommen wird.
3. Keine Fremdkörper durch das Anschlußoch der Batterie eindringen halten.
4. Niemals die Batterie und das Ladegerät auseinandernehmen.
5. Niemals die Batterie kurzschlieben. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden bei der Batterie entstehen.
6. Die Batterie nicht ins Feuer werfen.
   Sie konnte damit explodieren.
7. Benutzung einer verbrauchten Batterie beschädigt den Aufl ader.
8. Bringen Sie die Batterie zum Geschäft, wo Sie sie gekauft haben, sobald die Lebensdauer der Batterie abrinnt. Die verbrauchte Batterie nicht wegwerfen.
9. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Geräte eindringen.

Wenn Metallobjekte oder entzündliche Gegen-stände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen.

VERWENDUNG

Für Ladung des Hitachi Akkumulators

Vor Gebrauch des Akku-Werkzeugs, den Akkumulator wie folgt laden.

1. Das Ladegerätkabel anden Wechselstromausgang schlieben
2. Die Batterie in das Ladegerät einlagen

Die Batterie so austrichen, daß ihr Typenschild gegen das Typenschild des Ladegerats weist und die Batterie hineindrücken, bis sie die Grundplatte berührt (siehe Abb. 1).

Das Ladegerät schaltet sich beim Einsetzen des Akkusein (die Kontrollampe leuchtet auf).

ACHTUNG

Wenn die Kontrollampe nicht aufleuchtet, das Netzkabel von der Steckdose abtrennen und die Einsetzrichtung der Batterie prufen.

Die Kontrollampe erlischt, wenn die Batterie vollgeladen ist.

ACHTUNG

Falls die Batterie wegen direkten Sonnenstrahlen, usw., gleich nach Betrieb überhitz wird, mag es vorkommen, daß die Ladekontrollampe nicht aufleuchtet. In thisem Fall, die Batterie zuerst abkühlen setzen, und danach laden.

Über die Aufladezeit

Tafel 1 Zeigt die erforderliche Ladezeit entsprechend dem Batterietyp.

Tafel 1 Aufladezeit (Etwa. min.) bei 20^

Batteries-pannung(V)	Batteriekapazität (Ah)
	1,2-1,4 Ah 2,0 Ah 2,4 Ah
7,2 V	EB712S, EB7S, FEB7S,EB714S	50 min.	EB7B	80 min.	—	—
9,6 V	BCC912, EB912S,EB9S, EB914S, FEB9S,EB914		EB9B EB924			90 min.
12 V	BCC1212, EB1212S,EB12S, FEB12S,EB1214L, EB1214S		EB12B, EB1220BL EB1224
14,4 V	BCC1412, EB1412S,EB1414, EB1414S		EB14B EB1424
18 V	BCC1812, EB1812S,EB1814SL		EB18B, EB1820,EB1820L		EB1824L

HINWEIS: Die Aufladezeit kann je nach Umgebungstemperatur und Netzspannung unterscheidlich sein.

1. Den Netzstecker des Ladegerats aus der Steckdoseziehen
2. Das Ladegerät festhalten und die Batterie herausziehen

HINWEIS

Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zunehmen und sie aufzubewahren.

Zur Leistung von neuen Batterien

Da die Batteriechemikalien von neuen Batterien und Batterien, die langere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Auflagen der Batterien wieder hergestellt.

Veränderung der Lebensdauer von Batterien

(1) Die Batterien aufladen, bevor sie vollig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßrt, mit der Arbeit aufhoren und die Batterie aufl aden.

Wenn das Werkzeug weiter verwendet wird und die Batterie vollig erschöft wird, kann die Batterie beschädigt und ihre Lebensdauer verkurzt werden.

(2) Nicht bei hohen Temperaturen aufladen.

Eine Akkubatterie erhitzt sich bei der Verwendung.
Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauer nimmt ab.
Die Batterie etwas stehen让他们 und erst aufladen, wenn sie sich abgekühlt hat.

INSTANDHALTUNG UND NACHPRÜFUNG

1. Inspektion der Befestigungsschraube

Alle Befestigungsschrauben werden regelmäßig inspiertz und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

1. Außenreinigung

Wenn das Ladegerät schmutzig ist, es mit einem weichen und trockenen Tuch abwischen oder mit einem in Siefenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden, da sie plastisches Material schmelzen.

3. Lager des Ladegerates, wenn außer Gebrauch

Wenn außer Gebrauch, das Ladegerät an einer trockenen und hochliegenden Stelle außer Reichweite der Kinder lagern.

4. ListederWartungsteile

VORSICHT

Reparatur, Modifi kation und Inspektion von Hitachi

Elektrowerkzeugen müssen durch ein autorisiertes

Hitachi-Kundendienstzentrum durchgefuhrt werden.

These Teilelste ist hilfreich, wenn sie dem autorisierten

Hitachi-Kundendienstzentrum zusammen mit dem

Werkzeug für Reparatur oder Wartung ausgehändigt

wird.

Bei Betrieb und Wartung von Elektrowerkzeugen

müssen die Sicherheitsvorschriften und Normen

beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwahrend

verbesser und modifi ziert, um die neuesten

technischen Fortschritte einzubauen.

Dementsprechend ist es möglich, daß einige Teile

ohne vorherige Benachrichtigung geändert werden.

HINWEIS

Aufgrund des ständigen Forschungs-und Entwicklung

sprogramms vor HITACHI sind Änderungen der hierin

gemachteten technischen Angaben nicht ausgeschlossen.
