UC 18YK - Caricabatterie HITACHI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	Hitachi
Modello	UC 18YK
Tensione di carica	7,2 – 18 V
Peso	0,35 kg
Tempo di carica	Circa 50 – 90 minuti
Temperatura di carica consigliata	0 – 40 °C (ideale 20 – 25 °C)
Tipo di batterie compatibili	Batterie Hitachi (es. EB7S, EB9S, EB12S, EB14S, EB18S, ecc.)
Alimentazione	Rete (presa standard)
Indicatore di carica	Spia luminosa (si accende in carica, si spegne quando carica)
Protezione di sicurezza	Protezione contro cortocircuito, surriscaldamento, sovraccarico
Uso previsto	Caricare solo le batterie Hitachi compatibili
Manutenzione e pulizia	Pulire con un panno asciutto o inumidito con acqua saponata; non usare solventi
Conservazione	In un luogo asciutto, rialzato e fuori dalla portata dei bambini
Pezzi di ricambio	Usare solo pezzi Hitachi originali
Riparabilità	Affidare qualsiasi riparazione a un servizio post-vendita Hitachi autorizzato
Temperatura di conservazione	Inferiore a 40 °C
Accessori inclusi	Cavo di alimentazione

Domande frequenti - UC 18YK HITACHI

Come caricare correttamente la batteria con il caricabatterie UC 18YK?

Collegare il caricabatterie a una presa di rete. Inserire la batteria allineando le targhette nominali fino a quando non tocca il fondo del caricabatterie. La spia luminosa si accende per indicare la carica. Una volta spenta, la batteria è completamente carica. Scollegare il caricabatterie e rimuovere la batteria.

Cosa fare se la spia luminosa del caricabatterie non si accende?

Verificare innanzitutto che la batteria sia inserita correttamente e che la presa di rete funzioni. Se la batteria è calda (ad esempio dopo esposizione al sole), lasciarla raffreddare prima di tentare la carica. Se il problema persiste, contattare un servizio post-vendita autorizzato Hitachi.

Posso caricare altri tipi di batterie oltre alle batterie Hitachi con questo caricabatterie?

No, utilizzare solo batterie Hitachi compatibili (modelli elencati nel manuale). Caricare altre batterie può danneggiare il caricabatterie o la batteria e comporta un rischio per la sicurezza.

Come prolungare la durata della batteria?

Ricaricare la batteria prima che sia completamente scarica. Evitare di caricare una batteria calda; lasciarla raffreddare dopo l'uso. Mantenere una temperatura di carica tra 20 e 25 °C per risultati migliori.

Qual è il tempo di carica per una batteria tipica?

Il tempo di carica varia a seconda del tipo e della capacità della batteria, ma è generalmente compreso tra 50 e 90 minuti a 20 °C. Consultare la tabella nel manuale per durate specifiche.

Quali precauzioni di sicurezza devo osservare durante l'uso del caricabatterie?

Non utilizzare il caricabatterie all'aperto o in ambiente umido. Non tirare il cavo. Tenerlo lontano da calore e oggetti infiammabili. Non coprire le fessure di aerazione. Dopo ogni carica, lasciare riposare il caricabatterie per 15 minuti prima di una nuova carica.

Dove posso procurarmi pezzi di ricambio per il caricabatterie UC 18YK?

I pezzi di ricambio devono essere pezzi Hitachi originali. È possibile ordinarli presso un rivenditore autorizzato Hitachi o il servizio post-vendita. Non tentare di riparare da soli il caricabatterie.

Come pulire il caricabatterie UC 18YK?

Scollegare il caricabatterie prima della pulizia. Usare un panno morbido e asciutto, o leggermente inumidito con acqua saponata. Non utilizzare mai solventi come benzina o diluente, poiché possono danneggiare la plastica.

Cosa fare se il caricabatterie si surriscalda durante l'uso?

Un leggero riscaldamento è normale, ma se il caricabatterie diventa molto caldo, scollegarlo immediatamente e lasciarlo raffreddare. Verificare che le fessure di aerazione non siano ostruite e che la temperatura ambiente non superi i 40 °C. Se il problema persiste, far controllare il caricabatterie da un professionista.

Posso usare il caricabatterie UC 18YK in continuo?

È sconsigliato caricare più batterie in sequenza senza interruzione. Dopo ogni carica, lasciare riposare il caricabatterie per circa 15 minuti prima di iniziare una nuova carica. Questo protegge il caricabatterie e la batteria.

MANUALE UTENTE UC 18YK HITACHI

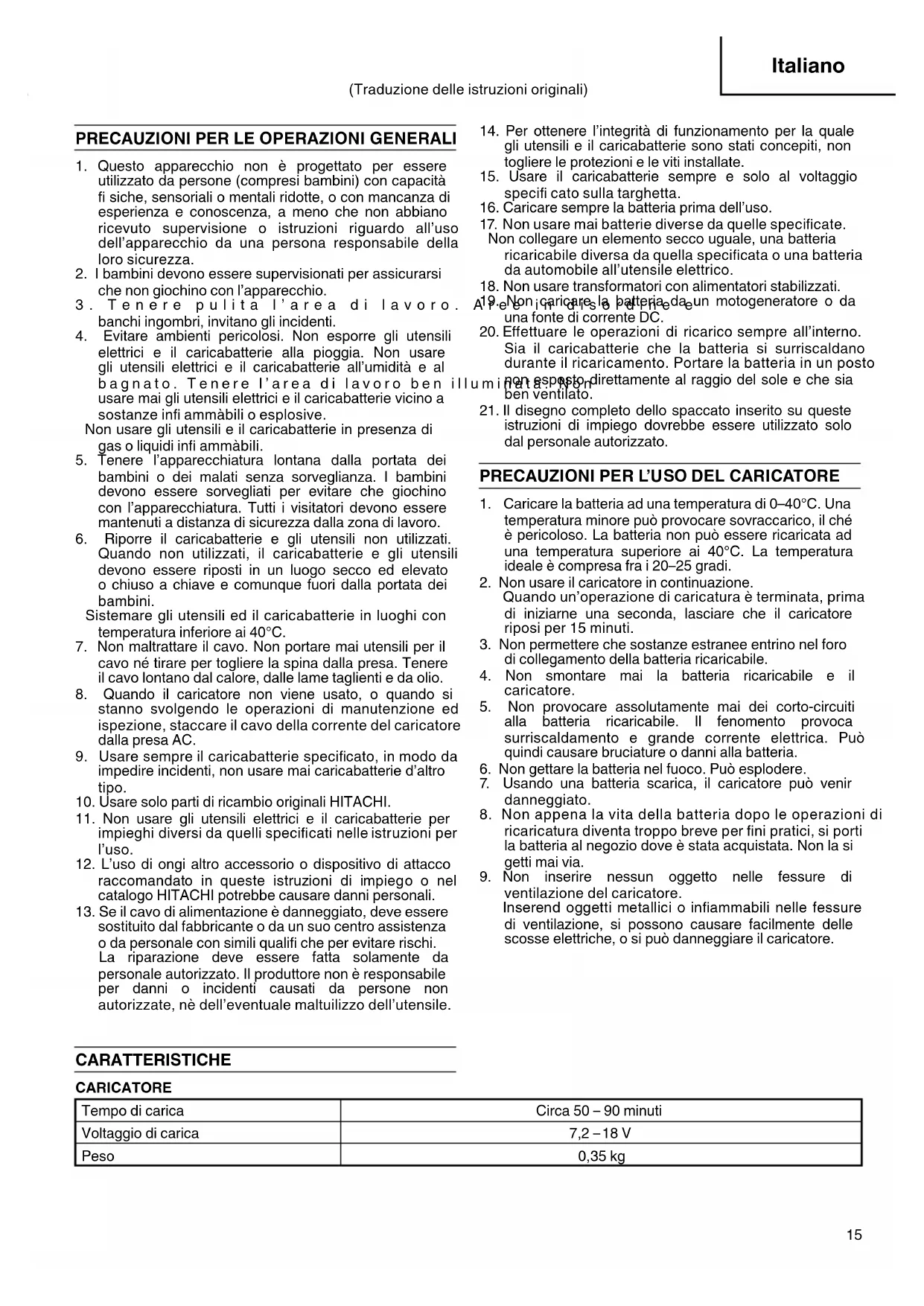

PRECAUZIONI PER LE OPERAZIONI GENERALI

1. Questo appearecchio non è progettato per essere utilizzato da persone (compresi bambini) con disponà fi siche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza.
2. I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
3. Tenere pulita'l'area di lavoro. bianchi ingombri, invitano gli incidenti.
4. Evitare ambienti pericolosi. Non esporre gli utensili elettrici e il caricabatterie alla pioggia. Non usare gli utensili elettrici e il caricabatterie all'umidità e al bagnato. Tenere l'area di lavoro ben il usare mai gli utensili elettrici e il caricabatterie vicino a sostanze infiammabili o esplosive.

Non usare gli utensili e il caricabatterie in presenza di gas o liquidi infi ammàbili.

1. Tenere l'apparecchiatura lontana dalla portata dei bambini o dei malati sulla sorveglianza. I bambini devono essere sorvegliati per evitare che giochino con l'apparecchiatura. Tutti i visitatori devono essere mantenuti a distance di sicurezza nella zona di lavoro.
2. Riporre il caricabatterie e gli utensili non utilizzati. Quando non utilizzati, il caricabatterie e gli utensili devono essere riposti in un luogo secco ed elevato o chiuso a chiave e comunique fuori alla portata dei bambini.

Sistemare gli utensili ed il caricabatterie in luoghi con temperatura inferiore ai 40^ .

1. Non maltrattare il cavo. Non portare mai utensili per il cavo né tirare per togliere la spina alla presa. Tenere il cavo lontano dal calore, dalle lame taglienti e da olio.
2. Quando il caricatore non viene usato, o quando si stanno svolgendo le operazioni di manutenzione ed ispezione, staccare il cavo della corrente del caricatore alla presa AC.
3. Usare sempre il caricabatterie specificato, in modo da impedire incidenti, non usare mai caricabatterie d'altro tipo.
4. Usare solo parti di ricambio originali HITACHI.
5. Non usare gli utensili elettrici e il caricabatterie per impieghi diversi da quelli specificati nelle istruzioni per l'uso.
6. L'uso di ongi altri accessorio o dispositorio di attacco raccommando in queste istruzioni di impiego o nel catalogo HITACHI potrebbe causare danni personali.
7. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante o da un suo centro assistenza o da personale con simili quali che per evitare rischi. La riparazione deve essere fatta solamente da personale autorizzato. Il produttore non è responsable per danni o incidenti causati da persona non autorizzate, né dell'eventuale maltulizzo dell'utensile.

CARATTERISTICHE
CARICATORE

Tempo di carica	Circa 50 – 90 minuti
Voltaggio di carica	7,2 – 18 V
Peso	0,35 kg

1. Per ottenere l'integrità di funzionamento per la quale gli utensili e il caricabatterie sono stati concepiti, non togliere le protezioni e le viti installate.
2. Usare il caricabatterie sempre e solo al voltaggio speci cato sulla targhetto.
3. Caricare sempre la batteria prima dell'uso.
4. Non usare mai batterie diverse da quale specificate. Non collegare un elemento secco uguate, una batteria ricaricabile diversa da quella specificata o una batteria da automobile all'utensile elettrico.
5. Non usare transformatori con alimentatori stabilizzati.
6. Non caricare la pateria da un motogeneratore o da una fonte di corrente DC.
7. Effettuare le operazioni di ricarico sempre all'interno. Sia il caricabatterie che la batteria si surriscaldano durante il ricaricamento. Portare la batteria in un posti non sospost direttamente al raggio del sole e che sia ben ventilato.
8. Il disegno completo dello spaccato inserto su queste istruzioni di impiego dovrebbe essere utilizzato solo dal personale autorizzato.

PRECAUZIONI PER L'USO DEL CARICATORE

1. Caricare la batteria ad una temperatura di 0 - 40^ . Una temperatura minore cui provocare sovraccarico, il chè è pericoloso. La batteria non cui essere ricaricata ad una temperatura superiore ai 40^ . La temperatura ideale è compresa fra i 20-25 gradi.
2. Non usare il caricatore in continuazione.
   Quando un'operazione di caricatura è terminata, prima di iniziare una seconda, lasciare che il caricatore riposi per 15 minuti.
3. Non permettere che sostanze estranee entrino nel foro di collegamento della batteria ricaricabile.
4. Non smontare mai la batteria ricaricabile e il caricatore.
5. Non provocare assolutamente mai dei corto-circuiti alla batteria ricaricabile. Il fenimento provoca surriscaldamento e grande corrente elettrica. Puo quindi causare bruciature o danni alla batteria.
6. Non gettare la batteria nel fuoco. Puo esplodere.
7. Usando una batteria scarica, il caricatore-po venire danneggiato.
8. Non appena la vita della batteria dopo le operazioni di ricaricatura diventa troppo breve per fini pratici, si porti la batteria al negozio dove è stata acquistata. Non la si getti mai via.
9. Non inseire nessun oggettone nelle fissure di ventilazione del caricatore. Inserend oggetti metallici o infiammabili nelle fissure di ventilazione, si possono causare miglioramente delle scosse elettriche, o si può danneggiare il caricatore.

APPLICAZIONI

Ricarica della batteria Hitachi

Prima di utilizzare l'utensile elettrico, caricare la batteria come indicato di seguito.

1. Collegare il cavo del caricatore alla presa AC
2. Inserire la batteria nel caricatore

Sistemare la batteria in modo che abbia l'etichetta rivolta verso l'etichetta del caricatore e premerla fino a quando non venga in contatto con la piastrina inferiore (Vedere le Fig. 1).

L'inserimento della batteria accenderà il caricatore (la spia si illumina).

ATTENZIONE

Se la lampada spia non si illumina, togliere il cavo di corrente alla presa di rete e controllare come è insertita la batteria.

La lampada spia si spegne quando la batteria è caricata appieno.

ATTENZIONE

Se la batteria è calda a causa dei raggi diretti del sole ad operazione eseguita, la lampada spia del caricatore a volte non si illumina.

Prima di iniziare le operazioni di carico raffreddare la batteria.

Tempo di carica necessario

La Tabella 1 indica il tempo di carica necessario a seconda del tipo di batteria.

Tabella 1 Tempo di ricarica (min. circa) a 20^

Tensionebattera (V)	Capacità batteria (Ah)
	1,2-1,4 Ah 2,0 Ah 2,4 Ah
7,2 V	EB712S, EB7S, FEB7S,EB714S	50 min.	EB7B	80 min.	-	-
9,6 V	BCC912, EB912S,EB9S, EB914S, FEB9S,EB914		EB9B EB924			90 min.
12 V	BCC1212, EB1212S,EB12S, FEB12S,EB1214L, EB1214S		EB12B, EB1220BL EB1224
14,4 V	BCC1412, EB1412S,EB1414, EB1414S		EB14B EB1424
18 V	BCC1812, EB1812S,EB1814SL		EB18B, EB1820,EB1820L		EB1824L

NOTA: Il tempo mpo di carica varia a seconda della temperatura ambientale e della tensione di alimentazione.

1. Scollegare il cavo di alimentazione del caricatore alla presa CA

2. Tenere saldamente il caricatore e estrarre la batteria

NOTA

Assicurarsi di estrarre la batteria dal caricatore durante l'uso e quindi conservarla.

Scarica nel caso di batterie nuove, ecc.

Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, la scarica esterna può essere abbassata quando le si usa per la prima e seconda volta. Questo è un fenomeno temporaneo e il tempo normale necessario per la carica viene ripristinato ricaricando la batteria per 2 o 3 volte.

Come mantenere più lunga la durata delle batterie

(1) Ricaricare le batterie prima che si scarichino completeness. Quando si sente che la potenza dell'attrezzo si indebolisce, interrompere l'uso e ricaricare la batteria. Se si continua l'uso e si finisce la corrente elettrica, la batteria cui è essere danneggiata e la sua durata abbreviarsi.

(2) Evitare di raggiungere alte temperature.

Una batteria ricaricabile si riscalda subito dopo l'uso. Se si ricarica una batteria subito dopo averla usata, la sostenza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raff reddarsi per un po'e quindi ricaricarla.

MANUTENZIONE E CONTROLLI

1. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano escluivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se ciò non avviene sioulda causare un grave incidente.

1. Pulizia della carcassa dell'utensile

Se il caricatore è sporco, pulirlo con uno straccio soffice, inumidito di acqua e sapone.

en usare solventi cloridici, benzina o diluenti peri benzina, in quanto potrebbero deformare la plastica.

1. Conservazione del caricatore

Quando non è usato, il caricatore deve essere conservato in un luogo asciutto e chiuso o in alto, affinché sia fuori alla portata dei bambini.

4. Listade pezdi ricambio

CAUTELA

Riparazioni, modifi che e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato.

Questa lista dei pezioni torna utile se viene presentata con l'utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione.

Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

MODIFICHE

Gli utensili elettrici Hitachi vengono continuamente migliorati e modifi CATI per includere le più recenti innovazioni technologiche.

Di seguenza, alcuni pezioni assere modifi cati alla preavviso.

NOTA

A causa del continuo programma di ricerca a sviluppo della HITACHI, le caratteristiche riportate in quello foglio sono soggette a cambiamentienza Preventiva comunità.
