MANUALE UTENTE UC 18YGL HITACHI

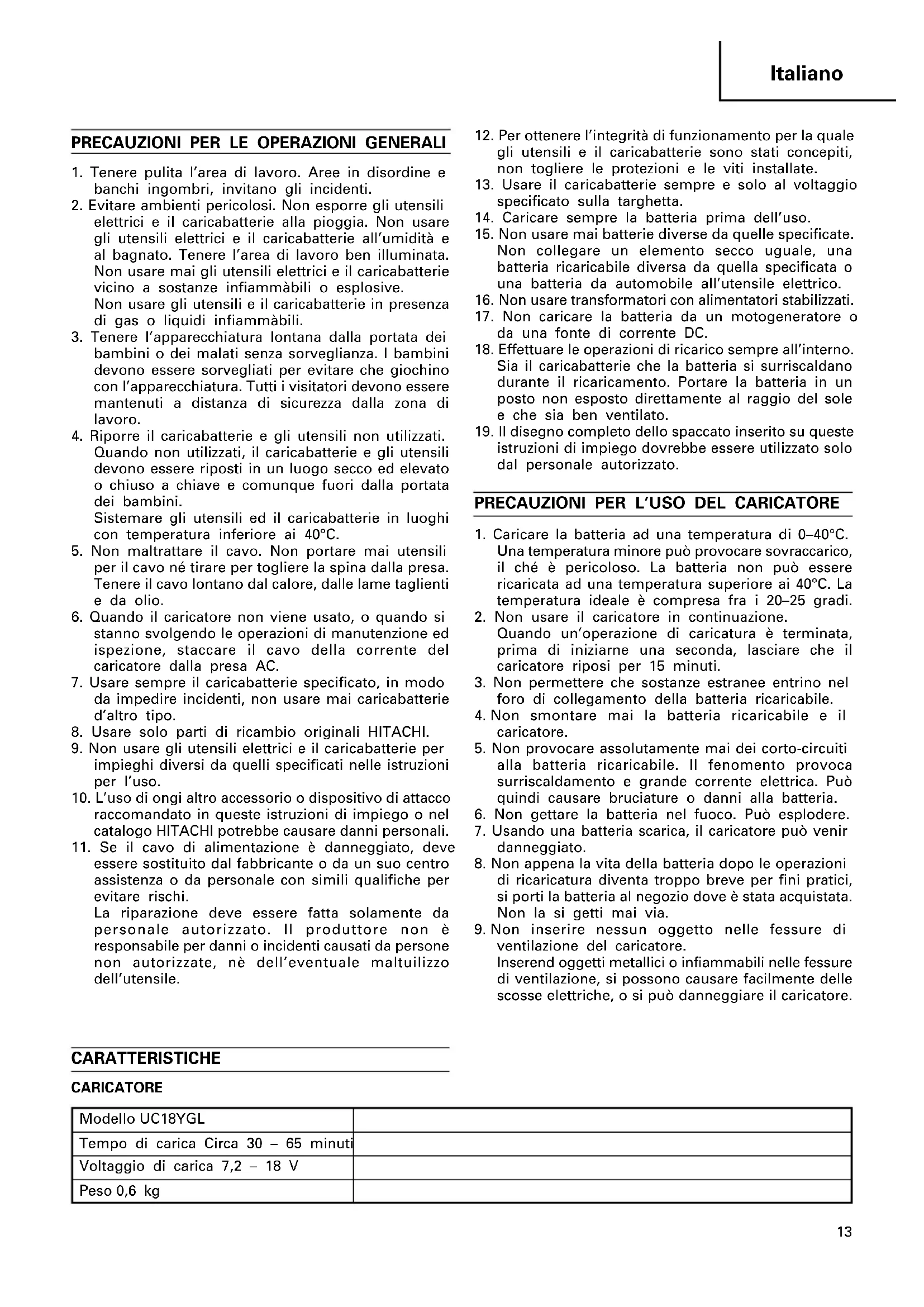

PRECAUZIONI PER LE OPERAZIONI GENERALI

1. Tenere pulita l’area di lavoro. Aree in disordine e

banchi ingombri, invitano gli incidenti.

2. Evitare ambienti pericolosi. Non esporre gli utensili

elettrici e il caricabatterie alla pioggia. Non usare gli utensili elettrici e il caricabatterie all’umidità e al bagnato. Tenere l’area di lavoro ben illuminata. Non usare mai gli utensili elettrici e il caricabatterie vicino a sostanze infiammàbili o esplosive. Non usare gli utensili e il caricabatterie in presenza di gas o liquidi infiammàbili.

3. Tenere l’apparecchiatura lontana dalla portata dei

bambini o dei malati senza sorveglianza. I bambini devono essere sorvegliati per evitare che giochino con l’apparecchiatura. Tutti i visitatori devono essere mantenuti a distanza di sicurezza dalla zona di lavoro.

4. Riporre il caricabatterie e gli utensili non utilizzati.

Quando non utilizzati, il caricabatterie e gli utensili devono essere riposti in un luogo secco ed elevato o chiuso a chiave e comunque fuori dalla portata dei bambini. Sistemare gli utensili ed il caricabatterie in luoghi con temperatura inferiore ai 40°C.

5. Non maltrattare il cavo. Non portare mai utensili

per il cavo né tirare per togliere la spina dalla presa. Tenere il cavo lontano dal calore, dalle lame taglienti e da olio.

6. Quando il caricatore non viene usato, o quando si

stanno svolgendo le operazioni di manutenzione ed ispezione, staccare il cavo della corrente del caricatore dalla presa AC.

7. Usare sempre il caricabatterie specificato, in modo

da impedire incidenti, non usare mai caricabatterie d’altro tipo.

8. Usare solo parti di ricambio originali HITACHI.

9. Non usare gli utensili elettrici e il caricabatterie per

impieghi diversi da quelli specificati nelle istruzioni per l’uso.

10. L’uso di ongi altro accessorio o dispositivo di attacco

raccomandato in queste istruzioni di impiego o nel catalogo HITACHI potrebbe causare danni personali.

11. Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal fabbricante o da un suo centro assistenza o da personale con simili qualifiche per evitare rischi. La riparazione deve essere fatta solamente da personale autorizzato. Il produttore non è responsabile per danni o incidenti causati da persone non autorizzate, nè dell’eventuale maltuilizzo dell’utensile.

12. Per ottenere l’integrità di funzionamento per la quale

gli utensili e il caricabatterie sono stati concepiti, non togliere le protezioni e le viti installate.

13. Usare il caricabatterie sempre e solo al voltaggio

specificato sulla targhetta.

14. Caricare sempre la batteria prima dell’uso.

15. Non usare mai batterie diverse da quelle specificate.

Non collegare un elemento secco uguale, una batteria ricaricabile diversa da quella specificata o una batteria da automobile all’utensile elettrico.

16. Non usare transformatori con alimentatori stabilizzati.

17. Non caricare la batteria da un motogeneratore o

da una fonte di corrente DC.

18. Effettuare le operazioni di ricarico sempre all’interno.

Sia il caricabatterie che la batteria si surriscaldano durante il ricaricamento. Portare la batteria in un posto non esposto direttamente al raggio del sole e che sia ben ventilato.

19. Il disegno completo dello spaccato inserito su queste

istruzioni di impiego dovrebbe essere utilizzato solo dal personale autorizzato.

PRECAUZIONI PER L’USO DEL CARICATORE

1. Caricare la batteria ad una temperatura di 0–40°C.

Una temperatura minore può provocare sovraccarico, il ché è pericoloso. La batteria non può essere ricaricata ad una temperatura superiore ai 40°C. La temperatura ideale è compresa fra i 20–25 gradi.

2. Non usare il caricatore in continuazione.

Quando un’operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

3. Non permettere che sostanze estranee entrino nel

foro di collegamento della batteria ricaricabile.

4. Non smontare mai la batteria ricaricabile e il

5. Non provocare assolutamente mai dei corto-circuiti

alla batteria ricaricabile. Il fenomento provoca surriscaldamento e grande corrente elettrica. Può quindi causare bruciature o danni alla batteria.

6. Non gettare la batteria nel fuoco. Può esplodere.

7. Usando una batteria scarica, il caricatore può venir

8. Non appena la vita della batteria dopo le operazioni

di ricaricatura diventa troppo breve per fini pratici, si porti la batteria al negozio dove è stata acquistata. Non la si getti mai via.

9. Non inserire nessun oggetto nelle fessure di

ventilazione del caricatore. Inserend oggetti metallici o infiammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore. CARATTERISTICHE CARICATORE Modello UC18YGL Tempo di carica Circa 30 – 65 minuti Voltaggio di carica 7,2 – 18 V Peso 0,6 kg 04Ita_UC18YGL_WE_NE 07/10/31, 17:2413Italiano

APPLICAZIONI Ricarica della batteria Hitachi 䡬 BCL1415, EBL1430, BCL1430, EBM1430R, BCL1815, EBM1830 RICARICA Prima di usare il trapano elettrico, caricare la batteria come indicato di seguito.

1. Collegare il cavo di alimentazione del caricatore a

una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia dello stato di carica lampeggia in rosso. (A intervalli di un secondo.)

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore fino a che tocca il fondo del caricatore e controllare la polarità come mostrato nella Fig 1. ATTENZIONE: 䡬 Se le pile sono inserite in direzione contraria, non solo la carica diviene impossibile ma possono verificarsi anche problemi nel caricatore come la deformazione del terminale di carica.

Quando si inserisce una batteria nel caricatore, la spia di stato carica si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia di stato carica lampeggia in rosso. (A intervalli di un secondo.) (Vedere le Tabella 1) (1) Indicazione della spia Le indicazioni della spia sono come indicato nella Tabella 1, a seconda delle condizioni del caricatore o della batteria ricaricabile. Tabella 1 Indicazioni della spia Prima della Lampeggia Si illumina per 0,5 secondi. carica Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Si illumina Si illumina stabilmente Lampeggia Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Lampeggia Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi) ■■■■■■■■■■■■■ Si illumina Si illumina stabilmente Carica completa Malfunzionamento della batteria o del caricatore Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raffredda). Spia di surriscalda- mento (verde) Spia stato di carica (rossa) Durante la carica Carica impossibile Standby di surriscalda- mento (3) Tempo di carica necessario La Tabella 3 indica il tempo di carica necessario a seconda del tipo di batteria Tabella 3 Tempo di ricarica (min. circa) a 20°C NOTA: Il tempo di carica varia a seconda della temperatura ambientale.

4. Scollegare il cavo di alimentazione del caricatore

5. Tenere saldamente il caricatore e estrarre la batteria.

NOTA Assicurarsi di estrarre la batteria dal caricatore dopo l‘uso e quindi conservarla. Batterie ricaricabili Temperature di carica per le baatterie BCL1415, EBL1430,

BCL1430, EBM1430R, 0°C — 50°C

BCL1815, EBM1830 (2) Temperatura della batteria ricaricabile Le temperature delle batterie ricaricabili sono come indicato nella tabella sotto. Consentire alle batterie che si sono riscaldate, di raffreddarsi prima ricaricarle. Tabella 2 Capacità batteria (Ah) BATTERIA Li-ion 1,5 Ah 3,0 Ah EBL1430 (4 cellule) 14,4V BCL1415 (4 cellule) 30min. BCL1430 (8 cellule) 65min. EBM1430R (8 cellule) 18V BCL1815 (5 cellule) 30min. EBM1830 (10 cellule) 65min. Tensione battera 04Ita_UC18YGL_WE_NE 07/10/31, 17:2414Italiano

Scarica nel caso di batterie nuove, ecc. Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, la scarica esterna può essere abbassata quando le si usa per la prima e seconda volta. Questo è un fenomeno temporaneo e il tempo normale necessario per la carica viene ripristinato ricaricando la batteria per 2 o 3 volte. Come mantenere più lunga la durata delle batterie (1) Ricaricare le batterie prima che si scarichino completamente. Quando si sente che la potenza dell’attrezzo si indebolisce, interrompere l’uso e ricaricare la batteria. Se si continua l’uso e si finisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi. (2) Evitare di raggiungere alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raffreddarsi per un po’e quindi ricaricarla. ATTENZIONE 䡬 Se la batteria viene caricata mentre è calda perché rimasta esposta a lungo ai raggi solari o perché immediatamente dopo l’uso della batteria, la spia di surriscaldamento del caricatore può illuminarsi in verde. In questo caso, prima lasciar raffreddare la batteria e poi eseguire l’operazione di carica. 䡬 Quando lo stato della carica lampeggia velocemente in rosso (a intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel foro di installazione della batteria. Se non sono presenti oggetti estranei è probabile che la batteria od il caricatore non funzioni bene. Farla vedere a un Agente di manutenzione autorizzato. 䡬 Poiché il micro computer incorporato impiega circa 3 secondi per confermare che la batteria caricata con l’UC18YGL è stata espulsa, aspettare almeno 3 secondi prema di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, essa può non essere caricata in modo approprioato.

MANUTENZIONE E CONTROLLI

1. Controllo delle viti di tenuta:

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano escluivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se ciò non avviene si può causare un grave incidente.

2. Pulizia della carcassa dell’utensile

Se il caricatore è sporco, pulirlo con uno straccio soffice, inumidito di acqua e sapone. Non usare solventi cloridici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

3. Conservazione del caricatore

Quando non è usato, il caricatore deve essere conservato in un luogo asciutto e chiuso o in alto, affinché sia fuori dalla portata dei bambini.

4. Lista dei pezzi di ricambio

CAUTELA: Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE: Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi possono essere modificati senza preavviso. NOTA A causa del continuo programma di ricerca a sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione. 04Ita_UC18YGL_WE_NE 07/10/31, 17:2415Nederlands
