MANUAL DE UTILIZADOR UC 18YGL HITACHI

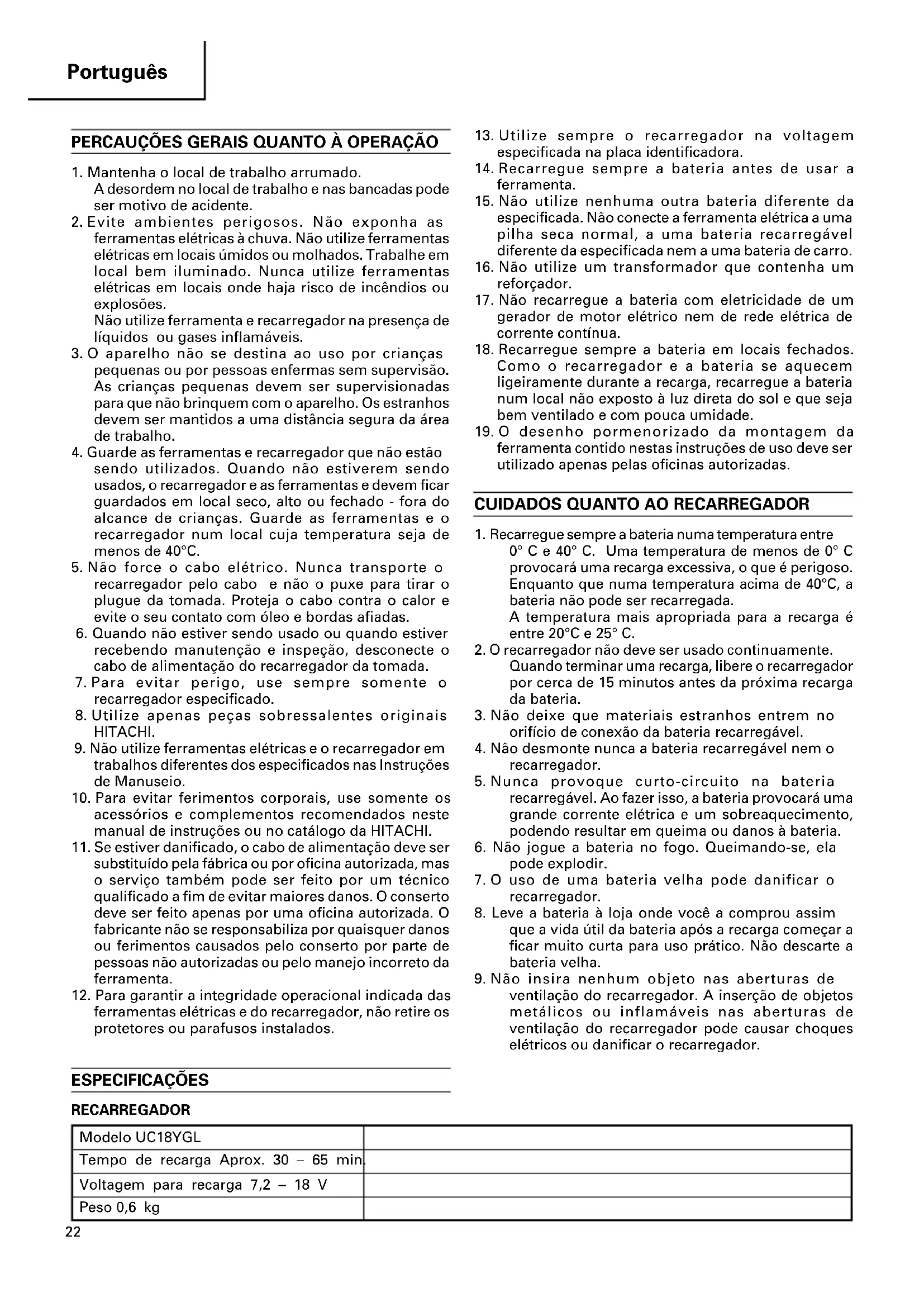

PERCAUÇÕES GERAIS QUANTO À OPERAÇÃO

1. Mantenha o local de trabalho arrumado.

A desordem no local de trabalho e nas bancadas pode ser motivo de acidente.

2. Evite ambientes perigosos. Não exponha as

ferramentas elétricas à chuva. Não utilize ferramentas elétricas em locais úmidos ou molhados. Trabalhe em local bem iluminado. Nunca utilize ferramentas elétricas em locais onde haja risco de incêndios ou explosões. Não utilize ferramenta e recarregador na presença de líquidos ou gases inflamáveis.

3. O aparelho não se destina ao uso por crianças

pequenas ou por pessoas enfermas sem supervisão. As crianças pequenas devem ser supervisionadas para que não brinquem com o aparelho. Os estranhos devem ser mantidos a uma distância segura da área de trabalho.

4. Guarde as ferramentas e recarregador que não estão

sendo utilizados. Quando não estiverem sendo usados, o recarregador e as ferramentas e devem ficar guardados em local seco, alto ou fechado - fora do alcance de crianças. Guarde as ferramentas e o recarregador num local cuja temperatura seja de menos de 40°C.

5. Não force o cabo elétrico. Nunca transporte o

recarregador pelo cabo e não o puxe para tirar o plugue da tomada. Proteja o cabo contra o calor e evite o seu contato com óleo e bordas afiadas.

6. Quando não estiver sendo usado ou quando estiver

recebendo manutenção e inspeção, desconecte o cabo de alimentação do recarregador da tomada.

8. Utilize apenas peças sobressalentes originais

9. Não utilize ferramentas elétricas e o recarregador em

trabalhos diferentes dos especificados nas Instruções de Manuseio.

10. Para evitar ferimentos corporais, use somente os

acessórios e complementos recomendados neste manual de instruções ou no catálogo da HITACHI.

11. Se estiver danificado, o cabo de alimentação deve ser

substituído pela fábrica ou por oficina autorizada, mas o serviço também pode ser feito por um técnico qualificado a fim de evitar maiores danos. O conserto deve ser feito apenas por uma oficina autorizada. O fabricante não se responsabiliza por quaisquer danos ou ferimentos causados pelo conserto por parte de pessoas não autorizadas ou pelo manejo incorreto da ferramenta.

12. Para garantir a integridade operacional indicada das

ferramentas elétricas e do recarregador, não retire os protetores ou parafusos instalados.

13. Utilize sempre o recarregador na voltagem

especificada na placa identificadora.

14. Recarregue sempre a bateria antes de usar a

15. Não utilize nenhuma outra bateria diferente da

especificada. Não conecte a ferramenta elétrica a uma pilha seca normal, a uma bateria recarregável diferente da especificada nem a uma bateria de carro.

16. Não utilize um transformador que contenha um

17. Não recarregue a bateria com eletricidade de um

gerador de motor elétrico nem de rede elétrica de corrente contínua.

18. Recarregue sempre a bateria em locais fechados.

Como o recarregador e a bateria se aquecem ligeiramente durante a recarga, recarregue a bateria num local não exposto à luz direta do sol e que seja bem ventilado e com pouca umidade.

19. O desenho pormenorizado da montagem da

ferramenta contido nestas instruções de uso deve ser utilizado apenas pelas oficinas autorizadas.

CUIDADOS QUANTO AO RECARREGADOR

1. Recarregue sempre a bateria numa temperatura entre

0° C e 40° C. Uma temperatura de menos de 0° C provocará uma recarga excessiva, o que é perigoso. Enquanto que numa temperatura acima de 40°C, a bateria não pode ser recarregada. A temperatura mais apropriada para a recarga é entre 20°C e 25° C.

2. O recarregador não deve ser usado continuamente.

Quando terminar uma recarga, libere o recarregador por cerca de 15 minutos antes da próxima recarga da bateria.

3. Não deixe que materiais estranhos entrem no

orifício de conexão da bateria recarregável.

4. Não desmonte nunca a bateria recarregável nem o

recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento, podendo resultar em queima ou danos à bateria.

6. Não jogue a bateria no fogo. Queimando-se, ela

7. O uso de uma bateria velha pode danificar o

8. Leve a bateria à loja onde você a comprou assim

que a vida útil da bateria após a recarga começar a ficar muito curta para uso prático. Não descarte a bateria velha.

9. Não insira nenhum objeto nas aberturas de

ventilação do recarregador. A inserção de objetos metálicos ou inflamáveis nas aberturas de ventilação do recarregador pode causar choques elétricos ou danificar o recarregador. Modelo UC18YGL Tempo de recarga Aprox. 30 – 65 min. Voltagem para recarga 7,2 – 18 V Peso 0,6 kg ESPECIFICAÇÕES RECARREGADOR 07Por_UC18YGL_WE_NE 07/10/31, 17:252223 Português APLICAÇÃO Para recarregar a BATERIA HITACHI 䡬 BCL1415, EBL1430, BCL1430, EBM1430R, BCL1815, EBM1830 RECARGA Antes de usar a ferramenta elétrica, recarregue a bateria da seguinte forma.

1. Conecte o cabo de eletricidade do recarregador na

tomada. Ao ligar a ficha do carregador a uma tomada, a lâmpada de estado do carregamento piscará a vermelho. (Em intervalos de 1 segundo).

2. Insira a bateria no recarregador.

Insira firmemente a bateria no recarregador até que ela entre em contato com o fundo do recarregador, se certificando que as polaridades estão corretas, como mostra a Fig. 1. ATENÇÃO 䡬 Se a bateria for inserida na direção inversa, não somente será impossível recarregá-la como também pode causar problemas no recarregador como, por exemplo, deformação no terminal de recarga.

Ao inserir a bateria no carregador, a lâmpada de estado do carregamento acender-se-á continuamente a vermelho. Quando a bateria ficar completamente recarregada, a lâmpada de estado do carregamento piscará a vermelho. (Em intervalos de 1 segundo.) (Veja Tabela

(1) Indicação da lâmpada As indicações da lâmpada serão como as mostradas na Tabela 1, de acordo com a condição do carregador ou da bateria recarregável. Standby em caso de sobreaque- cimento Durante a recarga Recarga completa Recarga impossível Tabela 1 Indicações da lâmpada Antes da Pisca Acende-se por 0,5 segundo. Não se acende por recarga 0,5 segundo. (desliga-se por 0,5 segundo) Acende Fica continuamente acesa Pisca Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Tremula Acende-se por 0,5 segundo. Não se acende por 0,1 segundo. (desliga-se por 0,1 segundo) ■■■■■■■■■■■■■ Acende Fica continuamente acesa Defeito na bateria ou no carregador Bateria sobreaquecida. Não é possível carregar (a carga inicia quando a bateria arrefecer). Lâmpada de estado do carregamento (vermelha) Lâmpada de sobreaque- cimento (verde) NOTA O tempo de carga pode variar de acordo com a temperatura ambiente. (3) A respeito do tempo de recarga A Tabela 3 mostra o tempo de recarga necessário de acordo com o tipo de bateria. Tabela 3 Tempo de recarga (em min. aprox.) a 20° C

para fora. NOTA Não esqueça de retirar a bateria do recarregador depois da utilização e de guardá-la de forma correta. (2) Quanto a temperaturas da bateria recarregável. As temperaturas das baterias recarregáveis são as mostradas na tabela abaixo. As baterias que se aqueceram devem ser esfriadas por um tempo antes de serem recarregadas. Tabela 2 Temperaturas nas Baterias recarregáveis quais a bateria pode ser recarregada BCL1415, EBL1430,

BCL1430, EBM1430R, 0°C — 50°C

BCL1815, EBM1830 Capacidade da bateria (Ah) BATERIA Li-ion 1,5 Ah 3,0 Ah EBL1430 (4 células) 14,4V BCL1415 (4 células) 30min. BCL1430 (8 células) 65min. EBM1430R (8 células) 18V BCL1815 (5 células) 30min. EBM1830 (10 células) 65min. Voltagem

bateria 07Por_UC18YGL_WE_NE 07/10/31, 17:252324 Português Quanto à descarga elétrica no caso de novas baterias, etc. Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vezes. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes. Como prolongar a vida útil das baterias (1) Recarregue as baterias antes que elas se descarreguem completamente. Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor. (2) Evite fazer a recarga em altas temperaturas. A bateria recarregável se aquece imediatamente depois do uso. Se for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que tiver esfriado por algum tempo. ATENÇÃO 䡬 Se a bateria for carregada enquanto estiver quente por ter permanecido por um longo tempo em local sujeito à luz directa do sol, ou porque acabou de ser usada, a lâmpada de sobreaquecimento do carregador acende-se a verde. Nesse caso, primeiro deixe a bateria esfriar para depois iniciar a recarga. 䡬 Quando o estado do carregamento piscar rapidamente a vermelho (em intervalos de 0,2 segundos), verifique se existe algum objecto estranho no orifício de instalação do carregador da bateria. Caso exista, retire-o de lá imediatamente. Se não houver nenhum objeto estranho, é provável que a bateria ou o recarregador estejam com defeito. Leve ambos até o serviço autorizado. 䡬 Como o microcomputador integrado leva cerca de 3 segundos para confirmar se a bateria que está sendo recarregada com UC18YGL foi retirada, espere no mínimo 3 segundos antes de reinseri-la para que continue a ser recarregada. Caso seja reinserida dentro de 3 segundos, ela pode não estar sendo recarregada de maneira correta.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção dos parafusos de fixação

Inspecione regularmente todos os parafusos de fixação e se certifique de que estão corretamente apertados. Caso algum parafuso se afrouxe, reaperte- o imediatamente, do contrário existe risco de graves problemas.

2. Limpeza do recarregador

Quando o recarregador estiver manchado, limpe-o com um pano macio e seco ou com um pano umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

3. Armazenamento do recarregador

Quando não estiver em uso, o recarregador deve ser guardado em local seco, alto e trancado, fora do alcance de crianças.

4. Lista de peças para conserto

CUIDADO: Consertos, modificações e inspeção de Ferramentas Elétricas da Hitachi devem ser realizados por uma Oficina Autorizada da Hitachi. Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da Hitachi ao solicitar conserto ou manutenção. Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. MODIFICAÇÃO: As Ferramentas Elétricas da Hitachi estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos. Dessa forma, algumas peças podem mudar sem aviso prévio. NOTA Devido ao contínuo programa de pesquisa e desenvolvimento da HITACHI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio. 07Por_UC18YGL_WE_NE 07/10/31, 17:252425 ∂ÏÏËÓÈο °∂¡π∫∞ ª∂∆ƒ∞ ¶ƒ√ºÀ§∞•∏™ °π∞ ∆∏ §∂π∆√Àƒ°π∞
