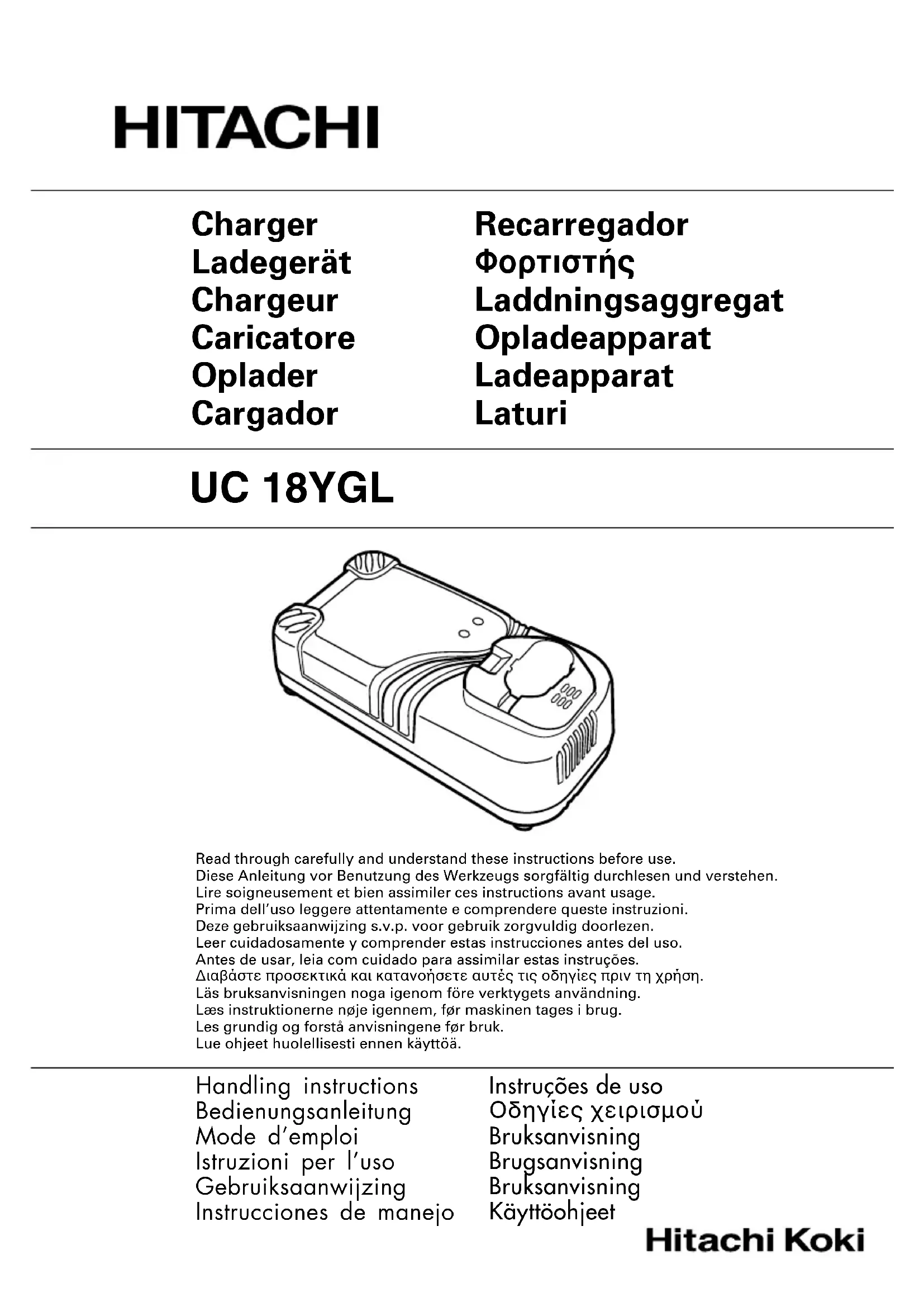

UC 18YGL - Chargeur de batterie HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie
Marque	Hitachi
Modèle	UC 18YGL
Tension de charge	7,2 - 18 V
Temps de charge	30 - 65 minutes (selon la batterie)
Poids	0,6 kg
Plage de température de charge	0°C - 40°C
Température de charge optimale	20°C - 25°C
Types de batteries compatibles	Li-ion 14,4 V (1,5 / 3,0 Ah) et 18 V (1,5 / 3,0 Ah)
Indicateur de charge	Voyant LED rouge (allumé, clignotant, éteint selon état)
Indicateur de surchauffe	Voyant LED vert
Protection	Surchauffe, court-circuit, inversion de polarité
Alimentation électrique	Secteur (cordon d'alimentation)
Fonctions	Charge automatique avec arrêt intelligent
Entretien	Nettoyer avec un chiffon doux et de l'eau savonneuse
Sécurité	Ne pas exposer à la pluie, ne pas utiliser dans un environnement humide
Réparabilité	Confier les réparations à un service après-vente agréé Hitachi
Pièces de rechange	Utiliser uniquement des pièces d'origine Hitachi
Instructions de stockage	Ranger dans un endroit sec et élevé, hors de portée des enfants
Conformité	Conforme à la directive DEEE (2002/96/CE) pour les pays européens
Usage	Pour recharger les batteries Hitachi des outils électroportatifs

FOIRE AUX QUESTIONS - UC 18YGL HITACHI

Comment charger une batterie avec le chargeur UC 18YGL ?

Insérez la batterie dans le chargeur en respectant la polarité. Branchez le chargeur sur une prise secteur. Le voyant rouge s'allume pendant la charge. Une fois la batterie complètement chargée, le voyant clignote. Débranchez le chargeur et retirez la batterie.

Que signifient les différents voyants lumineux ?

Le voyant rouge indique l'état de charge : clignotement lent (prêt), allumé fixe (en charge), clignotement rapide (défaut). Le voyant vert indique une surchauffe.

Pourquoi le voyant rouge clignote-t-il rapidement ?

Un clignotement rapide (0,1 s) indique une anomalie de la batterie ou du chargeur. Vérifiez la propreté des contacts et la température. Si le problème persiste, contactez un réparateur agréé.

Que faire si la batterie ne se charge pas ?

Vérifiez que la batterie est compatible et insérée correctement. Assurez-vous que la température de la batterie est entre 0°C et 40°C. Si le voyant rouge clignote rapidement, il peut y avoir un défaut.

Puis-je charger une batterie d'une autre marque ?

Non, utilisez uniquement les batteries Hitachi spécifiées (Li-ion 7,2-18 V). L'utilisation d'autres batteries peut endommager le chargeur.

Quelle est la durée de charge d'une batterie 14,4 V 1,5 Ah ?

Pour une batterie BCL1415 (14,4 V, 1,5 Ah), le temps de charge est d'environ 30 minutes à 20°C.

Que faire si le chargeur surchauffe ?

Si le voyant vert s'allume, cela signifie que la batterie est trop chaude. Laissez-la refroidir avant de la recharger. Le chargeur reprendra automatiquement.

Comment entretenir le chargeur ?

Nettoyez l'extérieur avec un chiffon doux et sec ou imbibé d'eau savonneuse. N'utilisez pas de solvants. Rangez-le dans un endroit sec.

Puis-je laisser la batterie en charge toute la nuit ?

Il est déconseillé de laisser la batterie en charge après qu'elle soit complètement chargée. Le chargeur s'arrête automatiquement, mais pour prolonger la durée de vie, débranchez-la dès que la charge est terminée.

Où faire réparer mon chargeur Hitachi ?

Confiez les réparations à un service après-vente agréé Hitachi. Utilisez uniquement des pièces d'origine Hitachi.

MODE D'EMPLOI UC 18YGL HITACHI

Lire soigneusement et bien assimiler ces instructions avant usage.

1. Maintenir la zone de travail propre. Des surfaces et des bancs de travail encombrés sont propices aus accidents.

2. Eviter des alentours dangereux. Ne pas exposer l'outil et le chargeur à la pluie. Ne pas utiliser l'outil ou le chargeur en des endroits humides ou mouillés. Maintenir la zone de travail bein éclairée. Ne jamais utiliser d'outils electro-portatifs et de chargeur à proximate de matières inflammables ou explosives. Ne pas utiliser l'outil et le chargeur en présence de gaz ou de liquide inflammables.

3. L'outil n'est pas conscience pour être utilisé par de jeunes enants ou des personnes handicapées sans surveillance. Les jeunes enants devront être surveillés pour s'assurer qu'ils ne jouent pas avec l'outil. Tous les visiteurs doivent être maintainus àonne distance de l'aire de travail.

4. Ranger l'outil et la charger quand ils sont hors service. Quan vous ne les utilisez pas, l'outil et le chargeur seront ranges dans un endroit sec et surelevé ou fermé à clef, c'est-à-dire hors de portée des enfants. Ranger l'outil et le chargeur dans un endroit où la température est inférieure à 40^ .

5. Ne pas fatiguer le cordon. Ne jamais porter le chargeur par le cordon, et pour le débrancher de la prise ne pas tirer le cordon. Maintenir le cordon à l'ecart de la chaleur, de l'huile et des arrêtes pointues.

6. Quand le chargeur n'est pas utilisé ou quand il est soumis à l'entretien ou à une vérification, débrancher le cordon du chargeur de la prise secteur.

7. Utiliser toujours le chargeur spécifique.
   Ne jamais utiliser un chargeur autre que celui spécifique pour éviter les dangers.

8. N'utiliser que des pieces de rechange HITACHI d'origine.

9. Ne pas utiliser l'outil et le chargeur pour une application autre que celles spécifiées dans le mode d'emploi.

10. L'utilisation d'accessoires ou fixations autres que ceux préconisés dans le manuel d'instructions ou le catalogue HITACHI peut partager un danger pour l'utilisateur.

11. Si le cordon d'alimentation est endommage, il faudra le faire remplacer par le fabricant ou son service après-vente ou toute autre personne qualifiée pour éviter tout danger.

Toute réparation doit être effectuee par un réparateur agreeé. Le fabricant ne peut etre tenu responsable des dommages ou blessures dus à une réparation effectuee par une personne non autorisée ou par une mauvaise utilisation de l'outil.

SPECIFICATIONS

CHARGEUR

Modèle UC18YGL
Temps de charge env. 30 - 65 minutes
Tension de charge 7,2 - 18 V
Poids 0,6 kg

1. Pour assurer l'intégrité de la conception de fonctionnement de l'outil et du chargeur, ne pas enlever les couvercles ou les vis qui ont été installés.
2. Utiliser toujours le chargeur à la tension spécifiée sur la plaque indicatrice.
3. Charger toujours la batterie avant utilisation.
4. Ne jamais utiliser une batterie autre que celle spécifiée. Ne pas connecter une pile sèche ordinaire, une batterie rechargeable autre que celle spécifiée ou une batterie d'auto à l'outil electroporatatif.
5. Ne pas utiliser de transformateur élévateur.
6. Ne pas charger la batterie à partir d'un généateur électrique ou d'une alimentation en courant continu.
7. Charger toujours à l'intérieur. Etant donné que le chargeur et la batterie chauffent légarement pendant l'opération de charge, charger la batterie dans un endroit non exposé aux rayons du soleil, à basse humidité et bien aéré.
8. La vue éclatée contenue dans ce manuel d'instructions doit être utilisée seulement dans un centre de réparation agrée.

PRECAUTIONS POUR CHARGEUR

1. Chargez toujours la batterie à une température de 0 - 40^ . Une température inférieure à 0^ entrainera une surcharge dangereuse.
   La batterie ne peut pas etre chargée a une tempereature supérieure a 40^
   Le température la plus appropriée serait de 20 - 25^
2. N'utilisez pas le chargeur continulement.
   Quand une charge a eté effectuee, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.
3. Ne laïsez pas de corps étrangers pénétrer par le trou de raccord de la batterie rechargeable.
4. Ne désassemblez jamais la batterie rechargeable et le chargeur.
5. Ne court-circuitez jamais la batterie rechargeable. Le fait de court-circuiter la batterie généra un courant electrique elevé et une surchauffe, ce qui entrainera la brûlle ou l'endommagement de la batterie.
6. Ne jetez pas la batterie au feu. Elle pourrait exploser.
7. L'utilisation d'une batterie usagée endommagera le chargeur.
8. Apportez la batterie au magasin où vous l'avez achetée des que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne jietez pas de batterie usagée.
9. Ne pas introduire d'objets métalliques ou des produits inflammables dans les fentes d'aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

APPLICATION

Pour charger la Batterie Hitachi

Avant d'utiliser la perceuse épectrique, chargez la batterie comme suit:

1. Brancher le cordon d'alimentation du chargeur sur une prise secteur.

Quand vous raccordez la fiche du chargeur à une prise murale, le voyant d'etat de chargement clignote en rouge. (à intervalles d'une seconde).

1. Insérer la batterie dans le chargeur.

Insérer fermement la pile dans le chargeur, jusqu'à ce qu'elle entre en contact avec le fond du chargeur et vérifier les polarités comme illustré aux Fig. 1.

ATTENTION:

Si les piles sont inserees dans le mauvais sens, la recharge sera impossible. En outre, le chargeur peut etre endommaged, par exemple la borne de recharge peut etre deformée.

1. Recharge

Quand vous inserez une batterie dans le chargeur, levoyant d'etat de chargement s'allume en rouge. Quand la batterie est complètement chargée, levoyant d'etat de chargement clignote en rouge.(a intervalles d'une seconde). (voir Tableau 1)

(1) Indication du voyant

Les indications duvoyant sont expliquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable.

Tableau 1

Indications duvoyant
Voyant d'etat de chargement (rouge)	Avant la Clignrecharge Ne s	te S'allume pendant 0,5 seconde.Allume pas pendant 0,5 seconde.(Eteint pendant 0,5 seconde)
	Pendant la recharge	S'allume S'allume sans interruption
	Recharge terminée	Clignote S'allume pendant 0,5 seconde.Nesallume pas pendant 0,5 seconde.(Eteint pendant 0,5 seconde)
	Recharge impossible	Clignote S'allume pendant 0,1 seconde.Nesallume pas pendant 0,1 seconde.(Eteint pendant 0,1 seconde)	Anomalie de la batterie ou du chargeur
Voyant de surchauffe (vert)	Veille en surchauffe	S'allume S'allume sans interruption	Batterie en surchauffe.Chargement impossible(le chargement commencera une fois que la batterie sera froide).

(2) Au sujet de la température de la batterie rechargeable LesTemperatures des batteries rechargeables sont indiquées dans le tableau ci-dessous. Laisser refroidir les batteries qui ont chauffé avant de les recharger.

Tableau 2

Batteries rechargeables	Températures de recharge de la batterie
BCL1415, EBL1430, BCL1430, EBM1430R, 0°C	- 50°C
BCL1815, EBM1830

(3) Au sujet du temps de recharge

Le Tableau 3 indique le temps de recharge nécessaire selon le type de batterie

Tableau 3 Durée de recharge (min. approx.) à 20^

	Capacité de batterie (Ah)
Tension de batterie	BATTERIE Li-ion
	1,5 Ah 3,0 Ah
14,4V BCL1415 (4 accus) 30min. BC			EBL1430 (4 accus)L1430 (8 accus) 65min.EBM1430R (8 accus)
18V BCL1815 (5 accus) 30min. EBM1830 (10 accus) 65min.

REMARQUE: Le temps de recharge peut varier selon la température ambiente.

1. Debrancher le cordon d'alimentation secteur de la prise secteur.
2. Tenir fermement le chargeur et degager la batterie.

REMARQUE

Bien partager la batterie du chargeur après usage, et la conserver.

En ce qui concerne le courant de décharge d'une batterie neuve

Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d'être très faible lors des première et deuxieme utilisations. Ce phénomène est-temporaire et le temps de recharge normal sera rétabli quand les batteries auront été recharges 2 ou 3 fois.

Comment prolonger la durée de vie des batteries

(1) Recharger les batteries avant qu'elles ne soient complètement épuisées.

Quand la puissance de l'outil utilise faiblit, I'eteindre et recharger la batterie. Si I'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.

(2) Eviter d'effectuer la recharge sous des températures élevées.

Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se déterminer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l'utiliser.

ATTENTION

Si la batterie est chaude quand elle est rechargée, parce qu'elle est restee longtemps en plein soleil ou parce qu'elle vient juste detre utilisee, le voyant de surchauffe du chargeur peut s'allumer en vert. Dans une telle eventualite, laisser la batterie refroidir, puis proceder a la recharge.
OQuand le voyant d'etat de chargement clignote rapidement en rouge (a intervalles de 0,2 seconde), vérifier le chargeur etsteroler tout objet étranger qui serait tombé dans l'ouverture lors de la mise en place. S'il n'y a rien d'anormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agreé.
Etant donne qu'il faut environ 3 secondes au micro- ordinateur intégré pour confirmer l'extraction de la batterie en cours de chargement avec UC18YGL, attendre 3 secondes au minimum avant de la réinsérer pour continuer le chargement. Si la batterie est réinsérée dans les 3 secondes, elle risque de ne pas été correctement rechargée.

ENTRETIEN ET CONTROLE

1. Contrôle des vis de montage:

Vérifier régulierement les vis de montage et s'assurer qu'elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

2. Nettoyage de l'extérieur

Quand le chargeur est sale, essuyez le avec un chiffon sec et doux ou un chiffon imbibé d'eau savonneuse.

N'utilisez pas de solvant au chlore, d'essence ou de diluant, car ils font fondre les matieres plastiques.

3. Rangement du chargeur hors-service

Quand le chargeur est hors-service, rangez-le dans un endroit sec et elevé, hors de portée des enfants.

4. Listedespièces de rechange

ATTENTION:

Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-venture Hitachi/agréé.

Il sera utile deprésenter cette liste de pieces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS:

Les outils electriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pieces soient modifiées sans avis préalable.

NOTA

Par suite du programme permanent de recherche et de développement HITACHI, ces specifications peuvent faire l'objet de modifications sans avis préalable.

Pour les pays européens uniquement

Ne pas jeter les apparèils électriques dans les ordures menagères!

Conformément à la directive européen 2002/96/EG relative aux déchets d'équipements électriques oulectroniques (DEEE), et à sa transposition dans la législation nationale, les apparils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
