BEDIENUNGSANLEITUNG UC 18YGL HITACHI

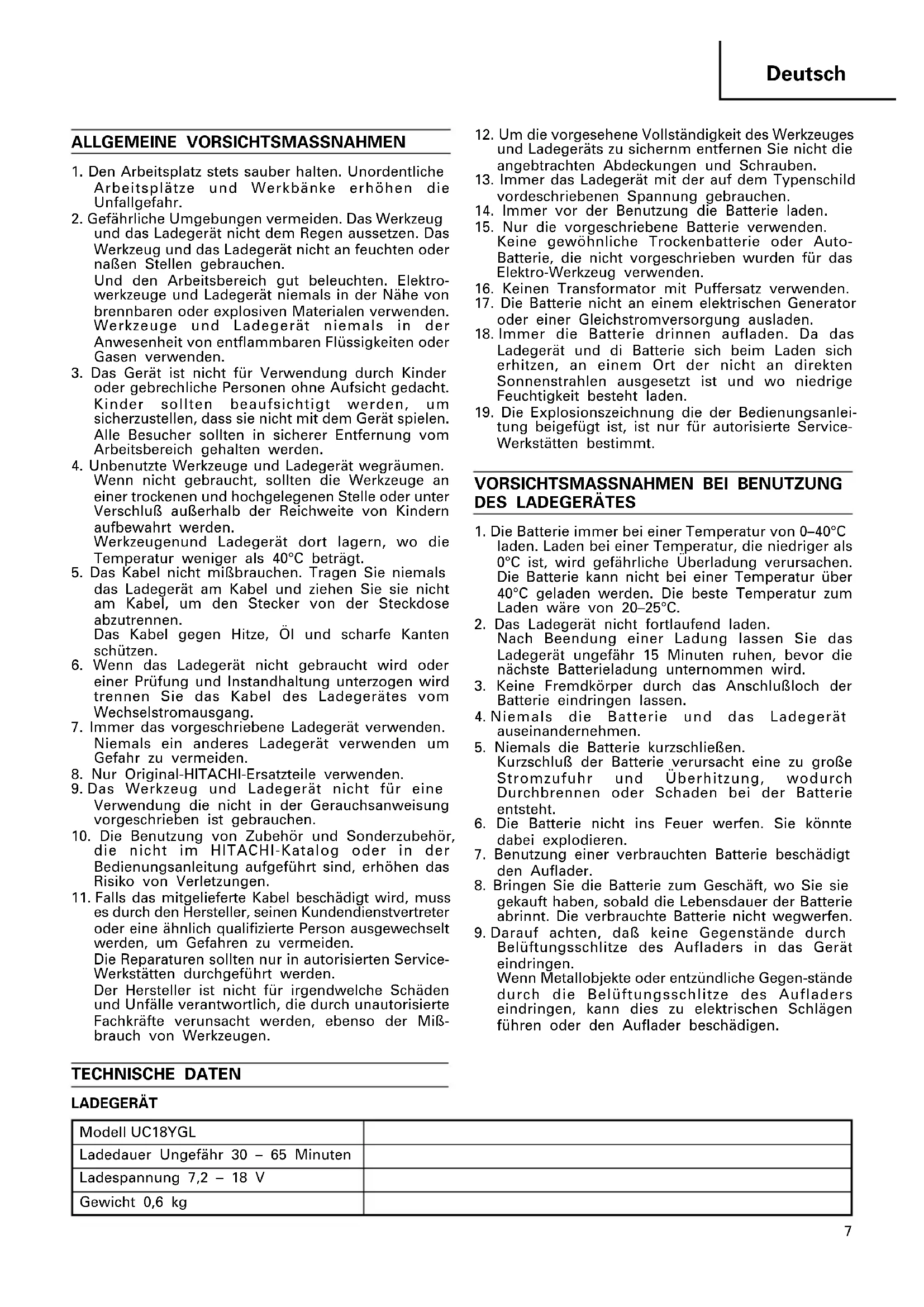

ALLGEMEINE VORSICHTSMASSNAHMEN

1. Den Arbeitsplatz stets sauber halten. Unordentliche

Arbeitsplätze und Werkbänke erhöhen die Unfallgefahr.

2. Gefährliche Umgebungen vermeiden. Das Werkzeug

und das Ladegerät nicht dem Regen aussetzen. Das Werkzeug und das Ladegerät nicht an feuchten oder naßen Stellen gebrauchen. Und den Arbeitsbereich gut beleuchten. Elektro- werkzeuge und Ladegerät niemals in der Nähe von brennbaren oder explosiven Materialen verwenden. Werkzeuge und Ladegerät niemals in der Anwesenheit von entflammbaren Flüssigkeiten oder Gasen verwenden.

3. Das Gerät ist nicht für Verwendung durch Kinder

oder gebrechliche Personen ohne Aufsicht gedacht. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Alle Besucher sollten in sicherer Entfernung vom Arbeitsbereich gehalten werden.

4. Unbenutzte Werkzeuge und Ladegerät wegräumen.

Wenn nicht gebraucht, sollten die Werkzeuge an einer trockenen und hochgelegenen Stelle oder unter Verschluß außerhalb der Reichweite von Kindern aufbewahrt werden. Werkzeugenund Ladegerät dort lagern, wo die Temperatur weniger als 40°C beträgt.

5. Das Kabel nicht mißbrauchen. Tragen Sie niemals

das Ladegerät am Kabel und ziehen Sie sie nicht am Kabel, um den Stecker von der Steckdose abzutrennen. Das Kabel gegen Hitze, Öl und scharfe Kanten schützen.

6. Wenn das Ladegerät nicht gebraucht wird oder

einer Prüfung und Instandhaltung unterzogen wird trennen Sie das Kabel des Ladegerätes vom Wechselstromausgang.

7. Immer das vorgeschriebene Ladegerät verwenden.

Niemals ein anderes Ladegerät verwenden um Gefahr zu vermeiden.

8. Nur Original-HITACHI-Ersatzteile verwenden.

9. Das Werkzeug und Ladegerät nicht für eine

Verwendung die nicht in der Gerauchsanweisung vorgeschrieben ist gebrauchen.

10. Die Benutzung von Zubehör und Sonderzubehör,

die nicht im HITACHI-Katalog oder in der Bedienungsanleitung aufgeführt sind, erhöhen das Risiko von Verletzungen.

11. Falls das mitgelieferte Kabel beschädigt wird, muss

es durch den Hersteller, seinen Kundendienstvertreter oder eine ähnlich qualifizierte Person ausgewechselt werden, um Gefahren zu vermeiden. Die Reparaturen sollten nur in autorisierten Service- Werkstätten durchgeführt werden. Der Hersteller ist nicht für irgendwelche Schäden und Unfälle verantwortlich, die durch unautorisierte Fachkräfte verunsacht werden, ebenso der Miß- brauch von Werkzeugen.

12. Um die vorgesehene Vollständigkeit des Werkzeuges

und Ladegeräts zu sichernm entfernen Sie nicht die angebtrachten Abdeckungen und Schrauben.

13. Immer das Ladegerät mit der auf dem Typenschild

vordeschriebenen Spannung gebrauchen.

14. Immer vor der Benutzung die Batterie laden.

15. Nur die vorgeschriebene Batterie verwenden.

Keine gewöhnliche Trockenbatterie oder Auto- Batterie, die nicht vorgeschrieben wurden für das Elektro-Werkzeug verwenden.

16. Keinen Transformator mit Puffersatz verwenden.

17. Die Batterie nicht an einem elektrischen Generator

oder einer Gleichstromversorgung ausladen.

18. Immer die Batterie drinnen aufladen. Da das

Ladegerät und di Batterie sich beim Laden sich erhitzen, an einem Ort der nicht an direkten Sonnenstrahlen ausgesetzt ist und wo niedrige Feuchtigkeit besteht laden.

19. Die Explosionszeichnung die der Bedienungsanlei-

tung beigefügt ist, ist nur für autorisierte Service- Werkstätten bestimmt.

VORSICHTSMASSNAHMEN BEI BENUTZUNG

1. Die Batterie immer bei einer Temperatur von 0–40°C

laden. Laden bei einer Temperatur, die niedriger als 0°C ist, wird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20–25°C.

2. Das Ladegerät nicht fortlaufend laden.

Nach Beendung einer Ladung lassen Sie das Ladegerät ungefähr 15 Minuten ruhen, bevor die nächste Batterieladung unternommen wird.

3. Keine Fremdkörper durch das Anschlußloch der

Batterie eindringen lassen.

4. Niemals die Batterie und das Ladegerät

5. Niemals die Batterie kurzschließen.

Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden bei der Batterie entsteht.

6. Die Batterie nicht ins Feuer werfen. Sie könnte

7. Benutzung einer verbrauchten Batterie beschädigt

8. Bringen Sie die Batterie zum Geschäft, wo Sie sie

gekauft haben, sobald die Lebensdauer der Batterie abrinnt. Die verbrauchte Batterie nicht wegwerfen.

9. Darauf achten, daß keine Gegenstände durch

Belüftungsschlitze des Aufladers in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegen-stände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen. Modell UC18YGL Ladedauer Ungefähr 30 – 65 Minuten Ladespannung 7,2 – 18 V Gewicht 0,6 kg TECHNISCHE DATEN LADEGERÄT 02Ger_UC18YGL_WE_NE 07/10/31, 17:237Deutsch

VORSICHT: 䡬 Die Batterien müssen richtig herum eingelegt werden, andernfalls ist das Wiederaufladen der Batterien nicht möglich. Darüber hinaus können hierdurch auch andere Probleme auftreten, wie z. B. eine Deformierung des Anschlusses am Wiederaufladegerät.

Beim Einlegen einer Batterie in das Ladegerät leuchtet die Ladungsstatuslampe kontinuierlich rot auf. Wenn die Batterie voll aufgeladen ist, blinkt die Ladungsstatuslampe in Rot. (in Sekundenabständen). (Seihe Tafel 1) (1) Anzeige der Lampe Die Anzeigen der Lampe leuchten gemäß den Beschreibungen in Tabelle 1 auf, entsprechend dem Zustand des verwendeten Ladegeräts oder der Akkubatterie. VERWENDUNG Für Ladung des Hitachi Akkumulators 䡬 BCL1415, EBL1430, BCL1430, EBM1430R, BCL1815, EBM1830 LADEN Vor Gebrauch des Akku-Werkzeugs, den Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken. Beim Anschluss des Ladegeräts an eine Netzsteckdose blinkt die Ladungsstatuslampe rot auf. (in Sekundenabständen).

2. Eine Batterie in das Ladegerät einlegen.

Die Batterie in das Ladegerät stecken, bis sie den Boden berührt und sicherstellen, daß die Polarität richtig ist, wie in Abb. 1. gezeigt. Tafel 1 Anzeigen der Lampe Vor dem Blinkt Leuchtet für 0,5 Sekunden. Laden Erlöscht für 0,5 Sekunden. Leuchtet Leuchtet kontinuierlich Blinkt Leuchtet für 0,5 Sekunden. Erlöscht für 0,5 Sekunden. Flackert Leuchtet für 0,1 Sekunden. Erlöscht für 0,1 Sekunden. ■■■■■■■■■■■■■ Leuchtet Leuchtet kontinuierlich Wegen Überhitzung angehalten Laden durchgeführt Laden unmöglich Ladungsst- atuslampe (rot) Überhitzun- gslampe (grün) Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet). Betriebsstörung in der batterie oder im Ladegerät Beim Laden

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und die Batterie heraus-

ziehen. HINWEIS Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zu nehmen und sie aufzubewahren. Temperaturen, bei Akkubatterien denen die Batterie geladen werden kann BCL1415, EBL1430,

BCL1430, EBM1430R, 0°C — 50°C

BCL1815, EBM1830 Tafel 2 Tafel 3 Aufladezeit (etwa. min.) bei 20°C (2) Über die Temperatur der Akkubatterie Die Temperatur von Akkubatterien ist wie in der folgenden Abbildung gezeigt, und Batterien, die sich zu stark erhitzt haben, sollten sich vor dem Aufladen etwas abkühlen. (3) Über die Aufladezeit Tafel 3 Zeigt die erforderliche Ladezeit entsprechend dem Batterietyp HINWEIS: Die Aufladezeit kann je nach Umgebungstemperatur unterschiedlich sein. Batteriekapazität (Ah) Li-ion BATTERIE 1,5 Ah 3,0 Ah EBL1430 (4 Zellen) 14,4V BCL1415 (4 Zellen) 30min. BCL1430 (8 Zellen) 65min. EBM1430R (8 Zellen) 18V BCL1815 (5 Zellen) 30min. EBM1830 (10 Zellen) 65min. Batteries- pannung 02Ger_UC18YGL_WE_NE 07/10/31, 17:238Deutsch

Zur Leistung von neuen Batterien Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufladen der Batterien wieder hergestellt. Verlängerung der Lebensdauer von Batterien (1) Die Batterien aufladen, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufladen. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat. VORSICHT 䡬 Wenn die Akkubatterie geladen wird, während sie aufgrund längerer Einwirkung von direktem Sonnenlicht erhitzt wurde, oder wenn sie soeben verwendet wurde, kann es vorkommen, dass die Überhitzungslampe des Ladegeräts grün leuchtet. In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufladen beginnen. 䡬 Wenn der Ladungsstatus in schneller Folge in Rot flackert (in 0,2-Sekunden-Abständen), prüfen Sie, ob sich Fremdkörper im Batteriefach befinden und entnehmen sie diese. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüren lassen. 䡬 Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, daß die im UC18YGL zum Laden eingelegte Batterie herausgenimmen wird, warten Sie mindestens 3 Sekunden, bevor Sie die Batterie zum Fortsetzen des Aufladens einlegen. Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, daß sie nicht richtig geladen wird.

INSTANDHALTUNG UND NACHPRÜFUNG

1. Inspektion der Befestigungsschraube:

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

Wenn das Ladegerät schmutzig ist, es mit einem weichen und trockenen Tuch abwischen oder mit einem in Siefenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden, da sie plastisches Material schmelzen.

3. Lagern des Ladegerätes, wenn außer Gebrauch

Wenn außer Gebrauch, das Ladegerät an einer trockenen und hochliegenden Stelle außer Reichweite der Kinder lagern.

4. Liste der Wartungsteile

VORSICHT: Reparatur, Modifikation und Inspektion von Hitachi- Elektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. MODIFIKATIONEN: Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden. ANMERKUNG Aufgrund des ständigen Forschungs-und Entwicklung- sprogramms vor HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen. 02Ger_UC18YGL_WE_NE 07/10/31, 17:239Français
