BRUKSANVISNING UC 18YGL HITACHI

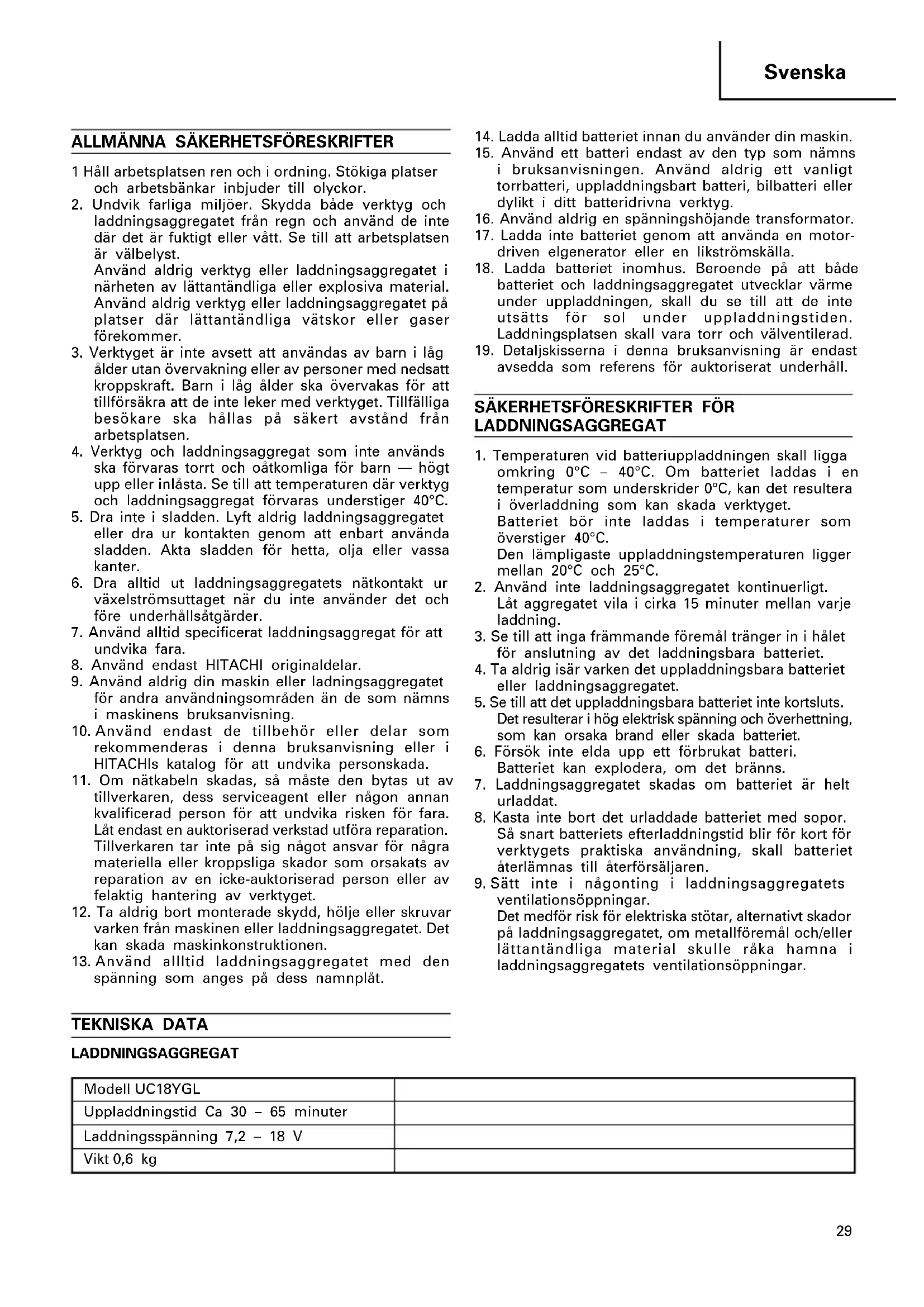

1 Håll arbetsplatsen ren och i ordning. Stökiga platser och arbetsbänkar inbjuder till olyckor.

2. Undvik farliga miljöer. Skydda både verktyg och

laddningsaggregatet från regn och använd de inte där det är fuktigt eller vått. Se till att arbetsplatsen är välbelyst. Använd aldrig verktyg eller laddningsaggregatet i närheten av lättantändliga eller explosiva material. Använd aldrig verktyg eller laddningsaggregatet på platser där lättantändliga vätskor eller gaser förekommer.

3. Verktyget är inte avsett att användas av barn i låg

ålder utan övervakning eller av personer med nedsatt kroppskraft. Barn i låg ålder ska övervakas för att tillförsäkra att de inte leker med verktyget. Tillfälliga besökare ska hållas på säkert avstånd från arbetsplatsen.

4. Verktyg och laddningsaggregat som inte används

ska förvaras torrt och oåtkomliga för barn — högt upp eller inlåsta. Se till att temperaturen där verktyg och laddningsaggregat förvaras understiger 40°C.

5. Dra inte i sladden. Lyft aldrig laddningsaggregatet

eller dra ur kontakten genom att enbart använda sladden. Akta sladden för hetta, olja eller vassa kanter.

6. Dra alltid ut laddningsaggregatets nätkontakt ur

växelströmsuttaget när du inte använder det och före underhållsåtgärder.

7. Använd alltid specificerat laddningsaggregat för att

8. Använd endast HITACHI originaldelar.

9. Använd aldrig din maskin eller ladningsaggregatet

för andra användningsområden än de som nämns i maskinens bruksanvisning.

10. Använd endast de tillbehör eller delar som

rekommenderas i denna bruksanvisning eller i HITACHIs katalog för att undvika personskada.

11. Om nätkabeln skadas, så måste den bytas ut av

tillverkaren, dess serviceagent eller någon annan kvalificerad person för att undvika risken för fara. Låt endast en auktoriserad verkstad utföra reparation. Tillverkaren tar inte på sig något ansvar för några materiella eller kroppsliga skador som orsakats av reparation av en icke-auktoriserad person eller av felaktig hantering av verktyget.

12. Ta aldrig bort monterade skydd, hölje eller skruvar

varken från maskinen eller laddningsaggregatet. Det kan skada maskinkonstruktionen.

13. Använd allltid laddningsaggregatet med den

spänning som anges på dess namnplåt.

14. Ladda alltid batteriet innan du använder din maskin.

15. Använd ett batteri endast av den typ som nämns

i bruksanvisningen. Använd aldrig ett vanligt torrbatteri, uppladdningsbart batteri, bilbatteri eller dylikt i ditt batteridrivna verktyg.

16. Använd aldrig en spänningshöjande transformator.

17. Ladda inte batteriet genom att använda en motor-

driven elgenerator eller en likströmskälla.

18. Ladda batteriet inomhus. Beroende på att både

batteriet och laddningsaggregatet utvecklar värme under uppladdningen, skall du se till att de inte utsätts för sol under uppladdningstiden. Laddningsplatsen skall vara torr och välventilerad.

19. Detaljskisserna i denna bruksanvisning är endast

avsedda som referens för auktoriserat underhåll.

1. Temperaturen vid batteriuppladdningen skall ligga

omkring 0°C – 40°C. Om batteriet laddas i en temperatur som underskrider 0°C, kan det resultera i överladdning som kan skada verktyget. Batteriet bör inte laddas i temperaturer som överstiger 40°C. Den lämpligaste uppladdningstemperaturen ligger mellan 20°C och 25°C.

2. Använd inte laddningsaggregatet kontinuerligt.

Låt aggregatet vila i cirka 15 minuter mellan varje laddning.

3. Se till att inga främmande föremål tränger in i hålet

för anslutning av det laddningsbara batteriet.

4. Ta aldrig isär varken det uppladdningsbara batteriet

eller laddningsaggregatet.

5. Se till att det uppladdningsbara batteriet inte kortsluts.

Det resulterar i hög elektrisk spänning och överhettning, som kan orsaka brand eller skada batteriet.

6. Försök inte elda upp ett förbrukat batteri.

Batteriet kan explodera, om det bränns.

7. Laddningsaggregatet skadas om batteriet är helt

8. Kasta inte bort det urladdade batteriet med sopor.

Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall batteriet återlämnas till återförsäljaren.

9. Sätt inte i någonting i laddningsaggregatets

ventilationsöppningar. Det medför risk för elektriska stötar, alternativt skador på laddningsaggregatet, om metallföremål och/eller lättantändliga material skulle råka hamna i laddningsaggregatets ventilationsöppningar. Modell UC18YGL Uppladdningstid Ca 30 – 65 minuter Laddningsspänning 7,2 – 18 V Vikt 0,6 kg TEKNISKA DATA LADDNINGSAGGREGAT 09Swe_UC18YGL_WE_NE 07/10/31, 17:2629Svenska

Uppladdning av HITACHIs batterier. 䡬 BCL1415, EBL1430, BCL1430, EBM1430R, BCL1815, EBM1830 BATTERILADDNING Ladda upp battert enligt de följande anvisningarna innan du använder ditt batteridrivna verktyg.

1. Anslut laddarens nätkabel till ett nätuttag.

Lampan för laddningsstatus kommer att blinka i rött (med ensekunds intervaller) efter anslutning av nätkabel till laddaren.

2. Sätt i batteriet i laddaren.

Tryck in batteriet tills batteriet ligger tätt an mot laddarens botten. Kontrollera att batteripolerna vänds åt korrekt håll enligt Bilderna 1. VARNING: 䡬 Batteriet laddas inte upp, när det sätts i vänt åt fel, utöver att säkringen kan smälta, eller så kan det hända att det uppstår fel i laddaren, som t. ex. att laddningsuttaget deformeras.

Efter batteriets isättning i laddaren lyser lampan för laddningsstatus med fast rött sken. Så fort batteriet laddats upp, börjar lampan för laddningsstatus blinka i rött. (med ensekunds intervaller). (1) Hur lampan blinkar till/lyser Sättet, hur lampan, blinkar till/lyser före laddningsstart och under pågående laddning, visas i Tabell 1. Tabell 1 Lampans indikeringar Före laddning Blinkar Lyser 0,5 sekund. Lyser inte 0,5 sekund. (släckt 0,5 sekund) Lyser Lyser ihållande Blinkar Lyser 0,5 sekund. Lyser inte 0,5 sekund. (släckt 0,5 sekund) Flimrar Lyser 0,1 sekund. Lyser inte 0,1 sekund. (släckt 0,1 sekund) ■■■■■■■■■■■■■ Lyser Lyser ihållande Laddningen fullbordad Under pågåen- de laddning Går inte att ladda Fel i batteriet eller laddaren. Batteriet överhettat. Kan inte ladda (laddning kommer att börja när batteriet svalnat). Överhettad beredskapsläge Lampa för laddningsstatus (röd) Lampa överhettning (grön) (3) Angående laddningstid Tabell 3 visar laddningstiderna vid laddning av olika typer av laddningsbara batterier. Tabell 3 Uppladdningstid (ca antal min.) vid 20˚C

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet

ur laddaren. ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara batteriet. (2) Angående de laddningsbara batteriernas temperaturer De laddningsbara batteriernas temperaturer, vid vilka batterierna kan laddas upp visas i nedanstående tabell. Låt batterierna, som blivit för varma, svalna innan de laddas upp. Tabell 2 Laddningsbara batterier Temperaturer vid vilka batterierna kan laddas BCL1415, EBL1430,

Angående elektrisk urladdning när batterierna är nya o.s.v. Eftersom de kemiska reaktionerna inte äger rum i ett nytt batteri eller i ett batteri som inte använts under en längre tid, kan det hända att den elektriska urladdningen är låg när batteriet används för första och andra gången. Detta är ett temporärt förhållande. Laddningstiden återgår till normal laddningstid efter att batteriet laddats upp två till tre gånger. Hur batteriets brukstid förlängs (1) Ladda upp batteriet innan det laddats ur helt. Vid första tendensen till att uteffekten hos det batteridrivna verktyget blivit lägre, måste arbetet avbrytas och batteriet laddas upp. Vid fortsatt drift, så att batteriet laddas ur och inte längre leder elektrisk spänning, kan batteriet skadas och dess livslängd bli kortare. (2) Ladda inte upp varma batterier. Ett laddningsbart batteri är varmt efter att det använts. Om ett sådant batteri laddas upp genast efter batteriets bruk, försämras de kemiska ämnena i batteriet varvid batteriets livslängd förkortas. Låt batteriet först svalna. Ladda upp det först efter att det svalnat. VARNING 䡬 Det kan hända att lampan överhettning på laddaren börjar lysa i grönt vid laddningsstart när batteriet blivit varmt, beroende av att batteriet fått ligga i solen eller när det sätts i laddaren strax efter avslutat bruk. Låt i detta fall batteriet först svalna innan laddningen sätts igång. 䡬 Om lampan för laddningsstatus börjar flimrar snabbt i rött (med 0,2-sekunders intervaller) måste batteriets isättningsöppning kontrolleras för främmande ämnen, som måste tagas bort. När det inte finns några främmande ämnen i isättningsöppningen är det troliga felet fel i batteriet eller i laddaren. För såväl batteriet som laddaren till Hitachis representant för kontroll. 䡬 Det tar ca. tre sekunder för den inbyggda mikrodatorn i UC18YGL att avkänna att en pågående laddning avbrutits och batteriet tagits ur. Vänta därför i minst tre sekunder innan batteriet på nytt sätts i laddaren för fortsatt laddning. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder efter att den pågående laddningen avbrutits.

UNDERHÅLL OCH ÖVERSYN

1. Knotroll av skruvförband

Kontrollera skruvförbanden regelmässigt och se till att skruvarna är ordentligt åtdragna. Lösa skruvförband kan resultera i olycksfall.

2. Laddningsaggregatets rengöring

När laddningsaggregatet blir smutsigt, torka av det med en tor, mjuk trasa eller fukta trasan i tvålvatten. Använd aldrig klorlösningar, bensin eller lösningsmedel för färg för höljets rengöring. Det kan skada ytbehandlingen.

Förvara laddningsaggregatet på ett låst, barnsäkert ställe när du inte använder det.

OBSERVERA: Reparationer, modifieringar och inspektioner av Hitachis elverktyg får endast utföras av en av Hitachi auktoriserad serviceverkstad. Vi rekommenderar att denna servicelista lämnas in tillsammans med verktyget som referens, då verktyget lämnas in för reparation eller annat underhåll till en av Hitachi auktoriserad serviceverkstad. Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. MODIFIERINGAR: Hitachis elverktyg förbättras och modifieras ständigt för att inkludera de senaste tekniska framstegen. På grund av detta kan det hända att vissa ting ändras utan föregående meddelande. ANMÄRKNING: Beroende på HITACHIs kontinuerliga forskningsoch utveckingsarbete förbehåller HITACHI rätten till ändringar av tekniska data utan föregående meddelande. 09Swe_UC18YGL_WE_NE 07/10/31, 17:2631Dansk
