UC 9SF - Batterieladegerät HITACHI - Kostenlose Bedienungsanleitung

Produkttyp	Batterieladegerät
Marke	Hitachi
Modell	UC 9SF
Ladespannung	9,6 V
Gewicht	0,13 kg
Empfohlene Ladetemperatur	0 – 40 °C
Optimale Ladetemperatur	20 – 25 °C
Ladezeit (Akku 1,2 Ah)	ca. 180 Minuten
Ladezeit (Akku 1,4 Ah)	ca. 210 Minuten
Ladezeit (Akku 2,0 Ah)	ca. 300 Minuten
Ladezeit (Akku 2,4 Ah)	ca. 360 Minuten
Hauptfunktionen	Laden von wiederaufladbaren Hitachi-Akkus
Wartung und Reinigung	Mit einem trockenen oder mit Seifenwasser getränkten Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht der Feuchtigkeit aussetzen, den Akku nicht kurzschließen, vor der Wartung abziehen.
Ersatzteile und Reparaturmöglichkeit	Ausschließlich originale Hitachi-Ersatzteile verwenden. Reparaturen durch eine autorisierte Werkstatt.
Allgemeine Informationen	Ladegerät ausgelegt für Hitachi-Akkus der Serien EB und BCC.

Häufig gestellte Fragen - UC 9SF HITACHI

Welchen Akkutyp kann ich mit dem Ladegerät UC 9SF laden?

Das Ladegerät UC 9SF ist für wiederaufladbare Hitachi-Akkus der Serien EB und BCC mit einer Nennspannung von 9,6 V ausgelegt. Andere Akkutypen nicht verwenden.

Wie lade ich den Akku?

Schließen Sie das Ladegerät an eine Netzsteckdose an. Setzen Sie den Akku in das Ladegerät ein, achten Sie auf die Richtung, bis er einrastet. Die Kontrollleuchte leuchtet auf, um den Ladevorgang anzuzeigen.

Wie lange dauert der Ladevorgang?

Die Dauer hängt von der Akkukapazität ab: ca. 180 Minuten für 1,2 Ah, 210 Minuten für 1,4 Ah, 300 Minuten für 2,0 Ah und 360 Minuten für 2,4 Ah bei 20 °C.

Kann ich den Akku im Freien laden?

Nein. Laden Sie immer im Innenbereich, an einem trockenen, vor Sonne geschützten, gut belüfteten Ort mit einer Temperatur zwischen 0 und 40 °C.

Was tun, wenn die Kontrollleuchte nicht leuchtet?

Überprüfen Sie, ob der Akku richtig eingesetzt ist. Wenn der Akku nach Gebrauch heiß ist, lassen Sie ihn vor dem Laden abkühlen. Wenn das Problem weiterhin besteht, ziehen Sie das Ladegerät ab und überprüfen Sie die Stromversorgung.

Kann ich das Ladegerät mit einem Akku einer anderen Marke verwenden?

Nein, verwenden Sie nur die von Hitachi angegebenen Akkus, um Gefahren zu vermeiden. Schließen Sie keine gewöhnlichen Trockenbatterien oder Autobatterien an.

Wie pflege ich das Ladegerät?

Reinigen Sie die Außenseite mit einem weichen, trockenen oder mit Seifenwasser getränkten Tuch. Keine Lösungsmittel, Benzin oder Verdünner verwenden. Bewahren Sie das Ladegerät an einem trockenen Ort außerhalb der Reichweite von Kindern auf.

Was tun, wenn das Netzkabel beschädigt ist?

Verwenden Sie das Ladegerät nicht. Lassen Sie das Kabel vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ersetzen, um Gefahren zu vermeiden.

Kann ich den Akku nach dem Laden im Ladegerät lassen?

Es wird empfohlen, den Akku nach dem Laden zu entnehmen, um seine Lebensdauer zu verlängern. Lassen Sie den Akku nicht zu lange im Ladegerät.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich originale Hitachi-Ersatzteile. Wenden Sie sich für Reparaturen oder Austausch an einen autorisierten Hitachi-Kundendienst.

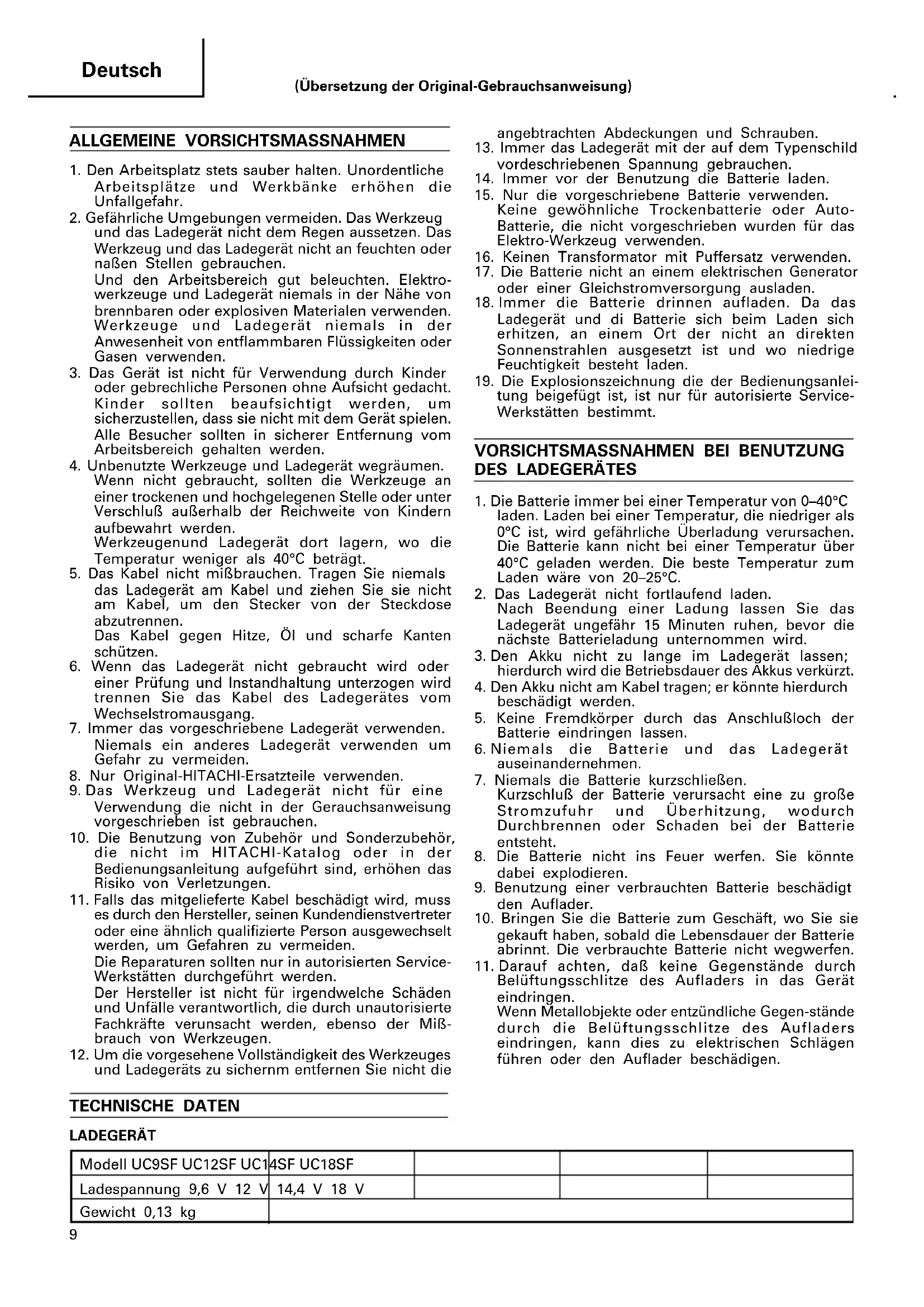

BEDIENUNGSANLEITUNG UC 9SF HITACHI

These Anleitung vor Benutzung des Werkzeugs sorgfältig durchsen und verstehen.

ALLGEMEINE VORSICHTSMASSNAHMSN

1. Den Arbeitsplatz stets sauber halten. Unordentliche Arbeitspläte und Werkbanke erhöhen die Unfallgefahr.
2. Gefährliche Umgebungen vermeiden. Das Werkzeug und das Ladegerät nicht dem Regen aussetzen. Das Werkzeug und das Ladegerät nicht an feuchten oder naßen Stellen gebrauchen. Und den Arbeitsbereich gut beleuchten. Elektrowerkzeuge und Ladegerät niemals in der Höhe von brennbaren oder explosiven Materialen verwenden. Werkzeuge und Ladegerät niemals in der Anwesenheit von entflammbaren Flüssigkeiten oder Gasen verwenden.
3. Das Gerät ist nicht für Verwendung durch Kinder oder gebrechliche Personen ohne Aufsicht gedacht. Kinder sollen den beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speilen. Alle Besucher sollen inicherer Entfernung vom Arbeitsbereich gehalten werden.
4. Unbenutzte Werkzeuge und Ladegerät wegräumen. Wenn nicht gebraucht, sollen den die Werkzeuge an einer trockenen und hochgelegenen Stelle oder unter Verschluß außerhalb der Reichweite von Kindern aufbewahrt werden. Werkzeugenund Ladegerät Dort lagern, wo die Temperatur weniger als 40^ beträgt.
5. Das Kabel nicht mißbrauchen. Tragen Sie niemals das Ladegerät am Kabel undziehen Sie sie nicht am Kabel,um den Stecker von der Steckdose abzutrennen. Das Kabel gegen Hitze,Ol und scharfe Kanten schützen.
6. Wenn das Ladegerät nicht gebraucht wird oder einer Prüfung und Instandhaltung unterzogen wird trennen Sie das Kabel des Ladegerätes vom Wechselstromausgang.
7. Immer das vorgeschriebene Ladegerät verwenden. Niemals ein anderes Ladegerät verwenden um Gefahr zu vermeiden.
8. Nur Original-HITACHI-Ersatzteile verwenden.
9. Das Werkzeug und Ladegerät nicht für eine Verwendung die nicht in der Gerauchsanweisung vorgeschreiben ist gebrauchen.
10. Die Benutzung von Zubehor und Sonderzubehör die nicht im HITACHI-Katalog oder in der Bedienungsanleitung aufgeführrt sind, erhöhen das Risiko von Verletzungen.
11. Falls das mitgelieferte Kabel beschädigt wird, muss es durch den Hersteller, seinen Kundendienstvertreter oder eine ähnlich qualifizierte Person ausgewechselt werden, um Gefahren zu vermeiden. Die Reparaturen sollen nur in autorisierten ServiceWerkstätten durchgefuhrt werden. Der Hersteller ist nicht für irgendwelche Schäden und Unfälle verantwortlich, die durch unautorisierte Fachkräfte verunsacht werden,ebinso der MiBbrauch von Werkzeugen.
12. Um die vorgesehene Vollständigkeit des Werkzeuges und Ladegerats zu sichernm entfern den Sie nicht die

TECHNISCHE DATEN

LADEGERAT

Modell UC9SF UC12SF UC1	4SF UC18SF
Ladespannung 9,6 V 12 V	14,4 V 18 V
Gewicht 0,13 kg

angebrachten Abdeckungen und Schrauben.

1. Immer das Ladegerät mit der auf dem Typenschild vordeschriebenen Spannung gebrauchen.
2. Immer vor der Benutzung die Batterie laden.
3. Nur die vorgeschriebene Batterie verwenden. Keine gewöhnliche Trockenbatterie oder AutoBatterie, die nicht vorgeschreiben wurden für das Elektro-Werkzeug verwenden.
4. Keinen Transformer mit Puffersatz verwenden.
5. Die Batterie nicht an einem elektrischen Generator oder einer Gleichstromversorgung ausladen.
6. Immer die Batterie drinnen aufladen. Da das Ladegerät und di Batterie sich beim Laden sich erhitzen, an einem Ort der nicht an direkten Sonnenstrahlen ausgesetzt ist und wo niedrige Feuchtigkeit besteht laden.
7. Die Explosionszeichnung die der Bedienungsanleitung beigefegt ist, ist nur für autorisierte ServiceWerkstätten bestimmt.

VORSICHTSMASSNAHMEN BEI BENUTZUNG DES LADEGERÄTES

1. Die Batterie immer bei einer Temperatur von 0 - 40^ laden. Laden bei einer Temperatur, die niedriger als 0^ ist, wird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40^ geladen werden. Die Beste Temperatur zum Laden wurde von 20 - 25^ .
2. Das Ladegerät nicht fortlaufend laden.
   Nach Beendung einer Ladung让他们 Sie das Ladegerät umgeführ 15 Minuten ruhen, bevör die einzeste Batterieladung unternommen wird.
3. Den Akku nicht zu lange im Ladegerät 参数; hierdurch wird die Betriebsdauer des Aktus verkurzt.
4. Den Akku nicht am Kabel tragen; er könnte hierdurch beschädigt werden.
5. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen halten.
6. Niemals die Batterie und das Ladegerät auseinandernehmen.
7. Niemals die Batterie kurzschlieben. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden bei der Batterie entsteht.
8. Die Batterie nicht ins Feuer werfen. Sie konnte darauf explodieren.
9. Benutzung einer verbrauchten Batterie beschädigt den Auflader.
10. Bringen Sie die Batterie zum Geschäft, wo Sie sie gekauft haben, sobald die Lebensdauer der Batterie abrinnt. Die verbrauchte Batterie nicht wegwerfen.
11. Darauf achten, daß keine Gegenstände durch Beluftungsschlitze des Aufladers in das Geräte eindringen.

Wenn Metallobjekte oder entzündliche Gegenstände durch die Beluftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen.

LADEN

Vor Gebrauch des Akku-Werkzeugs, den Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerates in eine Steckdose einstecken.
2. Eine Batterie in das Ladegerät einlagen.

Bitte schieren Sie den Akkumulator sicher unter Beachtung seiner Richtung ein, bis er mit dem Boden des Ladegerates Kontakt besteht (Siehe Abb. 1, 2, 3, 4)(die Akkusatzanzeige leuchtet auf). Das Ladegerat schaltet sich beim Einsetzen des Akkus ein (die Akkusatzanzeige leuchtet auf).

VORSICH:

Wenn die Akkusatzanzeige nicht aufleucht, das Netzkabel aus der Steckdoseziehen und die Einsetzrichtung des Akkus prufen.

VORSICHT:

Falls die Batterie wegen direkten Sonnenstrahlen, usw., gleich nach Betrieb überhitzt wird, mag es vorkommen, daß die Ladekontrollampe nicht aufleuchtet. In diesen Fall, die Batterie zuerst abkühlen setzen, und danach laden.

Über die Aufladezeit

Tafel 1 Zeigt die erforderliche Ladezeit entsprechend dem Batterietyp.

Tafel 1 Aufladezeit (bei 20^ )

Batteries-pannung	Modell				Aufladezeit
	UC9SF	UC12SF	UC14SF	UC18SF
1,2Ah	BCC912	BCC1212	BCC1412	BCC1812	Etwa. 180 min. (bei Temperaten und 0°C: Etna. 240 - 360 min.)
	EB912S	EB1212S	EB1412S	EB1812S
	EB9S	EB12S	(12 Zellen)	(15 Zellen)
	(8 Zellen)	(10 Zellen)
1,4Ah	EB914S	EB1214S	EB1414S	EB1814SL	Etna. 210 min. (bei Temperaten und 0°C: Etna. 280 - 420 min.)
	FEB9S	EB1214L	EB1414	(15 Zellen)
	(8 Zellen)	FEB12S	(12 Zellen)
		(10 Zellen)
2,0Ah	EB9B	EB12B	EB14B	EB18B	Etna. 300 min. (bei Temperaten und 0°C: Etna. 400 - 600 min.)
	(8 Zellen)	EB1220BL	(12 Zellen)	EB1820
		(10 Zellen)		(15 Zellen)
2,4Ah	EB924	EB1224	EB1424	EB1824L	Etna. 360 min. (bei Temperaten und 0°C: Etna. 470 - 720 min.)
	(8 Zellen)	(10 Zellen)	(12 Zellen)	(15 Zellen)

HINWEIS:

Den Akku so lange laden, wie in der Tabelle oben angegeben, und danach aus dem Ladegerät hersausnahmen. Hierbei erlischt die Akkusatzanzeige.

Bei niedriger Akkutemperatur (unter 0^ ) oder niedriger Ladespannung reduziert sich die Akkukapazität nach der Aufladung.

Wenn Sie den Eindruck haben, die Betriebsdauer des Akkus sei zu kurz, laden Sieihn länger als in der obigen Tabelle angegeben.

1. Den Netzstecker des Ladegerats aus der Steckdoseziehen.

2. Das Akku festhalten und das Ladegerät abziehen. HINWEIS:

Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zunehmen und sie aufzubewahren.

Zur Leistung von neuen Batterien

Da die Batteriechemikalien von neuen Batterien und Batterien, die langere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufladen der Batterien wieder hergestellt.

Veränderung der Lebensdauer von Batterien

(1) Die Batterien aufladen, bevor sie vollig erschöpft sind.

Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen.

Wenn das Werkzeug weiter verwendet wird und die Batterie vollig erschöpf wird, kann die Batterie beschädigt und ihre Lebensdauer verkurzt werden.

(2) Nicht bei hohen Temperaturen aufladen.

Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen让他们 und erst aufladen, wenn sie sich abgekühlt hat.

INSTANDHALTUNG UND NACHPRÜFUNG

1. Inspektion der Befestigungsschraube:

Alle Befestigungsschrauben werden regelmäßig inpiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

2. Außenreinigung

Wenn das Ladegerät schmutzig ist, es mit einem weichen und trockenen Tuch abwischen oder mit einem in Siefenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden, da sie plastisches Material schmelzen.

3. Lagern des Ladegerates, wenn außer Gebrauch

Wenn außer Gebrauch, das Ladegerät an einer trockenen und hochliegenden Stelle außer Reichweite der Kinder lagern.

4. ListederWartungsteile

VORSICHT:

Reparatur, Modifikation und Inspektion von Hitachi-Elektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgefuhrt werden. These Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN:

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen.

Dementsprechend ist es möglich, daß eineige Teile ohne vorherige Benachrichtigung geändert werden.

ANMERKUNG

Aufgrund des ständigen Forschungs-und Entwicklungprogramms vor HITACHI sind Änderungen der hierin gemachteten technischen Angaben nicht ausgeschlossen.
