MANUAL DE USUARIO UC 9SF HITACHI

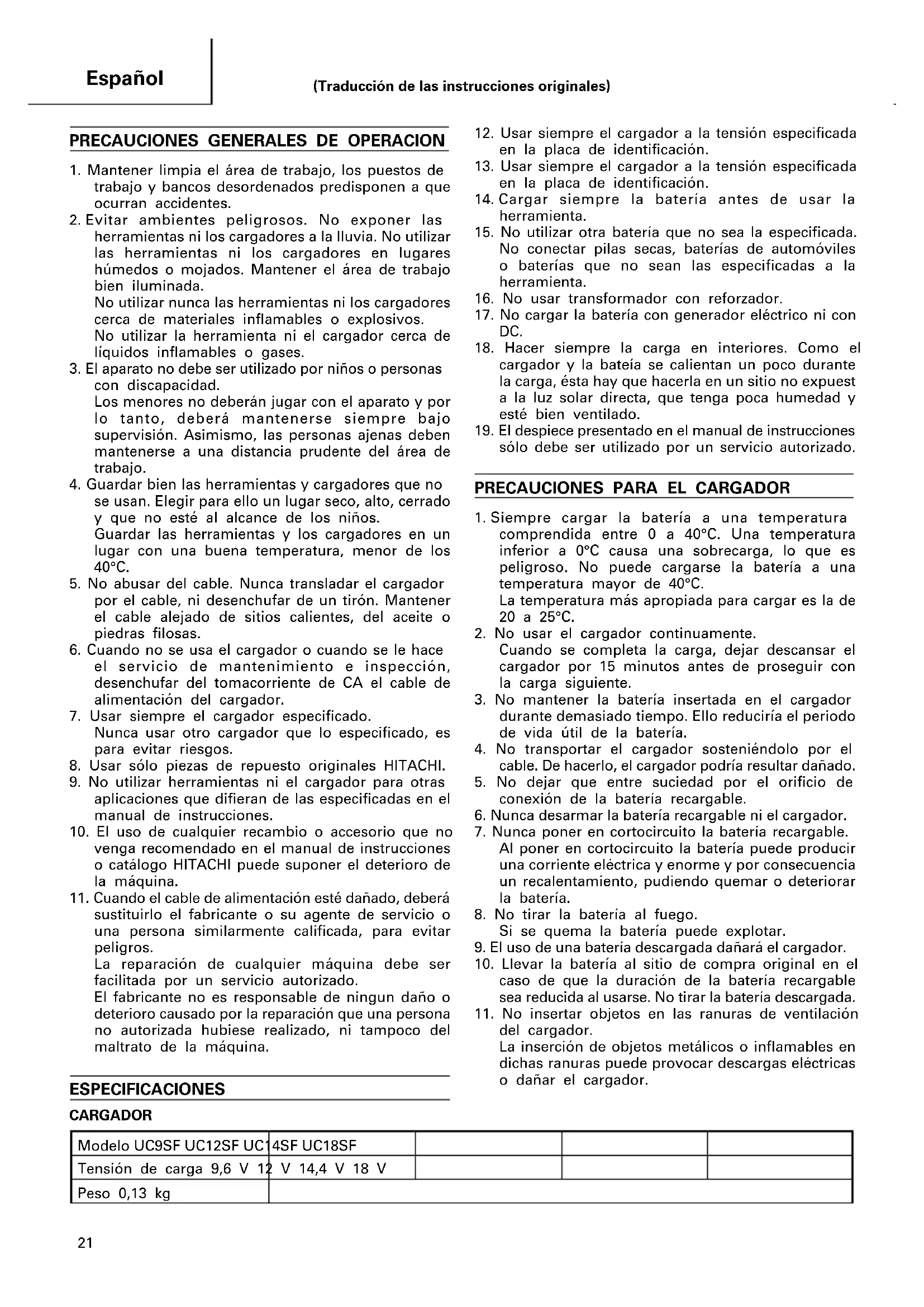

PRECAUCIONES GENERALES DE OPERACION

1. Mantener limpia el área de trabajo, los puestos de

trabajo y bancos desordenados predisponen a que ocurran accidentes.

2. Evitar ambientes peligrosos. No exponer las

herramientas ni los cargadores a la lluvia. No utilizar las herramientas ni los cargadores en lugares húmedos o mojados. Mantener el área de trabajo bien iluminada. No utilizar nunca las herramientas ni los cargadores cerca de materiales inflamables o explosivos. No utilizar la herramienta ni el cargador cerca de líquidos inflamables o gases.

3. El aparato no debe ser utilizado por niños o personas

con discapacidad. Los menores no deberán jugar con el aparato y por lo tanto, deberá mantenerse siempre bajo supervisión. Asimismo, las personas ajenas deben mantenerse a una distancia prudente del área de trabajo.

4. Guardar bien las herramientas y cargadores que no

se usan. Elegir para ello un lugar seco, alto, cerrado y que no esté al alcance de los niños. Guardar las herramientas y los cargadores en un lugar con una buena temperatura, menor de los 40°C.

5. No abusar del cable. Nunca transladar el cargador

por el cable, ni desenchufar de un tirón. Mantener el cable alejado de sitios calientes, del aceite o piedras filosas.

6. Cuando no se usa el cargador o cuando se le hace

el servicio de mantenimiento e inspección, desenchufar del tomacorriente de CA el cable de alimentación del cargador.

7. Usar siempre el cargador especificado.

Nunca usar otro cargador que lo especificado, es para evitar riesgos.

8. Usar sólo piezas de repuesto originales HITACHI.

9. No utilizar herramientas ni el cargador para otras

aplicaciones que difieran de las especificadas en el manual de instrucciones.

10. El uso de cualquier recambio o accesorio que no

venga recomendado en el manual de instrucciones o catálogo HITACHI puede suponer el deterioro de la máquina.

11. Cuando el cable de alimentación esté dañado, deberá

sustituirlo el fabricante o su agente de servicio o una persona similarmente calificada, para evitar peligros. La reparación de cualquier máquina debe ser facilitada por un servicio autorizado. El fabricante no es responsable de ningun daño o deterioro causado por la reparación que una persona no autorizada hubiese realizado, ni tampoco del maltrato de la máquina.

12. Usar siempre el cargador a la tensión especificada

en la placa de identificación.

13. Usar siempre el cargador a la tensión especificada

en la placa de identificación.

14. Cargar siempre la batería antes de usar la

15. No utilizar otra batería que no sea la especificada.

No conectar pilas secas, baterías de automóviles o baterías que no sean las especificadas a la herramienta.

16. No usar transformador con reforzador.

17. No cargar la batería con generador eléctrico ni con

18. Hacer siempre la carga en interiores. Como el

cargador y la bateía se calientan un poco durante la carga, ésta hay que hacerla en un sitio no expuest a la luz solar directa, que tenga poca humedad y esté bien ventilado.

19. El despiece presentado en el manual de instrucciones

sólo debe ser utilizado por un servicio autorizado.

PRECAUCIONES PARA EL CARGADOR

1. Siempre cargar la batería a una temperatura

comprendida entre 0 a 40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C. La temperatura más apropiada para cargar es la de 20 a 25°C.

2. No usar el cargador continuamente.

Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.

3. No mantener la batería insertada en el cargador

durante demasiado tiempo. Ello reduciría el periodo de vida útil de la batería.

4. No transportar el cargador sosteniéndolo por el

cable. De hacerlo, el cargador podría resultar dañado.

5. No dejar que entre suciedad por el orificio de

conexión de la batería recargable.

6. Nunca desarmar la batería recargable ni el cargador.

7. Nunca poner en cortocircuito la batería recargable.

Al poner en cortocircuito la batería puede producir una corriente eléctrica y enorme y por consecuencia un recalentamiento, pudiendo quemar o deteriorar la batería.

8. No tirar la batería al fuego.

Si se quema la batería puede explotar.

9. El uso de una batería descargada dañará el cargador.

10. Llevar la batería al sitio de compra original en el

caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

11. No insertar objetos en las ranuras de ventilación

del cargador. La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador. ESPECIFICACIONES CARGADOR Modelo UC9SF UC12SF UC14SF UC18SF Tensión de carga 9,6 V 12 V 14,4 V 18 V Peso 0,13 kg (Traducción de las instrucciones originales) 06Spa_UC9SF_WE_NE 3/11/10, 1:0521Español

CARGA Antes de usar la herramienta eléctrica, cargar la batería del modo siguiente:

1. Enchufe el cable de alimentación del cargador a un

tomacorriente de CA.

2. Inserte la batería en el cargador

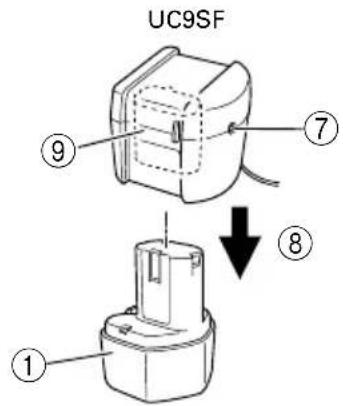

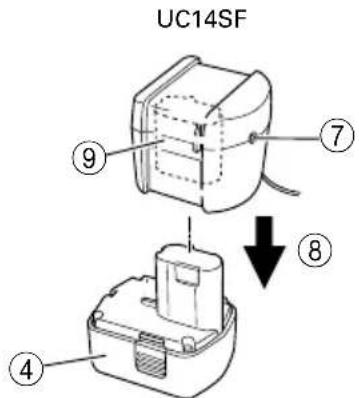

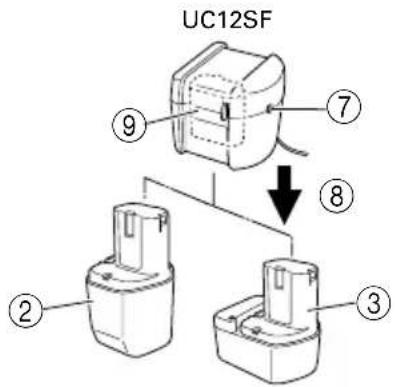

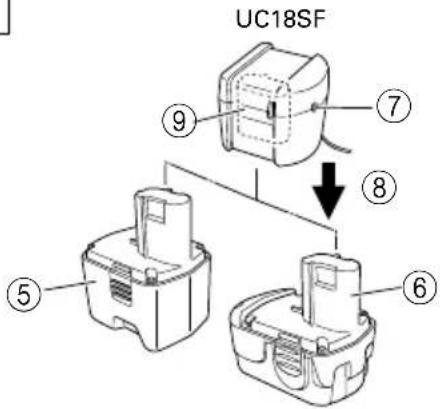

Inserte firmemente la batería prestando atención a la orientación, hasta que entre en contacto con la parte inferior del cargador. (ver las Figs. 1, 2, 3 y 4)(se ilumina la lámpara del conjunto de baterías). Al introducir la batería se encenderá el cargador (se ilumina la bombilla del piloto). NOTA Extraiga la batería del cargador una vez transcurrido el tiempo de recarga indicado anteriormente como referencia. La lámpara del conjunto de baterías se apagará al extraer la batería. Si la temperatura de la batería es muy baja (inferior a 0 °C) o lo es la tensión de alimentación, la capacidad de la batería será inferior tras una carga. Si aprecia que el tiempo de funcionamiento de la herramienta es demasiado corto, recargue la batería durante un periodo de tiempo superior al indicado anteriormente. PRECAUCION: Si no se enciende la lámpara del conjunto de baterías, desenchufar el cable de alimentación de la toma de la red y verificar la condición de montaje de la batería. PRECAUCION: Si se calienta la batería debido a la luz directa del sol etc, justo antes la operación, la lámpara piloto del cargador puede que no se ilumine. En este caso, enfriar primero la batería y a continuación empezar a cargar. 䡬 Tiempo de recarga En la Tabla 1 se muestra el tiempo de recarga requerido de acuerdo con el tipo de batería. Tensión

la batería 1,2Ah 1,4Ah 2,0Ah 2,4Ah Tabla 1 Tiempo de recarga ( 20°C.) UC9SF BCC912 EB912S EB9S (8 celdas) EB914S FEB9S (8 celdas) EB9B (8 celdas) EB924 (8 celdas) Tiempo de recarga Aprox. 180 min. (a menos de 0°C: Aprox. 240 – 360 min.) Aprox. 210 min. (a menos de 0°C: Aprox. 280 – 420 min.) Aprox. 300 min. (a menos de 0°C: Aprox. 400 – 600 min.) Aprox. 360 min. (a menos de 0°C: Aprox. 470 – 720 min.) UC12SF BCC1212 EB1212S EB12S (10 celdas) EB1214S EB1214L FEB12S (10 celdas) EB12B EB1220BL (10 celdas) EB1224 (10 celdas) UC14SF BCC1412 EB1412S (12 celdas) EB1414S EB1414 (12 celdas) EB14B (12 celdas) EB1424 (12 celdas) UC18SF BCC1812 EB1812S (15 celdas) EB1814SL (15 celdas) EB18B EB1820 EB1820L (15 celdas) EB1824L (15 celdas) Modelo Forma de hacer que las baterías duren más (1) Recarque las baterías antes de que se hayan agotado completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse. (2) Evite realizar la recarga a altas temperaturas Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

3. Desenchufe el cable de alimentación del cargador

del tomacorriente de CA.

4. Sostenga la batería firmemente y saque el cargador.

NOTA Asegúrese de extraer la batería del cargador después del uso, y guárdela después. Descarga eléctrica en caso de baterías nuevas, etc. Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2-3 veces. 06Spa_UC9SF_WE_NE 3/11/10, 1:0522Español

1. Inspeccionar los tornillos de montaje:

Regularmente inspeccionar todos los tornillos de montaje y asequrarse de que estén apretados firmemente. Si cualquier tornillo estuviese suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

2. Limpieza del cargador

Cuando el cargador esté sucio, limpiarlo con un paño suave y seco o con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes para pinturas ya que éstos funden los materiales plásticos.

3. Almcenamiento del cargador sin usar

Cuando no use el cargador, guardarlo en un lugar seco, alto o cerrado, fuera del alcance de los niños.

4. Lista de repuestos

PRECAUCIÓN: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modificadas sin previo aviso. OBSERVACION Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso. 06Spa_UC9SF_WE_NE 3/11/10, 1:052324 Português

recarregador especificado.

Wij verklaren onder eigen verantwoordelijkheid dat dit produkt conform de richtlijnen of gestandardiseerde documenten EN60335, EN55014 en EN61000 voldoet aan de eisen van EEG Bepalingen 2006/95/EC en 2004/108/EC. Deze verklaring is van toepassing op produkten voorzien van de CE-markeringen. Español DECLARACIÓN DE CONFORMIDAD DE LA CE Declaramos bajo nuestra única responsabilidad que este producto está de acuerdo con las normas o con los documentos de normalización EN60335, EN55014 y EN61000 según indican las Directrices del Consejo 2006/ 95/CE y 2004/108/CE. Esta declaración se aplica a los productos con marcas de la CE. Portugûes
