MANUALE UTENTE UC 9SF HITACHI

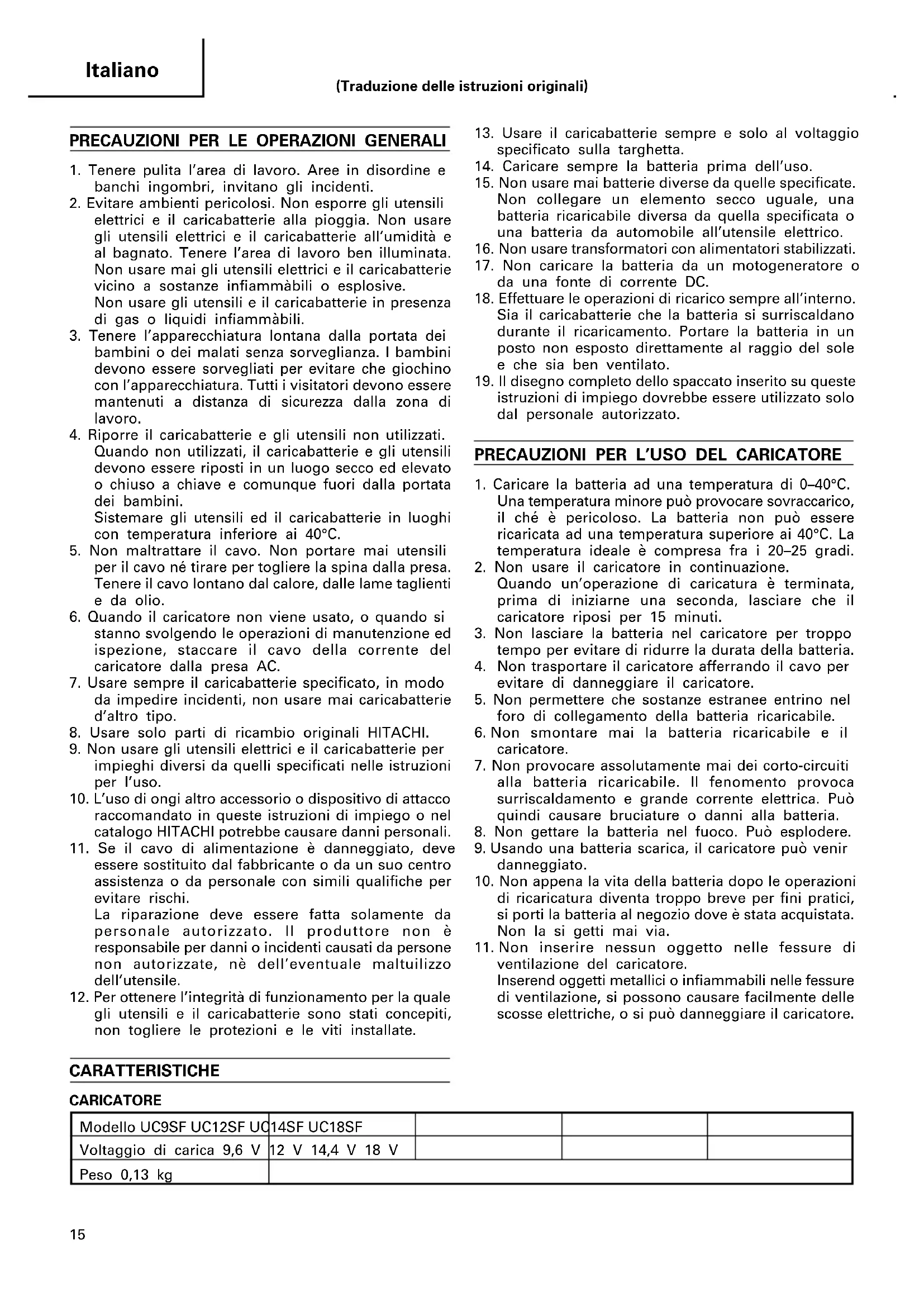

PRECAUZIONI PER LE OPERAZIONI GENERALI

1. Tenere pulita l’area di lavoro. Aree in disordine e

banchi ingombri, invitano gli incidenti.

2. Evitare ambienti pericolosi. Non esporre gli utensili

elettrici e il caricabatterie alla pioggia. Non usare gli utensili elettrici e il caricabatterie all’umidità e al bagnato. Tenere l’area di lavoro ben illuminata. Non usare mai gli utensili elettrici e il caricabatterie vicino a sostanze infiammàbili o esplosive. Non usare gli utensili e il caricabatterie in presenza di gas o liquidi infiammàbili.

3. Tenere l’apparecchiatura lontana dalla portata dei

bambini o dei malati senza sorveglianza. I bambini devono essere sorvegliati per evitare che giochino con l’apparecchiatura. Tutti i visitatori devono essere mantenuti a distanza di sicurezza dalla zona di lavoro.

4. Riporre il caricabatterie e gli utensili non utilizzati.

Quando non utilizzati, il caricabatterie e gli utensili devono essere riposti in un luogo secco ed elevato o chiuso a chiave e comunque fuori dalla portata dei bambini. Sistemare gli utensili ed il caricabatterie in luoghi con temperatura inferiore ai 40°C.

5. Non maltrattare il cavo. Non portare mai utensili

per il cavo né tirare per togliere la spina dalla presa. Tenere il cavo lontano dal calore, dalle lame taglienti e da olio.

6. Quando il caricatore non viene usato, o quando si

stanno svolgendo le operazioni di manutenzione ed ispezione, staccare il cavo della corrente del caricatore dalla presa AC.

7. Usare sempre il caricabatterie specificato, in modo

da impedire incidenti, non usare mai caricabatterie d’altro tipo.

8. Usare solo parti di ricambio originali HITACHI.

9. Non usare gli utensili elettrici e il caricabatterie per

impieghi diversi da quelli specificati nelle istruzioni per l’uso.

10. L’uso di ongi altro accessorio o dispositivo di attacco

raccomandato in queste istruzioni di impiego o nel catalogo HITACHI potrebbe causare danni personali.

11. Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal fabbricante o da un suo centro assistenza o da personale con simili qualifiche per evitare rischi. La riparazione deve essere fatta solamente da personale autorizzato. Il produttore non è responsabile per danni o incidenti causati da persone non autorizzate, nè dell’eventuale maltuilizzo dell’utensile.

12. Per ottenere l’integrità di funzionamento per la quale

gli utensili e il caricabatterie sono stati concepiti, non togliere le protezioni e le viti installate.

13. Usare il caricabatterie sempre e solo al voltaggio

specificato sulla targhetta.

14. Caricare sempre la batteria prima dell’uso.

15. Non usare mai batterie diverse da quelle specificate.

Non collegare un elemento secco uguale, una batteria ricaricabile diversa da quella specificata o una batteria da automobile all’utensile elettrico.

16. Non usare transformatori con alimentatori stabilizzati.

17. Non caricare la batteria da un motogeneratore o

da una fonte di corrente DC.

18. Effettuare le operazioni di ricarico sempre all’interno.

Sia il caricabatterie che la batteria si surriscaldano durante il ricaricamento. Portare la batteria in un posto non esposto direttamente al raggio del sole e che sia ben ventilato.

19. Il disegno completo dello spaccato inserito su queste

istruzioni di impiego dovrebbe essere utilizzato solo dal personale autorizzato.

PRECAUZIONI PER L’USO DEL CARICATORE

1. Caricare la batteria ad una temperatura di 0–40°C.

Una temperatura minore può provocare sovraccarico, il ché è pericoloso. La batteria non può essere ricaricata ad una temperatura superiore ai 40°C. La temperatura ideale è compresa fra i 20–25 gradi.

2. Non usare il caricatore in continuazione.

Quando un’operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

3. Non lasciare la batteria nel caricatore per troppo

tempo per evitare di ridurre la durata della batteria.

4. Non trasportare il caricatore afferrando il cavo per

evitare di danneggiare il caricatore.

5. Non permettere che sostanze estranee entrino nel

foro di collegamento della batteria ricaricabile.

6. Non smontare mai la batteria ricaricabile e il

7. Non provocare assolutamente mai dei corto-circuiti

alla batteria ricaricabile. Il fenomento provoca surriscaldamento e grande corrente elettrica. Può quindi causare bruciature o danni alla batteria.

8. Non gettare la batteria nel fuoco. Può esplodere.

9. Usando una batteria scarica, il caricatore può venir

10. Non appena la vita della batteria dopo le operazioni

di ricaricatura diventa troppo breve per fini pratici, si porti la batteria al negozio dove è stata acquistata. Non la si getti mai via.

11. Non inserire nessun oggetto nelle fessure di

ventilazione del caricatore. Inserend oggetti metallici o infiammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore. CARATTERISTICHE CARICATORE Modello UC9SF UC12SF UC14SF UC18SF Voltaggio di carica 9,6 V 12 V 14,4 V 18 V Peso 0,13 kg (Traduzione delle istruzioni originali) 04Ita_UC9SF_WE_NE 3/11/10, 1:0515Italiano

RICARICA Prima di usare il trapano elettrico, caricare la batteria come indicato di seguito.

1. Collegare il cavo di alimentazione del caricatore a

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria facendo attenzione al suo orientamento, fino a che viene in contatto con il fondo del caricatore (Ved Fig. 1, 2, 3, 4) (la spia della batteria si illumina). L’inserimento della batteria accenderà il caricatore (la spia si illumina). NOTA: Con il tempo di ricarica indicato in precedenza come riferimento, rimuovere la batteria dal caricatore. La spia della batteria si spegne quando si rimuove la batteria. Quando la temperatura della batteria è bassa (sotto 0° C) o la tensione di alimentazione è bassa, si riduce la capacità della batteria dopo la carica. Se il tempo di funzionamento dell’utensile è troppo breve, ricaricare la batteria oltre il tempo indicato. ATTENZIONE: Se la spia della batteria non si illumina, togliere il cavo di corrente dalla presa di rete e controllare come è inserita la batteria. ATTENZIONE: Se la batteria è calda a causa dei raggi diretti del sole ad operazione eseguita, la lampada spia del caricatore a volte non si illumina. Prima di iniziare le operazioni di carico raffreddare la batteria. 䡬 Tempo di carica necessario La Tabella 1 indica il tempo di carica necessario a seconda del tipo di batteria Tensione battera 1,2Ah 1,4Ah 2,0Ah 2,4Ah Tabella 1 Tempo di ricarica (a 20°C) UC9SF BCC912 EB912S EB9S (8 cellule) EB914S FEB9S (8 cellule) EB9B (8 cellule) EB924 (8 cellule) Tempo di ricarica Circa 180 min. (Sotto 0°C: Circa 240 – 360 min.) Circa 210 min. (Sotto 0°C: Circa 280 – 420 min.) Circa 300 min. (Sotto 0°C: Circa 400 – 600 min.) Circa 360 min. (Sotto 0°C: Circa 470 – 720 min.) UC12SF BCC1212 EB1212S EB12S (10 cellule) EB1214S EB1214L FEB12S (10 cellule) EB12B EB1220BL (10 cellule) EB1224 (10 cellule) UC14SF BCC1412 EB1412S (12 cellule) EB1414S EB1414 (12 cellule) EB14B (12 cellule) EB1424 (12 cellule) UC18SF BCC1812 EB1812S (15 cellule) EB1814SL (15 cellule) EB18B EB1820 EB1820L (15 cellule) EB1824L (15 cellule) Modello Come mantenere più lunga la durata delle batterie (1) Ricaricare le batterie prima che si scarichino completamente. Quando si sente che la potenza dell’attrezzo si indebolisce, interrompere l’uso e ricaricare la batteria. Se si continua l’uso e si finisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi. (2) Evitare di raggiungere alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raffreddarsi per un po’e quindi ricaricarla.

3. Scollegare il cavo di alimentazione del caricatore

4. Tenere saldamente la batteria ed estrarre il

caricatore. NOTA Assicurarsi di estrarre la batteria dal caricatore dopo l‘uso e quindi conservarla. Scarica nel caso di batterie nuove, ecc. Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, la scarica esterna può essere abbassata quando le si usa per la prima e seconda volta. Questo è un fenomeno temporaneo e il tempo normale necessario per la carica viene ripristinato ricaricando la batteria per 2 o 3 volte. 04Ita_UC9SF_WE_NE 3/11/10, 1:0516Italiano

MANUTENZIONE E CONTROLLI

1. Controllo delle viti di tenuta:

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano escluivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se ciò non avviene si può causare un grave incidente.

2. Pulizia della carcassa dell’utensile

Se il caricatore è sporco, pulirlo con uno straccio soffice, inumidito di acqua e sapone. Non usare solventi cloridici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

3. Conservazione del caricatore

Quando non è usato, il caricatore deve essere conservato in un luogo asciutto e chiuso o in alto, affinché sia fuori dalla portata dei bambini.

4. Lista dei pezzi di ricambio

CAUTELA: Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE: Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi possono essere modificati senza preavviso. NOTA A causa del continuo programma di ricerca a sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione. 04Ita_UC9SF_WE_NE 3/11/10, 1:0517Nederlands

DICHIARAZIONE DI CONFORMITÀ CE

Si dichiara sotto nostra responsabilità che questo prodotto è conforme agli standard o ai documenti standardizzati EN60335, EN55014 e EN61000 conforme alle direttive 2006/95/CE e 2004/108/CE del concilio. Questa dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE. Nederlands
