BRUKSANVISNING UC 18YK HITACHI

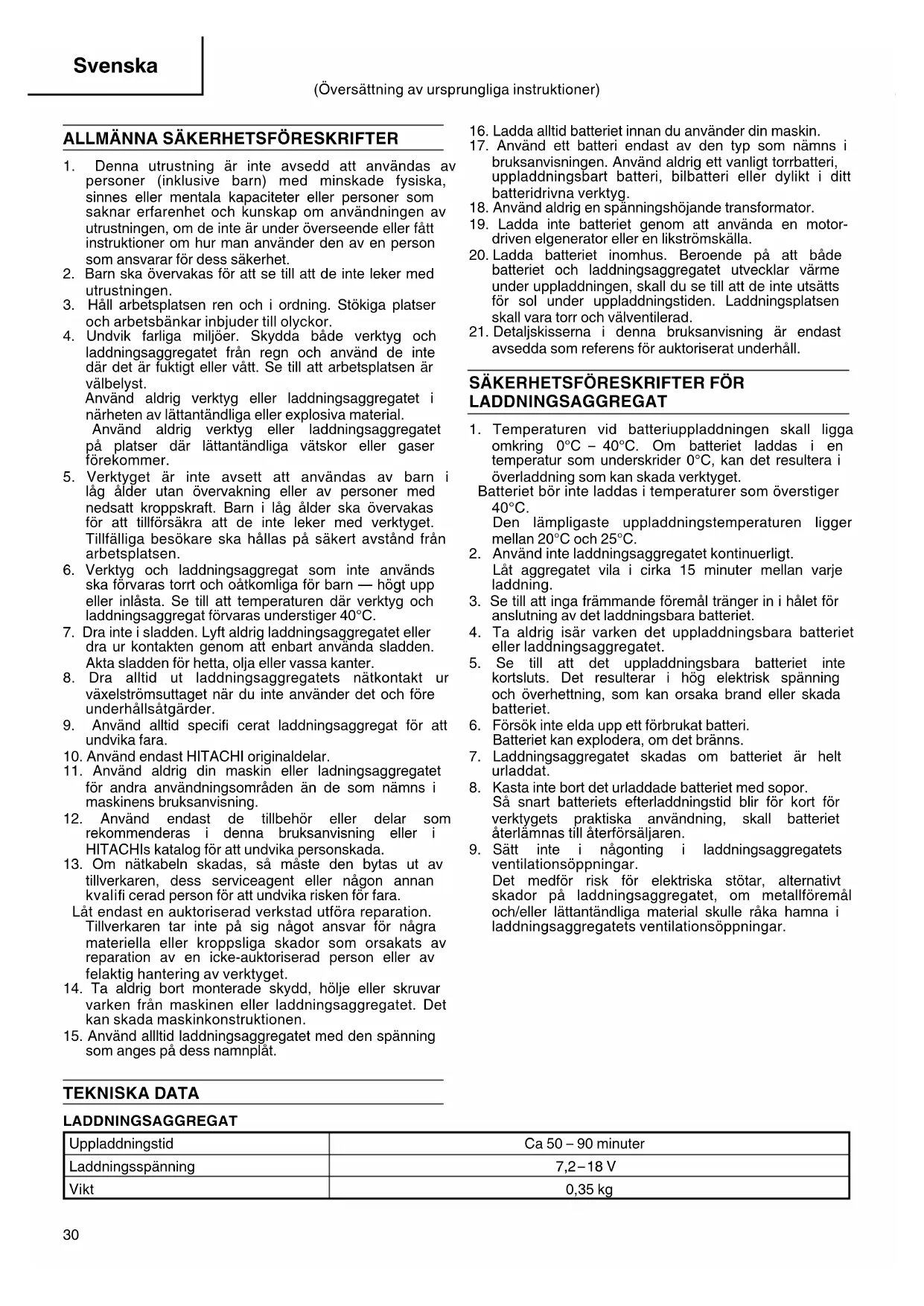

1. Denna utrustning är inte avsedd att användas av

personer (inklusive barn) med minskade fysiska, sinnes eller mentala kapaciteter eller personer som saknar erfarenhet och kunskap om användningen av utrustningen, om de inte är under överseende eller fått instruktioner om hur man använder den av en person som ansvarar för dess säkerhet.

2. Barn ska övervakas för att se till att de inte leker med

3. Håll arbetsplatsen ren och i ordning. Stökiga platser

och arbetsbänkar inbjuder till olyckor.

4. Undvik farliga miljöer. Skydda både verktyg och

laddningsaggregatet från regn och använd de inte där det är fuktigt eller vått. Se till att arbetsplatsen är välbelyst. Använd aldrig verktyg eller laddningsaggregatet i närheten av lättantändliga eller explosiva material. Använd aldrig verktyg eller laddningsaggregatet på platser där lättantändliga vätskor eller gaser förekommer.

5. Verktyget är inte avsett att användas av barn i

låg ålder utan övervakning eller av personer med nedsatt kroppskraft. Barn i låg ålder ska övervakas för att tillförsäkra att de inte leker med verktyget. Tillfälliga besökare ska hållas på säkert avstånd från arbetsplatsen.

6. Verktyg och laddningsaggregat som inte används

ska förvaras torrt och oåtkomliga för barn — högt upp eller inlåsta. Se till att temperaturen där verktyg och laddningsaggregat förvaras understiger 40°C.

7. Dra inte i sladden. Lyft aldrig laddningsaggregatet eller

dra ur kontakten genom att enbart använda sladden. Akta sladden för hetta, olja eller vassa kanter.

8. Dra alltid ut laddningsaggregatets nätkontakt ur

växelströmsuttaget när du inte använder det och före underhållsåtgärder.

9. Använd alltid specifi cerat laddningsaggregat för att

10. Använd endast HITACHI originaldelar.

11. Använd aldrig din maskin eller ladningsaggregatet

för andra användningsområden än de som nämns i maskinens bruksanvisning.

12. Använd endast de tillbehör eller delar som

rekommenderas i denna bruksanvisning eller i HITACHIs katalog för att undvika personskada.

13. Om nätkabeln skadas, så måste den bytas ut av

tillverkaren, dess serviceagent eller någon annan kvalifi cerad person för att undvika risken för fara. Låt endast en auktoriserad verkstad utföra reparation. Tillverkaren tar inte på sig något ansvar för några materiella eller kroppsliga skador som orsakats av reparation av en icke-auktoriserad person eller av felaktig hantering av verktyget.

14. Ta aldrig bort monterade skydd, hölje eller skruvar

varken från maskinen eller laddningsaggregatet. Det kan skada maskinkonstruktionen.

15. Använd allltid laddningsaggregatet med den spänning

som anges på dess namnplåt.

16. Ladda alltid batteriet innan du använder din maskin.

17. Använd ett batteri endast av den typ som nämns i

bruksanvisningen. Använd aldrig ett vanligt torrbatteri, uppladdningsbart batteri, bilbatteri eller dylikt i ditt batteridrivna verktyg.

18. Använd aldrig en spänningshöjande transformator.

19. Ladda inte batteriet genom att använda en motor-

driven elgenerator eller en likströmskälla.

20. Ladda batteriet inomhus. Beroende på att både

batteriet och laddningsaggregatet utvecklar värme under uppladdningen, skall du se till att de inte utsätts för sol under uppladdningstiden. Laddningsplatsen skall vara torr och välventilerad.

21. Detaljskisserna i denna bruksanvisning är endast

avsedda som referens för auktoriserat underhåll.

1. Temperaturen vid batteriuppladdningen skall ligga

omkring 0°C – 40°C. Om batteriet laddas i en temperatur som underskrider 0°C, kan det resultera i överladdning som kan skada verktyget. Batteriet bör inte laddas i temperaturer som överstiger 40°C. Den lämpligaste uppladdningstemperaturen ligger mellan 20°C och 25°C.

2. Använd inte laddningsaggregatet kontinuerligt.

Låt aggregatet vila i cirka 15 minuter mellan varje laddning.

3. Se till att inga främmande föremål tränger in i hålet för

anslutning av det laddningsbara batteriet.

4. Ta aldrig isär varken det uppladdningsbara batteriet

eller laddningsaggregatet.

5. Se till att det uppladdningsbara batteriet inte

kortsluts. Det resulterar i hög elektrisk spänning och överhettning, som kan orsaka brand eller skada batteriet.

6. Försök inte elda upp ett förbrukat batteri.

Batteriet kan explodera, om det bränns.

7. Laddningsaggregatet skadas om batteriet är helt

8. Kasta inte bort det urladdade batteriet med sopor.

Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall batteriet återlämnas till återförsäljaren.

9. Sätt inte i någonting i laddningsaggregatets

ventilationsöppningar. Det medför risk för elektriska stötar, alternativt skador på laddningsaggregatet, om metallföremål och/eller lättantändliga material skulle råka hamna i laddningsaggregatets ventilationsöppningar. (Översättning av ursprungliga instruktioner) TEKNISKA DATA LADDNINGSAGGREGAT Uppladdningstid Ca 50 – 90 minuter Laddningsspänning 7,2 – 18 V Vikt 0,35 kg 000BookUC18YKWE+NE.indb30000BookUC18YKWE+NE.indb30 2010/02/0118:15:322010/02/0118:15:3231 Svenska

1. Anslut laddarens nätkabeln till ett nätuttag

2. Sätt batteriet i laddaren

Placera batteriet så att namnplåten ligger mot laddarens namnplåt och tryck in batteriet tills det är i kontakt med bottenplattan (Se Bild 1). Tabell 1 Uppladdningstid (ca antal min.) vid 20˚C Batterispänning (V) Batteriekapazität (Ah) 1,2 – 1,4 Ah 2,0 Ah 2,4 Ah 7,2 V EB712S, EB7S,

4. Fatta ett stadigt tag i laddaren och dra ut batteriet

ur laddaren ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara batteriet. Angående elektrisk urladdning när batterierna är nya o.s.v. Eftersom de kemiska reaktionerna inte äger rum i ett nytt batteri eller i ett batteri som inte använts under en längre tid, kan det hända att den elektriska urladdningen är låg när batteriet används för första och andra gången. Detta är ett temporärt förhållande. Laddningstiden återgår till normal laddningstid efter att batteriet laddats upp två till tre gånger. Hur batteriets brukstid förlängs (1) Ladda upp batteriet innan det laddats ur helt. Vid första tendensen till att uteff ekten hos det batteridrivna verktyget blivit lägre, måste arbetet avbrytas och batteriet laddas upp. Vid fortsatt drift, så att batteriet laddas ur och inte längre leder elektrisk spänning, kan batteriet skadas och dess livslängd bli kortare. Laddaren slås på när batteriet är isatt (signallampan tänds). FÖRSIKTIGT Om signallampan inte tänds, ta ut nätkabeln ur vägguttaget och kontrollera batteriets placering. Signallampan släcks när batteriet är fulladdat. FÖRSIKTIGT Det kan hända att signallampan inte tänds om batteriet blivit varmt efter att det legat i direkt solljus etc., eller att det just använts. Låt i detta fall batteriet svalna innan laddningen sätts igång. ○ Angående laddningstid Tabell 1 visar laddningstiderna vid laddning av olika typer av laddningsbara batterier. (2) Ladda inte upp varma batterier. Ett laddningsbart batteri är varmt efter att det använts. Om ett sådant batteri laddas upp genast efter batteriets bruk, försämras de kemiska ämnena i batteriet varvid batteriets livslängd förkortas. Låt batteriet först svalna. Ladda upp det först efter att det svalnat.

UNDERHÅLL OCH ÖVERSYN

1. Knotroll av skruvförband

Kontrollera skruvförbanden regelmässigt och se till att skruvarna är ordentligt åtdragna. Lösa skruvförband kan resultera i olycksfall.

2. Laddningsaggregatets rengöring

När laddningsaggregatet blir smutsigt, torka av det med en tor, mjuk trasa eller fukta trasan i tvålvatten. Använd aldrig klorlösningar, bensin eller lösningsmedel för färg för höljets rengöring. Det kan skada ytbehandlingen.

Förvara laddningsaggregatet på ett låst, barnsäkert ställe när du inte använder det.

OBSERVERA Reparationer, modifi eringar och inspektioner av Hitachis elverktyg får endast utföras av en av Hitachi auktoriserad serviceverkstad. 000BookUC18YKWE+NE.indb31000BookUC18YKWE+NE.indb31 2010/02/0118:15:322010/02/0118:15:3232 Svenska Vi rekommenderar att denna servicelista lämnas in tillsammans med verktyget som referens, då verktyget lämnas in för reparation eller annat underhåll till en av Hitachi auktoriserad serviceverkstad. Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. MODIFIERINGAR Hitachis elverktyg förbättras och modifi eras ständigt för att inkludera de senaste tekniska framstegen. På grund av detta kan det hända att vissa ting ändras utan föregående meddelande. ANMÄRKNING Beroende på HITACHIs kontinuerliga forskningsoch utveckingsarbete förbehåller HITACHI rätten till ändringar av tekniska data utan föregående meddelande. 000BookUC18YKWE+NE.indb32000BookUC18YKWE+NE.indb32 2010/02/0118:15:322010/02/0118:15:3233 Dansk GENERELLE FORSIGTIGHEDSREGLER

21. Perspektivsnittet av montasjen i denne

Vi tillkännagivr med eget ansvar att denna produkt överensstämmer med standard eller standardiserat dokument EN60335, EN55014 och EN61000 i enlighet med råddirektiven 2006/95/EF och 2004/108/EF. Denna deklaration gäller för CE-märkningen pà produkten. Italiano Dansk
