PCLKU5 - Outros acessórios para câmera SONY - Manual de utilização gratuito

Tipo de produto	Conversor de conexão para PC
Marca	Sony
Modelo	PCLKU5
Dimensões (L x A x P)	43 x 23 x 80 mm
Peso	Aproximadamente 40 g
Alimentação	Barramento USB (consumo aproximado de 80 mA)
Conectividade	USB Tipo B, saída digital óptica (conector retangular, comprimento de onda 660 nm)
Principais funções	Conectar um computador a um sistema de som estéreo via USB e saída óptica digital para reproduzir CD de áudio ou arquivos MIDI
Sistemas operacionais compatíveis	Windows 98, 98SE, Me, 2000 Professional
Configuração mínima necessária	Pentium II 233 MHz, porta USB, leitor de CD-ROM E-IDE (ATAPI)
Conteúdo da caixa	Conversor CAV-U5, cabo USB, cabo de conexão digital óptico, manual de instruções, cartão de garantia
Manutenção e limpeza	Limpar com um pano seco e macio. Não utilizar solventes.
Segurança	Não expor à umidade, choques ou temperaturas extremas. Desconectar antes de limpar.
Peças de reposição e reparabilidade	Os cabos fornecidos são específicos; em caso de perda, contatar o serviço ao cliente Sony. Nenhuma peça de reposição prevista.
Informações gerais	Este produto é um acessório para câmera Sony que permite a conexão de áudio digital a um computador.

Perguntas frequentes - PCLKU5 SONY

Qual é a função do Sony PCLKU5?

O Sony PCLKU5 é um conversor de conexão para PC que permite conectar um computador a um sistema de som estéreo via USB, para reproduzir CDs de áudio ou arquivos MIDI com uma saída digital óptica.

Quais são os sistemas operacionais compatíveis com o PCLKU5?

O PCLKU5 é compatível com Windows 98, 98SE, Me e 2000 Professional. Ele não funciona no Windows 3.1, 95, NT ou no Macintosh.

Como instalar o driver USB do PCLKU5?

Após iniciar o Windows, conecte o CAV-U5 ao computador com o cabo USB fornecido. O assistente 'Add New Hardware Wizard' aparece; siga as instruções para concluir a instalação.

Por que não há som após a conexão do PCLKU5?

Verifique as conexões, se o driver USB está instalado corretamente e se as configurações de multimídia estão corretas (no painel de controle, selecione 'USB Audio Device' como dispositivo preferido). Reinicie o computador se necessário.

Como ajustar as configurações de áudio no Windows para usar o PCLKU5?

Abra o painel de controle, clique duas vezes em 'Multimedia', guia 'Áudio', selecione 'USB Audio Device'. Em 'CD Music', marque 'Enable digital CD audio for the CD-ROM device'. Ajuste os volumes ao máximo.

O PCLKU5 funciona com um hub USB?

É recomendável conectar o CAV-U5 diretamente a uma porta USB do computador, pois o uso de um hub USB pode causar funcionamento incorreto.

Quais são as dimensões e o peso do PCLKU5?

O conversor mede aproximadamente 43 x 23 x 80 mm e pesa aproximadamente 40 g.

Posso usar o PCLKU5 com um leitor de CD-ROM externo?

O leitor de CD-ROM deve ser compatível com E-IDE (ATAPI). Alguns leitores podem não reproduzir corretamente CDs de áudio via USB. Entre em contato com o fabricante para verificar a compatibilidade.

Como fazer a manutenção do Sony PCLKU5?

Limpe-o com um pano seco e macio. Não use solventes. Evite umidade, choques e temperaturas extremas. Desconecte-o antes de qualquer limpeza.

O que fazer se a mensagem 'Din Unlock' aparecer?

Esta mensagem indica um problema de sincronização. Verifique as conexões USB e óptica, reinicie o computador e certifique-se de que as configurações de multimídia estão corretas. Se o problema persistir, o cabo óptico pode estar com defeito.

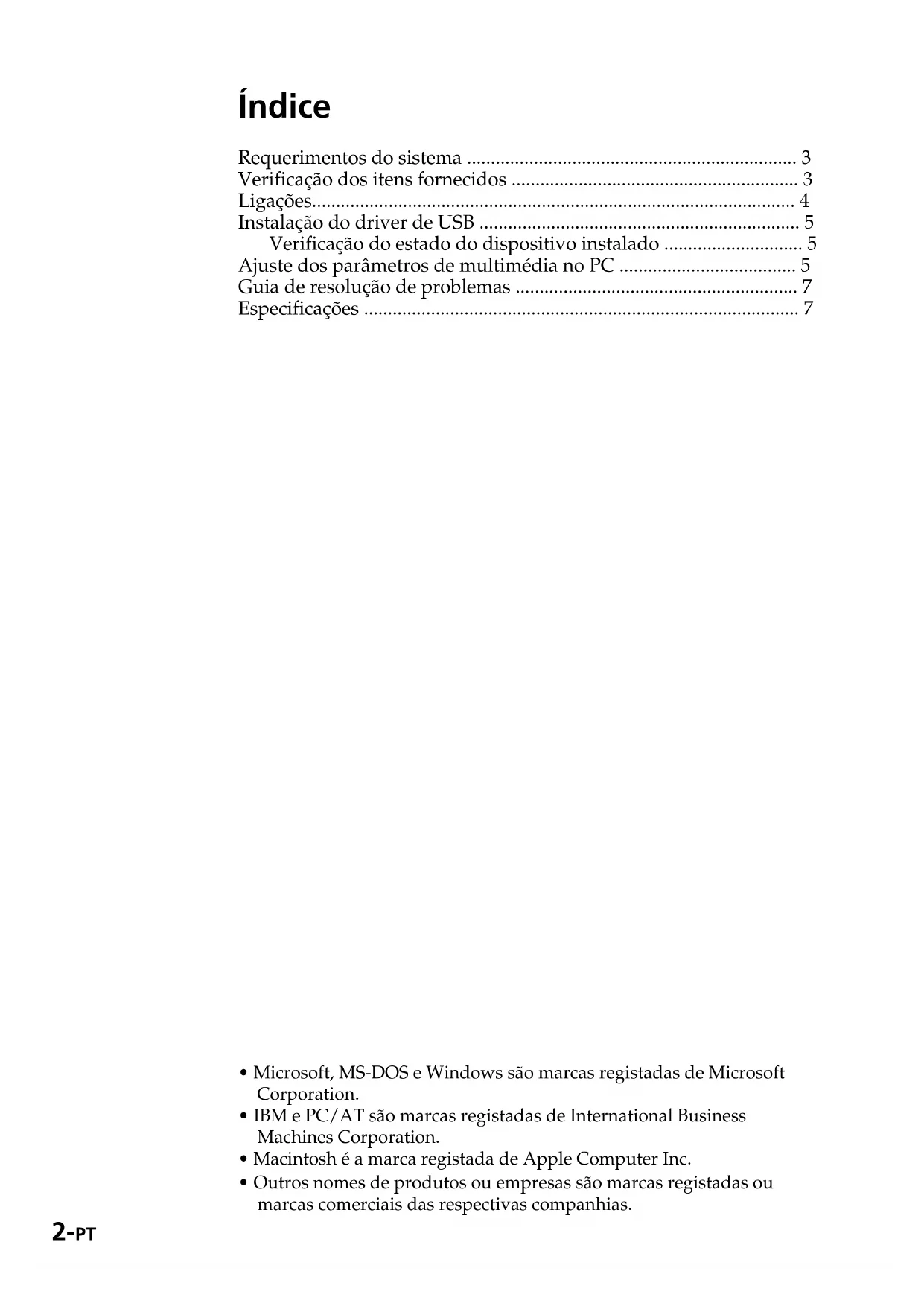

MANUAL DE UTILIZADOR PCLKU5 SONY

Requerimentos do Sistema 3
Verificacao dos itens fornecidos 3
Ligaoes. 4
Instalacao do driver de USB 5

Verificacao do estado do disposito instalado 5

Ajustedosparametrodemultimédia no PC 5

Guia de resolucao de problemas 7

Especificações 7

• Microsoft, MS-DOS e Windows sãoscaras registadas de Microsoft Corporation.
• IBM e PC/AT são marca registadas de International Business Machines Corporation.
• Macintosh é a marca registada de Apple Computer Inc.
• Outros names de produits ou entreprises sãoscaras registadas ouscaras commerciais das respectivas companhias.

Requerimentos do sistema

Os seguiñes hardwares são necessários para a utilizesçao do kit PCLK-U5.

□IBM PC/AT ou compatível (Este software não funciona em Apple Macintosh.)

□CPU*: Intel Pentium II 233 MHz/ Celeron 300A ou superior

• O funciona do PCLK-U5 não é garantido em algunos computadores com chips CPU compatíveis com Pentium,/tsis como o AMD K6 (por ex., falhas de som podem ocorro durante a reproducao de ficheiros de audio).

Drive de CD-ROM correspondente ao padrao E-IDE (ATAPI)*

• Certifique-se de que seu drive de CD-ROM corresponda ao padrão EIDE (ATAPI). Se o drive for de outras padrão, poderá não ser possível a reprodução apropriada de CDs de audio atraves da conexão de USB, mesmo que a configuraçao de Windows esteja correcta. Solicite maioras informações ao fabricante do drive de CD-ROM.

Porta USB:uma ou mais

□Sistema operativo: Windows 98/Windows 98SE/Windows Me/Windows 2000 Professional (Este produito não funciona em Microsoft Windows 3.1, Windows 95 ou Windows NT.)

Verificacao dos itens fornecidos

Certifique-se de ter recebido com o seu kit PCLK-U5 todos os itens seguentes. Se algo estiver faltando, entre em contacto com a loja em que adquiriu esta unidade ou com o revendedor Sony de sua regiao.

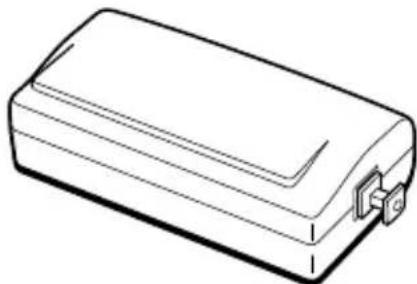

• Conversor para conexão ao PC CAV-U5 (1)

Cabo USB (1)

• Cabo de conexão optico-digital (dotado de connectores quadrangulares) (1)

• Instruções de Uso (1)

• Cartão de garantia (1)

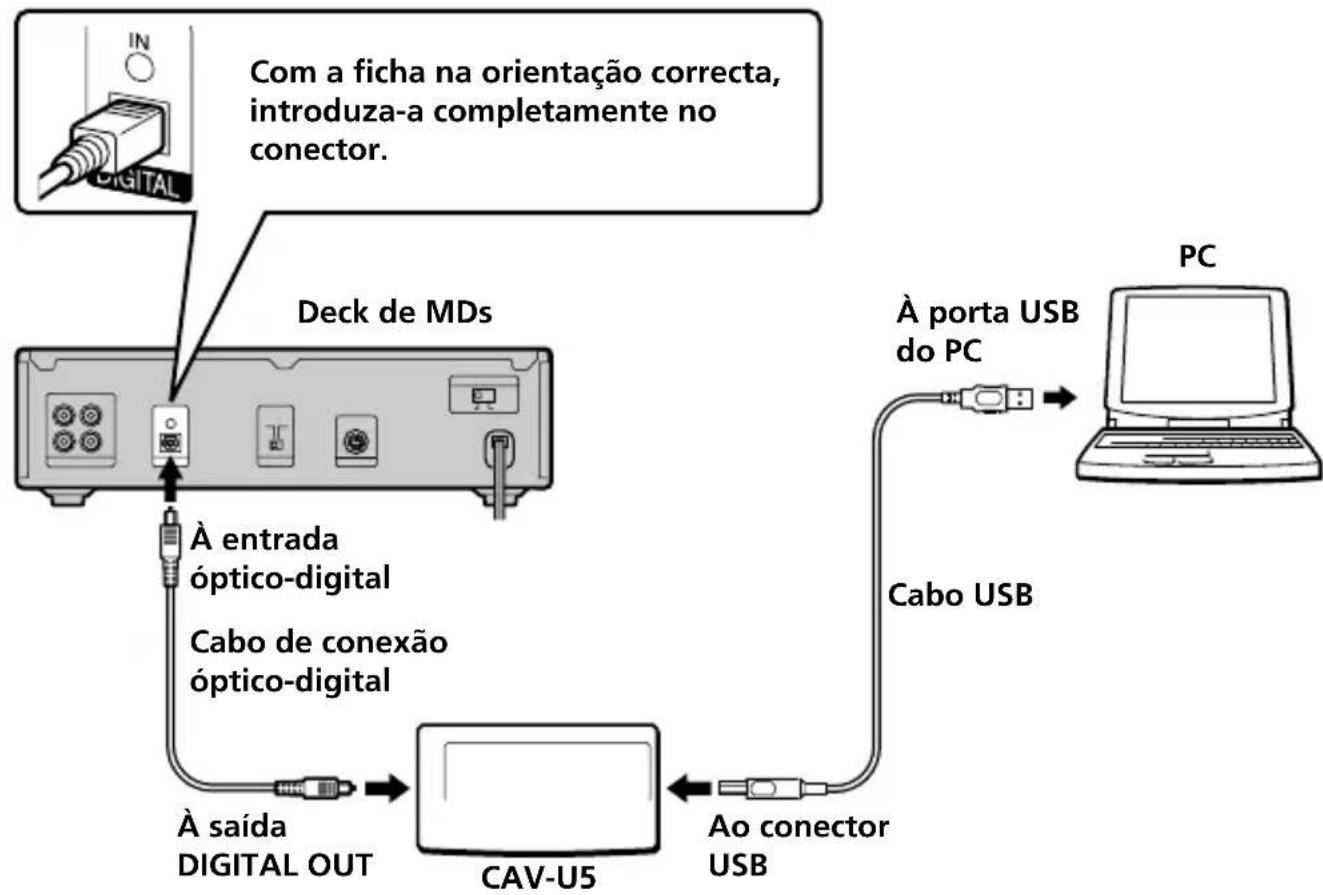

Ligações

Use o CAV-U5, o cabo USB, e o cabo de conexão opticodigital fornecidos para connectar seu PC com um componente de sistemas estereo.

Certifique-se de.iniciar Windowsantesdeeffectuarasligacoespelaprimeira vez.Veja detalhes em"Instalacao do driver de USB",na pagsina segunte.

Notas

• Certifique-se de que a ficha está em posicao recta quando a introduzir. Introduzi a ficha em angulo podera danificar as peças do conector.
• Ligue a saía DIGITAL OUT do CAV-U5 à entrada óptico-digital de um deck de MDs ou de um componente de sistemas estéreo, using o cabo de conexão óptico-digital fornecido. Para maiorores informações sobre o modo de connectar e Mudar a seleção de entrada, consulte o manual de instruções do componente de sistemas estéreo que utilizez.
• Ligue o CAV-U5 directamente ao PC, usingo cabo USB fornecido. Se um hub de USB for uso para conexoes, o CAV-U5 podera nao funciona correctamente.

Instalação do driver de USB

Nota

As instruções seguições são validas para Windows 98. Algumas partes do procedimento de instalação podem diferir, dependendo do Sistema operativo em que o driver for instalado.

1 Inicie Windows e feche qualquer aplicativo que esteja activo.
2 Ligue o CAV-U5 ao PC, using o cabo USB fornecido. Aparece "Add New Hardware Wizard" (acrescentar novo hardware).
3 Siga as instruções do wizard.

Verónica do estado do dispositivo instalado

Certifique-se de vericar o estado do dispositivo instalado antes a instalação do driver.

1 Abra o Control Panel (painel de controlo). No menu de Start (iniciar), selezione "Settings" (configurações) e "Control Panel" (painel de controlo).
2 Faça um duplo clique no icone System (sistema). A caixa de dialogo "System Properties" (propriidades do sistema) aparece.

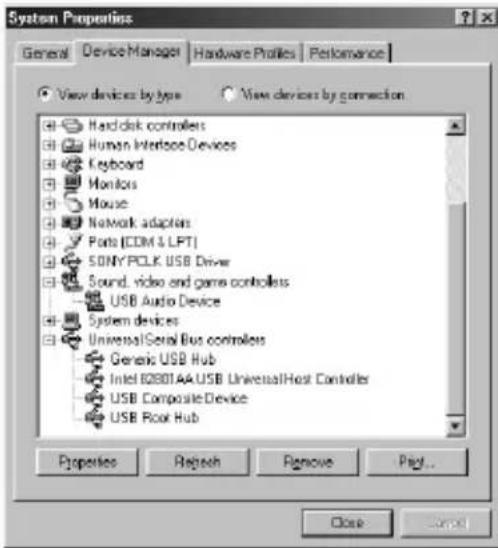

3 Clique no tab "Device Manager" (gerenciador de dispositivos). Certifique-se de que os itens seguertes estejam listados na janela "Device Manager". - "USB Audio Device" (dispositivo de audio de USB) sob "Sound, video and game controllers" (controlador sonoro, visual e de jogos)

"USB Composite Device" (dispositivo composto por USB) sob "Universal Serial Bus controllers" (controlador de Universal Serial Bus)

NotasobreWindowsMe

Dependendo da configuraçao de seu PC, poder a aparecer a referencia diante de "USB Composite Device" (dispositivo compativel com USB). No entanto, esta condição não afectará a operação doSYSTEMA(PC ou componente deSYSTEMA estéreo).

4 Clique "OK" para fechar a caixa deDSLamento "System Properties".

Ajuste dos parâmetros de multimédia no PC

É necessário ajustar os parâmetros de multimédia no PC antes de poder ouvir, no componente de sistemas estéreo conectado a seu computador, o audio de um CD reproduzido no drive de CD-ROM ou ficheiros MIDI armazenados no disco rígido do PC.

1 Abra o Control Panel (painel de controlo). No menu de Start (iniciar), seleccio "Settings" (configurações) e "Cont Panel" (painel de controlo).

continua

2 Faça um duplo clique no icone Multimedia (multimédia). A caixa deDSLgo "Multimedia Properties" (propriadas de multimedia) aparece.

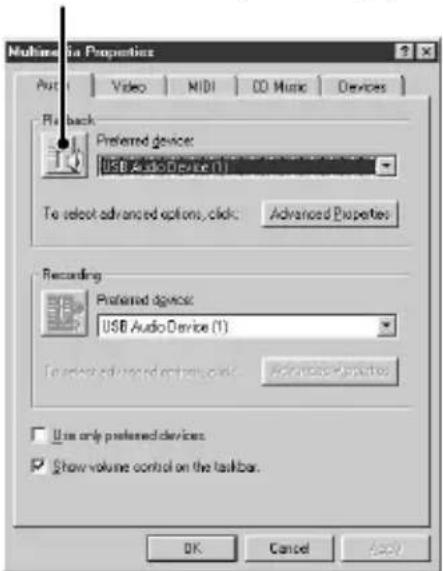

3 Clique no tab "Audio" (áudio) e selección "USB Audio Device" - dispositivo de audio de USB - em "Preferred device:" (dispositivo preferido).

Botao de definiacao da opcao

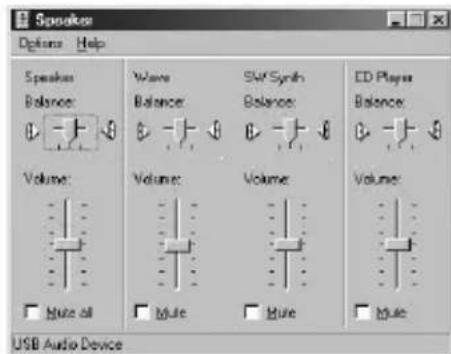

4 Clique no botao de definiacao da opcao. O caixa de dialogo "Speaker" (altifalante) aparece.

5 Ajuste todos os controlos deslizantes de volume para o;nivel mais elevado.

Nota

Não é possível fazer o volume do som de reprodução do PC com o controlos deslizantes sob "Speaker". Ajuste o volume, balanco e silencie o som com o controlo deslizante e o quadrinho de opçao apropriados sob "CD Player" (leitor de CDs), "Wave" ou "SW Synth".

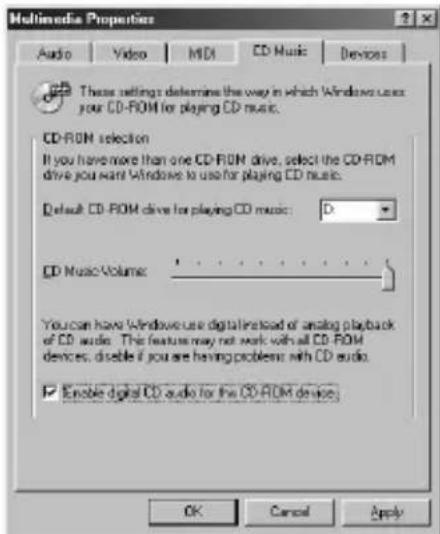

6 Clique no tab "CD Music" (música de CD) e marque a opção "Enable digital CD audio for the CD-ROM device" (habilitar o audio digital de CD para este dispositivo de CD-ROM).

Nota

Dependendo de sua versão de Windows 98, este item pode aparecer indefinido e ser assim inaccessível. Neste caso, reinicie o PC.

7 Clique em "OK" para fechar a caixa de dialogo "Multimedia Properties".

Nota

Dependendo de seu drive de CD-ROM, poderá não ser possível reproducir CDs de audio. Solicite maioras informações ao fabricante do drive de CD-ROM.

O Sistema não emite sons (alarme de aquecimento/Notificationação de chegada de e-mail).

Os sons doSYSTEMaNão sãoemitidoselo PC quando ocomputador está aidentificar o CAV-U5 como dispositivo de reproducao.

"Din Unlock" aparece no主義者 ou nenhum som é emitido ou gravado no componente de sistemas estéreo conectado quando seonia uma reprodução (de CD, ficheiro MIDI, etc.) no PC.

Verifique a ligaçao do conector USB.
-Se o problema tiver ocorrido logo après a instalacao do driver, reinicie o PC.
Verifique o estado do disposicao instalado e a configuraao de "Multimedia Properties" (propriadas de multimedia).

Ouve-se um ruido durante a reproducao no PC.

Se estiver a usar um grande aplicativo, feche-o para reduzir a sobrecarga do sistema. Uma falta temporaria de recursos do Sistema también pode fazer uma interrupcao da emissao de som.

Especificações

Denominacao

Adaptador para conexão ao PC

Frequência de amostragem

44,1 kHz

Conector USB

Receptáculo da série B, modo de energia do bus (conformidade com o USB da versão 1.1)

Saída

DIGITAL OUT: conector quadrangular, com complemento de onda de 660~nm

Consumo

Aprox. 80mA

Dimensoes (larg. alt. prof.)

Aprox. 43· 23· 80mm (exclusindo partes salientes)

Peso

Aprox. 40g
